YT85715 - Odkurzacz Yato - Bezpłatna instrukcja obsługi

Typ produktu	Odkurzacz do pracy na sucho i na mokro
Marka	Yato
Model	YT85715
Napięcie znamionowe	220-240 V
Częstotliwość	50/60 Hz
Moc znamionowa	1600 W
Maksymalne obciążenie gniazda	2000 W
Podciśnienie robocze	18 kPa
Pojemność zbiornika	30 L
Klasa izolacji	I
Stopień ochrony	IPX4
Waga	8 kg
Główne funkcje	Odkurzanie na sucho i na mokro, funkcja dmuchawy, zintegrowane gniazdo dla narzędzi elektrycznych
Filtry	Suchy filtr papierowy, mokry filtr gąbkowy (wymienne)
Worek na kurz	Worek wielokrotnego użytku do górnego zbiornika (suchy)
Akcesoria w zestawie	Elastyczny wąż, przedłużacz, szeroka szczotka, wąska dysza
Bezpieczeństwo	Pływak automatycznego wyłącznika w przypadku przepełnienia, ochrona przed zachlapaniem IPX4
Konserwacja i czyszczenie	Czyszczenie filtrów sprężonym powietrzem lub wodą z mydłem (gąbka), regularne opróżnianie zbiornika
Części zamienne	Filtry, worki, węże, dysze dostępne
Naprawialność	Filtry i worki wymienialne przez użytkownika; inne naprawy w specjalistycznym warsztacie
Informacje ogólne	Użycie na twardych podłogach i dywanach, nie odkurzać substancji łatwopalnych lub gorących (>40°C)

Często zadawane pytania - YT85715 Yato

Jaka jest pojemność zbiornika odkurzacza YT85715?

Pojemność zbiornika wynosi 30 litrów.

Czy mogę odkurzać ciecze tym odkurzaczem?

Tak, odkurzacz jest przeznaczony do odkurzania na sucho i na mokro. Do wody użyj mokrego filtra gąbkowego.

Jak wyczyścić filtr?

Suchy filtr (papierowy) czyść strumieniem sprężonego powietrza o ciśnieniu maks. 0,3 MPa. Mokry filtr (gąbkowy) myj wodą z mydłem, spłucz i pozostaw do całkowitego wyschnięcia przed ponownym użyciem.

Co zrobić, jeśli odkurzacz traci moc?

Sprawdź, czy zbiornik jest pełny, filtr zabrudzony, lub czy wąż lub dysza są zatkane. Wyczyść lub wymień filtr, opróżnij zbiornik i upewnij się, że przewody są drożne.

Jak używać zintegrowanego gniazda elektrycznego dla narzędzi?

Podłącz odkurzacz do gniazdka ściennego, następnie podłącz narzędzie do gniazda odkurzacza. Ustaw przełącznik w pozycji automatycznej (II), aby odkurzacz uruchamiał się i zatrzymywał wraz z narzędziem.

Czy mogę odkurzać gorący popiół?

Nie, surowo zabronione jest odkurzanie gorących lub żarzących się substancji. Temperatura odpadów nie może przekraczać 40°C.

Jak opróżnić zbiornik po odkurzaniu na mokro?

Odłącz odkurzacz, otwórz pokrywę, przechyl zbiornik, aby usunąć wodę. Opłucz czystą wodą i dokładnie osusz przed ponownym użyciem.

Jaki worek użyć do odkurzania na sucho?

Użyj dołączonego worka wielokrotnego użytku, który mocuje się na pokrywie górnego zbiornika. Przed montażem upewnij się, że jest dobrze zamknięty.

Czy odkurzacz nadaje się do dywanów?

Tak, do dywanów użyj szczotki z podniesionym włosiem. Do twardych podłóg opuść włosie za pomocą dźwigni.

Co oznacza kontrolka lub głośniejsza praca silnika?

Głośniejsza praca i spadek siły ssania zwykle oznaczają, że zbiornik jest pełny lub filtr zatkany. Opróżnij zbiornik i wyczyść filtr. Jeśli problem nie ustąpi, sprawdź przewody.

INSTRUKCJA OBSŁUGI YT85715 Yato

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

1. pokrywa odkurzacza
2. zbiornik
3. kółko
4. podstawa kółka
5. otwór wlotowy
6. otwór wylotowy
7. włącznik
8. fi ltr do pracy na sucho
9. fi ltr do pracy na mokro
10. worek
11. rura
12. wąż elastyczny
13. szczotka
14. wąska ssawka
15. gniazdko elektryczne
16. regulacja siły ciągu

GB

Napięcie i częstotliwość znamionowa

Podciśnienie robocze

Operating vacuum

Nennunterdruck

Przeczytać instrukcję

Używać gogle ochronne

Stosować rękawice ochronne

Use protective gloves

Symbol wskazujący na selektywne zbieranie zużytego sprzętu elektrycznego i elektronicznego. Zużyte urządzenia elektryczne są surowcami wtórnymi - nie wolno wyrzucać ich do pojemników na odpady domowe, ponieważ zawierają substancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczędnym gospodarowaniu zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania zużytych urządzeń elektrycznych. Aby ograniczyć ilość usuwanych odpadów konieczne jest ich ponowne użycie, recykling lub odzysk w innej formie.

ENVIRONMENTAL PROTECTION

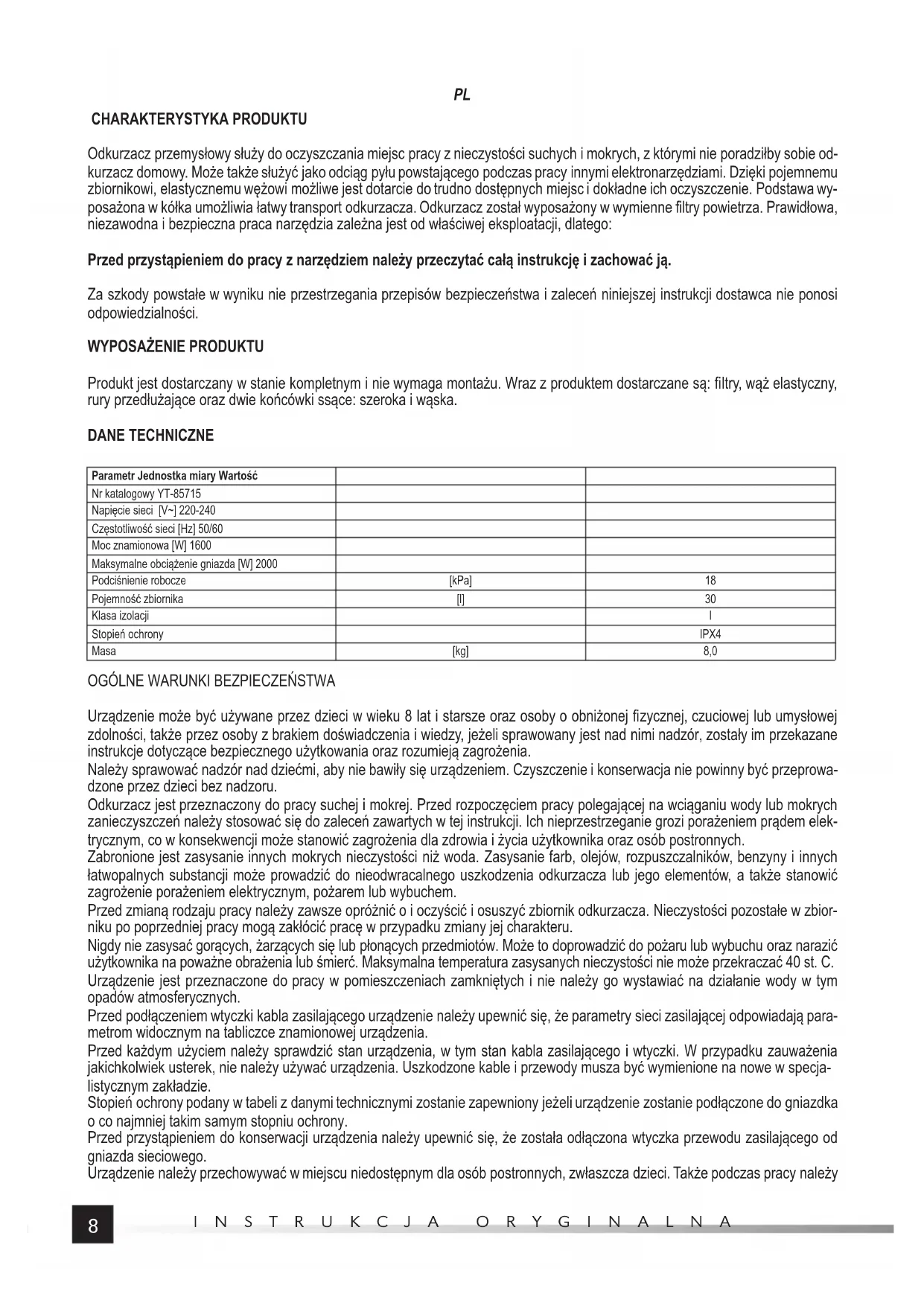

Odkurzacz przemysłowy służy do oczyszczania miejsc pracy z nieczystości suchych i mokrych, z którymi nie poradziłby sobie odkurzacz domowy. Może także służyć jako odciąg pyłu powstającego podczas pracy innymi elektronarzędziami. Dzięki pojemnemu zbiornikowi, elastycznemu wężowi możliwe jest dotarcie do trudno dostępnych miejsc i dokładne ich oczyszczenie. Podstawa wyposażona w kółka umożliwia łatwy transport odkurzacza. Odkurzacz został wyposażony w wymienne filtry powietrza. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

Produkt jest dostarczany w stanie kompletnym i nie wymaga montażu. Wraz z produktem dostarczane są: filtry, wąż elastyczny, rury przedłużające oraz dwie końcówki ssące: szeroka i wąska.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Nr katalogowy YT-85715
Napięcie sieci [V~] 220-240
Częstotliwość sieci [Hz] 50/60
Moc znamionowa [W] 1600
Maksymalne obciążenie gniazda [W] 2000
Podciśnienie robocze	[kPa]	18
Pojemność zbiornika	[l]	30
Klasa izolacji		l
Stopień ochrony		IPX4
Masa	[kg]	8,0

OGÓLNE WARUNKI BEZPIECZEŃSTWA

Urządzenie może być używane przez dzieci w wieku 8 lat i starsze oraz osoby o obniżonej fizycznej, czuciowej lub umysłowej zdolności, także przez osoby z brakiem doświadczenia i wiedzy, jeżeli sprawowany jest nad nimi nadzór, zostały im przekazane instrukcje dotyczące bezpiecznego użytkowania oraz rozumieją zagrożenia.

Należy sprawować nadzór nad dziećmi, aby nie bawiły się urządzeniem. Czyszczenie i konserwacja nie powinny być przeprowadzone przez dzieci bez nadzoru.

Odkurzacz jest przeznaczony do pracy suchej i mokrej. Przed rozpoczęciem pracy polegającej na wciąganiu wody lub mokrych zanieczyszczeń należy stosować się do zaleceń zawartych w tej instrukcji. Ich nieprzestrzeganie grozi porażeniem prądem elektrycznym, co w konsekwencji może stanowić zagrożenia dla zdrowia i życia użytkownika oraz osób postronnych.

Zabronione jest zasysanie innych mokrych nieczystości niż woda. Zasysanie farb, olejów, rozpuszczalników, benzyny i innych łatwopalnych substancji może prowadzić do nieodwracalnego uszkodzenia odkurzacza lub jego elementów, a także stanowić zagrożenie porażeniem elektrycznym, pożarem lub wybuchem.

Przed zmianą rodzaju pracy należy zawsze opróżnić o i oczyścić i osuszyć zbiornik odkurzacza. Nieczystości pozostałe w zbiorniku po poprzedniej pracy mogą zakłócić pracę w przypadku zmiany jej charakteru.

Nigdy nie zasysać gorących, żarzących się lub płonących przedmiotów. Może to doprowadzić do pożaru lub wybuchu oraz narazić użytkownika na poważne obrażenia lub śmierć. Maksymalna temperatura zasysanych nieczystości nie może przekraczać 40 st. C.

Urządzenie jest przeznaczone do pracy w pomieszczeniach zamkniętych i nie należy go wystawiać na działanie wody w tym opadów atmosferycznych.

Przed podłączeniem wtyczki kabla zasilającego urządzenie należy upewnić się, że parametry sieci zasilającej odpowiadają parametrom widocznym na tabliczce znamionowej urządzenia.

Przed każdym użyciem należy sprawdzić stan urządzenia, w tym stan kabla zasilającego i wtyczki. W przypadku zauważenia jakichkolwiek usterek, nie należy używać urządzenia. Uszkodzone kable i przewody musza być wymienione na nowe w specjalistycznym zakładzie.

Stopień ochrony podany w tabeli z danymi technicznymi zostanie zapewniony jeżeli urządzenie zostanie podłączone do gniazdka o co najmniej takim samym stopniu ochrony.

Przed przystąpieniem do konserwacji urządzenia należy upewnić się, że została odłączona wtyczka przewodu zasilającego od gniazda sieciowego.

Urządzenie należy przechowywać w miejscu niedostępnym dla osób postronnych, zwłaszcza dzieci. Także podczas pracy należy

PL

zwrócić uwagę, aby urządzenie znajdowało się w miejscu niedostępnym dla osób postronnych, zwłaszcza dzieci.

Urządzenie przenosić za pomocą uchwytu, nie przemieszczać urządzenia ciągnąc za kabel zasilający.

W przypadku stosowania odkurzacza jako dmuchawy zabronione jest kierowanie wylotu węża w stronę ludzi i zwierząt.

Należy regularnie sprawdzać stan węża. Zabronione jest użytkowanie odkurzacza z uszkodzonym wężem.

OBSŁUGA URZĄDZENIA

Przygotowanie do pracy

Sprawdzić zbiornik odkurzacza, w razie potrzeby opróżnić go z odpadów.

Sprawdzić stan filtrów. W przypadku zabrudzenia filtry przeznaczone do pracy na sucho (papierowe) oraz z włókniny należy czyścić tylko na sucho za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Jeżeli zanieczyszczenia nie dają się usunąć z filtru, należy je wymienić na nowe. Filtry przeznaczone do pracy na mokro (gąbkowe) można oczyścić zanurzając je w letniej wodzie z dodatkiem mydła. Po oczyszczeniu wypłukać w czystej wodzie i odcisnąć nadmiar wody. Nie wykręcać. Pozostawić do całkowitego wyschnięcia.

Sprawdzić stan uszczelek, jeżeli zostaną zaobserwowane uszkodzenia, należy uszczelki wymienić na nowe.

UWAGA! Zabroniona jest praca odkurzaczem bez zamontowanego właściwie filtru powietrza. Może to doprowadzić do uszkodzenia odkurzacza, a także do porażenia prądem elektrycznym.

Podstawa odkurzacza została wyposażona w możliwość mo ntażu kółek. Przednie kółka obrotowe zamocować wsuwając trzpie-nie kółek w otwory w podstawie zbiornika (II). Tylne kółka zostały zamocowane fabrycznie.

Rękojeść tylną należy unieść, ułatwi ona przemieszczanie odkurzacza podczas pracy. Złożona rękojeść ułatwia magazynowanie odkurzacza.

Odkurzacz został wyposażony w dwa oddzielne zbiorniki. Zbiornik górny przeznaczony tylko do pracy na sucho, wyposażony w worek wielokrotnego użytku. Zbiornik dolny jest przeznaczony zarówno do pracy na mokro i na sucho. Zbiornik dolny nie posiada możliwości montażu worka, ale należy wymienić w nim fi ltr w zależności od rodzaju wybranej pracy.

Filtr umieszczony jest w przedniej części pokrywy zbiornika. Należy wsunąć ramkę z filtrem w prowadnice (III). Filtr wykonany z papieru jest przeznaczony do pracy na sucho. Filtr wykonany z gąbki jest przeznaczony do pracy na mokro.

Nie należy stosować niewłaściwego rodzaju filtru. Użycie filtra przeznaczonego do pracy na sucho do filtrowania podczas pracy na mokro doprowadzi do uszkodzenia filtra, które może doprowadzić do uszkodzenia odkurzacza. Użycie filtra przeznaczonego do pracy na mokro do filtrowania podczas pracy na sucho nie zapewni właściwego poziomu filtrowania, co może doprowadzić do uszkodzenia odkurzacza.

Pokrywa odkurzacza wyposażony w pływak (IV), który odcina dopływ powietrza za każdym razem gdy zbiornik dolny ulegnie przepełnieniu. Przed rozpoczęciem pracy należy się upewnić, że pływak i prowadnice w których się porusza nie uległy uszkodzeniu, są czyste i zapewniają swobodny ruch pływaka. Każdorazowe zadziałanie pływaka jest sygnalizowane za pomocą głośniejszej pracy silnika oraz spadkiem siły ssącej.

Uwaga! Zabronione jest stosowanie odkurzacza bez sprawnie działającego pływaka.

Górny zbiornik jest wyposażony w osobną pokrywę, do której należy zamocować worek. Pokrywę można otworzyć naciskając przycisk zwalniający zatrzaska pokrywy (V) Otwór wlotowy worka nasunąć na wewnętrzną część mocowania węża (VI) tak, aby uszczelka wokół otworu worka całkowicie przylegała do mocowania węża. Dolna krawędź worka jest wyposażona w zamknięcie, które umożliwia opróżnianie worka. Przed zamocowaniem worka w zbiorniku należy upewnić się, że worek został zamknięty (VII).

Pokrywę zamocować na górnej krawędzi zbiornika odkurzacza, tak aby przylegała całym obwodem. Za pomocą zatrzasków docisnąć pokrywę do zbiornika. Zwrócić uwagę na to, że na pokrywie znajdują się oznaczone miejsca, umożliwiające uzyskanie poprawnej szczelności połączenia (VIII).

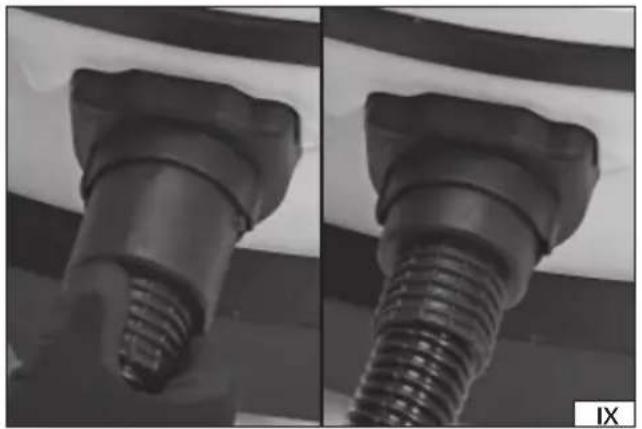

Podłączyć do otworu wlotowego wąż elastyczny. Przyłącze węża należy wsunąć w otwór, tak aby nacięcia na niej trafiły w występy otworu wlotowego, a następnie przekręcić w kierunku zgodnym ze strzałką opisaną „CLOSE”. Upewnić się, że wąż nie wysunie się z otworu podczas pracy.

Ołówór wlotowy niewykorzystywany do pracy należy zaślepić za pomocą dostarczonej pokrywy. Pokrywę należy zamocować w analogiczny sposób jak wąż: wsuniecie i obrót (IX). Pozostawienie drugiego otworu niezaślepionego spowoduje spadek wydajności odkurzacza oraz może spowodować niezamierzone zassanie przedmiotów do wnętrza zbiornika odkurzacza.

Połączyć obie części rur ze sobą, wsuwając węższy koniec rury w szerszy (X). Następnie rurę połączyć z wolnym końcem węża elastycznego, także wsuwając węższy koniec węża w szerszy koniec rury (XI).

W analogiczny sposób na wolnym końcu rury zamocować akcesorium w postaci szczotki lub wąskiej ssawki (XII).

Należy wybrać odpowiednie akcesorium do wybranego rodzaju pracy. Szczotka jest przeznaczona do oczyszczania dużych i płaskich powierzchni, a wąska ssawka do miejsc nieosiągalnych za pomocą końcówki szerokiej.

PL

W celu demontażu węża należy obrócić jego złącze w kierunku wskazywanym przez strzałkę opisaną „OPEN”, a następnie wysunąć przyłącze z otworu wlotowego. Demontaż rur przedłużających oraz końcówek należy przeprowadzić odwrotnie do montażu.

Odkurzacz umożliwia podłączenie węża także do otworu wylotowego, przez co można go stosować w charakterze dmuchawy. Wąż podłącza się w podobny sposób jak do otworu wlotowego: wsunięcie i obrót celem zablokowania. W takim przypadku jeden z otworów wlotowych należy zaślepić.

Pokrywa odkurzacza zostały wyposażona w uchwyty pozwalające na tymczasowe zamocowanie wyposażenia na czas pracy lub przechowywania odkurzacza. W uchwytach można zamocować rury przedłużające oraz końcówki ssące.

Praca odkurzaczem

UWAGA! Zabroniona jest praca odkurzaczem z gorącym popiołem. Temperatura wciąganych przez odkurzacz odpadków nie może przekraczać 40 st. C.

Upewnić się, że poprawnie wykonano wszystkie czynności przygotowawcze.

Upewnić się, że włącznik odkurzacza znajduje się pozycji wyłączony – „O”.

Wtyczkę kabla zasilającego włożyć do gniazdka sieciowego, a następnie włącznik przełączyć w pozycję włączony „I” (XIII).

Odkurzacz został wyposażony w pokrętło umożliwiające regulację ciągu odkurzacza (XIV). Zaleca się ustawiać najniższy wymagany ciąg do danej pracy. Obrót pokrętła w kierunku symbolu „MAX” zwiększa ciąg odkurzacza, obrót pokrętła w kierunku symbolu „MIN” zmniejsza ciąg odkurzacza.

Aby zatrzymać pracę odkurzacza należy włącznik przestawić w pozycję: wyłączony – „O”

Szczotka została wyposażona w dźwignię wysuwającą włosie. Włosie należy wysunąć podczas sprzątania gładkich, twardych powierzchni. Wykładziny dywanowe oraz dywany zaleca się sprzątać ze schowanym włosiem.

Po skończonej pracy wyłączyć odkurzacz włącznikiem, a następnie odłączyć wtyczkę przewodu zasilającego od gniazda sieciowego. Przystąpić do czynności konserwujących odkurzacz.

Jeżeli w trakcie pracy na sucho z użyciem górnego zbiornika zostanie zaobserwowany spadek wydajności, może to oznaczać zatkany filtr. Można spróbować oczyścić filtr za pomocą funkcji odwrócenia kierunku ciągu. Należy nacisnąć i przytrzymać przez kilka sekund przycisk odwrócenia ciągu (XV). Powtórzyć kilka razy procedurę. Jeżeli mimo tego nadal będzie widoczny spadek wydajności. Należy przerwać pracę, odłączyć wtyczkę kabla zasilającego odkurzacz od gniazdka i oczyścić filtr ręcznie lub wymienić go na nowy.

Opróżnianie zbiornika odkurzacza

Po skończonej pracy na sucho należy zdemontować pokrywę odkurzacza i skontrolować stan napełnienia zbiornika. Ze względu na pojemność zbiornika, zaleca się go opróżniać po każdym użyciu. Będzie to łatwiejsze niż opróżnienie pełnego zbiornika.

Po skończonej pracy na mokro należy zdemontować pokrywę odkurzacza. Nieczystości pozostałe w zbiorniku można usunąć przechylając zbiornik. Po opróżnieniu zbiornik wyczyścić za pomocą strumienia wody, a następnie dokładnie osuszyć.

Wbudowane gniazdko elektryczne

Odkurzacz posiada wbudowane gniazdko elektryczne, które służy do zasilania elektronarzędzi należących do I i II klasy izolacji elektrycznej. Pozwala to na łatwiejsze wykorzystanie odkurzacza w charakterze instalacji odciągającej pył powstający podczas pracy. Napięcie w gniazdku pojawia się w momencie podłączenia wtyczki kabla zasilającego odkurzacz do gniazdka sieci elektrycznej. W związku z tym przed podłączeniem odkurzacza do sieci zasilającej oraz elektronarzędzia do gniazdka odkurzacza należy się upewnić, że włączniki obu urządzeń znajdują się w pozycji wyłączonej.

Po podłączeniu odkurzacza do wylotu odciągu pyłu elektronarzędzia (w tym celu może być potrzebny odpowiedni adapter, który nie znajduje się na wyposażeniu odkurzacza) oraz wtyczki elektronarzędzia do gniazdka odkurzacza, można odkuracz uruchomić przełączając włącznik w pozycję „I”, odkuracz rozpocznie prace niezależnie od pracy elektronarzędzia i będzie pracował do momentu przełączenia włącznika w pozycję „O”.

Zalecanym trybem pracy jest tryb automatyczny. W tym celu po podłączeniu odkurzacza do wylotu odciągu pyłu elektronarzędzia, a wtyczki elektronarzędzia do gniazdka odkurzacza, należy włącznik przestawić w pozycję „II”. Odkurzacz włączy się automatycznie po krótkim czasie od uruchomienia elektronarzędzia i wyłączy automatycznie także po krótkim czasie od wyłączenia elektronarzędzia.

Niezależnie od wybranego trybu pracy, po skończonej pracy należy wyłączyć odkurzacz przełączając włącznik w pozycję „O”, następnie odłączyć wtyczkę odkurzacza od gniazdka, wtyczkę elektronarzędzia odłączyć od gniazdka odkurzacza i przystąpić do czynności konserwujących.

Konserwacja odkurzacza

Uwaga! Przed rozpoczęciem jakichkolwiek czynności konserwujących, należy się upewnić, że wtyczka przewodu zasilającego

PL

została odłączona od gniazdka sieciowego.

Po każdorazowym użyciu odkurzacza należy sprawdzić zbiornik, uszczelkę pokrywy oraz fi ltry powietrza w sposób opisany w punkcie: "Przygotowanie do pracy".

Odkurzacz z zewnątrz oczyścić za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Szczególną uwagę zwrócić na drożność otworów wentylacyjnych, zarówno wlotowych jak i wylotowych. W razie potrzeby oczyścić za pomocą strumienia sprężonego powietrza o ciśnieniu nie większym niż 0,3 MPa. Nie stosować ostrych, metalowych przedmiotów do czyszczenia otworów wentylacyjnych. Nie zanurzać odkurzacza w wodzie aby go wyczyścić. Wąż odkurzacza należy sprawdzać po i przed każdym użyciem pod kątem uszkodzeń. Zabronione jest używanie uszkodzonego węża. W przypadku zasysania wody lub mokrych nieczystości, należy oczyścić wnętrze odkurzacza, wąż giętki, rury przedłużające oraz końcówki natychmiast po zakończeniu pracy. Zaschnięte nieczystości mogą doprowadzić do nieodwracalnego uszkodzenia odkurzacza lub jego elementów. Wętrze węża oraz rur przedłużających należy oczyścić za pomocą strumienia wody, po uprzednim odłączeniu od odkurzacza, a następnie pozostawić do całkowitego wyschnięcia. Większe zabrudzenia z obudowy usunąć za pomocą miękkiej szmatki.
