| Tip produs | Aspirator uscat și umed |
| Marcă | Yato |
| Model | YT85715 |
| Tensiune nominală | 220-240 V |
| Frecvență | 50/60 Hz |
| Putere nominală | 1600 W |
| Priză de sarcină maximă | 2000 W |
| Vid de lucru | 18 kPa |
| Capacitate rezervor | 30 L |
| Clasă de izolare | I |
| Grad de protecție | IPX4 |
| Greutate | 8 kg |
| Funcții principale | Aspirare uscat și umed, suflare, priză integrată pentru unelte electrice |
| Filtre | Filtru uscat din hârtie, filtru umed din burete (detașabile) |
| Sac de praf | Sac reutilizabil pentru rezervor superior (uscat) |
| Accesorii incluse | Furtun flexibil, tub de prelungire, perie lată, duză îngustă |
| Securitate | Plutitor de oprire automată în caz de debordare, protecție împotriva stropilor de apă IPX4 |
| Întreținere și curățare | Curățarea filtrelor cu aer comprimat sau cu apă și săpun (burete), golirea regulată a rezervorului |
| Piese de schimb | Filtre, saci, furtunuri, duze disponibile |
| Reparabilitate | Filtre și saci înlocuibili de utilizator; alte reparații în atelier specializat |
| Informații generale | Utilizare pe podele dure și covoare, nu aspirați substanțe inflamabile sau fierbinți (>40°C) |
Întrebări frecvente - YT85715 Yato
Întrebările utilizatorilor despre YT85715 Yato
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Aspirator în format PDF gratuit! Găsiți manualul dvs. YT85715 - Yato și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. YT85715 mărcii Yato.
MANUAL DE UTILIZARE YT85715 Yato
- cap pentru tăiere
- panou lateral
- mâner de blocare
- mâner tensionare lant
- comutator electric
- blocare comutator
- mânerul posterior
- mânerul anterior
- ghidaj
- lant
- roată motoare lanț
- capac rezervor de ulei
- indicator rezervor de ulei
- blocare ajustare lungime
- inel clemă curea
- curea portantă
E
Tensiunea și frecvența nominală
Consum de putere nominală
Potencia nominal
Puissance nominale
Potenza nominale
Nominaal vermogen
Ονομαστική ισχύ
301
Pojemność zbiornika
Container capacity
Behältervolumen
Емкость резервуара
Subpresiune nominală
Intrebuințează ochelari de protejare
Simbolul adunării selective a utilajelor electrice și electronice. Utilajele electrice uzate sunt materie primă repetată – este interzisă aruncarea lor la gunoi, deoarece conțin substanțe dăunătoare sănătății omenești cât dăunătoare mediului! Vă rugăm deci să aveți o atitudine activă în ceace privește gospodărirea economică a resurselor naturale și protejarea mediului natural prin predarea utilajului uzat la punctul care se ocupă de asemenea utilaje electrice uzate. Pentru a limita cantitățile deșeurilor eliminate este necesară întrebuințatrea lor din nou , prin recyklind sau recuperarea în altă formă.

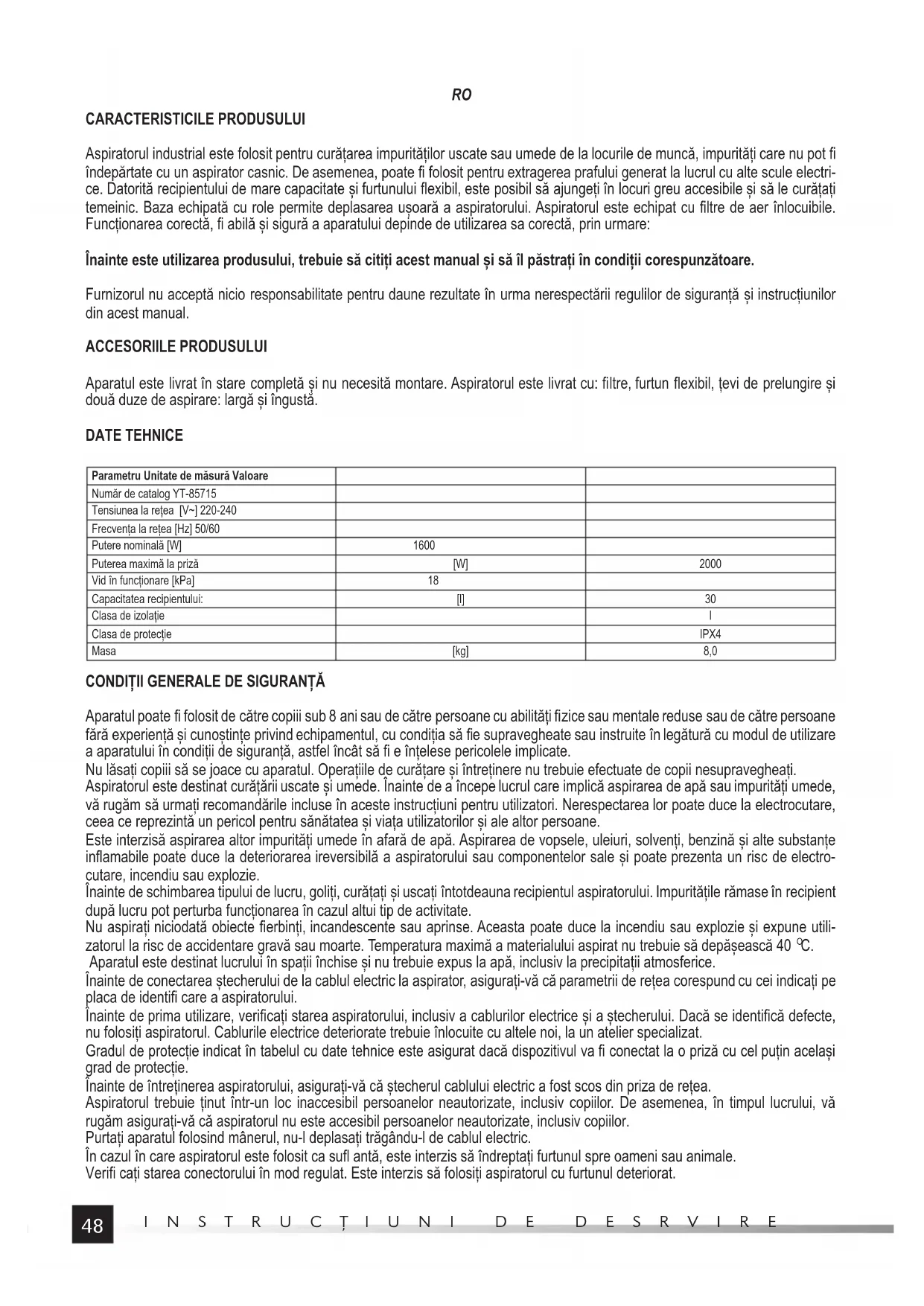

Aspiratorul industrial este folosit pentru curățarea impurităților uscate sau umede de la locurile de muncă, impurități care nu pot fi îndepărtate cu un aspirator casnic. De asemenea, poate fi folosit pentru extragerea prafului generat la lucrul cu alte scule electrice. Datorită recipientului de mare capacitate și furtunului flexibil, este posibil să ajungeți în locuri greu accesibile și să le curățați temeinic. Baza echipată cu role permite deplasarea ușoară a aspiratorului. Aspiratorul este echipat cu filtre de aer înlocuibile. Funcționarea corectă, fi abilă și sigură a aparatului depinde de utilizarea sa corectă, prin urmare:
Înainte este utilizarea produsului, trebuie să citiți acest manual și să îl păstrați în condiții corespunzătoare.
Furnizorul nu acceptă nicio responsabilitate pentru daune rezultate în urma nerespectării regulilor de siguranță și instrucțiunilor din acest manual.
ACCESORIILE PRODUSULUI
Aparatul este livrat în stare completă și nu necesită montare. Aspiratorul este livrat cu: filtre, furtun flexibil, țevi de prelungire și două duze de aspirare: largă și îngustă.
DATE TEHNICE
| Parametru Unitate de măsură Valoare | ||
| Număr de catalog YT-85715 | ||
| Tensiunea la rețea [V~] 220-240 | ||
| Frecvența la rețea [Hz] 50/60 | ||
| Putere nominală [W] | 1600 | |
| Puterea maximă la priză | [W] | 2000 |
| Vid în funcționare [kPa] | 18 | |
| Capacitatea recipientului: | [I] | 30 |
| Clasa de izolatie | I | |
| Clasa de protecție | IPX4 | |
| Masa | [kg] | 8,0 |
CONDIȚII GENERALE DE SIGURANȚĂ
Aparatul poate fi folosit de către copiii sub 8 ani sau de către persoane cu abilități fizice sau mentale reduse sau de către persoane fără experiență și cunoștințe privind echipamentul, cu condiția să fie supravegheate sau instruite în legătură cu modul de utilizare a aparatului în condiții de siguranță, astfel încât să fi e întelese pericolele implicate.
Nu lăsați copiii să se joace cu aparatul. Operatiile de curătare și întreținere nu trebuie efectuate de copii nesupravegheati.
Aspiratorul este destinat curățării uscate și umede. Înainte de a începe lucrul care implică aspirarea de apă sau impurități umede, vă rugăm să urmați recomandările incluse în aceste instrucțiuni pentru utilizatori. Nerespectarea lor poate duce la electrocutare, ceea ce reprezintă un pericol pentru sănătatea și viața utilizatorilor și ale altor persoane.
Este interzisă aspirarea altor impurități umede în afară de apă. Aspirarea de vopsele, uleiuri, solventi, benzină și alte substanțe inflamabile poate duce la deteriorarea i reversibilă a aspiratorului sau componentelor sale și poate prezenta un risc de electrocutare, incendiu sau explozie.
Înainte de schimbarea tipului de lucru, goliți, curățați și uscați întotdeauna recipientul aspiratorului. Impuritățile rămase în recipient după lucru pot perturba functionarea în cazul altui tip de activitate.
Nu aspirați niciodată obiecte fierbinți, incandescente sau aprinse. Aceasta poate duce la incendiu sau explozie și expune utilizatorul la risc de accidentare gravă sau moarte. Temperatura maximă a materialului aspirat nu trebuie să depășească 40 °C.
Aparatul este destinat lucrului în spații închise și nu trebuie expus la apă, inclusiv la precipitații atmosferice.
Înainte de conectarea ștecherului de la cablul electric la aspirator, asigurați-vă că parametrii de rețea corespund cu cei indicați pe placa de identifi care a aspiratorului.
Înainte de prima utilizare, verificați starea aspiratorului, inclusiv a cablurilor electrice și a ștecherului. Dacă se identifică defecte, nu folositi aspiratorul. Cablurile electrice deteriorate trebuie înlocuite cu altele noi, la un atelier specializat.
Gradul de protectie indicat în tabelul cu date tehnice este asigurat dacă dispozitivul va fi conectat la o priză cu cel puțin același grad de protectie.
Înainte de întretinerea aspiratorului, asigurati-vă că ștecherul cablului electric a fost scos din priza de retea.
Aspiratorul trebuie ținut într-un loc inaccesibil persoanelor neautorizate, inclusiv copiilor. De asemenea, în timpul lucrului, vă rugăm asigurați-vă că aspiratorul nu este accesibil persoanelor neautorizate, inclusiv copiilor.
Purtați aparatul folosind mânerul, nu-I deplasați trăgându-I de cablul electric.
În cazul în care aspiratorul este folosit ca sufl antă, este interzis să îndreptați furtunul spre oameni sau animale.
Verifi cati starea conectorului în mod regulat. Este interzis să folosiți aspiratorul cu furtunul deteriorat.
RO
FUNCTIONAREA APARATULUI
Pregătirea pentru lucru
Verifi cati recipientul aspiratorului, goliti-I de deşeuri dacă este necesar.
Verificați starea filtrelor. Dacă filtrele destinate curățării uscate (hârtie) și filtrul din material nețesut sunt murdare, ele trebuie curățate doar cu jet de aer comprimat la o presiune de maximum 0,3 MPa. Dacă impuritățile nu pot fi îndepărtate din filtre, ele trebuie înlocuite cu altele noi. Filtrele destinate curățării umede (buretele) pot fi curățate prin scufundarea lor în apă călduță cu săpun. După curățare, clătiți-le în apă curată și stoarceți excesul de apă. Nu răsuciți. Lăsați-le să se usuce înainte de utilizare. Verifi cați starea garniturilor, dacă identifi cați vreo deteriorare, garniturile trebuie înlocuite cu altele noi.
ATENTIE! Este interzis să se lucreze cu aspiratorul fără un filtru de aer corect instalat. Aceasta poate duce la deteriorarea aspiratorului și poate provoca electrocutare.
Baza aspiratorului are posibilitatea de montare a rolelor. Mai întâi, introducți suporturile rolelor în bază și fixați-le folosind șuruburi (II). Apoi apăsați tijele rolelor în suporturile pentru role (III).
Aspiratorul este echipat cu un flotor (IV) care întrerupe alimentarea cu aer de câte ori rezervorul este supraplin. Înainte de a începe lucrul, asigurati-vă că flotorul și ghidajele în care se deplasează nu sunt deteriorate. sunt curate și asigură deplasarea liberă a flotorului. Fiecare activare a flotorului este semnalată prin funcționarea mai zgomotoasă a motorului și scăderea puterii de aspirare.
Notă! Este interzisă utilizarea aspiratorului fără un fl otor care funcționează corect.
Aspiratorul este echipat cu un fi ltru burete destinat pentru curățarea umedă și uscată. Filtrul trebuie petrecut peste ghidajele fl otorului pentru a le acoperi pe întreaga lungime. Asigurați-vă că fi ltrul nu alunecă de la sine de pe ghidajul fl otorului (V).
În cazul curățării uscate cu aspiratorul, trebuie atașat un sac în interiorul recipientului. Intrarea sacului trebuie glisată peste par-tea interioară a prinderii furtunului (VI) astfel încât garnitura din jurul orificiului sacului este complet fixată la prinderea furtunului. Notă! Nu fi xați sacul în cazul curățării umede cu aspiratorul.
Atașați capacul pe marginea superioară a recipientului aspiratorului astfel încât să adere pe întreaga circumferință. Folosind închizătoarele, fixați etanș capacul pe recipient. Vă rugăm să rețineți că pe capac există două puncte marcate care permit să se realizeze etanseitatea adecvată a prinderii (VII).
Conectați furtunul flexibil la orificiul de intrare. Conexiunea furtunului trebuie introdusă în orificiu astfel încât crestăturile de pe el să se potrivească cu proeminențele orificiului de intrare și apoi rotiți în sensul indicat de săgeata marcată cu „CLOSE” (Închide) (VIII). Asigurați-vă furtunul nu alunecă în timpul funcționării. Conectați cele două părți ale țevii între ele introducând capătul mai îngust al țevii în capătul larg al celeilalte țevi (IX). Apoi conectați țeava la capătul liber al furtunului elastic, introducând de asemenea capătul mai îngust al furtunului în capătul mai larg al țevii (X).
În același fel, atașați accesoriiul în formă de perie sau de vârf de aspirare îngust (XI) la capătul liber al țevii.
Selectați accesoriiul potrivit pentru tipul de activitate ales. Peria este destinată curățării suprafețelor mari și plane, iar vârful de aspirare subțire, pentru locuri inaccesibile folosind o duză de aspirare mai mare.
Pentru a demonta furtunul, rotiți conectorul în sensul indicat de săgeata marcată cu „OPEN” (DESCHIS), și apoi scoateți conexiunea din orificiul de intrare. Demontarea tevilor prelungitoare și a capetelor de aspirare trebuie făcută în ordine inversă montării.
Aspiratorul permite de asemenea conectarea furtunului la orificiul de ieşire, astfel încât să poată fi folosit ca suflantă. Conectarea furtunului se face în mod similar cu cea la orifi ciul de intrare: introduceți-l și rotiți-l pentru blocare.
Suporturile rolelor și capacul aspiratorului sunt echipate cu suporturi care permit prinderea temporară a accesoriiilor în timpul lucrului sau în timpul depozitării aspiratorului. Este posibil să se atașeze tevi prelungitoare și duzele de aspirare în bridele bazei.
Lucrul cu aspiratorul
ATENTIE! Este interzis să se aspire cenusă fi erbinte cu aspiratorul.
Temperatura materialului aspirat cu aspiratorul nu trebuie să depășească 40 de grade Celsius.
Asigurati-vă că toate operațiile pregătitoare au fost executate în mod corect. Asigurati-vă că comutatorul aspiratorului rămâne în poziția oprit - „O”. Introduceți cablul electric în priza de la rețea și apoi rotiți comutatorul în poziția - “I” (XII).
RO
Peria este prevăzută cu o pârghie care retrage fi rele sale.
Perii periei trebuie să fi e retrași la curățarea unor suprafete netede, dure.
Se recomandă să curățați mochetele și covoarele cu perii periei în poziție retrasă.
După ce terminați lucrul, opriți ventilatorul din comutator și apoi scoateți ștecherul din priză.
Treceti la operatiile de întretinere a aspiratorului.
Golirea recipientului aspiratorului (XIII) După ce se încheie curățarea uscată, demontați capacul și verificați nivelul de umplere a sacului. Dacă sacul este plin, el trebuie scos și înlocuit cu unul nou.
După ce se încheie curățarea umedă cu aspiratorul, demontați capacul aspiratorului. Dacă recipientul este echipat cu un capac plasat aproape de bază, deschideti-l. Deschiderea capacului va duce la golirea recipientului.
Dacă recipientul nu este echipat cu un capac de golire, el trebuie încinat și golit pe la marginea superioară.
Impuritățile rămase în recipient pot fi îndepărtate prin înclinarea recipientului. După golire, curățați recipientul cu jet de apă. Închideți capacul și uscați-l bine.
Priză electrică încorporată
Aspiratorul prezintă o priză electrică încorporată care se folosește pentru alimentarea sculelor electrice din clasa de izolație electrică I și II.
Aceasta permite utilizarea mai simplă a aspiratorului ca sistem de extragere a prafului generat în timpul muncii. Tensiunea este prezentă la priza aspiratorului atunci când stecherul cablului electric care alimentează aspiratorul este conectat la priza de rețea. Prin urmare, înainte de a conecta aspiratorul la alimentarea electrică și scula electrică la priza aspiratorului, asigurați-vă că comutatoarele ambelor aparate sunt pe poziția oprit.
După conectarea aspiratorului la ieșirea sculei de extragere a prafului (poate fi necesar pentru aceasta un adaptor special, care nu este livrat împreună cu aspiratorul) și ștecherul sculei electrice în priza aspiratorului, aspiratorul poate fi pornit trecând comutatorul pe poziția „I” iar aspiratorul va porni indiferent de funcționarea sculei electrice și va continua să funcționeze până ce comutatorul este trecut pe poziția „O”.
Modul de funcționare recomandat este modul automat. În acest scop, după conectarea aspiratorului la ieșirea sculei electrice de extragere a prafului și a ștecherului sculei electrice la priza de pe aspirator, puneți comutatorul pe poziția „II”. Aspiratorul va porni automat după scurt timp de la pornirea sculei electrice și se va opri de asemenea automat la scurt timp după oprirea sculei electrice.
Indiferent de modul de funcționare selectat, după încheierea lucrului, opriți aspiratorul punând comutatorul pe poziția „O” și apoi deconectați ștecherul de la priza de rețea, scoateți ștecherul sculei electrice din priza aspiratorului și la operațiile de întreținere.
Notă! Dacă se observă în timpul funcționării vibrății suspecte, scăderea forței de aspirație sau funcționarea mai zgomotoasă a motorului, aceasta poate indica faptul că recipientul este plin sau furtunul, țevile prelungitoare sau duza de aspirație sunt înfundate. După ce terminați lucrul, opritii aspiratorul din comutator și apoi scoateți ștecherul din priză. În cazul acesta, golii recipientul și verificați furtunul și capetele să fie neobturate. Dacă este necesar, desfundați-le. Dacă nu este posibil să desfundați furtunul, țevile prelungitoare sau duza de aspirație, înlocuiti-le cu unele noi înainte de continuarea lucrului.
Notă! La utilizarea aspiratorului ca suflantă, asigurați-vă că recipientul a fost golit de toate deșeurile, sacul a fost îndepărtat și filtrul curățat sau înlocuit cu unul nou. Există riscul ca impuritățile colectate în recipient sau sac să fie evacuate prin orificiu de ieșire.
Întretinerea aspiratorului
Notă! Înainte de trecerea la operațiile de întreținere, asigurați-vă că ștecherul cablului electric a fost deconectat de la priza de rețea. De fiecare dată când folosiți aspiratorul, vă rugăm să verificați recipientul, garnitura și filtrele de aer, așa cum se descrie la punctul: „Pregătirea pentru lucru”
Curățați aspiratorul folosind un jet de aer comprimat la o presiune de nu mai mult de 0,3 MPa. În particular, fiți atenți să nu fi e obturate orificiile de intrare și ieșire. Dacă este necesar, curățați-le folosind un jet de aer comprimat la o presiune de nu mai mult de 0,3 MPa. Nu folosiți obiecte ascuțite și/sau metalice pentru a curăța orificiile de aerisire. Nu cufundați aspiratorul în apă pentru a-l curăța. Verificați furtunul aspiratorului înainte și după fiecare utilizare, să nu prezinte deteriorări. Este interzisă utilizarea furtunului deteriorat. În cazul aspirării apei sau impurităților umede, curățați interiorul aspiratorului, furtunul flexibil, tevile prelungitoare și capetele imediat după terminarea lucrului. Impuritățile uscate pot duce la deteriorarea ireversibilă a aspiratorului sau componentelor sale.
Interiorul furtunului și tevilor prelungitoare trebuie curătate cu jet de apă după deconectarea de la aspirator și lăsate apoi să se usuce înainte de utilizarea următoare. Îndepărtați murdăria grosieră de pe capac cu o cârpă umedă.
