LIETOŠANAS INSTRUKCIJA YT85715 Yato

1. putekļu sūcēja vāks

8. fi ltrs darbībai sausā režīmā

9. fi ltrs darbībai slapjā režīmā

12. elastīga šļūtene

14. šaurs sūkšanas uzgalis

15. elektriskā kontaktligzda

16. sūkšanas spēka regulēšana

Simbols rāda izlietoto elektrisko un elektronisko iekārtu selektīvu savākšanu, Izlietotas elektriskas iekārtas ir otrreizējas izejvielas – nevar būt izmestas ar mājsaimniecības atkritumiem, jo satur substances, bīstamas cilvēku veselībai un videi! Lūdzam aktīvi palīdzēt saglabāt dabisku bagātību un sargāt vīdi, pasniegšot izlietoto iekārtu izlietotas elektriskas ierīces savākšanas punktā. Lai ierobežot atkritumu daudzumu, tiem jābūt vēlreiz izlietotiem, pārstrādātiem vai dabūtiem atpakaļ citā formā.

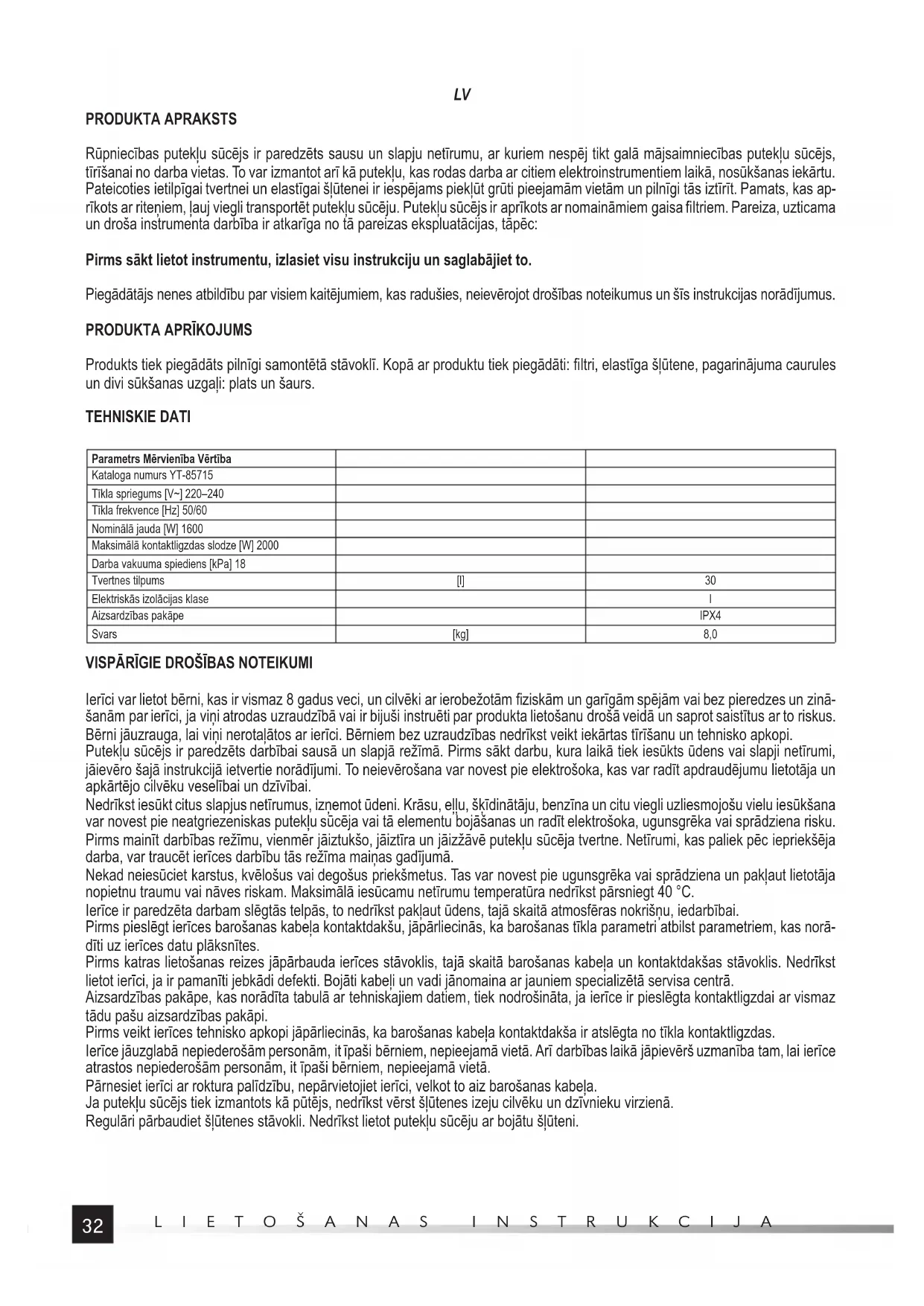

PRODUKTA APRAKSTS Rūpniecības putekļu sūcējs ir paredzēts sausu un slapju netīrumu, ar kuriem nespēj tikt galā mājsaimniecības putekļu sūcējs, tīrīšanai no darba vietas. To var izmantot arī kā putekļu, kas rodas darba ar citiem elektroinstrumentiem laikā, nosūkšanas iekārtu. Pateicoties ietilpīgai tvertnei un elastīgai šļūtenei ir iespējams piekļūt grūti pieejamām vietām un pilnīgi tās iztīrīt. Pamats, kas ap- rīkots ar riteņiem, ļauj viegli transportēt putekļu sūcēju. Putekļu sūcējs ir aprīkots ar nomaināmiem gaisa fi ltriem. Pareiza, uzticama un droša instrumenta darbība ir atkarīga no tā pareizas ekspluatācijas, tāpēc: Pirms sākt lietot instrumentu, izlasiet visu instrukciju un saglabājiet to. Piegādātājs nenes atbildību par visiem kaitējumiem, kas radušies, neievērojot drošības noteikumus un šīs instrukcijas norādījumus.

Produkts tiek piegādāts pilnīgi samontētā stāvoklī. Kopā ar produktu tiek piegādāti: fi ltri, elastīga šļūtene, pagarinājuma caurules un divi sūkšanas uzgaļi: plats un šaurs. TEHNISKIE DATI Parametrs Mērvienība Vērtība Kataloga numurs YT-85715 Tīkla spriegums [V~] 220–240 Tīkla frekvence [Hz] 50/60 Nominālā jauda [W] 1600 Maksimālā kontaktligzdas slodze [W] 2000 Darba vakuuma spiediens [kPa] 18 Tvertnes tilpums [l] 30 Elektriskās izolācijas klase I Aizsardzības pakāpe IPX4 Svars [kg] 8,0

VISPĀRĪGIE DROŠĪBAS NOTEIKUMI

Ierīci var lietot bērni, kas ir vismaz 8 gadus veci, un cilvēki ar ierobežotām fi ziskām un garīgām spējām vai bez pieredzes un zinā- šanām par ierīci, ja viņi atrodas uzraudzībā vai ir bijuši instruēti par produkta lietošanu drošā veidā un saprot saistītus ar to riskus. Bērni jāuzrauga, lai viņi nerotaļātos ar ierīci. Bērniem bez uzraudzības nedrīkst veikt iekārtas tīrīšanu un tehnisko apkopi. Putekļu sūcējs ir paredzēts darbībai sausā un slapjā režīmā. Pirms sākt darbu, kura laikā tiek iesūkts ūdens vai slapji netīrumi, jāievēro šajā instrukcijā ietvertie norādījumi. To neievērošana var novest pie elektrošoka, kas var radīt apdraudējumu lietotāja un apkārtējo cilvēku veselībai un dzīvībai. Nedrīkst iesūkt citus slapjus netīrumus, izņemot ūdeni. Krāsu, eļļu, šķīdinātāju, benzīna un citu viegli uzliesmojošu vielu iesūkšana var novest pie neatgriezeniskas putekļu sūcēja vai tā elementu bojāšanas un radīt elektrošoka, ugunsgrēka vai sprādziena risku. Pirms mainīt darbības režīmu, vienmēr jāiztukšo, jāiztīra un jāizžāvē putekļu sūcēja tvertne. Netīrumi, kas paliek pēc iepriekšēja darba, var traucēt ierīces darbību tās režīma maiņas gadījumā. Nekad neiesūciet karstus, kvēlošus vai degošus priekšmetus. Tas var novest pie ugunsgrēka vai sprādziena un pakļaut lietotāja nopietnu traumu vai nāves riskam. Maksimālā iesūcamu netīrumu temperatūra nedrīkst pārsniegt 40 °C. Ierīce ir paredzēta darbam slēgtās telpās, to nedrīkst pakļaut ūdens, tajā skaitā atmosfēras nokrišņu, iedarbībai. Pirms pieslēgt ierīces barošanas kabeļa kontaktdakšu, jāpārliecinās, ka barošanas tīkla parametri atbilst parametriem, kas norā- dīti uz ierīces datu plāksnītes. Pirms katras lietošanas reizes jāpārbauda ierīces stāvoklis, tajā skaitā barošanas kabeļa un kontaktdakšas stāvoklis. Nedrīkst lietot ierīci, ja ir pamanīti jebkādi defekti. Bojāti kabeļi un vadi jānomaina ar jauniem specializētā servisa centrā. Aizsardzības pakāpe, kas norādīta tabulā ar tehniskajiem datiem, tiek nodrošināta, ja ierīce ir pieslēgta kontaktligzdai ar vismaz tādu pašu aizsardzības pakāpi. Pirms veikt ierīces tehnisko apkopi jāpārliecinās, ka barošanas kabeļa kontaktdakša ir atslēgta no tīkla kontaktligzdas. Ierīce jāuzglabā nepiederošām personām, it īpaši bērniem, nepieejamā vietā. Arī darbības laikā jāpievērš uzmanība tam, lai ierīce atrastos nepiederošām personām, it īpaši bērniem, nepieejamā vietā. Pārnesiet ierīci ar roktura palīdzību, nepārvietojiet ierīci, velkot to aiz barošanas kabeļa. Ja putekļu sūcējs tiek izmantots kā pūtējs, nedrīkst vērst šļūtenes izeju cilvēku un dzīvnieku virzienā. Regulāri pārbaudiet šļūtenes stāvokli. Nedrīkst lietot putekļu sūcēju ar bojātu šļūteni.33

Sagatavošana darbam Pārbaudiet putekļu sūcēja stāvokli, ja nepieciešams, iztukšojiet to no atkritumiem. Pārbaudiet fi ltru stāvokli. Netīri sausiem darbiem paredzētie (papīra) un neaustā auduma fi ltri jātīra tikai sausā veidā ar saspiestā gaisa plūsmu, kura spiediens nepārsniedz 0,3 MPa. Ja netīrumus nav iespējams noņemt no fi ltriem, tie jānomaina ar jauniem. Slapjiem darbiem paredzētos (sūkļa) fi ltrus var tīrīt, iegremdējot tos remdenā ūdenī ar ziepēm. Pēc tīrīšanas noskalojiet tos tīrā ūdenī un nospiediet lieko ūdeni. Neizgrieziet tos. Atstājiet to līdz pilnīgai izžūšanai. Pārbaudiet blīvju stāvokli, ja ir pamanīti bojājumi, nomainiet tās ar jaunām blīvēm. UZMANĪBU! Nedrīkst strādāt ar putekļu sūcēju bez pareizi uzstādīta gaisa fi ltra. Tas var novest pie putekļu sūcēja bojājuma un pie elektrošoka. Putekļu sūcēja pamatā ir iespējams uzstādīt rīteņus. Nostipriniet priekšējos rotējošus riteņus, ievadot riteņu vārpstas caurumos tvertnes pamatā (II). Aizmugures riteņi ir jau nostiprināti. Paceliet aizmugures rokturi, tas atvieglo putekļu sūcēja pārvietošanu darbības laikā. Saliktais rokturis atvieglo putekļu sūcēja uzglabāšanu. Putekļu sūcējs ir aprīkots ar divām atsevišķām tvertnēm. Augšējā tvertne ir paredzēta tikai darbībai sausā režīmā un ir aprīkota ar vairākkārt lietojamu maisiņu. Apakšējā tvertne ir paredzēta darbībai gan slapjā, gan sausā režīmā. Apakšējā tvertnē nav iespējas uzstādīt maisiņu, bet tajā maina fi ltrs atkarībā no izvēlēta darba veida. Filtrs atrodas priekšējā tvertnes vāka daļā. Ievadiet rāmi ar fi ltru vadīklās (III). Papīra fi ltrs ir paredzēts darbībai sausā režīmā. Sūkļa fi ltrs ir paredzēts darbībai slapjā režīmā. Nedrīkst izmantot nepareiza veida fi ltru. Sausiem darbiem paredzētā fi ltra izmantošana darbības slapjā režīmā laikā noved pie fi ltra bojāšanas, kas savukārt var novest pie putekļu sūcēja bojāšanas. Slapjiem darbiem paredzētā fi ltra izmantošana darbības sausā režīmā laikā nenodrošina pareizu fi ltrēšanas līmeni, kas var novest pie putekļu sūcēja bojāšanas. Putekļu sūcēja vāks ir aprīkots ar pludiņu (IV), kas pārtrauc gaisa padevi katru reizi, kad apakšējā tvertne ir pārpildīta. Pirms sākt darbu, jāpārliecinās, ka pludiņš un vadīklas nav bojāti un ka tie ir tīri un nodrošina brīvu pludiņa kustību. Pludiņa iedarbošanās vienmēr tiek signalizēta ar skaļāku dzinēja darbību un sūkšanas spēka samazināšanu. Uzmanību! Nedrīkst lietot putekļu sūcēju bez pludiņa labā darba stāvoklī. Augšējā tvertne ir aprīkota ar atsevišķu vāku, pie kura jānostiprina maisiņš. Vāku var atvērt, nospiežot vāka fi ksatora atbrīvošanas pogu (V). Uzbīdiet maisiņa ieejas atveri uz iekšējo šļūtenes stiprinājuma daļu (VI) tā, lai blīve ap maisiņa atveres pilnībā piegulētu pie šļūtenes stiprinājuma. Apakšējā maisiņa mala ir aprīkota ar slēgumu, kas ļauj iztukšot maisiņu. Pirms maisiņa nostiprināšanas jāpārliecinās, ka maisiņš ir slēgts (VII). Nostipriniet vāku uz augšējās putekļu sūcēja tvertnes malas tā, lai tas piegulētu pa visu perimetru. Piespiediet vāku tvertnei ar fi ksatoru palīdzību. Pievērsiet uzmanību tam, ka uz vāka ir iezīmētas divas vietas, kas ļauj sasniegt pareizu savienojuma hermē- tiskumu (VIII). Pieslēdziet elastīgu šļūteni pie izejas atveres. Ievadiet šļūtenes pieslēgumu atverē tā, lai ieejas atveres izcilņi ieietu iegriezumos tajā, pēc tam pagrieziet to bultiņas virzienā, kas apzīmēta ar “CLOSE” (VI). Pārliecinieties, ka šļūtene neizslīd no atveres darbības laikā. Ieejas atvere, kas nav izmantota darbam, jānoslēdz ar piegādāto vāku. Vāks jānostiprina tādā pašā veidā kā šļūtene: ievadot to un pagriežot (IX). Atstājot otro atveri nenoslēgtu, tiek samazināta putekļu sūcēja efektivitāte un putekļu sūcējā iekšā var tikt nejauši iesūkti priekšmeti. Savienojiet kopā abas cauruļu daļas, ievadot šaurāku caurules galu platākā galā (X). Pēc tam savienojiet cauruli ar brīvu elastīgās šļūtenes galu, ievadot šļūtenes šaurāku galu caurules platākā galā (XI). Tādā pašā veidā nostipriniet aksesuāru, piemēram, birsti vai šauru sūkšanas uzgali, caurules brīvā galā (XII). Izvēlieties aksesuāru, kas piemērots noteiktam darba veidam. Birste ir paredzēta lielu un plakanu virsmu tīrīšanai, un šaurais sūkšanas uzgalis ir paredzēts vietu, kas nav pieejamas ar plata uzgaļa palīdzību, tīrīšanai. Lai demontētu šļūteni, pagrieziet tās stiprinājumu bultiņas virzienā, kas apzīmēta ar “OPEN”, un izbīdiet pieslēgumu no izejas atveres. Pagarinājuma cauruļu un uzgaļu demontāža jāveic apgrieztā secībā attiecība uz to montāžu. Šļūteni iespējams pieslēgt arī putekļu sūcēja izejas atverei, pateicoties kam to var izmantot arī kā pūtēju. Šļūtene jāpieslēdz tādā pašā veidā kā ieejas atverei: ievadot to un pagriežot, līdz tā tiek bloķēta. Šādā gadījumā viena no atverēm jānoslēdz. Putekļu sūcēja vāks ir aprīkots ar turētajiem, kas ļauj nostiprināt aksesuārus uz putekļu sūcēja darbības vai uzglabāšanas laiku. Turētājos var nostiprināt pagarinājuma caurules un sūkšanas uzgaļus.34

Darbs ar putekļu sūcēju UZMANĪBU! Nedrīkst izmantot putekļu sūcēju karstu pelnu savākšanai. Iesūcamo atkritumu temperatūra nedrīkst pārsniegt 40 °C. Pārliecinieties, ka visas sagatavošanas darbības ir veiktas pareizi. Pārliecinieties, ka putekļu sūcēja slēdzis atrodas pozīcijā “izslēgts — O”. Pieslēdziet barošanas kabeļa kontaktdakšu tīkla kontaktligzdai, pēc tam pārslēdziet slēdzi pozīcijā “ieslēgts — I” (XIII). Putekļu sūcējs ir aprīkots ar grozāmo pogu, kas ļauj regulēt putekļu sūcēja sūkšanas spēku (XIV). Ieteicams iestatīt mazāko ne- pieciešamo sūkšanas spēku. Pagriežot pogu simbola “MAX” virzienā, tie paaugstināts putekļu sūcēja sūkšanas spēks, pagriežot pogu simbola “MIN” virzienā, tiek samazināts putekļu sūcēja sūkšanas spēks. Lai apturētu putekļu sūcēja darbību, pārslēdziet slēdzi pozīcijā “izslēgts — O”. Birste ir aprīkota ar sviru, kas ļauj izbīdīt sarus. Sari jāizbīda, tīrot gludas, cietas virsmas. Paklāju segumus un paklājus ieteicams tīrīt ar ievilktajiem sariem. Pēc darba pabeigšanas izslēdziet putekļu sūcēju ar slēdža palīdzību, pēc tam atslēdziet barošanas kabeļa kontaktdakšu no tīkla kontaktligzdas. Veiciet putekļu sūcēja tehnisko apkopi. Ja darbības sausā režīmā laikā ar augšējās tvertnes izmantošanu tiek pamanīta efektivitātes samazināšana, tas var nozīmēt aizsprostotu fi ltru. Var mēģināt iztīrīt fi ltru ar sūkšanas virziena maiņas funkcijas palīdzību. Nospiediet un paturiet vairākas se- kundes sūkšanas virziena maiņas pogu (XV). Atkārtojiet procedūru vairākas reizes. Ja, neskatoties uz to, joprojām ir pamanāma efektivitātes samazināšana, pārtrauciet darbu, atslēdziet putekļu sūcēja barošanas kabeļa kontaktdakšu no kontaktligzdas un iztīriet fi ltru ar rokām vai nomainiet to ar jaunu fi ltru. Putekļu sūcēja tvertnes iztukšošana Pēc darba sausā režīmā pabeigšanas demontējiet putekļu sūcēja vāku un pārbaudiet tvertnes uzpildes stāvokli. Tvertnes ietilpī- bas dēļ ieteicams iztukšot to pēc katras lietošanas reizes. Tas būs vieglāks nekā iztukšot pilnībā uzpildīto tvertni. Pēc darba slapjā režīmā pabeigšanas demontējiet putekļu sūcēja vāku. Netīrumus, kas paliek tvertnē, var noņemt, noliecot tvert- ni. Pēc tvertnes iztukšošanas iztīriet to ar ūdens plūsmas palīdzību un nosusiniet to pilnīgi. Iebūvēta elektriskā kontaktligzda Putekļu sūcējam ir iebūvēta elektriskā kontaktligzda, kas paredzēta elektroinstrumentu ar I un II klases izolāciju barošanai. Tas ļauj vieglāk izmantot ierīci kā darba laikā radušos putekļu nosūkšanas sistēmu. Spriegums kontaktligzdā parādās brīdī, kad pu- tekļu sūcēja barošanas kabeļa kontaktdakša tiek pieslēgta elektriskajām tīklam. Sakarā ar to pirms putekļa sūcēja pieslēgšanas barošanas tīklam un elektroinstrumenta pieslēgšanas putekļu sūcēja kontaktligzdai pārliecinieties, ka abu ierīču slēdži atrodas pozīcijā “izslēgts”. Pēc putekļu sūcēja pieslēgšanas elektroinstrumenta putekļu nosūkšanas sistēmas izejai (šim nolūkam var būt nepieciešams izmantot adapteri, kas neietilpst putekļu sūcēja aprīkojumā) un elektroinstrumenta kontaktdakšas pieslēgšanas putekļu sūcēja kontaktligzdai iedarbiniet putekļu sūcēju, pārslēdzot slēdzi pozīcijā “I”. Putekļu sūcējs sāk darboties neatkarīgi no elektroinstru- menta darbības un tas darbosies līdz slēdža pārslēgšanas pozīcijā “O”. Ieteicams darbības režīms ir automātiskais režīms. Šim nolūkam pēc putekļu sūcēja pieslēgšanas elektroinstrumenta putekļu nosūkšanas sistēmas izejai un elektroinstrumenta kontaktdakšas pieslēgšanas putekļu sūcēja kontaktligzdai, pārslēdziet slēdzi pozīcijā “II”. Putekļu sūcējs ieslēgsies automātiski īsu brīdi pēc elektroinstrumenta iedarbināšanās un izslēgsies automātiski īsu brīdi pēc elektroinstrumenta izslēgšanas. Neatkarīgi no izvēlēta darbības režīma pēc darba pabeigšanas jāizslēdz putekļu sūcējs, pārslēdzot slēdzi pozīcijā “O”, pēc tam jāatslēdz putekļu sūcēja kontaktdakša no kontaktligzdas un elektroinstrumenta kontaktdakša no putekļu sūcēja kontaktligzdas un jāveic tehniskā apkopē. Uzmanību! Ja darbības laikā ir pamanītas aizdomīgas vibrācijas, sūkšanas spēka samazināšana vai ir dzirdama skaļāka dzinēja darbība, tas var nozīmēt, ka tvertne ir pārpildīta vai ir aizsprostojusies šļūtene, pagarinājuma caurules vai sūkšanas uzgalis. Šajā gadījumā nekavējoties jāizslēdz putekļu sūcējs ar slēdža palīdzību un jāatslēdz barošanas kabeļa kontaktdakša no tīkla kontakt- ligzdas. Pēc tam jāiztukšo tvertne un jāpārbauda šļūtenes vai uzgaļa caurejamība. Ja nepieciešams, jāattīra aizsprostojums. Ja nav iespējams iztīrīt šļūteni, pagarinājuma caurules vai sūkšanas uzgali, nomainiet tos ar jauniem, pirms turpināt darbu. Uzmanību! Ja putekļu sūcējs tiek izmantots kā pūtējs, pārliecinieties, ka tvertne ir iztukšota no visiem atkritumiem, maisiņš ir atslēgts un fi ltrs ir iztīrīts vai nomainīts ar jaunu. Pastāv risks, ka netīrumi, kas uzkrājušies tvertnē vai maisiņā, tiks iesūkti caur izejas atveri. Putekļu sūcēja tehniskā apkope Uzmanību! Pirms sākt jebkādas tehniskās apkopes darbības, jāpārliecinās, ka barošanas kabeļa kontaktdakša ir atslēgta no tīkla kontaktligzdas.35

Pēc katras putekļu sūcēja lietošanas reizes jāpārbauda tvertne, vāka blīve un gaisa fi ltri punktā “Sagatavošana darbam” aprakstī- tajā veidā. Iztīriet putekļu sūcēju no ārpuses ar saspiestā gaisa plūsmas palīdzību, kura spiediens nepārsniedz 0,3 MPa. Pievērsiet īpašu uzmanību ventilācijas (gan ieejas, gan izejas) atveru caurejamību. Ja nepieciešams iztīriet tos ar saspiestā gaisa plūsmas palī- dzību, kura spiediens nepārsniedz 0,3 MPa. Neizmantojiet asus, metāla priekšmetus ventilācijas atveru tīrīšanai. Neiegremdējiet putekļu sūcēja ūdenī, lai to iztīrītu. Pirms katras lietošanas reizes un pēc tās jāpārbauda, vai putekļu sūcēja šļūtene nav bojāta. Nedrīkst lietot bojāto šļūteni. Ja tiek iesūkts ūdens vai slapji netīrumi, tūlīt pēc darba pabeigšanas jāiztīra putekļu sūcēja iekšpu- se, elastīgā šļūtene, pagarinājuma caurules un uzgaļi. Sakaltuši netīrumi var novest pie neatgriezeniskas putekļu sūcēja vai tā elementu bojāšanas. Iztīriet šļūtenes un pagarinājuma cauruļu iekšpusi ar ūdens plūsmas palīdzību, iepriekš atslēdzot tās no putekļu sūcēja, un ļaujiet tām pilnībā izžūt. Noņemiet lielākus netīrumus no korpusa ar mīkstas lupatiņas palīdzību.36
