BEDIENUNGSANLEITUNG YT85715 Yato

4. Laufradgrundrahmen

14. Saugdüse, schmal

16. Saugkrafteinstellung

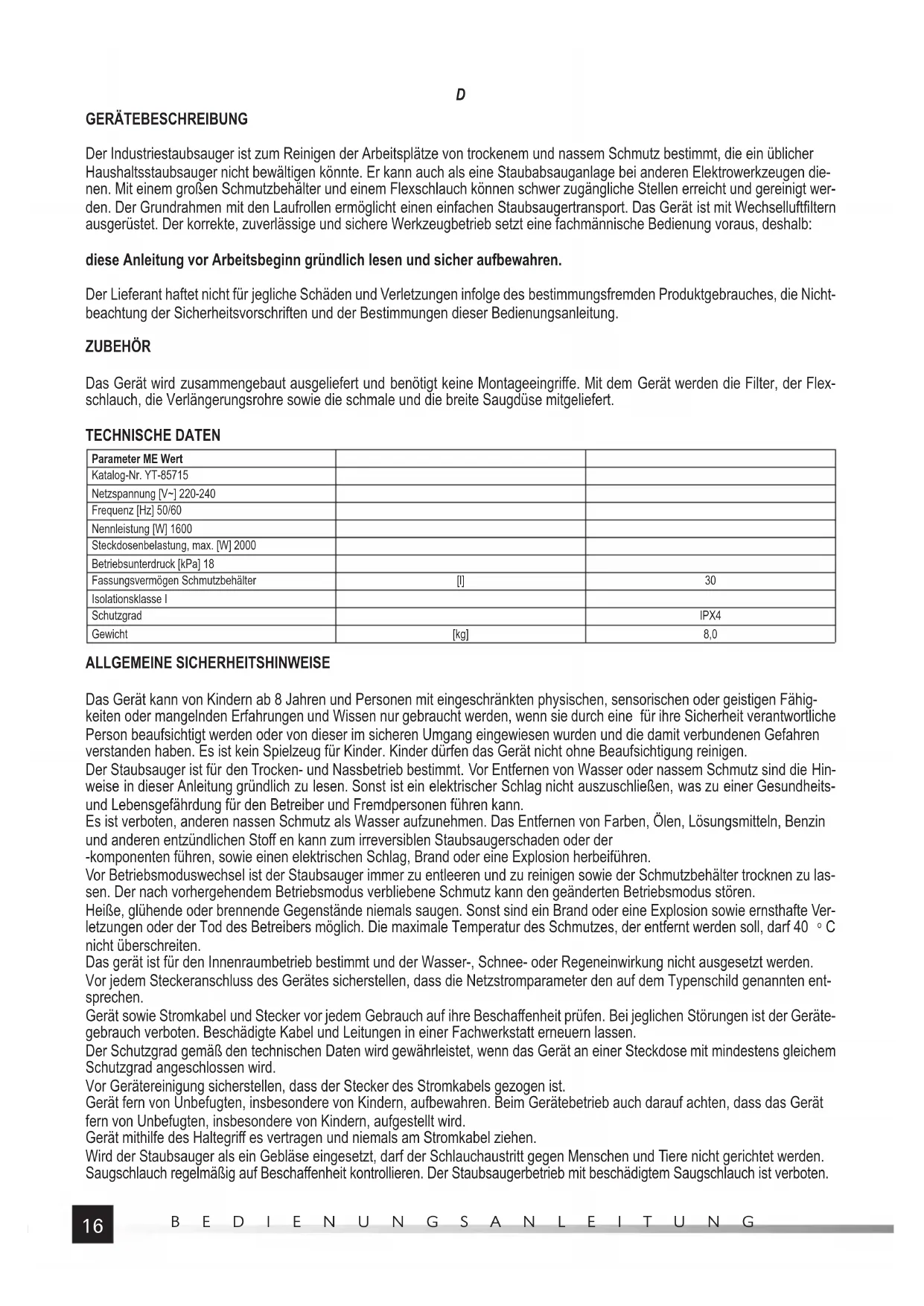

GERÄTEBESCHREIBUNG Der Industriestaubsauger ist zum Reinigen der Arbeitsplätze von trockenem und nassem Schmutz bestimmt, die ein üblicher Haushaltsstaubsauger nicht bewältigen könnte. Er kann auch als eine Staubabsauganlage bei anderen Elektrowerkzeugen die- nen. Mit einem großen Schmutzbehälter und einem Flexschlauch können schwer zugängliche Stellen erreicht und gereinigt wer- den. Der Grundrahmen mit den Laufrollen ermöglicht einen einfachen Staubsaugertransport. Das Gerät ist mit Wechselluftfi ltern ausgerüstet. Der korrekte, zuverlässige und sichere Werkzeugbetrieb setzt eine fachmännische Bedienung voraus, deshalb: diese Anleitung vor Arbeitsbeginn gründlich lesen und sicher aufbewahren. Der Lieferant haftet nicht für jegliche Schäden und Verletzungen infolge des bestimmungsfremden Produktgebrauches, die Nicht- beachtung der Sicherheitsvorschriften und der Bestimmungen dieser Bedienungsanleitung. ZUBEHÖR Das Gerät wird zusammengebaut ausgeliefert und benötigt keine Montageeingriff e. Mit dem Gerät werden die Filter, der Flex- schlauch, die Verlängerungsrohre sowie die schmale und die breite Saugdüse mitgeliefert. TECHNISCHE DATEN Parameter ME Wert Katalog-Nr. YT-85715 Netzspannung [V~] 220-240 Frequenz [Hz] 50/60 Nennleistung [W] 1600 Steckdosenbelastung, max. [W] 2000 Betriebsunterdruck [kPa] 18 Fassungsvermögen Schmutzbehälter [l] 30 Isolationsklasse I Schutzgrad IPX4 Gewicht [kg] 8,0 ALLGEMEINE SICHERHEITSHINWEISE Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähig- keiten oder mangelnden Erfahrungen und Wissen nur gebraucht werden, wenn sie durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder von dieser im sicheren Umgang eingewiesen wurden und die damit verbundenen Gefahren verstanden haben. Es ist kein Spielzeug für Kinder. Kinder dürfen das Gerät nicht ohne Beaufsichtigung reinigen. Der Staubsauger ist für den Trocken- und Nassbetrieb bestimmt. Vor Entfernen von Wasser oder nassem Schmutz sind die Hin- weise in dieser Anleitung gründlich zu lesen. Sonst ist ein elektrischer Schlag nicht auszuschließen, was zu einer Gesundheits- und Lebensgefährdung für den Betreiber und Fremdpersonen führen kann. Es ist verboten, anderen nassen Schmutz als Wasser aufzunehmen. Das Entfernen von Farben, Ölen, Lösungsmitteln, Benzin und anderen entzündlichen Stoff en kann zum irreversiblen Staubsaugerschaden oder der -komponenten führen, sowie einen elektrischen Schlag, Brand oder eine Explosion herbeiführen. Vor Betriebsmoduswechsel ist der Staubsauger immer zu entleeren und zu reinigen sowie der Schmutzbehälter trocknen zu las- sen. Der nach vorhergehendem Betriebsmodus verbliebene Schmutz kann den geänderten Betriebsmodus stören. Heiße, glühende oder brennende Gegenstände niemals saugen. Sonst sind ein Brand oder eine Explosion sowie ernsthafte Ver- letzungen oder der Tod des Betreibers möglich. Die maximale Temperatur des Schmutzes, der entfernt werden soll, darf 40

nicht überschreiten. Das gerät ist für den Innenraumbetrieb bestimmt und der Wasser-, Schnee- oder Regeneinwirkung nicht ausgesetzt werden. Vor jedem Steckeranschluss des Gerätes sicherstellen, dass die Netzstromparameter den auf dem Typenschild genannten ent- sprechen. Gerät sowie Stromkabel und Stecker vor jedem Gebrauch auf ihre Beschaff enheit prüfen. Bei jeglichen Störungen ist der Geräte- gebrauch verboten. Beschädigte Kabel und Leitungen in einer Fachwerkstatt erneuern lassen. Der Schutzgrad gemäß den technischen Daten wird gewährleistet, wenn das Gerät an einer Steckdose mit mindestens gleichem Schutzgrad angeschlossen wird. Vor Gerätereinigung sicherstellen, dass der Stecker des Stromkabels gezogen ist. Gerät fern von Unbefugten, insbesondere von Kindern, aufbewahren. Beim Gerätebetrieb auch darauf achten, dass das Gerät fern von Unbefugten, insbesondere von Kindern, aufgestellt wird. Gerät mithilfe des Haltegriff es vertragen und niemals am Stromkabel ziehen. Wird der Staubsauger als ein Gebläse eingesetzt, darf der Schlauchaustritt gegen Menschen und Tiere nicht gerichtet werden. Saugschlauch regelmäßig auf Beschaff enheit kontrollieren. Der Staubsaugerbetrieb mit beschädigtem Saugschlauch ist verboten.17 BEDIENUNGSANLEITUNG

GERÄTEBEDIENUNG Gerät für den Betrieb vorbereiten Schmutzbehälter kontrollieren, bei bedarf Schmutz entfernen. Filter nachprüfen. Verschmutzte Trockenfi lter (Papier- oder Vliesstoff fi lter) nur trocken mit Druckluft bei max. 0,3 MPa Überdruck rei- nigen. Filter bei hartnäckigem Schmutz erneuern. Verschmutzte Nassfi lter (Schaumstoff fi lter) im lauwarmem Wasser mit etwas Seife reinigen, danach mit klarem Wasser ausspülen und übermäßiges Wasser ausdrücken, nicht wringen. Gründlich trocknen lassen. Dichtungen auf Beschaff enheit prüfen, beschädigte Dichtungen erneuern. ACHTUNG! Der Gerätebetrieb ohne korrekt eingebauten Luftfi lter ist verboten. Sonst ist ein Staubsaugerschaden oder elektri- scher Schlag nicht auszuschließen. Der Staubsaugergrundrahmen ist für den Laufrolleneinbau eingerichtet. Vordere Lenklaufrollen befestigen, dazu ihre Bolzen in die Bohrungen im Schmutzbehälter einführen (II). Hintere Laufrollen sind werkseitig eingebaut. Hinteren Handgriff aufklappen, um den Staubsauger beim Betrieb einfacher zu verstellen. Der zusammengeklappte Handgriff vereinfacht die Staubsaugerlagerung. Der Staubsauger ist mit zwei separaten Schmutzbehältern ausgerüstet. Der obere ist für den Trockenbetrieb bestimmt und weist einen Mehrwegschmutzsack auf. Der untere ist sowohl für den Trocken-, als auch für den Nassbetrieb bestimmt. Im unteren Schmutzbehälter kann kein Schmutzsack eingebaut werden, der dort eingesetzte Filter ist jedoch je nach gewähltem Betriebs- modus zu wechseln. Der Filter ist vorn im Schmutzbehälterdeckel eingebaut. Rahmen mit dem Filter in die Führungen schieben (III). Der Schaumstoff fi lter ist für den Nassbetrieb und der Papierfi lter für den Trockenbetrieb vorgesehen. Immer nur entsprechenden Filter einsetzen. Wird der Trockenfi lter für eine Nassreinigung verwendet, wird er zerstört, was zu einem Staubsaugerschaden führen kann. Die Verwendung des Nassfi lters für den Trockenbetrieb kann einen entsprechenden Filtrierungsgrad nicht gewährleisten, was zu einem Staubsaugerschaden führen kann. Der Staubsauger ist mit einem Schwimmer (IV) ausgerüstet, um die Luftzufuhr immer bei überfülltem unterem Schmutzbehälter abzusperren. Vor dem Gerätebetrieb ist es immer sicherzustellen, dass der Schwimmer und seine Führungen nicht beschädigt sowie sauber sind und eine ungehinderte Schwimmerbewegung ermöglichen. Die Schwimmerfunktion wird jeweils mit einem lauteren Motorlauf und der Saugkraftreduzierung angezeigt. Achtung! Es ist verboten, den Staubsauger ohne funktionsfähigen Schwimmer einzusetzen. Der obere Schmutzbehälter weist einen separaten Deckel auf, in welchem der Schmutzsack eingebaut wird. Deckel öff nen: dazu Drucktaste des Deckelverschlusses betätigen (V). Schmutzsackeinlauf auf den Innenteil der Flexschlauchhalterung schieben (VI), sodass die Dichtung am Schmutzsackeinlauf an der Flexschlauhhalterung im vollen Umfang anliegt. Die untere Schmutz- sackkante weist einen Entleerungsverschluss auf. Bevor der Schmutzsack im Schmutzbehälter eingebaut wird sicherstellen, dass er sicher verschlossen ist (VII). Deckel an der Schmutzbehälteroberkante so befestigen, dass er im ganzen Umfang anliegt. Deckel mit Verschlüssen am Schmutz- behälter befestigen. Achtung: am Deckel sind zwei gekennzeichnete Bereiche vorhanden, um die dichte Verbindung herzustellen (VIII). Flexschlauch am Einlauf montieren. Flexschlauchendstück in den Einlauf so einführen, dass die Aussparungen in die Vorsprünge des Einlaufes eingreifen, und anschließend in Pfeilrichtung („CLOSE“) drehen (VI). Sicherstellen, dass sich der Flexschlauch beim Gerätebetrieb nicht selbständig lösen kann. Den beim Betrieb nicht gebrauchten Einlauf mit mitgeliefertem Deckel verschließen, der sinngemäß wie der Flexschlauch ein- gesetzt wird: einführen und drehen (IX). Bleibt dieser Einlauf nicht verschlossen, resultiert es mit einer reduzierten Geräteleistung oder damit, dass lose Gegenstände durch den Staubsauger unerwartet gesaugt werden. Beide Rohre miteinander verbinden, dabei verjüngtes Rohrendstück ins erweiterte stecken (X). Dann das Rohr mit dem freien Flexschlauchendstück verbinden, dabei verjüngtes Flexschlauchendstück in erweitertes Rohrendstück einführen (XI). Saugbürste oder schmale Saugdüse im freien Rohrendstück sinngemäß einbauen (XII). Entsprechendes Zubehörteil für den vorgesehenen Einsatz wählen. Mit der Bürste werden große und ebene Flächen gereinigt, die Saugdüse dient dazu, mit der breiten Bürste nicht erreichbare Stellen zu erreichen. Flexschlauch demontieren: Schlauchanschluss in Pfeilrichtung („OPEN“) drehen und vom Einlauf entfernen. Die Verlängerungs- rohre und die Zubehörteile werden in umgekehrter Reihenfolge zur Montage demontiert. Der Flexschlauch kann auch am Austritt des Staubsaugers angeschlossen werden, dann wird das Gerät als ein Gebläse ein- gesetzt. Der Flexschlauch wird analog dem Einlaufanschluss: einführen und versperren durch drehen montiert. Dabei ist einer der Einläufe zu verschließen.18 BEDIENUNGSANLEITUNG

Der Staubsaugerdeckel weist Befestigungsmöglichkeiten auf, um die Zubehörteile kurzzeitig einzubauen oder den Staubsauger zu lagern. In den Befestigungen im Grundrahmen können die Verlängerungsrohre und die Saugwerkzeuge eingebaut werden (XI). Staubsaugerbetrieb ACHTUNG! Es ist verboten, heiße Asche mit dem Staubsauger aufzunehmen. Die maximale Temperatur des Schmutzes, der entfernt werden soll, darf 40o C nicht überschreiten. Sicherstellen, dass alle Vorbereitungen korrekt durchgeführt wurden. Sicherstellen, dass der Steuerschalter des Staubsaugers auf „0“ (Aus) steht. Stecker in der Steckdose anschließen und Steuerschalter auf „I“ (Ein) verstellen (XIII). Der Staubsauger ist mit einem Saugkraft-Einstelldrehknopf ausgerüstet (XIV). Es wird empfohlen, die niedrigste erforderliche Saugkraft für den jeweiligen Einsatz einzustellen. Bei der Verstellung des Einstelldrehknopfes in „MAX“ Richtung wird die Saug- kraft erhöht, in der entgegen gesetzten Richtung hingegen reduziert. Um den Staubsauger auszuschalten, sind beide Steuerschalter auf „0“ (Aus) zu verstellen. Die Saugbürste ist mit einem Hebel ausgerüstet, um die Borsten zum Vorschein kommen zu lassen, damit ebene, feste Flächen gereinigt werden können. Die Teppiche und Teppichwaren sollen mit verdeckten Borsten gereinigt werden. Staubsauger nach beendetem Einsatz mit dem Steuerschalter ausschalten und Stecker ziehen sowie Gerät reinigen. Wir der Leistungsrückgang beim Trockenmodus mithilfe des oberen Schmutzbehälters festgestellt, kann es auf den verstopften Luftfi lter hindeuten. Man kann versuchen, den Luftfi lter zu reinigen, indem die Saugrichtung gewechselt wird. Drucktaste für den Saugrichtungswechsel einige Sekunden gedrückt halten (XV). Prozess einige Male wiederholen. Lässt sich die Geräteleistung dadurch nicht verbessern, Gerätebetrieb unterbrechen, Stecker des Stromkabels ziehen und Luftfi lter manuell reinigen oder er- neuern. Schmutzbehälter entleeren Staubsaugerdeckel nach beendetem Trockeneinsatz demontieren und Schmutzbehälter auf Inhalt prüfen. Aufgrund des Volu- mens ist der Schmutzbehälter nach jedem Einsatz zu entleeren. Es ist einfacher, als den vollen Schmutzbehälter zu entleeren. Staubsaugerdeckel nach beendetem Nasseinsatz demontieren. Schmutz entfernen, dazu Schmutzbehälter kippen. Entleerten Schmutzbehälter mit Wasserstrahl reinigen und gründlich trocknen lassen. Eingebauter Elektroanschluss Der Staubsauger weist einen eingebauten Elektroanschluss auf, um die Elektrowerkzeuge der Isolationsklasse I und II mit Strom zu versorgen. Dadurch wird es einfacher, den Staubsauger zum Staubabführen beim Betrieb der Elektrowerkzeuge einzusetzen. Die Spannung ist im Elektroanschluss beim Anschließen des Gerätesteckers in der Steckdose gegeben. Bevor der Staubsauger am Netz und ein Elektrowerkzeug am Staubsaugeranschluss angeschlossen werden, ist es sicherzustellen, dass die Steuer- schalter beider Geräte auf „Aus“ stehen. Nachdem der Staubsauger am Staubaustritt des Elektrowerkzeuges (hierzu kann gegebenenfalls ein Adapter erforderlich sein – nicht im Lieferumfang des Staubsaugers enthalten) und der Stecker des Elektrowerkzeuges im Stromanschluss des Staubsau- gers angeschlossen sind, kann der Staubsauger in Betrieb genommen werden, dazu wird der Steuerschalter auf „I“ verstellt. Der Staubsauger arbeitet unabhängig vom Elektrowerkzeug, bis sein Steuerschalter wieder auf „0“ verstellt wird. Der AUTO-Betrieb wird empfohlen. Dazu zuerst den Staubsauger am Staubaustritt des Elektrowerkzeuges und den Stecker des Elektrowerkzeuges im Stromanschluss des Staubsaugers anschließen, dann den Steuerschalter auf „II“ verstellen. Der Staub- sauger geht nach einer kurzen Zeit nach der Inbetriebnahme des Elektrowerkzeuges automatisch in Betrieb und schaltet auch nach einer kurzen Zeit nach der Elektrowerkzeugaußerbetriebnahme automatisch ab. Unabhängig vom gewählten Betriebsmodus ist der Staubsauger nach beendetem Einsatz auszuschalten, dazu Steuerschalter auf „0“ (Aus) verstellen, Stecker des Staubsaugers und des Elektrowerkzeuges ziehen, anschließend mit der Reinigung beginnen. Achtung! Werden abnormale Vibrationen, Reduzierung der Saugkraft oder verstärkte Motorgeräusche beim Gerätebetrieb fest- gestellt, dann bedeutet es, dass der Schmutzbehälter voll ist bzw. der Flexschlauch, die Verlängerungsrohre oder die Saugdüse verstopft sind. Dann ist der Staubsauger sofort mit dem Steuerschalter auszuschalten sowie der Stecker zu ziehen. Anschließend wird der Schmutzbehälter entleert und der Flexschlauch und die Saugdüse auf Durchgängigkeit geprüft – bei Bedarf durchgängig machen. Können der Flexschlauch, die Verlängerungsrohre oder die Saugdüse nicht durchgängig gemacht werden, sind sie vor erneutem Einsatz zu erneuern. Achtung! Beim Staubsaugereinsatz als Gebläse sind folgende Eingriff e erforderlich: Schmutzbehälter gründlich entleeren, Schmutzsack trennen, Filter reinigen oder erneuern. Es besteht die Gefahr, dass der Schmutz vom Schmutzbehälter oder -sack durch den Austritt gesaugt wird.19 BEDIENUNGSANLEITUNG
