NÁVOD NA OBSLUHU YT85715 Yato

8. fi lter pre prevádzku za sucha

9. fi lter pre prevádzku za mokra

Symbol poukazuje na nutnosť separovaného zberu opotrebovaných elektrických a elektronických zariadení. Opotrebované elektrické zariadenia sú zdrojom druhotných surovín – je zakázané vyhadzovať ich do kontejnerov na komunálny odpad, nakoľko obsahujú látky nebezpečné ľudskému zdraviu a životnému prostrediu! Prosíme o aktívnu pomoc pri hospodárení s prírodnými zdrojmi a pri ochrane životného prostredia tým, že opotrebované zariadenia odovzdáte do zberného strediska opotrebovaných elektrických zariadení. Aby sa obmedzilo množstvo odpadov, je nutné ich opätovné využitie, recyklácia alebo iné formy regenerácie.

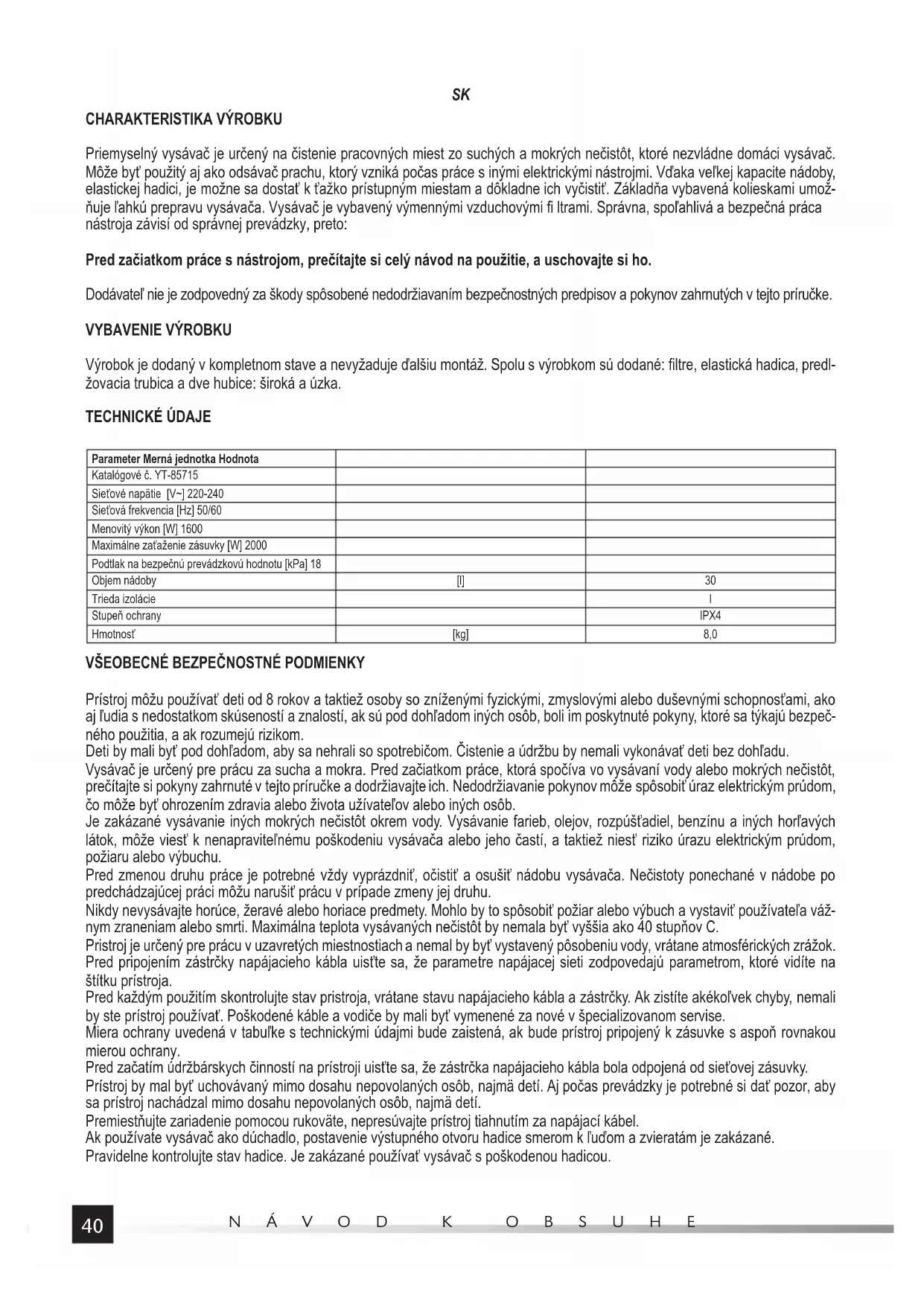

Priemyselný vysávač je určený na čistenie pracovných miest zo suchých a mokrých nečistôt, ktoré nezvládne domáci vysávač. Môže byť použitý aj ako odsávač prachu, ktorý vzniká počas práce s inými elektrickými nástrojmi. Vďaka veľkej kapacite nádoby, elastickej hadici, je možne sa dostať k ťažko prístupným miestam a dôkladne ich vyčistiť. Základňa vybavená kolieskami umož- ňuje ľahkú prepravu vysávača. Vysávač je vybavený výmennými vzduchovými fi ltrami. Správna, spoľahlivá a bezpečná práca nástroja závisí od správnej prevádzky, preto: Pred začiatkom práce s nástrojom, prečítajte si celý návod na použitie, a uschovajte si ho. Dodávateľ nie je zodpovedný za škody spôsobené nedodržiavaním bezpečnostných predpisov a pokynov zahrnutých v tejto príručke.

Výrobok je dodaný v kompletnom stave a nevyžaduje ďalšiu montáž. Spolu s výrobkom sú dodané: fi ltre, elastická hadica, predl- žovacia trubica a dve hubice: široká a úzka. TECHNICKÉ ÚDAJE Parameter Merná jednotka Hodnota Katalógové č. YT-85715 Sieťové napätie [V~] 220-240 Sieťová frekvencia [Hz] 50/60 Menovitý výkon [W] 1600 Maximálne zaťaženie zásuvky [W] 2000 Podtlak na bezpečnú prevádzkovú hodnotu [kPa] 18 Objem nádoby [l] 30 Trieda izolácie I Stupeň ochrany IPX4 Hmotnosť [kg] 8,0

VŠEOBECNÉ BEZPEČNOSTNÉ PODMIENKY

Prístroj môžu používať deti od 8 rokov a taktiež osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, ako aj ľudia s nedostatkom skúseností a znalostí, ak sú pod dohľadom iných osôb, boli im poskytnuté pokyny, ktoré sa týkajú bezpeč- ného použitia, a ak rozumejú rizikom. Deti by mali byť pod dohľadom, aby sa nehrali so spotrebičom. Čistenie a údržbu by nemali vykonávať deti bez dohľadu. Vysávač je určený pre prácu za sucha a mokra. Pred začiatkom práce, ktorá spočíva vo vysávaní vody alebo mokrých nečistôt, prečítajte si pokyny zahrnuté v tejto príručke a dodržiavajte ich. Nedodržiavanie pokynov môže spôsobiť úraz elektrickým prúdom, čo môže byť ohrozením zdravia alebo života užívateľov alebo iných osôb. Je zakázané vysávanie iných mokrých nečistôt okrem vody. Vysávanie farieb, olejov, rozpúšťadiel, benzínu a iných horľavých látok, môže viesť k nenapraviteľnému poškodeniu vysávača alebo jeho častí, a taktiež niesť riziko úrazu elektrickým prúdom, požiaru alebo výbuchu. Pred zmenou druhu práce je potrebné vždy vyprázdniť, očistiť a osušiť nádobu vysávača. Nečistoty ponechané v nádobe po predchádzajúcej práci môžu narušiť prácu v prípade zmeny jej druhu. Nikdy nevysávajte horúce, žeravé alebo horiace predmety. Mohlo by to spôsobiť požiar alebo výbuch a vystaviť používateľa váž- nym zraneniam alebo smrti. Maximálna teplota vysávaných nečistôt by nemala byť vyššia ako 40 stupňov C. Pristroj je určený pre prácu v uzavretých miestnostiach a nemal by byť vystavený pôsobeniu vody, vrátane atmosférických zrážok. Pred pripojením zástrčky napájacieho kábla uisťte sa, že parametre napájacej sieti zodpovedajú parametrom, ktoré vidíte na štítku prístroja. Pred každým použitím skontrolujte stav pristroja, vrátane stavu napájacieho kábla a zástrčky. Ak zistíte akékoľvek chyby, nemali by ste prístroj používať. Poškodené káble a vodiče by mali byť vymenené za nové v špecializovanom servise. Miera ochrany uvedená v tabuľke s technickými údajmi bude zaistená, ak bude prístroj pripojený k zásuvke s aspoň rovnakou mierou ochrany. Pred začatím údržbárskych činností na prístroji uisťte sa, že zástrčka napájacieho kábla bola odpojená od sieťovej zásuvky. Prístroj by mal byť uchovávaný mimo dosahu nepovolaných osôb, najmä detí. Aj počas prevádzky je potrebné si dať pozor, aby sa prístroj nachádzal mimo dosahu nepovolaných osôb, najmä detí. Premiestňujte zariadenie pomocou rukoväte, nepresúvajte prístroj tiahnutím za napájací kábel. Ak používate vysávač ako dúchadlo, postavenie výstupného otvoru hadice smerom k ľuďom a zvieratám je zakázané. Pravidelne kontrolujte stav hadice. Je zakázané používať vysávač s poškodenou hadicou.41

OBSLUHA ZARIADENIA Príprava na prácu Skontrolujte nádobu vysávača, vyprázdnite ho z odpadov, ak je to potrebné. Skontrolujte stav fi ltrov. V prípade znečistenia, fi ltre určené pre prácu za sucha (papierové) a fi ltre z netkaných textílií by mali byť čistené výlučne za sucha a pomocou prúdu stlačeného vzduchu s tlakom maximálne 0,3 MPa. Ak sa znečistenia nedajú odstrániť z fi ltra, je potrebné ho vymeniť za nový. Filtre určené pre prácu za mokra (špongiové) môžete očistiť ponorením do vlažnej vody s pridaním mydla. Po očistení vypláchnite v čistej vode a odstráňte nadbytok vody stláčaním. Nežmýkajte. Nechajte vyschnúť. Skontrolujte stav tesnení, ak zistíte poškodenia, vymeňte tesnenia za nové. POZOR! Prevádzka vysávača bez riadne namontovaného vzduchového fi ltra je zakázaná. Môže to spôsobiť poškodenie vysáva- ča, a taktiež byť príčinou úrazu elektrickým prúdom. Základňa vysávača je vybavená možnosťou montáže kolies. Predné otočné kolieska upevnite vsunutím osí kolies do otvorov v základni nádoby (II). Zadné kolieska sú namontované továrensky. Zdvihnite zadnú rukoväť, to uľahčí premiestňovanie vysávača počas práce. Zložená rukoväť uľahčuje skladovanie vysávača. Vysávač je vybavený dvoma osobitnými nádobami. Horná nádoba je určená iba pre prácu za sucha, je vybavená vrecom pre opakované použitie. Dolná nádoba je určená pre prácu za mokra, ako aj za sucha. Dolná nádoba nemá možnosť vloženia vreca, ale je potrebne v nej zmeniť fi lter v závislosti od zvoleného druhu práce. Filter sa nachádza v prednej časti veka nádoby. Vložte rámec fi ltra do vodidiel (III). Filter vyrobený z papiera je určený pre prácu za sucha. Filter vyrobený zo špongie je určený pre prácu za mokra. Nepoužívajte nevhodný druh fi ltrov. Použitie fi ltra určeného pre prácu za sucha pre fi ltrovanie počas práce za mokra môže viesť k poškodeniu fi ltra, ktoré môže spôsobiť poškodenie vysávača. Použitie fi ltra určeného pre prácu za mokra pre fi ltrovanie počas práce za sucha nezaistí vhodnú úrovne fi ltrácie, čo môže viesť k poškodeniu vysávača. Kryt vysávača je vybavený plavákom (IV), ktorý preruší prívod vzduchu vždy, keď dolná nádoba bude preplnená. Pred začiatkom práce uisťte sa, že plavák a vedenia, po ktorých sa pohybuje, nie sú poškodené, sú čisté a umožňujú voľný pohyb plaváka. Každá aktivácia plaváka je signalizovaná hlasnejším chodom motora a znížením sily odsávania. Pozor! Použitie vysávača bez riadne fungujúceho plaváka je zakázané. Horná nádoba je vybavená samostatným vekom, na ktorom je potrebné namontovať vrece. Veko môžete otvoriť stlačením tlačidla uvoľňujúceho západku veka (V) Vstupný otvor vreca nasuňte na vnútornú časť miesta pripevnenia hadice (VI) takým spôsobom, aby tesnenie okolo otvoru vrecia úplne priliehalo k miestu pripevnenia hadice. Dolný okraj vrecia je vybavený uzáverom, ktorý umožňuje vyprázdnenie vreca. Pred vložením vreca do nádoby uisťte sa, že vrece je uzavreté (VII). Veko namontujte na hornom okraji nádoby vysávača takým spôsobom, aby priliehalo po celom obvode. Pomocou uzáverov pritlačte veko k nádobe. Dajte si pozor na to, že sa na kryte nachádzajú označené miesta, ktoré umožňujú získanie správnej tesnosti (VIII). K výstupnému otvoru pripojte elastickú hadicu. Pripojenia hadice vsuňte do otvoru takým spôsobom, aby zárezy na nej narazili na výstupky vstupného otvoru, následne otočte v smere šípky označenej „CLOSE” (VI). Uisťte sa, že sa hadica nevysune z otvoru počas prevádzky. Vstupný otvor, ktorý sa nepoužíva pre prácu musí byť uzatvorený pomocou dodaného viečka. Viečko inštalujte analogickým spô- sobom, ako v prípade hadice: vsuňte a otočte (IX). Ponechanie druhého otvoru bez uzáveru spôsobí zníženie výkonu vysávača a môže spôsobiť aj náhodne nasávanie predmetov do nádoby vysávača. Spojte dve časti trubice vsunutím užšieho konca trubice do širšieho (X). Následne spojte trubicu s voľným koncom elastickej hadice vsúvajúc užší koniec hadice do širšieho konca trubice (XI). Analogickým spôsobom na voľnom konci trubice pripevnite príslušenstvo v podobe kefy alebo úzkej hubice (XII). Vyberte príslušenstvo vhodné pre vybraný druh práce. Kefa je určená pre čistenie veľkých a plochých povrchov, a úzka hubica pre miesta, ktoré sa nedá dosiahnuť pomocou širokej koncovky. Pre demontáž hadice otočte jeho spoje v smere šípky, ktorá je označená „OPEN”, a následne vysuňte spoje z vstupného otvoru. Demontáž predlžovacích trubíc a koncoviek vykonávajte opačným postupom, ako v prípade montáže. Vysávač umožňuje pripojenie hadice aj k výstupnému otvoru, a preto je ho možné použiť ako dúchadlo. Hadica sa pripája podob- ným spôsobom, ako k vstupnému otvoru: vsunutie a otočenie za účelom blokovania. V tomto prípade jeden z vstupných otvorov je potrebné uzavrieť. Kryt vysávača je vybavený držiakmi, ktoré umožňujú dočasne pripevnenie príslušenstva po dobu prevádzkovania alebo sklado- vania vysávača. V držiakoch môžete umiestniť predlžovacie trubice a hubice.42

Práca s vysávačom POZOR! Práca vysávačom s horúcim popolom je zakázaná. Teplota odpadov vysávaných vysávačom nesmie byť vyššia ako 40 stupňov C. Uisťte sa, že všetky prípravné činnosti boli vykonané správne. Uisťte sa, že sa zapínač vysávača nachádza v polohe vypnutý – „O”. Zásuvku napájacieho kábla vložte do elektrickej zásuvky a zapínač prepojte do polohy zapnutý „I” (XIII). Vysávač je vybavený voličom, ktorý umožňuje nastavenie sily vysávania (XIV). Odporúča sa nastavenie najnižšej potrebnej sily pre daný druh práce. Otočenie voliča v smere symbolu „MAX” zvyšuje silu vysávania, otočenie voliča v smere symbolu „MIN” znižuje silu vysávania. Pre zastavenie práce vysávača postavte spínač do polohy vypnutý – „O” Kefa je vybavená páčkou na vysunutie štetín. Štetiny je potrebné vysunúť počas upratovania hladkých, tvrdých povrchov. Podla- hové krytiny a koberce sa odporúča upratovať so vsunutými štetinami. Po ukončení práce vypnite vysávač spínačom a odpojte zástrčku napájacieho kábla od elektrickej zásuvky. Začnite údržbárske činnosti. Ak všimnete zníženie výkonu počas práce za sucha s použitím hornej nádoby, môže to znamenať zanesený fi lter. Môžete skú- siť očistiť fi lter pomocou funkcie obrátenia smeru ťahu. Stlačte a niekoľko sekúnd podržte tlačidlo obrátenia smeru ťahu (XV). Opakujte tento postup niekoľkokrát. Ak napriek tomu budete aj naďalej vidieť zníženie výkonu, prerušte prácu, odpojte zástrčku napájacieho kábla vysávača od zásuvky a očisťte fi lter ručne alebo nahraďte ho novým. Vyprázdnenie nádoby vysávača Po ukončení práce za sucha odmontujte kryt vysávača a kontrolujte stav naplnenia nádoby. Vzhľadom na objem nádoby sa od- porúča jej vyprázdnenie po každom použití. Bude to ľahšie, ako vyprázdnenie plnej nádoby. Po ukončení práce za mokra, odstráňte kryt vysávača. Nečistoty zostávajúce v nádobe môžete odstrániť nakláňajúc nádobu. Po vyprázdnení vyčisťte nádobu pomocou prúdu vody a dôkladne vysušte. Vstavaná elektrická zásuvka Vysávač má vstavanú elektrickú zásuvku, ktorá je určená pre napájanie elektrického náradia, ktoré patrí do I. a II. triedy elek- trickej izolácie. Umožňuje to ľahšie použitie vysávača ako prístroja na odsávanie prachu vznikajúceho počas práce. Napájanie v zásuvke vznikne v chvíli pripojenia zástrčky napájacieho kábla vysávača k elektrickej zásuvke. Z tohto dôvodu pred pripojením vysávača k elektrickej sieti a elektrického náradia k zásuvke vysávača uisťte sa, že spínače obidvoch prístrojov sa nachádzajú v polohe „vypnutý”. Po pripojení vysávača k výstupu odsávača prachu elektrického náradia (pre tento účel môže byť potrebný vhodný adaptér, ktorý nie je súčasťou dodávky s vysávačom) a zástrčky elektrického náradia k zásuvke vysávača, môžete spustiť vysávač nastavením spínača do polohy „I”, vysávač začne prácu bez ohľadu na prácu elektrického náradia, a bude fungovať až do prepnutia spínača do polohy „O”. Odporúčaným režimom práce je automatický režim. Za týmto účelom nastavte spínač do polohy „II” po pripojení vysávača do výstu- pu odsávania prachu elektrického nástroja a zástrčku elektrického nástroja do zásuvky vysávača. Vysávač sa spustí automatický po krátkej dobe od spustenia elektrického náradia, taktiež sa automaticky vypne po krátkej dobe od vypnutia elektrického náradia. Bez ohľadu na zvolený druh práce, po skončení práce vypnite vysávač nastavením spínača do polohy „O”, následne odpojte zástrčku vysávača od elektrickej zásuvky, zástrčku elektrického nástroja od zásuvky na vysávači a začnite vykonávať údržbárske činnosti. Pozor! Ak počas práce zistíte podozrivé vibrácie, zníženie sily vysávania alebo prácu motora bude počuť hlasnejšie, to môže znamenať naplnenie nádoby alebo upchatie hadice, predlžovacích trubíc alebo hubice. V tomto prípade by ste mali okamžite vyp- núť vysávač spínačom a odpojiť zástrčku napájacieho kábla od elektrickej zásuvky. Následne vyprázdnite nádobu a skontrolujte priechodnosť hadice a hubice. Očisťte, ak je to potrebné. Ak uvoľnenie hadice, predlžovacích trubíc alebo hubice nebude možné, nahraďte ich novými pred opätovným začatím práce. Pozor! Pri použití vysávača ako dúchadla uisťte sa, že nádoba je očistená zo všetkých odpadkov, vrece je odstránené a fi lter je vy- čistený alebo vymenený za nový. Existuje riziko vtiahnutia nečistôt, ktoré sa nachádzajú v nádobe alebo vo vreci, cez výstupný otvor. Údržba vysávača Pozor! Pred začatím akýchkoľvek údržbárskych činností uisťte sa, že zástrčka napájacieho kábla je odpojená od elektrickej zásuvky. Po každom použití vysávača skontrolujte nádobu, tesnenie veka a vzduchové fi ltre tak, ako je popísané v bode ”Príprava na prácu”.43

Vonkajšie časti vysávača očisťte pomocou prúdu stlačeného vzduchu pri tlaku, ktorý nie je väčší ako 0,3 MPa. Osobitnú pozornosť venujte priechodnosti vetracích otvorov, vstupných a výstupných. Ak je to potrebné, očisťte pomocou prúdu stlačeného vzduchu pri tlaku, ktorý nie je väčší ako 0,3 MPa. Na čistenie ventilačných otvorov nepoužívajte kovové, alebo ostré predmety. Neponá- rajte vysávač do vody za účelom vyčistenia. Hadicu vysávača musíte skontrolovať na poškodenia po a pred každým použitím. Použitie poškodenej hadice je zakázané. V prípade vtiahnutia vody alebo mokrých nečistôt, očisťte vnútro vysávača, elastickú hadicu, predlžovacie trubice a koncovky (hubice) hneď po ukončení práce. Zaschnuté nečistoty môžu spôsobiť nenapraviteľné poškodenie vysávača alebo jeho častí. Vnútro hadice a predlžovacích trubíc očisťte pomocou prúdu vody po predchádzajúcom odpojení ich od vysávača, nechajte vyschnúť. Silnejšie znečistenia z krytu odstráňte pomocou mäkkej handričky.44
