YT85715 - Siurblys Yato - Nemokama naudojimo instrukcija
Raskite įrenginio instrukciją nemokamai YT85715 Yato PDF formatu.
| Produkto tipas | Sausas ir šlapias dulkių siurblys |
| Prekės ženklas | Yato |
| Modelis | YT85715 |
| Vardinė įtampa | 220-240 V |
| Dažnis | 50/60 Hz |
| Vardinė galia | 1600 W |
| Maksimali prijungimo galia | 2000 W |
| Darbinis vakuumas | 18 kPa |
| Rezervuaro talpa | 30 L |
| Izoliacijos klasė | I |
| Apsaugos laipsnis | IPX4 |
| Svoris | 8 kg |
| Pagrindinės funkcijos | Sausas ir šlapias siurbimas, pūtimas, integruotas lizdas elektriniams įrankiams |
| Filtrai | Sausas popierinis filtras, šlapias kempinės filtras (nuimami) |
| Dulkių maišelis | Daugkartinis maišelis viršutiniam rezervuarui (sausas) |
| Pridedami priedai | Lanksti žarna, prailginimo vamzdis, platus šepetys, siauras antgalis |
| Sauga | Automatinis plūdės išjungimas perpildymo atveju, apsauga nuo vandens purslų IPX4 |
| Priežiūra ir valymas | Filtrų valymas suslėgtu oru arba muiluotu vandeniu (kempinė), reguliarus rezervuaro ištuštinimas |
| Atsarginės dalys | Filtrai, maišeliai, žarnos, antgaliai prieinami |
| Taisomumas | Filtrai ir maišeliai keičiami vartotojo; kiti remontai specializuotame servise |
| Bendra informacija | Naudojimas ant kietų grindų ir kilimų, nesiurbkite degių ar karštų medžiagų (>40°C) |
Dažnai užduodami klausimai - YT85715 Yato
Naudotojų klausimai apie YT85715 Yato
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Siurblys PDF formatu nemokamai! Raskite savo instrukciją YT85715 - Yato ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. YT85715 prekės ženklo Yato.
NAUDOJIMO INSTRUKCIJA YT85715 Yato
- dulkių siurblio dangtis
- talpykla
- ratelis
- ratelio pagrindas
- jvedimo anga
- išvedimo anga
- jungiklis
- fi ltras darbui sausai
- fi ltras darbui šlapiai
- maišelis
- vamzdis
- lanksti žarna
- šepetukas
- siauras antgalis
- elektros lizdas
- siurbimo jėgos reguliavimas
LV
Simbolis nurodo, kad suvartoti elektroniniai ir elektriniai jrenginiai turi būti selektyviai surenkami. Suvartoti elektriniai jrankiai, – tai antrinės žaliavos – jų negalima išmesti į namų ūkio atliekų konteinerį, kadangi savo sudėtyje turi medžiagų pavojingų žmgaus sveikatai ir aplinkai! Kviečiame aktyviai bendradarbiauti ekonomiškame natūralių ište- klių tvarkyme perduodant netinkamą vartoti įrankį i suvartotų elektros įrenginių surinkimo punktą. Šalinamų atliekų kiekiui apriboti yra būtinas jų pakartotinis panaudojimas, reciklingas arba medžiagų atgavimas kitoje perdirbtoje formoje.
VIDES AIZSARDZIBA

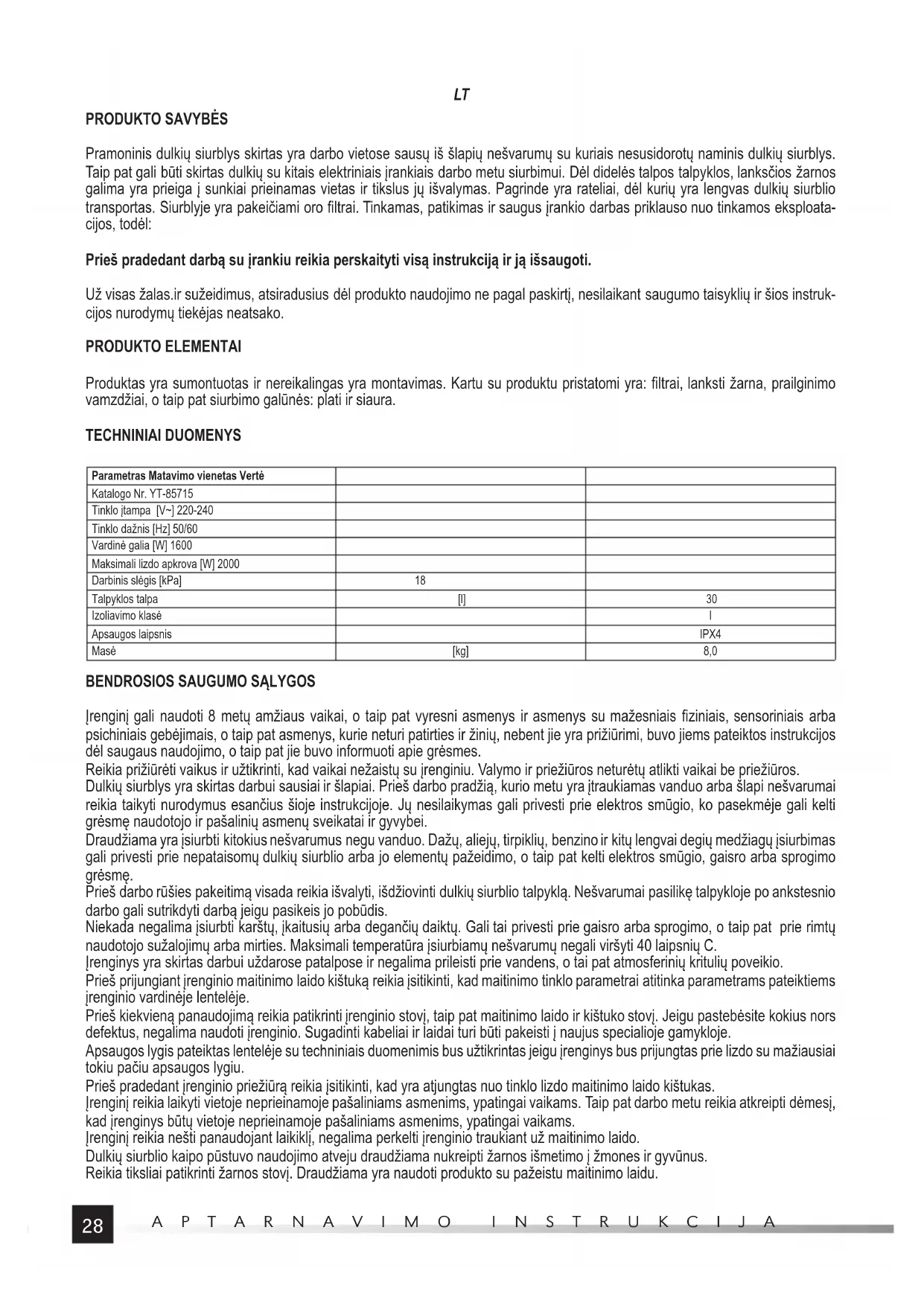

Pramoninis dulkių siurblys skirtas yra darbo vietose sausų iš šlapių nešvarumų su kuriais nesusidorotų naminis dulkių siurblys. Taip pat gali būti skirtas dulkių su kitais elektriniais įrankiais darbo metu siurbimui. Dėl didelės talpos talpyklos, lanksčios žarnos galima yra prieiga į sunkiai prieinamas vietas ir tikslus jų išvalymas. Pagrinde yra rateliai, dėl kurių yra lengvas dulkių siurblio transportas. Siurblyje yra pakeičiami oro filtrai. Tinkamas, patikimas ir saugus įrankio darbas priklauso nuo tinkamos eksploatacijos, todėl:
Prieš pradedant darbą su įrankiu reikia perskaityti visą instrukciją ir ją išsaugoti.
Už visas žalas.ir sužeidimus, atsiradusius dėl produkto naudojimo ne pagal paskirtį, nesilaikant saugumo taisyklių ir šios instrukcijos nurodymų tiekėjas neatsako.
PRODUKTO ELEMENTAI
Produktas yra sumontuotas ir nereikalingas yra montavimas. Kartu su produktu pristatomi yra: filtrai, lanksti žarna, prailginimo vamzdžiai, o taip pat siurbimo galūnės: plati ir siaura.
TECHNINIAI DUOMENYS
| Parametras Matavimo vienetas Vertė | ||
| Katalogo Nr. YT-85715 | ||
| Tinklo įtampa [V~] 220-240 | ||
| Tinklo dažnis [Hz] 50/60 | ||
| Vardinė galia [W] 1600 | ||
| Maksimali lizdo apkrova [W] 2000 | ||
| Darbinis slėgis [kPa] | 18 | |
| Talpyklos talpa | [l] | 30 |
| Izoliavimo klasė | l | |
| Apsaugos laipsnis | IPX4 | |
| Masė | [kg] | 8,0 |
BENDROSIOS SAUGUMO SÁLYGOS
Irenginj gali naudoti 8 metu amžiaus vaikai, o taip pat vyresni asmenys ir asmenys su mažesniais fiziniais, sensoriniais arba psichiniais gebėjimais, o taip pat asmenys, kurie neturi patirties ir žinių, nebent jie yra prižiūrimi, buvo jiems pateiktos instrukcijos del saugaus naudojimo, o taip pat jie buvo informuoti apie grėsmes.
Reikia prižiūrėti vaikus ir užtikrinti, kad vaikai nežaistų su įrenginiu. Valymo ir priežiūros neturėtų atlikti vaikai be priežiūros.
Dulkių siurblys yra skirtas darbui sausiai ir šlapiai. Prieš darbo pradžią, kurio metu yra įtraukiamas vanduo arba šlapi nešvarumai reikia taikyti nurodymus esančius šioje instrukcijoje. Jų nesilaikymas gali privesti prie elektros smūgio, ko pasekmėje gali kelti grėsmę naudotojo ir pašalinių asmenų sveikatai ir gyvybei.
Draudžiama yra įsiurbti kitokius nešvarumus negu vanduo. Dažų, aliejų, tirpiklių, benzino ir kitų lengvai degių medžiagų įsiurbimas gali privesti prie nepataisomų dulkių siurblio arba jo elementų pažeidimo, o taip pat kelti elektros smūgio, gaisro arba sprogimo grėsme.
Prieš darbo rūšies pakeitimą visada reikia išvalyti, išdžiovinti dulkių siurblio talpyklą. Nešvarumai pasilikę talpykloje po ankstesnio darbo gali sutrikdyti darba jeigu pasikeis jo pobūdis.
Niekada negalima įsiurbti karštu, įkaitusių arba degančių daiktų. Gali tai privesti prie gaisro arba sprogimo, o taip pat prie rimtų naudotojo sužalojimų arba mirties. Maksimali temperatūra įsiurbiamų nešvarumų negali viršyti 40 laipsnių C.
Irenginys yra skirtas darbui uždarose patalpose ir negalima prileisti prie vandens, o tai pat atmosferinių kritulių poveikio.
Prieš prijungiant jrenginio maitinimo laido kištuką reikia jsitikinti, kad maitinimo tinklo parametrai atitinka parametrams pateiktiems jrenginio vardinėje lentelėje.
Prieš kiekvieną panaudojimą reikia patikrinti jrenginio stovj, taip pat maitinimo laido ir kištuko stovj. Jeigu pastebėsite kokius nors defektus, negalima naudoti jrenginio. Sugadinti kabeliai ir laidai turi būti pakeisti į naujus specialioje gamykloje.
Apsaugos lygis pateiktas lentelêje su techniniais duomenimis bus užtikrintas jeigu jrenginys bus prijungtas prie lizdo su mažiausiai tokiu pačiu apsaugos lygiu.
Prieš pradedant jrenginio priežiūrą reikia jsitikinti, kad yra atjungtas nuo tinklo lizdo maitinimo laido kištukas.
Jrenginj reikia laikyti vietoje neprieinamoje pašaliniams asmenims, ypatingai vaikams. Taip pat darbo metu reikia atkreipti dėmesį, kad jrenginys būtu vietoje neprieinamoje pašaliniams asmenims, ypatingai vaikams.
Irenginj reikia nešti panaudojant laikiklj, negalima perkelti jrenginio traukiant už maitinimo laido.
Dulkių siurblio kaipo pūstuvo naudojimo atveju draudžiama nukreipti žarnos išmetimo j žmones ir gyvūnus.
Reikia tiksliai patikrinti žarnos stovj. Draudžiama yra naudoti produkto su pažeistu maitinimo laidu.
Patikrinti dulkių siurblio talpykla, esant reikalui reikia pašalinti atliekas.
Patikrinti filtrų stovi Nešvarumų atveju filtrus skirtus darbui sausai (popierinius) o taip pat iš pluoštų reikia valyti vien tik sausai su suspausto oro srautu, kur slėgis nėra didesnis negu 0,3 MPa. Jeigu nešvarumų negalima pašalinti iš filtro, reikia juos pakeisti j naujus. Filtrai skirti darbui šlapiai (kempininiai) galima išvalyti panardinant juos šiltame vandenyje su muilu. Po išvalymo išplauti švariame vandenyje ir lengvai išsunkti vandens perteklių. Negalima stipriai išsunkti Palaukti kol visiškai išdžius.
Patikrinti tarpiklių stovį, jeigu bus pastebėti pažeidimai, reikia tarpiklius pakeisti į naujus.
PASTABA! Draudžiama yra dirbti su dulkių siurbliu be tinkamai sumontuoto oro filtro. Gali tai privesti prie dulkių siurblio pažeidi-mo, o taip pat prie elektros srovės smūgio.
Dulkių siurblio pagrinde yra ratelių montavimo galimybė Sukamuosius priekinius ratelius montuoti įstumiant ratelių įtvarus į talpyklos pagrindo angas (II). Galiniai rateliai buvo sumontuoti gamykloje.
Galinę rankeną reikia pakelti, padės jį judėti dulkių siurbliui darbo metu. Sudedama rankena palengvina dulkių siurblio sandėlia-vimą.
Siurblyje yra dvis atskiros talpyklos. Viršutinė talpykla skirta vien tik darbui sausai, daugkartinio panaudojimo maišelis. Apatinė talpykla yra skirtai darbui sausai kaip ir šlapiai. Apatinėje talpykloje nėra maišelio montavimo galimybės, bet reikia pakeisti jame fi ltrą priklausomai nuo pasirinkto darbo rūšies.
Filtras yra priekinėje talpyklos dangčio dalyje. Reikia įstumti rėmelius su filtrus į kreipiančiąsias (III). Filtras pagamintas iš popieriaus yra skirtas darbui sausai. Filtras pagamintas iš kempinės yra skirtas darbui šlapiai.
Negalima naudoti netinkamos filtro rūšies. Filtro, skirto darbui sausai filtravimui darbo šlapiai metu prives prie filtro pažeidimo, kuris gali privesti prie dulkių siurblio pažeidimo. Filtro, skirto darbui šlapiai filtravimui darbo sausai neužtikrins atitinkamo filtravimo lygio, o tai gali privesti prie dulkių siurblio pažeidimo.
Dulkių siurblyje yra įmontuotas plaukikas (IV), kuris neleidžia patekti orui kiekvieną kartą, kai apatinė talpykla yra pilna. Prieš darbo pradžią reikia įsitikinti, ar plaukikas ir kreipiančiosios, kuriose jis juda nėra pažeistos, yra švarios ir užtikrina laisvą plaukiko judėjimą. Kiekvienas plaukiko veikimas yra signalizuojamas garsesniu variklio darbu, o taip pat siurbimo jėgos sumažėjimo.
Pastaba! Draudžiama yra naudoti dulkių siurblį be tinkamai veikiančio plaukiko.
Viršutinė talpykla turi atskirą dangtį, prie kurio reikia pritvirtinti maišelį. Dangtį galima atidaryti paspaudžiant dangčio uždarymo atleidimo mygtuką (V) Maišelio įvedimo angą užstumti ant vidinės gyvačiuko tvirtinimo dalies (VI) tokiu būdu, kad tarpiklis aplink maišelio angos visiškai prisispauštų prie žarnos tvirtinimo. Apatinė maišelio briauna turi uždarymą, dėl kurio galima išvalyti maiše- lį. Prieš maišelio talpykloje pritvirtinimą reikia įsitikinti, kad maišelis buvo uždarytas (VII).
Dangtį pritvirtinti ant dulkių siurblio viršutinio krašto, tokiu būdu, kad pritaptų visu viršumi. Su skląsčiais prispausti dagtį prie talpyklos. Reikia atkreipti dėmesį į tai, kad dangtyje yra dvi pažymėtos vietos, dėl kurių galima pasiekti tinkamą sujungimo sandarumą (VII).
Prijungti prie jvedimo angos lanksčia žarną. Žarnos prijungimus reikia įstumti į angą, tokiu būdu, kad įpjovimai esantys joje pataikytų ant jvedimo angos įpjovimų, o vėliau persukti kryptimi pagal strėlę „CLOSE“ (VIII). Įsitikinti, kad žarna neišsistums iš angos darbo metu.
Ivedimo angą nepanaudotą darbui reikia użdaryti su pristatyta danga. Dangtį reikia pritvirtinti analoginiu būdu kaip žarną: įstumti ir pasukti (IX). Antros angos neuždengtos palikimas prives prie dulkių siurblio efektyvumo sumažėjimo, o taip pat gali privesti prie nepageidaujamo daiktų į dulkių siurblio vidų įtraukimo.
Sujungti abi vamzdžių dalis su savimi, įstumiant siauresnį vamzdžio galą į platesnį (IX). Vėliau vamzdį sujungti su laisvu lanksčios žarnos antgaliu, taip pat įstumiant siauresnį žarnos antgalį į platesnį vamzdžio antgalį (X).
Analoginiu būdu ant laisvo vamzdžio antgalio pritvirtinti aksesuarą, tokį kaip šepetys arba siauras siurbimo antgalis (XI).
Reikia pasirinkti atitinkamą aksesuarą nustatytai darbo rūśiai. Šepetys yra skirtas didelių ir plokščių paviršių valymui, o siauras antgalis neprieinamoms vietoms su plačios galūnės pagalba.
Kad išmontuoti žarną reikia apsukti jo jungtis, kryptimi nurodyta strėle, aprašyta „OPEN“, o vėliau išstumti jungti iš įvedimo angos.
Prailginimo vamzdžių o taip pat galūnių išmontavimą reikia atlikti atvirkščiai kaip montavimą.
Dulkių siurblys suteikia galimybę prijungti žarną taip pat prie išvedimo angos, dėl to galima jį naudoti kaip pūstuvą. Žarną reikia prijungti panašiu būdu kaip prie įvedimo angos: įstumti ir užblokuoti ir apsukti kad užblokuoti. Tokiu atveju vieną iš įvedimo angų reikia uždengti.
LT
Ratelių laikikliai ir dulkių siurblio dangtis turi laikiklius su kuriais gali laikinai pritvirtinti įrangą darbo metu arba dulkių siurblio laikymo metu. Pagrindo laikikliuose galima pritvirtinti prailginimo vamzdžius, o taip pat siurbimo galūnes.
Darbas su dulkių siurbliu
PASTABA! Draudžiama yra dirbti su dulkiu siurbliu esant karštiems pelenams. Ítraukiamų per dulkių siurblį liekanų negali viršyti 40 laipsnių C.
Reikia jsitikinti ar tinkamai buvo atlikti visi pasiruošimo veiksmai.
Isitikinti, kad dulkių siurblio jungiklis yra išjungtas pozicijoje - „O“.
Maitinimo laido kištuką jdėti j tinklinį lizdą, o vėliau jungiklj perjungti j „I“ poziciją (XII).
Dulkių siurblyje yra rankena, dėl kurios yra galimas dulkių siurblio traukimo lygįo reguliavimas (XIV). Rekomenduojama nustatyti žemiausia reikalaujamą traukimo lygį nustatytam darbui. Rankenos sukimas „MAX“ simbolio kryptimi padidina dulkių siurblio siurbimo lygį, rankenos sukimas „MIN“ simbolio kryptimi mažina dulkių siurblio siurbimo lygį.
Kad sustabdyti dulkių siurblio darbą reikia persukti jungiklj i poziciją: išjungtasa - „O“
Šepetyje yra svirtis, kuri išstumia šerius. Šerius reikia išstumti lygių, kietų paviršių valymo metu. Kilimines dangas, o taip pat kilimus rekomenduojama valyti su paslėptais šeriais.
Po užbaigto darbo išjungti dulkių siurblį jungikliu, o vėliau atjungti maitinimo laido kištuką iš tinklinio lizdo. Pradėti dulkių siurblio priežiūros veiksmus.
Jeigu darbo metu sausai panaudojant viršutinę talpyklą bus pastebėtas efektyvumo sumažėjimas, tai gali reikšti, kad yra užsikišęs filtras. Galima pabandyti išvalyti filtrą su siurbimo krypties pakeitimo funkcija. Reikia paspausti ir prilaikyti per kelias sekundes siurbimo krypties pakeitimo mygtuką (XV). Kelis kartus pakartoti procedūrą. Jeigu vis dėl to bus matomas efektyvumo sumažėjimas. Reikia nutraukti darbą, atjungti dulkių siurblio maitinimo laido kištuką iš lizdo ir išvalyti filtrą rankiniu būdu arba pakeisti jį i naują.
Dulkių siurblio talpyklos valymas (XIII)
Po užbaigto darbo sausai reikia išmontuoti dulkių siurblio dangtį ir patikrinti maišelio pripildymo stovį. Dėl talpyklos talpos, rekomenduojama ją išvalyti po kiekvieno panaudojimo. Tai bus lengviau negu visos talpyklos valymas.
Po užbaigto darbo šlapiai reikia išmontuoti dulkių siurblio dangtį. Nešvarumus esančius talpykloje galima pašalinti palenkiant talpyklą. Po išvalymo talpyklą reikia išvalyti su vandens srautu, o vėliau tiksliai išvalyti sausai.
Imontuotas elektros lizdas
Đulkių siurblyje yra įmontuotas elektros lizdas, kuris yra skirtas elektrinių jrankių, iš I ir II klasės elektros izoliacijos maitinimui.
Todėl galima panaudoti dulkių siurblių kaip dulkių, kurios atsiranda darbo metu įsiurbimo instaliacija. Įtampa lizde atsiranda kuomet yra prijungiama dulkių siurblio maitinimo laido kištukas į elektros tinklo lizdą. Dėl to prieš dulkių siurblio prijungimą į maitinimo tinkla, o taip pat elektros įrankiai į dulkių siurblio lizdą reikia įsitikinti, kad abieju įrenginių jungikliai randasi išjungtoje pozicijoje.
Prijungus dulkių siurbli prie elektrinių jrenginių dulkių ištraukimo angą (tam tikslui gali būti reikalingas atitinkamas adapteris, kurio nėra dulkių siurblio įrangoje), o taip pat elektros jrenginio kištukai į dulkių siurblio lizdą, galima dulkių siurbli įjungti perjungiant jungikli į „I” poziciją, dulkių siurblys pradės darbą nepriklausomai nuo elektros įrankio darbo ir dirbs iki jungiklio į „O” į perjungimo poziciją.
Rekomenduojamas darbo režimas yra automatinis režimas. Tam tikslui po dulkių siurblio prie elektros įrankio dulkių ištraukimo angos prijungimo, o elektros įrankio kištukai prie dulkių siurblio lizdo, reikia jungiklį perstatyti į „Il” poziciją. Dulkių siurblys įsijungs automatiškai praėjus akimirkai po elektros įrankio įjungimo ir išsijungs automatiškai, taip pat pat praėjus akimirkai nuo elektros įrankio išjungimo.
Nepriklausomai nuo pasirinkto darbo režimo, po užbaigto darbo reikia išjungti dulkių siurbliį perjungiant jungikli į „O” poziciją, vėliau atjungti dulkių siurblio kištuką iš lizdo, elektros įrankio kištuką atjungti iš dulkių siurblio lizdo ir pradėti priežiūros darbus.
Pastaba! Jeigu darbo metu bus pastebėti įtartini virpesiai, traukimo jėgos sumažėjimas arba bus girdimas garsesnis variklio darbas, tai gali reikšti talpyklos užpildymą arba žarnos, prailgin imo vamzdžių arba siurbimo galūnės užkimšimą. Tokiu atveju reikia dulkių siurblį nedelsiant išjungti jungikliu, o taip pat išimti maitinimo laido kištuką iš tinklinio lizdo. Vėliau išvalyti talpyklą, o taip pat patikrinti žarnos pralaidumą, o taip pat galūnes. Esant reikalui išvalyti. Jeigu nebus žarnos, prailginimo vamzdžių arba siurbimo galūnių išvalymo galimybės reikia jas pakeisti į naujas prieš pradedant tolimesnį darbą.
Pastaba! Jeigu dulkių siurblys bus naudojamas kaip pūstuvas, reikia įsitikinti, ar talpyklės buvo išvalytos visos atliekos, buvo išimtas maišelis, filtras išvalytas arba pakeistas į naują. Yra nešvarumų, sukauptų talpykloje arba maišelyje per išmetimo angą įsiurbimo rizika.
Dulkių siurblio priežiūra
Pastaba! Prieš pradedant kokius nors priežiūros veiksmus, reikia įsitikinti, kad maitinimo laido kištukas yra atjungtas iš maitinimo lizdo.
LT
Po kiekvieno dulkių siurblių panaudojimo reikia patikrinti talpyklą, dangčio tarpiklj, o taip pat oro filtrus, aprašytus taške: „Paruošimas darbui”
Dulkių siurblj išorėje valyti suspausto oro srautu, kur slėgis nedidesnis negu 0,3 MPa. Ypatingą dėmesį reikia atkreipti į vėdinimo, išvedimo kaip ir įvedimo angų pralaidumą. Esant reikalui valyti suspausto oro srautu, kur slėgis nedidesnis negu 0,3 MPa. Negalima naudoti metalinių daiktų, skirtų vėdinimo angų valymui. Negalima nardinti dulkių siurblio vandenyje, kad jį išvalyti. Dulkių siurblio žarną reikia patikrinti po ir prieš kiekvieną panaudojimą, pažeidimų atžvilgiu. Draudžiama yra naudoti pažeistą žarną. Vandens ar šlapių daiktų įsiurbimo atveju, reikia išvalyti dulkių siurblio vidų, lanksčią žarną, prailginimo vamzdžius, o taip pat galūnes nedelsiant po darbo užbaigimo. Išdžiūvę nešvarumai gali privesti prie pastovaus dulkių siurblio arba jo elementų pažeidimo. Žarnos vidų, o taip pat prailginimo vamzdžių reikia išvalyti su vandens srautu, po ankstesnio atjungimo nuo siurblio, o vėliau palikti kol visiškai išdžius. Didesnius nešvarumus esančius korpuse pašalinti su minkštu skudurėliu.
PRODUKTA APRAKSTS
Prekės ženklas : Yato
Modelis : YT85715
Kategorija : Siurblys
