| Typ produktu | Vysavač pro suché a mokré vysávání |
| Značka | Yato |
| Model | YT85715 |
| Jmenovité napětí | 220-240 V |
| Frekvence | 50/60 Hz |
| Jmenovitý výkon | 1600 W |
| Maximální zatížení zásuvky | 2000 W |
| Pracovní podtlak | 18 kPa |
| Objem nádrže | 30 L |
| Třída izolace | I |
| Stupeň krytí | IPX4 |
| Hmotnost | 8 kg |
| Hlavní funkce | Suché a mokré vysávání, ofukování, integrovaná zásuvka pro elektrické nářadí |
| Filtry | Suchý filtr papírový, mokrý filtr houbový (odnímatelné) |
| Prachový sáček | Opakovaně použitelný sáček pro horní nádrž (suché) |
| Součástí příslušenství | Flexibilní hadice, prodlužovací trubka, široký kartáč, úzká tryska |
| Bezpečnost | Automatický plovákový vypínač při přetečení, ochrana proti stříkající vodě IPX4 |
| Údržba a čištění | Čištění filtrů stlačeným vzduchem nebo mýdlovou vodou (houba), pravidelné vyprazdňování nádrže |
| Náhradní díly | Filtry, sáčky, hadice, trysky k dispozici |
| Opravitelnost | Filtry a sáčky vyměnitelné uživatelem; ostatní opravy v odborném servisu |
| Obecné informace | Použití na tvrdých podlahách a kobercích, nevysávejte hořlavé nebo horké látky (>40°C) |
Často kladené otázky - YT85715 Yato
Dotazy uživatelů ohledně YT85715 Yato
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vysavač ve formátu PDF zdarma! Najděte svůj návod YT85715 - Yato a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. YT85715 značky Yato.
NÁVOD K OBSLUZE YT85715 Yato
- víko vysavače
- nádrž
- kolečko
- podstavec kolečka
- vstupní otvor
- výstupní otvor
- vypínač
- fi ltr pro provoz nasucho
- fi ltr pro provoz namokro
- pytel
- trubka
- pružná hadice
- kartáč
- úzká sací hubice
- elektrická zásuvka
- regulace síly tahu
SK
Jmenovité napětí a frekvence
Menovité napätie a frekvencia
Přečtet návod k použití
Prečitat' návod k obsluhe
Olvasni utasítást
Citeşti instructunile
Lea la instrucción
Používej ochranné brýle
Používejte ochranné rukavice
Používajte ochranné rukavice
Symbol poukazuje na nutnost separovaného sběru opotrebovaných elektrických a elektronických zařízení. Opotrebovaná elektrická zařízení jsou zdrojem druhotných surovin – je zakázáno vyhazovat je do nádob na komunální odpad, jelikož obsahují látky nebezpečné lidskému zdraví a životnímu prostředí! Prosíme o aktivní pomoc při úsporném hospodaření s přírodními zdroji a ochraně životního prostředí tím, že odevzdáte použité zařízení do sběrného střediska použitých elektrických zařízení. Aby se omezilo množství odpadů, je nevyhnutné jejich opětovné využití, recyklace nebo jiná forma regenerace.
OCHRANA ŽIVOTNÉHO PROSTREDIA

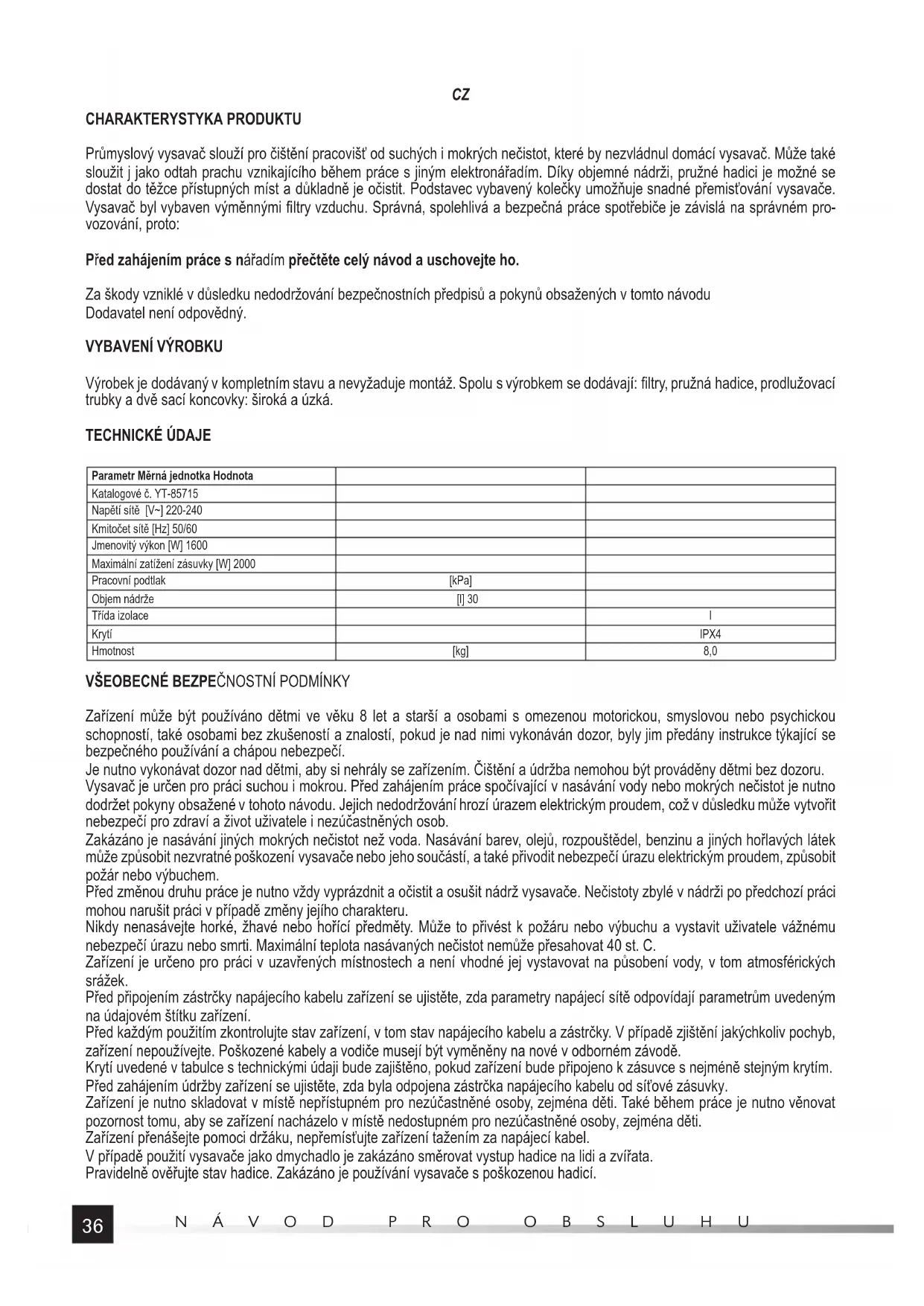

Průmyslový vysavač slouží pro čištění pracovišť od suchých i mokrých nečistot, které by nezvládnul domácí vysavač. Může také sloužit j jako odtah prachu vznikajícího během práce s jiným elektronářadím. Díky objemné nádrži, pružné hadici je možné se dostat do těžce přístupných míst a důkladně je očistit. Podstavec vybavený kolečky umožňuje snadné přemistování vysavače. Vysavač byl vybaven výměnnými filtry vzduchu. Správná, spolehlivá a bezpečná práce spotřebiče je závislá na správném provozování, proto:
Před zahájením práce s nářadím přečtěte celý návod a uschovejte ho.
Za škody vzniklé v důsledku nedodržování bezpečnostních předpisů a pokynů obsažených v tomto návodu Dodavatel není odpovědný.
VYBAVENÍ VÝROBKU
Výrobek je dodávaný v kompletním stavu a nevyžaduje montáž. Spolu s výrobkem se dodávají: filtry, pružná hadice, prodlužovací trubky a dvě sací koncovky: široká a úzká.
TECHNICKÉ ÚDAJE
| Parametr Měrná jednotka Hodnota | ||
| Katalogové č. YT-85715 | ||
| Napětí sítě [V~] 220-240 | ||
| Kmitočet sítě [Hz] 50/60 | ||
| Jmenovitý výkon [W] 1600 | ||
| Maximální zatlžení zásuvky [W] 2000 | ||
| Pracovní podtlak | [kPa] | |
| Objem nádrže | [l] 30 | |
| Třída izolace | I | |
| Krytí | IPX4 | |
| Hmotnost | [kg] | 8,0 |
VŠEOBECNÉ BEZPEČNOSTNÍ PODMÍNKY
Zařízení může být používáno dětmi ve věku 8 let a starší a osobami s omezenou motorickou, smyslovou nebo psychickou schopností, také osobami bez zkušeností a znalostí, pokud je nad nimi vykonáván dozor, byly jim předány instrukce týkající se bezpečného používání a chápou nebezpečí.
Je nutno vykonávat dozor nad dětmi, aby si nehrály se zařízením. Čištění a údržba nemohou být prováděny dětmi bez dozoru.
Vysavač je určen pro práci suchou i mokrou. Před zahájením práce spočívající v nasávání vody nebo mokrých nečistot je nutno dodržet pokyny obsažené v tohoto návodu. Jejich nedodržování hrozí úrazem elektrickým proudem, což v důsledku může vytvořit nebezpečí pro zdraví a život uživatele i nezúčastněných osob.
Zakázáno je nasávání jiných mokrých nečistot než voda. Nasávání barev, olejů, rozpouštědel, benzinu a jiných hořlavých látek může způsobit nezvratné poškození vysavače nebo jeho součástí, a také přivodit nebezpečí úrazu elektrickým proudem, způsobit požár nebo výbuchem.
Před změnou druhu práce je nutno vždy vyprázdnit a očistit a osušit nádrž vysavače. Nečistoty zbylé v nádrži po předchozí práci mohou narušit práci v případě změny jejího charakteru.
Nikdy nenasávejte horké, žhavé nebo hořící předměty. Může to přivést k požáru nebo výbuchu a vystavit uživatele vážnému nebezpečí úrazu nebo smrti. Maximální teplota nasávaných nečistot nemůže přesahovat 40 st. C.
Zařízení je určeno pro práci v uzavřených místnostech a není vhodné jej vystavovat na působení vody, v tom atmosférických srážek.
Před připojením zástrčky napájecího kabelu zařízení se ujistěte, zda parametry napájecí sítě odpovídají parametrům uvedeným na údajovém štítku zařízení.
Před každým použitím zkontrolujte stav zařízení, v tom stav napájecího kabelu a zástrčky. V případě zjištění jakýchkoliv pochyb, zařízení nepoužívejte. Poškozené kabely a vodiče musejí být vyměněny na nové v odborném závodě.
Krytí uvedené v tabulce s technickými údaji bude zajištěno, pokud zařízení bude připojeno k zásuvce s nejméně stejným krytím.
Před zahájením údržby zařízení se ujistěte, zda byla odpojena zástrčka napájecího kabelu od síťové zásuvky.
Zařízení je nutno skladovat v místě nepřístupném pro nezúčastněné osoby, zejména děti. Také během práce je nutno věnovat pozornost tomu, aby se zařízení nacházelo v místě nedostupném pro nezúčastněné osoby, zejména děti.
Zařízení prénášejte pomoci držáku, nepřemístujte zařízení tažením za napájecí kabel.
V případě použití vysavače jako dmychadlo je zakázáno směrovat vystup hadice na lidi a zvířata.
Pravidelně ověřujte stav hadice. Zakázáno je používání vysavače s poškozenou hadicí.
CZ
OBSLUHA ZAŘÍZENÍ
Příprava k práci
Zkontrolujte nádrž vysavače, v případě potřeby ji vyprázdněte od odpadů.
Zkontrolujte stav filtrů. V případě znečištění čistit filtry určené pro práci na sucho (papírové) a z netkané textilie čistěte jen na sucho pomocí proudu stlačeného vzduchu s tlakem nejvýše 0,3 MPa. Pokud se znečištění nedají odstranit z filtru, vyměňte za nové.
Filtry určené pro práci na mokro (houbové) je možno čistit ponořením ve vlažné vodě s přísadou mýdla. Po očištění je vypláchněte v čisté vodě a vymačkat přebytek vody. Ne ždímejte. Ponechte ho úplně vyschnout.
Zkontrolujte stav těsnění, pokud budou zjištěná poškození, těsnění vyměňte za nové.
POZOR! Zakázána je práce s vysavačem bez správně namontovaného filtru vzduchu. Může to vést k poškození vysavače, a také k úrazu elektrickým proudem.
Základna vysavače je vybavena možností montáže kol. Přední otočná kolečka připevněte vsunutím os kol do otvorů v základně nádoby (II). Zadní kolečka jsou namontovány továrně.
Zvedněte zadní rukojeť, to usnadní přemistování vysavače během práce. Složená rukojeť usnadňuje skladování vysavače.
Vysavač je vybaven dvěma zvláštními nádobami. Horní nádoba je určena pouze pro práci za sucha, je vybavena pytlem pro opakované použití. Dolní nádoba je určena pro práci za mokra i za sucha. Dolní nádoba nemá možnost vložení pytle, ale je třeba v ní změnit fi ltr v závislosti na zvoleném druhu práce.
Filtr se nachází v přední části víka nádoby. Vložte rámec filtru do vodítek (III). Filtr vyrobený z papíru je určen pro práci za sucha.
Filtr vyrobený z houby je určen pro práci za mokra.
Nepoužívejte nevhodný druh filtru. Použití filtru určeného pro práci za sucha pro filtrování během práce za mokra může vést k poškození filtru, které může způsobit poškození vysavače. Použití filtru určeného pro práci za mokra pro filtrování během práce za sucha nezajistí vhodnou úrovně fi ltrace, což může vést k poškození vysavače.
Víko vysavače je vybaveno plovákem (IV), který přeruší přívod vzduchu vždy, když dolní nádoba bude přeplněná. Před začátkem práce ujistěte se, že plovák a vedení, po kterých se pohybuje, nejsou poškozeny, jsou čisté a umožňují volný pohyb plováku. Každá aktivace plováku je signalizována hlasitějším chodem motoru a snížením síly odsávání.
Pozor! Použití vysavače bez rádně fungujícího plováku je zakázáno.
Horní nádoba je vybavena samostatným víkem, na kterém je třeba namontovat pytel. Víko lze otevřít stisknutím tlačítka uvolňujícího západku víka (V) Vstupní otvor pytle nasuňte na vnitřní část místa připevnění hadice (VI) takovým způsobem, aby těsnění kolem otvoru pytle zcela přiléhalo k místu připevnění hadice. Dolní okraj pytle je vybaven uzávěrem, který umožňuje vyprázdnění pytle. Před vložením pytle do nádoby uist’te se, že pytel je uzavřeno (VII).
Víko namontujte na horním okraji nádoby vysavače takovým způsobem, aby přiléhalo po celém obvodu. Pomocí uzávěrů přitlačte víko k nádobě. Dejte si pozor na to, že se na víku nacházejí označená místa, které umožňují získání správné těsnosti (VIII).
K výstupnímu otvoru připojte elastickou hadici. Připojení hadice vsuňte do otvoru takovým způsobem, aby zářezy na ní narazily na výstupky vstupního otvoru, následně otočte ve směru šipky označené nápisem „ZAVŘENO“ (VI). Ujistěte se, že se hadice nevysune z otvoru během provozu.
Vstupní otvor, který se nepoužívá pro práci musí být uzavřen pomocí dodaného víčka. Víčko instalujte analogickým způsobem, jako v případě hadice: vsuňte a otočte (IX). Ponechání druhého otvoru bez uzávěru způsobí snížení výkonu vysavače a může způsobit i náhodně nasávání předmětů do nádoby vysavače.
Spojte dvě části trubice vsunutím užšího konce trubice do širšího (X). Následně spojte trubici s volným koncem elastické hadice vsunutím užšího konce hadice do širšího konce trubice (XI).
Analogickým způsobem na volném konci trubice připevněte příslušenství v podobě kartáče nebo úzké hubice (XII).
Vyberte příslušenství vhodné pro vybraný druh práce. Kartáč je určen pro čištění velkých a plochých povrchů, a úzká hubice pro místa, která nelze dosáhnout pomocí široké koncovky.
Pro demontáž hadice otočte jeho spoje ve směru šipky, která je označena „OPEN“, a následně vysuňte spoje z vstupního otvoru. Demontáž prodlužovacích trubic a koncovek provádějte opačným postupem, jako v případě montáže.
Vysavač umožňuje připojení hadice i k výstupnímu otvoru, a proto je ho možné použít jako dmychadlo. Hadice se připojuje podobným způsobem jak k vstupnímu otvoru: vsunutí a otočení za účelem blokování. V tomto případě jeden z vstupních otvorů je třeba uzavřít.
Víko vysavače je vybaveno držáky, které umožňují dočasně připevnění příslušenství po dobu provozování nebo skladování vysavače. V držácích můžete umístit prodlužovací trubice a hubice.
CZ
Práce s vysavačem
POZOR! Práce vysavačem s horkým popelem je zakázána. Teplota odpadů vysávaných vysavačem nesmí být vyšší než 40 stupňů C.
Ujistěte se, že všechny přípravné činnosti byly provedeny správně.
Ujistěte se, že se vypínač vysavače nachází v poloze vypnutý - „O“.
Zásuvku napájecího kabelu vložte do zásuvky a zapínač přepněte do polohy zapnuto „l“ (XIII).
Vysavač je vybaven voličem, který umožňuje nastavení síly vysávání (XIV). Doporučuje se nastavení nejnižší potřebné síly pro daný druh práce. Otočení voliče ve směru symbolu „MAX“ zvyšuje sílu vysávání, otočení voliče ve směru symbolu „MIN“ snižuje sílu vysávání.
Pro zastavení práce vysavače postavte spínač do polohy vypnuto - „O“.
Kartáč je vybaven páčkou na vysunutí štětin. Štětiny je třeba vysunout během úklidu hladkých, tvrdých povrchů. Podlahové krytiny a koberce se doporučuje uklízet se vsunutými štětinami.
Po ukončení práce vypněte vysavač spínačem a odpojte zástrčku napájecího kabelu od elektrické zásuvky. Začněte údržbářské činnosti.
Pokud zaznamenáte snížení výkonu během práce za sucha s použitím horní nádoby, může to znamenat zanesený fi ltr. Můžete zkusit očistit filtr pomocí funkce obrácení směru tahu. Stiskněte a několik sekund podržte tlačítko obrácení směru tahu (XV). Opakujte tento postup několikrát. Pokud přesto budete i nadále pozorovat snížení výkonu, přerušte práci, Odpojte zástrčku napájecího kabelu vysavače od zásuvky a očistěte fi ltr ručně nebo jej nahraděte novým.
Vyprázdnění nádoby vysavače
Po ukončení práce za sucha odmontujte víko vysavače a kontrolujte stav naplnění nádoby. Vzhledem k objemu nádoby se doporučuje její vyprázdnění po každém použití. Bude to lehčí, než vyprázdnění plné nádoby.
Po ukončení práce za mokra, odstraňte víko vysavače. Nečistoty zbývající v nádobě můžete odstranit naklánějíc nádobu. Po vyprázdnění nádobu vyčistěte pomocí pramene vody a následně důkladně osušte.
Zabudovaná elektrická zásuvka
Vysavač má za budovanou elektrickou zásuvku, která slouží pro napájení elektronářadí zařazených do I a II třídy elektrické izolace. Umožňuje to snadné použití vysavače jako instalace odsávající prach vznikající při práci. Napětí v zásuvce se objevuje v okamžiku připojení zástrčky kabelu napájecího vysavač do zásuvky elektrické sítě. V souvislosti s tím před připojením vysavače do napájecí sítě a elektronářadí do zásuvky vysavače se ujistěte, zda vypínače obou zařizení se nacházejí ve vypnuté poloze.
Po připojení vysavače k výstupu odsávání prachu elektronářadí (pro tento účel může být nutný vhodný adaptér, který se nenachází ve vybavení vysavače) a zástrčky elektronářadí do zásuvky vysavače, vysavač je možné spustit přepnutím vypínače do polohy „l“, vysavač začne pracovat nezávisle na práci elektronářadí a bude pracovat do okamžiku přepnutí vypínače do polohy „0“.
Doporučeným pracovním režimem je automatický režim. Za tímto účelem po připojení vysavače k výstupu odsávání prachu elektronářadí a zástrčky elektronářadí do zásuvky vysavače vypínač přepněte do polohy „II“. Vysavač se automaticky zapne po krátkém okamžiku po spuštění elektronářadí a vypne automaticky také po krátkém okamžiku po vypnutí elektronářadí.
Bez ohledu na zvolený pracovní režim vypněte po ukončení práce vysavač přepnutím vysavače do polohy „0“, pak odpojte zástrčku vysavače ze zásuvky, zástrčku elektronářadí odpojte ze zásuvky vysavače a zahajte údržbářské úkony.
Pozor! Pokud během práce zjistíte podezřelé vibrace, pokles síly tahu nebo bude slyšet hlasitější práce motoru, může to znamenat zaplnění nádrže nebo ucpání hadice, prodlužovacích trubek nebo sací koncovky. V takovém případě vysavač okamžitě vypněte na vypínači a odpojte zástrčku napájecího kabelu ze síťové zásuvky. Pak vyprázdněte nádrž a zkontrolujte průchodnost hadice a koncovky. V případě potřeby zprůchodněte. Pokud nebude možné zprůchodnění hadice, prodlužovacích trubek nebo sací koncovky, vyměňte je za nové před zahájením další práce.
Pozor! V případě používání vysavače jako dmychala se ujistěte, zda nádrž byla vyprázdněna od všech odpadků, byl odpojen pytel, a filtr byl vyčištěn nebo vyměněn za nový. Existuje totiž riziko nasátí nečistot shromážděných v nádrži nebo pytli výstupním otvorem.
Údržba vysavače
Pozor! Před zahájením jakýchkoliv údržbářských úkonů se ujistěte, zda zástrčka napájecího kabelu byla odpojena ze síťové zásuvky. Po každém použití vysavače je nutno zkontrolovat nádrž, těsnění víka a vzduchové filtry způsobem popsaným v bodě: „Příprava k práci“.
Vysavač z vnější strany očistěte pomocí proudu stlačeného vzduchu s tlakem nejvýše 0,3 MPa. Zvláštní pozornost věnujte průchodnosti větracích otvorů, a to jak vstupních, tak i výstupních. V případě potřeby je očistěte pomocí proudu stlačeného vzduchu
CZ
s tlakem nejvýše 0,3 MPa. Nepoužívejte ostré kovové předměty pro čištění větracích otvorů. Neponořujte vysavač ve vodě za účelem jeho vyčištění. Hadici vysavače kontrolujte po i před každým použitím, zda není poškozena. Zakázáno je používání poškozené hadice. V případě odsávání vody nebo mokrých nečistot očistěte vnitřek vysavače, pružnou hadici, prodlužovací trubky a koncovky okamžitě po ukončení práce. Zaschnuté nečistoty mohou způsobit nevratná poškození vysavače nebo jeho součástí. Vnitřek hadice a prodlužovacích trubek počistěte pomocí proudu vody, po jejich předchozím odpojení od vysavače, a pak ponechte úplně vyschnout. Větší znečištění z pláště odstraňte pomocí měkkého hadříku.
CHARAKTERISTIKA VÝROBKU
Skontrolujte nádobu vysávača, vyprázdnite ho z odpadov, ak je to potrebné.
Po ukončení práce vypnite vysávač spínačom a odpojte zástrčku napájacieho kábla od elektrickej zásuvky. Začnite údržbárske činnosti.
Vstavaná elektrická zásuvka
Odporúčaným režimom práce je automatický režim. Za týmto účelom nastavte spínač do polohy „Il” po pripojení vysávača do výstu-pu odsávania prachu elektrického nástroja a zástrčku elektrického nástroja do zásuvky vysávača. Vysávač sa spustí automatický po krátkej dobe od spustenia elektrického náradia, taktiež sa automaticky vypne po krátkej dobe od vypnutia elektrického náradia.
Bez ohľadu na zvolený druh práce, po skončení práce vypnite vysávač nastavením spínača do polohy „O”, následne odpojte zástrčku vysávača od elektrickej zásuvky, zástrčku elektrického nástroja od zásuvky na vysávači a začnite vykonávať údržbárske činnosti.
Pozor! Pred začatím akýchkol'vek údržbárskych činností uist'te sa, že zástrčka napájacieho kábla je odpojená od elektrickej zásuvky.
