INSTRUKCJA OBSŁUGI BD 5055 W Classic Kärcher

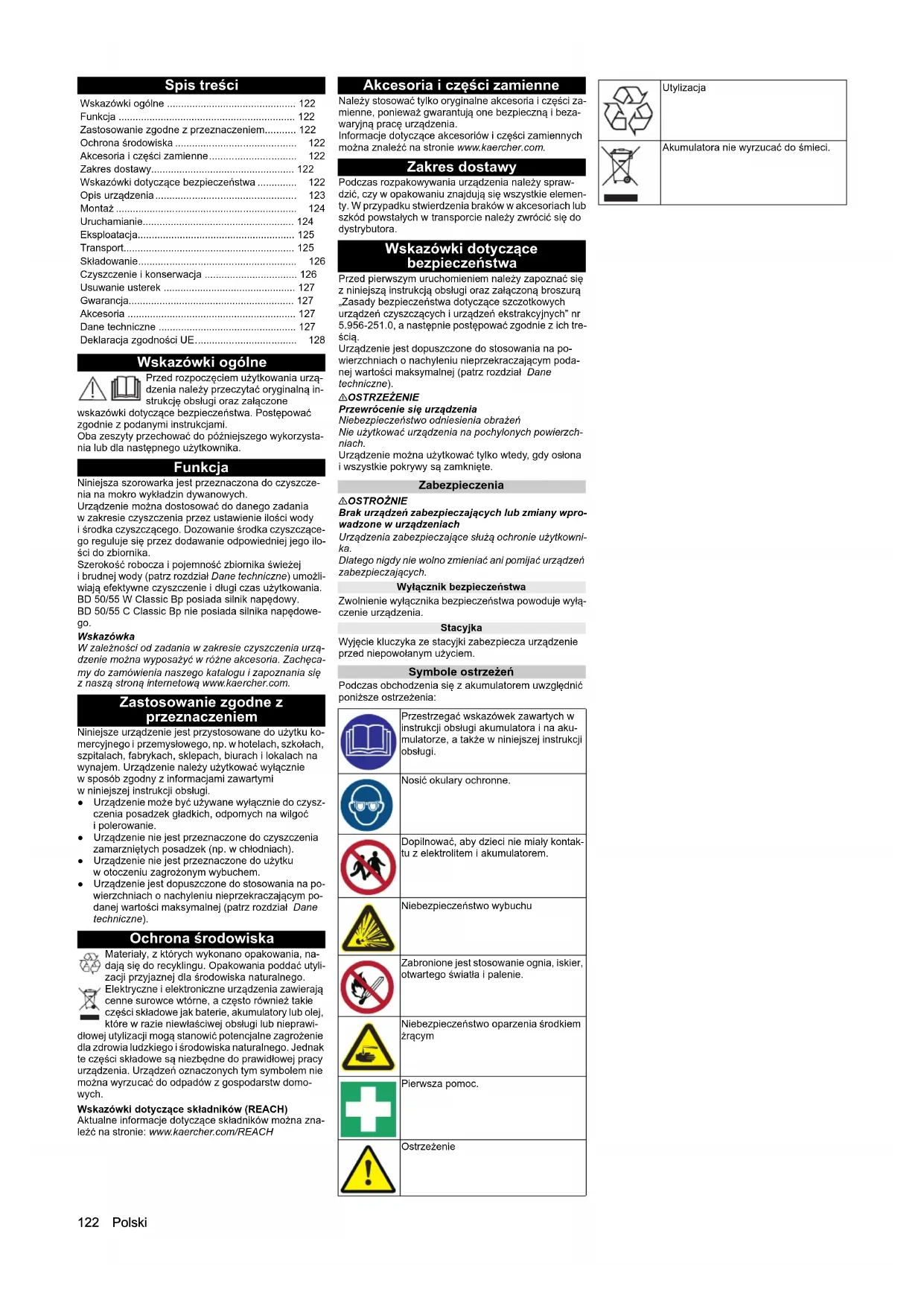

• dB(A) 84,1 84,1 BD 50/55 W Classic Bp BD 50/55 C Classic Bp Chairman of the Board of Management Director Regulatory Affairs & Certification H. Jenner S. Reiser122 Polski Spis treści Wskazówki ogólne Przed rozpoczęciem użytkowania urzą- dzenia należy przeczytać oryginalną in- strukcję obsługi oraz załączone wskazówki dotyczące bezpieczeństwa. Postępować zgodnie z podanymi instrukcjami. Oba zeszyty przechować do późniejszego wykorzysta- nia lub dla następnego użytkownika. Funkcja Niniejsza szorowarka jest przeznaczona do czyszcze- nia na mokro wykładzin dywanowych. Urządzenie można dostosować do danego zadania w zakresie czyszczenia przez ustawienie ilości wody i środka czyszczącego. Dozowanie środka czyszczące- go reguluje się przez dodawanie odpowiedniej jego ilo- ści do zbiornika. Szerokość robocza i pojemność zbiornika świeżej i brudnej wody (patrz rozdział Dane techniczne) umożli- wiają efektywne czyszczenie i długi czas użytkowania. BD 50/55 W Classic Bp posiada silnik napędowy. BD 50/55 C Classic Bp nie posiada silnika napędowe- go. Wskazówka W zależności od zadania w zakresie czyszczenia urzą- dzenie można wyposażyć w różne akcesoria. Zachęca- my do zamówienia naszego katalogu i zapoznania się z naszą stroną internetową www.kaercher.com. Zastosowanie zgodne z przeznaczeniem Niniejsze urządzenie jest przystosowane do użytku ko- mercyjnego i przemysłowego, np. w hotelach, szkołach, szpitalach, fabrykach, sklepach, biurach i lokalach na wynajem. Urządzenie należy użytkować wyłącznie w sposób zgodny z informacjami zawartymi w niniejszej instrukcji obsługi. ● Urządzenie może być używane wyłącznie do czysz- czenia posadzek gładkich, odpornych na wilgoć i polerowanie. ● Urządzenie nie jest przeznaczone do czyszczenia zamarzniętych posadzek (np. w chłodniach). ● Urządzenie nie jest przeznaczone do użytku w otoczeniu zagrożonym wybuchem. ● Urządzenie jest dopuszczone do stosowania na po- wierzchniach o nachyleniu nieprzekraczającym po- danej wartości maksymalnej (patrz rozdział Dane techniczne). Ochrona środowiska Materiały, z których wykonano opakowania, na- dają się do recyklingu. Opakowania poddać utyli- zacji przyjaznej dla środowiska naturalnego. Elektryczne i elektroniczne urządzenia zawierają cenne surowce wtórne, a często również takie części składowe jak baterie, akumulatory lub olej, które w razie niewłaściwej obsługi lub nieprawi- dłowej utylizacji mogą stanowić potencjalne zagrożenie dla zdrowia ludzkiego i środowiska naturalnego. Jednak te części składowe są niezbędne do prawidłowej pracy urządzenia. Urządzeń oznaczonych tym symbolem nie można wyrzucać do odpadów z gospodarstw domo- wych. Wskazówki dotyczące składników (REACH) Aktualne informacje dotyczące składników można zna- leźć na stronie: www.kaercher.com/REACH Akcesoria i części zamienne Należy stosować tylko oryginalne akcesoria i części za- mienne, ponieważ gwarantują one bezpieczną i beza- waryjną pracę urządzenia. Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie www.kaercher.com. Zakres dostawy Podczas rozpakowywania urządzenia należy spraw- dzić, czy w opakowaniu znajdują się wszystkie elemen- ty. W przypadku stwierdzenia braków w akcesoriach lub szkód powstałych w transporcie należy zwrócić się do dystrybutora. Wskazówki dotyczące bezpieczeństwa Przed pierwszym uruchomieniem należy zapoznać się z niniejszą instrukcją obsługi oraz załączoną broszurą „Zasady bezpieczeństwa dotyczące szczotkowych urządzeń czyszczących i urządzeń ekstrakcyjnych” nr 5.956-251.0, a następnie postępować zgodnie z ich tre- ścią. Urządzenie jest dopuszczone do stosowania na po- wierzchniach o nachyleniu nieprzekraczającym poda- nej wartości maksymalnej (patrz rozdział Dane techniczne). 몇 OSTRZEŻENIE Przewrócenie się urządzenia Niebezpieczeństwo odniesienia obrażeń Nie użytkować urządzenia na pochylonych powierzch- niach. Urządzenie można użytkować tylko wtedy, gdy osłona i wszystkie pokrywy są zamknięte. Zabezpieczenia 몇 OSTROŻNIE Brak urządzeń zabezpieczających lub zmiany wpro- wadzone w urządzeniach Urządzenia zabezpieczające służą ochronie użytkowni- ka. Dlatego nigdy nie wolno zmieniać ani pomijać urządzeń zabezpieczających. Wyłącznik bezpieczeństwa Zwolnienie wyłącznika bezpieczeństwa powoduje wyłą- czenie urządzenia. Stacyjka Wyjęcie kluczyka ze stacyjki zabezpiecza urządzenie przed niepowołanym użyciem. Symbole ostrzeżeń Podczas obchodzenia się z akumulatorem uwzględnić poniższe ostrzeżenia: Wskazówki ogólne p. 122
• Funkcja p. 122
• Zastosowanie zgodne z przeznaczeniem p. 122
• Ochrona środowiska p. 122
• Akcesoria i części zamienne p. 122
• Zakres dostawy p. 122
• Wskazówki dotyczące bezpieczeństwa p. 122
• Opis urządzenia p. 123
• Montaż p. 124
• Uruchamianie p. 124
• Eksploatacja p. 125
• Transport p. 125
• Składowanie p. 126
• Czyszczenie i konserwacja p. 126
• Usuwanie usterek p. 127
• Gwarancja p. 127
• Akcesoria p. 127
• Dane techniczne p. 127
• Deklaracja zgodności UE Przestrzegać wskazówek zawartych w instrukcji obsługi akumulatora i na aku- mulatorze, a także w niniejszej instrukcji obsługi. Nosić okulary ochronne. Dopilnować, aby dzieci nie miały kontak- tu z elektrolitem i akumulatorem. Niebezpieczeństwo wybuchu Zabronione jest stosowanie ognia, iskier, otwartego światła i palenie. Niebezpieczeństwo oparzenia środkiem żrącym Pierwsza pomoc. Ostrzeżenie Utylizacja Akumulatora nie wyrzucać do śmieci.Polski 123 Opis urządzenia Schemat urządzenia 1 Filtr większych zanieczyszczeń 2 Filtr kłaczków3 Pływak4 Głowica szczotki5 Szczotka tarczowa6 Uchwyt 7 Wyłącznik bezpieczeństwa 8 Wąż spustowy brudnej wody z urządzeniem dozu- jącym 9 Pokrywa zbiornika brudnej wody 10 Szyna mocująca do zestawu Home Base 11 Zbiornik brudnej wody12 **Akumulator13 Filtr czystej wody14 Spust czystej wody 15 Pedał zwalniający szczotkę 16 Osłona przeciwbryzgowa17 Zbiornik czystej wody18 Tabliczka znamionowa 19 Klamra mocująca węża 20 Lejek wlewu zbiornika czystej wody21 Listwa ssąca22 Korek listwy ssącej 23 Pedał głowicy szczotki 24 Regulacja pochylenia listwy ssącej 25 Wąż ssący 26 Dźwignia mimośrodowa p. 128

15124 Polski Do mocowania listwy ssącej27 Wskaźnik poziomu czystej wody 28 Pokrętło regulacji ilości wody 29 Wtyczka akumulatora 30 Dźwignia listwy ssącej 31 Stacyjka32 Wyświetlacz 33 Pokrętło prędkości roboczej (Tylko w przypadku BD 50/55 W Classic Bp)34 Przełącznik kierunku jazdy(Tylko w przypadku BD 50/55 W Classic Bp)** Poza zakresem dostawy Kolor oznaczenia ● Elementy obsługowe procesu czyszczenia lub co- dziennej konserwacji są żółte. ● Elementy obsługowe konserwacji i serwisu są ja- snoszare. Symbole na urządzeniu

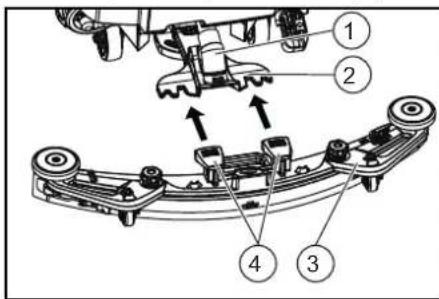

• opcjonalnie Montaż Montaż listwy ssącej

1. Przesunąć dwie dźwignie zaciskowe w górę.

1 Wąż ssący2 Zawieszenie listwy ssącej3 Listwa ssąca4 Dźwignia zaciskowa

2. Założyć listwę ssącą do zawieszenia listwy ssącej.

3. Przesunąć dwie dźwignie zaciskowe w dół.

Akumulatory Zalecane zestawy akumulatorów do BD 50/55Akumulatory niskoobsługowe (mokre) NIEBEZPIECZEŃSTWO Uzupełnianie wody w akumulatorze w stanie rozła- dowanymNiebezpieczeństwo poparzenia skóry i zniszczenia odzieży w wyniku wycieku kwasu Podczas pracy z kwasem akumulatorowym używać okularów ochronnych.Przestrzegać przepisów.Ewentualne odpryski kwasu na skórze lub odzieży na- tychmiast spłukać dużą ilością wody. UWAGAUżywanie wody z dodatkamiUszkodzenie akumulatorów, utrata gwarancji Do napełniania akumulatorów używać tylko wody desty- lowanej lub zdemineralizowanej (EN 50272-T3). Nie używać dodatków poprawiających właściwości, po- nieważ powoduje to utratę gwarancji.

1. Na godzinę przed zakończeniem procesu ładowa-

nia dolać wodę destylowaną. Zwrócić przy tym uwa- gę na prawidłowy poziom kwasu zgodnie z oznaczeniem na akumulatorze.Pod koniec procesu ładowania wszystkie ogniwa powinny gazować.Akumulatory bezobsługowe (akumulatory AGM i żelowe)UWAGARyzyko uszkodzenia podczas otwierania akumula-torów AGM i żelowych! Akumulatory AGM i żelowe nie wymagają konserwacji i mają zamkniętą obudowę. Uzupełnianie wody destylo- wanej lub kwasu akumulatorowego nie jest możliwe ani konieczne. Otwarcie lub wywiercenie obudowy akumu-latora spowoduje uszkodzenie akumulatora AGM lub żelowego i konieczność jego wymiany. Nie otwierać obudowy akumulatora i nie wiercić żad- nych otworów. Nie zakrywać nadciśnieniowego zaworu bezpieczeń- stwa i nie zmieniać go.

1. Ładować akumulatory AGM i żelowe tylko za pomo-

cą określonych ładowarek, patrz rozdział: Ładowa- nie akumulatora. Założenie i podłączenie akumulatorów 몇 OSTROŻNIE Demontaż i montaż akumulatorów Niestabilne ustawienie maszyny Podczas demontażu i montażu akumulatorów zwrócić uwagę na stabilne ustawienie maszyny.UWAGAOdwrócenie polaryzacjiZniszczenie elektroniki sterującej Podczas podłączania akumulatora zwrócić uwagę na prawidłową polaryzację. UWAGA Całkowite rozładowanie Niebezpieczeństwo uszkodzenia Przed uruchomieniem urządzenia naładować akumula- tory.

1. Spuścić brudną wodę.

2. Wychylić zbiornik brudnej wody do góry.

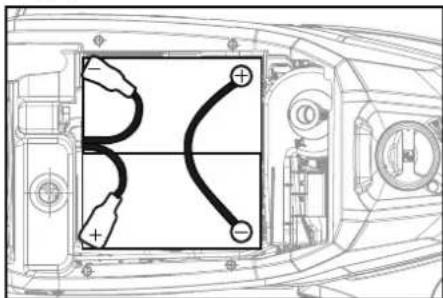

3. Włożyć akumulatory do urządzenia w przedstawio-

ny sposób. 115 Ah, 2.815-091.080 Ah, 2,815-090.0105 Ah, 2,815-100.076 Ah, 2,815-099.01 Przekładki

4. Połączyć bieguny za pomocą kabli łączących z ze-

stawu do montażu akumulatora.

5. Podłączyć kabel przyłączeniowy do wolnych jesz-

cze biegunów (+) i (-).

6. Połączyć wtyczkę akumulatora po stronie urządze-

nia z wtyczką akumulatora po stronie akumulatora.

7. Wychylić zbiornik brudnej wody w dół.

Demontaż akumulatora몇 OSTROŻNIE Demontaż i montaż akumulatorów Niestabilne ustawienie maszyny Podczas demontażu i montażu akumulatorów zwrócić uwagę na stabilne ustawienie maszyny.

1. Przekręcić kluczyk w stacyjce w położenie „0” i wy-

2. Odłączyć wtyczkę akumulatora.

3. Spuścić brudną wodę.

4. Wychylić zbiornik brudnej wody do góry.

5. Odłączyć kabel po stronie urządzenia od biegun

jemnego akumulatora.

6. Odłączyć pozostałe kable od akumulatorów.

7. Wyjąć akumulator.

8. Zutylizować zużyte baterie zgodnie z obowiązujący-

mi przepisami. Uruchamianie Ładowanie akumulatora NIEBEZPIECZEŃSTWO Niewłaściwe użytkowanie ładowarki Porażenie prądem elektrycznym Przestrzegać napięcia sieciowego i zabezpieczenia po- danych na tabliczce znamionowej urządzenia. Używać ładowarki tylko w suchych pomieszczeniach z wystarczającą wentylacją. UWAGAGromadzenie się niebezpiecznych gazów pod zbior-nikiem w trakcie procesu ładowaniaNiebezpieczeństwo wybuchu Przed rozpoczęciem ładowania akumulatorów niskoob- sługowych odchylić zbiornik brudnej wody do góry. UWAGA Używanie nieodpowiedniej ładowarki Niebezpieczeństwo uszkodzenia Nie łączyć ładowarki z wtyczką akumulatora po stronie urządzenia. Używaj tylko ładowarki pasującej do zamontowanego typu baterii. Dokładnie przeczytać instrukcję obsługi wydaną przez producenta ładowarki i przestrzegać w szczególności przepisów dotyczących bezpieczeństwa. Czas ładowania wynosi średnio ok. 10-15 godz. W trakcie ładowania nie wolno używać urządzenia. Wskazówka Urządzenie jest wyposażone w zabezpieczenie przed całkowitym rozładowaniem. Po osiągnięciu minimalne- go dopuszczalnego poziomu naładowania następuje wyłączenie silnika szczotek oraz turbiny.

1. Przejechać urządzeniem bezpośrednio do ładowar-

ki, unikając jazdy po pochyłych powierzchniach.

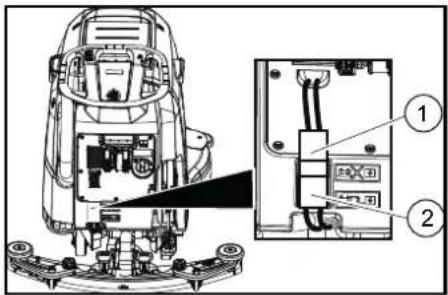

2. Odłączyć wtyczkę akumulatora po stronie urządze-

nia. Otwór spustowy zbiornika czystej wodyOtwór spustowy zbiornika brudnej wodyPoziom napełnienia zbiornika czystej wody (25%) Tutaj podłączyć wtyczkę ładowarki. Punkt mocowania zawiesi*Uchwyt na mopUWAGANiewłaściwe gniazdoNiebezpieczeństwo uszkodzenia NIE podłączać tutaj wtyczki ładowarki. Pedał do podnoszenia / opuszczania głowi- cy szczotki Pedał zwalniający szczotkę

Opis Nr zlecenia115 Ah – bezobsługowy 2.815-091.080 Ah – bezobsługowy 2.815-090.076 Ah – bezobsługowy 2.815-099.0105 Ah – bezobsługowy 2.815-100.0Zestaw akumu-latorówPojemność Ładowarka2.815-091.0 115 Ah 6.654-329.02.815-090.0 80 Ah 6.654-329.02.815-099.0 76 Ah 6.654-329.02.815-100.0 105 Ah 6.654-329.0 1Polski 125 1 Wtyczka akumulatora, strona urządzenia 2 Wtyczka akumulatora, strona akumulatora

3. Połączyć wtyczkę akumulatora po stronie akumula-

4. Włożyć wtyczkę sieciową ładowarki do gniazdka.

5. Ładowanie wykonać zgodnie z informacjami zawar-

tymi w instrukcji obsługi ładowarki.

6. Połączyć wtyczkę akumulatora po stronie urządze-

nia z wtyczką akumulatora po stronie akumulatora. Eksploatacja UWAGANiebezpieczna sytuacja w trakcie eksploatacji Niebezpieczeństwo odniesienia obrażeń W razie niebezpieczeństwa zwolnić wyłącznik bezpie- czeństwa.Napełnianie substancjami eksploatacyjnymi Napełnianie czystą wodą

1. Odkręcić korek zbiornika czystej wody.

2. Wlać czystą wodę (o temperaturze maks. 50°C) aż

do dolnej krawędzi lejka wlewu.Wskazówka Wąż czystej wody można na czas napełniania zamoco- wać w klamrze węża.

3. Zakręcić korek zbiornika czystej wody.

Wskazówki dotyczące środków czyszczących 몇 OSTRZEŻENIE Nieodpowiednie środki czyszczące Zagrożenie dla zdrowia, uszkodzenie urządzenia Stosować tylko zalecane środki czyszczące. W przypadku stosowania innych środków czyszczą- cych użytkownik ponosi ryzyko związane z bezpieczeństwem eksploatacji i zagrożeniem wypad- kowym. Stosować wyłącznie środki czyszczące niezawierające rozpuszczalników, kwasu solnego i fluorowodorowego. Przestrzegać instrukcji bezpieczeństwa zamieszczo- nych na środkach czyszczących. Wskazówka Nie stosować silnie pieniących się środków czyszczą- cych. Zalecane środki czyszczące Środki czyszczące

1. Dodać środek czyszczący do zbiornika czystej wo-

dy. Wskazówka Pokrywy lejka wlewu zbiornika czystej wody można użyć do odmierzenia prawidłowej ilości środka czysz- czącego. Po stronie wewnętrznej pokrywa posiada ska- lę.Ustawianie ilości wody

1. Za pomocą pokrętła regulacyjnego ustawić ilość wo-

dy stosownie do stopnia zabrudzenia posadzki.Wskazówka Pierwsze próby czyszczenia przeprowadzić przy użyciu niewielkiej ilości wody. Stopniowo zwiększać ilość wody aż do uzyskania pożądanego efektu czyszczenia. WskazówkaGdy zbiornik czystej wody jest pusty, głowica szczotki kontynuuje pracę bez dopływu cieczy. Ustawianie listwy ssącejUstawianie pochylenia Pochylenie należy ustawić w taki sposób, aby wargi ssące listwy ssącej były równomiernie dociskane do podłoża na całej długości.

1. Ustawić urządzenie na powierzchni bez spadku.

2. Przekręcić kluczyk w stacyjce w położenie „ON”.

Opuścić listwę ssącą.

3. Przesunąć urządzenie nieco do przodu.

4. Odczytać wartość na poziomicy.

1 Śruba2 Nakrętka3 Poziomica

5. Poluzować nakrętki.

6. Za pomocą śruby tak ustawić wskaźnik poziomnicy,

aby znajdował się pomiędzy dwiema kreskami.

7. Dokręcić nakrętkę.

8. Aby sprawdzić nowe ustawienie, przesunąć urzą-

dzenie jeszcze trochę do przodu. W razie potrzeby powtórzyć proces ustawiania.

9. Przekręcić kluczyk w stacyjce w położenie „OFF”.

Ustawianie wysokości Za pomocą regulacji wysokości można wpływać na ugięcie warg ssących przy kontakcie z podłożem. Wskazówka Ustawienie podstawowe: 3 podkładki powyżej, 3 pod- kładki poniżej listwy ssącej. Nierówna podłoga: 5 podkładek powyżej, 1 podkładka poniżej listwy ssącej. Bardzo gładka podłoga: 1 podkładka powyżej, 5 pod- kładek poniżej listwy ssącej.

1. Odkręcić nakrętki.

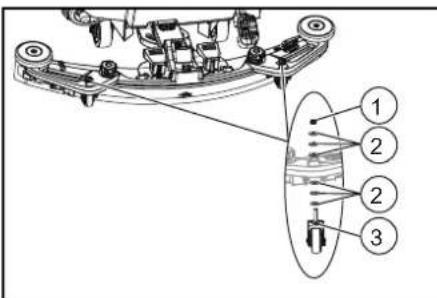

1 Nakrętka2 Podkładka 3 Rolka dystansowa z uchwytem

2. Umieścić odpowiednią liczbę podkładek między li-

stwą ssącą a rolką dystansową.

3. Pozostałe podkładki umieścić nad rolką dystanso-

4. Nakręcić nakrętkę i dokręcić ją.

5. Powtórzyć proces z drugą rolką dystansową.

Wskazówka Ustawić obie rolki dystansowe na tej samej wysokości. Czyszczenie Włączanie urządzenia

1. Ustawić kluczyk w stacyjce w pozycji „1”.

Na wyświetlaczu wyświetlą się kolejno następujące wskazania:● Kärcher ● Poziom naładowania akumulatora i liczba godzin pracy ● Czas pozostały do następnego serwisu ● Wersja oprogramowania, panel obsługowy ● Poziom naładowania akumulatora i liczba godzin pracy (w przypadku BD 50/55 C Classic Bp) Poziom naładowania akumulatora i prędkość (w przypadku BD 50/55 W Classic Bp)JazdaWskazówka Kierunek jazdy można zmieniać w trakcie czyszczenia. Dzięki temu można intensywnie wyczyścić wybrane miejsce, kilkukrotnie przejeżdżając do przodu i do tyłu.

1. Ustawić przełącznik kierunku jazdy w pozycji „do

przodu”.CzyszczenieWskazówka W celu poprawy efektu odsysania można ustawić po- chylenie i wysokość listwy ssącej (patrz rozdział Usta- wianie listwy ssącej).Wskazówka Gdy zbiornik brudnej wody jest pełny, pływak zamyka otwór ssawny i turbina ssąca pracuje na zwiększonych obrotach. W takim przypadku należy podnieść listwę ssącą i odjechać urządzeniem w celu opróżnienia zbiornika brudnej wody.

1. Obrócić pokrętło prędkości roboczej na żądaną war-

tość. W trakcie regulacji prędkość jest wskazywana na wyświetlaczu. Prędkość jest w skazywana

procentach prędkości maksymalnej.

2. Ustawić ilość wody za pomocą zaworu regulacyjne-

3. Wcisnąć dźwignię listwy ssącej w dół.

Listwa ssąca zostanie opuszczona.Rozpoczyna się odsysanie.

4. Wcisnąć pedał głowicy szczotki w dół, zwolnić go

i pozwolić mu przesunąć się do gó ry.

5. Pociągnąć wyłącznik bezpieczeństwa w kierunku

pałąka przesuwnego. Głowica szczotki uruchamia się i urządzenie jedzie z ustawioną prędkością. Zakończenie pracyZakończenie czyszczenia

1. Zwolnić wyłącznik bezpieczeństwa.

2. Wcisnąć pedał głowicy szczotki w dół i pozostawić

go w tym położeniu.3. Przejechać jeszcze krótki odcinek.Reszta wody zostanie odessana.

4. Podnieść listwę ssącą.

Odsysanie potrwa jeszcze 10 sekund.5. Ustawić kluczyk w stacyjce w pozycji „0”.

6. W razie potrzeby naładować akumulator.

Spuszczanie brudnej wody몇 OSTRZEŻENIE Niewłaściwe usuwanie ścieków Zanieczyszczenie środowiska Przestrzegać lokalnych przepisów dotyczących oczysz- czania ścieków.

1. Wyjąć wąż spustowy wody z uchwytu i opuścić go

nad odpowiednią instalacją zbiorczą.

2. Ścisnąć albo zgiąć urządzenie dozujące.

3. Otworzyć pokrywę urządzenia dozującego.

4. Spuścić brudną wodę. Regulować ilość wypływają-

cej wody przez ściskanie albo zginanie.

5. Przepłukać zbiornik brudnej wody czystą wodą.

Szybkie spuszczanie czystej wody

1. Odkręcić korek spustu czystej wody.

2. Spuścić czystą wodę

Założyć i przykręcić korek spustu czystej wody. Wskazówka Zwrócić uwagę, aby przyłącze węża w korku zbiornika czystej wody po przykręceniu znajdowało się w najniższym punkcie. Transport NIEBEZPIECZEŃSTWOJazda po pochyłych powierzchniach Niebezpieczeństwo odniesienia obrażeń Zastosowanie Środki czysz-cząceUtrzymanie czystości wszystkich posadzek odpornych na działanie wody RM 746RM 756RM 780Utrzymanie czystości powierzchni z połyskiem (np. granitu)RM 755 esUtrzymanie czystości i czyszczenie dokładne posadzek przemysłowych RM 69 ASFUtrzymanie czystości i czyszczenie dokładne płytek gresowych RM 753Utrzymanie czystości płytek w pomieszczeniach sanitarnychRM 751Czyszczenie i dezynfekcja w pomieszczeniach sanitarnychRM 732Odtłuszczanie wszystkich posadzek odpornych na środki alkaliczne (np. PCW) RM 752Odtłuszczanie posadzek z linoleum RM 754

3126 Polski W celu załadunku i rozładunku użytkować urządzenie tylko na powierzchniach o nachyleniu nieprzekraczają- cym podanej wartości maksymalnej (patrz rozdział Da- ne techniczne).Jechać powoli.몇 OSTROŻNIE Nieuwzględnianie masy urządzenia Niebezpieczeństwo odniesienia obrażeń i uszkodzenia Podczas transportu uwzględnić masę urządzenia. Załadowanie urządzenia wykonywać wyłącznie z po- mocą innej osoby lub przy użyciu napędu jezdnego.

1. Wcisnąć pedał głowicy szczotki w dół i pozostawić

2. Podnieść listwę ssącą.

3. Ustawić kluczyk w stacyjce w pozycji „1”.

4. Wybrać kierunek jazdy za pomocą przełącznika kie-

5. Pociągnąć wyłącznik bezpieczeństwa w kierunku

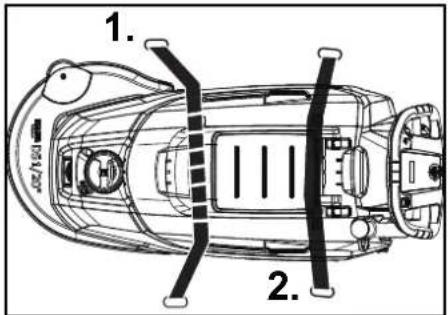

6. Na czas transportu w pojazdach należy za pomocą

uchwytów mocujących zabezpieczyć urządzenie przed ślizganiem się i przewróceniem zgodnie z od- powiednio obowiązującymi przepisami. Składowanie 몇 OSTROŻNIE Nieuwzględnianie masy urządzenia Niebezpieczeństwo odniesienia obrażeń i uszkodzenia Podczas składowania uwzględnić masę urządzenia. UWAGA Mróz Zniszczenie urządzenia przez marznącą wodę Całkowicie opróżnić urządzenie z wody. Urządzenie należy przechowywać w miejscu nienara- żonym na działanie mrozu. ● Urządzenie wolno przechowywać tylko w pomieszczeniach zamkniętych. ● Naładować całkowicie akumulatory przed dłuższym przechowywaniem. ●Ładować całkowicie akumulatory co najmniej raz w miesiącu podczas przechowywania. Czyszczenie i konserwacja NIEBEZPIECZEŃSTWO Niezamierzone włączenie się urządzenia Niebezpieczeństwo odniesienia obrażeń, porażenia prądem Przed rozpoczęciem jakichkolwiek prac przy urządze- niu obrócić kluczyk w stacyjce do pozycji „0” i wyjąć go. Wyciągnąć wtyczkę sieciową ładowarki. Spuścić i usunąć brudną i czystą wodę. Przegląd bezpieczeństwa / umowa serwisowa Można umówić się na regularne przeglądy bezpieczeń- stwa z lokalnym przedstawicielem handlowym lub za- wrzeć z nim umowę serwisową. Prosimy zasięgnąć porady.Terminy konserwacji Po każdym użyciu UWAGANieprawidłowe czyszczenieNiebezpieczeństwo uszkodzenia. Nie spryskiwać urządzenia wodą. Nie stosować agresywnych środków czyszczących. Szczegółowy opis poszczególnych prac konserwacyj- nych znajduje się w rozdziale Prace konserwacyjne. Spuścić brudną wodę. Przepłukać zbiornik brudnej wody czystą wodą. Wyczyścić zewnętrzne powierzchnie urządzenia wilgotną szmatką nasączoną łagodnym środkiem myjącym. Sprawdzić i w razie potrzeby wyczyścić filtr kłacz- ków. Wyczyścić filtr większych zanieczyszczeń. Wyczyścić wargi ssące, spr awdzić pod kątem zuży- cia, w razie potrzeby wyregulować wysokość lub wymienić wargi. Sprawdzić szczotki tarczowe pod kątem zużycia, w razie potrzeby wymienić je. Naładować akumulator. Jeśli poziom naładowania wynosi poniżej 50%, naładować akumulator nieprzerwanie do pełna. Jeśli poziom naładowania przekracza 50%, aku- mulator naładować tylko wówczas, jeśli przy na- stępnym użyciu potrzebny będzie pełny czas pracy.Raz na tydzień W przypadku częstego użytkowania co najmniej raz w tygodniu ładować akumulator nieprzerwanie do pełna.Raz na miesiącSzczegółowy opis poszczególnych prac konserwacyj- nych znajduje się w rozdziale Prace konserwacyjne.

1. Opróżnić zbiornik czystej wody i wypłukać osady.

2. Wyczyścić filtr czystej wody.

3. Wyczyścić pływak i filtr kłaczków

4. Sprawdź zaciski akumulatora pod kątem korozji,

w razie potrzeby wyczyść szczoteczką. Zwrócić uwagę na prawidłowe zamocowanie kabli łączą- cych.

5. Wyczyścić uszczelki między zbiornikiem brudnej

wody a pokrywą i sprawdzić ich szczelność, w razie potrzeby wymienić je.6. W przypadku akumulatorów wymagających konser- wacji sprawdzić gęstość elektrolitu w ogniwach.

7. W przypadku dłuższego przestoju odstawiać urzą-

dzenie z całkowicie naładowanymi akumulatorami. Co najmniej raz w miesiącu ładować akumulator do pełna.Raz w roku Zlecić serwisowi przeprowadzenie wymagan ego przeglądu.Prace konserwacyjneObracanie lub wymiana warg ssących Jeśli wargi ssące są zużyte, należy je obrócić lub wy- mienić.

1. Zdjąć listwę ssącą.

2. Wykręcić uchwyty gwiaździste.

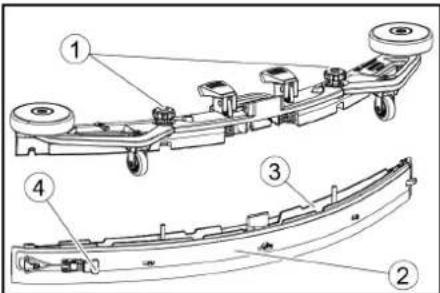

1 Uchwyt gwiaździsty2 Pasek 3 Wewnętrzna część listwy ssącej 4 Blokada naprężenia

3. Wyciągnąć wewnętrzną część listwy ssącej.

4. Otworzyć blokadę naprężenia.

5. Zdjąć opaskę zaciskową.

6. Odłączyć wargi ssące od części wewnętrznej.

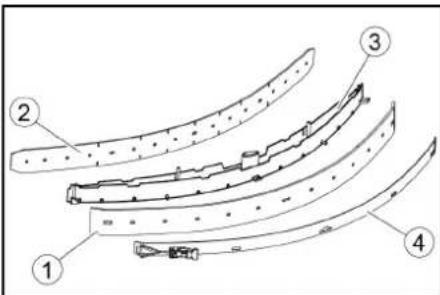

1 Tylna warga ssąca2 Przednia warga ssąca 3 Wewnętrzna część listwy ssącej 4 Pasek

7. Docisnąć obrócone lub nowe wargi ssące do ele-

mentów na wewnętrznej części listwy ssącej.

9. Przysunąć wewnętrzną część listwy ssącej do gór-

10. Wkręcić uchwyty gwiaździste i dokręcić je.

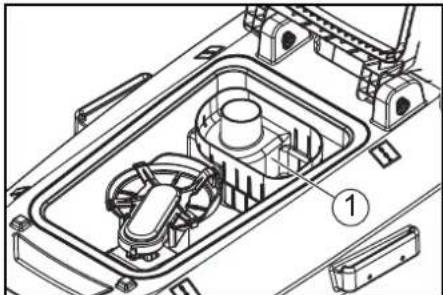

Czyszczenie filtra większych zanieczyszczeń

1. Otworzyć pokrywę zbiornika brudnej wody.

1 Filtr większych zanieczyszczeń

2. Wyjąć filtr większych zanieczyszczeń do góry.

3. Wypłukać filtr większych zanieczyszczeń pod bieżą-

4. Założyć filtr większych zanieczyszczeń do zbiornika

brudnej wody.Czyszczenie filtra czystej wody

1. Spuścić czystą wodę (patrz rozdział Szybkie spusz-

czanie czystej wody).

2. Odkręcić korek zbiornika czystej wody.

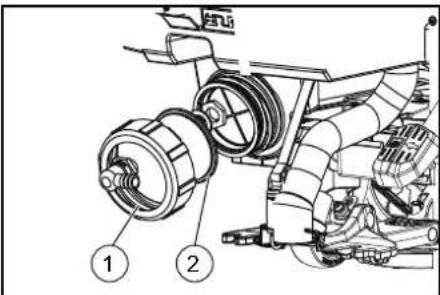

1 Korek zbiornika czystej wody2 Filtr czystej wody

3. Wyjąć filtr czystej wody i przepłukać go czystą wo-

4. Założyć filtr czystej wody.

5. Zakręcić korek zbiornika czystej wody.

Wskazówka: Zwrócić uwagę, aby przyłącze węża w korku zbiornika czystej wody po przykręceniu znajdowało się w najniższym punkcie. Czyszczenie pływaka i filtra kłaczków.

1. Otworzyć pokrywę zbiornika brudnej wody.

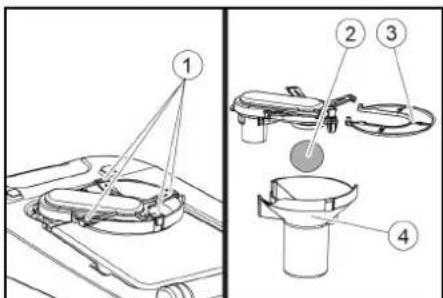

1 Hak zatrzaskowy2 Pływak3 Filtr kłaczków4 Obudowa pływaka2. Zwolnić hak zatrzaskowy.

3. Wyjąć obudowę pływaka w dół.

4. Wyjąć pływak z obudowy pływaka i wyczyścić go.

5. Wyjąć filtr kłaczków i wyczyścić go.

6. Zmontować wszystkie części w odwrotnej kolejno-

ści.Wymiana szczotek tarczowychWskazówka Szczotki tarczowe należy wymienić, gdy długość włosia osiągnie 10 mm.

1. Podnieść głowicę szczotki.

2. Wcisnąć pedał zwalniający szczotkę w dół.

3. Wyciągnąć szczotkę tarczową w bok spod głowicy

4. Przytrzymać nową szczotkę tarczową pod głowicą

czyszczącą, wcisnąć ją do góry i zablokować w zapadce. Usuwanie usterek NIEBEZPIECZEŃSTWO Niezamierzone włączenie się urządzenia Niebezpieczeństwo odniesienia obrażeń, porażenia prądem Przed rozpoczęciem jakichkolwiek prac przy urządze- niu obrócić kluczyk w stacyjce do pozycji „0” i wyjąć go. Wyciągnąć wtyczkę sieciową ładowarki. Spuścić i usunąć brudną i czystą wodę. Jeśli usunięcie usterki na podstawie informacji za- wartych w niniejszej tabeli nie będzie możliwe, nale- ży wezwać serwis. 몇 OSTRZEŻENIE Zachować ostrożność podczas zbliżania się do ślepych zaułków, krzewów, drzew lub przedmiotów, które mogą zasłaniać widok. Gwarancja W każdym kraju obowiązują warunki gwarancji określo- ne przez dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spo- wodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzo- wanego punktu serwisowego. (Adres znajduje się na odwrocie) Akcesoria Dane techniczne Usterka Sposób usunięcia Nie można uruchomić urządzenia. 1. Ustawić kluczyk w stacyjce w pozycji „1”.

2. Włączyć wyłącznik bezpieczeństwa.

3. Podłączyć wtyczkę akumulatora.

4. Sprawdzić i w razie potrzeby naładować akumulatory.

5. Sprawdzić, czy bieguny akumulatora są podłączone.

Ilość wody jest niewystarczająca. 1. Sprawdzić poziom czystej wody, w razie potrzeby napełnić zbiornik.

2. Zwiększyć ilość wody za pomocą pokrętła regulacji ilości wody.

3. Wyczyścić filtr czystej wody.

4. Sprawdzić, czy węże nie są zatkane, w razie potrzeby wyczyścić je.

Moc ssania jest zbyt mała. 1. Wyłączyć urządzenie i spuścić brudną wodę.

Wyczyścić uszczelki między zbiornikiem brudnej wody a pokrywą i sprawdzić ich szczelność, w razie potrzeby wymienić je.

3. Sprawdzić, czy wąż ssący jest prawidłowo połączony ze zbiornikiem brudnej wody.

4. Sprawdzić filtr kłaczków pod kątem zanieczyszczeń, w razie potrzeby wyczyścić go.

5. Wyczyścić wargi ssące na listwie ssącej, w razie potrzeby obrócić je albo wymienić.

6. Sprawdzić, czy pokrywa na wężu spustowym brudnej wody jest zamknięta.

7. Sprawdzić ustawienie listwy ssącej, w razie potrzeby skorygować.

8. Sprawdzić, czy wąż ssący nie jest zatkany, w razie potrzeby wyczyścić go.

9. Sprawdzić szczelność węża ssącego, w razie potrzeby wyczyścić go.

Efekt czyszczenia jest niewystarczają- cy.

1. Zmniejszyć prędkość.

Sprawdzić szczotki pod kątem zużycia, w razie potrzeby wymienić je.

3. Sprawdzić, czy typ szczotki i środek czyszczący są odpowiednie.

Turbina ssąca pracuje na zwiększo- nych obrotach.

1. Spuścić brudną wodę.

2. Wyczyścić pływak.

3. Sprawdzić filtr kłaczków, w razie potrzeby wyczyścić go.

4. Sprawdzić, czy wąż ssący nie jest zatkany, w razie potrzeby wyczyścić go.

5. Sprawdzić, czy listwa ssąca nie jest zatkana, w razie potrzeby udrożnić ją.

Szczotka nie obraca się. 1. Sprawdzić, czy szczotka nie jest zablokowana przez ciało obce, w razie potrzeby usunąć ciało obce. Urządzenie wibruje podczas czysz- czenia.

1. Użyć miększej szczotki.

Opis Nr części Opis Szczotka tarczowa, kompletna, czerwona D51 9.753-021.0 Do czyszczenia ogólnego, do wszystkich powierzchni. Szczotka tarczowa (bardzo miękka) 4.905-028.0 Do czyszczenia delikatnych podłóg i polerowania. Szczotka tarczowa (miękka) 4.905-027.0 Z włókien naturalnych, do czyszczenia i polerowania. Szczotka tarczowa (średnio miękka) 4.905-026.0 Do czyszczenia ogólnego, do wszystkich powierzchni. Szczotka tarczowa (twarda) 4.905-029.0 Do uporczywych zabrudzeń i głębokiego czyszczenia. Tylko do wytrzymałych powierzchni. Talerz napędowy, 479 mm 4.762-534.0 Do czyszczenia za pomocą padów. Ze złączem szybkiej wymiany i systemem Centerlock. Pad, 500 mm, (miękki) 6.371-146.0 Z naturalnym włosiem, do polerowania. Skutecznie usuwa przetarcia. Pad, 508 mm, (miękki) 6.369-468.0 Drobne uziarnienie, nadaje się do polerowania podłóg. Pad, 508 mm, (średnio miękki) 6.369-079.0 Do czyszczenia wszelkiego rodzaju podłóg. Pad, 508 mm, (średnio twardy) 6.369-078.0 Do usuwania uporczywych zabrudzeń i głębokiego czyszczenia. Pad, 508 mm, (twardy) 6.369-077.0 Do czyszczenia mocno zabrudzonych podłóg i głębokiego czyszczenia. Pad diamentowy, 508 mm (gruby) 6.371-260.0 Do wstępnego czyszczenia / odnawiania. Usuwa małe rysy, pozostawia czystą, jedwabiście matową powierzchnię. Do przygotowania powierzchni przed zastosowaniem żółtego pada. Jako pad do kry- stalizacji podstawowej. Pad diamentowy, 508 mm (średni) 6.371-261.0 Do wstępnego czyszczenia / odnawiania. Usuwa drobne rysy, pozostawiając jednolitą i błyszczącą powierzchnię. Do przygotowania powierzchni przed zastosowaniem zielonego pada diamentowe- go. Jako pad do krystalizacji z efektem wysokiego połysku. Pad diamentowy, 508 mm (drobny) 6.371-240.0 Do wygodnego polerowania podłóg laminowanych, powierzchni z lastriko i kamienia naturalnego. Do utrzymania czystości po zastosowaniu białego lub żółtego pada. Pad z mikrofibry, 508 mm 6.371-271.0 Doskonała siła czyszczenia. Skutecznie czyści także płytki gresowe. Pad z melaminy, 508 mm 6.371-025.0 Zestaw padów z melaminy do skutecznego czyszczenia powierzchni mikroporowatych. Ściągacz, 850 mm 4.778-008.0 Ściągacz paraboliczny, wargi ssące z odpornej na zużycie gumy Linatex w kolorze czerwonym, z rolkami podporowymi. Wargi ssące, 33 cale, czerwone 4.400-011.0 Z gumy Linatex, odporne na zużycie. Wargi ssące, 33 cale, przejrzyste 4.400-005.0 Z poliuretanu, olejoodporne. BD 50/55 W Classic Bp BD 50/55 C Classic Bp Wydajność urządzenia Napięcie nominalne V 24 24 Pojemność akumulatora Ah (5 h) 80 / 115 80 / 115 Średni pobór mocy W 880 750 Moc silnika napędowego W 130 -128 Polski Zmiany techniczne zastrzeżone. Deklaracja zgodności UE Niniejszym oświadczamy, że określone poniżej urzą- dzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowią- zującym zasadniczym wymogom dyrektyw UE dotyczą- cym bezpieczeństwa i zdrowia. Wszelkie nieuzgodnione z nami modyfikacje urządzenia powodu- ją utratę ważności tego oświadczenia. Produkt: urządzenie do czyszczenia podłóg Typ: 1.127-xxx Obowiązujące dyrektywy UE 2006/42/WE (+2009/127/WE) 2014/30/UE 2014/53/EU (TCU) Zastosowane normy zharmonizowane EN 60335-1 EN 60335-2-72 EN 60335-2-29 EN 62233: 2008 EN 55012: 2007 + A1: 2009 EN 61000-6-2: 2005 TCU EN 300 328 V2.1.1 EN 300 330 V2.1.1 EN 300 440 V2.1.1 EN 301 511 V12.5.1 EN 62368-1:2014+A11:2017 Zastosowane normy krajowe

Niżej podpisane osoby działają z upoważnienia zarządu przedsiębiorstwa. Administrator dokumentacji: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Faks: [phone] Winnenden, 25.01.2019 Moc turbiny ssącej W 250 250 Moc napędu szczotek W 500 500 Teoretyczna wydajność powierzchniowa m

/h 2550 2040 Pojemność zbiornika czystej wody l 55 55 Pojemność zbiornika brudnej wody l 55 55 Maks. temperatura wody °C 50 50 Maks. ciśnienie wody bar 0,06 0,06 Maks. nachylenie obszaru roboczego % 2 2 Ssanie Moc ssania, przepływ powietrza l/s 24 24 Moc ssania, podciśnienie kPa (mbar) 9,5 (95) 9,5 (95) Szczotki do czyszczenia Szerokość robocza mm 510 510 Średnica szczotek mm 510 510 Prędkość obrotowa szczotek 1/min

Siła docisku szczotek kg ≥ 27 ≥ 27 Wymiary i masa Dopuszczalna masa całkowita kg

Masa własna (masa transportowa) kg 115 110 Wymiary komory akumulatora mm 330 x 355 x 290 330 x 355 x 290 Wartości określone zgodnie z EN 60335-2-72 Całkowita wartość drgań m/s

<2,5 <2,5 Niepewność pomiaru K dB(A) 0,2 0,2 Poziom ciśnienie akustycznego L

dB(A) 65,2 65,2 Niepewność pomiaru K

dB(A) 2 2 Poziom mocy akustycznej L

+ niepewność pomiaru K
