INSTRUKCJA OBSŁUGI Hydra Pro 6 MR5500 LINKSYS

MAX-STREAM® Dwuzakresowy router Mesh Wi-Fi 6

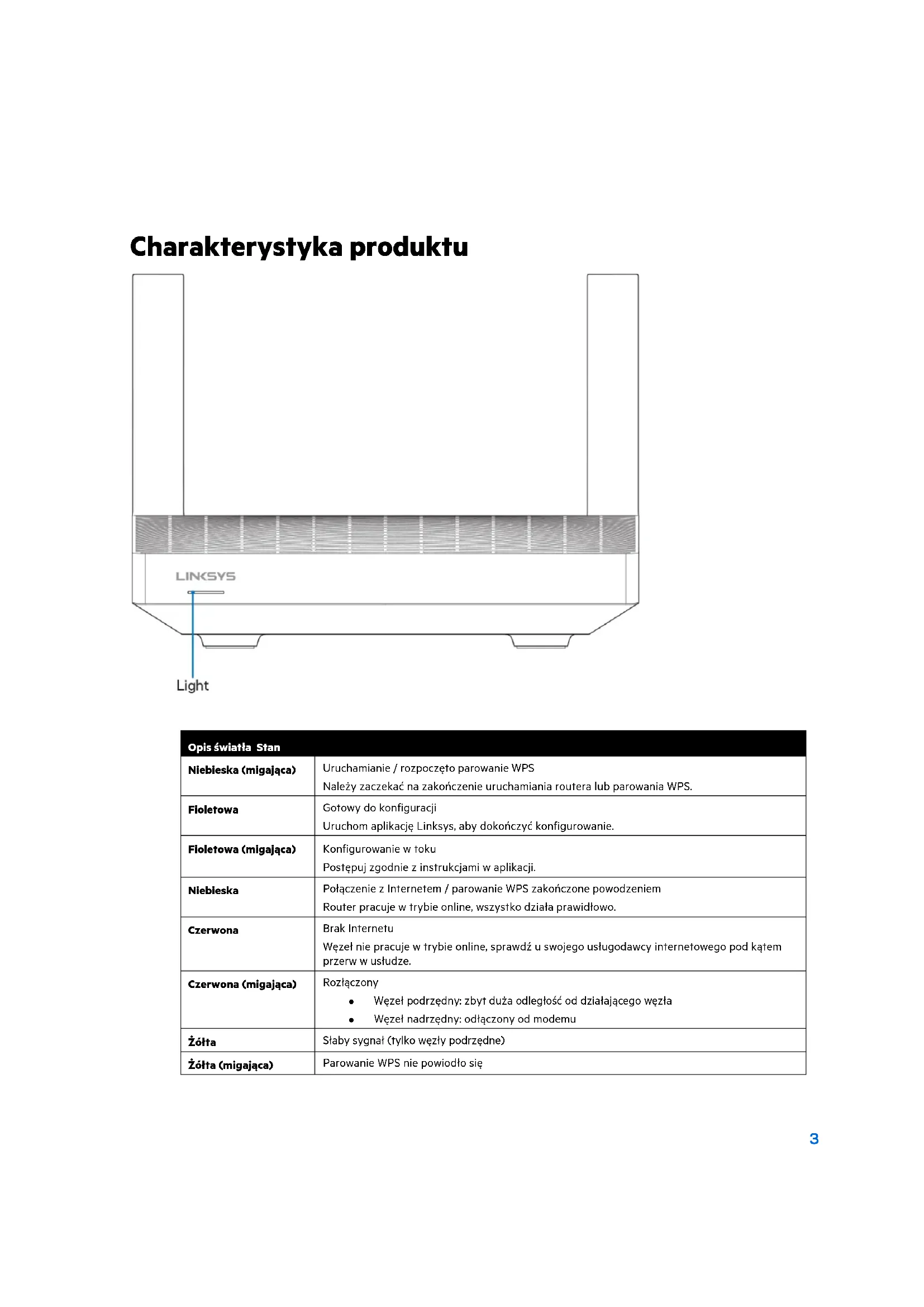

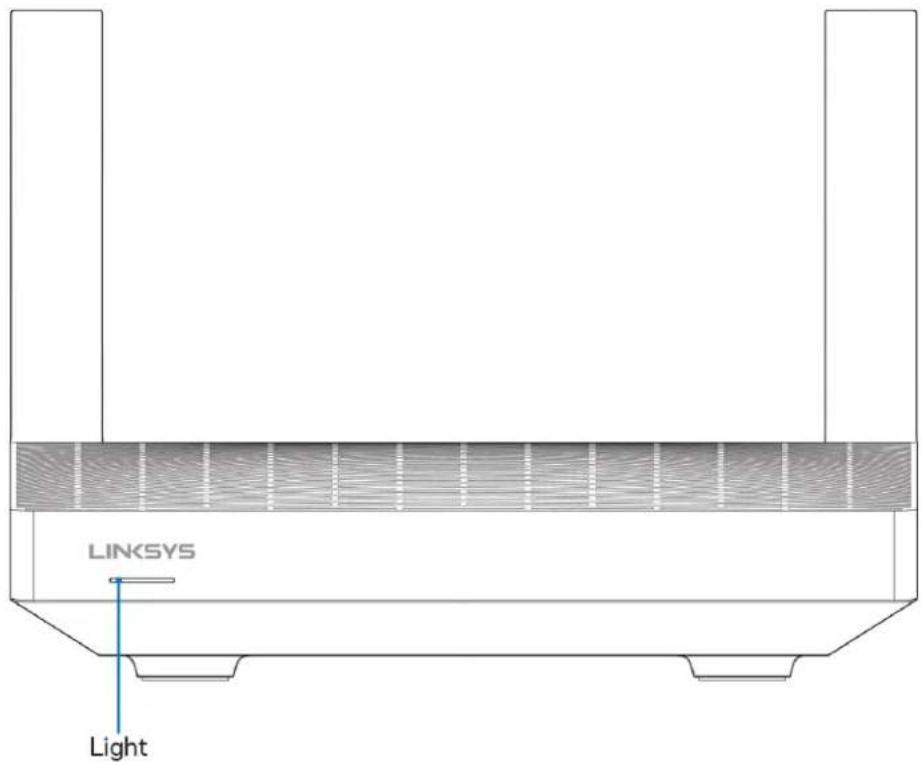

Opis światła Stan Niebieska (migająca) Uruchamianie / rozpoczęto parowanie WPS Należy zaczekać na zakończenie uruchamiania routera lub parowania WPS. Fioletowa Gotowy do konfiguracji Uruchom aplikację Linksys, aby dokończyć konfigurowanie. Fioletowa (migająca) Konfigurowanie w toku Postępuj zgodnie z instrukcjami w aplikacji. Niebieska Połączenie z Internetem / parowanie WPS zakończone powodzeniem Router pracuje w trybie online, wszystko działa prawidłowo. Czerwona Brak Internetu Węzeł nie pracuje w trybie online, sprawdź u swojego usługodawcy internetowego pod kątem przerw w usłudze. Czerwona (migająca) Rozłączony

Węzeł podrzędny: zbyt duża odległość od działającego węzła

Węzeł nadrzędny: odłączony od modemu Żółta Słaby sygnał (tylko węzły podrzędne) Żółta (migająca) Parowanie WPS nie powiodło się4

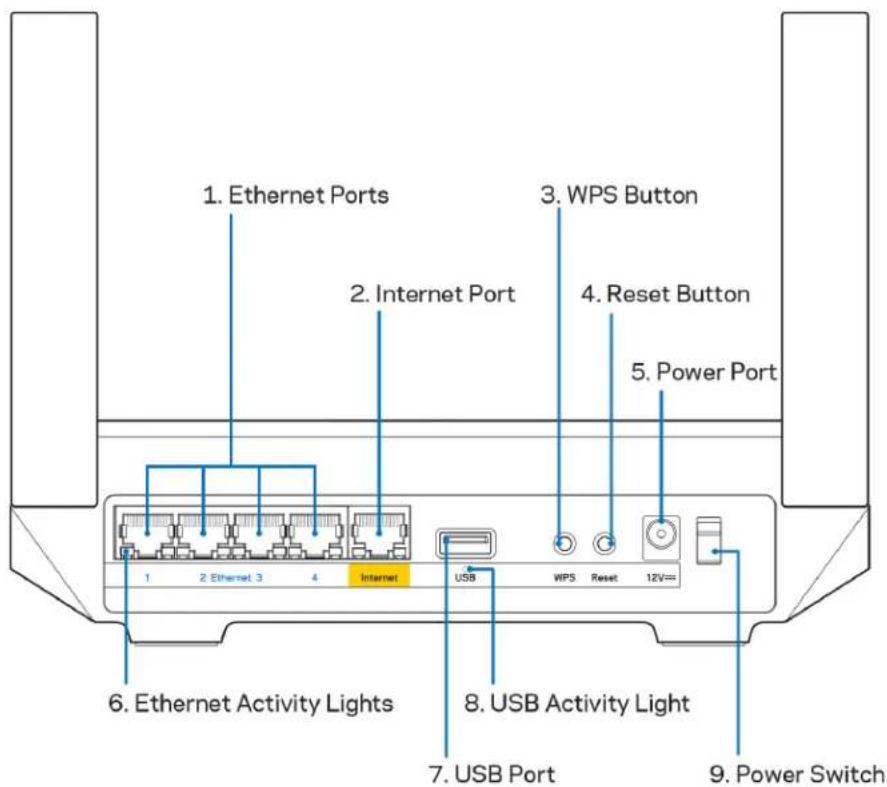

Gniazda Ethernet (1) — do niebieskich gniazd gigabitowych (10/100/1000) należy za pomocą kabli Ethernet podłączyć urządzenia przewodowo łączące się z siecią. Uwaga — w celu uzyskania najlepszej wydajności należy stosować kable z oznaczeniem CAT5e lub wyższym. Gniazdo internetowe (2) — do żółtego gniazda gigabitowego (10/100/1000) należy za pomocą kabla Ethernet podłączyć szerokopasmowy modem przewodowy/DSL lub światłowodowy. Jeżeli router jest używany jako węzeł podrzędny w systemie mesh Wi-Fi, można użyć tego portu do utworzenia przewodowego połączenia z innym węzłem. Uwaga — w celu uzyskania najlepszej wydajności należy stosować kable z oznaczeniem CAT5e lub wyższym. Przycisk Wi-Fi Protected Setup™ (3) — naciśnięcie tego przycisku umożliwia podłączenie urządzeń sieciowych obsługujących funkcję WPS. Przycisk resetowania (4) — aby przywrócić ustawienia fabryczne routera, naciśnij i przytrzymaj przycisk, a kontrolka na górze routera zacznie migać na czerwono. Nie zwalniaj przycisku, dopóki kontrolka nie zgaśnie i nie zaświeci się na jasnoczerwono. Gniazdo zasilania (5) — tutaj należy podłączyć znajdujący się w zestawie zasilacz. Kontrolki aktywności Ethernet (6) — sygnalizują przesył danych przez kabel Ethernet. Gniazdo USB 3.0 (7) — tutaj można podłączyć napędy USB w celu udostępnienia ich w sieci domowej lub w Internecie. Kontrolki aktywności Ethernet (8) — sygnalizują przesył danych przez kabel Ethernet. Wyłącznik zasilania (9) — naciśnięcie | (wł.) powoduje włączenie routera.5 Pomoc Gdzie znaleźć pomoc

Pomoc dotycząca aplikacji Linksys (uruchom aplikację i wybierz Pomoc w głównym menu) iPhone Android

Uwaga — licencje i powiadomienia dot. oprogramowania innych dostawców stosowanego w tym produkcie są dostępne na stronie http://support.linksys.com/en-us/license . W razie pytań lub próśb o udostępnienie kodu na licencji GPL prosimy o kontakt przez stronę http://support.linksys.com/en-us/gplcodecenter.6 Konfiguracja WAŻNE — router MR5500 może być ustawiony jako węzeł główny lub podrzędny w sieci Wi-Fi mesh obejmującej cały dom. Węzeł nadrzędny musi być podłączony kablem Ethernet do modemu lub modemu-routera. Węzły podrzędne mogą być podłączone bezprzewodowo lub za pomocą kabli Ethernet. W razie dodawania routera nadrzędnego w istniejącej sieci domowej Wi-Fi Velop typu mesh zresetuj wszystkie węzły do ustawień fabrycznych i dodaj je do systemu po skonfigurowaniu routera MR5500. Pobierz aplikację Linksys. Aplikacja jest niezbędna do konfiguracji routera. Przejdź do sklepu z aplikacjami do swojego urządzenia i wyszukaj aplikację Linksys. Poszukaj tej ikony: Co będzie Ci potrzebne Zainstaluj aplikację, uruchom ją i postępuj zgodnie z instrukcjami. Uwaga — aplikacja działa w systemie iOS 11.4 lub nowszym oraz Android 6,0 lub nowszym. W czasie konfiguracji utworzysz konto Linksys Smart Wi-Fi, żeby móc korzystać z aplikacji do wyświetlania i wprowadzania zmian w konfiguracji routera z dowolnego miejsca z dostępem do Internetu. Linksys Smart Wi-Fi i aplikacja Linksys umożliwia między innymi:

zmianę nazwy i hasła do sieci Wi-Fi,

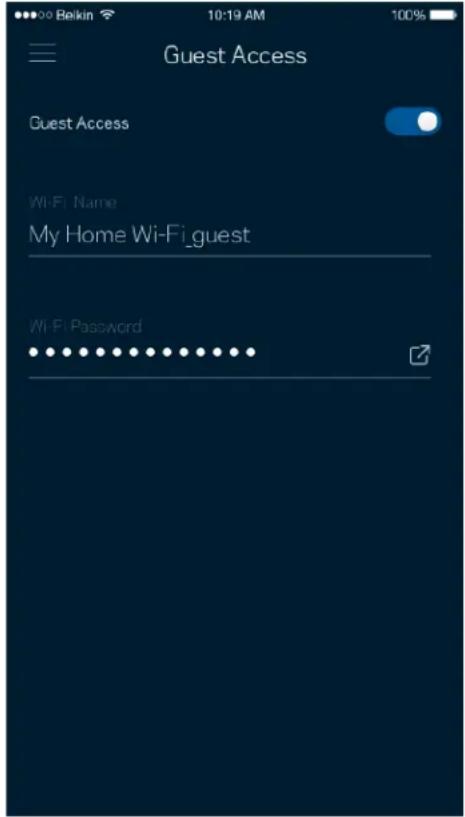

konfigurację dostępu dla gości,

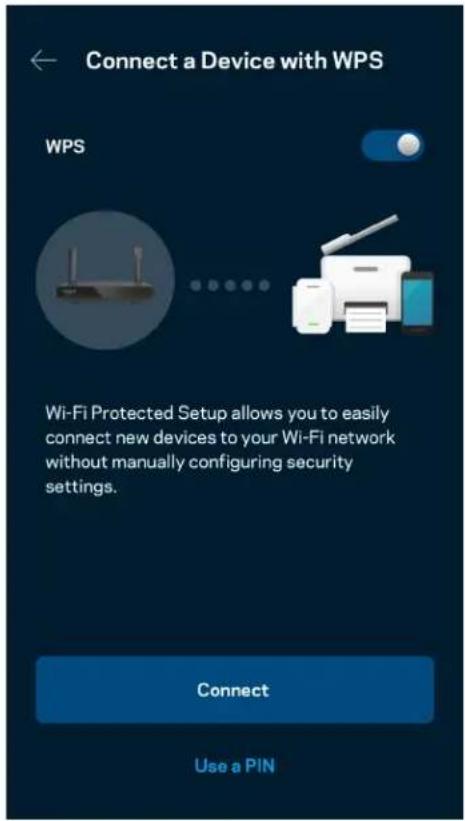

połączenie urządzeń z siecią Wi-Fi za pomocą protokołu WPS,

zablokowanie dostępu do Internetu dzięki funkcji kontroli rodzicielskiej,

testowanie prędkości połączenia internetowego. Uwaga — wyślemy do Ciebie weryfikacyjną wiadomość e-mail. Po podłączeniu się do sieci domowej kliknij łącze w tej wiadomości e-mail w celu powiązania routera ze swoim kontem. Wystarczy, że podłączysz kabel zasilania i kabel Ethernet — proces konfiguracji w aplikacji przebiega automatycznie. Po podłączeniu kabli ustal nazwę i hasło do sieci Wi-Fi w aplikacji. Możesz też nadać routerowi lub węzłom podrzędnym nazwy opisujące ich położenie, żeby ułatwić sobie ich rozróżnienie w przypadku problemów. Jeśli zamierzasz dodać węzły podrzędne w celu utworzenia sieci Wi-Fi typu mesh obejmującej zasięgiem cały dom, możesz je skonfigurować w dowolnym miejscu w zasięgu działającego węzła. Tylko węzeł nadrzędny musi być połączony kablem z modemem lub modemem-routerem. Aplikacja pomoże Ci znaleźć miejsca, w których możesz ustawić węzły.7 Wydrukuj tę stronę, a następnie w celach referencyjnych odnotuj ustawienia sieci Wi-Fi i konta w poniższej tabeli. Zanotowane informacje przechowuj w bezpiecznym miejscu. Nazwa sieci Wi-Fi Hasło sieci Wi-Fi Hasło routera Nazwa sieci gościnnej Hasło sieci użyczanej Adres e-mail do logowania do aplikacji Linksys Hasło aplikacji Linksys Twój adres e-mail do logowania i hasło do aplikacji Linksys mogą również służyć do logowania się na stronie LinksysSmartWiFi.com. Możesz przeglądać ustawienia Wi-Fi lub zarządzać nimi w przeglądarce internetowej.8 Ustawienia sieci domowej Wi-Fi Linksys Za pomocą aplikacji Linksys możesz wyświetlać lub zmieniać ustawienia sieci Wi-Fi, w tym zabezpieczenia i funkcje kontroli rodzicielskiej. Możesz uzyskać dostęp do ustawień z dowolnego miejsca na świecie, jeśli masz połączenie z Internetem. Możesz także uzyskać dostęp do swojego systemu bezpośrednio z sieci domowej, nawet jeśli nie masz połączenia z Internetem. Zaloguj się do aplikacji Linksys

Otwórz aplikację Linksys i wybierz Zaloguj.

Wpisz adres e-mail podany podczas tworzenia konta.

Wpisz hasło dostępu do konta.

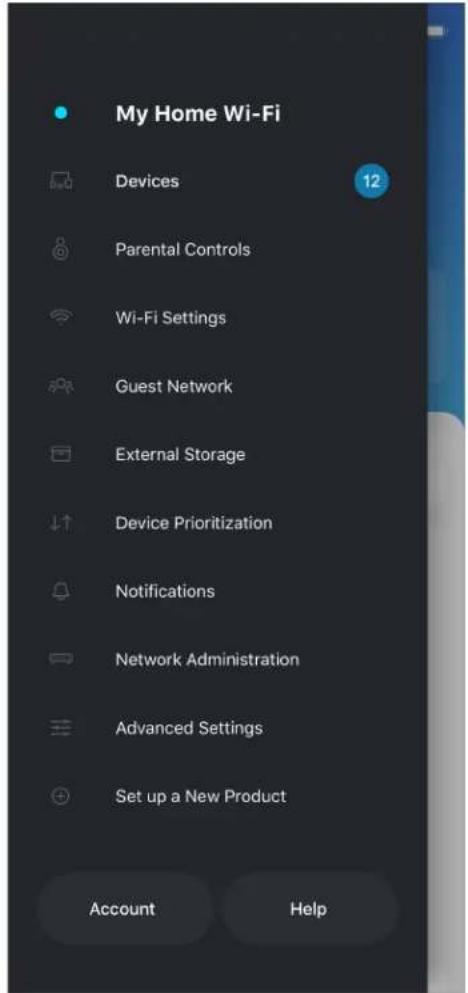

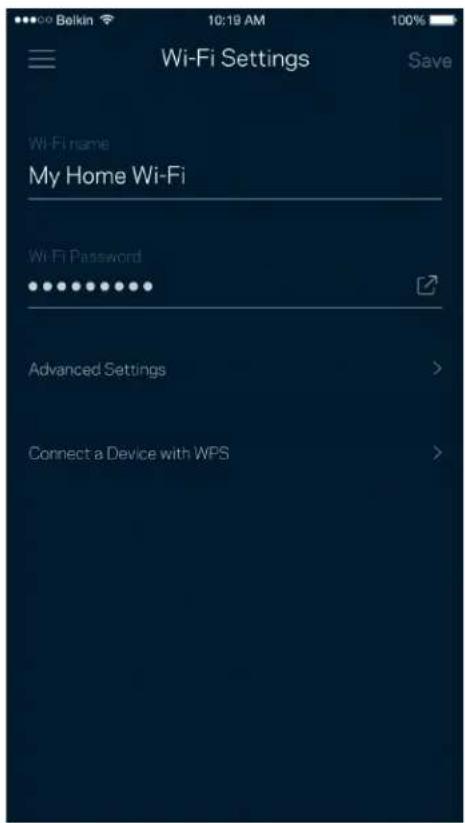

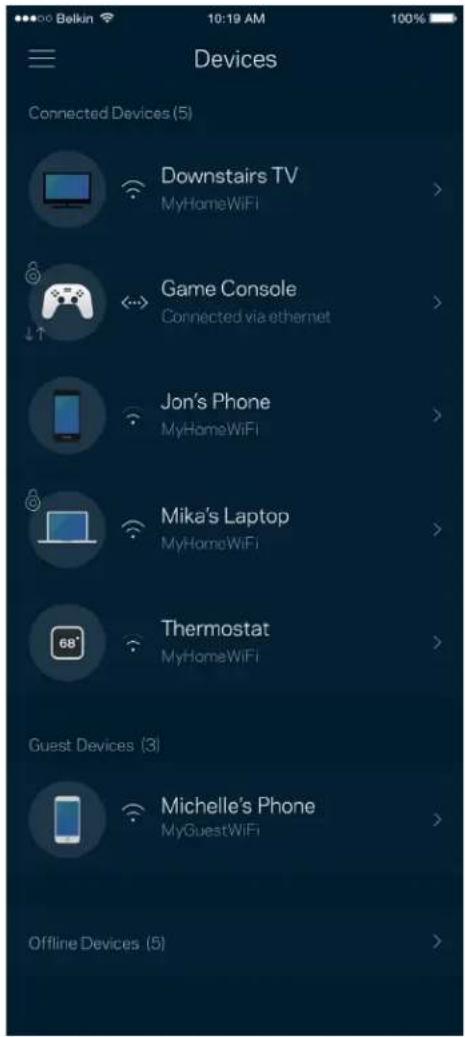

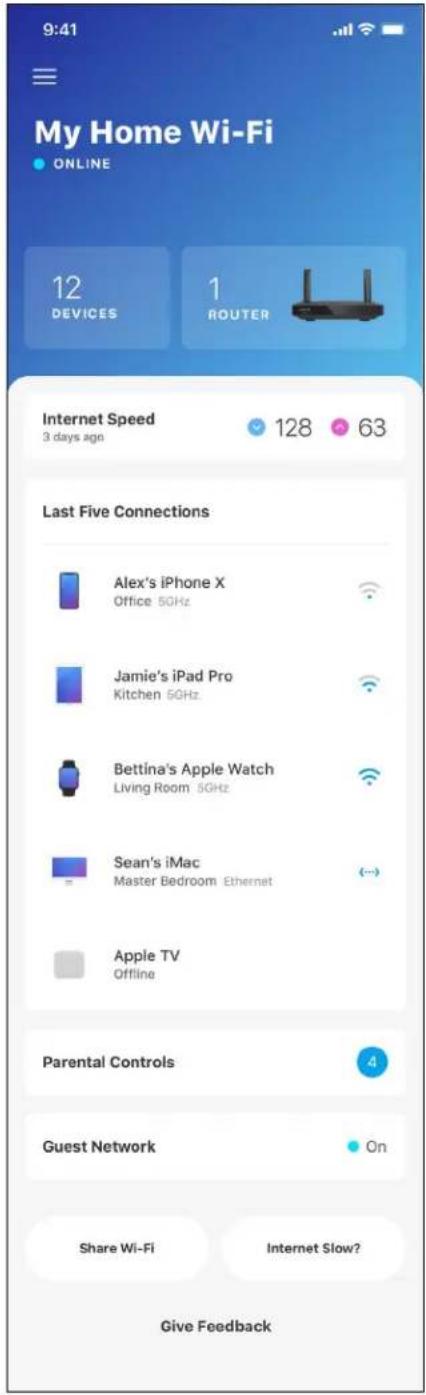

Wybierz Zaloguj się.9 Menu nawigacji Wybierz ikonę menu, aby poruszać się w aplikacji. iPhone Android10 Pulpit nawigacyjny Pulpit nawigacyjny to migawka sieci Wi-Fi. Sprawdź, ile urządzeń jest podłączonych do systemu. Z konsoli nawigacji możesz udostępnić hasło Wi-Fi i włączyć dostęp dla gości. W pulpicie nawigacyjnym widać również, które urządzenia są objęte kontrolą rodzicielską oraz które mają priorytetowy dostęp do sieci Wi-Fi. iPhone Android11 Urządzenia Wyświetlaj i zmieniaj dane urządzeń połączonych z siecią Wi-Fi. Możliwe jest wyświetlanie urządzeń podłączonych do sieci głównej oraz do sieci gościnnej, a także wyświetlanie informacji na ich temat.12 Aby wyświetlić lub zmienić dane urządzenia Na ekranie Urządzenia możesz edytować nazwy urządzeń i zmieniać ich ikony. Możesz też priorytetyzować urządzenia, ustalać kontrolę rodzicielską i wyświetlać informacje o sieci Wi-Fi. Wybierz urządzenie, by wyświetlić jego dane.13 Kontrola rodzicielska Kontrola rodzicielska umożliwia kontrolowanie korzystania z Internetu przez dzieci i ich działań w trybie online. Wstrzymaj dostęp do Internetu dla określonych urządzeń albo zablokuj niektóre strony.14 Ustawienia sieci Wi-Fi Wyświetlaj i zmieniaj nazwę i hasło do sieci Wi-Fi oraz podłączaj urządzenia za pomocą narzędzia Wi-Fi Protected Setup™.15 Zaawansowane ustawienia sieci Wi-Fi Zaawansowani użytkownicy mogą zmienić domyślny typ zabezpieczeń i tryb Wi-Fi. Nie zmieniaj tych ustawień, jeśli nie masz doświadczenia w konfiguracji sieci Wi-Fi. Narzędzie Channel Finder wyszuka najmniej zatłoczone kanały Wi-Fi na Twoim obszarze, żeby umożliwić Ci uzyskanie najlepszej wydajności systemu. Jeśli masz więcej niż jeden węzeł w systemie, Channel Finder znajdzie najlepszy kanał dla każdego węzła.16 Połącz urządzenie za pomocą protokołu WPS Wi-Fi Protected Setup pozwala w łatwy sposób podłączać bezprzewodowe urządzenia do sieci Wi-Fi bez konieczności ręcznego wprowadzania ustawień zabezpieczeń.17 Dostęp do sieci dla gości Skorzystaj z ekranu Dostęp dla gości, aby umożliwić gościom dostęp do Internetu, ograniczając ich dostęp do innych zasobów połączonych z siecią Wi-Fi. Wyślij hasło w wiadomości SMS lub wiadomości e-mail.18 Priorytetyzacja urządzeń Wybierz do trzech urządzeń, które będą miały priorytetowy dostęp do połączenia internetowego. Te urządzenia, podłączone za pomocą sieci przewodowej i/lub bezprzewodowej, zawsze będą miały najlepszy dostęp po połączeniu. Router przeprowadza sprawdzanie szybkości, aby określić, jak w najlepszy sposób rozdzielić sygnał sieci Wi-Fi dla urządzeń z określonymi priorytetami. Inne urządzenia będą korzystać z pozostałej przepustowości.19 Powiadomienia Jeżeli masz więcej niż jeden węzeł, aplikacja może Cię powiadomić, gdy węzły podrzędne w Twoim systemie przejdą w tryb offline. Węzły podrzędne to węzły, które nie są połączone przewodem z modemem. Musisz włączyć powiadomienia w ustawieniach swojego urządzenia przenośnego, by umożliwić przesyłanie Ci powiadomień przez aplikację.20 Zarządzanie siecią/routerem Na ekranie Administracja siecią możesz zmienić hasło routera i podpowiedź do hasła oraz sprawdzić różne dane identyfikujące (numer modelu, numer seryjny i adres IP) swojego routera. Wyraź zgodę na uczestnictwo, by automatycznie raportować awarie do Linksys i przyczyniać się do poprawy możliwości sieci Wi-Fi. Możesz też ręcznie raportować do Linksys konkretne problemy. Razem z opisem problemu będą przesyłane następujące informacje:

Typ logowania (w chmurze: wyświetla powiązany adres e-mail, lokalne: wyświetla komunikat „Administrator routera”)

Typ połączenia WAN (wyświetla Wi-Fi lub Ethernet)

Wersja systemu operacyjnego urządzenia

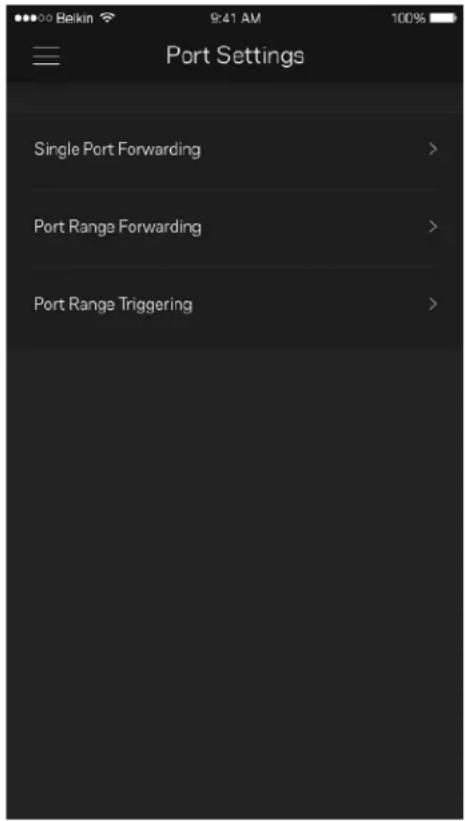

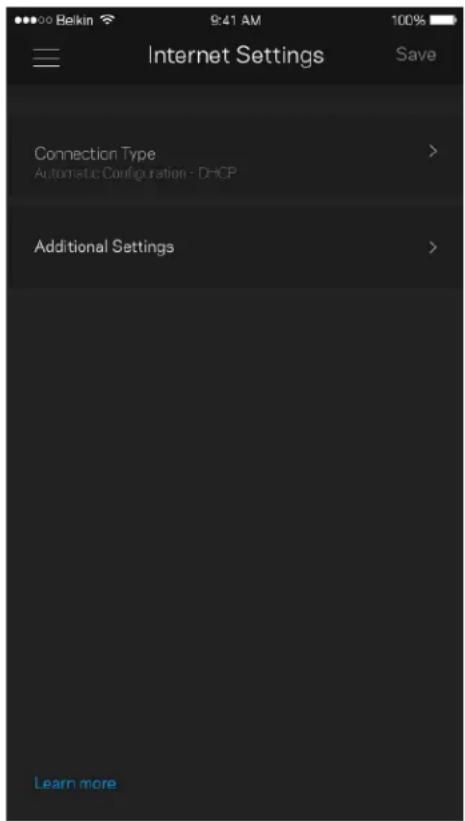

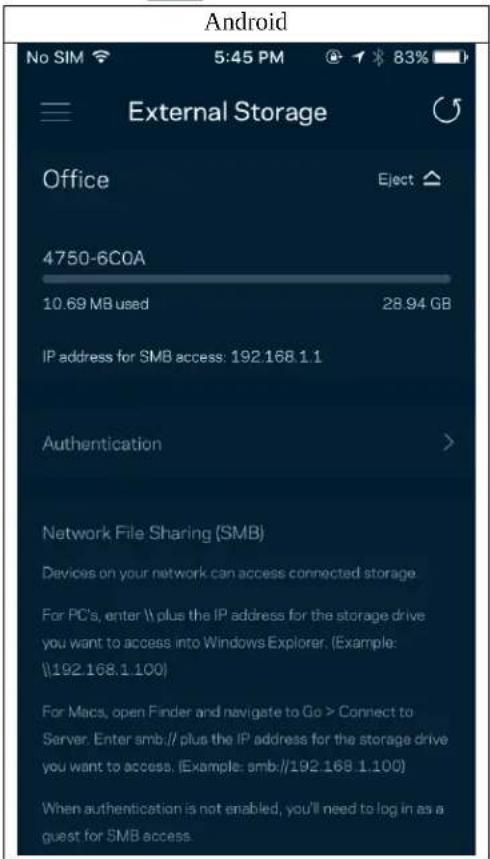

Czas: data (miesiąc/dzień/rok, godzina, strefa czasowa)21 Ustawienia zaawansowane Ustawienia internetowe Możesz wybrać sposób, w jaki router będzie łączyć się z Internetem. Domyślne ustawiona jest Konfiguracja automatyczna – DHCP. Inne typy połączeń zależą od usługodawcy internetowego oraz od planów korzystania z routera. Zaawansowani użytkownicy mogą skorzystać z Dodatkowych ustawień, aby sklonować adresy MAC i skonfigurować MTU (rozmiar największego pakietu, który można przekazać przez sieć).22 Ustawienia portu Przekazywanie portów — dla pojedynczego portu, wielu portów lub zakresu portów — przekierowuje ruch przychodzący do konkretnego portu lub portów do określonego urządzenia lub portu w sieci Wi-Fi. Przy włączonym wyzwalaniu zakresu portów router obserwuje dane wychodzące dla konkretnych numerów portów. Router pamięta adresy IP urządzeń korzystających z danych, więc kiedy te dane wracają, są kierowane z powrotem do właściwego urządzenia.23 Filtrowanie adresów MAC w sieci Wi-Fi Każde urządzenie sieciowe ma unikatowy, 12-cyfrowy adres MAC (Media Access Control). Możesz utworzyć listę adresów MAC i pozwolić tym urządzeniom na dostęp do sieci Wi-Fi lub odmówić im dostępu.24 Zewnętrzna pamięć masowa Zobacz w pulpicie nawigacyjnym do którego węzła podłączony jest dysk zewnętrzny, sprawdź ilość wolnego miejsca i włącz uwierzytelnianie, ustawiając nazwę użytkownika i hasło. (Tylko gdy dysk jest podłączony do portu USB routera). Nie zapomnij kliknąć Wysuń przed odłączeniem dysku, aby uniknąć utraty danych. Android25 Sprawdzanie szybkości Przeprowadź sprawdzanie szybkości, by upewnić się, że uzyskujesz prędkość, za jaką płacisz. Sprawdzanie szybkości pomaga też priorytetyzować urządzenia, ponieważ na podstawie wyników testów można określić, jak sygnał sieci Wi-Fi jest rozdzielany na urządzenia z określonymi priorytetami.

Prędkość pobierania to prędkość, z jaką treści internetowe są przesyłane do routera.

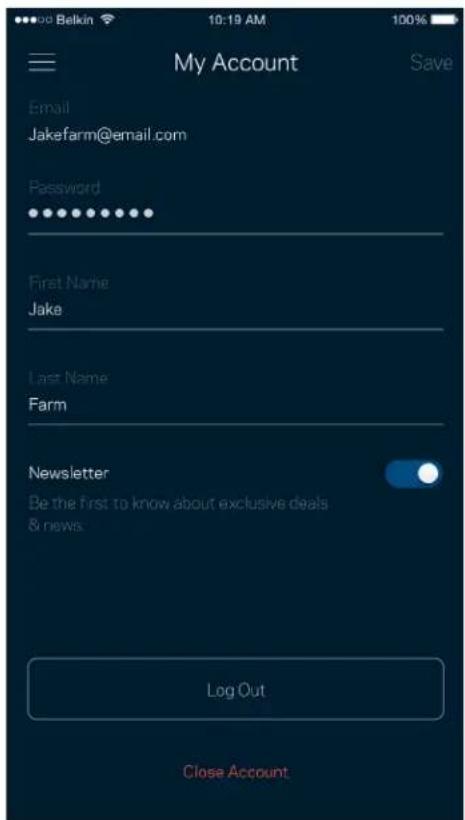

Prędkość wysyłania to prędkość, z jaką możesz przesyłać treści do Internetu. Uwaga — szybkość połączenia internetowego zależy od wielu czynników, w tym od typu konta u dostawcy Internetu, lokalnego i światowego ruchu internetowego oraz liczby urządzeń, które korzystają z tego samego łącza internetowego w domu.26 Moje konto Zmień hasło do aplikacji Linksys i wyraź zgodę na otrzymywanie aktualności i ofert od Linksys. Dostępne tylko po zalogowaniu do aplikacji przy użyciu adresu e-mail.27 Opinie Przekaż nam swoją opinię. Oceń aplikację w swoim sklepie z aplikacjami, prześlij nam sugestie albo zgłoś problem, który wpływa na Twoje wrażenia.28 Pomoc Problemy z aplikacją? Chcesz uzyskać więcej informacji o jednej z funkcji? Wybierz Pomoc.29 Podłączanie bezpośrednio do routera Jeśli nie masz połączenia internetowego, nadal możesz uzyskać dostęp do ustawień swojego routera. Połącz się z siecią Wi-Fi, uruchom aplikację Linksys i na dole ekranu wybierz Zaloguj się przy użyciu hasła routera. Dostępu do konta Linksys Wi-Fi nie można uzyskać bez połączenia z Internetem. iPhone Android30 Hasło routera Utworzyliśmy bezpieczne hasło administratora podczas instalacji. Aby je zmienić, wybierz Administracja siecią/routerem i Zmień hasło routera i podpowiedź do hasła. Aby zapewnić bezpieczeństwo routera, po zmianie hasła routera prześlemy Ci wiadomość e-mail.31 Przywracanie ustawień fabrycznych routera Standardowo nie powinna pojawić się potrzeba przywracania ustawień fabrycznych routera MR5500 — jest to bardzo uciążliwy proces. Przywrócenie ustawień fabrycznych przywraca router do stanu, w jakim był po wyjęciu z pudełka — konieczne jest ponowne przeprowadzenie konfiguracji. Wszystkie ustawienia wprowadzone podczas konfiguracji i po niej, takie jak nazwy sieci Wi-Fi, hasła i typ zabezpieczenia, zostaną usunięte. Wszystkie urządzenia bezprzewodowe zostaną odłączone od sieci Wi-Fi. Aby przywrócić ustawienia fabryczne:

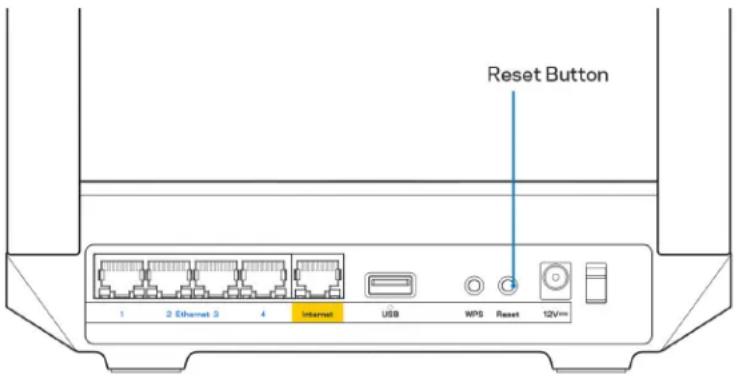

Upewnij się, że router jest podłączony do zasilania i włączony. Naciśnij i przytrzymaj przycisk Reset na dole urządzenia. Kontrolka na górze routera zacznie migać na czerwono. Nie zwalniaj przycisku, dopóki kontrolka nie zgaśnie i nie zaświeci się na jasnoczerwono. Jak zamontować router na ścianie Na spodzie routera z serii MR5500 znajdują się otwory do montażu na ścianie. Do zawieszenia routera należy użyć śrub M3 × 20 mm.32 Dane techniczne Linksys MR5500 Nazwa modelu

zybkość przełączanych portów

zęstotliwość radiowa

unkcje bezpieczeństwa

bsługiwane systemów plików Dwuzakresowy router mesh Wi-Fi 6, AX5400 MR5500 10/100/1000 Mb/s (Gigabit Ethernet) 2,4 GHz i 5 GHz 2 regulowane anteny zewnętrzne (przymocowane na stałe), 1 antena wewnętrzna USB 3.0, Ethernet (1-4), Internet, zasilanie Power, Reset, WPS Panel przedni: Jedna kontrolka wielokolorowa sygnalizująca zasilanie i stan urządzenia Panel tylny: USB, Ethernet (1-4), Internet Szyfrowanie osobiste WPA2, szyfrowanie osobiste WPA3, tryb mieszany WPA2/WPA3 Maks. 128-bitowy

Parametry fizyczne i środowiskowe Wymiary 8,46” × 6,10” × 2,20” (215 mm × 155 mm × 56 mm) Waga urządzenia 574 g Zasilanie 12 V / 2 A Certyfikaty FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac/ax) Temperatura robocza 0–40°C (32–104°F) Temperatura przechowywania -20–60°C (-4–140°F) Wilgotność podczas pracy 10–80% (wilgotność względna bez kondensacji) Wilgotność przy przechowywaniu od 5% do 90%, bez kondensacji Uwagi: Informacje dotyczące przepisów, gwarancji i bezpieczeństwa można znaleźć pod adresem Linksys.com/support/MR5500. Parametry techniczne mogą ulec zmianie bez uprzedzenia. Maksymalna wydajność oparta na standardzie IEEE 802.11. Rzeczywista wydajność może odbiegać od nominalnej. Może to dotyczyć m.in. mniejszej przepustowości sieci bezprzewodowej, szybkości przesyłania danych, zasięgu i obszaru pokrycia. Osiągi zależą od wielu czynników, warunków i zmiennych, w tym odległości od punktu dostępowego, natężenia ruchu sieciowego, materiałów i konstrukcji budynku, używanego systemu operacyjnego, używanych urządzeń bezprzewodowych, zakłóceń itp. Najlepsza pomoc techniczna dostępna jest na stronie Linksys.com/support/MR5500. BELKIN, LINKSYS oraz inne nazwy i znaki graficzne produktów są znakami towarowymi grupy spółek Belkin. Wymienione tutaj znaki towarowe innych firm stanowią własność odpowiednich podmiotów. © 2021 Linksys Holdings, Inc. i/lub spółki stowarzyszone. Wszelkie prawa zastrzeżone.1
