MANUAL DE USUARIO Hydra Pro 6 MR5500 LINKSYS

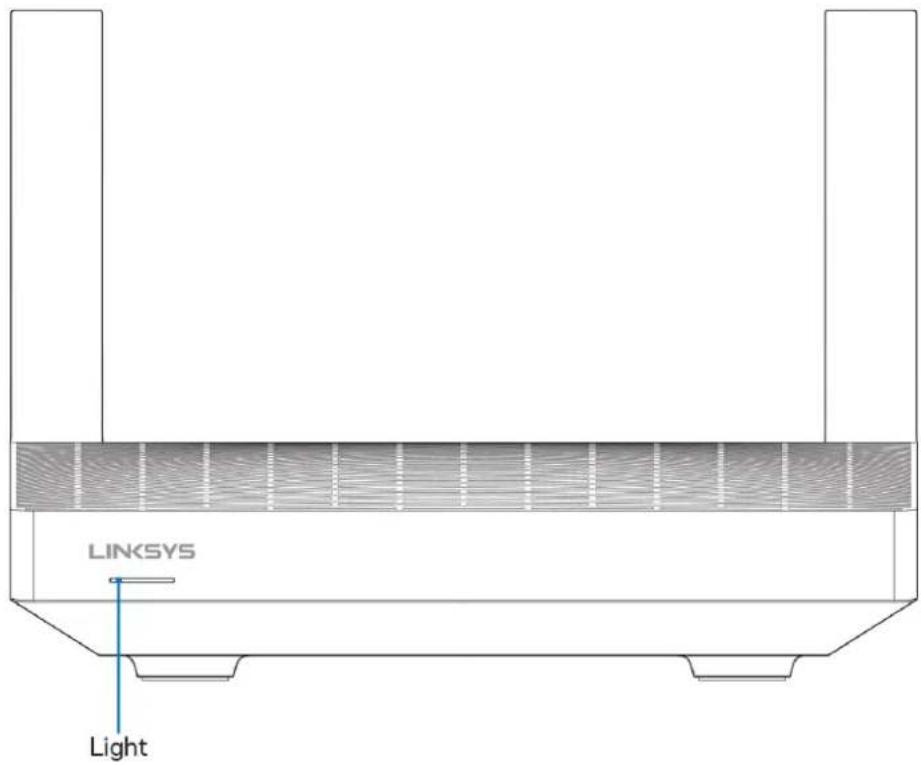

Estado de la luz Estado Azul (parpadeante) Enciéndose/vinculación WPS iniciada. Espera a que el router termine de iniciarse o de completar la vinculación WPS. Púrpura Listo para la instalación. Abre la aplicación de Linksys para completar la instalación. Púrpura (parpadeante) Instalación en curso. Sigue las instrucciones en la aplicación. Azul Conectado a internet/vinculación WPS completada con éxito. El router está en línea, todo en orden. Rojo Sin conexión a internet. Desconectado, consulta con tu ISP para ver si hay problemas con el servicio. Rojo (parpadeante) Desconectado.

Nodo secundario: demasiado lejos de un nodo activo.

Nodo principal: desconectado del módem. Amarillo Señal débil (solo para los nodos secundarios). Amarillo (parpadeante) La vinculación WPS no se ha completado con éxito.4

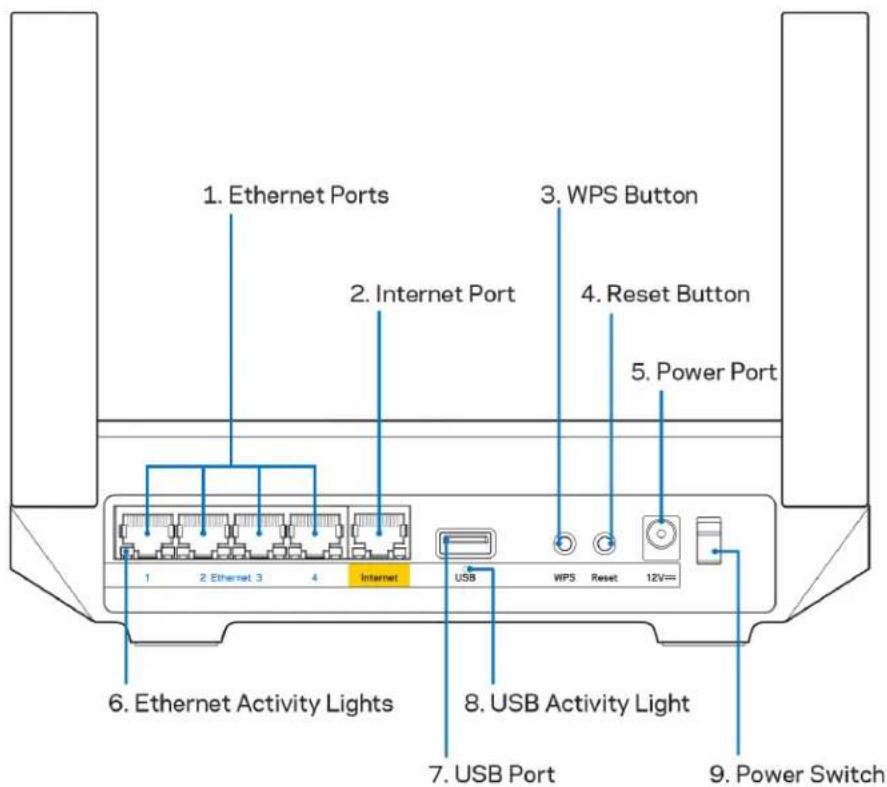

Puertos Ethernet (1): conecta los cables Ethernet a estos puertos Gigabit azules (10/100/1000) y a los dispositivos conectados por cable en tu red. Nota: para obtener el mejor rendimiento posible usa cables CAT5e o de certificación superior en los puertos Ethernet. Puerto de internet (2)

conecta un cable Ethernet a este puerto Gigabit amarillo (10/100/1000) y a un módem de cable/DSL o de fibra óptica. Si estás usando este router como un nodo secundario dentro de un sistema WiFi mesh puedes utilizar este puerto para conectarlo a otro nodo por cable. Nota: para obtener el mejor rendimiento posible usa un cable CAT5e o de certificación superior en el puerto de internet. Botón de Wi-Fi Protected Setup™ (3): presiona para conectar dispositivos de red habilitados con WPS. Botón de Reset (Reinicio) (4): para devolver la configuración de fábrica a tu router presiona y mantén presionado este botón mientras que la luz de la parte superior del router parpadee en color rojo. No dejes de apretar el botón hasta que la luz se haya apagado para, a continuación, encenderse en rojo claro. Puerto de corriente (5): conecta el adaptador de alimentación CA incluido. Luces de actividad Ethernet (6): indican que se produce una transferencia de datos por el cable Ethernet. Puerto USB 3.0 (7): conecta y comparte unidades USB en tu red o en internet. Luz de actividad USB (8): estas luces indican transferencias desde/a dispositivos externos. Interruptor de corriente (9): ponlo en la posición de | (on) para encender el router.5 Ayuda Dónde encontrar más recursos de ayuda

Ayuda en la aplicación de Linksys (abre la aplicación y haz clic en Ayuda en el menú principal de navegación). iPhone Android

Nota: puedes consultar las licencias y notas del software de terceros utilizado en este producto en http://support.linksys.com/es/license. Ponte en contacto con nosotros a través de http://support.linksys.com/en- us/gplcodecenter para cualquier pregunta o solicitud de código fuente GPL.6 Instalación IMPORTANTE: si añades tu router serie MR5500 a un sistema WiFi mesh para todo el hogar lo podrás instalar como nodo primario o secundario. El nodo principal debe conectarse con un cable Ethernet al módem o módem router. Los nodos secundarios pueden conectarse de forma inalámbrica o también con cables Ethernet. Si estás agregando este router a un sistema Velop WiFi mesh para todo el hogar ya activo para que actúe como nodo primario tendrás que restaurar la configuración de fábrica de todos los otros nodos una vez que el serie MR5500 esté instalado y funcionando. Descarga la aplicación de Linksys. La necesitarás para instalar y configurar el router. Ve a la tienda de aplicaciones de tu dispositivo y busca por Linksys. Busca este icono: Lo que necesitarás Instala la aplicación, ábrela y sigue las instrucciones. Nota: la aplicación funciona con iOS 11.4 y posterior, y Android 6.0 y posterior. Durante la instalación crearás una cuenta de Linksys Smart WiFi para poder usar la aplicación para ver y modificar los valores de configuración de tu router desde cualquier lugar con una conexión a internet. Entre otras muchas cosas Linksys Smart WiFi y la aplicación de Linksys te permitirán:

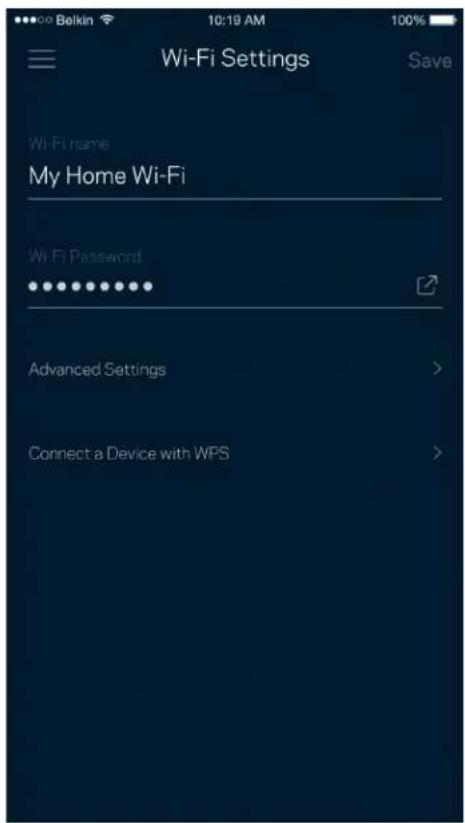

Cambiar tu nombre y contraseña de WiFi.

Establecer el acceso de usuarios invitados.

Bloquear internet con los controles parentales.

Medir la velocidad de tu conexión a internet. Nota: te enviaremos un e-mail de verificación. Estando conectado a tu red doméstica haz clic en el enlace del e-mail para vincular el router con tu cuenta. Menos enchufar el adaptador de corriente y conectar el cable Ethernet el proceso de instalación por aplicación se encarga de hacer todo el trabajo por ti. Una vez conectado usa la aplicación para personalizar tu WiFi dándole un nombre y contraseña únicos. También puedes darles nombres a tu router y nodos secundarios basándote en la ubicación en la que están instalados para que los puedas identificar si alguna vez tienes que resolver un problema. Si deseas añadir nodos secundarios para crear un sistema WiFi mesh para todo el hogar emplázalos dentro del alcance de otro nodo ya instalado. Solo el nodo principal debe ser conectado por cable al módem o módem router. No te preocupes por nada, la aplicación te ayudará a encontrar la mejor ubicación para tus nodos.7 Imprime esta página y anota los valores de configuración de tu WiFi y cuenta en la tabla como referencia. Guarda estas notas en un sitio seguro. Nombre de WiFi Contraseña de WiFi Contraseña del router Nombre de la red de invitados Contraseña de la red de invitados Dirección de e-mail para el inicio de sesión en la aplicación de Linksys Contraseña de la aplicación de Linksys Es posible utilizar tu dirección de e-mail y la contraseña de inicio de sesión para la aplicación de Linksys en LinksysSmartWiFi.com (en un ordenador). Podrás ver o gestionar tu red WiFi en un explorador web.8 Configuración del sistema WiFi para todo el hogar de Linksys Usando la aplicación de Linksys podrás ver o modificar los parámetros de configuración de tu sistema WiFi, incluidos los de seguridad y de controles parentales. Podrás acceder a tus ajustes de configuración desde cualquier punto del planeta si cuentas con una conexión a internet. Asimismo, también podrás acceder directamente al sistema desde tu red doméstica, incluso sin una conexión a internet. Inicia la sesión en la aplicación de Linksys.

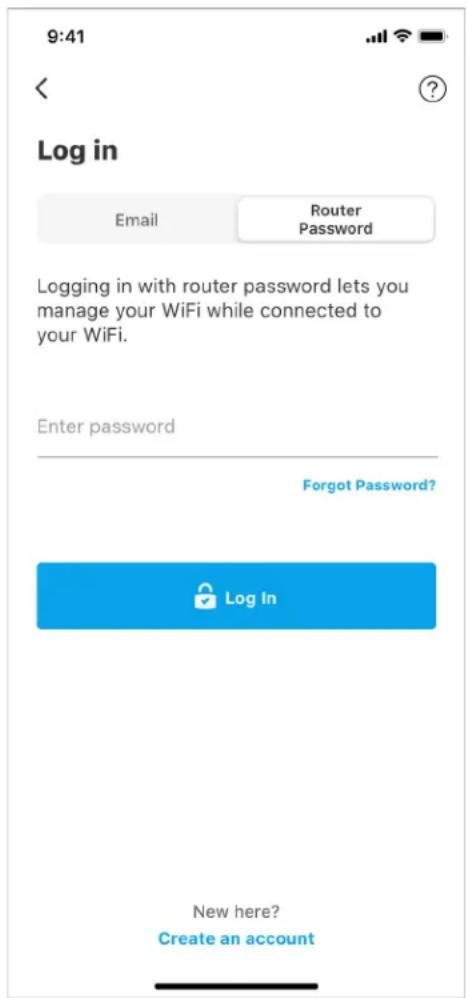

Abre la aplicación de Linksys y toca en Iniciar sesión.

Introduce la dirección de e-mail que utilizaste al crear tu cuenta.

Introduce la contraseña de tu cuenta.

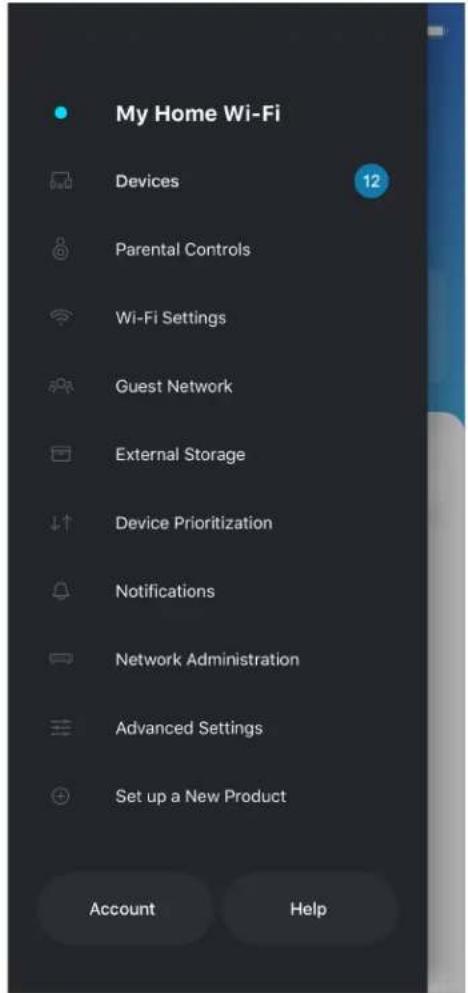

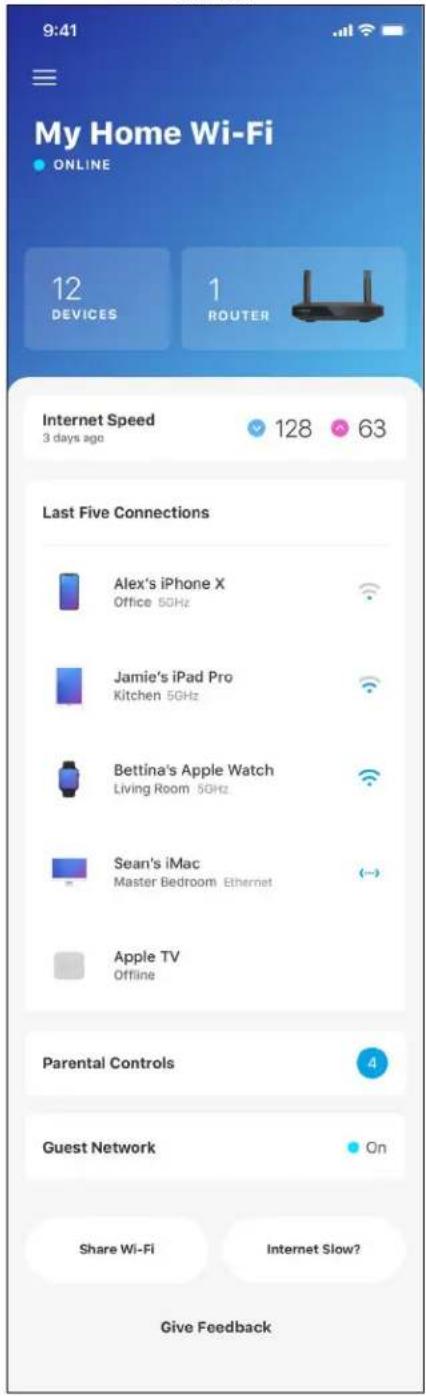

Toca en Iniciar sesión.10 Menú de navegación Toca en el icono de menú para navegar por la aplicación. iPhone Android11 Panel de control El panel de control es una instantánea de tu red WiFi. Comprueba cuántos dispositivos están conectados a tu sistema. Desde el panel de control puedes compartir tu contraseña WiFi y activar el acceso para usuarios invitados. El panel de control también te muestra si existen dispositivos con los controles parentales activados o si han recibido prioridad en el reparto del ancho de banda de tu WiFi. iPhone Android12

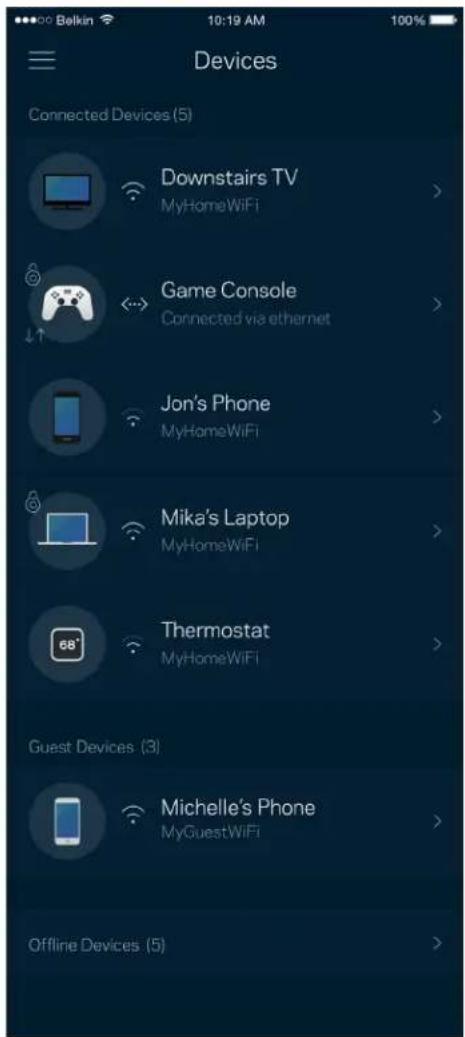

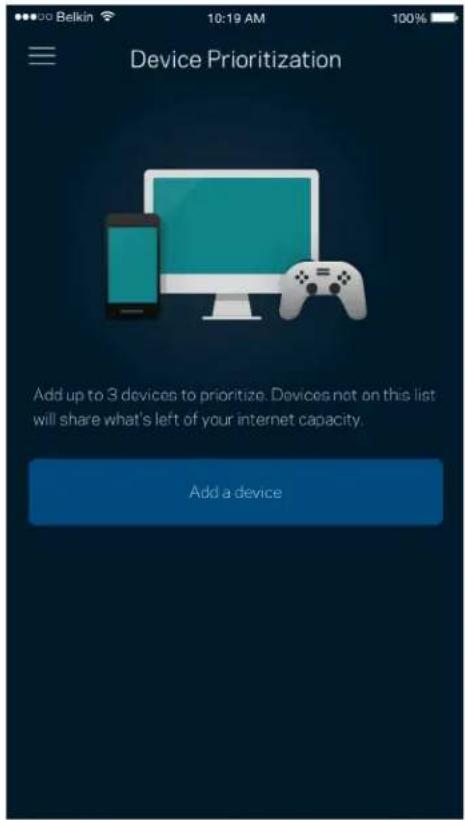

Dispositivos Visualiza y modifica la información de todos los dispositivos conectados a tu red WiFi. Puedes ver los dispositivos de la red principal y la red de invitados o mostrar información acerca de cada dispositivo.13 Para visualizar o modificar la información de los dispositivos Desde la pantalla de Dispositivos puedes editar los nombres de los dispositivos y cambiar sus iconos. También puedes regular la priorización de los dispositivos, establecer controles parentales y ver la información de la red WiFi. Toca sobre cualquier dispositivo para ver la información del mismo.14 Controles parentales Los controles parentales te permiten regular el tiempo que pasan tus hijos en internet y las actividades que realizan. Interrumpe la conexión de internet en dispositivos específicos o bloquea determinados sitios web.15 Ajustes de WiFi Ve o cambia tu nombre y contraseña de WiFi y conecta dispositivos usando Wi-Fi Protected Setup™.16 Ajustes avanzados de WiFi Los usuarios más experimentados pueden cambiar el tipo de seguridad y el modo WiFi predeterminados. No cambies estos valores a no ser que tengas mucha experiencia con redes WiFi. El Buscador de Canal escaneará para encontrar los canales WiFi menos congestionados en tu área para garantizar que sacas el máximo rendimiento de tu sistema. Si tienes más de un nodo en tu sistema el Buscador de Canal encontrará el mejor canal para cada uno de ellos.17 Conectar un dispositivo por medio de WPS Wi-Fi Protected Setup te permite conectar fácilmente dispositivos inalámbricos a tu WiFi sin tener que introducir manualmente credenciales de seguridad.18 Acceso a la red para invitados Usa la pantalla de acceso de invitados para permitir a usuarios extraños a la red conectarse a internet con restricciones a otros recursos de tu red WiFi. Envía la contraseña por mensaje de texto o e-mail.19 Priorización de dispositivos Selecciona hasta un máximo de tres dispositivos para regular la priorización del reparto del ancho de banda de tu conexión a internet. Estos dispositivos, por cable y/o inalámbricos, tendrán siempre el mejor acceso cuando estén conectados. Tu router ejecuta una prueba de velocidad para determinar cómo se debe distribuir óptimamente el ancho de banda WiFi entre los dispositivos priorizados. Los aparatos sin prioridad tendrán que compartir la capacidad restante de la red.20 Notificaciones Si tienes más de un nodo la aplicación puede notificarte si los nodos secundarios de tu sistema se desconectan. Los nodos secundarios son aquellos que no están conectados por cable a tu módem. Tienes que activar las notificaciones en los ajustes de configuración de tu dispositivo móvil para permitir que la aplicación pueda tenerte al día.21 Administración de red/router Usa la pantalla de Administración de red para cambiar la contraseña y la pista de la contraseña del router y para acceder a diversos identificadores de producto (número de modelo, número de serie y detalles de la IP) para tu router. Podrás activar la opción de informar automáticamente a Linksys sobre fallos del sistema para contribuir así a la mejora de la experiencia WiFi para todos los usuarios. También puedes informar a Linksys de forma manual sobre problemas específicos. La siguiente información será enviada junto a tu descripción del problema:

Versión de la aplicación.

Tipo de inicio de sesión (nube: muestra la dirección e-mail asociada, local: muestra «Router admin»).

Modelo de dispositivo.

Tipo de conexión WAN (muestra WiFi o Ethernet)

Versión del SO del dispositivo.

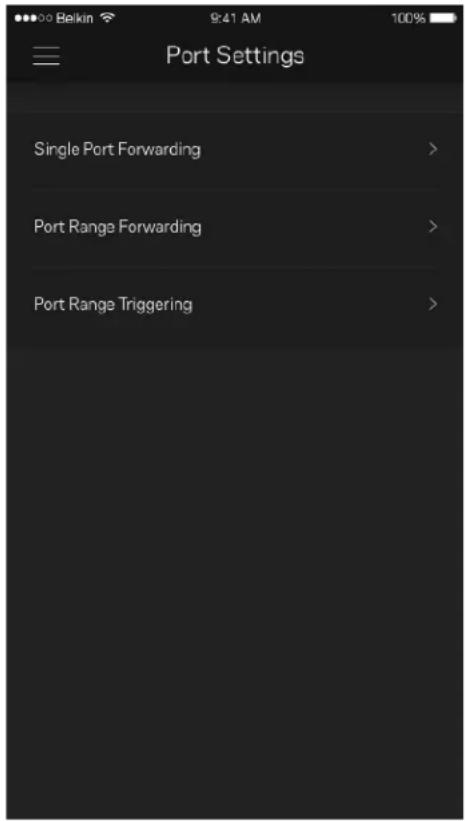

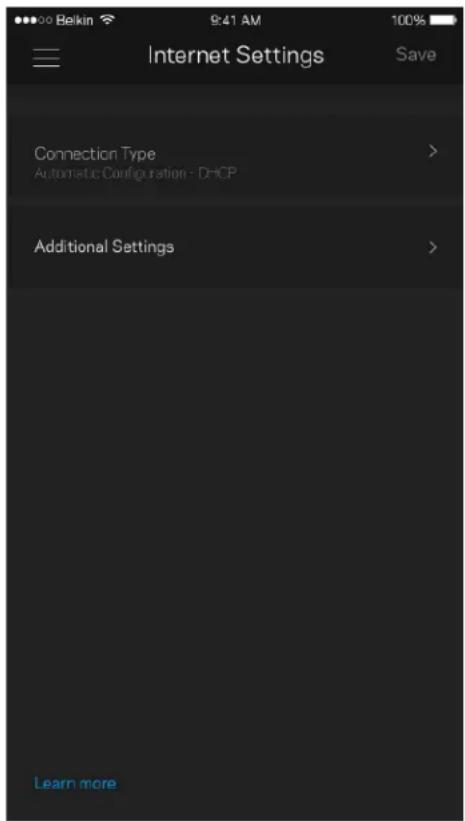

Hora y fecha (mes/día/año, hora y zona horaria).22 Ajustes avanzados Configuración de internet Puedes determinar cómo se conecta tu router a internet. La predeterminada es Configuración automática – DHCP. Otros tipos de conexión dependen de tu proveedor de servicios de internet o de cómo planeas utilizar tu router. Los usuarios avanzados pueden utilizar la Configuración adicional para clonar las direcciones MAC y establecer la MTU (unidad de transmisión máxima).23 Configuración de puertos El reenvío de puertos, para un solo puerto, múltiples puertos o un intervalo de puertos, envía el tráfico entrante en un puerto o puertos específicos a un dispositivo determinado en la red WiFi. Por el desencadenado de rango de puertos el router analiza el flujo de datos saliente para números de puerto específicos. Tu router recuerda la dirección IP del dispositivo que solicita los datos para que cuando estos vuelvan sean redirigidos al dispositivo correcto.24 Filtrado MAC de WiFi Cada dispositivo de red tiene una dirección MAC (Media Access Control) de 12 dígitos única. Puedes crear una lista de direcciones MAC y a continuación permitir o denegar al acceso de esos dispositivos a tu WiFi.25 Almacenamiento externo Mira en el Panel de Control a qué nodo está conectado la unida externa y cuánto espacio libre queda en ella. A continuación, habilita la autenticación estableciendo un nombre de usuario y una contraseña (solo si se conecta una unidad al puerto USB del router). Asegúrate de tocar en Expulsar antes de quitar físicamente la unidad para evitar pérdidas de datos. Android26 Prueba de velocidad Ejecuta una prueba de velocidad para asegurarte de que recibes las velocidades de transferencia por las que estás pagando. La prueba de velocidad también ayuda con la priorización de dispositivos porque sus resultados determinan cómo se distribuye el ancho de banda de la conexión WiFi entre los dispositivos priorizados.

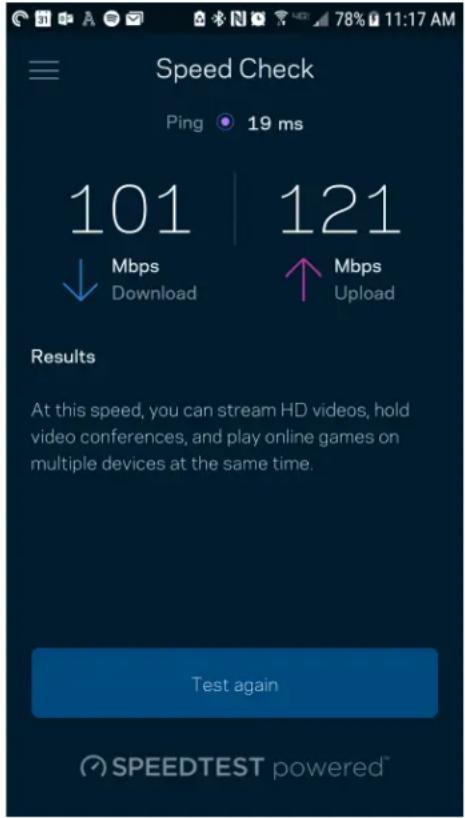

La velocidad de descarga es la tasa a la que el contenido de internet se transfiere a tu router.

La velocidad de subida es la tasa a la que puedes subir contenido a internet. Nota: las velocidades de la conexión de internet se determinan por una variedad de factores, incluyendo el tipo de cuenta de ISP, la intensidad del tráfico de internet a nivel local y global y el número de dispositivos conectados en tu hogar que comparten la conexión.27 Mi cuenta Cambia la contraseña de tu cuenta de la aplicación de Linksys y habilita la opción de recibir las últimas noticias y promociones de Linksys. Solo disponible con la sesión iniciada en la aplicación con tu dirección de e-mail.28 Opinión Aquí tienes tu oportunidad para darnos tu valoración. Puntúa la aplicación en la tienda de aplicaciones, envíanos sugerencias o infórmanos sobre cualquier problema que esté empañando tu experiencia de uso.29 Ayuda ¿Tienes problemas con la aplicación? ¿Te hace falta más información sobre alguna de las funciones? Toca en Ayuda para obtener una explicación.30 Conexión directa al router Aunque no estés conectado a internet puedes acceder a los ajustes del router. Conéctate a tu nombre de WiFi, abre la aplicación de Linksys y toca en «Iniciar sesión» con la contraseña del administrador en la parte inferior de la pantalla. No obstante, sin estar conectado a internet no podrás acceder a tu cuenta de Linksys Smart WiFi. iPhone Android31 Contraseña del router Durante la instalación hemos creado una contraseña del administrador segura. Para cambiarla toca sobre Administración de red/router y sobre Cambiar Contraseña y Pista de Contraseña del Router. Para mantener a tu sistema router seguro te enviaremos un e-mail si alguien modifica la contraseña del router.32 Cómo restablecer la configuración de fábrica de tu router En principio nunca deberías tener que restaurar la configuración de fábrica de tu router serie MR5500. Es un proceso muy desestabilizador para el dispositivo y la red. La restauración de la configuración de fábrica del router establece los mismos valores predeterminados que este tenía cuando lo compraste. Requerirá que vuelvas a realizar el proceso de instalación de nuevo. Se borrarán todos los valores de configuración que hubieses especificado en la instalación y posteriormente, cosas como el nombre y contraseña de WiFi o tipo de seguridad. Todos los dispositivos inalámbricos se desconectarán de tu red WiFi. Para restaurar la configuración de fábrica:

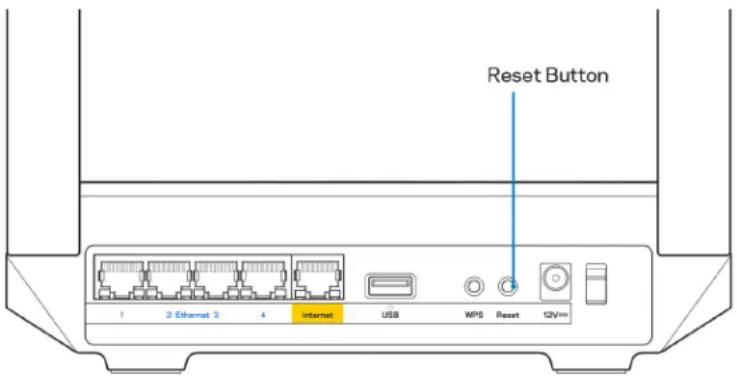

Con tu router enchufado a la corriente eléctrica y encendido presiona y mantén presionado el botón Reset (Reinicio) situado en el panel trasero. La luz encima del router parpadeará en color rojo. No dejes de apretar el botón hasta que la luz se haya apagado y a continuación se haya encendido en rojo claro. Cómo montar el router en una pared Tu router serie MR5500 cuenta con unos agujeros para facilitar su montaje en una pared. Fija el router con tornillos M3 de 20 mm.33 Especificaciones Linksys MR5500 Nombre del modelo

elocidad de los puertos

.º de antenas Puertos Bot ones

unciones de seguridad

its de clave de seguridad

ompatibilidad con sistemas de archivos de almacenamiento Router WiFi 6 mesh de doble banda (AX5400) MR5500 10/100/1000 Mbps (Gigabit Ethernet) 2,4 GHz y 5 GHz 2 antenas externas regulables (no extraíbles) y 1 antena interna. USB.3.0, Ethernet (1-4), Internet y Corriente Corriente, Reset y WPS Panel frontal: una única luz multicolor para indicar la corriente y el estado Panel trasero: USB, Ethernet (1-4) e Internet WPA2-Personal, WPA3-Personal, WPA2/WPA3-Personal Mixed Encriptación de hasta 128 bits

Características físicas Dimensiones 215 mm x 155 mm x 56 mm Peso de la unidad 574 g Corriente 12 V, 2 A Certificaciones FCC, IC, CE, WiFi (IEEE 802.11a/b/g/n/ac/ax) Temperatura de funcionamiento Entre 0 y 40° C Temperatura de almacenamiento Entre -20 y 60° C Humedad de funcionamiento Entre 10 % y 80 % de humedad relativa (sin condensación) Humedad de almacenamiento Entre 5 % y 90 % sin condensación Notas: Para información sobre el cumplimiento normativo, la garantía y la seguridad ve a Linksys.com/support/MR5500. Las especificaciones están sujetas a cambios sin previo aviso. Rendimiento máximo según lo establecido en las especificaciones de la norma IEEE 802.11. El rendimiento real puede variar y la capacidad de la red inalámbrica, el índice de producción de datos, el alcance y la cobertura pueden disminuir. El rendimiento depende de numerosos factores, condiciones y variables, entre ellos, la distancia desde el punto de acceso, el volumen de tráfico de la red, los materiales de construcción de la vivienda, el sistema operativo utilizado, la combinación de productos inalámbricos presentes en la red, las interferencias y otras condiciones adversas. Visita Linksys.com/support/MR5500 para acceder a nuestro galardonado servicio de atención al cliente. BELKIN, LINKSYS y otros nombres y logotipos de productos son marcas comerciales del grupo de empresas Belkin. Las marcas comerciales de terceros mencionadas pertenecen a sus respectivos propietarios. © 2021 Linksys Holdings, Inc. y/o sus filiales. Todos los derechos reservados.1
