MANUALE UTENTE Hydra Pro 6 MR5500 LINKSYS

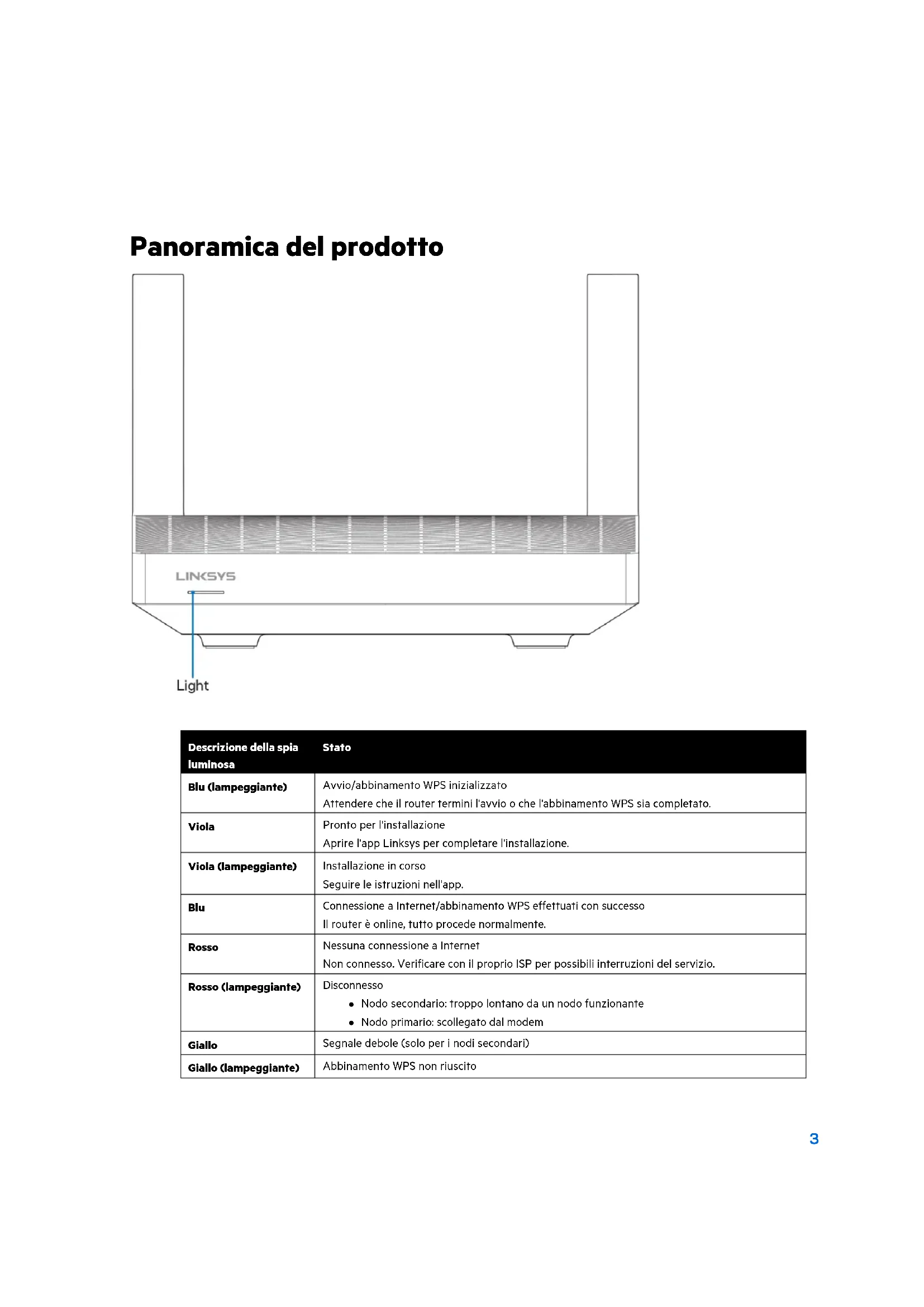

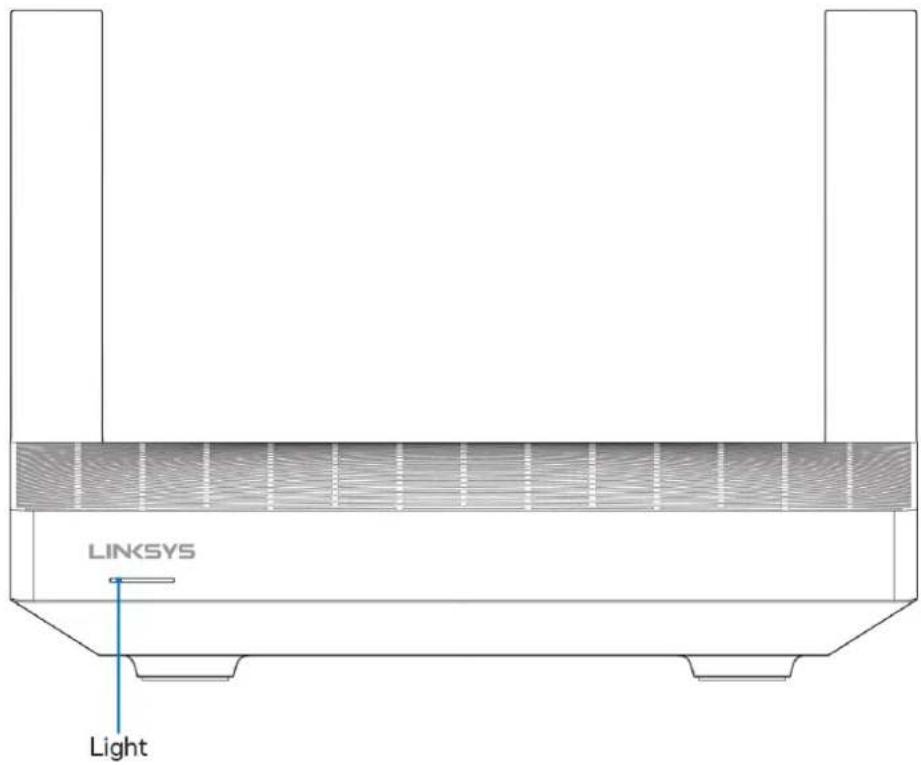

Descrizione della spia luminosa Stato Blu (lampeggiante) Avvio/abbinamento WPS inizializzato Attendere che il router termini l'avvio o che l'abbinamento WPS sia completato. Viola Pronto per l'installazione Aprire l'app Linksys per completare l'installazione. Viola (lampeggiante) Installazione in corso Seguire le istruzioni nell'app. Blu Connessione a Internet/abbinamento WPS effettuati con successo Il router è online, tutto procede normalmente. Rosso Nessuna connessione a Internet Non connesso. Verificare con il proprio ISP per possibili interruzioni del servizio. Rosso (lampeggiante) Disconnesso

Nodo secondario: troppo lontano da un nodo funzionante

Nodo primario: scollegato dal modem Giallo Segnale debole (solo per i nodi secondari) Giallo (lampeggiante) Abbinamento WPS non riuscito4

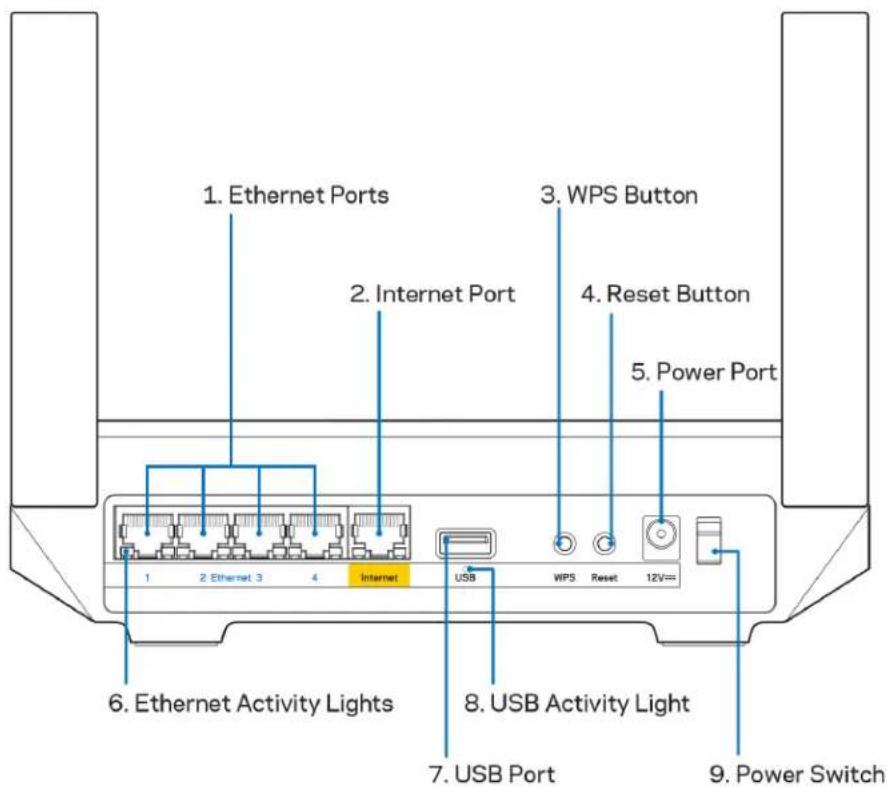

Porte Ethernet (1) — Collegare i cavi Ethernet a queste porte Gigabit (10/100/1000) di colore blu e ai dispositivi cablati presenti sulla rete. Nota — Per prestazioni ottimali, utilizzare cavi di categoria CAT5e o superiore per collegare le porte Ethernet. Porta Internet (2) — Collegare un cavo Ethernet alla porta Gigabit gialla (10/100/1000) e a un modem Internet a banda larga via cavo/DSL/fibra ottica. Se si utilizza questo router come nodo secondario in un sistema Wi-Fi mesh, è possibile utilizzare questa porta per creare una connessione cablata a un altro nodo. Nota — Per prestazioni ottimali, utilizzare cavi di categoria CAT5e o superiore per collegare le porte Internet. Pulsante Wi-Fi Protected Setup™ (3) — Premere per connettere i dispositivi di rete abilitati per la procedura WPS. Pulsante Reset (Ripristino) (4) — Per ripristinare il router, premere e mantenere premuto fino a quando la spia luminosa sulla parte superiore del router non inizia a lampeggiare emettendo una luce rossa. Non rilasciare il pulsante fino a quando la spia luminosa non si spegne e diventa di colore rosso acceso. Porta di alimentazione (5) — Collegare l'adattatore di alimentazione CA incluso. Spie di attività Ethernet (6) — Le spie segnalano il trasferimento dei dati tramite il cavo Ethernet. Porta USB 3.0 (7) — Per collegare e condividere dispositivi USB sulla rete o su Internet. Spia di attività USB (8) — La spia indica il trasferimento dei dati tramite una connessione USB. Interruttore di alimentazione (9) — Premere | (on) per accendere il router.5 Guida Dove reperire ulteriori informazioni

Guida dell'App Linksys (avviare l'app e fare clic su Help (Guida) nel menu principale di navigazione) iPhone Android

Nota — Licenze e notifiche, relative a software di terze parti utilizzati in questo prodotto, possono essere visualizzate all'indirizzo http://support.linksys.com/en-us/license. Contattare http://support.linksys.com/en-us/gplcodecenter per domande o richieste sul codice sorgente GPL.6 Installazione IMPORTANTE

Il router della serie MR5500 può essere installato come nodo primario o secondario in un sistema Wi-Fi mesh per tutta la casa. Un nodo primario deve essere collegato al modem o al modem router con un cavo Ethernet. I nodi secondari possono essere collegati in wireless o con cavi Ethernet. Se si sta aggiungendo il router come nodo primario per un sistema Wi-Fi mesh per tutta la casa Velop esistente, eseguire il ripristino delle impostazioni di fabbrica su tutti i nodi e aggiungerli al sistema non appena il router della serie MR5500 è configurato e funzionante. Scaricare l'App Linksys. L'app è necessaria per installare il router. Visitare l'app store del proprio dispositivo e ricercare Linksys. Fare attenzione a questa icona: Operazioni preliminari Installare l'app, aprirla e seguire le istruzioni. Nota: l'app funziona con iOS 11.4 e versioni successive e Android 6,0 e versioni successive. Durante l'installazione è possibile creare un account Linksys Smart Wi-Fi, in modo da poter utilizzare l'app per visualizzare o modificare le impostazioni del router ovunque si disponga di una connessione Internet. Tra le numerose operazioni che si possono svolgere con Linksys Smart Wi-Fi e l'App Linksys figurano le seguenti:

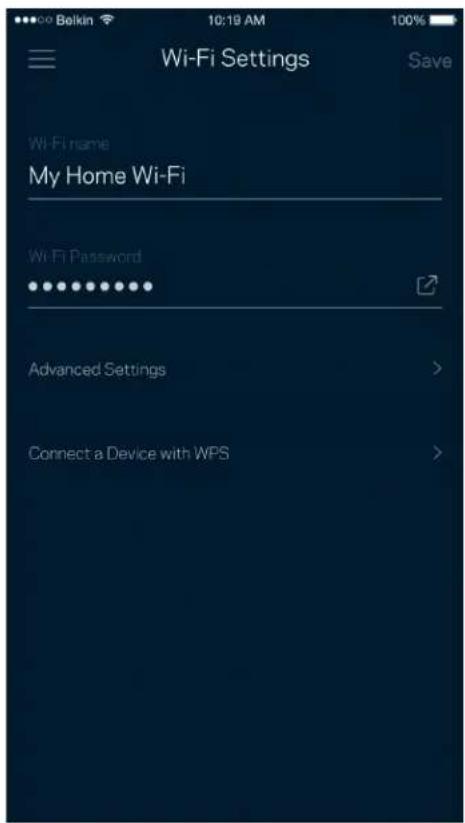

Modificare il nome e la password del Wi-Fi

Configurare la funzione Accesso ospite

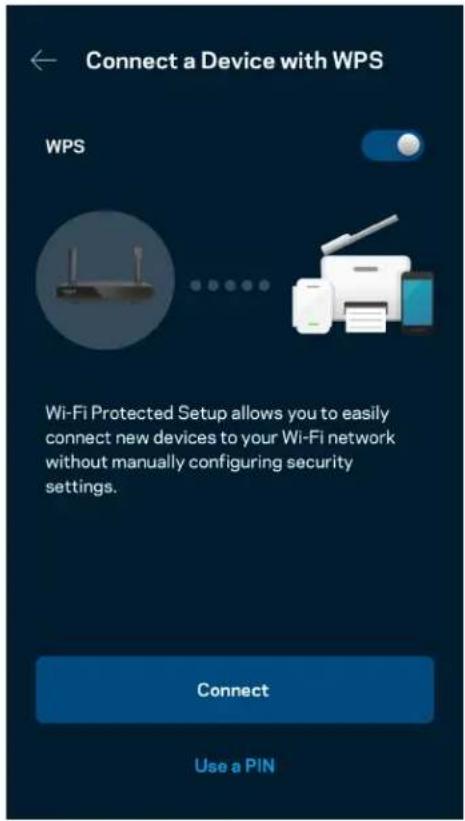

Connettere dispositivi al Wi-Fi tramite la procedura WPS

Attivare un blocco di Internet con il Filtro famiglia

Verificare la velocità della connessione Internet Nota — Verrà inviata un'e-mail di verifica. Durante la connessione alla rete domestica, fare clic sul link nell'e-mail per associare il router all'account. Ad eccezione del collegamento dell'alimentatore e del cavo Ethernet, la procedura di installazione basata su app non necessita di alcuna operazione manuale. Al termine della connessione, utilizzare l'app per personalizzare il Wi-Fi, dandogli un nome e una password. È possibile inoltre assegnare al router e ai nodi secondari un nome basato sul luogo in cui si trovano, per poterli identificare facilmente in caso di problemi. Per aggiungere nodi secondari e creare un sistema Wi-Fi mesh per tutta la casa, è necessario installarli nel raggio d'azione di un altro nodo funzionante. Soltanto il nodo primario dovrà essere collegato tramite cavo al modem o al modem router. L'operazione è semplice, grazie all'app che indica dove posizionare i nodi.7 Stampare questa pagina, quindi annotare le impostazioni del Wi-Fi e dell'account nella tabella per futuri riferimenti. Conservare le annotazioni in un luogo sicuro. Nome Wi-Fi Password Wi-Fi Password del router Nome della rete ospite Password della rete ospite Indirizzo e-mail di accesso all'app Linksys Password dell'App Linksys L'indirizzo e-mail e la password possono essere utilizzati anche per effettuare l'accesso su LinksysSmartWiFi.com su un computer. È possibile visualizzare o gestire il Wi-Fi in un browser Internet.8 Impostazioni del sistema Wi-Fi per tutta la casa Linksys Utilizzando l'App Linksys, è possibile visualizzare o modificare le impostazioni del sistema Wi-Fi, inclusi la sicurezza e i filtri famiglia. È possibile accedere alle impostazioni ovunque si disponga di una connessione a Internet. In alternativa, è possibile anche accedere al sistema direttamente tramite la rete domestica quando non si è online. Accesso all'App Linksys

Aprire l'App Linksys e toccare Log in (Accedi).

Inserire l'indirizzo e-mail utilizzato durante la creazione dell'account.9

Inserire la password dell'account.

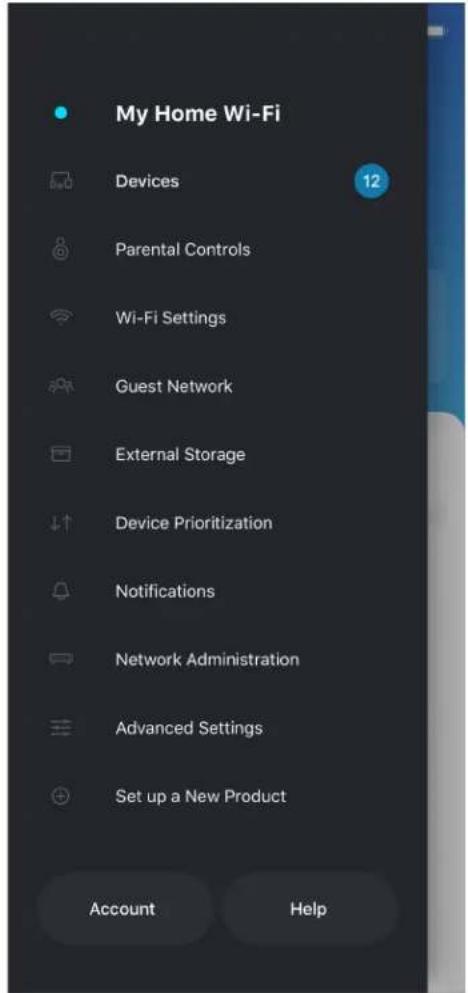

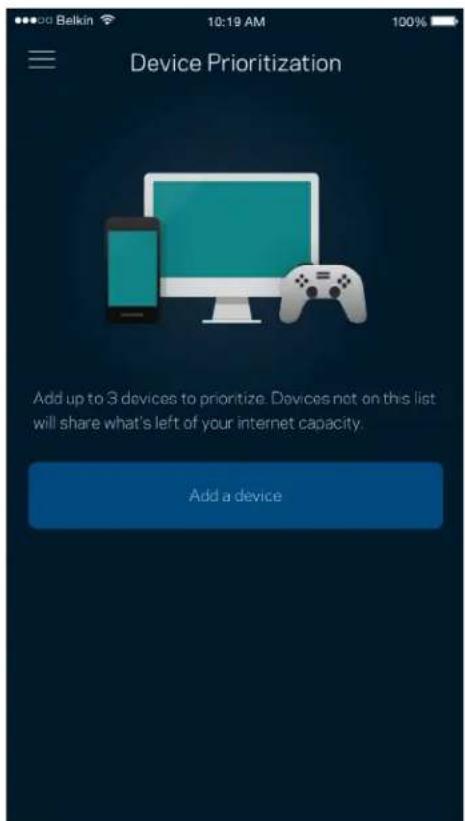

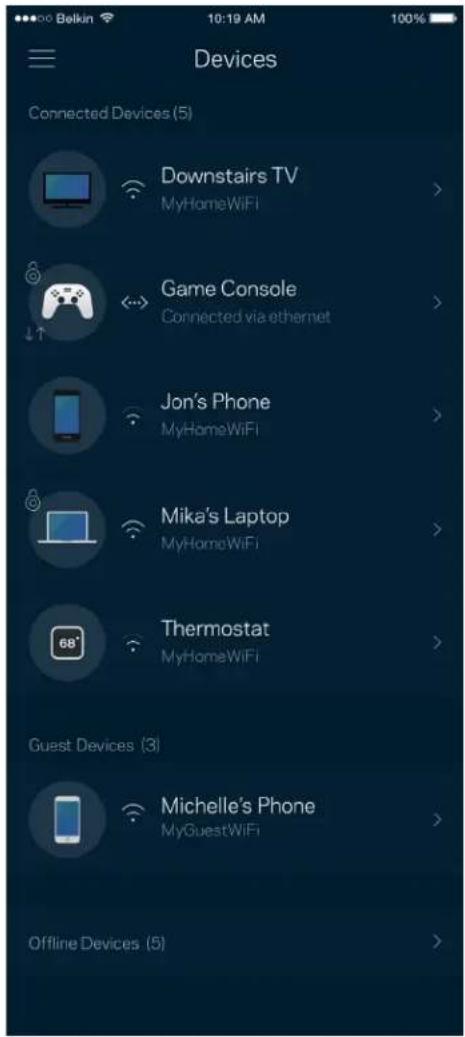

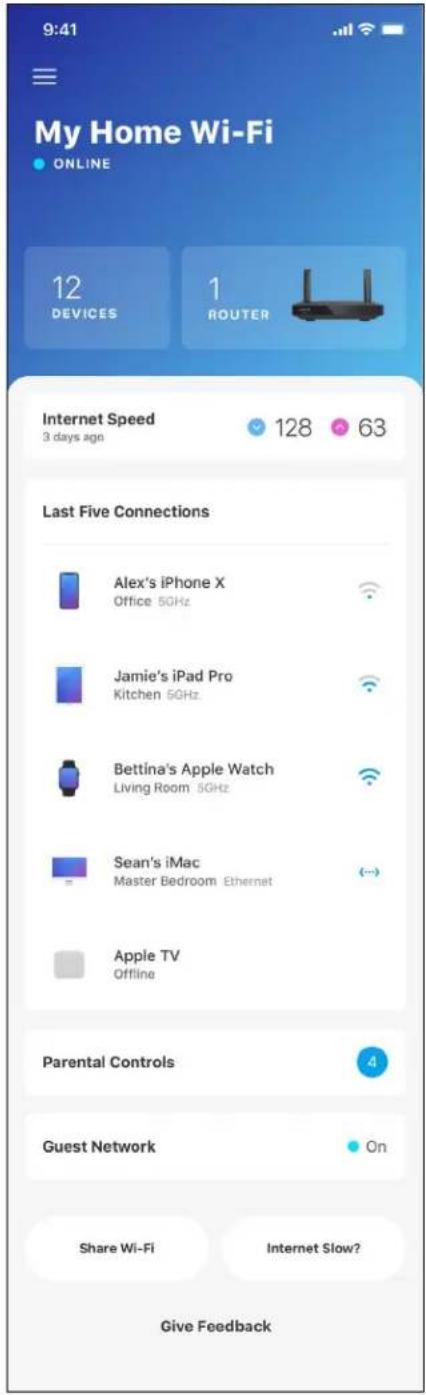

Toccare Log in (Accedi).10 Menu di navigazione Toccare l'icona del menu per navigare nell'app. iPhone Android11 Pannello di controllo Il pannello di controllo fornisce una panoramica del Wi-Fi. Sarà possibile vedere quanti dispositivi sono connessi al sistema. Dal pannello di controllo, l'utente può condividere la password Wi-Fi e attivare l'accesso ospite. Il pannello di controllo indica, inoltre, se su uno specifico dispositivo sono stati attivati filtri famiglia o priorità per l'accesso al Wi-Fi. iPhone Android12 Dispositivi Visualizzare e modificare i dettagli per tutti i dispositivi connessi al Wi-Fi. È possibile visualizzare i dispositivi presenti sia nella rete principale che nella rete ospite o visualizzare informazioni relative a ciascuno di essi.13 Per visualizzare o modificare i dettagli del dispositivo: Dalla schermata Devices (Dispositivi) è possibile modificare il nome e l'icona dei dispositivi. È inoltre possibile impostare la priorità dei dispositivi, attivare i filtri famiglia e visualizzare i dettagli del Wi-Fi. Toccare un qualsiasi dispositivo per visualizzarne i dettagli.14 Filtro famiglia L'opzione Parental controls (Filtro famiglia) permette di controllare l'orario in cui i nodi secondari si connettono e ciò che fanno online. Mettere in pausa l'accesso a Internet su specifici dispositivi o bloccare determinati siti web.15 Impostazioni Wi-Fi Visualizzare o modificare il nome e la password del Wi-Fi e connettere i dispositivi tramite la procedura Wi-Fi Protected Setup™.16 Impostazioni Wi-Fi avanzate Gli utenti avanzati possono modificare le impostazioni predefinite per il tipo di protezione e la modalità Wi-Fi. Non modificare queste impostazioni, a meno che non si abbia una solida esperienza con le reti Wi-Fi. L'opzione Channel Finder (Ricerca canale) scansionerà l'area circostante per rilevare i canali Wi-Fi meno affollati, per ottenere prestazioni ottimali dal sistema. Se si dispone di più di un nodo nel sistema, l'opzione Ricerca canale individuerà il canale migliore per ciascun nodo.17 Connessione di un dispositivo con WPS La procedura Wi-Fi Protected Setup consente di connettere facilmente i dispositivi wireless al Wi-Fi, senza dover inserire manualmente le impostazioni di protezione.18 Accesso alla rete ospite Utilizzare la schermata Guest Access (Accesso ospite) per consentire agli ospiti di connettersi solo a Internet, senza poter accedere alle altre risorse connesse alla rete Wi-Fi. La password può essere inviata tramite messaggio di testo o e-mail.19 Priorità dei dispositivi Permette di scegliere fino a tre dispositivi per sfruttare la priorità d'uso della connessione Internet. Tali dispositivi (cablati o wireless) godranno sempre di privilegi d'accesso quando connessi. Il router esegue un test della velocità per determinare il modo migliore di distribuire il Wi-Fi verso i dispositivi prioritari. Gli altri dispositivi dovranno condividere le capacità restanti.20 Notifiche Se si possiede più di un nodo, l'app può inviare una notifica all'utente quando i nodi del sistema sono offline. I nodi secondari sono quelli non collegati tramite cavi al modem. Per fare in modo che l'app invii notifiche, è necessario attivarle nelle impostazioni del dispositivo mobile.21 Amministrazione della rete e del router Utilizzare la schermata Network Administration (Amministrazione rete) per modificare la password e il suggerimento della password del router e per controllare vari identificatori (numero di modello, numero di serie e dettagli IP) del router. Selezionare la segnalazione automatica dei crash a Linksys per contribuire a migliorare l'esperienza Wi-Fi. In alternativa, è possibile inviare manualmente problemi specifici a Linksys. Insieme alla descrizione del problema, saranno inviate anche le seguenti informazioni:

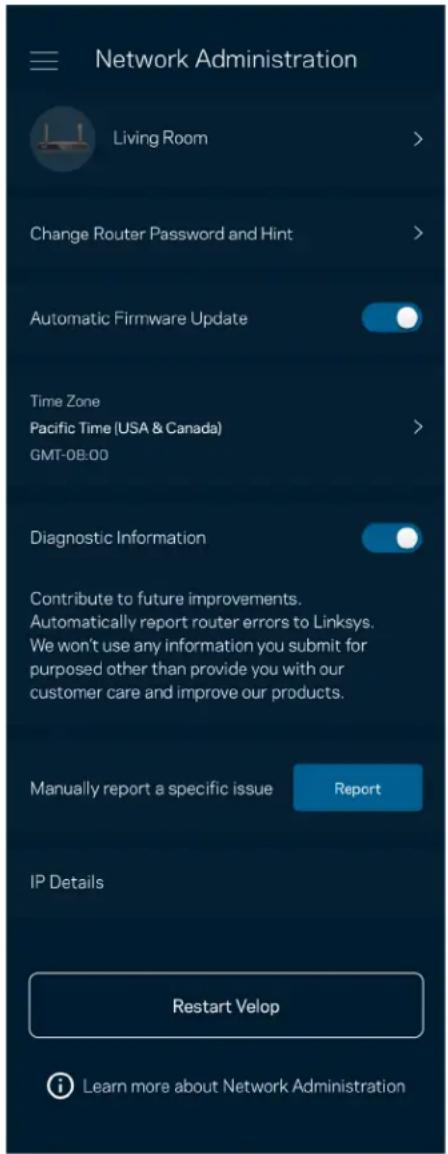

Tipo di accesso (cloud: mostra l'indirizzo e-mail associato, locale: riporta "Router admin" (Amministratore del router)

Tipo di connessione WAN (visualizza Wi-Fi o Ethernet)

Versione sistema operativo dispositivo

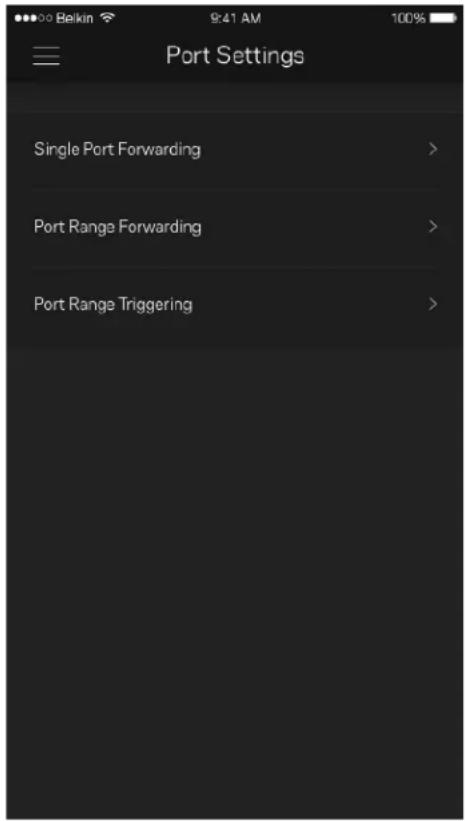

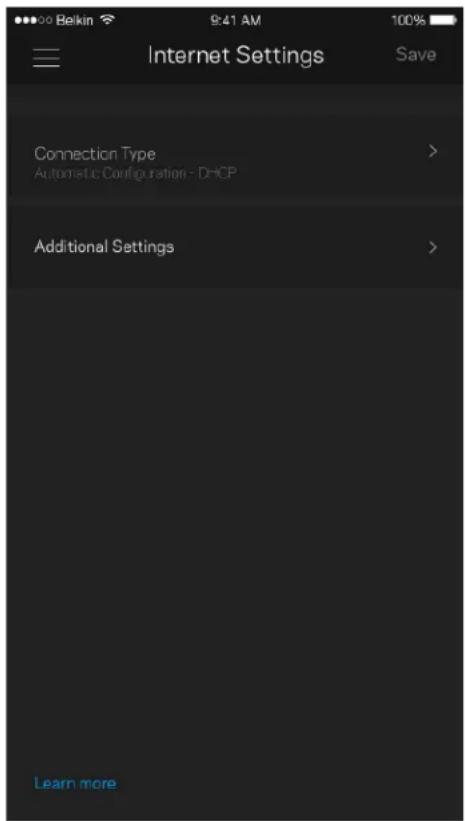

Ora: data (gg/mm/aaaa, orario, fuso orario)22 Impostazioni avanzate Impostazioni Internet È possibile scegliere in che modo il router si connette a Internet. L'impostazione predefinita è Automatic Configuration – DHCP (Configurazione automatica – DHCP ). Altri tipi di connessione dipendono dal provider di servizi Internet e dal modo in cui si desidera utilizzare il router. Gli utenti avanzati possono utilizzare l'opzione Additional Settings (Impostazioni aggiuntive) per clonare gli indirizzi MAC e impostare la MTU (Maximum Transmission Unit).23 Impostazioni porta L'opzione Port Forwarding (Inoltro porte) (per una porta singola, più porte o un intervallo di porte) permette di inoltrare il traffico in entrata tramite una data porta verso un determinato dispositivo o una porta specifica sulla rete Wi-Fi. Con l'attivazione dell'intervallo di porte, il router scansiona il traffico in uscita in base a determinate porte. Il router ricorda l'indirizzo IP del dispositivo che richiede i dati, in modo che quando questi dati ritornano vengano instradati verso il dispositivo corretto.24 Filtri MAC Wi-Fi Ogni dispositivo di rete dispone di un esclusivo indirizzo MAC (Media Access Control) a 12 cifre. È possibile creare un elenco di indirizzi MAC, quindi consentire o negare loro l'accesso al Wi-Fi.25 Archiviazione esterna Nel Pannello di controllo, controllare a quale nodo è collegato un disco fisso esterno, verificare quanto spazio libero è disponibile e abilitare l'autenticazione impostando un nome utente e una password. (solo quando un disco fisso esterno è collegato alla porta USB del router). Accertarsi di toccare Eject (Espelli) prima di rimuovere il disco fisso esterno, per evitare di perdere dati. Android26 Test della velocità Avviare un test della velocità per accertarsi di ottenere le velocità per le quali si sta pagando il proprio provider. Il test della velocità è utile anche per impostare la priorità dei dispositivi, poiché i risultati determinano come il Wi-Fi viene distribuito ai dispositivi prioritari.

Download speed (Velocità di download) indica la velocità con la quale i contenuti Internet vengono trasferiti al router.

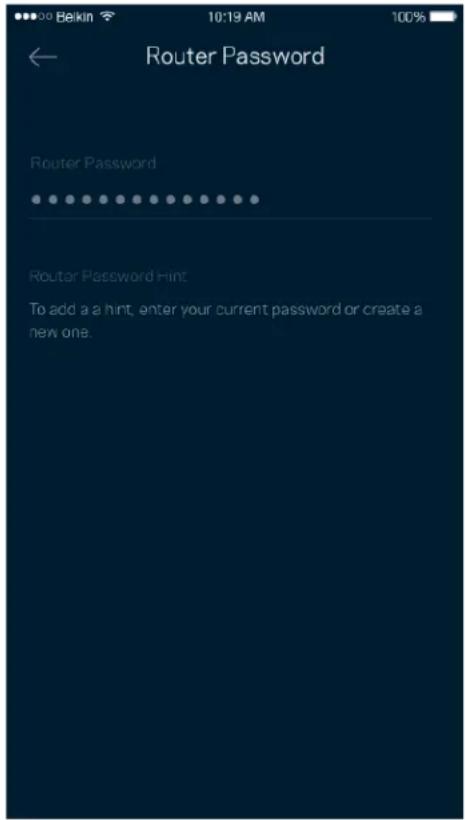

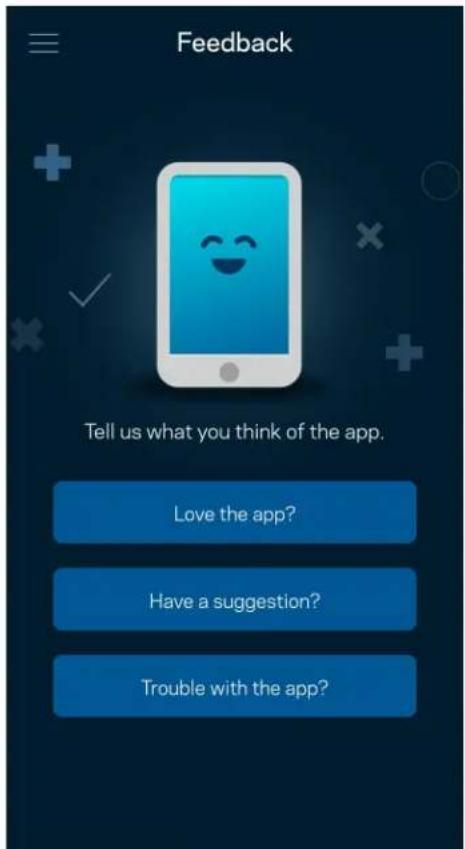

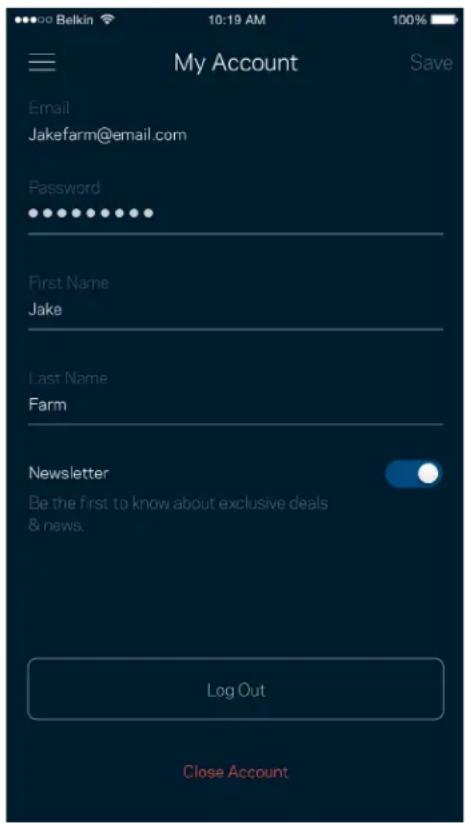

Upload speed (Velocità di upload) indica la velocità con la quale è possibile caricare contenuti su Internet. Nota — Le velocità della connessione Internet dipendono da una serie di fattori, inclusi il tipo di account ISP, il traffico Internet locale e mondiale e il numero di dispositivi in casa che condividono la connessione Internet.27 Il mio account L'utente sarà in grado di modificare la password dell'App Linksys e scegliere se ricevere o meno le ultime novità e offerte Linksys. L'opzione è disponibile solo quando si effettua l'accesso all'app con il proprio indirizzo e-mail.28 Feedback Permette all'utente di inviare commenti. Sarà possibile valutare l'app nel proprio app store, inviare suggerimenti o segnalare un problema che sta impedendo di approfittare al massimo dal sistema.29 Guida Si stanno verificando problemi con l'app? Servono ulteriori informazioni riguardo a una funzionalità? Basta toccare Help (Guida) per visualizzare la spiegazione.30 Collegamento diretto al router Se non si è connessi a Internet, è comunque possibile accedere alle impostazioni del router. Connettersi al nome del proprio Wi- Fi, avviare l'App Linksys e toccare Log in with Router Password (Accedi con la password del router), nella parte inferiore della schermata. Quando non si è online, non sarà possibile accedere all'account Linksys Wi-Fi. iPhone Android31 Password del router Durante l'installazione è stata creata una password amministratore sicura. Per modificarla, toccare Network/Router Administration (Amministrazione rete/router), quindi Change Router Password and Hint (Modifica password router e suggerimento). Per mantenere il router sicuro, l'utente riceverà un'e-mail, se qualcuno modifica la password del router.32 Come ripristinare il router ai valori di fabbrica Il ripristino delle impostazioni di fabbrica è una procedura molto invasiva e non dovrebbe essere mai eseguito sul router della serie MR5500. Il ripristino delle impostazioni di fabbrica riporta il router allo stato in cui era quando è stato rimosso per la prima volta dalla confezione e richiederà che l'utente effettui nuovamente l'installazione. Tutte le impostazioni personalizzate durante e dopo l'installazione (come il nome, le password e il tipo di protezione del Wi-Fi) andranno perse. Tutti i dispositivi wireless si disconnetteranno dal Wi-Fi. Per ripristinare i valori di fabbrica:

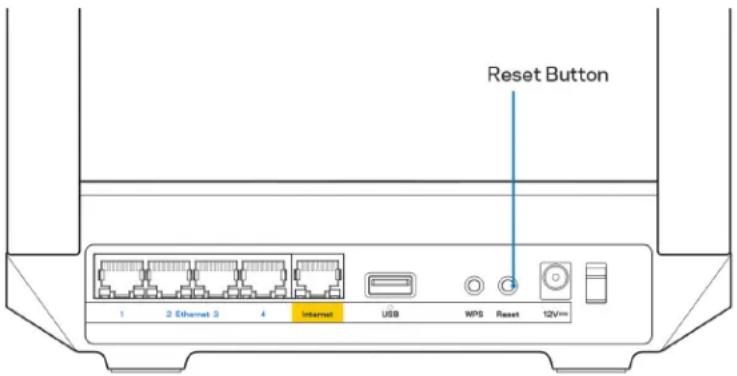

Accertarsi che il router sia connesso alla fonte di alimentazione e sia acceso, quindi premere e tenere premuto il pulsante di ripristino sul retro. La spia luminosa sulla parte superiore del router inizierà a lampeggiare emettendo una luce rossa. Non rilasciare il pulsante fino a quando la spia luminosa non si spegne e diventa di colore rosso acceso. Come montare il router sulla parete Il router della serie MR5500 è dotato di fori sul lato inferiore per l'installazione a parete. Fissare il router alla parete utilizzando viti M3 da 20 mm.33 Specifiche Linksys MR5500 Nome modello

elocità porte switch

unzionalità di sicurezza

it chiavi di sicurezza

upporto file system di archiviazione Router Wi-Fi 6 mesh dual band AX5400 MR5500 10/100/1000 Mbps (Gigabit Ethernet) 2,4 GHz e 5 GHz 2 antenne esterne regolabili (non rimovibili), 1 antenna interna USB 3.0, Ethernet (1-4), Internet, alimentazione Alimentazione, ripristino e WPS Pannello anteriore: Uno, multicolore per l'alimentazione e lo stato Pannello posteriore: USB, Ethernet (1-4), Internet WPA2-Personal, WPA3-Personal, WPA2/WPA3-Personal Mixed Cifratura fino a 128 bit

Specifiche ambientali Dimensioni 8,46” x 6,10” x 2,20” (215 mm x 155 mm x 56 mm) Peso dell'unità 1,26 lbs (574 g) Alimentazione 12 V/2 A Certificazioni FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac/ax) Temperatura di funzionamento Da 0 a 40° C Temperatura di conservazione Da -20 a 60° C Umidità di esercizio Umidità relativa dal 10% all'80%, senza condensa Umidità di stoccaggio Dal 5% al 90%, senza condensa Note: Per informazioni sulle normative, la garanzia e la sicurezza, visitare il sito Linksys.com/support/MR5500. Le specifiche sono soggette a modifica senza preavviso. Le prestazioni ottimali indicate per la connettività wireless si basano sulle specifiche IEEE Standard 802.11. Le prestazioni effettive possono variare e comportare una riduzione della capacità di rete wireless, velocità di trasmissione dei dati, portata e copertura del segnale. Le prestazioni dipendono da numerosi fattori, condizioni e variabili, quali la distanza dall'access point, il volume del traffico di rete, i materiali costruttivi impiegati, il sistema operativo utilizzato, il mix di prodotti wireless impiegato, interferenze e altre condizioni avverse. Visitare Linksys.com/support/MR5500 per ottenere assistenza tramite il pluripremiato supporto tecnico di Linksys. BELKIN, LINKSYS e molti logotipi e nomi di prodotto sono marchi commerciali del gruppo aziendale Belkin. I marchi di terze parti menzionati appartengono ai rispettivi proprietari. © 2021 Linksys Holdings, Inc. e/o rispettive società collegate. Tutti i diritti riservati.1
