Тип продукта	Двухдиапазонный маршрутизатор Wi-Fi 6 Mesh
Модель	MR5500 (Hydra Pro 6)
Размеры	215 x 155 x 56 мм
Вес	574 г
Питание	12 В, 2 А (в комплекте блок питания)
Радиочастоты	2,4 ГГц и 5 ГГц
Стандарты Wi-Fi	IEEE 802.11a/b/g/n/ac/ax (Wi-Fi 6)
Общая теоретическая скорость	AX5400 (до 5,4 Гбит/с)
Антенны	2 внешние (несъемные) + 1 внутренняя
Порты Ethernet	4 порта Gigabit (10/100/1000) синего цвета + 1 порт Internet Gigabit желтого цвета
Порт USB	1 порт USB 3.0
Кнопки	Вкл/Выкл, Reset, WPS
Безопасность беспроводной сети	WPA2-Personal, WPA3-Personal, смешанный WPA2/WPA3-Personal
Поддерживаемые файловые системы (USB)	FAT, NTFS, HFS+
Программные функции	Родительский контроль, гостевая сеть, приоритезация устройств, проверка скорости, WPS
Мобильное приложение	приложение Linksys (iOS 11.4+ / Android 6.0+)
Рабочая температура	от 0 °C до 40 °C
Температура хранения	от -20 °C до 60 °C
Рабочая влажность	от 10 % до 80 % (без конденсата)
Влажность хранения	от 5 % до 90 % (без конденсата)
Сертификаты	FCC, IC, CE, Wi-Fi
Уход и очистка	Протирать мягкой сухой тканью. Не использовать химические средства.

Часто задаваемые вопросы - Hydra Pro 6 MR5500 LINKSYS

Как установить маршрутизатор Linksys Hydra Pro 6 MR5500?

Загрузите приложение Linksys App на свой смартфон (iOS 11.4+ или Android 6.0+). Подключите маршрутизатор к модему с помощью прилагаемого кабеля Ethernet, затем включите его. Следуйте инструкциям приложения, чтобы создать учетную запись Linksys Smart Wi-Fi и настроить сеть.

Что делать, если индикатор маршрутизатора красный?

Постоянный красный индикатор означает отсутствие подключения к Интернету. Проверьте, включен ли ваш модем и правильно ли подключен кабель Ethernet между модемом и маршрутизатором. Если проблема не устранена, обратитесь к своему провайдеру.

Как сбросить маршрутизатор до заводских настроек?

Удерживайте кнопку Reset на задней панели маршрутизатора, пока красный индикатор не начнет мигать, затем погаснет и снова загорится ярко-красным. Затем отпустите кнопку. Все пользовательские настройки будут удалены.

Можно ли подключить USB-накопитель к маршрутизатору?

Да, подключите USB-накопитель к порту USB 3.0 на задней панели. Затем вы сможете обмениваться файлами по сети через приложение Linksys. Перед извлечением диска обязательно используйте кнопку "Извлечь".

Как настроить родительский контроль?

В приложении Linksys перейдите в меню Parental Controls. Вы можете приостановить доступ к Интернету для определенных устройств или заблокировать веб-сайты. Изменения применяются в реальном времени.

Что означает желтый индикатор на дополнительной точке доступа?

Постоянный желтый индикатор на дополнительной точке доступа указывает на слабый сигнал. Поднесите точку доступа к основной точке или к той, к которой она подключена, чтобы улучшить качество сигнала.

Как подключить устройство через WPS?

Нажмите кнопку WPS на задней панели маршрутизатора, затем включите WPS на вашем устройстве (смартфон, компьютер) в настройках Wi-Fi. Соединение установится автоматически без пароля.

Каковы преимущества Wi-Fi 6 на этом маршрутизаторе?

Wi-Fi 6 (AX5400) обеспечивает более высокие скорости, лучшее управление одновременными устройствами и сниженную задержку. Он идеально подходит для потоковой передачи 4K/8K, онлайн-игр и подключенных домов.

Можно ли использовать маршрутизатор в качестве дополнительной точки в Mesh-системе?

Да. При установке приложение предложит настроить маршрутизатор как основную точку (подключенную к модему) или дополнительную точку (подключенную по беспроводной сети или Ethernet к другой точке). Просто добавьте его в приложение.

Как изменить пароль маршрутизатора?

В приложении Linksys перейдите в раздел Network/Router Administration, затем выберите Change Router Password and Hint. Введите старый пароль, затем новый. На вашу электронную почту придет письмо с подтверждением.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Hydra Pro 6 MR5500 LINKSYS

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ

MAX-STREAM®

Двулентов

Меню за навигация 10

Табло за управление 11

Устройства 12

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

MAX-STREAM®

Двухдиапазонный

одноранговый

маршрутизатор WiFi 6

Серии MR5500

Содержание

Обзор продукта 3

Справка 5

Куда обратиться за дополнительной информацией ____ 5

Настройка 6

Что вам потребуется 6

Настройки домашней беспроводной семи Linksys 8

Вход в приложение Linksys 8

Меню навигации 9

Панель мониторинга 10

Устройства 11

Просмотр и изменение сведений об устройствах ____ 12

Родительский контроль 13

Настройки Wi-Fi 14

Расширенные настройки Wi-Fi 15

Подключение устройства с помощью WPS 16

Гостевой доступ к сети 17

Приоритет устройств 18

Уведомления 19

Администрирование сети и маршрутизатора 20

Расширенные настройки 21

Настройки Интернета 21

Настройки портов 22

Фильтры MAC-адресов Wi-Fi 23

Внешнее хранилище данных 24

Измерение скорости 25

Моя учетная запись 26

Отзыв 27

Справка 28

Подключитесь напрямую к маршрутизатору 29

Пароль маршрутизатора 30

Восстановление заводских настроек маршрутизатора 31

Монтаж маршрутизатора на стену 31

Технические характеристики 32

Linksys MR5500 32

Физические характеристики 32

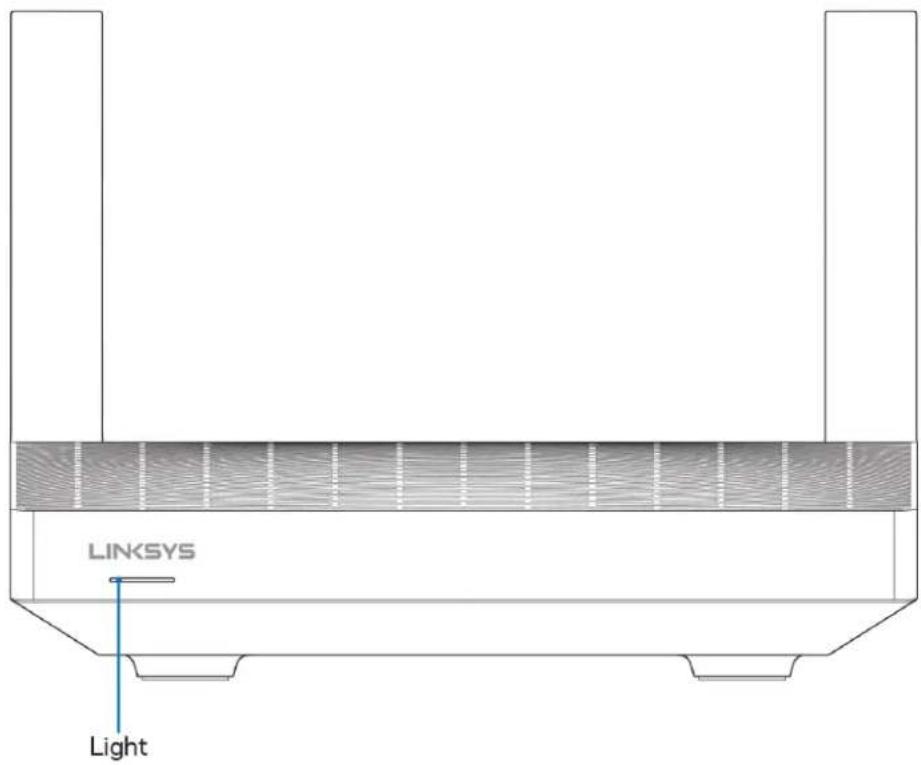

Обзор продукта

Индикатор	Состояние
Синий (мигает)	Запуск/начато связывание WPSДождитесь завершения запуска или связывания WPS.
Фиолетовый	Готов к настройкеОткройте приложение Linksys, чтобы завершить установку.
Фиолетовый (мигает)	Идет установкаСледуйте инструкциям в приложении.
Синий	Подключено к Интернету/связывание WPS успешно выполненоМаршрутизатор подключен к Интернету, все в порядке.
Красный	Нет подключения к ИнтернетУНет доступа к сети. Обратитесь к поставщику услуг Интернета.
Красный (мигает)	Отключено• Дочерний узел: слишком далеко от работающего узла• Родительский узел: отключен от модема
Желтый	Слабый сигнал (только дочерние узлы)
Желтый (мигает)	Не удалось выполнить связывание WPS.

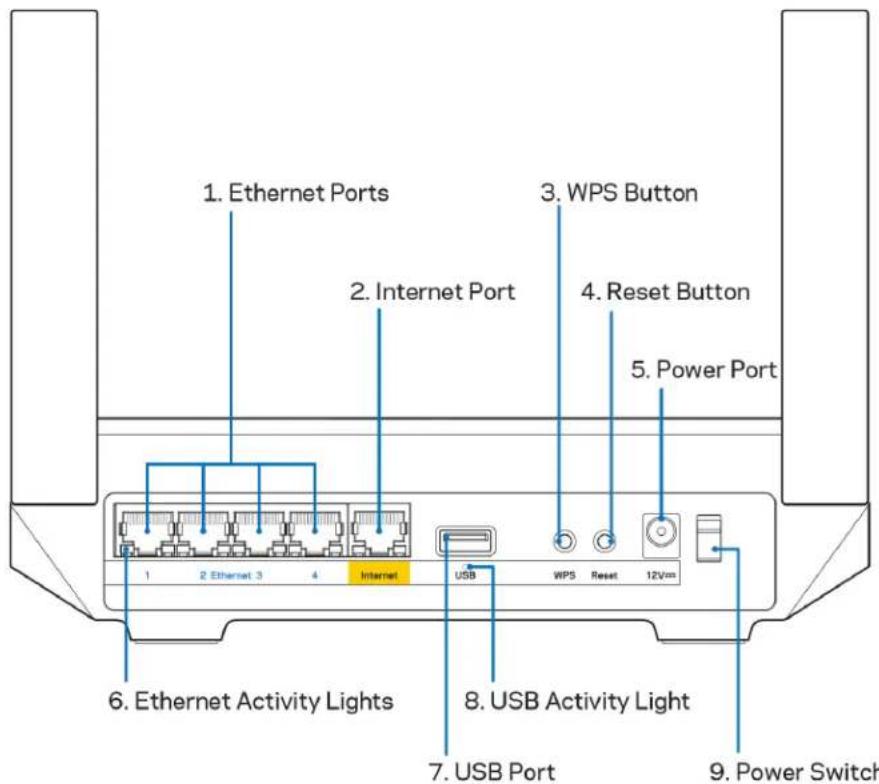

1. Ethernet Ports 2. Internet Port 3. WPS Button 4. Reset Button 5. Power Port 6. Ethernet Activity Lights 7. USB Port 8. USB Activity Light 9. Power Switch

Порты Ethernet (1) — подключите кабели Ethernet к этим синим гигабитным портам (10/100/1000 Мбит/с) и к проводным устройствам в вашей сети.

Примечание. Для наилучшей производительности рекомендуется использовать кабели Ethernet категории 5е или более высокой.

Порт Интернета (2) — подключите кабель Ethernet к этому желтому гигабитному порту (10/100/1000 Мбит/с) и к широкополосному кабельному модему, DSL или оптоволоконному модему. Если этот маршрутизатор используется в качестве дочернего узла в одноранговой системе Wi-Fi, можно использовать этот порт для создания проводного подключения к другому узлу.

Примечание. Для наилучшей производительности используйте кабели категории 5е или более высокой категории для порта Интернета.

Кнопка WPS (3) — нажмите для подключения к сетевым устройствам, поддерживающим WPS.

Кнопка сброса (4) — чтобы восстановить заводские настройки маршрутизатора, нажмите и удерживайте эту кнопку, пока индикатор на верхней части маршрутизатора мигает красным цветом. Не отпускайте индикатор, пока он не погаснет, а затем загорится ярким красным цветом.

Разъем питания (5) — подключите к этому разъему адаптер питания, входящий в комплект.

Индикаторы использования портов Ethernet (6) — эти индикаторы сигнализируют о передаче данных по кабелям Ethernet.

Порт USB 3.0 (7) — предназначен для подключения USB-накопителей, чтобы предоставить доступ к ним в пределах вашей сети и в Интернете.

Индикатор использования порта USB (8) — сигнализирует о передаче данных через порт USB.

Выключатель питания (9) — нажмите | (Вкл.), чтобы включить маршрутизатор.

Справка

Куда обратиться за дополнительной информацией

• Linksys.com/support/MR5500
  • Справка в приложении Linksys (запустите приложение и нажмите «Справка» в главном меню)

iPhone		Android

Примечание. Лицензии и уведомления для стороннего программного обеспечения, использованного в этом продукте, можно просмотреть по адресу http://support.linksys.com/en-us/license. Чтобы задать вопрос или запросить исходный код GPL, посетите http://support.linksys.com/en-us/gplcodecenter.

Настройка

ВАЖНО! Маршрутизатор серии MR5500 можно настроить в качестве родительского узла или дочернего узла в домашней одноранговой системе Wi-Fi. Родительский узел должен быть подключен к модему или к модему-маршрутизатору с помощью кабеля Ethernet. Дочерние узлы можно подключить к родительному узлу с помощью кабелей Ethernet или беспроводного подключения.

Если вы добавляете этот маршрутизатор в качестве родительского узла в существующую домашнюю одноранговую систему Wi-Fi Velop, необходимо восстановить заводские настройки всех узлов и добавить их в систему после установки и настройки маршрутизатора серии MR5500.

Загрузите приложение Linksys. Это приложение необходимо для настройки маршрутизатора.

Откройте магазин приложений для вашего устройства и найдите приложение Linksys. Найдите этот значок:

Что вам потребуется

Установите приложение, откройте его и следуйте инструкциям.

Примечание. Для этого приложения требуется операционная система iOS 11.4 или более поздней версии либо Android 6,0 или более поздней версии.

В ходе настройки будет создана учетная запись Linksys Smart Wi-Fi, чтобы можно было использовать приложение для просмотра и изменения настроек маршрутизатора из любого места при наличии подключения к Интернету.

С помощью Linksys Smart Wi-Fi и приложения Linksys можно выполнять следующие действия:

• Изменять имя и пароль сети Wi-Fi
• Настраивать гостевой доступ
  • Подключать устройства к Wi-Fi с помощью WPS
• Блокировать доступ к Интернету с помощью родительского контроля
  • Проверять скорость подключения к Интернету

Примечание. Мы отправим вам электронное письмо для подтверждения. Из домашней сети перейдите по ссылке в электронном письме, чтобы связать маршрутизатор с вашей учетной записью.

Достаточно лишь подключить узел к электросети и подключить кабель Ethernet, вся остальная настройка будет выполнена автоматически. После подключения выберите имя сети Wi-Fi и пароль с помощью приложения. Названия маршрутизатора и дочерних узлов можно выбирать на основе их расположения, чтобы было удобнее их опознавать в тех редких случаях, когда что-то окажется не в порядке.

Если нужно добавить дочерние узлы для создания домашней сети Wi-Fi, их можно настроить где угодно в пределах дальности действия любого работающего узла. Только родительский узел должен быть подключен к модему или к модему-маршрутизатору с помощью кабеля. Приложение поможет вам разместить узлы.

Напечатайте эту страницу, затем запишите в таблице настройки маршрутизатора и учетной записи, чтобы сохранить их для справки. Храните записи в надежном месте.

Имя сети Wi-Fi
Пароль Wi-Fi
Пароль маршрутизатора
Имя гостевой сети
Пароль гостевой сети
Адрес адрес электронной почты для входа в приложение Linksys
Пароль приложения Linksys

Также можно использовать ваш адрес электронной почты и пароль для входа на сайт LinksysSmartWiFi.com на компьютере. Можно просматривать сеть Wi-Fi и управлять ей из веб-браузера.

Настройки домашней беспроводной сети Linksys

С помощью приложения Linksys можно просматривать и изменять настройки домашней беспроводной сети, в том числе настройки безопасности и родительского контроля. Доступ к этим настройкам возможен из любой точки мира при наличии подключения к Интернету. Кроме того, можно установить прямое подключение к системе из домашней сети даже без доступа к Интернету.

Вход в приложение Linksys

1. Откройте приложение Linksys и нажмите Войти. iPhone

1. Введите адрес электронной почты, который вы использовали при создании учетной записи.
2. Введите пароль учетной записи.
3. Нажмите Войти.

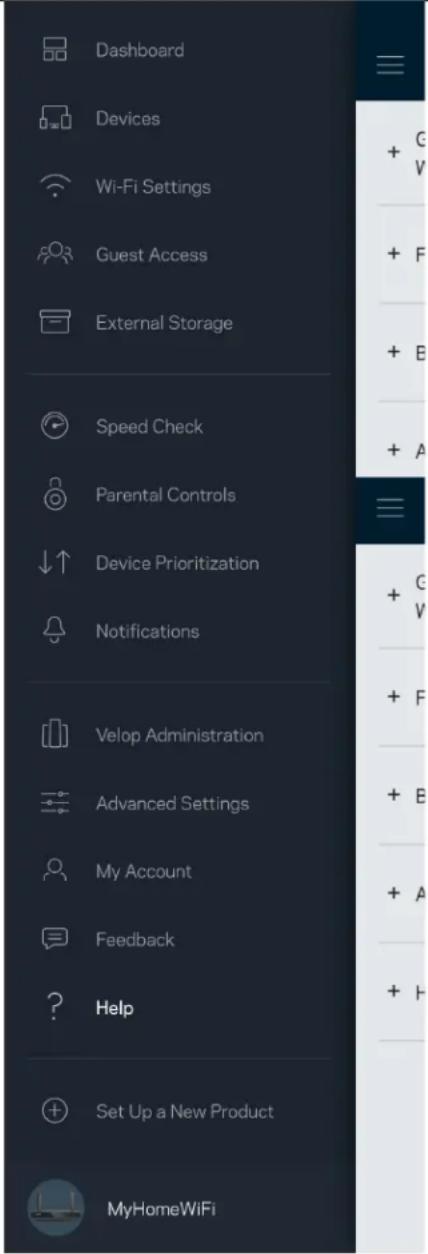

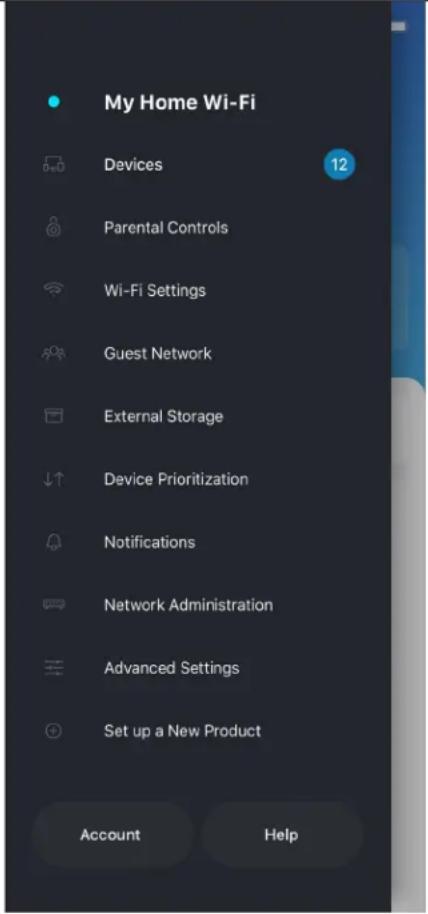

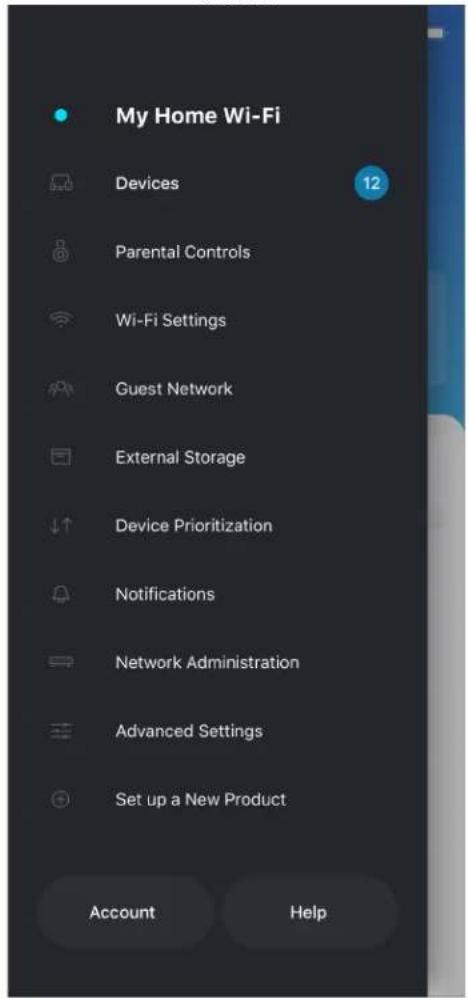

Меню навигации

Нажмите значок меню для навигации в приложении.

iPhone

Панель мониторинга отображает состояние сети Wi-Fi. Здесь можно увидеть, сколько устройств подключено к системе. Можно поделиться паролем к сети Wi-Fi и включить гостевой доступ. На панели мониторинга также указывается, используется ли на каких-либо подключенных устройствах родительский контроль или приоритетный доступ к сети Wi-Fi.

iPhone

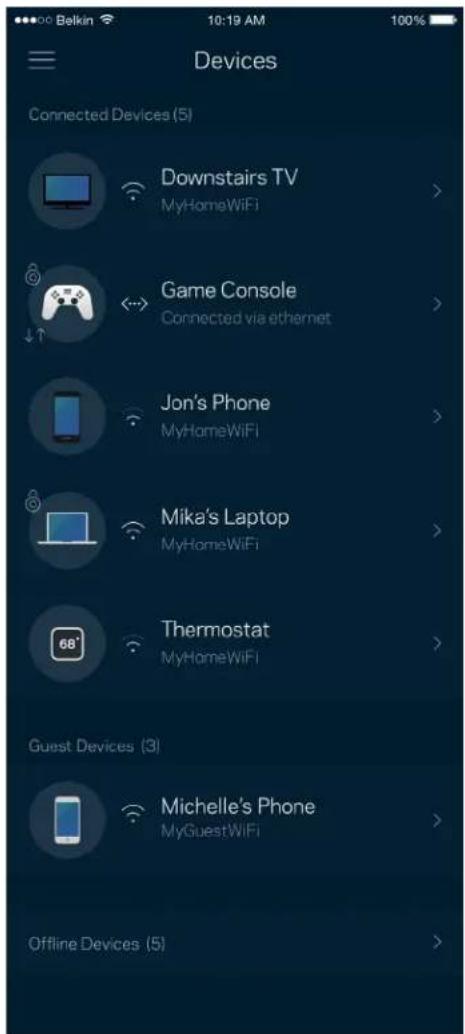

Просмотр и изменение сведений обо всех устройствах, подключенных к вашей сети Wi-Fi. Можно просматривать устройства в основной сети и в гостевой сети, отключать устройства и отображать информацию о каждом из них.

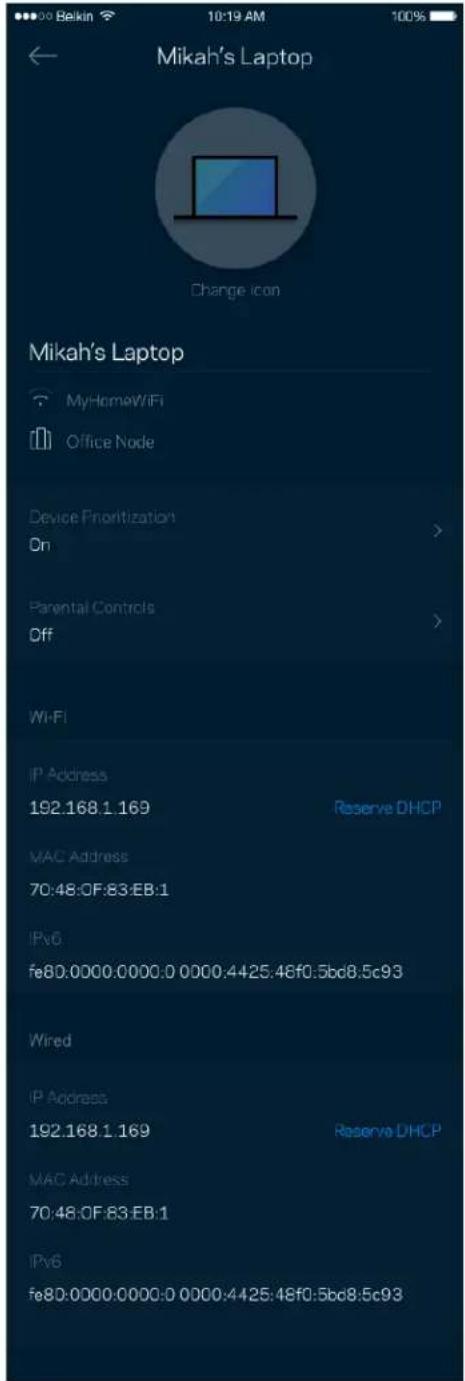

Просмотр и изменение сведений об устройствах

На экране «Устройства» можно изменить имена устройств и их значки. Также можно назначить приоритет устройств, настроить родительский контроль и просмотреть сведения о сети Wi-Fi. Нажмите любое устройство для просмотра подробных сведений.

Mikah's Laptop Change icon Mikah's Laptop MyHomeWiFi Office Node Device Prioritization On Parental Controls Off Wi-Fi IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83:EB:1 IPv6 fe80.0000.0000.0 0000:4425.48f0.5bd8.5c93 Wired IP Address 192.168.1.169 Reserve DHCP MAC Address 70:48:0F:83:EB:1 IPv6 fe80.0000.0000.0 0000:4425.48f0.5bd8.5c93

Родительский контроль

С помощью родительского контроля можно управлять временем, когда у ваших детей будет доступ к Интернету, и доступными ресурсами. Можно приостановить доступ к Интернету с определенных устройств или запретить доступ к определенным сайтам.

Здесь можно просмотреть и изменить имя сети Wi-Fi и пароль, а также подключить устройства с помощью WPS.

Расширенные настройки Wi-Fi

Опытные пользователи могут изменить тип безопасности по умолчанию и режим сети Wi-Fi. Изменяйте эти настройки только в случае, если вы обладаете значительным опытом работы с сетями Wi-Fi. Программа Channel Finder находит наименее загруженные каналы Wi-Fi, чтобы обеспечить наивысшую производительность системы. При наличии нескольких узлов в системе Channel Finder выберет наилучший канал для каждого узла.

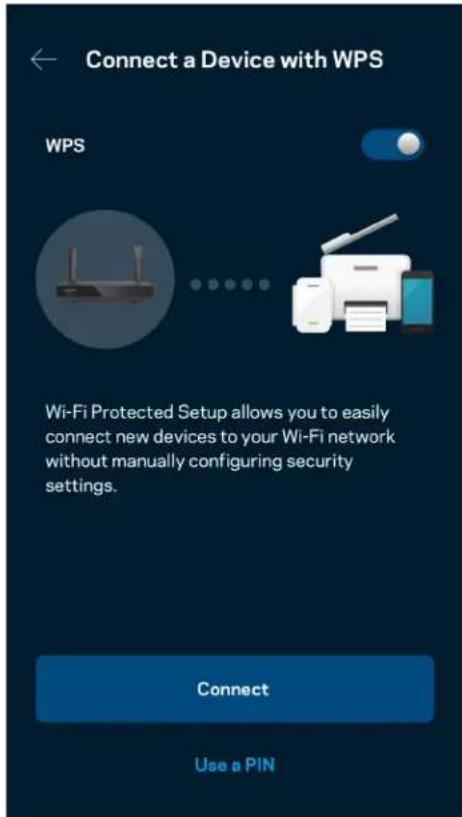

Подключение устройства с помощью WPS

С помощью WPS можно удобно подключать беспроводные устройства к сети Wi-Fi, не вводя настройки безопасности вручную.

Гостевой доступ к сети

Используйте экран «Гостевой доступ», чтобы предоставить вашим гостям возможность пользоваться

Интернетом, но без доступа к другим ресурсам, подключенным к вашей сети Wi-Fi. Пароль можно отправить с помощью SMS-сообщения или по электронной почте.

Можно выбрать до трех устройств с приоритетным подключением к Интернету. Эти устройства, как проводные, так и беспроводные, всегда будут располагать наилучшим подключением к Интернету. Маршрутизатор использует проверку скорости, чтобы определить, как лучше распределить ресурсы сети Wi-Fi среди приоритетных устройств. Остальные устройства будут использовать оставшуюся пропускную способность подключения.

При наличии нескольких узлов система может уведомить вас об отключении дочерних узлов. Дочерние узлы — это все узлы, не подключенные кабелями к модему. Для получения уведомлений от приложения необходимо включить уведомления в настройках мобильного устройства.

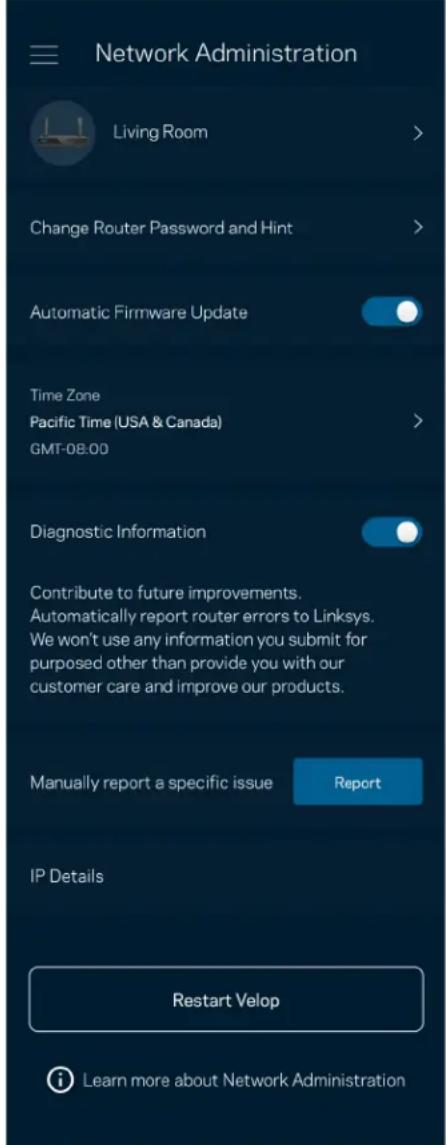

Администрирование сети и маршрутизатора

На экране «Администрирование сети» можно изменить пароль маршрутизатора и подсказку, а также проверить различные данные (номер модели, серийный номер, данные IP-адреса) вашего маршрутизатора.

Можно автоматически отправлять отчеты о сбоях в Linksys, чтобы помочь нам в улучшении беспроводных устройств. Также можно вручную отправлять в Linksys сообщения об определенных проблемах.

Вместе с описанием неполадки будет отправлена следующая информация:

• Версия приложения	• Тип входа (облако: показывает адрес электронной почты, локальный: «Администратор маршрутизатора»)
• Модель устройства	• Тип подключения WAN (отображается Wi-Fi или Ethernet)
• Версия ОС устройства	• Время: дата (месяц/день/год, время, часовой пояс)

Расширенные настройки

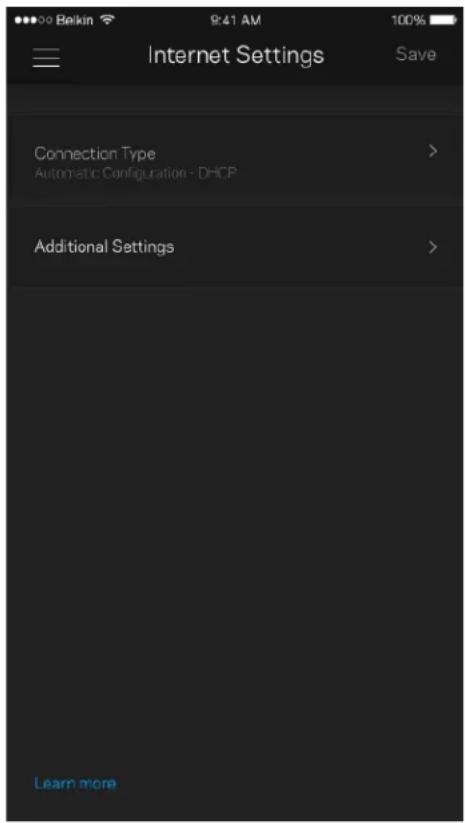

Настройки Интернета

Можно выбрать способ подключения маршрутизатора к Интернету. По умолчанию используется «Автоматическая настройка — DHCP». Прочие типы подключения зависят от вашего поставщика услуг Интернета и от того, как вы планируете использовать маршрутизатор. Опытные пользователи могут использовать «Расширенные настройки» для клонирования MAC-адресов и настройки размера блоков MTU.

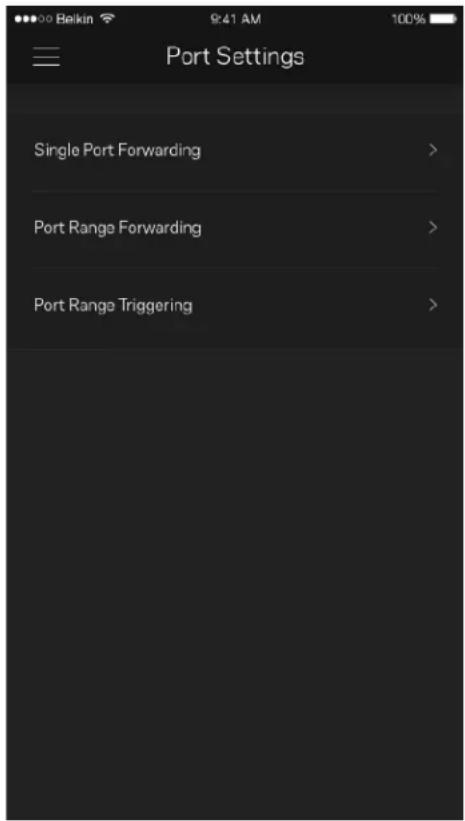

Переадресация портов — для одного порта, нескольких портов или диапазона портов — входящий трафик, поступающий в определенный порт, можно переадресовать определенному устройству или в определенный порт в вашей сети Wi-Fi. При переключении диапазона портов маршрутизатор отслеживает исходящие данные для определенных номеров портов. Маршрутизатор запоминает IP-адрес устройства, запрашивающего данные, поэтому при возврате запрошенных данных эти данные направляются соответствующему устройству.

Фильтры MAC-адресов Wi-Fi

У каждого сетевого устройства есть уникальный MAC-адрес, состоящий из 12 цифр. Можно создать список MAC-адресов, а затем разрешить или запретить эти устройства в вашей сети Wi-Fi.

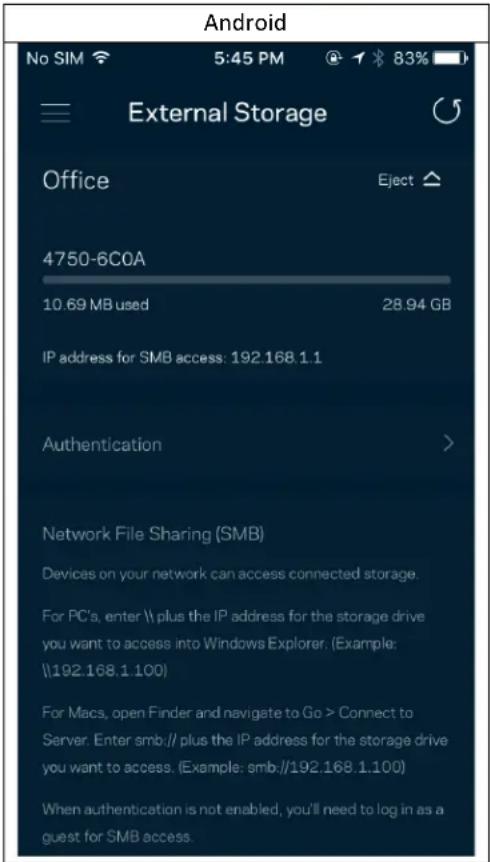

Внешнее хранилище данных

На информационной панели посмотрите, к какому узлу подключен внешний диск, проверьте оставшееся количество свободного места и включите проверку подлинности, настроив имя пользователя и пароль. (Эта функция доступна только в случае, когда накопитель подключен к внешнему порту USB маршрутизатора.) Не забудьте нажать «Извлечь» [Erect △] перед извлечением накопителя, чтобы избежать потери данных.

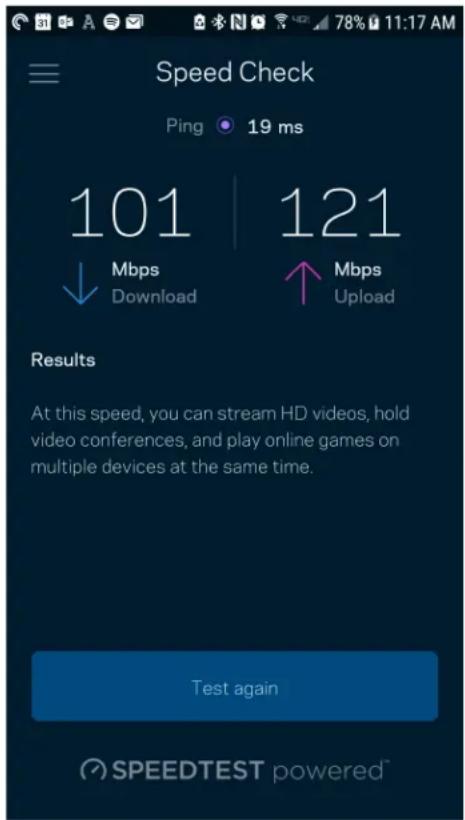

Запустите измерение скорости, чтобы определить, действительно ли скорость вашего подключения к Интернету соответствует указанной в условиях тарифного плана. Измерение скорости также помогает при управлении приоритетом устройств, поскольку полученные результаты дают возможность определить, как доступ к Wi-Fi распределен среди приоритетных устройств.

• Скорость загрузки — это скорость, с которой данные передаются из Интернета в маршрутизатор.
- Скорость отправки — это скорость, с которой вы можете передавать данные в Интернет.

Примечание. Скорость подключения к Интернету зависит от множества факторов, в том числе от тарифа у поставщика услуг Интернета, от локального и глобального трафика в Интернете, а также от количества устройств у вас дома, совместно использующих одно подключение к Интернету.

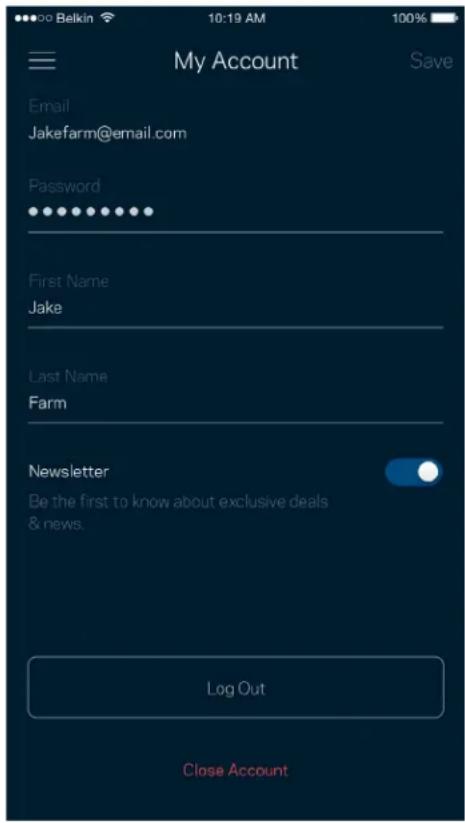

Моя учетная запись

Можно изменить пароль вашего приложения Linksys и выбрать получение новостей и специальных предложений компании Linksys. Эта возможность доступна только после входа в приложение с использованием вашего адреса электронной почты.

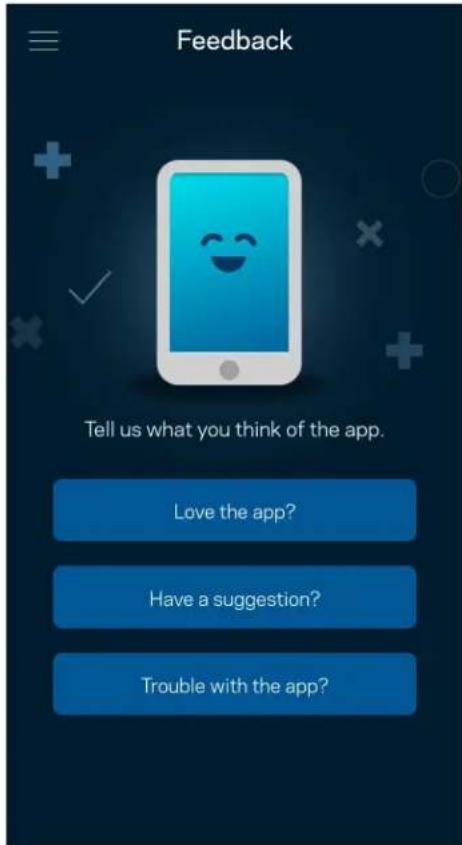

Сообщите нам свое мнение. Можно выставить нашему приложению оценку в магазине приложений, отправить нам пожелание или сообщить о неполадке.

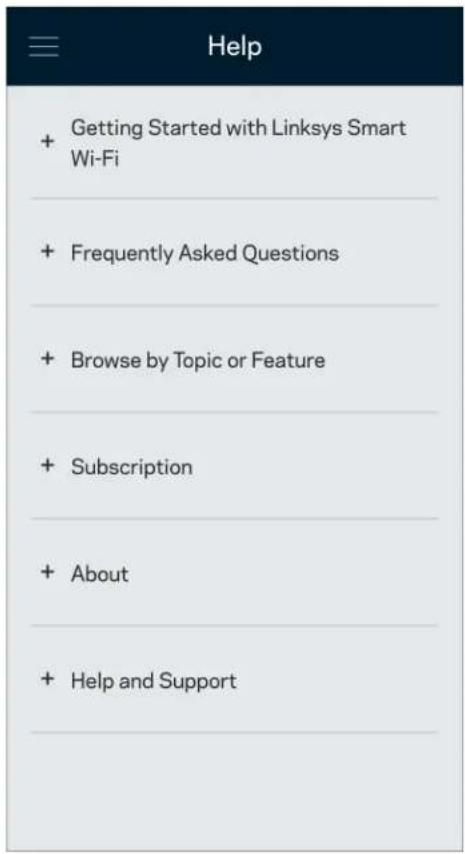

В работе приложения возникли неполадки? Требуется дополнительная информация о каких-либо функциях? Нажмите «Справка» для получения нужных сведений.

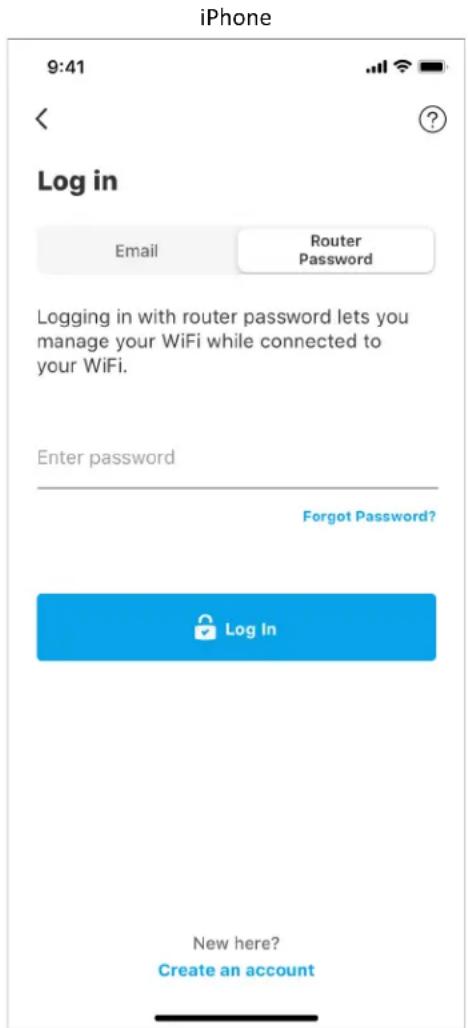

Подключитесь напрямую к маршрутизатору

Даже при отсутствии подключения к Интернету можно получить доступ к настройкам маршрутизатора. Установите подключение к сети Wi-Fi, запустите приложение Linksys и нажмите «Вход с паролем маршрутизатора» в нижней части экрана. Доступ к учетной записи Linksys Wi-Fi невозможен без подключения к Интернету.

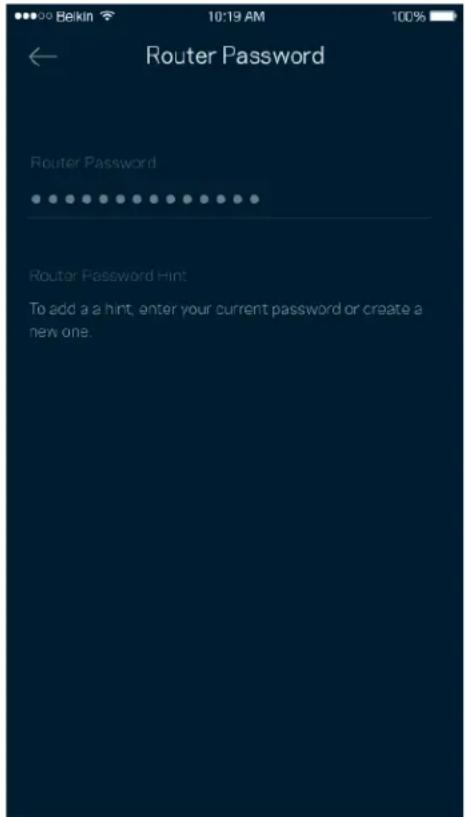

Пароль маршрутизатора

Безопасный пароль администратора был создан при настройке. Чтобы изменить его, нажмите «Администрирование сети и маршрутизатора», затем «Изменить пароль маршрутизатора и подсказку».

Для обеспечения безопасности маршрутизатора мы отправим вам электронное письмо, если кто-либо изменит пароль администратора.

Восстановление заводских настроек маршрутизатора

Скорее всего, у вас не возникнет необходимости сбрасывать все настройки маршрутизатора серии MR5500 и восстанавливать заводские настройки. В этом случае маршрутизатор возвращается в то состояние, в котором он был в момент покупки, поэтому вам потребуется заново выполнить весь процесс настройки. Все параметры, настроенные вами с момента первоначальной настройки, — имя сети Wi-Fi, пароли, тип безопасности, — будут удалены. Все беспроводные устройства будут отключены от вашей сети Wi-Fi.

Восстановление заводских настроек:

- На подключенном к электросети и включенном маршрутизаторе нажмите и удерживайте кнопку сброса, расположенную на задней панели. Индикатор на верхней части маршрутизатора начнет мигать красным цветом. Не отпускайте индикатор, пока он не погаснет, а затем загорится ярким красным цветом.

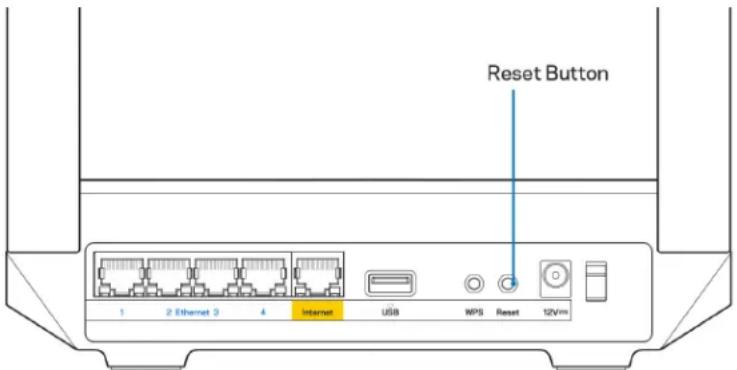

Reset Button 1 2 Ethernet 3 4 Internet USB WPS Reset 12Vrms

Монтаж маршрутизатора на стену

У маршрутизатора MR5500 есть отверстия на нижней стороне для настенного монтажа.

Повесьте маршрутизатор с помощью винтов М3 x 20 мм.

Технические характеристики

Linksys MR5500

Название модели	Двухдиапазонный одноранговый маршрутизатор Wi-Fi 6, AX5400
Номер модели MR5500
Скорость порта:	10/100/1000 Мбит/с (Ethernet 1 Гбит/с)
Радиочастота 2,4 и 5 ГГц
Количество антенн	2 внешних поворотных антенны (несъемные), 1 внутренняя антенна
Порты	USB 3.0, Ethernet (1–4), Интернет, питание
Кнопки	Питание, сброс, WPS
Индикаторы	Передняя панель: Один многоцветный индикатор питания и состоянияЗадняя панель: USB, Ethernet (1–4), Интернет
Безопасность	WPA2-Personal, WPA3-Personal, WPA2/WPA3-Personal Mixed
Разрядность ключа безопасности	128-битное шифрование
Поддерживаемые файловыесистемы	FAT, NTFS, HFS+

Физические характеристики

Размеры	215 x 155 x 56 мм
Вес изделия 574 г
Питание 12 В/2А
Сертификация	FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac/ax)
Рабочая температура от 0 до 40 °C
Температура хранения	от -20 до 60 °C
Влажность воздуха при работе	От 10 до 80 % относительной влажности без конденсации
Влажность воздуха при хранении	От 5 до 90 % без конденсации

Примечания.

Сведения о соответствии нормативным требованиям, о гарантии и безопасности см. по адресу Linksys.com/support/MR5500.

Технические характеристики могут быть изменены без уведомления.

Максимальная производительность рассчитана в соответствии со спецификациями стандарта IEEE 802.11. Фактические характеристики, включая емкость, пропускную способность, диапазон и покрытие беспроводной сети, могут отличаться от указанных. Производительность зависит от многих факторов, условий и переменных величин, в том числе расстояния от точки доступа, объема сетевого трафика, материалов и конструкции здания, используемой операционной системы, сочетания беспроводных устройств, помех и других неблагоприятных условий.

Для получения технической поддержки обратитесь по адресу Linksys.com/support/MR5500.

BELKIN, LINKSYS и многие названия продуктов и эмблемы являются товарными знаками группы компаний Belkin. Упомянутые здесь товарные знаки сторонних компаний являются собственностью соответствующих владельцев.

© 2021 Linksys Holdings, Inc. и/или аффилированные структуры компании. Все права защищены.

LINKSYS

NÁVOD NA POUŽÍVANIE

ПОСІБНИК КОРИСТУВАЧА

MAX-STREAM®

Дводіапазонний

маршрутизатор

Mesh WiFi 6

MR5500 Series

3Mict

Огляд продукту 3

Довідка 5

Настройки Интернет 23

Настройки порту 24

Пароль маршрутизатора 32

Пароль маршрутизатора
