| Typ produktu | Strugarka profilowa (mikrofrez) |
| Marka | Proxxon |
| Model | MP 300 |
| Zasilanie | 220-240 V, 50/60 Hz, ~ |
| Moc | 100 W |
| Prędkość obrotowa | 25 000 obr./min |
| Wymiary (dł. x szer. x wys.) | 340 x 160 x 140 mm (około) |
| Waga | 2,5 kg (około) |
| Średnica trzpienia narzędzia | Do 3,2 mm |
| Wysokość/Grubość narzędzia | 40 mm |
| Poziom hałasu | 104 dB(A) |
| Główne funkcje | Profilowanie, rowkowanie, fazowanie, przycinanie, przecinanie |
| Regulacja wysokości freza | Pokrętło z podziałką, 1 obrót = 1 mm, podziałka 0,2 mm |
| Zderzak wzdłużny | Wyjmowalny i regulowany, możliwy do użycia z obu stron freza |
| Kątownik oporowy | Zamontowany w rowku, regulowany |
| Ochrona przezroczysta | Regulowana wysokościowo, służy również jako dociskacz |
| Odpylanie | Gumowa końcówka do odsysania (złącze do odkurzacza) |
| Bezpieczeństwo | Obowiązkowa przezroczysta osłona, noszenie nauszników i okularów ochronnych |
| Konserwacja i czyszczenie | Czyścić po każdym użyciu odkurzaczem lub miękką szmatką |
| Części zamienne | Używać wyłącznie oryginalnych części zamiennych Proxxon |
| Naprawialność | Uszkodzone elementy muszą być wymienione przez profesjonalistę |
| Informacje ogólne | Używać wyłącznie w suchych pomieszczeniach. Nie wyrzucać z odpadami domowymi. |
Często zadawane pytania - MP 300 PROXXON
Pytania użytkowników dotyczące MP 300 PROXXON
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Strug w formacie PDF za darmo! Znajdź swoją instrukcję MP 300 - PROXXON i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. MP 300 marki PROXXON.
INSTRUKCJA OBSŁUGI MP 300 PROXXON
Przyczytaniuinstrukcjiobsługiotworzyć stronyzezdjęciami.

46
Русский

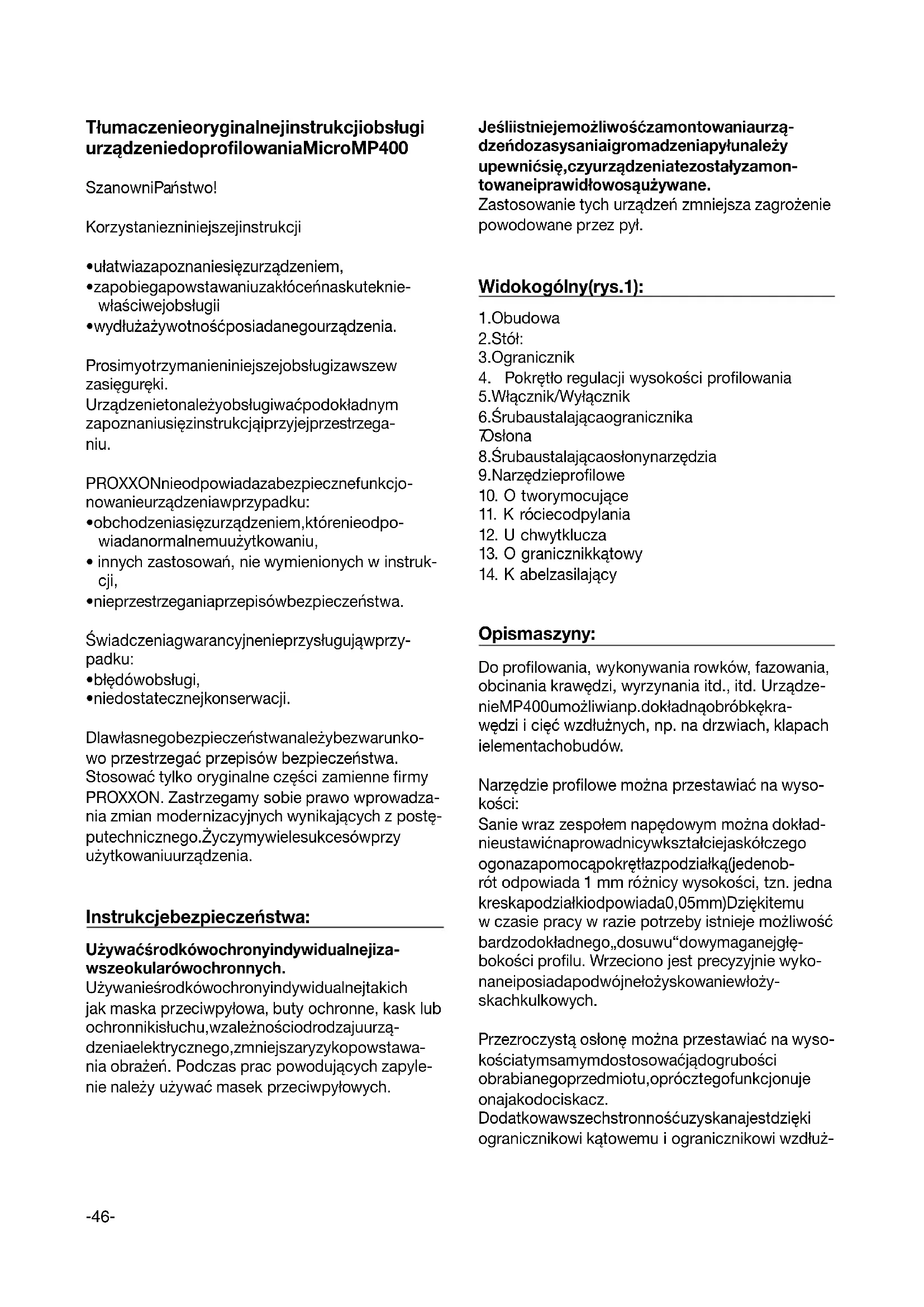

Tłumaczenieoryginalnejinstrukcjiobsługi urządzeniedoprofilowaniaMicroMP400
SzanowniPaństwo!
Korzystaniezniniejszejinstrukcji
- ułatwiazapoznaniesięzurządzeniem,
- zapobiegapowstawaniuzakłóceńnaskutekniewłaściwejobsługii
- wydłużażywotnośćposiadanegourządzenia.
Prosimyotrzymanieniniejszejobsługizawszew zasięguręki.
Urządzenietonależyobsługiwać podokładnym zapoznaniusięzinstrukcjąiprzyjejprzestrzeganiu.
PROXXONnieodpowiadazabezpiecznefunkcjonowanieurządzeniaw przypadku:
- obchodzeniasięzurządzeniem, którenieodpowiadanormalnemuużytkowaniu,
- innych zastosowań, nie wymienionych w instrukcji,
- nieprzestrzeganiaprzepisówbezpieczeństwa.
Świadczeniagwarancyjnenieprzysługując przypadku:
•błędówobstugi,
•niedostatecznejkonserwacji.
Dlawłasnegobezpieczeństwanależybezwarunkowo przestrzegać przepisów bezpieczeństwa. Stosować tylko oryginalne części zamienne firmy PROXXON. Zastrzegamy sobie prawo wprowadzania zmian modernizacyjnych wynikających z postęputechnicznego. Życzymywielesukcesówprzy użytkowaniuurządzenia.
Instrukcjebezpieczeństwa:
Używaćśrodkówochronyindywidualnejizawszeokularówochronnych.
Używanieśrodkówochronyindywidualnejtakich jak maska przeciwpyłowa, buty ochronne, kask lub ochronnikisłuchu, wzależnościodrodzajuurządzeniaelektrycznego, zmniejszaryzykopowstawania obrażeń. Podczas prac powodujących zapylenie należy używać masek przeciwpyłowych.
Jeśliistniejemożliwośczamontowaniaurządzeńdozasysaniaigromadzeniapyłunależy upewniścię, czyurządzeniatezostałyzamontowaneiprawidłowosą używane.
Zastosowanie tych urządzeń zmniejsza zagrożenie powodowane przez pyt.
Widokogólny(rys.1):
- Obudowa
2.Stół:
3.Ogranicznik - Pokrętło regulacji wysokości profilowania
- Włącznik/Wyłącznik
6.Śrubaustalającaogranicznika
70stona
8.Śrubaustalającaosłonynarzędzia
9.Narzędzieprofilowe - O tworymocujące
- K róciecodpylania
- U chwytklucza
- O granicznikkątowy
- K abelzasilający
Opismaszyny:
Do profilowania, wykonywania rowków, fazowania, obcinania krawędzi, wyrzynania itd., itd. UrządzenieMP400umożliwianp.dokładnaobróbkękrawędzi i cięć wzdłużnych, np. na drzwiach, klapach ielementachobudów.
Narzędzie profilowe można przestawiać na wysokości:
Sanie wraz zespołem napędowym można dokładnieustawićnaprowadnicywkształciejaskółczego ogonazapomocąpokrętiazpodziałką(jedenobrót odpowiada 1 mm różnicy wysokości, tzn. jedna kreskapodziałkiodpowiada0,05mm)Dziękitemu w czasie pracy w razie potrzeby istnieje możliwość bardzodokładnego„dosuwu“dowymaganejgłębokości profilu. Wrzeciono jest precyzyjnie wykonaneiposiadapodwójnełożyskowaniewłoży-skachkułkowych.
Przezroczystą osłonę można przestawiać na wysokościatymsamymdostosowaćjądogrubości obrabianegoprzedmiotu,oprócztegofunkcjonuje onajakodociskacz.
Dodatkowawszechstronnościuzyskanajestdzięki ogranicznikowi kątowemu i ogranicznikowi wzdłuż-
nemu. Możnajezałożyćnastoleroboczympo obydwu stronach narzędzia profilowego. Dzięki temuistniejemożliwościобрóbkiwdużymzakresie szerokościprzedmiotuobrabianego. Jest to więc idealne rozwiązanie dla nieco szerszychlistewlubdesek.
Zakresdostawy:
1 szt. urządzeniedoprofilowania
2szt.klucz
1szt.króciecodpylania
1szt.ogranicznikkątowy
3szt.tulejkizaciskowe
Danetechniczne:
Napięcie:220-240V50Hz,\~
Moc:100W10min
Roboczaliczbaobrotów:25000/min
Wymiar: 340 x 160 x 180 mm
Cieżar:ok.2,6kg
Średnicatrzpienia
narzędziowego:do3,2mm
Poziommocyhałasu:104dB(A)
Wysokość/grubość
przedmiotuobrabianego:40mm
Podczaspracynależybezwzględnie zakładaćochronnikisłuchu!
Urządzeniemożnastosowaćtylkow suchychpomieszczeniach.
Niewyrzucaćzużytegourządzeniado odpadów komunalnych!
Obstuga:
Przdprzystąpieniemdopracy:
Zamocowanieprzyrządudoprofilowania (rys.2):
Przed rozpoczęciem pracy urządzenie do profilowania należy zamocować odpowiednimi wkrętami do drewna na stabilnej płycie drewnianej.



Otworyznajdujasięwpodstawieobudowyurządzenia. Płytedrewnianąmożnazamocowaćwtedy dostołuzapomocąściskówstolarskich.
Podłączenieodpylania(rys.2b):
Uwaga!
Podłączaćurządzeniaodpyłające!
Zalecasię, abyzawszepracować zurządzeniem odpylającym.
Wążssący 1 urządzenia od pylającegowłożyć do króć caprzyłącza 2.
Zakładanie i wymiana narzędzia profilowego:
Uwaga!
Przy wszystkich poniżej wymienionych pracach celowym jest, aby przestawiane na wysokości urządzeniezabezpieczające(patrzrys.1,poz.7) było ustawione całkiem u góry. Wyciągnąć wtyczkę kablazasilającegozgniazdkasieciowego!
Zakładanianarzędziaprofilowego:
Uwaga!
Upewnić się, czy narzędzie profilowe przeznaczone jest do liczby obrotów do 25000 obr./min.
- Przytrzymać kluczem maszynowym płaskim walekroboczy1(patrzys.3a),zapomocą drugiegokluczaodkręcićizdjąćnakrętekołpakową2.
- Włożyć odpowiednią tulejkę zaciskową 3 do otworu wałka i nakręcić nakrętkę kołpakową, alejejniedokręcać.
- Założyć odpowiednie narzędzie profilowe 4 (rys.3b).
- Dokręcić nakrętkę kołpakową tak, jak to poka- zanonarys.3b.
Wymiananarzędzi:

- Tak, jak to pokazano na rys. 3b poluzować nakrętkę kołpakową, lecz jej nie wykręcać.
- Wyjąć narzędzie profilowe 4
- Założyć nowe narzędzie profilowe.
- Dokręcić z powrotem nakrętkę kołpakową
Uwaga!
Należypamiętać, abyśrednicatrzpieniaodpowia- dałazawsześrednicywewnętrznejtulejkizacisko- wej! Jeśli z tego powodu należy wymienić tulejkę zaciskową, należy postępować tak, jak to zostało opisanew „Zakładanienarzędziaprofilowego”.
Regulacjawysokości:
Przed przystąpieniem do profilowania należy ustawić wysokość narzędzia profilowego. W tym celu należyobracaćpokrętłem1(rys.4).
Obracanie w prawo: Narzędzie profilowe przesuwa się do góry, obracanie w lewo: Narzędzie profilowe przesuwasiénadół.
Abymócdokładnieustawićządanągłębokość profilumożnaustawićnazeropierścień2zpodziałką:
- Ustawić narzędzie profilowe za pomocą pokrętła1 nawysokość, przyktórejobrabiany przedmiotniezostałjeszczewłaśniedotknięty.
- Przytrzymać pokrętło i przekręcić pierścień z podziałkądopołożeniazerowegonaznaczku naosłonienarzędziaprofilowego. Następnie możnadokładnieustawićwymaganągłębo- kośćprofiluzapomocąpokrętlapatrzącna wartości liczbowe na pierścieniu z podziałką.
Wtymwzględzienależypamiętać: Pełnyobrótpokrętłaodpowiadawielkościprzesunięcia 1 mm, obrócenie o jedną kreskę powoduje przestawienie wysokości 0,2 mm.
Przestawianieogranicznikawzdłużnego (rys.5i6):
Wpołożeniuprzedstawionymnarys.5aogranicznik nadaje się do wykonywania faz lub rowków na powierzchniachczotowych.
- Poluzować śrubę z łbem radełkowanym 1.
- Ustawićządanyodstęppoprzezprzekręcenie ogranicznikawzdłużnego2.
- Dokręcićzpowrotemśrubęzłbemradełkowanym.
W przypadku konieczności wykonywania rowków lub podobnych wycięć w powierzchniach np. nieco szerszychlistewlubdesek, ogranicznikwzdłużny można zamontować również w położeniu przedstawionymnarys.5b.
Abyzmienićpołożeniemontażoweogranicznika wzdłużnego, należypostępowaćwsposóbnastępujący:
Uwaga!
Możeokazaścieniezbędnezdjęcieosłony(poz.3, rys.6).Wtymcelupoluzowaćśrubęztbemradełkowanym4izdjąćdogóryosłonę. Podczasponownegozakładanianależyzwracać uwagę,abywsunąćzpowrotemprawidłowona- krętkęczworokątnadoszynyprofilualuminiowego i aby prawidłowo „trafić” sprężynowym sześcioką- temnaosłoniefrezunałebzgniazdemszȩścio- kątnym wrzeciona w stole roboczym urządzenia doprofilowania!
- Wykręcić całkowicie śrubę radełkowaną i śrubę ognieździesześciokątnym1i2(rys.6)iwyjąć zprzynależnymipodkładkamiitulejką.
- Ocenićzgrubszaodstępdonarzędziaprofilowego, ogranicznikwzdłużnymożnawtedy przykręcićwpołożeniupokazanymjakopoz.3 wodpowiednichotworachgwintowanychw stoleroboczym. Niezapomniećotulejceipodkładce. Niedokręcaćnarazieśrubyzbemradełkowanym!
- Dokładnegoustawieniamożnanastępniedokonać tak, jak to już opisano w ustępie „Przestawianieogranicznikawzdłużnego”.
Ogranicznikkątowy(rys.1, poz.13):
Możnagozałożyćdoprzewidzianegodotegocelu rowka, wktórymmożnagoprzesuwaćtamizpo-wrotem. Celemdokonaniaustawienianależypoluzować nakrętkę radełkowaną i przekręcić element ztworzywasztucznego.
PracanaurządzeniudoprofilowaniaMicro:
Uwaga!
Podczaspracynależyzawszeużywaćochronnikówłuchu!
Uwaga!
Nie wolno nigdy pracować bez urządzenia ochronnego(poz.7,ys.1)!
Osłonawinnabyćustawionatak, abyprzykrywała frez ściśle nad obrabianym przedmiotem. Podczas wykonywania profili na przedmiotach o wysoko-
ści/grubości powyżej 5 mm należy zachować szczególnąostrożność.
Nienależynigdydotykaćwirującegonarzędzia!
Obrabiany przedmiot może być tylko tak długi i szeroki, aby mógł dobrze przylegać na stole roboczym i można go było dobrze prowadzić (maks. ok.200mmx500mm). Maksymalnagrubościwioraniemożeprzekraczać1mm.
Celem wykonywania profili należy przesuwać obrabianyprzedmiotwzdłużogranicznikatak, jakto przedstawiononarys.5.
Należyzwracaćuwagę, abydosuwnarzędziaprofilowego (a więc zdejmowana warstwa materiału) orazszybkośćposuwuniebyłazbytduża!
Zbyt gruba warstwa zdejmowanego materiału oraz zbytdużaszybkośćposuwupowodujązajakość frezowania i niepotrzebnie obciąża układy mechanicznemaszyny.
Lepiejjestdokonaćobróbkiwkilkuprzejściachi przestawić kilkakrotnie ogranicznik wzgl. wysokość narzędzia profilowego.
Uwaga!
Zalecasię, abyzawszepracować zurządzeniem odpylającym. Dotegoceluztyłuurządzeniaznajduje się gumowy króciec odpylający. Można do niegołatwoibezproblemupodłączyć zurządzenie odpylające.
Porada:
Wprzypadkuzastosowaniaurządzeniaodpyłające- go CW-matic firmy Proxxon odpada uciążliwe ręcz- newłączanieiwyłączanie.Urzadzenieodpyłające CW-maticwyposażonejestwautomatycznyste- rownik, włączający i wyłączający się automatycznie podczas włączania i wyłączania elektronarzędzia.
Serwis i konserwacja
Uwaga!
Wymianę uszkodzonych elementów należy powierzaćtylkospecjaliście.
Uwaga!
Przed przystąpieniem do prac naprawczych i ustawczych należy zawsze wyciągnąć wtyczkę kablasilającegozgniazdka!
Urządzeniedoprofilowaniawzasadzieniewymagakonserwacji. Celemzapewnieniadługiejżywotnościpokazdymużyciuurządzenienależyjednakżeoczyścićodkurzaczemlubwilgotnąściereczką. Należyzawszeużywaćurządzeniaodpylającego.
Usuwanie:
Niewyrzucaćzużytegourządzeniadoodpadów komunalnych! Urządzenie zawiera materiały, które nadają się do recyklingu. W razie pytań należy zwrócićściędolokalnegoprzedsiębiorstwausuwaniaodpadówlubdoinnegoodpowiedniegoorganu komunalnego.
DeklaracjazgodnościUE
Nazwaiadresproducenta:
PROXXON S.A., 6-10, Härebierg, L-6868 Wecker
Nazwaurządzenia:
UrządzeniedoprofilowaniaMICRO
MP400
Nrartykułu:27050
Oświadczamyjżoznaczoneproduktyspełniają wymaganianastępującychdyrektywWE:
DyrektywaUEdotyczącazgodności elektromagnetycznejEMV2004/108/EG
Zastosowane normy: DIN EN 55014-1 / 02.2010
DINEN55014-2/06.2009
DINEN61000-3-2/03.2010
DINEN61000-3-3/06.2009
DyrektywamaszynowaUE2006/42/EG
Zastosowane normy: DIN EN 61029-1 / 01.2010
12.03.2012

Mgrinz. Jörg Wagner
PROXXONS.A.
DziałBezpieczeństwaUrządzeń
Pełnomocnikds.dokumentacjiCEjestidentyczny zsygnatariuszem.
