BRUGSANVISNING MP 300 PROXXON

Fig. 1b Fig. 2 Fig. 3a Fig. 3b Fig. 2b

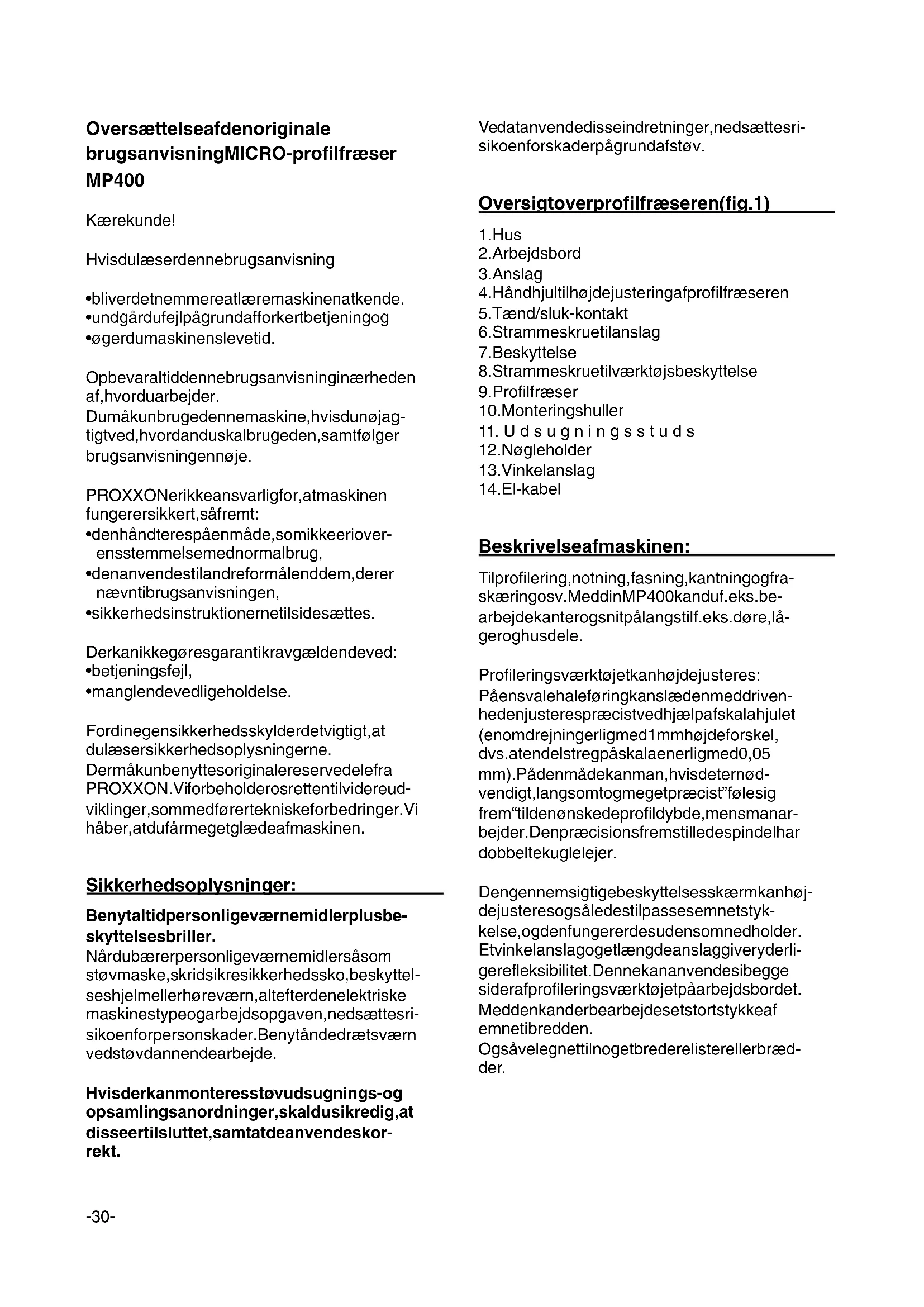

• bliver det nemmere at lære maskinen at kende.

• undgår du fejl på grund af forkert betjening og

• øger du maskinens levetid. Opbevar altid denne brugsanvisning i nærheden af, hvor du arbejder. Du må kun bruge denne maskine, hvis du nøjag- tigt ved, hvordan du skal bruge den, samt følger brugsanvisningen nøje. PROXXON er ikke ansvarlig for, at maskinen fungerer sikkert, såfremt:

• den håndteres på en måde, som ikke er i over- ensstemmelse med normal brug,

• den anvendes til andre formål end dem, der er nævnt i brugsanvisningen,

• sikkerhedsinstruktionerne tilsidesættes. Der kan ikke gøres garantikrav gældende ved:

• manglende vedligeholdelse. For din egen sikkerheds skyld er det vigtigt, at du læser sikkerhedsoplysningerne. Der må kun benyttes originale reservedele fra PROXXON. Vi forbeholder os retten til videreud- viklinger, som medfører tekniske forbedringer. Vi håber, at du får meget glæde af maskinen. Sikkerhedsoplysninger: Benyt altid personlige værnemidler plus be- skyttelsesbriller. Når du bærer personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, beskyttel- seshjelm eller høreværn, alt efter den elektriske maskines type og arbejdsopgaven, nedsættes ri- sikoen for personskader. Benyt åndedrætsværn ved støvdannende arbejde. Hvis der kan monteres støvudsugnings- og opsamlingsanordninger, skal du sikre dig, at disse er tilsluttet, samt at de anvendes kor- rekt. Ved at anvende disse indretninger, nedsættes ri- sikoen for skader på grund af støv. Oversigt over profilfræseren (fig. 1)

4. Håndhjul til højdejustering af profilfræseren

5. Tænd/sluk-kontakt

6. Strammeskrue til anslag

8. Strammeskrue til værktøjsbeskyttelse

Beskrivelse af maskinen: Til profilering, notning, fasning, kantning og fra- skæring osv. Med din MP 400 kan du f.eks. be- arbejde kanter og snit på langs til f.eks. døre, lå- ger og husdele. Profileringsværktøjet kan højdejusteres: På en svalehaleføring kan slæden med driven- heden justeres præcist ved hjælp af skalahjulet (en omdrejning er lig med 1 mm højdeforskel, dvs. at en delstreg på skalaen er lig med 0,05 mm). På den måde kan man, hvis det er nød- vendigt, langsomt og meget præcist ”føle sig frem“ til den ønskede profildybde, mens man ar- bejder. Den præcisionsfremstillede spindel har dobbelte kuglelejer. Den gennemsigtige beskyttelsesskærm kan høj- dejusteres og således tilpasses emnets tyk- kelse, og den fungerer desuden som nedholder. Et vinkelanslag og et længdeanslag giver yderli- gere fleksibilitet. Denne kan anvendes i begge sider af profileringsværktøjet på arbejdsbordet. Med den kan der bearbejdes et stort stykke af emnet i bredden. Også velegnet til noget bredere lister eller bræd- der. - 30 -- 31 - Leveringsomfang: 1 stk. profilfræser 2 stk. nøgler 1 stk. udsugningsstuds 1 stk. vinkelanslag 3 stk. spændetænger Tekniske data: Spænding: 220 - 240 V, 50 Hz, ~ Effekt: 100 Watt 10 min Arbejdshastighed: 25000/min Mål: 340 x 160 x 180 mm Vægt: ca. 2,6 kg Diameter værktøjsskaft: op til 3,2 mm Lydeffektniveau: 104 dB(A) Emnehøjde/-tykkelse: 40 mm Benyt altid høreværn under arbejdet! Må kun anvendes i tørre rum Denne maskine må ikke smides i affaldsspanden sammen med husholdningsaffaldet! Betjening: Inden arbejdet påbegyndes: Fiksering af profilfræseren (fig. 2): Fiksér profilfræseren med dertil passende skruer på en stabil træplade, før du begynder at arbej- de med den. Der er forborede huller i bunden af apparatets hus. Træpladen kan så f.eks. fikseres med skru- etvinger på et bord. Tilslutning af støvsuger (fig. 2b): OBS! Tilslut udsugningsanordningen! Det anbefales altid at arbejde med støvudsug- ning. Sæt støvsugerens sugeslange 1 ind i tilslut- ningsstudsen 2. Isætte og skifte profileringsværktøjet: OBS! Ved alt nedenfor beskrevne arbejde er det mest hensigtsmæssigt at den højdejusterbare beskyt- telsesskærm sættes i øverste stilling (se fig. 1, pos. 7). Træk netstikket ud! Isætte profilværktøj: OBS! Kontroller, at værktøjet er egnet til omdrejning- stal på op til 25000 omdrejninger pr. minut.

1. Hold fast i arbejdsakslen 1 (se fig. 3a) med

den medfølgende gaffelnøgle, og løsn omlø- bermøtrikken 2 med den anden og tag den af.

2. Før en passende spændetang 3 ind i akslens

åbning og skru omløbermøtrikken på igen, men stram den ikke!

3. Sæt profilværktøjet 4 i (fig. 3b).

4. Stram omløbermøtrikken, som vist i fig. 3b.

1. Løsn omløbermøtrikken, som vist i fig. 3b,

men skru den ikke helt af.

2. Tag profilværktøjet 4 af

3. Isæt nyt profilværktøj.

4. Stram omløbermøtrikken igen

OBS! Vær opmærksom på, at værktøjets diameter al- tid skal svare til spændetængernes indvendige diameter! Hvis spændetangen derfor skal skif- tes, så gå frem som beskrevet i ”Isætte profil- værktøj“. Højdejustering: Før selve profilfræsningen skal profilværktøjets højde indstilles. Det gøres ved at dreje på hånd- hjulet 1 (fig. 4). DKDrej til højre: Profilværktøjet køres opad, drej til venstre: profilværktøjet køres nedad. For præcist at kunne ramme den ønskede profil- dybde, kan skalaringen 2 nulstilles:

1. Kør profilværktøjet op med håndhjulet 1, ind-

til det er så højt, at det lige knapt rører ved emnet.

2. Hold fast i håndhjulet og drej skalaringens

nulstilling hen til markeringen på beskyttel- sesskærmen. Nu kan den ønskede profildyb- de indstilles præcist med håndhjulet, mens man holder øje med tallene på skalaringen. Bemærk: Når håndhjulet drejes en hel omgang svarer det til en højdeindstilling på 1 mm, og en delstreg svarer til en højdeindstilling på 0,2 mm! Justere længdeanslag (se fig. 5 og 6): Med den på fig. 5a viste stilling egner anslaget sig til fremstilling af faser og noter i listernes kor- te ender.

1. Løsn fingerskruen 1

2. Indstil den ønskede afstand ved at dreje

Hvis der skal fremstilles noter o. lign på overfla- den af f.eks. lidt bredere lister eller brædder, kan længdeanslaget også monteres som vist i fig. 5b. Gå frem på følgende måde for at flytte længde- anslaget: OBS! Først skal beskyttelsen (pos. 3, fig. 6) evt. tages af. Løsn fingerskruen 4 og træk beskyttelsen af opefter. Når den påsættes igen, skal man sikre sig, at fir- kantmøtrikken skubbes korrekt ind in alumini- umsprofilens skinne og at man med den fjedren- de sekskant på fræserbeskyttelsen ”rammer“ spindlens indvendige sekskanthoved i profilfræ- serens arbejdsbord!

1. Skru fingerskruen og unbrakoskruen 1 og 2

(fig. 6) helt ud og tag dem af sammen med de tilhørende skiver og bøsningen.

2. Vurder groft afstanden til profilværktøjet, og

længdeanslaget kan så i den stilling, som er vist som pos. 3, skrues i arbejdsbordets ge- vindhuller. Glem ikke bøsningen og skiven. Stram ikke fingerskruen helt i første omgang!

3. Finjusteringen kan nu foretages som allerede

beskrevet ovenfor under ”Justere længdean- slag“. Vinkelanslag (fig. 1, pos. 13): Denne kan isættes i noten, og skubbes frem og tilbage i den. Først skal fingermøtrikken løsnes og plastelementet drejes. Sådan arbejder du med Micro-profilfræseren: OBS! Bær altid høreværn under arbejdet! OBS! Du må aldrig arbejde uden beskyttelsesanord- ningen (pos. 7, fig. 1)! Beskyttelsen skal indstilles, så fræseren er dæk- ket tæt over arbejdsemnet. Vær særligt opmærk- som ved profilfræsning af emner over 5 mm høj- de/tykkelse. Stik aldrig hænderne ind i det roterende værktøj! Emnet må kun være så langt og så bredt, at det ligger godt ind til arbejdsbordet og er nem at fø- re (maks. ca. 200 mm x 500 mm). Den maksi- male spåntykkelse bør aldrig være mere end 1 mm. Til fremstilling af profilen lader man emnet glide langs med anslaget, som vist fig. 5. Vær opmærksom på, at profileringstilspænding- en (altså spåntagningen) og fremføringshastig- heden ikke er for stor! For stor spåntagning og for stor fremføringshas- tighed fører til dårlige fræseresultater og belaster maskinens mekaniske dele. Foretag hellere flere arbejdsgange og efterjuster anslaget/profileringshøjden oftere. OBS! Det anbefales altid at arbejde med støvudsug- ning. På apparatets bagside sidder en udsug- - 32 -- 33 - ningsstuds af gummi. Her kan der nemt og uden problemer tilsluttes en støvsuger. Et tip: Hvis man benytter en Proxxon-støvudsuger CW- matic slipper man for at tænde og slukke. CW- matic er forsynet med en styringsautomatik, som tænder/slukker automatisk, når man tænder eller slukker for el-værktøjet. Pleje og vedligeholdelse: OBS! Defekte dele skal altid udskiftes af en fagmand. OBS! Træk altid stikket ud, før der foretages reparatio- ner eller justeringer! Profilfræseren er stort set vedligeholdelsesfri. Apparatet bør dog altid rengøres med en støv- suger eller en blød klud efter brugen, da det for- længer levetiden. Benyt altid udsugningsanord- ningen. Bortskaffelse: Apparatet må ikke smides i skraldespanden sammen med husholdningsaffaldet! Apparatet indeholder materialer, som kan genbruges. Skul- le der være spørgsmål, så kontakt venligst din lokale genbrugsstation eller andre tilsvarende kommunale ordninger. EU-overensstemmelseserklæring Producentens navn og adresse: PROXXON S.A. 6-10, Härebierg L-6868 Wecker Maskinnavn: MICRO-profilfræser MP 400 Artikel nr.: 27050 Vi erklærer hermed, at de nævnte produkter er i overensstemmelse med følgende EU-direktiver: EMC-direktiv 2004/108/EF Anvendte standarder:
