INSTRUKCJA OBSŁUGI MUZ9GM1 BOSCH

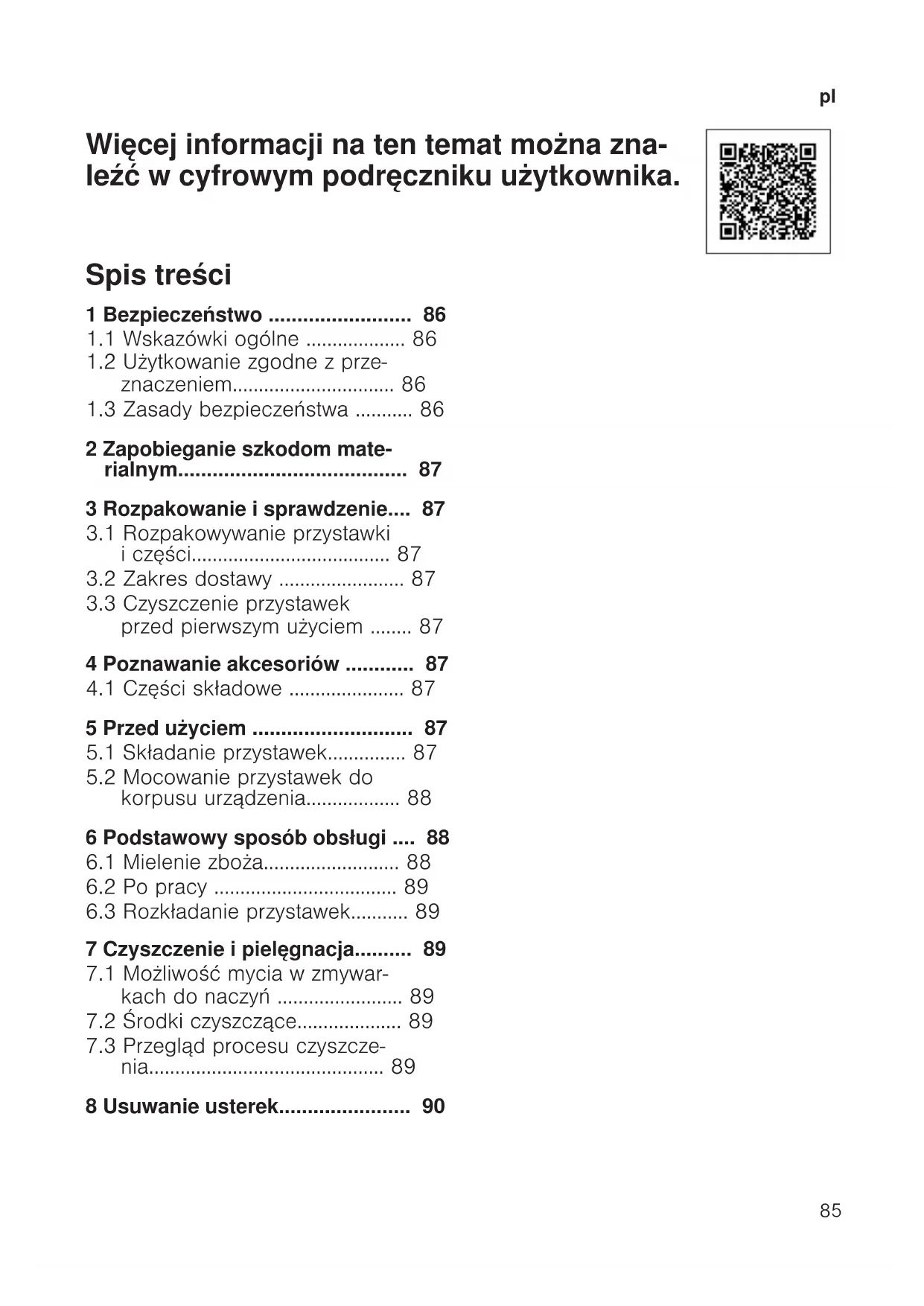

Więcej informacji na ten temat można zna- leźć w cyfrowym podręczniku użytkownika. Spis treści 1 Bezpieczeństwo .........................86

1.1 Wskazówki ogólne ...................86

1.2 Użytkowanie zgodne zprze-

znaczeniem...............................86

1.3 Zasady bezpieczeństwa ...........86

2 Zapobieganie szkodom mate- rialnym........................................87 3 Rozpakowanie i sprawdzenie....87

3.1 Rozpakowywanie przystawki

3.3 Czyszczenie przystawek

przed pierwszym użyciem ........87 4 Poznawanie akcesoriów ............87

4.1 Części składowe ......................87

5 Przed użyciem ............................87

5.1 Składanie przystawek...............87

5.2 Mocowanie przystawek do

korpusu urządzenia..................88 6 Podstawowy sposób obsługi ....88

6.3 Rozkładanie przystawek...........89

7 Czyszczenie ipielęgnacja..........89

7.1 Możliwość mycia w zmywar-

kach do naczyń ........................89

7.2 Środki czyszczące....................89

7.3 Przegląd procesu czyszcze-

1 Bezpieczeństwo Przestrzegać poniższych wskazówek bezpieczeństwa. 1.1 Wskazówki ogólne ¡ Należy dokładnie przeczytać niniejszą instrukcję. ¡ Należy się stosować do instrukcji obsługi urządzenia głównego. 1.2 Użytkowanie zgodne zprzeznaczeniem Przystawek wolno używać tylko: ¡ razem z robotem kuchennym z serii MUM9. ¡ zoryginalnymi częściami iakcesoriami. ¡ do mielenia ziaren pszenicy, żyta, gryki, jęczmienia bezłuskowe- go, owsa bezłuskowego, prosa, orkiszu i ryżu. 1.3 Zasady bezpieczeństwa Przestrzegać poniższych wskazówek bezpieczeństwa. OSTRZEŻENIE‒Ryzyko odniesienia obrażeń! Obracające się napędy, narzędzia lub części przystawki mogą po- wodować zranienia.

Nie wkładać palców do otworu do napełniania. Niezgodne z przeznaczeniem użytkowanie produktu może spowo- dować zranienia.

Nie składać przystawki zamocowanej na urządzeniu głównym.

Zakładać i zdejmować przystawki tylko przy nieruchomym napę- dzie i wtyczce urządzenia odłączonej od sieci elektrycznej.

Używać przystawek wyłącznie po ich prawidłowym złożeniu.

Używać przystawek tylko wprzewidzianej dla nich pozycji robo- czej.Zapobieganie szkodom materialnym pl

Zapobieganie szkodom materialnym 2 Zapobieganie szkodom materialnym Zapobieganie szkodom materialnym UWAGA! Niezgodne z przeznaczeniem użytko- wanie produktu może spowodować szkody materialne.

Nie wkładać do otworu do napeł- niania ani do obudowy żadnych przedmiotów, np. chochli.

Nigdy nie używać urządzenia do mielenia ziaren kukurydzy, maku, soi i kawy.

Nigdy nie włączać pustej przystaw- ki. Rozpakowanie i sprawdzenie 3 Rozpakowanie i spraw- dzenie Rozpakowanie i sprawdzenie Tutaj podane są informacje o tym, co musisz wziąć pod uwagę podczas rozpakowywania. 3.1 Rozpakowywanie przy- stawki i części

1. Wyjąć przystawkę z opakowania.2. Wyjąć z opakowania i przygotować

wszystkie pozostałe części i dodat- kowe dokumenty.

3. Usunąć materiał opakowaniowy.4. Usunąć naklejki i folie.

3.2 Zakres dostawy Po rozpakowaniu należy sprawdzić wszystkie części pod kątem ewentu- alnych uszkodzeń podczas transpor- tu.

Obudowa z pierścieniem na- stawczym

Zbiornik do napełniania

Dodatkowe dokumenty 3.3 Czyszczenie przystawek przed pierwszym użyciem

1. Wszystkie części, które stykają się

zartykułam,i spożywczymi, należy przed użyciem dokładnie umyć.

• "Czyszczenie ipielęgnacja", Strona89

2. Przygotować wyczyszczone i wysu-

szone części do użycia. Poznawanie akcesoriów 4 Poznawanie akceso- riów Poznawanie akcesoriów 4.1 Części składowe W tym miejscu można znaleźć prze- gląd części posiadanej przystawki.

Zbiornik do napełniania

Obudowa z pierścieniem na- stawczym

Otwór wyrzutowy Przed użyciem 5 Przed użyciem Przed użyciem Przygotować urządzenie i przystawkę do użycia. 5.1 Składanie przystawek

1. Obrócić pierścień nastawczy tak,

by pokryły się oznaczenia na pier- ścieniu i obudowie.

• Rys. 3pl Podstawowy sposób obsługi

2. Nałożyć żarno stożkowe na czwo-

3. Włożyć pierścień mielący i lekko

Uwaga:Aby poprawnie założyć pierścień mielący, należy zwrócić uwagę, by strzałka na pierścieniu mielącym wskazywała na odpo- wiednie oznaczenia na pierścieniu nastawczym i obudowie.

4. Założyć zbiornik do napełniania, a

następnie obracając pierścień mie- lący w kierunku ruchu wskazówek zegara ustawić go na zakres mie- lenia oznaczony na pierścieniu na- stawczym.

5.2 Mocowanie przystawek do korpusu urządzenia Wymagania ¡ Miska nie jest włożona. ¡ Nie jest założona miska pokrywy. ¡ Osłona przedniego napędu nie jest założona. ¡ Kabel sieciowy został wyciągnięty na żądaną długość, ale nie jest jeszcze podłączony.

1. Umieścić przystawkę na przednim

napędzie robota kuchennego i za- blokować ją przez obrócenie w kie- runku ruchu wskazówek zegara.

2. Nacisnąć przycisk zwalniający blo-

kadę i obrócić ramię urządzenia do góry.

3. Założyć pokrywę z otworem wsy-

powym na napęd główny i włożyć miskę.

4. Ponownie obrócić ramię urządze-

Podstawowy sposób obsługi 6 Podstawowy sposób obsługi Podstawowy sposób obsługi 6.1 Mielenie zboża

1. Wsypać ziarna zboża do otworu

Przed rozpoczęciem mielenia i podczas mielenia można usta- wiać stopień zmielenia, odpo- wiednio obracając pierścień na- stawczy. Aby uzyskać grubszy stopień zmielenia, należy obra- cać pierścień nastawczy w kie- runku przeciwnym do kierunku ruchu wskazówek zegara. Aby uzyskać drobniejszy stopień zmielenia, należy obracać pier- ścień nastawczy w kierunku ru- chu wskazówek zegara.

Należy pamiętać, że mielone zboże musi być suche i pozba- wione kamyków.

Nie należy przekraczać maksy- malnej ilość mielonych ziaren zboża wynoszącej 750g. Ozna- czenia na zbiorniku do napełnia- nia są orientacyjne i odnoszą się do pszenicy.

Aby wykluczyć przeciążenie urządzenia, przetwarzać maksy- malnie 2kg na raz. Następnie urządzenie musi stygnąć przez co najmniej godzinę.

2. Podłączyć wtyczkę do gniazda sie-

• Rys. 9Czyszczenie ipielęgnacja pl

3. Wybrać maksymalny poziom pręd-

1. Po zakończeniu pracy wyłączyć

urządzenie przełącznikiem obroto- wym.

2. Odłączyć wtyczkę od gniazda sie-

3. Nacisnąć przycisk zwalniający blo-

kadę i obrócić ramię urządzenia do góry.

5. Zdjąć pokrywę z otworem wsypo-

wym z napędu głównego.

6. Ponownie opuścić ramię urządze-

nia, obrócić przystawkę w kierunku przeciwnym do kierunku ruchu wskazówek zegara i zdjąć.

6.3 Rozkładanie przystawek

1. Zdjąć zbiornik do napełniania.

2. Obrócić pierścień nastawczy w kie-

runku przeciwnym do kierunku ru- chu wskazówek zegara tak, by po- kryły się oznaczenia na pierścieniu i obudowie.

3. Wyjąć pierścień mielący i żarno

Czyszczenie ipielęgnacja 7 Czyszczenie ipielęgna- cja Czyszczenie ipielęgnacja 7.1 Możliwość mycia w zmy- warkach do naczyń W tym miejscu opisane są elementy urządzenia przystosowane do mycia w zmywarkach do naczyń. UWAGA! Mycie w zmywarce do naczyń może uszkodzić niektóre części.

W zmywarce do naczyń należy myć tylko przystosowane do tego celu części.

Używać tylko programów, które nie podgrzewają wody do temperatury przewyższającej60°C.

Nie zaciskać plastikowych części w zmywarce. 7.2 Środki czyszczące W tym miejscu są podane środki czyszczące nadające się do czysz- czenia przystawki. UWAGA! Niewłaściwe środki czyszczące lub nieprawidłowe czyszczenie mogą spowodować uszkodzenie przystaw- ki.

Nie używać środków czyszczących zawierających alkohol lub spirytus.

Nie używać ostrych, spiczastych czy metalowych przedmiotów.

Nie stosować szorstkich ściere- czek ani środków do szorowania. 7.3 Przegląd procesu czysz- czenia Wyczyścić pojedyncze części zgod- nie z opisem podanym w tabeli.

• Rys. 15pl Usuwanie usterek

Usuwanie usterek 8 Usuwanie usterek Usuwanie usterek Mniejsze usterki wyposażenia można usuwać samodzielnie. Przed skontaktowa- niem się z serwisem należy się zapoznać się z informacjami na temat samo- dzielnego usuwania usterek. Pozwoli to uniknąć niepotrzebnych kosztów. Usterka Przyczyna i rozwiązywanie problemów Młynek do zboża nie działa. Młynek do zboża nie jest poprawnie zmontowany.

Sprawdzić, czy młynek do zboża został poprawnie zmontowany.

• "Składanie przystawek", Strona87 Przewidziane miejsce przełomu chroni napęd przed uszkodzeniem. Zabierak znajdujący się na dolnej stro- nie obudowy łamie się w przewidzianym miejscu, jeże- li w mechanizmie mielącym znajdą się obce przedmio- ty lub mielone jest wilgotne zboże.

Zamówić nowy zabierak w serwisie pod numerem artykułu 10018359 i wymienić. Rezultat mielenia nie jest zgodny z oczeki- waniami. Pierścień nastawczy nie jest ustawiony na żądany sto- pień zmielenia.

Ustawić żądany stopień zmielenia, odpowiednio ob- racając pierścień nastawczy.
