INSTRUKCJA OBSŁUGI BR 3512 C Bp Kärcher

Przed pierwszym użyciem urządzenia należy przeczytać oryginalną instrukcję obsługi, postępować według jej wskazań i zachować ją do późniejszego wykorzystania lub dla następnego użytkownika.

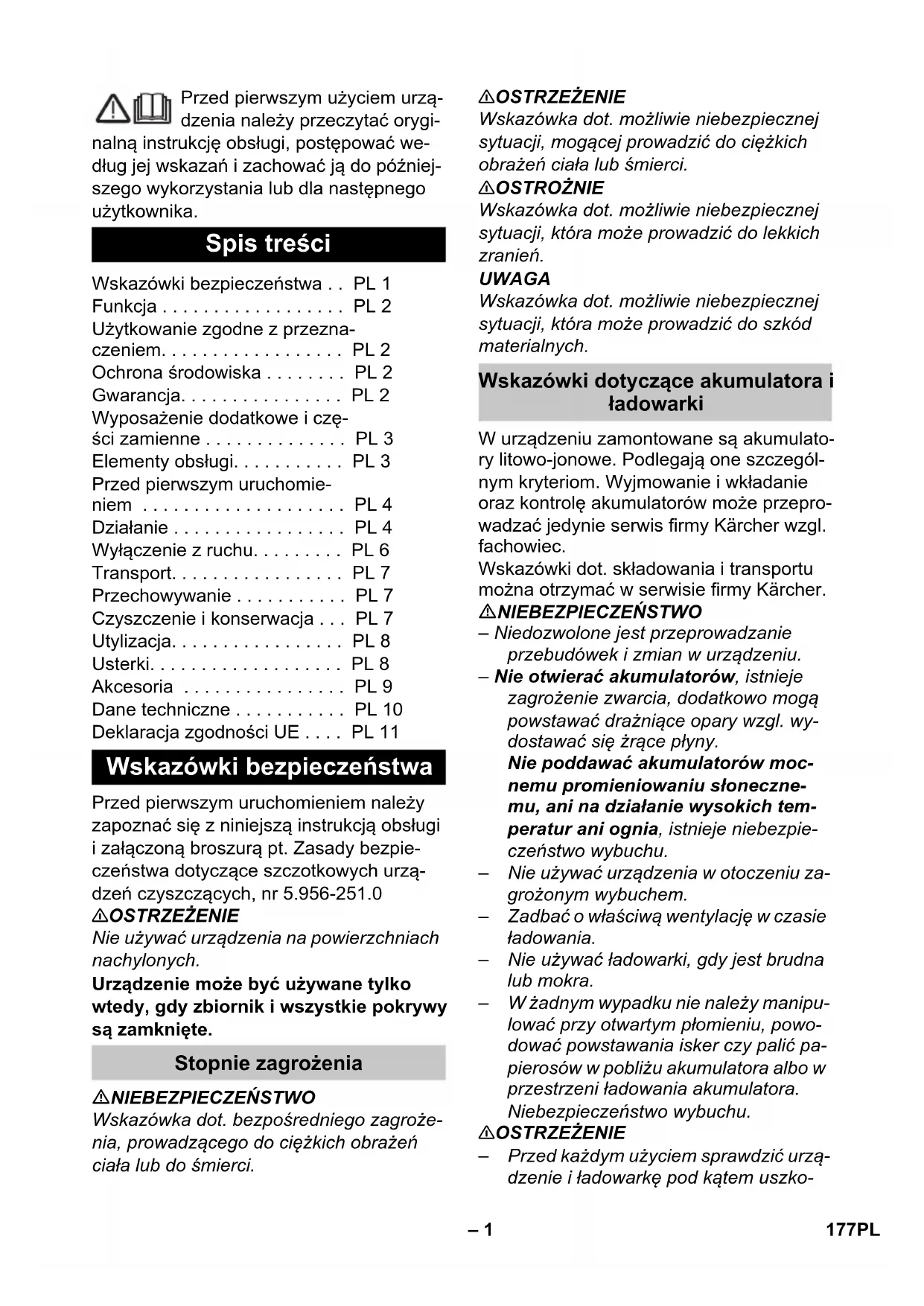

Spis treści

Wskazówki bezpieczeństwa .. PL 1

Funkcja PL 2

Użytkowanie zgodne z przeznaczeniem.... PL 2

Ochrona środowiska ..... PL 2

Gwarancja.... PL 2

Wyposażenie dodatkowe i części zamienne .... PL 3

Elementy obsługi.... PL 3

Przed pierwszym uruchomie- niem PL 4

Działanie PL 4

Wyłączenie z ruchu. . . . . . PL 6

Transport.... PL 7

Przechowywanie ..... PL 7

Czyszczenie i konserwacja . . . PL 7

Utylizacja.... PL 8

Usterki.... PL 8

Akcesoria PL 9

Dane techniczne PL 10

Deklaracja zgodności UE .... PL 11

Wskazówki bezpieczeństwa

Przed pierwszym uruchomieniem należy zapoznać się z niniejszą instrukcją obsługi i załączoną broszurą pt. Zasady bezpieczeństwa dotyczące szczotkowych urządzeń czyszczących, nr 5.956-251.0

⚠OSTRZEŻENIE

Nie używać urządzenia na powierzchniach nachylonych.

Urządzenie może być używane tylko wtedy, gdy zbiornik i wszystkie pokrywy są zamknięte.

Stopnie zagrożenia

⚠ NIEBEZPIECZEŃSTWO

Wskazówka dot. bezpośredniego zagrożenia, prowadzącego do ciężkich obrażeń ciała lub do śmierci.

⚠OSTRZEŻENIE

Wskazówka dot. możliwe niebezpiecznej sytuacji, mogącej prowadzić do ciężkich obrażeń ciała lub śmierci.

⚠OSTROŻNIE

Wskazówka dot. możliwe niebezpiecznej sytuacji, która może prowadzić do lekkich zranień.

UWAGA

Wskazówka dot. możliwe niebezpiecznej sytuacji, która może prowadzić do szkód materialnych.

Wskazówki dotyczące akumulatora i ładowarki

W urządzeniu zamontowane są akumulatory litowo-jonowe. Podlegają one szczególnym kryteriom. Wyjmowanie i wkładanie oraz kontrolę akumulatorów może przeprowadzać jedynie serwis firmy Kärcher wzgl. fachowiec.

Wskazówki dot. składowania i transportu można otrzymać w serwisie firmy Kärcher.

⚠ NIEBEZPIECZEŃSTWO

– Niedozwolone jest przeprowadzanie przebudówek i zmian w urządzeniu.

– Nie otwierać akumulatorów, istnieje zagrożenie zwarcia, dodatkowo mogą powstawać drażniące opary wzgl. wydostawać się żrące płyny.

Nie poddawać akumulatorów mocnemu promieniowaniu słoneczne-mu, ani na działanie wysokich temperatur ani ognia, istnieje niebezpieczeństwo wybuchu.

- Nie używać urządzenia w otoczeniu zagrożonym wybuchem.

– Zadbać o właściwą wentylację w czasie ładowania.

- Nie używać ładowarki, gdy jest brudna lub mokra.

- W żadnym wypadku nie należy manipułować przy otwartym płomieniu, powodować powstawania isker czy palić papierosów w pobliżu akumulatora albo w przestrzeni ładowania akumulatora. Niebezpieczeństwo wybuchu.

⚠OSTRZEŻENIE

- Przed każdym użyciem sprawdzić urządzenie i ładowarkę pod kątem uszko-

dzeń. Nie używać uszkodzonych urządzeń, a naprawę uszkodzonych części zlecić wyszkolonemu personelowi Dzieci trzymać z dala od akumulatora i ładowarki.

Nie ładować uszkodzonych akumulatorów. Zlecać wymianę uszkodzonych akumulatorów serwisowi firmy Kärcher.

– Nie wrzucać uszkodzonych akumulatorów do śmieci domowych; poinformować serwis Kärcher.
- Unikać kontaktu z cieczą wypływającą z uszkodzonych akumulatorów. W przypadku przypadkowego kontaktu z płynem - spłukać wodą. W przypadku kontaktu płynu z oczami dodatkowo zasięgnać opinii lekarza.

⚠OSTROŻNIE

• Koniecznie należy przestrzegać wskazań niniejszej instrukcji obsługi. Przestrzegać wskazań prawodawcy dotyczących obchodzenia się z akumulatorami.
  – Napięcie w sieci musi się zgadzać z napięciem podanym na tabliczce znamionowej urządzenia.
• Ładowarkę stosować tylko do ładowania dopuszczonych pakietów akumulatorów.
  – Akumulator można stosować tylko z tym urządzeniem; rzeczą niebezpieczną i zabronioną jest stosowanie go do innych celów.

Urządzenia zabezpieczające

Jeżeli zwolni się wyłącznik bezpieczeństwa, to napęd szczotek się wyłącza.

Funkcja

Niniejsza maszyna ssąco-szorująca używana jest do czyszczenia na mokro równych powierzchni.

Poprzez ustawienie ilości wody urządzenie można łatwo dostosować do danego procesu czyszczenia.

Szerokość robocza 350 mm oraz pojemność zbiornika na wodę czystą i brudną 12 l umożliwiają wydajne czyszczenie przez długi okres eksploatacji.

Akumulator można ładować przy użyciu wbudowanej ładowarki w gnieździe 230 V.

Użytkowanie zgodne z przeznaczeniem

Urządzenie należy stosować wyłącznie zgodnie z niniejszą instrukcją obsługi.

– Urządzenie przeznaczone jest do za- stosowania profesjonalnego, np. w ho- telach, szkołach, szpitalach, fabrykach, sklepach, biurach i pomieszczeniach wynajmowanych.
– Urządzenie powinno być stosowane tylko do czyszczenia gładkich powierzchni odpornych na wilgoć.
– Urządzenie to jest przeznaczone do użytku w pomieszczeniach wewnętrznych.
– Urządzenie nie nadaje się do czyszczenia zamarzniętego podłoża (np. w chłodniach).
– Urządzenie można stosować wyłącznie z oryginalnym wyposażeniem i części mi zamiennymi.

Ochrona środowiska

Materiały użyte do opakowania nadają się do recyklingu. Opakowania nie należy wrzucać do zwykłych pojemników na śmieci, lecz do pojemników na surowce wtórne.

Zużyte urządzenia zawierają cenne surowce wtórne, które powinny być oddawane do utylizacji. Z tego powodu należy usuwać zużyte urządzenia za pośrednictwem odpowiednich systemów utylizacji.

Wskazówki dot. składników (REACH)

Aktualne informacje dot. składników podano pod:

W każdym kraju obowiązują warunki gwarancji określone przez dystrybutora urządzeń Kärcher. Jakiekolwiek usterki akcesoriów usuwamy w okresie gwarancji bezpłatnie, o ile spowodowane są one błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego.

Wyposażenie dodatkowe i części zamienne

Stosować tylko oryginalne akcesoria i części zamienne, które gwarantują niezawodną i bezusterkową eksploatację przyrządu.

Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie internetowej www.kaercher.com.

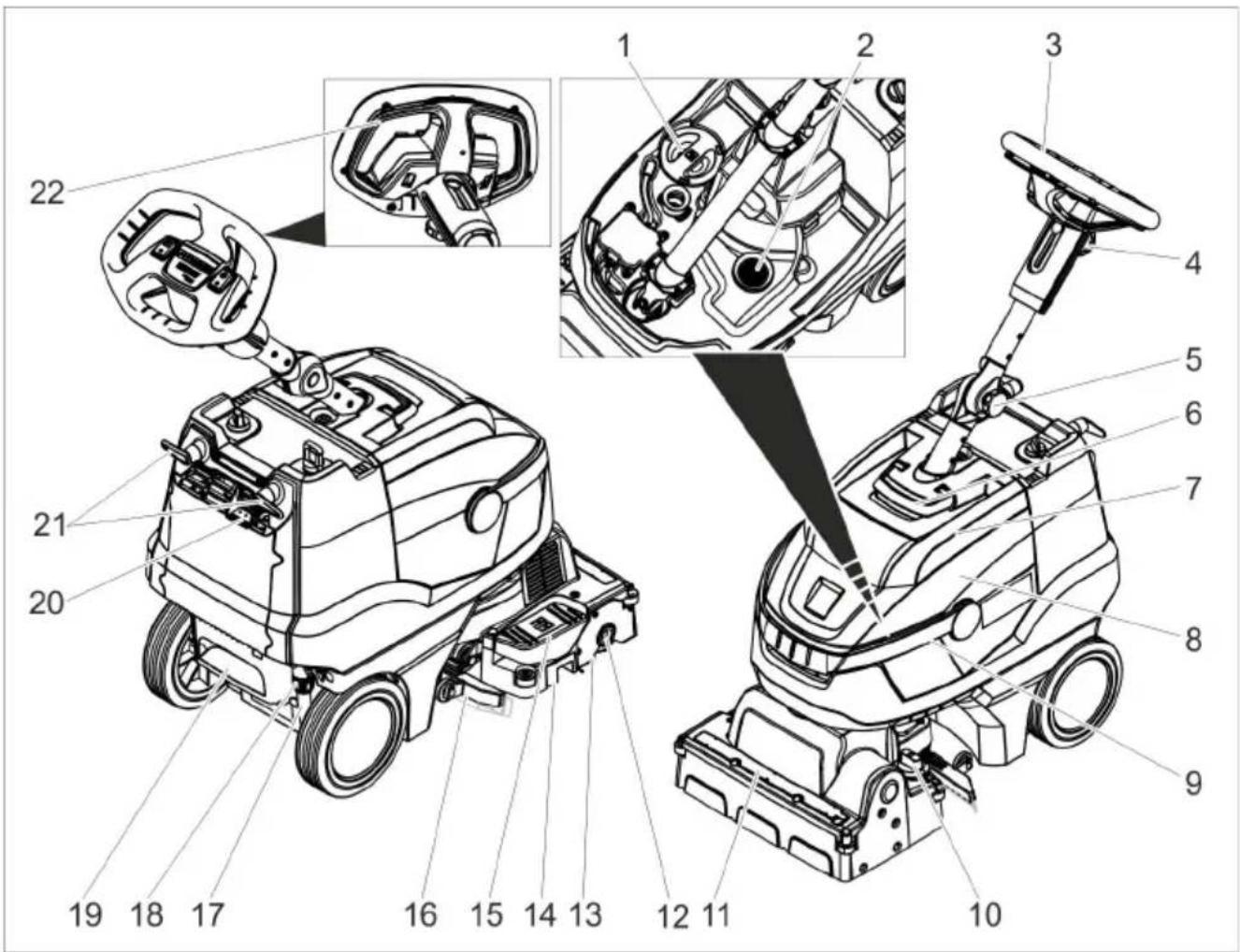

Elementy obsługi

1 Pokrywa zbiornika czystej wody
2 Sito
3 Kierownica
4 Uchwyt gwiazdowy, regulacja wysokości kierownicy
5 Uchwyt gwiazdowy, położenie transportowe kierownicy
6 Odryglowanie, pokrywa zbiornika brudnej wody
7 Pokrywa zbiornika brudnej wody
8 Zbiornik brudnej wody
9 Uchwyt nośny zbiornika brudnej wody
10 Pokrętło docisku szczotek (1=min, 4=max)
11 Listwa rozdzielacza wodnego

12 Przycisk odblokowujący, szczotka
13 Szczotka
14 Pojemnik na duże śmieci
15 Pedal podnośnika belki ssącej
16 Belka ssąca
17 Wskazanie poziomu czystej wody
18 Spuścić złącze czystej wody
19 Podnóžek
20 Wskaźnik ładowania akumulatorów
21 Hak kabla, obrotowy
22 Wyłącznik bezpieczeństwa

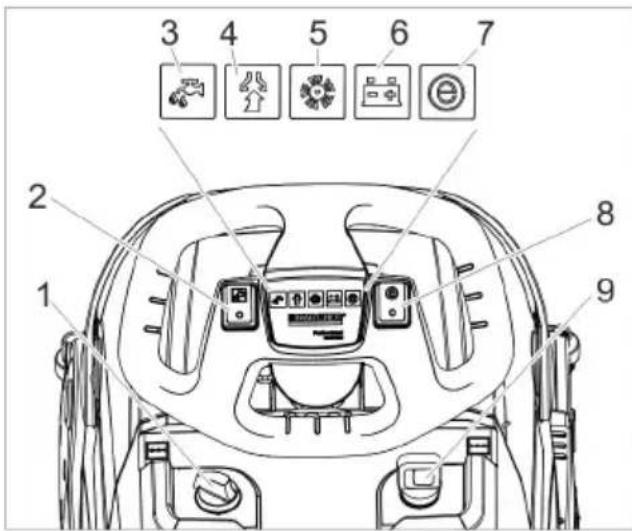

1 Dozowanie roztworu czyszczącego
2 Przełącznik roztworu czyszczącego
3 Kontrolka Nanieść roztwór czyszczący
4 Kontrolka zasysania

Zielony: Turbina ssawna działa

Pomarańczowy, miga: Turbina ssawna przeciążona

5 Kontrolka napędu szczotek

Zielony: Szczotka się obraca

Pomarańczowy, miga: Szczotka prze- ciążona

6 Wskaźnik stanu naładowania akumulatorów

Zielony: Akumulator naładowany

Pomarańczowy: Akumulator prawie że rozładowany

Czerwony: Urządzenie się wyłącza - Naładować akumulator

7 Kontrolka Eco Mode
8 Wyłącznik Eco Mode
9 Wyłącznik główny

Przed pierwszym uruchomieniem

Ładowanie akumulatora

Wskazówka:

Urządzenie posiada zabezpieczenie akumulatora przed głębokim rozładowaniem, tzn., gdy osiągnięty zostanie dopuszczalny minimalny poziom pojemności, urządzenie zostanie wyłączone.

Czas ładowania wynosi około 3 godzin. Ładowarka samoczynnie kończy ładowanie.

W razie potrzeby urządzenia można użyć ponownie przed całkowitym naładowaniem akumulatora.

→ Włożyć wtyczkę sieciową do gniazdka.

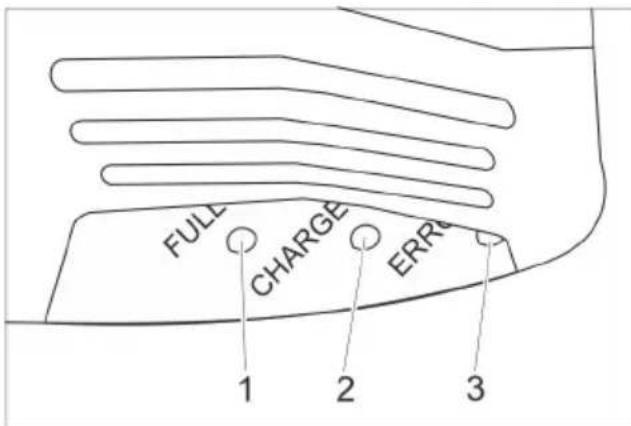

Wskaźnik naładowania akumulatora

FULL CHARGE ERR 1 2 3

1 Akumulator jest naładowany (zielony)
2 Trwa ładowanie akumulatora (żółty, mi- ga)
3 Usterka (czerwony)

Działanie

→ Poluzować uchwyt gwiazdowy położenia transportowego.
→ Kolumnę kierowniczą ustawić na wprost.
→ Dokręcić chwyt gwiazdowy.

Uzupełnianie materiałów eksploatacyjnych

⚠OSTRZEŻENIE

Niebezpieczeństwo uszkodzenia. Stosować tylko zalecane środki czyszczące. W przypadku innych środków czyszczących użytkownik ponosi zwiększone ryzyko bezpieczeństwa eksploatacji, ryzyko wypadku i skrócony okres eksploatacyjny urządzenia. Stosować tylko środki czyszczące nie zawierające rozpuszczalników, kwasu solnego i fluorowodorowego.

Przestrzegać wskazówek bezpieczeństwa podanych na środkach czyszczących.

Wskazówka:

Nie stosować silnie pieniących się środków czyszczących.

Przestrzegać wskazówek dotyczących do- zowania.

→ Odchylić ku górze uchwyt nośny zbiornika brudnej wody.
→ Podnieść zbiornik brudnej wody i usta- wić na boku.
→ Zdjąć pokrywę zbiornika świeżej wody.
→ Włać świeżą wodę (maks. 50°C).
→ Dodać środek czyszczący. Przestrzegać wskazówek dotyczących dozowania.

Zalecana metoda czyszczenia:

Zastosowanie Środek czyszczący
Czyszczenie rutynowe (również w przypadku podłoży wrażliwych na alkalia)	RM 745RM 746
Czyszczenie tłustych za-brudzeń	RM 69 ES ASFRM 69 ASF
Czyszczenie zasadni-cze (usuwanie) twardych powierzchni odpornych na działanie alkaliów	RM 752
Czyszczenie zasadni-cze (usuwanie) linoleum	RM 754
Środek do czyszczenia podstawowego, kwaśny	RM 751
Czyszczenie dezynfek-cyjne	RM 732

Środki czyszczące są dostępne w handlu branżowym.

→ Zamknąć pokrywę zbiornika czystej wody.
→ Umieścić zbiornik brudnej wody na urządzeniu.

Ustawienia

→ Poluzować uchwyt gwiazdowy regulacji wysokości kierownicy.
→ Ustawić kierownicę na żądaną wysokość.
→ Dokręcić chwyt gwiazdowy.
→ Ustawić dozowanie roztworu czyszczącego odpowiednio do zanieczyszczenia i rodzaju podłoża.
→ Ustawić pokrętło docisku szczotek na żądaną wartość.
Ustawiać docisk szczotek tylko przy podniesionej głowicy czyszczącej.

Wskazówka:

Jeżeli urządzenie ciągnie w czasie pracy zbyt mocno do przodu, to należy zmniejszyć docisk.

→ Ustawić wyłącznik Eco Mode w żądanym położeniu.
Normalny tryb pracy: Urządzenie pracuje z maksymalną prędkością obrotową szczotek i najwyższą mocą ssania.
Eco: Urządzenie pracuje ze zmniejszo- ną prędkością obrotową szczotek i mocą ssania. Przy tym zmniejsza się też zużycie energii. Przedłuża się moż- liwa długość użytkowania na jednym naładowaniu akumulatora.

Czyszczenie

UWAGA

Niebezpieczeństwo uszkodzenia podłoża. Nie używać urządzenia w tym miejscu.

Niebezpieczeństwo uszkodzenia. Podnieść belkę ssącą zanim urządzenie będzie ciągnione do tyłu na dłuższym odcinku.

→ Ustawić wyłącznik urządzenia w pozyc „I”.
→ Włączyć włącznik roztworu czyszczącego.
→ Włączyć wyłącznik turbiny ssącej; roz- poczyna się odsysanie.
→ Docisnąć ku dołowi pedał do opuszcza nia tylnej belki ssącej.
→ Pociągnąć za wyłącznik bezpieczeństwa kierownicy; nastąpi włączenie napędu szczotek i nakładanie roztworu czyszczącego (jeżeli tak ustawiono).
Przesunąć urządzenie do przodu, aż się złoży podpórka do parkowania i głowica czyszcząca dotknie podłoża.
Przesuwać urządzenie na powierzchni która ma być oczyszczona.

Wskazówka:

W przypadku obrócenia kierownicy o 180°, urządzenie jedzie do tyłu.

Zatrzymywanie i odstawianie

→ Zwolnić wyłącznik bezpieczeństwa.
→ Przejechać urządzeniem jeszcze 1-2 n do przodu, aby odessać resztę wody.

→ Docisnąć ku dołowi pedał do podnoszenia przedniej belki ssącej.

UWAGA

Listwy gumowe i szczotka mogą się trwale zdeformować. Odstawiać urządzenie zawsze z rozłożoną podpórką do parkowania.

→ Ustawić wyłącznik urządzenia w pozycji „0”.
Włożyć stopę w podnożek i podnieść urządzenie przez pociągnięcie kierownicy, aż podpórka do parkowania się rozłoży.

Opróżnianie zbiornika brudnej wody

⚠OSTRZEŻENIE

Przestrzegać miejscowych przepisów dotyczących postępowania ze ściekami.

→ Odchylić uchwyt zbiornika brudnej wody ku górze i zatrzasnąć.
→ Zdjąć zbiornik brudnej wody.

→ Zdjąć pokrywę zbiornika brudnej wody.

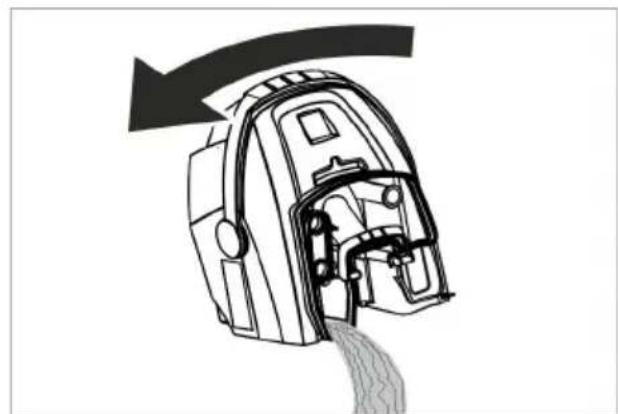

→ Opróżnić zbiornik brudnej wody. Przy opróżnianiu zbiornika brudnej wody odchylić go na bok, żeby zbiornik całkowicie się opróżnił.
→ Przeplukać zbiornik brudnej wody czystą wodą.
→ Umieścić zbiornik brudnej wody ponownie w urządzeniu.

Opróżnianie zbiornika czystej wody

⚠OSTRZEŻENIE

Przestrzegać miejscowych przepisów dotyczących postępowania ze ściekami.

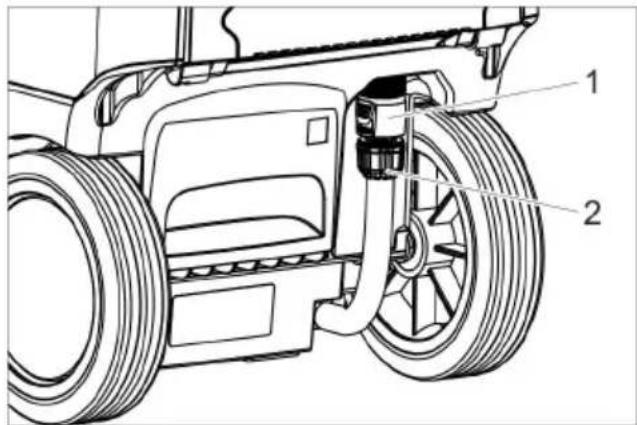

1 Spuścić złącze czystej wody
2 Wskazanie poziomu czystej wody

→ Przesunąć sprzęgło ku dołowi.
→ Zdjąć wąż wskaźnika poziomu i odchylić ku dołowi.

Ochrona przed mrozem

Przy niebezpieczeństwie wystąpienia mrozu:

→ Opróżnić zbiorniki czystej i brudnej wody.
Wstawić urządzenie do pomieszczenia zabezpieczonego przed mrozem.

Przekładanie kolumny kierowniczej

W celu zmniejszenia zapotrzebowania na miejsce w trakcie transportu i składowania, kolumnę kierowniczą można przestawić.

→ Poluzować uchwyt gwiazdowy położenia transportowego.
→ Odchylić kierownicę całkowicie do przec du.
→ Dokręcić chwyt gwiazdowy.

Wyłączenie z ruchu

→ Przed kilkutygodniową przerwą w eksploatacji całkowicie naładować akumulator.
→ Ustawiowyłącznik urządzenia w pozycji „0”.

UWAGA

Niebezpieczeństwo uszkodzenia akumulatora z powodu głębokiego rozładowania. Podczas przerw w pracy przełącznik urządzenia ustawiać zawsze w położenie „0“.

Transport

⚠OSTROŻNIE

Niebezpieczeństwo zranienia i uszkodzenia! Zwrócić uwagę na ciężar urządzenia w czasie transportu.

→ Wyjąć szczotkę w celu uniknięcie uszkodzenia szczotki.
W trakcie transportu w pojazdach należy urządzenie zabezpieczyć przed poślizgiem i przechyleniem zgodnie z obo-wiązującymi przepisami.

Przechowywanie

⚠OSTROŻNIE

Niebezpieczeństwo zranienia i uszkodzenia! Zwrócić uwagę na ciężar urządzenia przy jego przechowywaniu.

Urządzenie może być przechowywane jedynie w pomieszczeniach wewnętrznych.

Czyszczenie i konserwacja

⚠ NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia. Przed wykonaniem wszelkich prac w obrębie urządzenia należy ustawić przełącznik na „0“ i wyjąć wtyczkę sieciową ładowarki.

UWAGA

Niebezpieczeństwo uszkodzenia urządzenia przy wyciekającą wodę. Przed przystąpieniem do prac w obrębie urządzenia spuścić z urządzenia brudną wodę i pozostałość czystej wody.

→ Pozostawić urządzenie na równej powierzchni.

Plan konserwacji

Po pracy

UWAGA

Niebezpieczeństwo uszkodzenia. Nie spryskiwać urządzenia wodą i nie stosować żadnych agresywnych środków czyszczących.

→ Spuścić brudną wodę.
→ Zdjąfokrywę zbiornika brudnej wody i spłukać wodą wewnętrzną stronę pokrywy i pływak.

→ Przeplukać zbiornik brudnej wody czystą woda.

→ Wyczyścić belkę ssącą.

→ Wyjąć pojemnik na duże śmieci i opróż nić.

→ Wytrzeć urządzenie z zewnątrz szmatką nasyconą łagodnym roztworem czyszczącym.

Wyczyścić listwy gumowe, sprawdzić pod kątem zużycia, a w razie potrzeby wymienić.

→ Oczyćścić szczotkę.

→ Sprawdzić zużycie szczotek, w razie konieczności je wymienić (patrz „Prace konserwacyjne“).

→ W razie potrzeby naładować akumulator.

Raz na tydzień

→ Zdjąć listwę rozdzielającą wodę przy głowicy czyszczącej i oczyścić kanał wodny.

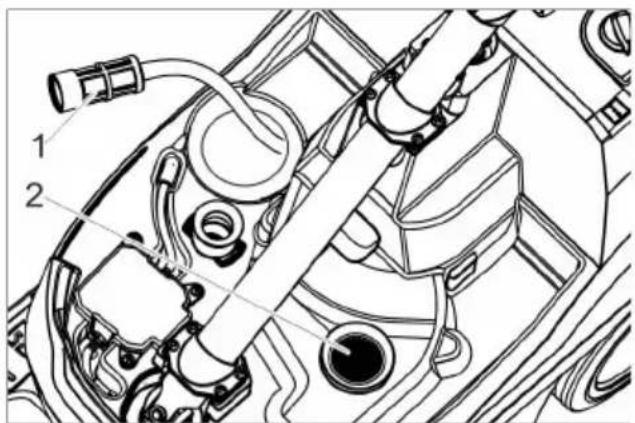

1 Filtr czystej wody

2 Sito

→ Oczyscić filtr czystej wody.

→ Oczyścić sito.

Raz na miesiąc

→ Sprawdzić stan uszczelki między zbiornikiem brudnej wody a pokrywą, w razie konieczności wymienić.

Raz w roku

→ Zlecić serrwisowi przepisaną kontrolę urządzenia.

Prace konserwacyjne

Wymienić listwy gumowe.

→ Ścisnąć elementy mocujące i listwy gumowe z belek ssących pociągnąć ku dołowi.
→ Zdjąć listwy gumowe z uchwytu.

Wskazówka:

Listwy gumowe zabezpieczone są przed ich przestawieniem dzięki zastosowanym otworom. Nie można ich obrócić i zastosować ponownie.

→ Wymienić listwy gumowe.
Włożyć uchwyt z listwami gumowymi do belki ssącej i zatrzasnąć.

Wymiana szczotki

⚠OSTRZEŻENIE

Niebezpieczeństwo zgniecenia przez złożenie podpórki do parkowania w trakcie wymiany szczotek. Przed wymianą szczotek należy przestawić kierownicę o 90° w lewo.

→ Nacisnąć przycisk odblokowujący wał szczotki, odchylić wał szczotki ku dołowi i zdjąć z zabieraka.
→ Nowy wał szczotki nasunąć na zabierak i zatrzasnąć po przeciwnej stronie.

Umowa serwisowa

W celu umożliwiaenia odpowiedniego działania urządzenia, z właściwym biurem sprzedaży firmy Kärcher można podpisać umowę dotyczącą jego konserwacji.

Utylizacja

Demontaż akumulatora

⚠ NIEBEZPIECZEŃSTWO

Demontażu akumulatora może dokonać jedynie serwis firmy Kärcher lub fachowiec. To, co dany akumulator jest uszkodzony, ocenia autoryzowany monter serwisu. Koniecznie przestrzegać danych z rozdziału „Przepisy bezpieczeństwa” nt. obsługi akumulatorów.

→ Wykręcić 2 śruby.
→ Odchylić pokrywę na dół.
→ Poluzować i wyjąć wtyczkę akumulatora.
→ Wyjąć akumulator.
→ Zużyty akumulator poddać utylizacji zgodnie z obowiązującymi przepisami.

Usterki

⚠ NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia. Przed wykonaniem wszelkich prac w obrębie urządzenia należy ustawić przełącznik na „0“ i wyłąć wtyczkę sieciową ładowarki.

UWAGA

Niebezpieczeństwo uszkodzenia urządzenia przy wyciekającą wodę. Przed przystąpieniem do prac w obrębie urządzenia spuścić z urządzenia brudną wodę i pozostałość czystej wody.

Przy usterkach, których nie można usunąć przy pomocy bieżącej tabeli, należy wezwać autoryzowany serwis.

Usterka Usuwanie usterek
Nie można włączyć urządzenia	Użyć włącznika urządzenia, zaczekać 3 sekundy, sprawdzić poziom naładowania akumulatora.
Niewystarczająca ilość wody Sp	sprawdzić poziom czystej wody, w razie konieczności uzupełnić zbiornik
	Włączyć włącznik roztworu czyszczącego.
	Otworzyć dozownik roztworu czyszczącego.
	Oczyścić filtr czystej wody.
Nie wystarczająca moc ssania Opuszczanie belki ssącej.
Niezadowalający wynik czyszczenia	Sprawdzić wąż ssący i belkę ssącą, czy nie są zapchane, w razie konieczności usunąć zapchanie
	Sprawdzić szczelność węża ssącego, w razie potrzeby wymienić.
	Sprawdzić / ustawić nacisk szczotek.
	Sprawdzić typ szczotek i środek czyszczący, czy są właściwe.
	Sprawdzić, czy szczotki nie są zużyte, w razie konieczności wymienić.
Szczotka się nie obraca Pociąg	nąć za wyłącznik bezpieczeństwa kierownicy.
	Sprawdzić, czy ciała obce nie blokują wału szczotki, w razie konieczności usunąć obce ciała.Wyłączyć wyłącznik napędu szczotek, krótko zaczekać i ponownie włączyć.

Akcesoria

W zależności od wybranego rodzajuczyszczenia, urządzenie można wyposażć w różne akcesoria. Dalsze informacje

znajdują się w naszym katalogu lub w Internecie pod adresem www.kaercher.com.

Nazwa Nr części Opis
Szczotka, biała (miękka) 4.037-036.0 Do polerowania podłoży.
Szczotka, czerwona (średnia, standard)	4.037-031.0 Do czyszczenia słabo zabrudzonych i delikatnych podłoży.
Walek szczotki, zielony (twardy)	4.037-038.0 Do czyszczenia silnie zabrudzonych podłoży.
Walek szczotki, czarny (bardzo twardy)	4.037-039.0 Do czyszczenia bardzo silnie zabrudzonych podłoży.
Szczotka, pomarańczowa (góra/dół)	4.037-037.0 Do szorowania podłoży strukturalnych (płytki z zabezpieczeniem itp.).

Nazwa Nr części Opis
Wał z weluru pluszowego 4.0	37-040.0 Szczotka czyszcząca z mikrofibry, specjalnie do podłoży ze szlachetnych płyt kamiennych, ze szczególnie wysoką wydajnością czyszczenia.
Wał z podkładkami 4.762-00	9.0 Do mocowania podkładek walcowych.
Podkałdka walcowa, czer-wona (średnia)	6.369-047.0 Do czyszczenia lekko zabrudzonego podłoża.
Podkałdka walcowa, zielona (twarda)	6.369-052.0 Do czyszczenia normalnie i silnie zabrudzo-nych podłoży.
Podkałdka walcowa, żółta (miękka)	6.369-053.0 Do polerowania podłoży.
Wąż wlewowy 6.680-124.0 N	napełnianie zbiornika czystej wody
Zestaw listw gumowych 4.03	7-035.0 Jako część zamienna

Dane techniczne

Moc
Napięcie znamionowe V	25,9
Pojemność akumulatora	Ah (5h)	22
Typ baterii Litowo-jo-		nowy
Średni pobór mocy W 500
Klasa ochrony - 1
Moc silnika ssącego	W 280
Moc silnika szczotek	W 185
Zakres temperatur eks-ploatacji	°C	0...40
Odkurzanie
Moc ssania, ilość powietrza	l/s	20
Moc ssania, podciśnie-nie	kPa	8
Szczotki czyszczące
Szerokość robocza mm	350
Średnica szczotki	mm	96
Liczba obrotów szczotki	1/min	1050
Ładowarka
Napięcie	V/Hz	220...240/50...60
Pobór mocy	W 300
Wymiary i ciężar

Teoretyczna wydajność powierzchniowa	m2/h 1400
Pojemność zbiornika czystej/brudnej wody	I	12
Dopuszczalny ciężar całkowity	kg	48
Cieżar w czasie transportu	kg	36
Dług. x szer. x wys.	mm	930x420x1100
Wartości określone zgodnie z EN 60335-2-72
Łączna wartość wibracji	m/s2	<2,5
Niepewność pomiaru K	m/s2	0,2
Poziom ciśnienie akustycznego LpA	dB(A)	65
Niepewność pomiaru KpA	dB(A)	2
Poziom mocy akustycznej LWA + Niepewność pomiaru KWA	dB(A)	84

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone poniżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym wymogom dyrektyw UE dotyczącym wymagań w zakresie bezpieczeństwa i zdrowia. Wszelkie nie uzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia.

Produkt: Maszyna ssąco-szorująca

Typ: 1.783-xxx

Obowiązujące dyrektywy UE

Zastosowane normy zharmonizowane

EN 60335-1

EN 60335-2-72

EN 60335-2-29

EN 55012: 2007 + A1: 2009

EN 55014-1:2006 + A1: 2009 + A2:2011

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Zastosowane normy krajowe

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Niżej podpisane osoby działają na zlecenie i z upoważnienia zarządu.

H. Jenner

Administrator dokumentacji:

S. Reiser

Alfred Kärcher SE & Co. KG
