| Typ produktu | Akumulator plecakowy litowo-jonowy |
| Marka | EGO |
| Model | BAX1501 |
| Napięcie znamionowe | 56 V |
| Maksymalna pojemność | 1568 Wh |
| Typ akumulatora | Litowo-jonowy (Li-ion) |
| Waga | 8,7 kg |
| Kompatybilna ładowarka | EGO CHX5500E |
| Prąd ładowania | Szybkie ładowanie: 8 A / Normalne ładowanie: 4 A |
| Czas ładowania | Szybkie ładowanie: 3,5 h / Normalne ładowanie: 7 h |
| Zakres temperatur otoczenia dla rozładowania | -20 °C do 40 °C |
| Zakres temperatur dla ładowania | 0 °C do 40 °C |
| Wyjście USB | Wbudowany port USB do ładowania urządzeń mobilnych |
| Wyjście 12 V DC | Gniazdo 12 V DC do zasilania akcesoriów |
| Kompatybilne narzędzia elektryczne | LBX6000, HTX6500, BCX3800 (lista niepełna) |
| System noszenia | Uprząż plecowa z pasem biodrowym i regulowanymi pasami na ramiona |
| Wskaźnik naładowania | 5 diod LED wskazujących poziom naładowania i błędy |
| Wbudowane zabezpieczenia | Ochrona przed przeciążeniem, nadmiernym rozładowaniem, przegrzaniem i zwarciem |
| Konserwacja i czyszczenie | Czyścić suchą szmatką; nie używać rozpuszczalników |
| Symbole bezpieczeństwa | Ostrzeżenie bezpieczeństwa, przeczytaj instrukcję, recykling, CE, WEEE |
| Gwarancja | Warunki gwarancji na stronie egopowerplus.com |
Często zadawane pytania - BAX1501 EGO
Pytania użytkowników dotyczące BAX1501 EGO
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Bateria w formacie PDF za darmo! Znajdź swoją instrukcję BAX1501 - EGO i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. BAX1501 marki EGO.

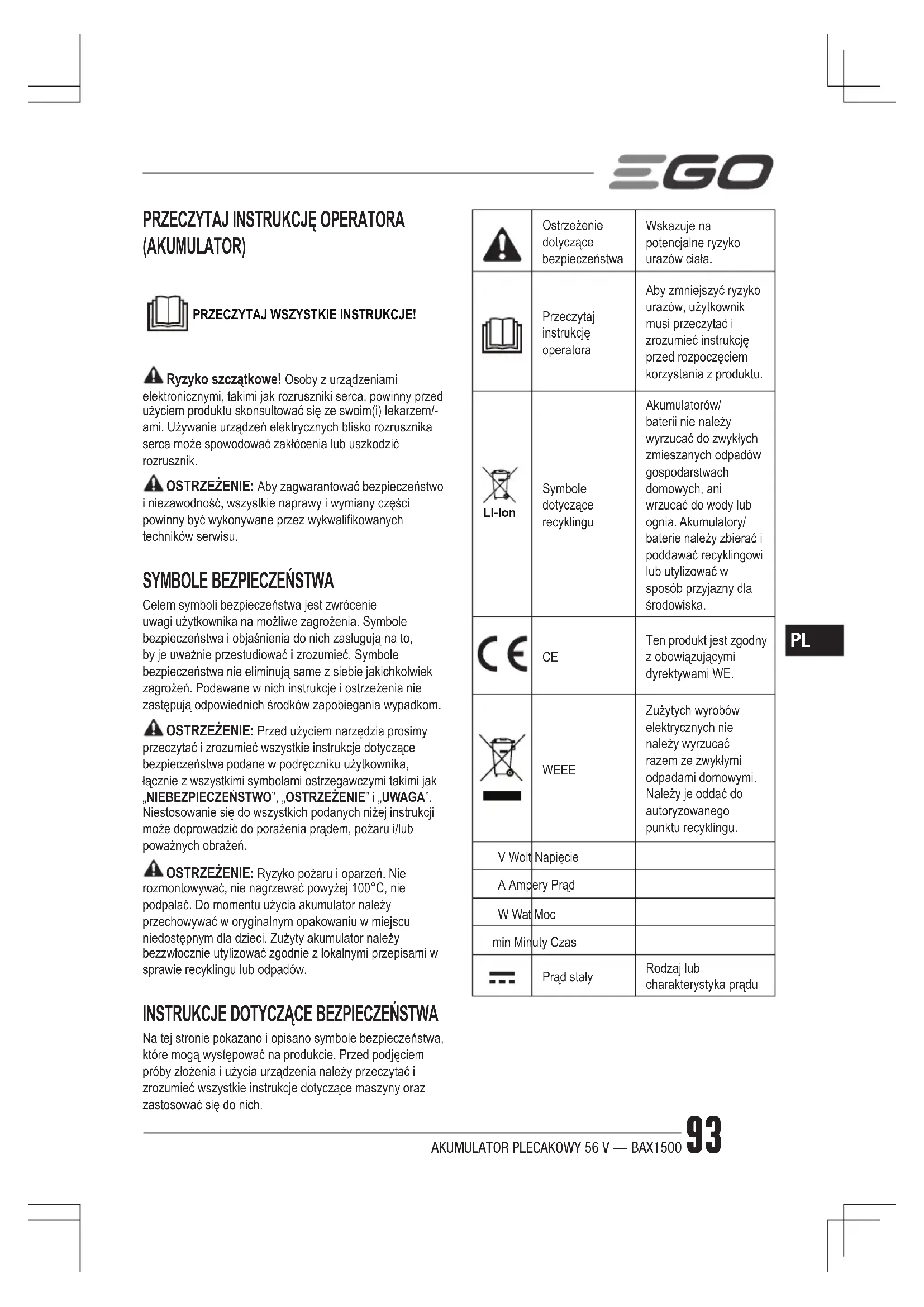

INSTRUKCJA OBSŁUGI BAX1501 EGO
PL Akumulator plecakowy 56 v 93
⚠ Ryzyko szczątkowe! Osoby z urządzeniami elektronicznymi, takimi jak rozruszniki serca, powinny przed użyciem produktu skonsultować się ze swoim(i) lekarzem/ami. Używanie urządzeń elektrycznych blisko rozrusznika serca może spowodować zakłócenia lub uszkodzić rozrusznik.
OSTRZEŻENIE: Aby zagwarantować bezpieczeństwo i niezawodność, wszystkie naprawy i wymiany części powinny być wykonywane przez wykwalifikowanych techników serwisu.
SYMBOLE BEZPIECZEŃSTWA
Celem symboli bezpieczeństwa jest zwrócenie uwagi użytkownika na możliwe zagrożenia. Symbole bezpieczeństwa i objaśnienia do nich zasługują na to, by je uważnie przestudiować i zrozumieć. Symbole bezpieczeństwa nie eliminują same z siebie jakichkolwiek zagrożeń. Podawane w nich instrukcje i ostrzeżenia nie zastępują odpowiednich środków zapobiegania wypadkom.
OSTRZEŻENIE: Przed użyciem narzędzia prosimy przeczytać i zrozumieć wszystkie instrukcje dotyczące bezpieczeństwa podane w podręczniku użytkownika, łącznie z wszystkimi symbolami ostrzegawczymi takimi jak „NIEBEZPIECZEŃSTWO”, “OSTRZEŻENIE” i „UWAGA”. Niestosowanie się do wszystkich podanych niżej instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń.
OSTRZEŻENIE: Ryzyko pożaru i oparzeń. Nie rozmontowywać, nie nagrzewać powyżej 100°C, nie podpalać. Do momentu użycia akumulator należy przechowywać w oryginalnym opakowaniu w miejscu niedostępnym dla dzieci. Zużyty akumulator należy bezzwłocznie utylizować zgodnie z lokalnymi przepisami w sprawie recyklingu lub odpadów.
INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA
Na tej stronie pokazano i opisano symbole bezpieczeństwa, które mogą występować na produkcie. Przed podjęciem próby złożenia i użycia urządzenia należy przeczytać i zrozumieć wszystkie instrukcje dotyczące maszyny oraz zastosować się do nich.
 | Ostrzeżenie dotyczące bezpieczeństwa | Wskazuje na potencjalne ryzyko urazów ciała. |
 | Przeczytaj instrukcję operatora | Aby zmniejszyć ryzyko urazów, użytkownik musi przeczytać i zrozumieć instrukcję przed rozpoczęciem korzystania z produktu. |
 | Symbole dotyczące recyklingu | Akumulatorów/ baterii nie należy wyrzucać do zwykłych zmieszanych odpadów gospodarstwach domowych, ani wrzucać do wody lub ognia. Akumulatory/ baterie należy zbierać i poddawać recyklingowi lub utylizować w sposób przyjazny dla środowiska. |
 | CE | Ten produkt jest zgodny z obowiązującymi dyrektywami WE. |
 | WEEE | Zużytych wyrobów elektrycznych nie należy wyrzucać razem ze zwykłymi odpadami domowymi. Należy je oddać do autoryzowanego punktu recyklingu. |
| V Wolt | Napięcie | |
| A Ampery Prąd | ||
| W Wat | Moc | |
| min Minuty Czas | ||
 | Prąd stały | Rodzaj lub charakterystyka prądu |
| Ostrzeżenie dotyczące bezpieczeństwa | Wskazuje na potencjalne ryzyko urazów ciała. | |
| Przeczytaj instrukcję operatora | Aby zmniejszyć ryzyko urazów, użytkownik musi przeczytać i zrozumieć instrukcję przed rozpoczęciem korzystania z produktu. | |
| Symbole dotyczące recyklingu | Akumulatorów/ baterii nie należy wyrzucać do zwykłych zmieszanych odpadów gospodarstwach domowych, ani wrzucać do wody lub ognia. Akumulatory/ baterie należy zbierać i poddawać recyklingowi lub utylizować w sposób przyjazny dla środowiska. | |
| CE | Ten produkt jest zgodny z obowiązującymi dyrektywami WE. | |
| WEEE | Zużytych wyrobów elektrycznych nie należy wyrzucać razem ze zwykłymi odpadami domowymi. Należy je oddać do autoryzowanego punktu recyklingu. | |
| V Wolt | Napięcie | |
| A Ampery Prąd | ||
| W Wat | Moc | |
| min Minuty Czas | ||
| Prąd stały | Rodzaj lub charakterystyka prądu | |
OSTRZEŻENIE: Prosimy przeczytać ze zrozumieniem wszystkie instrukcje. Niestosowanie się do wszystkich instrukcji może doprowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń. Termin „elektronarzędzie” występujący w większości podanych tu ostrzeżeń oznacza zasilane akumulatorowo (bezprzewodowe) maszyny ogrodnicze EGO Power+ lub inne maszyny tej samej marki służące do pielęgnacji trawników.
■ Należy dbać o czystość i dobre oświetlenie w miejscu pracy. Bałagan i złę oświetlenie sprzyjają wypadkom.
- Nie należy używać elektronarzędzi w miejscach zagrożonych wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłu.
Elektronarzędzia wytwarzają iskry, które mogą zapalić opary lub pył.
BEZPIECZEŃSTWO ELEKTRYCZNE
- Elektronarzędzia należy chronić przed deszczem i wilgocią. Woda dostająca się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem.
- Urządzenia należy używać tylko łącznie z ładowarkami i elektronarzędziami wymienionymi w części „SPECYFIKACJA”.
UŻYWANIE I KONSERWOWANIE AKUMULATORA
- Jeżeli akumulator nie jest używany, należy go przechowywać z dala od innych przedmiotów metalowych, np. spinaczy, monet, kluczy, gwoździ, śrub i innych drobnych przedmiotów metalowych, które mogłyby spowodować zwarcie wyprowadzeń akumulatora. Zwarcie wyprowadzeń akumulatora może doprowadzić do oparzenia lub pożaru.
■ W niesprzyjających warunkach może dojść do wycieku cieczy z akumulatora. Należy wtedy unikać wszelkiego kontaktu z tą cieczą. W razie przypadkowego kontaktu ze skórą, zabrudzone miejsce należy obficie przemyć wodą. Jeżeli płyn dostanie się do oczu, należy dodatkowo zasięgnąć porady lekarza. Płyn wyciekający z akumulatora może powodować podrażnienie lub oparzenia.
■ Akumulatora nie należy rozmontowywać, otwierać ani niszczyć.
■ Akumulator należy chronić przed źródłami ciepła i ogniem. Należy unikać przechowywania w miejscu bezpośrednio nasłonecznionym.
- Nie należy zwierać przewodów baterii lub akumulatora. Baterii lub akumulatorów nie należy przechowywać byle jak w pudełku lub szufladzie, gdzie ich wyprowadzenia mogłyby się zewrzeć wskutek dotykania innych przedmiotów metalowych.
- Do momentu, aż będzie potrzebny w celu użycia akumulatora nie należy wyjmować z oryginalnego opakowania.
■ Baterie i akumulatory należy chronić przed uderzeniami mechanicznymi. - Akumulator należy przechowywać w miejscu niedostępnym dla dzieci. W przypadku połknięcia akumulatora należy natychmiast zasięgnąć porady lekarza.
■ Należy dbać o to, aby akumulator był czysty i suchy.
■ W przypadku zabrudzenia, wyprowadzenia akumulatora należy przecierać czystą suchą szmatką.
- Przed użyciem akumulator trzeba naładować. Należy zawsze używać właściwej ładowarki i przestrzegać instrukcji producenta / instrukcji do urządzenia dotyczących poprawnego ładowania.
■ Gdy akumulator nie jest używany, nie należy go zostawiać podłączonego do ładowarki.
■ Po długim okresie przechowywania, w celu uzyskania maksymalnej wydajności może być konieczne kilkakrotne naładowanie i rozładowanie akumulatora.
■ Oryginalną dokumentację produktu należy zachować na przyszłość.
■ Akumulatora należy używać wyłącznie do zastosowań, do których są on przeznaczony.
■ Gdy tylko jest to możliwe, z nieużywanego urządzenia należy wyjmować akumulator.
■ Wyrób należy w prawidłowy sposób zutylizować.
SERWISOWANIE
■ Należy przestrzegać zaleceń podanych w części Konserwacja w niniejszej instrukcji. Używanie części, które nie zostały zatwierdzone przez producenta lub niestosowanie się do instrukcji dotyczących konserwacji stwarza ryzyko porażenia prądem lub urazów.
SPECJALNE ZASADY DOTYCZĄCE BEZPIECZEŃSTWA
■ Prosimy zapoznać się z elektronarzędziem. Należy uważnie przeczytać instrukcję operatora. Należy zapoznać się z zastosowaniami i ograniczeniami oraz specjalnymi potencjalnymi zagrożeniami związanymi z narzędziem. Stosowanie tej zasady ograniczy ryzyko porażenia prądem, pożaru lub poważnych obrażeń.
- Narzędzia akumulatorowe nie wymagają podłączenia do kontaktu elektrycznego i dlatego są zawsze gotowe do pracy. Należy więc mieć świadomość możliwych zagrożeń, gdy narzędzie akumulatorowe nie jest używane. Przed wymianą akcesoriów należy zawsze wyjmować akumulator. Stosowanie tej zasady ograniczy ryzyko porażenia prądem, pożaru lub poważnych urazów ciała.
■ Akumulatora nie należy zgniatać, upuszczać ani niszczyć. Nie używać akumulatora lub ładowarki, które zostały upuszczone na ziemię lub mocno uderzony. Uszkodzony akumulator może wybuchnąć. Upuszczony lub uszkodzony akumulator należy natychmiast prawidłowo zutylizować.
■ Akumulatora nie należy ładować w miejscach mokrych lub zawilgoconych. Przestrzeganie tej zasady ograniczy ryzyko porażenia prądem.
■ Aby uzyskać najlepsze wyniki, akumulator należy ładować w miejscu, w którym temperatura mieści się w przedziale od 0°C do 40°C. Nie przechowywać na dworze lub w pojazdach.
- Nie wolno dopuszczac do tego, aby produkty na bazie nafty, olejów, benzyny itp. zetknęły się z częściami plastikowymi. Substancje te zawierają chemikalia, które mogą uszkodzić, osłabić lub zniszczyć plastik.
■ Serwisowanie akumulatora należy powierzać wykwalifikowanemu serwisantowi. Do naprawy należy używać wyłącznie części zamiennych identycznych z oryginalnymi. Zapewni to bezpieczeństwo eksploatacji akumulatora.
- Instrukcję należy zachować. Zachęcamy do częstego korzystania z niej. Instrukcja może też posłużyć do przeszkolenia innych osób, które będą używały narzędzia. Jeśli narzędzie zostaje komuś wypożyczone, osobie tej należy również udostępnić niniejszą instrukcję, aby zapobiec niewłaściwemu użytkowaniu i możliwym urazom.
SPECYFIKACJA
| Napięcie znamionowe | 56V |
| Maks. pojemność 1568Wh | |
| Pasująca ładowarka | CHX5500E |
| Prąd ładowania | Szybkie ładowanie: 8AZwykłe ładowanie: 4A |
| Czas ładowania | Szybkie ładowanie: około 3,5hZwykłe ładowanie: około 7h |
| Pasujące elektronarzędzia | LBX6000, HTX6500, BCX3800 |
| Ciężar 8,7kg | |
| Przedział temperatur rozładowywania | -20°C~40°C |
OPIS
ZAPOZNANIE SIĘ Z AKUMULATOREM (rys. A)
- Kabel
- Uchwyt
- Port USB
- Przełącznik USB/DC (prąd stały)
- Port prądu stałego (DC 12V)
- Wskaźnik mocy i przełącznik
- Mocowanie paska naramiennego
- Mocowanie pasa biodrowego
- Pokrywa serwisowa bezpiecznika
- Pasek naramienny
- Rama
- Sieć
- Pasek
- Uprząż (sprzedawana osobno)
- Wyposażenie dodatkowe –podkładka biodrowa (sprzedawana osobno)
UŻYTKOWANIE
WSKAŹNIK ZASILANIA NA AKUMULATORZE (rys. B)
Ten plecakowy akumulator litowo-jonowy jest wyposażony we wskaźnik mocy, który pokazuje poziom naładowania lub usterkę akumulatora. Gdy akumulator nie jest ładowany, aby wyświetlić poziom naładowania, należy nacisnąć wskaźnik mocy. Wskaźnik LED świeci się przez 10 sekund.
■ W przypadku ładowania, kontrolka LED może wyświetlać różne sygnały bez wcześniejszego wciśnięcia przełącznika.
| ŁADOWANIE | ||||||
| Poziom naładowania akumulatora / Błąd | LED-y | Uwagi | ||||
| 1 2 3 4 | 5 | |||||
| <20% | Miganie na zielono | Wył. Wył. | Wył. Wył. 1 miga | |||
| 20% ≤ Poziom naładowania < 40% | Wł. | Miganie na zielono | Wył. Wył. | Wył. 1 włączona, 1 miga | ||
| 40% ≤ Poziom naładowania < 60% | Wł. Wł. | Miganie na zielono | Wył. Wył. 2 włączone, 1 miga | |||
| 60% ≤ Poziom naładowania < 80% | Wł. Wł. | Wł. | Miganie na zielono | Wył. 3 włączone, 1 miga | ||
| 80% ≤ Poziom naładowania < 100% | Wł. Wł. | Wł. Wł. | Miganie na zielono | 4 włączone, 1 miga | ||
| Poziom naładowania = 100% (akumulator całkowicie naładowany) | Wł. Wł. | Wł. Wł. Wł. | 5 włączonych przez kilka minut, następnie gasną | |||
| Akumulatora nie można naładować | Wył. Wył | Wył. Wył. Wył. | Wszystkich 5 diod LED będzie zgaszonych | |||
| Przekroczenie temperatury akumulatora | Wył. Wył | Wył. Wył. Wył. | Wszystkich 5 diod LED będzie zgaszonych | |||
Jeśli akumulator plecakowy rozładowuje się lub nie jest używany, WCIŚNIĘCIE PRZEŁĄCZNIKA powoduje wyświetlanie na kontrolkach LED informacji zgodnie z tabelą poniżej (inną niż dla przypadku ładowania).
PL
| AKUMULATOR ROZŁADOWYWANY/NIEUŻYWANY | ||||||
| Poziom naładowania akumulatora / Błąd | LED-y | Uwagi | ||||
| 1 2 | 3 | 4 5 | ||||
| 80% < Poziom naładowania ≤ 100% | Wt. Wt. | Wt. | Wt. | Wt. | Po naciśnięciu przycisku 5 diod LED świeci przez 10 sekund | |
| 60% < Poziom naładowania ≤ 80% | Wt. Wt. | Wt. | Wt. | Wyt. | Po naciśnięciu przycisku 4 diody LED świecą przez 10 sekund | |
| 40% < Poziom naładowania ≤ 60% | Wt. Wt. | Wt. | Wyt. | Wyt. | Po naciśnięciu przycisku 3 diody LED świecą przez 10 sekund | |
| 20% < Poziom naładowania ≤ 40% | Wt. Wt. | Wyt. | Wyt. | Wyt. | Po naciśnięciu przycisku 2 diody LED świecą przez 10 sekund | |
| 10% < Poziom naładowania ≤ 20% | Wt. | Wyt. | Wyt. | Wyt. | Wyt. | Po naciśnięciu przycisku 1 dioda LED świeci przez 10 sekund |
| ≤10% | Miganie na zielono | Wyt. | Wyt. | Wyt. | Wyt. | Po naciśnięciu przycisku 1 dioda LED miga przez 10 sekund |
| Zbyt niskie napięcie (2,7 V) | Miganie na czerwono | Miganie na czerwono | Miganie na czerwono | Miganie na czerwono | Miganie na czerwono | Po naciśnięciu przycisku 5 czerwonych kontrolek miga przez 10 sekund |
| Przekroczenie temperatury akumulatora | Świecenie na czerwono | Świecenie na czerwono | Świecenie na czerwono | Świecenie na czerwono | Świecenie na czerwono | Po naciśnięciu przycisku 5 czerwonych kontrolek świeci przez 10 sekund |
OCHRONA AKUMULATORA
Obwody akumulatora zabezpieczają go przed ekstremalnymi temperaturami, nadmiernym rozładowaniem i nadmiernym naładowaniem. Aby zabezpieczyć akumulator przed uszkodzeniem i wydłużyć jego działanie, w przypadku nadmiernego ładowania lub zbyt wysokiej lub zbyt niskiej temperatury w czasie użytkowania następuje odcięcie obwodów akumulatora. Sytuacja taka może wystąpić w przypadku wykonywania czynności z użyciem bardzo dużych momentów siły oraz gdy urządzenie zablokuje się.
■ W przypadku ładowania akumulator wyłączy się, a wszystkich 5 diod LED zgaśnie, gdy temperatura przekroczy 60°C lub spadnie poniżej 0°C. Jeśli w ciągu 90 minut temperatura wróci do normalnego przedziału, akumulator automatycznie wznowi pracę. Jeśli nie, wówczas akumulator wyłączy się, należy wtedy ponownie włożyć wtyczkę do ładowarki, co spowoduje wznowienie ładowania.
■ Akumulator wyłączy się, a wszystkich 5 diod LED zgaśnie, także w przypadku, gdy napięcie akumulatora przekroczy bezpieczną wartość. Zaleca się wtedy natychmiast rozładować akumulator. Jeżeli problem ten będzie się powtarzać, prosimy o kontakt z centrum serwisowym EGO.
■ W przypadku rozładowywania przy temperaturze akumulatora powyżej 70°C lub poniżej -20°C, po naciśnięciu przycisku akumulator wyłączyć się, a wszystkich 5 diod LED będzie się świeciło na czerwono przez 10 s. W obu przypadkach akumulator wróci do pracy, gdy temperatura wróci do zwykłego przedziału wartości, co pozwoli też ponownie włączyć elektronarzędzie.
Gdy napięcie akumulatora spadnie poniżej 2,7 V, po naciśnięciu przycisku akumulator wyłączyć się, a 5 diody LED będą migać na czerwono przez 10 s. Zaleca się wtedy natychmiast przerwać pracę i naładować akumulator. Jeżeli problem ten będzie się powtarzać, w celu uzyskania pomocy należy się skontaktować z technikiem.
⚠ OSTRZEŻENIE: W żadnym wypadku akumulatora nie wolno podgrzewać.
ŁADOWANIE AKUMULATORA
Akumulator zostaje wysłany w stanie częściowego naładowania. Przed pierwszym użyciem akumulator trzeba najpierw naładować.
OSTRZEŻENIE: Akumulatora nie należy ładować na dworze ani narażać na wilgoć lub zamoczenie. Woda dostająca się do ładowarki lub akumulatora zwiększa ryzyko porażenia prądem. Dodatkowe informacje podano w podręczniku operatora ładowarki EGO CHX5500E.
- Podłączyć ładowarkę do zasilania (220-240 V\~50 Hz).
- Włożyć wtyczkę akumulatora do ładowarki.
- Jeśli akumulator ładuje się w zwykły sposób, zielona dioda LED1 na ładowarce będzie migać. Po wciśnięciu zielonego przycisku i przytrzymaniu go przez co najmniej 1 s, zwykle ładowanie (prądem 4A) zmieni się w szybkie ładowanie (prądem 8A), dioda LED1 zgaśnie, a dioda LED2 na ładowarce będzie migać.
- 5 diod LED akumulatora świecących w sposób ciągły na zielono oznacza, że akumulator jest całkowicie naładowany. Należy odczekać aż wyłączy się wentylator chłodzący w ładowarce, wyjąć akumulator z ładowarki i odłączyć ładowarkę od zasilania.
UWAGA:
■ W przypadku pozostawienia akumulatora w ładowarce akumulator zostanie całkowicie naładowany, ale nie przeładowany.
■ Dalsze szczegółowe instrukcje podano w podręczniku operatora ładowarki EGO CHX5500E.
■ Istotnie krótszy czas pracy po pełnym naładowaniu akumulatora oznacza, że akumulator niemal nie nadaje się już do używania i wymaga wymiany.
■ Jeśli wtyczka nie zostanie całkowicie wciśnięta, kontrolka LED w ładowarce będzie przez cały czas migać.
■ Podczas ładowania ładowarka może się nagrzewać. Jest to normalny efekt procesu ładowania. Ładowanie należy przeprowadzać w miejscach dobrze wentylowanych.
USB/prąd stały 12V
Należy odsłonić gumowe zaślepki i włożyć wtyczki USB/DC do portów USB/DC (rys. C i D). Następnie należy nacisnąć przełącznik USB/DC, akumulator będzie zasilał podłączone urządzenia przez porty USB lub DC.
| C-1 Gumowe zaślepki D-2 | Port prądu stałego (DC 12V) | |
| D-1 Port USB D-3 | Przełącznik USB/ DC |
UWAGA:
■ Funkcje zasilania przez USB i zasilania DC 12V mogą działać jednocześnie z napięciem 56 V. Po użyciu zasilania USB/DC 12V należy wyjąć wtyczki USB/DC i założyć z powrotem gumowe zaślepki.
■ W czasie ładowania akumulatora funkcji zasilania USB/DC 12V nie należy używać.
PRZYPINANIE I ODPINANIE UPRZĘŻY DO/OD AKUMULATORA
Przypinanie
Należy dopasować cztery wystające części na ramie do rowków mocujących i przyczepić żebro pozycjonujące na pasku do zamocowanie pasa biodrowego. Następnie należy wsunąć uprząż do góry tak, aby słychać było kliknięcie. (rys. E).
| E-1 Rowek mocujący E-3 | Żebro pozycjonujące pasek | |
| E-2 | Żebro pozycjonujące ramę |
Odpinanie
Wystarczy nacisnąć dwa przyciski odblokowujące na uprzęży za ramą i wysunąć uprząż na zewnątrz (rys. F).
WKŁADANIE AKUMULATORA
W zwykłych warunkach działania akumulator z uprzężą jest noszony na plecach. Aby nie dopuścić do zmęczenia i pracować wygodnie, uprząż jest wyposażona w zapewniające swobodę ruchów łączówkę do pasa biodrowego i łączówkę do paska naramiennego.
Długość paska biodrowego o pasków naramiennych można dowolnie regulować. Tylna poduszka powinna być dobrze dopasowana do pleców użytkownika.
■ Przed codzienną pracą należy wyregulować długość pasa biodrowego i pasków naramiennych, długość powinna być dostosowana do wzrostu użytkownika (łączówki do pasa biodrowego i paska naramiennego).
■ Dwie części klamry pasa i klamry piersiowej należy włożyć jedną w drugą tak, aby dało się słyszeć kliknięcie (rys. G i H).
■ Wysokość klamry piersiowej należy wyregulować tak, aby użytkownik czuł się wygodnie (rys. I).
■ Ponownie ustawić długość pasa i paska piersiowego.
■ Nadmiar długości pasa biodrowego i piersiowego zamocować gumką (rys. J).
MOCOWANIE I ODŁĄCZANIE AKUMULATORA
Ładowanie przed pierwszym użyciem
Należy poprowadzić przewód zasilający od akumulatora z boku ciała i podłączyć elektronarzędzie do kabla połączeniowego 1,5 m. Więcej szczegółowych informacji – patrz instrukcje podane w instrukcji do elektronarzędzia.
Instalowanie (rys. K)
Należy dopasować do siebie symbole ▲ na elektronarzędziu i wtyczce i włożyć wtyczkę do elektronarzędzia tak, aby zielona uszczelka całkowicie schowała się w gnieżdzie wtykowym.
Wyjmowanie
Należy wyjąć wtyczkę z elektronarzędzia.
⚠ OSTRZEŻENIE: W nagłych wypadkach należy natychmiast wyjąć akumulator. Rozpiąć klamrę piersiową i pasek następnie zdjęć uprząż naramienną z obu stron – użyć mechanizmu szybkiego odpinania.
OSTRZEŻENIE: Pasków naramiennych nie wolno zaciskać za mocno gdyż potem może być trudno wyjąć akumulator.
OSTRZEŻENIE: Tylko niektóre urządzenia EGO pasują do akumulatora, lista pasujących urządzeń – patrz część „SPECYFIKACJA”. Zalecamy, aby nie używać akumulatora w innych elektronarzędziach.
KONSERWACJA
⚠ OSTRZEŻENIE: Akumulator należy naprawić lub wymienić w autoryzowanym centrum serwisowym EGO.
OSTRZEŻENIE: Aby uniknąć poważnych obrażeń ciała, na czas czyszczenia, wykonywania prac konserwacyjnych lub wymiany akcesoriów należy zawsze wyjmować z narzędzia akumulator.
OSTRZEŻENIE: Podczas serwisowania należy używać wyłącznie części zamiennych EGO identycznych z oryginalnymi. Używanie jakichkolwiek innych części stwarza ryzyko i może spowodować usterkę produktu.
OSTRZEŻENIE: Jeśli czyszczenie sprężonym powietrzem jest jedyną możliwą metodą, należy wówczas zawsze nosić gogle ochronne lub okulary ochronne z osłonami bocznymi. Jeżeli praca powoduje pylenie, należy zakładać także maskę przeciwpyłową.
KONSERWACJA OGÓLNA
Podczas czyszczenia części plastikowych należy unikać używania rozpuszczalników. Pod wpływem kontaktu z różnego rodzaju rozpuszczalnikami dostępnymi w handlu większość tworzyw może ulec uszkodzeniu. Do usuwania zabrudzeń, kurzu, oleju, smaru itp. należy używać czystych ściereczek.
OSTRZEŻENIE: Nigdy nie należy dopuszczać do zetknięcia się części plastikowych z substancjami takimi jak płyn hamulcowy, benzyna, produkty ropopochodne, oleje penetrujące itp. Substancje chemiczne mogą uszkodzić, osłabić lub zniszczyć tworzywa, co może w konsekwencji spowodować poważne obrażenia.
BATERIE
Akumulatora nie należy rozmontowywać, nie należy próbować wymieniać w nim ogniw. Manipulowanie przy akumulatorach, zwłaszcza w przypadku noszenia pierścionków i biżuterii, może doprowadzić do poważnych oparzeń. Aby akumulator działat利好wie jak najdłużej, należy przeczytać ze zrozumieniem instrukcję operatora.
⚠ OSTRZEŻENIE: Dobrą praktyką jest odłączanie ładowarki od zasilania i wyjmowanie akumulatora z narzędzia na czas, gdy nie jest ono używane.
WYJMOWANIE AKUMULATORA I PRZYGOTOWANIE DO RECYKLINGU
Li-ion
Ładowarki do akumulatorów oraz akumulatorów/baterii akumulatorowych nie należy wyrzucać do zwykłych zmieszanych śmieci domowych! Zgodnie z dyrektywami Wspólnoty Europejskiej, odpowiednio nr 2012/19/WE i 2006/66/WE, urządzenia elektryczne i elektroniczne nienadające się dłużej do użycia oraz uszkodzone lub zużyte akumulatory/baterie trzeba zbierać oddzielnie i utylizować w sposób bezpieczny dla środowiska.
Pytania o dostępne opcje recyklingu i/lub utylizacji należy kierować do władz lokalnych zarządzających gospodarką odpadami.
⚠ OSTRZEŻENIE: Po wyjęciu akumulatora w celu utylizacji lub recyklingu wyprowadzenia akumulatora należy zakleić mocną taśmą klejąca. Nie należy próbować niszczyć lub rozmontowywać akumulatora ani wyjmować jakichkolwiek jego podzespołów. Baterie litowo-jonowe należy poddać recyklingowi lub odpowiednio zutylizować. Ponadto, nigdy nie należy dotykać wyprowadzeń przedmiotami metalowymi i/lub części ciała, ponieważ mogłoby to doprowadzić do zwarcia. Chronić przed dziećmi. Niezastosowanie się do powyższych ostrzeżeń może spowodować pożar i/lub doprowadzić do poważnych urazów.
ROZWIĄZYWANIE PROBLEMÓW
| PROBLEM PRZYCZYNA ROZWIAZANIE | ||
| Elektronarzędzie nie działa | Elektronarzędzie i akumulator nie kontaktują.Akumulator jest rozładowany.Akumulator lub elektronarzędzie są zbyt gorące.Kabel lub wtyczka nie działają.Napięcie w ogniwie akumulatora wynosi poniżej 2,7 V. | Zamocować akumulator w elektronarzędziu.Naładować akumulator.Pozwolić, aby akumulator lub elektronarzędzie ostygły do zwykłej temperatury.Skontaktować się z punktem serwisowym EGO.Natychmiast naładować akumulator. |
| Akumulatora nie można naładować | Temperatura akumulatora przekradza przewidzianą wartość maksymalną lub jest niższa od ustalonej wartości minimalnej.Akumulator i ładowarka nie kontaktują.Nieprawidłowe połączenie między ładowarką a źródłem zasilania. | Przerwać ładowanie lub rozładowywanie aż temperatura wróci do normalnego przedziału.Ponownie włożyć akumulator do ładowarki.Ponownie włożyć wtyczkę ładowarki do źródła zasilania. |
PL
GWARANCJA
W celu zapoznania się z wszystkimi warunkami polityki gwarancyjnej EGO prosimy odwiedzić stronę egopowerplus.com.
PŘEČTĚTE SI A SEZNAMTE SE S NÁVODEM K OBSLUZE(AKUMULÁTOR)
