BRUKSANVISNING BAX1501 EGO

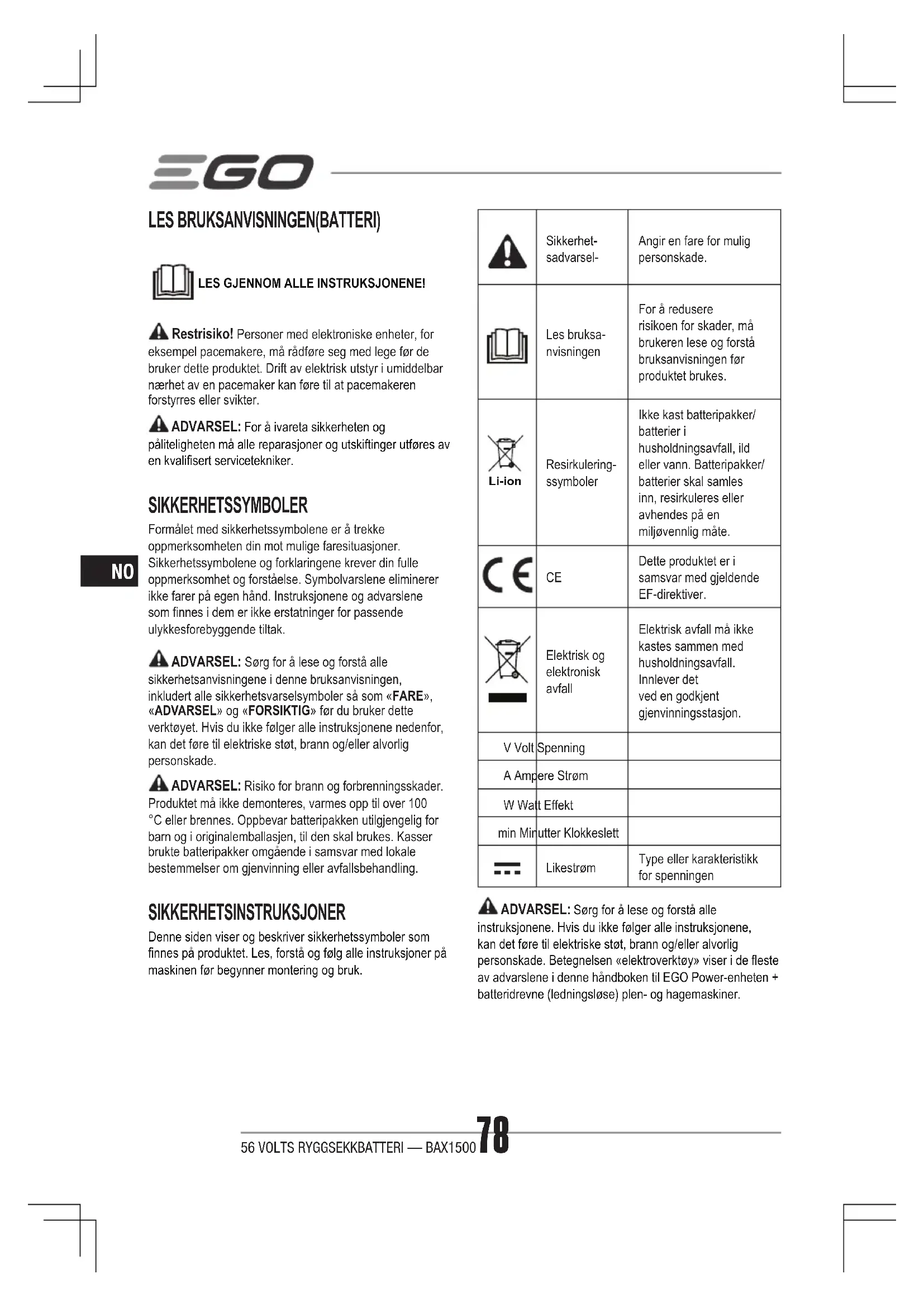

LES BRUKSANVISNINGEN(BATTERI) LES GJENNOM ALLE INSTRUKSJONENE! Restrisiko! Personer med elektroniske enheter, for eksempel pacemakere, må rådføre seg med lege før de bruker dette produktet. Drift av elektrisk utstyr i umiddelbar nærhet av en pacemaker kan føre til at pacemakeren forstyrres eller svikter. ADVARSEL: For å ivareta sikkerheten og påliteligheten må alle reparasjoner og utskiftinger utføres av en kvalisert servicetekniker. SIKKERHETSSYMBOLER Formålet med sikkerhetssymbolene er å trekke oppmerksomheten din mot mulige faresituasjoner. Sikkerhetssymbolene og forklaringene krever din fulle oppmerksomhet og forståelse. Symbolvarslene eliminerer ikke farer på egen hånd. Instruksjonene og advarslene som nnes i dem er ikke erstatninger for passende ulykkesforebyggende tiltak. ADVARSEL: Sørg for å lese og forstå alle sikkerhetsanvisningene i denne bruksanvisningen, inkludert alle sikkerhetsvarselsymboler så som «FARE», «ADVARSEL» og «FORSIKTIG» før du bruker dette verktøyet. Hvis du ikke følger alle instruksjonene nedenfor, kan det føre til elektriske støt, brann og/eller alvorlig personskade. ADVARSEL: Risiko for brann og forbrenningsskader. Produktet må ikke demonteres, varmes opp til over 100 °C eller brennes. Oppbevar batteripakken utilgjengelig for barn og i originalemballasjen, til den skal brukes. Kasser brukte batteripakker omgående i samsvar med lokale bestemmelser om gjenvinning eller avfallsbehandling. SIKKERHETSINSTRUKSJONER Denne siden viser og beskriver sikkerhetssymboler som nnes på produktet. Les, forstå og følg alle instruksjoner på maskinen før begynner montering og bruk. Sikkerhet- sadvarsel- Angir en fare for mulig personskade. Les bruksa nvisningen For å redusere risikoen for skader, må brukeren lese og forstå bruksanvisningen før produktet brukes. Li-ion Resirkulering- ssymboler Ikke kast batteripakker/ batterier i husholdningsavfall, ild eller vann. Batteripakker/ batterier skal samles inn, resirkuleres eller avhendes på en miljøvennlig måte.

Dette produktet er i samsvar med gjeldende EF-direktiver. Elektrisk og elektronisk avfall Elektrisk avfall må ikke kastes sammen med husholdningsavfall. Innlever det ved en godkjent gjenvinningsstasjon. V Volt Spenning A Ampere Strøm W Watt Effekt min Minutter Klokkeslett Likestrøm Type eller karakteristikk for spenningen ADVARSEL: Sørg for å lese og forstå alle instruksjonene. Hvis du ikke følger alle instruksjonene, kan det føre til elektriske støt, brann og/eller alvorlig personskade. Betegnelsen «elektroverktøy» viser i de este av advarslene i denne håndboken til EGO Power-enheten + batteridrevne (ledningsløse) plen- og hagemaskiner.56 VOLTS RYGGSEKKBATTERI — BAX1500 79

◾ Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder inviterer til ulykker. ◾ Ikke bruk maskinen i eksplosjonsfarlige omgivelser, for eksempel der det nnes brennbare væsker, gasser eller støv i nærheten. Elektroverktøy lager gnister som kan antenne støv eller damper. ELEKTRISK SIKKERHET ◾ Ikke utsett elektroverktøy for regn eller våte forhold. Kommer det vann inn i et elektroverktøy, øker risikoen for elektriske støt. ◾ Produktet må bare brukes sammen med ladere og elektroverktøy som er nevnt i «SPESIFIKASJONER».

BRUK OG STELL AV BATTERIPAKKEN

◾ Når batteriet ikke er i bruk, skal det holdes unna andre metallgjenstander så som binders, mynter, nøkler, spikere, skruer eller andre små metallgjenstander som kan lage forbindelse fra én terminal til en annen. Kortslutning av batteripolene kan forårsake brannskader eller brann. ◾ Under skadelige forhold, kan væske kastes ut fra batteriet. Unngå kontakt. Hvis kontakt oppstår ved uhell, skyll med vann. Hvis man får væske i øynene, skal det i tillegg søkes medisinsk hjelp. Væske som blir kastet ut av batteriet kan forårsake irritasjon eller brannsår. ◾ Ikke demonter, åpne eller skjær i stykker oppladbare batterier. ◾ Ikke eksponer batteriet for varmekilder eller ammer. Unngå lagring i direkte sollys. ◾ Ikke kortslutt en celle eller et batteri. Ikke oppbevar celler eller batterier på måfå i en boks eller skuff, der de kan kortslutte hverandre eller kortsluttes av andre metallgjenstander. ◾ Ikke ta ut et batteri fra originalemballasjen før det skal brukes. ◾ Ikke utsett celler eller batterier for mekaniske støt. ◾ Oppbevar batteriet utilgjengelig for barn. Oppsøk lege umiddelbart hvis et batteri er blitt svelget. ◾ Hold batteriet rent og tørt. ◾ Tørk av batteripolene med en ren og tørr klut hvis de blir skitne. ◾ Oppladbare batterier må lades før bruk. Bruk alltid riktig lader, og se produsentens instruksjoner eller utstyrshåndboken for riktige ladeinstruksjoner. ◾ Ikke la et batteri stå lenge på lading når det ikke er i bruk. ◾ Etter lengre tids lagring kan det være nødvendig å lade opp og lade ut batteriene ere ganger for å oppnå maksimal ytelse. ◾ Behold den opprinnelige produktlitteraturen for fremtidig referanse. ◾ Batteriet må bare brukes til sitt tiltenkte formål. ◾ Når det er mulig, tas ut batteriet ut av utstyret når det ikke er i bruk. ◾ Avhendes riktig. SERVICE ◾ Følg instruksjonene om vedlikehold som nnes i denne håndboken. Bruk av uautoriserte deler eller unnlatelse av å følge vedlikeholdsinstruksjonene kan skape fare for støt eller skade. SPESIFIKKE SIKKERHETSREGLER ◾ Kjenn elektroverktøyet ditt. Les bruksanvisningen nøye. Lær deg bruksområdene og begrensningene, samt de spesikke potensielle farene som er knyttet til verktøyet. Hvis man følger denne regelen, vil det redusere faren for elektrisk støt, brann eller alvorlig skade. ◾ Batteriverktøy trenger ikke å være koblet til et strømuttak; derfor er de alltid klare til bruk. Vær oppmerksom på mulige farer når du ikke bruker batteriverktøyet ditt. Ta alltid ut batteriet før du skifter tilbehør. Hvis man følger denne regelen, vil det redusere faren for elektrisk støt, brann eller personskade. ◾ Batteripakken må ikke klemmes, slippes i bakken eller skades på annen måte. Ikke bruk en batteripakke eller lader som har falt i bakken eller blitt utsatt for et kraftig støt. Et skadd batteri kan eksplodere. Kasser batterier som er skadd eller har falt i bakken, umiddelbart på en forsvarlig måte. ◾ Ikke lad batteriet på et fuktig eller vått sted. Hvis man følger denne regelen, vil det redusere faren for elektrisk støt. ◾ For best resultat, bør batteriet lades på et sted der temperaturen er høyere enn 0 °C og under 40 °C. Skal ikke oppbevares utendørs eller i kjøretøy. ◾ Ikke la bensin, oljer, oljebaserte produkter, etc. kommer i kontakt med plastdeler. Disse stoffene inneholder kjemikalier som kan skade, svekke eller ødelegge plast. ◾ Få batteripakken din reparert av en kvalisert servicerepresentant, kun med bruk av originale reservedeler. Dette gjør at sikkerheten til batteripakken opprettholdes.56 VOLTS RYGGSEKKBATTERI — BAX150080

◾ Ta vare på disse instruksjonene. Referer til dem ofte, og bruk dem til å instruere andre som kan komme til å bruke verktøyet. Hvis du låner ut dette verktøyet til noen andre, må de også få låne disse instruksjonene, for å hindre feilbruk av produktet og mulige skader. SPESIFIKASJONER Nominell spenning 56 VMaks. kapasitet 1568WhStøttet lader CHX5500ELadestrømHurtiglading: 8A Normal lading: 4ALadetidHurtiglading: Ca. 3,5t Normal lading: Ca. 7tStøttede elektroverktøyLBX6000, HTX6500, BCX3800Vekt 8,7kgSpesisert temperaturområde for utlading-20℃~40℃ BESKRIVELSE GJØR DEG KJENT MED BATTERIPAKKEN (fig. A) 1. Kabel2. Håndtak3. USB-port 4. USB/DC-bryter5. 12V DC-port6. Strømindikator og bryterknapp7. Festefjær til skulderrem8. Festefjær til belte9. Sikringsdeksel10. Skulderrem11. Ramme12. Nett13. Belte14. Sele (selges separat)15. Hofteputetilbehør (selges separat) BRUK STRØMINDIKATOR PÅ BATTERIPAKKEN (fig. B) Dette litium-ion-ryggsekkbatteriet er utstyrt med en strømindikator som viser ladekapasitetsnivået og eventuelle feil på batteripakken. Trykk på strømindikatoren for å se kapasitetsnivået når batteriet ikke er under lading. LEDindikatoren vil lyse i 10 sekunder. ◾ Under lading kan LEDindikatoren vise forskjellige grensesnitt listet opp under, uten at bryterknappen trykkes inn. LADINGBatterikapasitet/feilLED-lysMerknader1 2 3 4 5< 20 % Blinker grønt Av Av Av Av 1 blinker 20 % ≤ Kapasitet < 40 % På Blinker grønt Av Av Av 1 på, 1 blinker 40 % ≤ Kapasitet < 60 % På På Blinker grønt Av Av 2 på, 1 blinker 60 % ≤ Kapasitet < 80 % På På På Blinker grønt Av 3 på, 1 blinker 80 % ≤ Kapasitet < 100 % På På På På Blinker grønt 4 på, 1 blinker Kapasitet = 100 % (fulladet) På På På På På 5 på i ere minutter og slukkes deretterBatteriet kan ikke lades Av Av Av Av AvAlle de 5 LEDlysene vil være slukketBatteriet er overopphetet Av Av Av Av AvAlle de 5 LEDlysene vil være slukket Når ryggsekkbatteriet lades ut eller ikke er i bruk og du TRYKKER PÅ BRYTERKNAPPEN, vil LEDindikatoren ha et grensesnitt som er forskjellig fra det som gjelder under lading, som vist under.56 VOLTS RYGGSEKKBATTERI — BAX1500 81

80 % < Kapasitet ≤ 100 % På På På På På 5 LEDlys på i 10 sekunder etter at knappen er trykket inn 60 % < Kapasitet ≤ 80 % På På På På Av 4 LEDlys på i 10 sekunder etter at knappen er trykket inn 40 % < Kapasitet ≤ 60 % På På På Av Av 3 LEDlys på i 10 sekunder etter at knappen er trykket inn 20 % < Kapasitet ≤ 40 % På På Av Av Av 2 LEDlys på i 10 sekunder etter at knappen er trykket inn 10 % < Kapasitet ≤ 20 % På Av Av Av Av 1 LEDlys på i 10 sekunder etter at knappen er trykket inn ≤ 10 % Blinker grønt Av Av Av Av 1 LEDlys blinker i 10 sekunder etter at knappen er trykket inn Underspenning (< 2,7 V) Blinker rødt Blinker rødt Blinker rødt Blinker rødt Blinker rødt 5 røde lys blinker i 10 sekunder etter at knappen er trykket inn Batteriet er overopphetet Lyser rødt Lyser rødt Lyser rødt Lyser rødt Lyser rødt 5 røde lys på i 10 sekunder etter at knappen er trykket inn BATTERIBESKYTTELSE Batterikretsene beskytter batteripakken mot ekstreme temperaturer, overutladning og overlading. For å beskytte batteriet mot skader og forlenge levetiden vil batteripakkens kretser slå batteripakken av hvis den blir overbelastet eller hvis temperaturen blir for høy eller lav under bruk. Dette kan skje i situasjoner med ekstremt høyt dreiemoment, opphenging eller blokkering. ◾ I forbindelse med lading vil batteripakken og alle de 5 LEDlysene slås av når temperaturen kommer over 60 °C eller under 0 °C. Hvis temperaturen går tilbake til normalområdet igjen i løpet av 90 minutter, vil batteriet automatisk begynne å fungere igjen. Hvis ikke vil batteriet slå seg av. Lading kan reaktiveres ved at støpselet plugges inn i laderen igjen. ◾ Batteripakken og alle de 5 LEDlysene vil også slå seg av når spenningen i en battericelle overstiger den maksimale spenningen. Det anbefales da at du lader ut batteripakken umiddelbart. Hvis dette skjer gjentatte ganger, må du kontakte et EGO-servicesenter. ◾ I forbindelse med utlading vil batteripakken slås av når temperaturen i batteripakken kommer over 70°C eller under 20°C. Alle de 5 LEDlysene vil da lyse rødt i 10 sekunder etter at knappen er trykket inn. Batteriet vil i begge tilfeller begynne å fungere igjen automatisk når normale temperaturforhold nås, slik at verktøyet kan startes opp igjen. ◾ Når spenningen i en battericelle faller under 2,7 V, vil batteripakken slås av og 5 LEDlys blinke rødt i 10 sekunder etter at knappen er trykket inn. Det anbefales da at du avbryter arbeidet og lader batteripakken umiddelbart. Hvis dette skjer gjentatte ganger, må du kontakte en servicetekniker for å få hjelp. ADVARSEL: Du må ikke under noen omstendigheter varme opp batteripakken.

LADING AV BATTERIPAKKEN

Batteripakken leveres delvis ladet. Batteriet bør lades før første gangs bruk. ADVARSEL: Ikke lad batteripakken utendørs eller utsett den for våte eller fuktige forhold. Vann som trenger inn i laderen eller batteripakken, vil øke risikoen for elektrisk støt. For nærmere opplysninger, se brukerhåndboken for EGO CHX5500E-laderen.56 VOLTS RYGGSEKKBATTERI — BAX150082

Ta av gummidekslene og sett USB/DC-kontaktene inn i USB/DCportene (g. C og D). Trykk deretter på USB/ DC-bryterknappen. Batteripakken vil da levere strøm til enhetene som er koblet til batteripakken via USB- eller DC-porten. C-1 Gummideksler D-2 12V DC-port D-1 USB-port D-3 USB/DC-bryter MERK: ◾ USB- og 12V DC-funksjonene kan brukes samtidig med en strømkilde på 56 V. Trekk ut USB/DC-kontaktene og sett gummidekslene tilbake på plass når du er ferdig med å bruke USB / 12V DC-funksjonene. ◾ Du bør ikke bruke USB / 12V DC-funksjonene mens batteripakken er under lading.

KOBLE SELEN TIL OG FRA BATTERIPAKKEN

For å koble til: Posisjoner de re utstikkende delene på rammen mot festesporene, og fest ribben på beltet med festefjæren. Skyv deretter selen oppover til du hører et klikk. (g. E). E-1 Festespor E-3 Ribbe på beltet E-2 Ribbe på rammen For å koble fra: Trykk inn de to utløserknappene på selen bak rammen, og skyv selen ut (g. F).

SETT PÅ BATTERIPAKKEN

Ved normal bruk bæres batteripakken med sele på ryggen. For å gjøre det lettere og mer komfortabelt å arbeide er selen utstyrt med en beltespenne og skulderremspenner som sikrer fri bevegelighet. Lengden på beltet og skulderremmen kan justeres etter eget ønske. Den bakre puten skal sitte godt og stramt mot ryggen. ◾ Juster belte- og skulderremlengden til kroppsstørrelsen din ved bruk av beltespennen og skulderremspennene, slik at utstyret er komfortabelt å ha på. ◾ Stikk deretter belte- og brystspennens to deler inn i hverandre til du hører et klikk (g. G og H). ◾ Juster høyden på brystspennen slik at den sitter komfortabelt (g. I). ◾ Rejuster lengden på belte- og brystremmen. ◾ Stikk overskytende belte- og/eller remlengder inn gjennom gummistrikkene (g. J).

FESTE OG TA AV BATTERIPAKKEN

Lad batteriet før første gangs bruk Før batteripakkekabelen rundt siden av kroppen din, og koble elektroverktøyet til den 1,5 m lange kabelen. For nærmere instruksjoner, se brukerhåndboken til elektroverktøyet. Tilkobling (g. K) Posisjoner ▲-symbolet på støpselet og elektroverktøyet mot hverandre, og plugg støpselet inn i elektroverktøyet til den grønne pakningen har forsvunnet helt inn i kontakten. Frakobling Trekk støpselet ut av elektroverktøyet.56 VOLTS RYGGSEKKBATTERI — BAX1500 83

ADVARSEL: Hvis en nødsituasjon oppstår, må du ta batteripakken av skuldrene dine umiddelbart En rask måte å gjøre dette på, er å åpne belte- og brystspennen og fjerne selen fra skulderen på hver av sidene. ADVARSEL: Skulderremmen må ikke strammes for hardt til, da dette kan gjøre det vanskelig å ta av batteripakken. ADVARSEL: Batteripakken er bare egnet for bruk sammen med bestemte EGO-produkter som er listet opp under «SPESIFIKASJONER». Du bør ikke bruke batteripakken sammen med andre elektroverktøy. VEDLIKEHOLD ADVARSEL: Batteripakken må repareres eller skiftes ut av teknikere ved et godkjent EGO-servicesenter. ADVARSEL: For å unngå alvorlige personskader, skal batteripakken alltid tas ut fra verktøyet når du bytter tilbehør, rengjør eller utfører vedlikehold. ADVARSEL: Ved service, må du bare bruke identiske reservedeler fra EGO. Bruk av andre deler kan forårsake farer eller skader på produktet. ADVARSEL: Hvis rengjøring med trykkluft er den eneste metoden som kan brukes, må du alltid ha på øyevern eller vernebriller med sidebeskyttelse. Hvis arbeidet genererer mye støv, må du også bruke en støvmaske. GENERELT VEDLIKEHOLD Unngå å bruke løsemidler når plastdeler skal rengjøres. De este plasttyper er utsatt for skader fra ulike typer kommersielle løsemidler, og kan ta skade av bruk av slike. Bruk rene kluter for å fjerne skitt, støv, olje, fett, osv. ADVARSEL: Ikke på noe tidspunkt skal bremsevæske, bensin, petroleum-baserte produkter, penetrerende oljer, osv. komme i kontakt med plastdeler. Kjemikalier kan skade, svekke eller ødelegge plastmaterialer, noe som kan føre til alvorlig personskade. BATTERIER Ikke demonter batteripakken eller forsøk å skifte ut cellene. Håndtering av batteriene kan resultere i alvorlig brannskade, særlig hvis du bruker ringer og smykker. For å få lengst mulig batterilevetid må du sørge for å lese og forstå innholdet i brukerhåndboken. ADVARSEL: Det er god praksis å koble fra laderen og fjerne batteripakken når de ikke er i bruk.

Li-ion Ikke kast batteriladeren eller batterier / oppladbare batterier i husholdningsavfallet! Ifølge direktiv 2012/19/EU og direktiv 2006/66/EF skal elektrisk og elektronisk utstyr som ikke lenger er brukbart, samt defekte eller brukte batteripakker/batterier samles inn separat og deponeres på en miljømessig korrekt måte.Ta kontakt med det lokale renholdsverket ditt for å få informasjon om tilgjengelige resirkulerings- og/eller deponeringsløsninger. ADVARSEL: Ved fjerning av batteripakken med tanke på kassering eller resirkulering må batteripakkens poler dekkes til med tykk tape. Ikke forsøk å ødelegge eller demontere batteripakken eller fjerne noen av komponentene i den. Litiumionbatterier må resirkuleres eller deponeres på riktig måte. Polene må aldri komme i kontakt med metallgjenstander og/eller kroppsdeler, da dette kan føre til kortslutning. Hold utstyret utilgjengelig for barn. Hvis du ikke følger disse advarslene, kan det føre til brann og/eller alvorlig personskade.56 VOLTS RYGGSEKKBATTERI — BAX150084

FEILSØKING PROBLEM ÅRSAK LØSNINGElektroverktøyet fungerer ikke ◾ Ingen elektrisk kontakt mellom elektroverktøyet og batteriet. ◾ Batteripakken er utladet. ◾ Batteripakken eller verktøyet er overopphetet. ◾ Kabelen eller støpselet er skadet. ◾ Spenningen i en battericelle er lavere enn 2,7 V. ◾ Koble batteripakken til elektroverktøyet. ◾ Lad opp batteripakken. ◾ La batteripakken eller elektroverktøyet kjøle seg ned til normal temperatur. ◾ Kontakt et EGO-servicesenter. ◾ Lad opp batteripakken umiddelbart. Batteripakken kan ikke lades opp ◾ Batteritemperaturen er over eller under det spesiserte temperaturområdet. ◾ Ingen elektrisk kontakt mellom batteriet og laderen. ◾ Feil med koblingen mellom strømuttaket og laderen. ◾ Avbryt ladingen eller utladningen til temperaturen er blitt normal igjen. ◾ Sett batteripakken inn i laderen igjen. ◾ Stikk laderens støpsel inn i strømuttaket igjen. GARANTI EGO GARANTIREGLER Besøk nettsiden egopowerplus.com for å se fullstendige vilkår og betingelser for EGO-garantireglene.РАНЦЕВЫЙ АККУМУЛЯТОР 56 В — BAX1500 85
