РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BAX1501 EGO

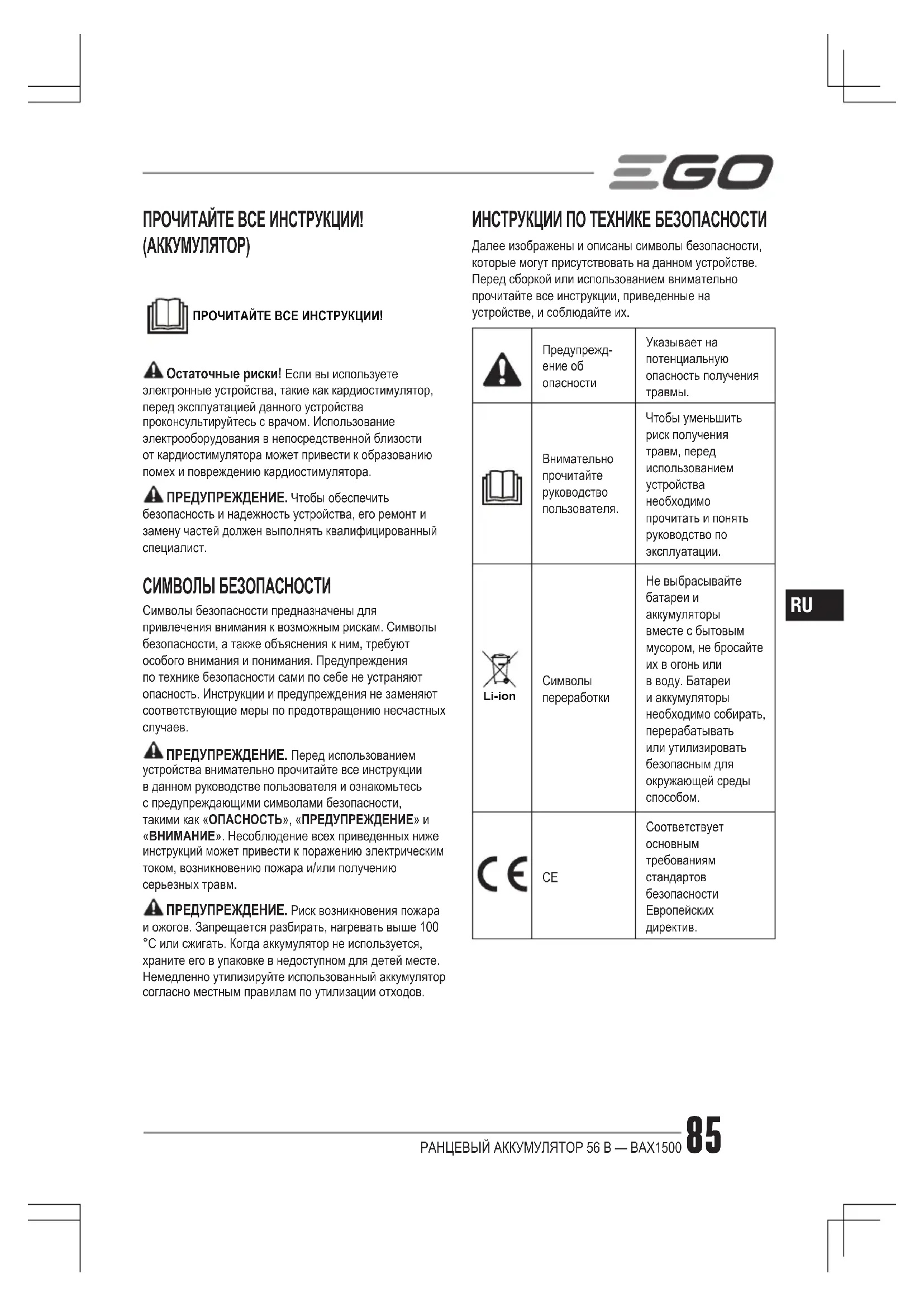

ПРОЧИТАЙТЕ ВСЕ ИНСТРУКЦИИ! (АККУМУЛЯТОР) ПРОЧИТАЙТЕ ВСЕ ИНСТРУКЦИИ! Остаточные риски! Если вы используете электронные устройства, такие как кардиостимулятор, перед эксплуатацией данного устройства проконсультируйтесь с врачом. Использование электрооборудования в непосредственной близости от кардиостимулятора может привести к образованию помех и повреждению кардиостимулятора. ПРЕДУПРЕЖДЕНИЕ. Чтобы обеспечить безопасность и надежность устройства, его ремонт и замену частей должен выполнять квалифицированный специалист. СИМВОЛЫ БЕЗОПАСНОСТИ Символы безопасности предназначены для привлечения внимания к возможным рискам. Символы безопасности, а также объяснения к ним, требуют особого внимания и понимания. Предупреждения по технике безопасности сами по себе не устраняют опасность. Инструкции и предупреждения не заменяют соответствующие меры по предотвращению несчастных

ПРЕДУПРЕЖДЕНИЕ. Перед использованием устройства внимательно прочитайте все инструкции в данном руководстве пользователя и ознакомьтесь с предупреждающими символами безопасности, такими как «ОПАСНОСТЬ», «ПРЕДУПРЕЖДЕНИЕ» и «ВНИМАНИЕ». Несоблюдение всех приведенных ниже инструкций может привести к поражению электрическим током, возникновению пожара и/или получению серьезных травм. ПРЕДУПРЕЖДЕНИЕ. Риск возникновения пожара и ожогов. Запрещается разбирать, нагревать выше 100 °C или сжигать. Когда аккумулятор не используется, храните его в упаковке в недоступном для детей месте. Немедленно утилизируйте использованный аккумулятор согласно местным правилам по утилизации отходов. ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Далее изображены и описаны символы безопасности, которые могут присутствовать на данном устройстве. Перед сборкой или использованием внимательно прочитайте все инструкции, приведенные на устройстве, и соблюдайте их.

Указывает на потенциальную опасность получения

руководство пользователя. Чтобы уменьшить риск получения травм, перед использованием

прочитать и понять руководство по эксплуатации. Li-ion

переработки Не выбрасывайте

аккумуляторы вместе с бытовым мусором, не бросайте их в огонь или в воду. Батареи и аккумуляторы необходимо собирать, перерабатывать или утилизировать безопасным для окружающей среды

безопасности Европейских директив.РАНЦЕВЫЙ АККУМУЛЯТОР 56 В — BAX150086

WEEE (утилизация электрического и электронного оборудования) Неисправные электрические устройства нельзя выбрасывать вместе с бытовым мусором. Сдавайте их в авторизованные пункты сбора и утилизации. V Вольт Напряжение A Амперы Сила тока W Ватт Мощность min Минуты Время

характеристика тока ПРЕДУПРЕЖДЕНИЕ. Внимательно прочитайте все инструкции. Несоблюдение инструкций может привести к поражению электрическим током, возникновению пожара и (или) получению серьезных травм. Термин «электроинструмент» в большинстве приведенных предупреждений означает работающие от аккумуляторов (беспроводные) садовоогородные устройства EGO Power+. БЕЗОПАСНОСТЬ РАБОЧЕГО МЕСТА ◾ Обеспечьте чистоту и освещенность рабочей зоны. Загроможденные и плохо освещенные места служат причиной несчастных случаев. ◾ Не используйте электроинструменты во взрывоопасных средах, например вблизи горючих жидкостей, газов или пыли. Электроинструменты генерируют искры, которые могут воспламенить пыль или испарения. ЭЛЕКТРОБЕЗОПАСНОСТЬ ◾ Не подвергайте электроинструменты воздействию дождя или влаги. При попадании воды в электроинструмент увеличивается риск поражения электрическим током. ◾ Используйте только зарядные устройства и электроинструменты, перечисленные в разделе «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ». ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ РАНЦЕВОГО АККУМУЛЯТОРА ◾ Когда аккумулятор не используется, храните его отдельно от металлических предметов — канцелярских скрепок, монет, ключей, гвоздей, винтов и др. — они могут замкнуть контакты. Короткое замыкание контактов аккумуляторной батареи может стать причиной ожогов или пожара. ◾ При неблагоприятных обстоятельствах из батареи может потечь электролит; избегайте контакта с ним. При случайном контакте с кожей промойте пораженный участок проточной водой. Если электролит попал в глаза, обратитесь к врачу. Электролит из батареи может вызвать раздражение и ожоги. ◾ Не разбирайте, не открывайте и не вскрывайте аккумулятор. ◾ Не подвергайте аккумулятор воздействию огня или тепла. Не храните в местах попадания прямых солнечных лучей. ◾ Не допускайте короткого замыкания контактов аккумулятора. Не допускайте беспорядочного хранения аккумуляторов в коробке или ящике, где может произойти короткое замыкание между несколькими аккумуляторами или между аккумулятором и другими металлическими предметами. ◾ Не извлекайте аккумулятор из оригинальной упаковки, пока не потребуется его использовать. ◾ Не подвергайте аккумуляторы механическим

◾ Храните аккумулятор в недоступном для детей месте. В случае проглатывания аккумулятора немедленно обратитесь к врачу. ◾ Следите за тем, чтобы аккумулятор всегда был сухим и чистым. ◾ В случае загрязнения протрите клеммы аккумулятора чистой сухой тканью. ◾ Аккумулятор необходимо заряжать перед использованием. Всегда используйте подходящее зарядное устройство и соблюдайте инструкции производителя оборудования или руководства по правильной зарядке. ◾ Не оставляйте аккумуляторы в зарядном устройстве на длительное время, если они не используются. ◾ После длительного хранения необходимо несколько раз зарядить и разрядить аккумулятор для получения максимальной производительности.РАНЦЕВЫЙ АККУМУЛЯТОР 56 В — BAX1500 87

◾ Сохраните это руководство для дальнейшего использования. ◾ Используйте аккумулятор только по прямому назначению. ◾ При возможности извлекайте аккумулятор из устройства, если оно не используется. ◾ Утилизируйте надлежащим образом. ОБСЛУЖИВАНИЕ ◾ Следуйте инструкциям в разделе о выполнении обслуживания в данном руководстве. Использование неподходящих деталей или несоблюдение инструкций по обслуживанию может привести к поражению током или получению травмы. ОСОБЫЕ ПРАВИЛА БЕЗОПАСНОСТИ ◾ Изучите электроинструмент. Внимательно прочитайте руководство пользователя. Изучите область применения, ограничения и потенциальные риски, связанные с использованием инструмента. Соблюдение этого правила снизит риск поражения электрическим током, пожара или серьезных травм. ◾ Работающие от аккумуляторов инструменты не требуется подключать к розетке электросети, поэтому они всегда готовы к использованию. Помните о возможности возникновения опасных ситуаций даже тогда, когда устройство с питанием от аккумулятора не используется. Всегда извлекайте аккумулятор перед заменой аксессуаров. Соблюдение этого правила снизит риск поражения электрическим током, пожара или серьезных травм. ◾ Не бейте, не роняйте и не повреждайте аккумулятор. Не используйте аккумулятор или зарядное устройство, если они падали или подвергались сильным ударам. Поврежденный аккумулятор может взорваться. Немедленно утилизируйте упавший или поврежденный аккумулятор надлежащим образом. ◾ Не заряжайте аккумуляторы в условиях сырости или повышенной влажности. Соблюдение данного правила уменьшит риск поражения электрическим током. ◾ Для достижения наилучших результатов аккумулятор следует заряжать при температуре окружающей среды от 0 °C до 40 °C. Не храните его вне помещения или в транспортном средстве. ◾ Не допускайте попадания на пластиковые части бензина, продуктов на нефтяной основе и т. д. В них содержатся химические вещества, которые могут повредить, ослабить или разрушить пластик. ◾ Ремонт аккумулятора должен производиться квалифицированным специалистом с использованием только идентичных запасных частей. Это обеспечит безопасную работу аккумулятора. ◾ Сохраните данные инструкции. Регулярно просматривайте их и предоставляйте для ознакомления другим пользователям. Одалживая комулибо инструмент, передайте также данные инструкции для предотвращения неправильного использования и возможных травм. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Номинальное напряжение 56B Максимальная емкость1568Вт/чПодходящее зарядное устрой- CHX5500EЗарядный токБыстрая зарядка: 8A Обычная зарядка: 4AВремя зарядкиБыстрая зарядка: приблизительно 3,5часа Обычная зарядка: приблизительно 7часовПодходящие элек-троинструментыLBX6000, HTX6500, BCX3800Масса 8,7кгДиапазон темпе-ратуры окружа-ющей среды для разрядкиот20 до 40℃РАНЦЕВЫЙ АККУМУЛЯТОР 56 В — BAX150088

ЧАСТИ АККУМУЛЯТОРА (Рис. А) 1. Кабель2. Рукоятка3. USBпорт 4. Переключатель USB/DC (USB/постоянный ток)5. Разъем питания 12 В пост. тока6. Индикатор и кнопка питания7. Фиксатор наплечного ремня8. Фиксатор поясного ремня9. Крышка предохранителя10. Наплечный ремень11. Каркас12. Сетка13. Поясной ремень14. Обвязка (продается отдельно)15. Щиток на бедро (продается отдельно) ИСПОЛЬЗОВАНИЕ ИНДИКАТОР ПИТАНИЯ НА АККУМУЛЯТОРЕ (РИС. B) Данный литийионный ранцевый аккумулятор оснащен индикатором питания, который отображает уровень заряда аккумулятора и ошибки в его работе. Нажмите индикатор питания для отображения уровня емкости (когда аккумулятор не заряжается). Светодиодный индикатор будет светиться в течение 10 секунд. ◾ В процессе зарядки индикаторы могут отображать различные режимы, перечисленные далее (без нажатия кнопки). ЗАРЯЖАЕТСЯЕмкость аккумулятора/ОшибкаИндикаторыПримечания1 2 3 4 5<20%Мигает зеленымНе светится Не светится светитсяНе светится 1 мигает20% ≤ емкость < 40% СветитсяМигает зеленымНе светится светитсяНе светится 1 светится, 1 мигает40% ≤ емкость < 60% Светится СветитсяМигает зеленым светитсяНе светится 2 светятся, 1 мигает60% ≤ емкость < 80% Светится Светится СветитсяМигает зеленымНе светится 3 светятся, 1 мигает80% ≤ емкость < 100% Светится Светится Светится СветитсяМигает зеленым4 светятся, 1 мигаетЕмкость = 100% (полностью заряжен)Светится Светится Светится Светится Светится5 светятся несколько минут, затем гаснутАккумулятор не заряжается светитсяНе светится Не светится светитсяНе светитсяВсе 5 индикаторов не светятсяПерегрев аккумулятора светитсяНе светится Не светится светитсяНе светитсяВсе 5 индикаторов не светятся Если ранцевый аккумулятор разряжается или не используется, НАЖМИТЕ КНОПКУ. Индикаторы будут отображать различные режимы, перечисленные далее.РАНЦЕВЫЙ АККУМУЛЯТОР 56 В — BAX1500 89

РАЗРЯЖАЕТСЯ/НЕ ИСПОЛЬЗУЕТСЯ Емкость аккумулятора/

80% < емкость ≤ 100% Светится Светится Светится Светится Светится 5 индикаторов светятся в течение 10 секунд после нажатия

60% < емкость ≤ 80% Светится Светится Светится Светится Не светится 4 индикатора светятся в течение 10 секунд после нажатия

40% < емкость ≤ 60% Светится Светится Светится Не светится Не светится 3 индикатора светятся в течение 10 секунд после нажатия

20% < емкость ≤ 40% Светится Светится Не светится Не светится Не светится 2 индикатора светятся в течение 10 секунд после нажатия

10% < емкость ≤ 20% Светится Не светится Не светится Не светится Не светится 1 индикатор светится в течение 10 секунд после нажатия кнопки ≤10%

Не светится Не светится Не светится Не светится 1 индикатор мигает в течение 10 секунд после нажатия кнопки Низкое напряжение (<2,7 В)

5 индикаторов мигают красным в течение 10 секунд после нажатия

Перегрев аккумулятора

5 индикаторов светятся красным в течение 10 секунд после нажатия кнопки ЗАЩИТА АККУМУЛЯТОРА Электрическая схема аккумулятора защищает его от экстремальных температур, чрезмерной разрядки и чрезмерной зарядки. Чтобы защитить аккумулятор от повреждений и продлить срок его службы, электрическая схема отключает аккумулятор, если он перегружен или если температура становится слишком высокой или слишком низкой во время использования. Это может произойти при очень высоком крутящем моменте, зацеплении и опрокидывании. ◾ Если в процессе зарядки температура превысит 60 °C или опустится ниже 0 °C, аккумулятор отключится, при этом все 5 индикаторов погаснут. Если в течение 90 минут восстановится нормальная температура, аккумулятор автоматически включится. В противном случае для возобновления зарядки потребуется отключить аккумулятор от зарядного устройства и подключить снова. ◾ Если напряжение в ячейках аккумулятора превышает защитный порог, аккумулятор отключается, при этом все 5 индикаторов гаснут. Рекомендуется немедленно разрядить аккумулятор. Если такая ситуация многократно повторяется, обратитесь в сервисный центр EGO. ◾ Если в процессе разрядки температура аккумулятора превысит 70°C или опустится ниже 20°C, аккумулятор отключится, при этом 5 индикаторов будут светиться красным в течение 10 секунд после нажатия кнопки. После восстановления нормальной температуры аккумулятор снова можно будет использовать для питания электроинструмента. ◾ Если напряжение в ячейках аккумулятора ниже 2,7 В, аккумулятор отключается. При этом 5 индикатора мигают красным в течение 10 секунд после нажатия кнопки. Рекомендуется прекратить работу и немедленно зарядить аккумулятор. Если такая ситуация многократно повторяется, обратитесь к специалисту.РАНЦЕВЫЙ АККУМУЛЯТОР 56 В — BAX150090

ПРЕДУПРЕЖДЕНИЕ. Ни при каких обстоятельствах не допускайте нагрева аккумулятора. ЗАРЯДКА АККУМУЛЯТОРА Аккумулятор поставляется частично заряженным. Перед первым использованием аккумулятор необходимо зарядить. ПРЕДУПРЕЖДЕНИЕ. Не заряжайте аккумулятор на открытом воздухе, а также под дождем или в условиях повышенной влажности. При попадании воды в зарядное устройство или аккумулятор увеличивается риск поражения электрическим током. Дополнительные сведения см. в руководстве пользователя зарядного устройства EGO CHX5500E.

1. Подключите зарядное устройство к источнику

питания (220–240 В~, 50 Гц).

2. Вставьте разъем аккумулятора в зарядное

3. Когда аккумулятор заряжается нормально, на

зарядном устройстве мигает зеленый индикатор

1. Если нажать зеленую кнопку и удерживать ее 1

секунду и более, нормальный режим зарядки (ток зарядки 4A) изменяется на режим быстрой зарядки (ток зарядки 8A). При этом зеленый индикатор 2 на зарядном устройстве будет мигать, а индикатор 1

4. Если 5 индикаторов аккумулятора постоянно

светятся зеленым, это означает, что аккумулятор полностью заряжен. Дождитесь остановки охлаждающего вентилятора зарядного устройства, извлеките аккумулятор из зарядного устройства и отключите зарядное устройство от электросети. ПРИМЕЧАНИЕ. ◾ Если оставить аккумулятор в зарядном устройстве, он полностью зарядится, но перезаряда не будет. ◾ Дополнительные сведения см. в руководстве пользователя зарядного устройства EGO CHX5500E. ◾ Значительное сокращение времени работы аккумулятора после полной зарядки указывает на то, что срок его службы подходит к концу и его необходимо заменить. ◾ Если вилка вставлена в разъем не полностью, индикатор зарядного устройства будет постоянно

◾ Зарядное устройство может нагреваться во время зарядки. Это нормально. Заряжайте аккумулятор в хорошо проветриваемом помещении. USB/12В пост. тока Откройте резиновые крышки и вставьте разъемы USB/DC в порты USB/DC (Рис. C и D). Затем нажмите кнопку переключения USB/DC. Аккумулятор будет осуществлять питание устройств, подключенных с помощью портов USB или DC. C-1

D-2 Порт 12 В постоянного тока D-1 USBпорт D-3 Переключатель

постоянный ток) ПРИМЕЧАНИЕ. ◾ Порты USB и 12 В постоянного тока могут работать одновременно с источником питания 56 В. После использования портов USB/12 В DC извлеките разъемы USB/DC и установите на место резиновые

◾ Не используйте порты USB/12 В DC во время зарядки аккумулятора. УСТАНОВКА И СНЯТИЕ ОБВЯЗКИ АККУМУЛЯТОРА

Выровняйте четыре выступающие части каркаса с монтажными пазами и соедините установочный выступ поясного ремня с фиксатором ремня. Затем сдвиньте обвязку вверх до щелчка. (Рис. E). E-1 Монтажный паз E-3 Установочный выступ ремня E-2 Установочный выступ каркаса

Нажмите две кнопки разблокировки на обвязке позади каркаса, сдвиньте обвязку и снимите (Рис. F). НАДЕВАНИЕ РАНЦЕВОГО АККУМУЛЯТОРА В нормальных условиях эксплуатации аккумулятор с обвязкой расположен на спине. Во избежание усталости и для обеспечения комфортной работы обвязка оборудована поясным и наплечными ремнями, что гарантирует свободу движений. Длина наплечных и поясного ремней регулируется. Задняя подушка должна плотно и надежно прилегать

◾ Чтобы чувствовать себя комфортно во время работы, тщательно отрегулируйте поясной и наплечные ремни в соответствии с размерами тела.РАНЦЕВЫЙ АККУМУЛЯТОР 56 В — BAX1500 91

◾ Соедините пряжки поясного и нагрудного ремней до щелчка (Рис. G и H). ◾ Отрегулируйте высоту расположения нагрудного ремня (Рис. I). ◾ Еще раз отрегулируйте длину поясного и нагрудного ◾ Слишком длинные концы поясного и нагрудного ремней вставьте в эластичные крепления (Рис. J). УСТАНОВКА И ДЕМОНТАЖ АККУМУЛЯТОРА Зарядка перед первым использованием Проложите кабель аккумулятора сбоку корпуса и подключите электроинструмент к соединительному кабелю длиной 1,5 м. Далее следуйте инструкциям в руководстве по эксплуатации электроинструмента. Подключение (Рис. K) Расположите вилку таким образом, чтобы символы ▲ на вилке и корпусе электроинструмента совпадали. Вставьте вилку так, чтобы зеленое уплотнение полностью исчезло в разъеме. Извлеките вилку из разъема электроинструмента. ПРЕДУПРЕЖДЕНИЕ. В случае возникновения опасной ситуации немедленно снимите аккумулятор с плеч. Чтобы быстро снять аккумулятор, расстегните пряжки поясного и нагрудного ремней и снимите обвязку с обеих сторон. ПРЕДУПРЕЖДЕНИЕ. Не затягивайте плечевые ремни слишком сильно, так как это может затруднить снятие аккумулятора. ПРЕДУПРЕЖДЕНИЕ. С аккумулятором совместимы только определенные устройства EGO, перечисленные в разделе «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ». Не рекомендуется использовать аккумулятор с другими электроинструментами. ОБСЛУЖИВАНИЕ ПРЕДУПРЕЖДЕНИЕ. Ремонт или замена аккумулятора должны выполняться квалифицированными специалистами сервисного центра EGO. ПРЕДУПРЕЖДЕНИЕ. Во избежание травм всегда извлекайте аккумулятор из устройства перед заменой аксессуаров, чисткой или обслуживанием. ПРЕДУПРЕЖДЕНИЕ. При ремонте используйте только идентичные запасные части EGO. Использование других запасных частей может привести к травмам или повреждению устройства. ПРЕДУПРЕЖДЕНИЕ. Если очистку можно выполнить только при помощи сжатого воздуха, всегда используйте защиту для глаз или защитные очки с боковыми щитками. Если во время работы появляется пыль, надевайте респиратор. ОБЩЕЕ ОБСЛУЖИВАНИЕ Не используйте растворители для чистки пластмассовых деталей. Большинство пластиковых частей чувствительны к различным бытовым растворителям и могут быть повреждены. Для очистки от грязи, пыли, масла, смазки и т. п. используйте чистую ткань. ПРЕДУПРЕЖДЕНИЕ. Не допускайте попадания на пластиковые части тормозной жидкости, бензина, продуктов на нефтяной основе, пропитывающих масел и т. д. Химические вещества могут повредить, ослабить или разрушить пластик, что приведет к получению серьезных травм. АККУМУЛЯТОРЫ Не разбирайте аккумулятор и не пытайтесь заменить элементы. Неосторожное обращение с аккумулятором, особенно при наличии украшений на руках, может привести к серьезным ожогам. Чтобы максимально продлить срок службы аккумулятора, прочитайте и изучите инструкцию пользователя. ПРЕДУПРЕЖДЕНИЕ. Когда устройство не используется, рекомендуется отключать зарядное устройство и извлекать аккумулятор.РАНЦЕВЫЙ АККУМУЛЯТОР 56 В — BAX150092

ИЗВЛЕЧЕНИЕ АККУМУЛЯТОРА И ПОДГОТОВКА К УТИЛИЗАЦИИ Li-ion Не выбрасывайте зарядные устройства, батарейки и аккумуляторы вместе с бытовыми отходами! В соответствии с европейским законом 2012/19/EU электрическое и электронное оборудование, которое не подлежит дальнейшей эксплуатации, а также непригодные и использованные батарейки и аккумуляторы (согласно европейскому закону 2006/66/EC) должны быть собраны отдельно и утилизированы экологически безопасным способом. Для получения информации о возможности переработки и способах утилизации обратитесь в местную организацию по утилизации. ПРЕДУПРЕЖДЕНИЕ. После извлечения аккумулятора для утилизации или вторичной переработки закройте его контакты сверхпрочной изоляционной лентой. Не пытайтесь уничтожить или разобрать аккумулятор и не извлекайте из него компоненты. Литийионные аккумуляторы необходимо утилизировать надлежащим образом. Не касайтесь одновременно обоих контактов аккумулятора металлическими предметами и/или частями тела, так как может произойти короткое замыкание. Храните в недоступном для детей месте. Несоблюдение данных правил может стать причиной возгорания и (или) получения серьезной травмы. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ПРОБЛЕМА ПРИЧИНА РЕШЕНИЕЭлектроинструмент не работает ◾ Нет электрического контакта между электроинструментом и аккумулятором. ◾ Аккумулятор разряжен. ◾ Аккумулятор или электроинструмент перегрелся. ◾ Неисправность кабеля или разъема. ◾ Напряжение аккумулятора меньше 2,7 В. ◾ Подключите к аккумулятору электроинструмент. ◾ Зарядите аккумулятор. ◾ Дайте аккумулятору и электроинструменту остыть, пока температура не опустится до нормальной. ◾ Обратитесь в сервисный центр EGO. ◾ Немедленно зарядите аккумулятор.Не удается зарядить аккумулятор ◾ Температура аккумулятора вышла за пределы допустимого диапазона. ◾ Нет электрического контакта между аккумулятором и зарядным устройством. ◾ Зарядное устройство неправильно подключено к сети питания. ◾ Прекратите зарядку или разрядку, пока температура не придет в норму. ◾ Снова подключите аккумулятор к зарядному устройству. ◾ Снова подключите зарядное устройство к сети питания.

Посетите вебсайт egopowerplus.com, чтобы ознакомиться со всеми условиями и сроками гарантийной политики
