PKM 103 A1 - Kosiarka do trawy PARKSIDE - Bezpłatna instrukcja obsługi

Typ produktu	Kosiarka do trawy (zamiatarka)
Marka	Parkside
Model	PKM 103 A1
Szerokość robocza	53,5 cm
Pojemność kosza zbiorczego	103 L
Waga	6,7 kg
Zasilanie	Ręczne (pchane)
Liczba szczotek	4
Regulacja wysokości roboczej	Tak, za pomocą śruby blokującej
Wyjmowany kosz zbiorczy	Tak
Składany uchwyt do przechowywania	Tak
Gwarancja	3 lata
Dostępne części zamienne	Tak
Konserwacja	Czyszczenie szczotek po użyciu
Przechowywanie	Suche miejsce, chronione przed kurzem

Często zadawane pytania - PKM 103 A1 PARKSIDE

Jak zamontować kosz zbiorczy?

Nałożyć wygięte i proste pręty na zaczepy kosza, a następnie przymocować za pomocą łączników i drążka uchwytu. Szczegóły w instrukcji obsługi.

Jak wyregulować wysokość roboczą?

Poluzować śrubę blokującą (5), ustawić żądaną wysokość, a następnie dokręcić śrubę. Na asfalcie lub kostce wybrać niską wysokość (szczotki blisko ziemi); na trawie wyższą wysokość.

Jak wymienić szczotki?

Wyjąć cztery szczotki (17) przez środek z uchwytu, a następnie wsunąć nowe szczotki do uchwytu.

Czy mogę używać urządzenia bez kosza zbiorczego?

Nie, używanie urządzenia bez kosza zbiorczego jest zabronione ze względów bezpieczeństwa i działania.

Co zrobić, jeśli urządzenie nie zbiera dobrze?

Sprawdzić wysokość roboczą (szczotki za wysoko lub za nisko), wyczyścić szczotki i upewnić się, że kosz nie jest pełny. Sprawdzić również, czy szczotki nie są zużyte.

Jak przechowywać urządzenie?

Aby przechowywać bez zajmowania miejsca, poluzować nakrętki motylkowe na dolnych podłużnicach i złożyć uchwyt. Przechowywać w suchym i chronionym przed kurzem miejscu.

Jakie są środki ostrożności?

Nosić zamknięte buty, nie używać bez kosza, przesuwać urządzenie krokiem, unikać zamiatania płynów lub gorących przedmiotów oraz trzymać dzieci i zwierzęta z daleka.

Gdzie znaleźć części zamienne?

Części zamienne są dostępne na www.grizzlytools.shop. Używać numerów zamówienia podanych w instrukcji (np. szczotki: 91106147).

Czy urządzenie nadaje się do dużych powierzchni?

Tak, przy szerokości roboczej 53,5 cm i koszu 103 L nadaje się do ogrodów średnich i dużych. Jest jednak przeznaczony do użytku domowego, nie profesjonalnego.

Jak czyścić urządzenie?

Nie używać środków chemicznych ani bieżącej wody. Czyścić powierzchnie miękką szczotką, pędzlem lub szmatką po każdym użyciu. Odwrócić urządzenie, aby wyczyścić szczotki.

INSTRUKCJA OBSŁUGI PKM 103 A1 PARKSIDE

Urządzenie do zbierania liści i trawy

Tłumaczenie oryginalnej instrukcji obsługi

SK

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

CZ

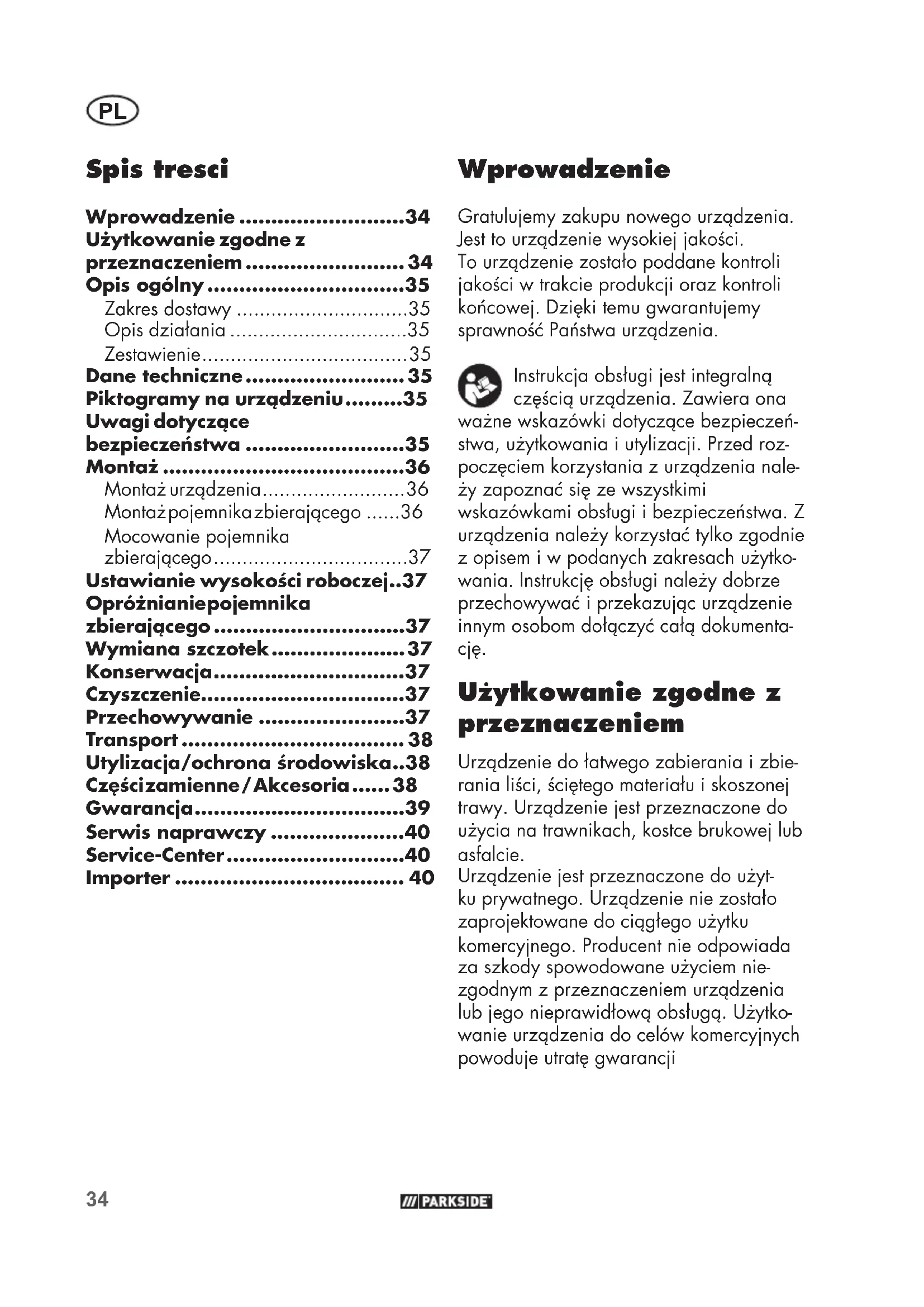

PL Tłumaczenie oryginalnej instrukcji obsługi Strona

Użytkowanie zgodne z przeznaczeniem 34

Opis ogólny 35

Zakres dostawy 35

Opis działania 35

Zestawienie....35

Dane techniczne 35

Piktogramy na urządzeniu......35

Uwagi dotyczące bezpieczeństwa ....35

Montaż 36

Montaż urządzenia....36

Montaż pojemnika zbierającego .....36

Mocowanie pojemnika zbierającego....37

Ustawianie wysokości roboczej..37

Opróżnianiepojemnika zbierającego ....37

Wymiana szczotek......37

Konserwacja......37

Czyszczenie......37

Przechowywanie ......37

Transport 38

Utylizacja/ochrona środowiska..38

Częścizamienne/Akcesoria.....38

Gwarancja....39

Serwis naprawczy ....40

Gratulujemy zakupu nowego urządzenia. Jest to urządzenie wysokiej jakości.

To urządzenie zostało poddane kontroli jakości w trakcie produkcji oraz kontroli końcowej. Dzięki temu gwarantujemy sprawność Państwa urządzenia.

Instrukcja obsługi jest integralną częścią urządzenia. Zawiera ona ważne wskazówki dotyczące bezpieczeństwa, użytkowania i utylizacji. Przed rozpoczęciem korzystania z urządzenia należy zapoznać się ze wszystkimi wskazówkami obsługi i bezpieczeństwa. Z urządzenia należy korzystać tylko zgodnie z opisem i w podanych zakresach użytkowania. Instrukcję obsługi należy dobrze przechowywać i przekazując urządzenie innym osobom dotączyć całą dokumentację.

Użytkowanie zgodne z przeznaczeniem

Urządzenie do łatwego zabierania i zbierania liści, ściętego materiału i skoszonej trawy. Urządzenie jest przeznaczone do użycia na trawnikach, kostce brukowej lub asfalcie.

Urządzenie jest przeznaczone do użytku prywatnego. Urządzenie nie zostało zaprojektowane do ciągłego użytku komercyjnego. Producent nie odpowiada za szkody spowodowane użyciem niezgodnym z przeznaczeniem urządzenia lub jego nieprawidłową obługą. Użytkowanie urządzenia do celów komercyjnych powoduje utratę gwarancji

Opis ogólny

llustracja najważniejszych elementów funkcyjnych znajduje się na przedniej i tylnej stronie rozkładanej.

Zakres dostawy

Rozpakuj urządzenie i sprawdź, czy jest kompletne.

• Urządzenia
• Pojemnik zbierający, 2 wygięte drążki 1 drążek prosty łącznik
• 2 stopki
• 1 rękojeść
  2 dolne trzonki
  2 zabezpieczenia
• 4x śrub, podktadek, nakrętek motylkowych
• instrukcja obstugi

Materiały opakowaniowe należy usuwać zgodnie z przepisami.

Opis działania

Urządzenie jest wyposażone w szczotki obrotowe do zmiatania liści, ściętego materiału i skoszonej trawy.

Funkcje elementów obstugowych podano w poniższych opisach.

Zestawienie

1 Rękojeść
2 Dolny trzonek
3 Pojemnik zbierający
4 Stopka
5 Sruba nastawcza
6 Obudowa
7 Nakrętka motylkowa

8 Podkładka
9 Śruba
10 Bezpiecznik
11 łącznik
B 12 Wycięcie
D 13 Drążek wygięty
D 14 Drążek prosty
D 15 Wypustka chwytowa
D 16 łącznik
E 17 Szczotka

Dane techniczne

Urzadzenie do zbierania lisci i trawy....PKM 103 A1

Szerokość robocza ....53,5 cm

Pojemność pojemnika zbierającego . 103 l

Cieżar......ok. 6,7 kg

Numer seryjny......000001 - 019000

Piktogramy na urządzeniu

Szczotki blisko ziemi

Szczotki z odstępem od ziemi

Uwagi dotyczące bezpieczeństwa

Przed rozpoczęciem pracy:

• Przed każdym użyciem urządzenie należy skontrolować pod kątem występowania widocznych usterek, takich jak luźne, zużyte lub uszkodzone części.
• Sprawdzić ostony i zabezpieczenia pod kątem uszkodzeń oraz prawidłowego zamocowania. W razie potrzeby wymień je.

PL

Podczas pracy:

• Nosić zamknięte obuwie.
• Nigdy nie używać urządzenia bez pojemnika zbierającego.
• Urządzenie należy prowadzić tylko w tempie spacerowym.
• Urządzenie nie służy do zmiatania cieczy.
• Nie zamiatać substancji szkodliwych dla zdrowia lub palnych cieczy.
• Nie zamiatać gorących przedmiotów.
• Podczas użytkowania urządzenia należy uważać na inne osoby, w szczególności na dzieci.
• Podczas użytkowania urządzenia należy uważać na zwierzęta domowe.
• Podczas opróżniania pojemnika zbierającego należy nosić rękawice. Występuje zagrożenie rozcięcia skóry o ostre przedmioty (np. odłamki szkła lub metal).

Montaż

Montaż urządzenia

A Mocowanie stopni na dolnym trzonku

1. Włożyć dolne trzonki (2) do odpowiedniego wycięcia od wewnętrznej strony stopek (4). Bok dolnego trzonka z zagłębieniem w otworze musi być skierowany przy tym do góry.
2. Włożyć po jednej śrubie (9) w otwór na dolnym trzonku i zamocować za pomocą podkładki (8) oraz nakrętki motylkowej (7).

B Mocowanie stopki do obudowy

1. Włożyć stopkę (4) w wycięcie (12) na obudowie (6).

2. Zaczepić stopkę do obudowy.

3. Włożyć zabezpieczenie (10) w obydwa otwory na obudowie, aby utrzymać stopkę w pozycji.

4. Wykonać te same czynności przy drugiej stopce.

c Mocowanie rękojeści

1. Założyć rękojeść (1) na dolne trzonki (2) i zamocować ją śrubą (9), podkładką (8) oraz nakrętką motylkową (7), jak na ilustracji.

D Montaż pojemnika zbierającego

1. Przeciągnąć obydwa drążki wygięte (13) przez zaczepy pojemnika zbierającego (3).
2. Poluzować dwie nakrętki nasadowe łącznika (11).
3. Włożyć obydwa wolne końca drążków wygiętych w łącznik.
4. Dokręcić nakrętki nasadowe łącznika.
5. Przeciągnąć prosty drążek (14) przez zaczep pojemnika zbierającego.
6. Poluzować dwie nakrętki nasadowe łączników (16).
7. Włożyć dwa końca drązków prostych (14) w odpowiednie łączniki (16).
8. Dokręcić nakrętki nasadowe łączników (16).
9. Wsunąć wypustkę chwytową (15) między zaczepy pod wygiętymi drążkami.
10. Zaczepić wypustkę chwytową na wygiętych drążkach.

Mocowanie pojemnika zbierającego

1. Chwycić pojemnik zbierający (3) za wypustkę chwytową (D 15).
2. Założyć go od góry na dolne trzonki (2).
   Obydwa haki muszą się znajdować za wypukłością po wewnętrznej stronie nóżek, patrz ilustracja szczegółowa
   1.

Ustawianie wysokości roboczej

Dostosować wysokość roboczą urządzenia do podłoża, na którym prowadzone są prace. W przypadku asfaltu lub bruku należy wybrać niższą wysokość roboczą (szczotki blisko ziemi). W przypadku trawnika wybrać większą wysokość roboczą (szczotka dostosowana do wysokości trawnika).

1. Poluzować śrubę nastawczą (5).
2. Ustawić żądaną wysokość roboczą.
3. Zamocować śrubę nastawczą.

Opróżnianie pojemnika zbierającego

1. Chwycić pojemnik zbierający (3) za wypustkę chwytową (D 15).
2. Wyjąć go do góry między dolnymi trzonkami.
3. Opróżnić pojemnik zbierający.
4. Umieścić ponownie pojemnik zbierający w urządzeniu.

E Wymiana szczotek

1. Wyciągnąć cztery szczotki (17) do środka z uchwytu.
2. Wsunąć szczotki (17) w uchwyt.

Konserwacja

Należy stosować jedynie oryginalne części.

Przed każdym użyciem urządzenie sprawdzić na występowanie widocznych usterek jak luźne, zużyte lub uszkodzone części, prawidłowe osadzenie śrub lub innych części. Uszkodzone części należy wymieniać.

Czyszczenie

Nie stosować środków czyszczących wzgl. rozpuszczalników. Substancje chemiczne mogą oddziaływać agresywnie na elementy wykonane z tworzywa sztucznego. Nigdy nie czyścić urządzenia pod bieżącą wodą.

• Powierzchni urządzenia należy gruntownie czyścić miękką szczotką, pędzelkiem lub ściereczką po każdym użyciu.
• Obrócić urządzenie i wyczyścić szczotki (17).

Przechowywanie

- Urządzenie należy przechowywać w suchym miejscu chronionym przed kurzem oraz zabezpieczonym przed dziećmi.

Składowanie złożonego urządzenia Aby urządzenie podczas przechowywania nie zajmowało za dużo miejsca, można złożyć rękojeść.

1. Poluzować nakrętki motylkowe (7) na dolnych trzonkach (2).
2. Złożyć rękojeść (1) na dolne trzonki (2).

Transport

Ostrzeżenie: przed transportem podnieść rękojeść urządzenia.

Utylizacja/ochrona środowiska

Urządzenie, akcesoria i opakowanie należy oddać do punktu recyklingu.

• Oddaj urządzenie do punktu recyklingu. Zastosowane elementy z tworzywa sztuczne i metali można posortować według rodzajów odpadów i w ten sposób przekazać do recyklingu. Odpowiednie informacje można uzyskać w naszym Dziale serwisowym.
• Przestane do nas urządzenia poddamy bezpłatnie utylizacji.

Części zamienne / Akcesoria

Części zamienne i akcesoria można zakupić na www.grizzlytools.shop

W przypadku problemów z zamawianiem należy skorzystać z formularza kontaktowego. W razie kolejnych pytań należy zwracać się do „Service-Center” (patrz strona 40).

Pozycja Nazwa Nr zamówienia.

1	Rękojeść	91106135
2	Dolny trzonek (x2) 91106138
3	Pojemnik zbierający, drążek wygięty (x2)	91106136
13
14	Drążek prosty
11	Łącznik
5	Śruba nastawcza 91106142
7	Nakrętka motylkowa
8	Podkładka
9	Śruba 91106137
17	Szczotka (x4)	91106147

Gwarancia

Szanowna Klientko, Szanowny Kliencie, na zakupione urządzenie otrzymują Państwo 3 lata gwarancji od daty zakupu. W przypadku wad tego produktu przystugują Państwu ustawowe prawa w stosunku do sprzedawcy produktu. Pra- wa te nie są ograniczone przez naszą przedstawioną niżej gwarancję.

Warunki gwarancji

Okres gwarancji rozpoczyna się z datą zakupu. Prosimy zachować oryginalny paragon. Będzie on potrzebny jako dowód zakupu.

Jeśli w okresie trzech lat od daty zakupu tego produktu wystąpi wada materiałowa lub fabryczna, produkt zostanie – wedle naszego wyboru – bezpłatnie naprawiony lub wymieniony. Gwarancja zakłada, że w okresie trzech lat uszkodzone urządzenie zostanie przestane wraz z dowodem zakupu (paragonem) z krótkim opisem, gdzie wystąpiła wada i kiedy się pojawiła.

Jeśli defekt jest objęty naszą gwarancją, otrzymają Państwo z powrotem naprawiony lub nowy produkt. Wraz z wymianą urządzenia lub ważnej części, zgodnie z art. 581 § 1 aktualnej wersji Kodeksu cywilnego, okres gwarancji rozpoczyna się od nowa.

Okres gwarancji i ustawowe ro- szczenia z tytułu wad

Okres gwarancji nie wydłuża się z powodu świadczenia gwarancyjnego. Obowiązuje to również dla wymienionych lub naprawionych części. Ewentualne uszkodzenia i wady istniejące już w momencie zakupu należy zgłosić bezzwłocznie po rozpakowaniu. Naprawy przypadające po upływie okresu gwarancji są odpłatne.

Zakres gwarancji

Urządzenie wyprodukowano z zachowaniem staranności zgodnie z surowymi normami jakościowymi i dokładnie sprawdzono przed wysytką.

Gwarancja obowiązuje dla wad materiałowych lub fabrycznych. Gwarancja nie rozciąga się na części produktu, które podlegają normalnemu zużyciu i można je uznać za części zużywalne (np. szczotki), oraz na uszkodzenia części de- likatnych.

Gwarancja przepada, jeśli produkt został uszkodzony, nie był zgodnie z przeznaczeniem użytkowany i konserwowany. Użytkowanie zgodnie z przeznaczeniem wiąże się z przestrzeganiem wszystkich wskazówek zawartych w instrukcji obsługi. Należy bezwzględnie unikać zastosowań i działań, których odradza się lub przed którymi ostrzega się w instrukcji obsługi. Produkt jest przeznaczony do użytku prywatnego, a nie komercyjnego. W przypadku niewłaściwego i nieodpowiedniego obchodzenia się z urządzeniem, stosowania „na siłę” i zabiegów, które nie zostały przeprowadzone przez nasz autoryzowany oddział, gwarancja wygasa.

Realizacja w przypadkach objętych gwarancją

Aby zagwarantować szybkie przetworzenie Państwa sprawy, prosimy o przestrzeganie poniższych wskazówek:

• W przypadku wszelkich zapytań prosimy o przygotowanie paragonu i numeru artykułu jako dowodu zakupu (IAN 378146_2110).
• Numer artykułu znajduje się na tabliczce znamionowej.
• W przypadku wystąpienia usterek lub innych wad prosimy o skontaktowanie się z wymienionym niżej

PL

działem serwisowym telefonicznie lub mailowo. Uzyskają Państwo wówczas szczegółowe informacje na temat realizacji reklamacji.

- Uszkodzony produkt mogą Państwo wystać po skontaktowaniu się z naszym działem obstugi klienta, załączając dowód zakupu (paragon) i określając, na czym polega wada i kiedy wystąpiła, bezpłatnie na podany adres serwisu. Aby uniknąć problemów z odbiorem i dodatkowych kosztów, prosimy o wystanie przesyłki na adres, który Państwu podano. Należy się upewnić, żeby wysytka nie nastąpiła odpłatnie, jako ponadwymiarowa, ekspresowo lub na innych specjalnych warunkach. Prosimy o przestanie urządzenia wraz ze wszystkimi częściami wyposażenia otrzymanymi przy zakupie i zadbanie o wystarczająco bezpieczne opakowanie.

Serwis naprawczy

Naprawy, które nie są objęte gwarancją, można zlecić odpłatnie w naszym oddziale serwisowym. Serwis sporządzi Państwu kosztorys naprawy.

Podejmujemy się wyłącznie naprawy urządzeń, które zostały prawidłowo zapakowane i ofrankowane.

Uwaga: Prosimy o przestanie czystego urządzenia ze wskazaniem usterki.

Urządzenia przestane dla nas odpłatnie, jako przesyłka ponadwymiarowa, ekspresowa lub na innych warunkach specjalnych, nie zostaną odebrane.

Utylizację przestanych do nas uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Service-Center

PL Serwis Polska

Tel.: [phone]

E-Mail: [e-mail]

IAN 378146_2110
