MODE D'EMPLOI PKM 103 A1 PARKSIDE

• Service Malta Tel.: [phone] E-Mail: [e-mail] IAN 378146_2110 Importer Please note that the following address is not a service address. Please initially con- tact the service centre specifi ed above. Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim GERMANY www.grizzlytools.de18 FR BE Sommaire Introduction p. 18

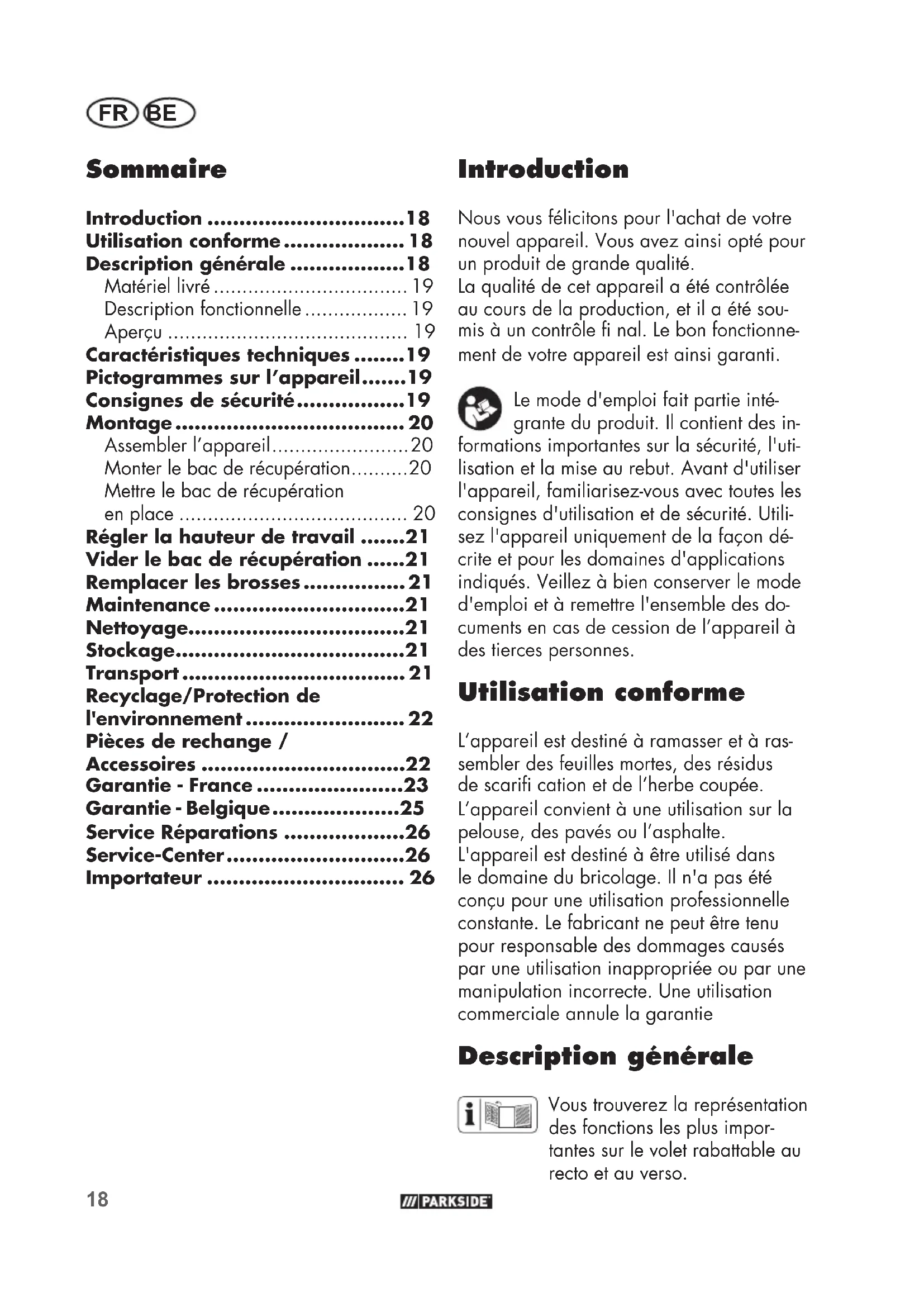

• Utilisation conforme p. 18
• Description générale p. 18
• Matériel livré p. 19
• Description fonctionnelle p. 19
• Aperçu p. 19
• Caractéristiques techniques p. 19
• Pictogrammes sur l’appareil p. 19
• Consignes de sécurité p. 19
• Montage p. 20
• Assembler l’appareil p. 20
• Monter le bac de récupération p. 20
• Mettre le bac de récupération en place p. 20
• Régler la hauteur de travail p. 21
• Vider le bac de récupération p. 21
• Remplacer les brosses p. 21
• Maintenance p. 21
• Nettoyage p. 21
• Stockage p. 21
• Transport p. 21
• Recyclage/Protection de l'environnement p. 22
• Pièces de rechange / Accessoires p. 22
• Garantie - France p. 23
• Garantie - Belgique p. 25
• Service Réparations p. 26
• Service-Center p. 26
• Importateur Introduction Nous vous félicitons pour l'achat de votre nouvel appareil. Vous avez ainsi opté pour un produit de grande qualité. La qualité de cet appareil a été contrôlée au cours de la production, et il a été sou- mis à un contrôle fi nal. Le bon fonctionne- ment de votre appareil est ainsi garanti. Le mode d'emploi fait partie inté- grante du produit. Il contient des in- formations importantes sur la sécurité, l'uti- lisation et la mise au rebut. Avant d'utiliser l'appareil, familiarisez-vous avec toutes les consignes d'utilisation et de sécurité. Utili- sez l'appareil uniquement de la façon dé- crite et pour les domaines d'applications indiqués. Veillez à bien conserver le mode d'emploi et à remettre l'ensemble des do- cuments en cas de cession de l’appareil à des tierces personnes. Utilisation conforme L’appareil est destiné à ramasser et à ras- sembler des feuilles mortes, des résidus de scarifi cation et de l’herbe coupée. L’appareil convient à une utilisation sur la pelouse, des pavés ou l’asphalte. L'appareil est destiné à être utilisé dans le domaine du bricolage. Il n'a pas été conçu pour une utilisation professionnelle constante. Le fabricant ne peut être tenu pour responsable des dommages causés par une utilisation inappropriée ou par une manipulation incorrecte. Une utilisation commerciale annule la garantie Description générale Vous trouverez la représentation des fonctions les plus impor- tantes sur le volet rabattable au recto et au verso.19 FR BE Matériel livré Déballez l'appareil et contrôlez s'il est au complet. - appareil - Bac de récupération, 2 barres coudées 1 barre droite Pièce de liaison - 2 pieds - 1 poignée 2 longerons inférieurs 2 dispositifs de sécurité - 4x vis, rondelles, écrous papillon - mode d'emploi Éliminez correctement les matériaux d’em- ballage. Description fonctionnelle L’appareil est doté de brosses rotatives pour balayer des feuilles, des résidus de scarifi cation et de l’herbe coupée. Pour savoir quelles fonctions remplissent les éléments de commande, veuillez vous reporter aux descriptions suivantes. Aperçu 1 Poignée 2 Longeron inférieur 3 Bac de récupération 4 Pied 5 Vis de blocage 6 Carter 7 Écrou papillon 8 Rondelle 9 Vis 10 Dispositif de sécurité 11 Pièce de liaison 12 Encoche 13 Barre coudée 14 Barre droite 15 Tige-poignée 16 Pièce de liaison 17 Brosse Caractéristiques techniques Balayeuse p. 26
• PKM 103 A1 Largeur de travail p. 53
• ,5 cm Volume du bac de récupération l Poids p. 103
• env. 6,7kg Numéro de série 01 - 019000 Pictogrammes sur l’appareil Brosses près du sol Brosses à distance du sol Consignes de sécurité Avant l'utilisation: p. 0

• Avant chaque utilisation, contrôlez l'appa- reil pour trouver des défauts tels que des pièces détachées, usées ou endomma- gées.

• Vérifi ez les caches et les dispositifs de protection du point de vue des dégra- dations et de la bonne tenue. Si néces- saire, remplacez-les. Pendant l'utilisation:

• Portez des chaussures fermées.

• N’utilisez pas l’appareil sans bac de récupération.

• Passez l'appareil exclusivement au pas.

• L'appareil n'est pas conçu pour le ba- layage de liquides.

• Ne balayez pas de substances nocives ni de liquides infl ammables.20 FR BE

• Ne balayez pas d'objets chauds.

• Pendant l'utilisation, faites attention aux tiers, notamment aux enfants.

• Pendant l'utilisation, faites attention aux animaux.

• Pour vider le bac de récupération, portez des gants, il existe un risque de coupure sur des objets tranchants (par ex. éclats de verre ou métal). Montage Assembler l’appareil Fixer le pied sur le longeron inférieur

1. Placez les longerons inférieurs (2) dans

chacune des encoches correspondantes à l’intérieur des pieds (4). La partie du longeron inférieur avec le creux dans l’alésage doit pour cela être orientée vers le haut.

2. Placez respectivement une vis (9) dans

l’alésage sur le longeron inférieur et fi xez-la avec une rondelle (8) et un écrou papillon (7). Fixer le pied sur le carter

1. Placez le pied (4) dans l’encoche (12)

située sur le carter (6).

2. Clipsez le pied sur le carter.

3. Enfi chez le dispositif de sécurité (10)

dans les deux perforations situées sur le carter pour maintenir le pied en position.

4. Procédez de la même façon pour le

deuxième pied. Fixer la poignée

1. Placez la poignée (1) sur les longerons

inférieurs (2) et fi xez-la avec une vis (9), une rondelle (8) et un écrou papillon (7), comme indiqué sur l’illustration. Monter le bac de récupération

1. Enfi lez les deux barres coudées

(13) dans les languettes du bac de récupération (3).

2. Desserrez les deux écrous-raccords de

la pièce de liaison (11).

3. Enfi chez les deux extrémités dégagées

des barres coudées dans la pièce de liaison.

4. Vissez solidement en tournant les

écrous-raccords de la pièce de liaison.

5. Enfi lez la barre droite (14) dans les

languettes du bac de récupération.

6. Desserrez les deux écrous-raccords des

pièces de liaison (16).

7. Enfi chez respectivement les deux

extrémités des barres droites (14) dans l‘une des pièces de liaison (16).

8. Vissez solidement en tournant les

écrous-raccords des pièces de liaison (16).

9. Glissez la tige-poignée (15) entre les

languettes sous les barres coudées.

10. Clipsez solidement la tige-poignée sur

les barres coudées. Mettre le bac de récupération en place

1. Saisissez le bac de récupération (3)

par la tige-poignée ( 15).

2. Posez-le par le haut sur les longerons

inférieurs (2). Les deux crochets doivent reposer derrière la courbure sur la face intérieure des pieds, voir image détaillée

FR BE Maintenance Utilisez exclusivement des pièces d'origine. Avant chaque utilisation, vérifi ez la pré- sence de défauts visibles sur l'appareil, tels que des pièces détachées, usées ou en- dommagées, et contrôlez la bonne fi xation des vis ou des autres pièces. Remplacez les pièces défectueuses. Nettoyage N'utilisez aucun produit de net- toyage ou de détergent. Les subs- tances chimiques peuvent attaquer les pièces en plastique de l'appareil. Ne net- toyez jamais l'appareil sous l'eau courante.

• Nettoyez soigneusement les surfaces avec une brosse douce, un pinceau ou un chiffon après chaque utilisation.

• Retournez l’appareil et nettoyez les brosses (17). Stockage

• Conservez l'appareil dans un endroit sec, à l'abri de la poussière et hors de portée des enfants. Ranger l’appareil sans encombrer Pour un rangement sans encombrement, vous pouvez replier la poignée.

1. Desserrez les écrous papillon (7) sur les

longerons inférieurs (2).

2. Repliez la poignée (1) sur les longerons

inférieurs (2). Transport

Avertissement: Avant le transport, relever

la poignée de l’appareil. Régler la hauteur de travail Sur le sol sur lequel vous travaillez, défi nis- sez la hauteur de travail de l’appareil. Pour l’asphalte ou des pavés, sélectionnez une hauteur de travail basse (brosses près du sol). Pour de la pelouse, sélectionnez une hauteur de travail plus haute (brosse réglée à hauteur de l’herbe).

1. Desserrez la vis de blocage (5).

2. Réglez la hauteur de travail souhaitée.

3. Bloquez la vis de blocage.

Vider le bac de récupération

1. Saisissez le bac de récupération (3)

par la tige-poignée ( 15).

2. Soulevez-le entre les longerons

inférieurs pour le retirer.

3. Videz le bac de récupération.

4. Replacez le bac de récupération sur

l’appareil. Remplacer les brosses

1. Retirez les quatre brosses (17) par le

milieu hors du support.

2. Coulissez les brosses (17) dans le

support.22 FR BE Recyclage/Protection de l'environnement Pièces de rechange / Accessoires Vous obtiendrez des pièces de rechange et des accessoires à l’adresse www.grizzlytools.shop Si vous avez des problèmes lors du passage de la commande, merci d’utiliser le for- mulaire de contact. Pour toute autre question, adressez-vous au « Service-Center » (voir page26). Position Désignation Numéro de commande

Longeron inférieur (x2) 91106138

Bac de récupération, Barre coudée (x2) Barre droite Pièce de liaison

Vis de blocage 91106142

• Nous effectuons gratuitement la mise au rebut de votre appareil défectueux retourné. Le produit est recyclable, est soumis à une responsabilité élargie du fa- bricant et est collecté dans le cadre du tri sélectif. Portez le carton à un point de recyclage. Introduisez l'appareil, les accessoires et l'emballage dans un circuit de recyclage respectueux de l'environnement.

• Restituez l'appareil dans un point de collecte des déchets à recycler. Il est possible de trier les pièces en plastique et métalliques par matières et de les introduire ainsi dans un circuit de recy- clage. Pour cela, veuillez vous adresser à notre centre de SAV.23 FR BE Garantie - France Chère cliente, cher client, Ce produit bénéfi cie d’une garantie de 3ans, valable à compter de la date d’achat. En cas de manques constatés sur ce produ- it, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présen- tée par la suite. Article L217-4 du Code de la consommation Le vendeur livre un bien conforme au con- trat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité ré- sultant de l‘emballage, des instructions de montage ou de l‘installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité. Article L217-5 du Code de la consommation Le bien est conforme au contrat : 1° S´il est propre à l‘usage habituellement attendu d‘un bien semblable et, le cas échéant : - s‘il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l‘acheteur sous forme d‘échantillon ou de modèle ; - s‘il présente les qualités qu‘un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publi- cité ou l‘étiquetage ; 2° Ou s‘il présente les caractéristiques dé- fi nies d‘un commun accord par les parties ou être propre à tout usage spécial recher- ché par l‘acheteur, porté à la connaissance du vendeur et que ce dernier a accepté. Article L217-16 du Code de la consommation Lorsque l‘acheteur demande au vendeur, pendant le cours de la garantie com- merciale qui lui a été consentie lors de l‘acquisition ou de la réparation d‘un bien meuble, une remise en état couverte par la garantie, toute période d‘immobilisation d‘au moins sept jours vient s‘ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la de- mande d‘intervention de l‘acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d‘interven- tion. Indépendamment de la garantie commer- ciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil. Article L217-12 du Code de la consommation L‘action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien. Conditions de garantie Le délai de garantie débute avec la date d’achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce do- cument vous sera réclamé comme preuve d’achat. Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d’achat de ce produit, nous réparons gratuitement ou remplaçons ce produit - selon notre choix. Cette garan- tie suppose que l’appareil défectueux et le justifi catif d’achat (ticket de caisse) nous24 FR BE soient présentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient ex- plicités par écrit dans un bref courrier. Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle pé- riode de garantie ne débute à la date de la réparation ou de l’échange du produit. Durée de garantie et demande légale en dommages-intérêts La durée de garantie n’est pas prolongée par la garantie. Ce point s’applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l’achat doivent immédiate- ment être signalés après le déballage. A l’expiration du délai de garantie les répa- rations occasionnelles sont à la charge de l’acheteur. Volume de la garantie L’appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison. La garantie s’applique aux défauts de ma- tériel ou aux défauts de fabrication. Cette garantie ne s’étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pièces d’usure (par ex. bros- ses) ou pour des dommages affectant les parties fragiles. Cette garantie prend fi n si le produit en- dommagé n’a pas été utilisé ou entretenu d’une façon conforme. Pour une utilisation appropriée du produit, il faut impérative- ment respecter toutes les instructions citées dans le manuel de l’opérateur. Les actions et les domaines d’utilisation déconseillés dans la notice d’utilisation ou vis-à-vis des- quels une mise en garde est émise, doivent absolument être évités. Le produit est conçu uniquement pour un usage privé et non pour un usage indus- triel. En cas d’emploi impropre et incorrect, de recours à la force et d’interventions entreprises et non autorisées par notre suc- cursale, la garantie prend fi n. Article 1641 du Code civil Le vendeur est tenu de la garantie a raison des défauts cachés de la chose vendue qui la rendent impropre à l‘usage auquel on la destine, ou qui diminuent tellement cet usa- ge que l‘acheteur ne l‘aurait pas acquise, ou n‘en aurait donné qu‘un moindre prix, s‘il les avait connus. Article 1648 1er alinéa du Code civil L‘action résultant des vices rédhibitoires doit être intentée par l‘acquéreur dans un délai de deux ans à compter de la décou- verte du vice. Marche à suivre dans le cas de garantie Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :

• Tenez vous prêt à présenter, sur de- mande, le ticket de caisse et le numéro d’identifi cation (IAN 378146_2110) comme preuve d’achat.

• Vous trouverez le numéro d’article sur la plaque signalétique.

• Si des pannes de fonctionnement ou d’autres manques apparaissent, prenez d’abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.

• En cas de produit défectueux vous pou- vez, après contact avec notre service clients, envoyer le produit, franco de port à l’adresse de service après-vente25 FR BE indiquée, accompagné du justifi catif d’achat (ticket de caisse) et en indi- quant quelle est la nature du défaut et quand celui-ci s’est produit. Pour éviter des problèmes d’acceptation et des frais supplémentaires, utilisez absolu- ment seulement l’adresse qui vous est donnée. Assurez-vous que l’expédition ne se fait pas en port dû, comme mar- chandises encombrantes, envoi express ou autre taxe spéciale. Veuillez renvoy- er l’appareil, y compris tous les acces- soires livrés lors de l’achat et prenez toute mesure pour avoir un emballage de transport suffi samment sûr. Garantie - Belgique Chère cliente, cher client, Ce produit bénéfi cie d’une garantie de 3 ans, valable à compter de la date d’achat. En cas de manques constatés sur ce produ- it, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présen- tée par la suite. Conditions de garantie Le délai de garantie débute avec la date d’achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce do- cument vous sera réclamé comme preuve d’achat. Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d’achat de ce produit, nous réparons gratuitement ou remplaçons ce produit - selon notre choix. Cette garan- tie suppose que l’appareil défectueux et le justifi catif d’achat (ticket de caisse) nous soient présentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient ex- plicités par écrit dans un bref courrier. Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle pé- riode de garantie ne débute à la date de la réparation ou de l’échange du produit. Durée de garantie et demande lé- gale en dommages-intérêts La durée de garantie n’est pas prolongée par la garantie. Ce point s’applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l’achat doivent immédiate- ment être signalés après le déballage. A l’expiration du délai de garantie les répa- rations occasionnelles sont à la charge de l’acheteur. Volume de la garantie L’appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison. La garantie s’applique aux défauts de ma- tériel ou aux défauts de fabrication. Cette garantie ne s’étend pas aux parties du pro- duit qui sont exposées à une usure normale et peuvent être donc considérées comme des pièces d’usure (par ex. adaptateur de valve, tuyau à air comprimé) ou pour des dommages affectant les parties fragiles (par exemple les commutateurs). Cette garantie prend fi n si le produit en- dommagé n’a pas été utilisé ou entretenu d’une façon conforme. Pour une utilisation appropriée du produit, il faut impérative- ment respecter toutes les instructions citées dans le manuel de l’opérateur. Les actions et les domaines d’utilisation déconseillés dans la notice d’utilisation ou vis-à-vis des- quels une mise en garde est émise, doivent absolument être évités.26 FR BE Marche à suivre dans le cas de garantie Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :

• Tenez vous prêt à présenter, sur de- mande, le ticket de caisse et le numéro d’article (IAN 378146_2110) comme preuve d’achat.

• Vous trouverez le numéro d’article sur la plaque signalétique.

• Si des pannes de fonctionnement ou d’autres manques apparaissent, prenez d’abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.

• En cas de produit défectueux vous pou- vez, après contact avec notre service clients, envoyer le produit, franco de port à l’adresse de service après-vente indiquée, accompagné du justifi catif d’achat (ticket de caisse) et en indi- quant quelle est la nature du défaut et quand celui-ci s’est produit. Pour éviter des problèmes d’acceptation et des frais supplémentaires, utilisez absolu- ment seulement l’adresse qui vous est donnée. Assurez-vous que l’expédition ne se fait pas en port dû, comme mar- chandises encombrantes, envoi express ou autre taxe spéciale. Veuillez renvoy- er l’appareil, y compris tous les acces- soires livrés lors de l’achat et prenez toute mesure pour avoir un emballage de transport suffi samment sûr. Service Réparations Vous pouvez, contre paiement, faire exé- cuter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous enverrons volontiers un devis estima- tif. Nous ne pouvons traiter que des appareils qui ont été correctement emballés et qui ont envoyés suffi samment affranchis. Attention: veuillez renvoyer à notre agence de service votre appareil nettoyé et avec une note indiquant le défaut constaté. Les appareils envoyés en port dû - comme marchandises encombrantes, en envoi express ou avec toute autre taxe spéciale ne seront pas acceptés. Nous exécutons gratuitement la mise aux déchets de vos appareils défectueux renvoyés. Service-Center
