Tipo di prodotto	Tosaerba (spazzatrice)
Marca	Parkside
Modello	PKM 103 A1
Larghezza di lavoro	53,5 cm
Volume del contenitore di raccolta	103 L
Peso	6,7 kg
Alimentazione	Manuale (a spinta)
Numero di spazzole	4
Regolazione altezza di lavoro	Sì, tramite vite di bloccaggio
Contenitore di raccolta rimovibile	Sì
Impugnatura pieghevole per riporre	Sì
Garanzia	3 anni
Pezzi di ricambio disponibili	Sì
Manutenzione	Pulizia delle spazzole dopo l'uso
Conservazione	Luogo asciutto, al riparo dalla polvere

Domande frequenti - PKM 103 A1 PARKSIDE

Come assemblare il contenitore di raccolta?

Infilare le barre curve e diritte nelle linguette del contenitore, quindi fissare con i pezzi di collegamento e l'asta-manico. Vedere il manuale di istruzioni per i dettagli.

Come regolare l'altezza di lavoro?

Allentare la vite di bloccaggio (5), regolare l'altezza desiderata, quindi serrare la vite. Su asfalto o pavimentazione, scegliere un'altezza bassa (spazzole vicine al suolo); su prato, un'altezza più alta.

Come sostituire le spazzole?

Rimuovere le quattro spazzole (17) dal centro fuori dal supporto, quindi far scorrere le nuove spazzole nel supporto.

Posso utilizzare l'apparecchio senza contenitore di raccolta?

No, è vietato utilizzare l'apparecchio senza contenitore di raccolta per motivi di sicurezza e funzionamento.

Cosa fare se l'apparecchio non raccoglie bene?

Verificare l'altezza di lavoro (spazzole troppo alte o troppo basse), pulire le spazzole e assicurarsi che il contenitore non sia pieno. Controllare anche che le spazzole non siano usurate.

Come riporre l'apparecchio?

Per un ripostiglio senza ingombro, allentare i dadi a farfalla sui longheroni inferiori e ripiegare la maniglia. Conservare in un luogo asciutto e al riparo dalla polvere.

Quali sono le precauzioni di sicurezza?

Indossare scarpe chiuse, non utilizzare senza contenitore, passare l'apparecchio a passo d'uomo, evitare di spazzare liquidi o oggetti caldi e tenere bambini e animali a distanza.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio sono disponibili su www.grizzlytools.shop. Utilizzare i numeri d'ordine indicati nel manuale (es. spazzole: 91106147).

L'apparecchio è adatto a grandi superfici?

Sì, con una larghezza di lavoro di 53,5 cm e un contenitore di 103 L, è adatto a giardini di medie e grandi dimensioni. Tuttavia, è progettato per uso domestico, non professionale.

Come pulire l'apparecchio?

Non utilizzare prodotti chimici né acqua corrente. Pulire le superfici con una spazzola morbida, un pennello o un panno dopo ogni utilizzo. Capovolgere l'apparecchio per pulire le spazzole.

MANUALE UTENTE PKM 103 A1 PARKSIDE

Raccoglitore per foglie ed erba

Traduzione delle istruzioni d'uso originali

SI

Zbiralnik listja in trave

Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.

HU

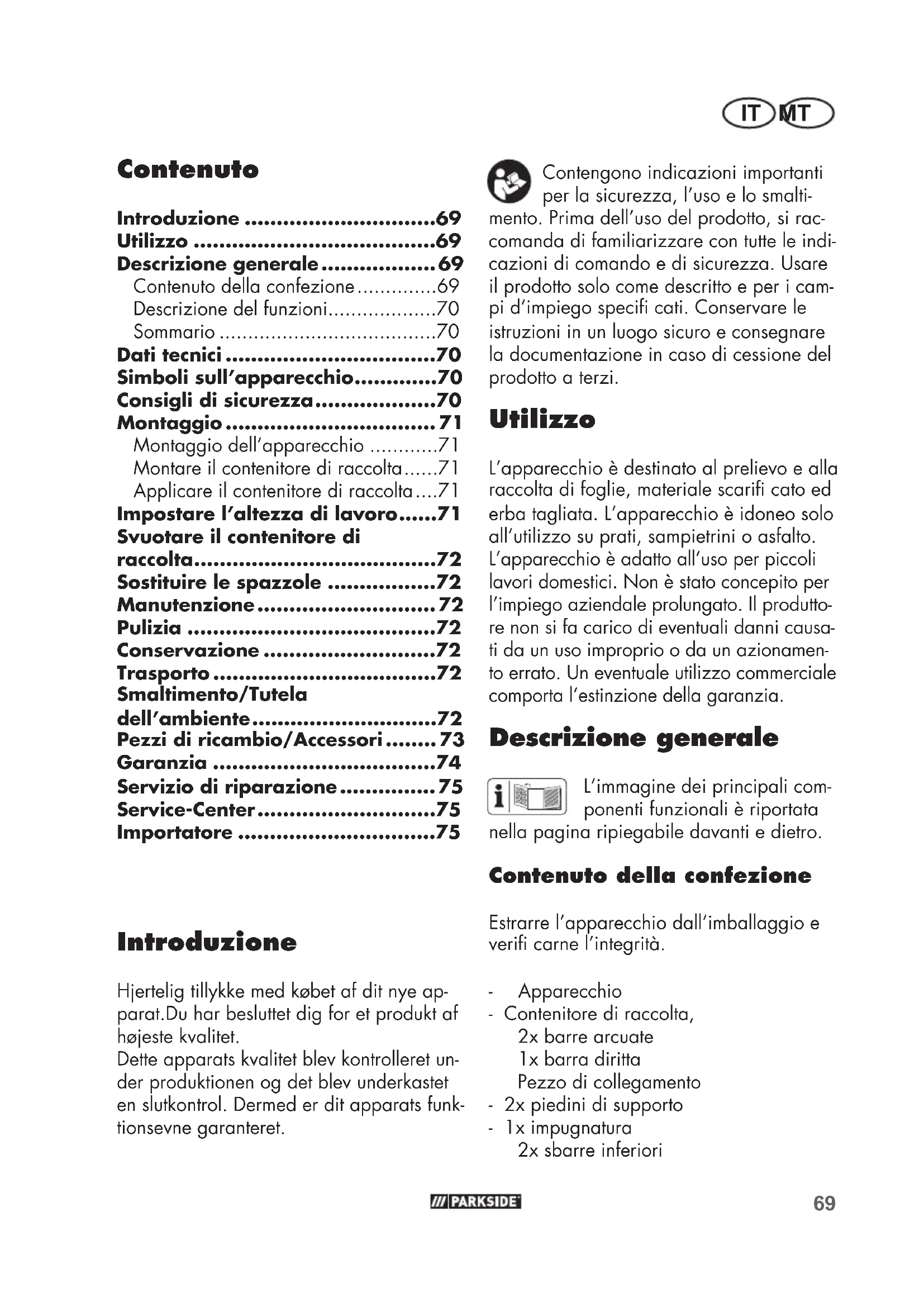

IT/MT Traduzione delle istruzioni d'uso originali Pagina

Introduzione ......69

Utilizzo 69

Descrizione generale......69

Contenuto della confezione....69

Descrizione del funzioni....70

Sommario 70

Dati tecnici....70

Simboli sull'apparecchio......70

Consigli di sicurezza....70

Montaggio 71

Montaggio dell'apparecchio .....71

Montare il contenitore di raccolta.....71

Applicare il contenitore di raccolta....71

Impostare l'altezza di lavoro.....71

Svuotare il contenitore di raccolta....72

Sostituire le spazzole .....72

Manutenzione....72

Pulizia 72

Conservazione ....72

Trasporto....72

Smaltimento/Tutela dell'ambiente....72

Pezzi di ricambio/Accessori......73

Garanzia 74

Servizio di riparazione....75

Contengono indicazioni importanti per la sicurezza, l'uso e lo smaltimento. Prima dell'uso del prodotto, si rac- comanda di familiarizzare con tutte le indi- cazioni di comando e di sicurezza. Usare il prodotto solo come descritto e per i cam- pi d'impiego specifi cati. Conservare le istruzioni in un luogo sicuro e consegnare la documentazione in caso di cessione del prodotto a terzi.

Utilizzo

L'apparecchio è destinato al prelievo e alla raccolta di foglie, materiale scarifi cato ed erba tagliata. L'apparecchio è idoneo solo all'utilizzo su prati, sampietrini o asfalto. L'apparecchio è adatto all'uso per piccoli lavori domestici. Non è stato concepito per l'impiego aziendale prolungato. Il produttore non si fa carico di eventuali danni causati da un uso improprio o da un azionamento errato. Un eventuale utilizzo commerciale comporta l'estinzione della garanzia.

Descrizione generale

L'immagine dei principali com- ponenti funzionali è riportata

nella pagina ripiegabile davanti e dietro.

Contenuto della confezione

Estrarre l'apparecchio dall'imballaggio e verifi carne l'integrità.

• Apparecchio
• Contenitore di raccolta, 2x barre arcuate 1x barra diritta
  Pezzo di collegamento

- 2x piedini di supporto

- 1x impugnatura 2x sbarre inferiori

IT MT

2x blocchi di sicurezza

• 4x vite, rondella, dado a galletto
• Manuale d'uso

Smaltire il materiale di imballaggio ai sensi della normativa vigente.

Descrizione del funzioni

L'apparecchio è dotato di spazzole rotanti per spazzare foglie, materiale scarifi cato ed erba tagliata.

La seguente descrizione illustra il funzionamento dei componenti.

Sommario

1 Impugnatura
2 Sbarra inferiore
3 Contenitore di raccolta
4 Piedino di supporto
5 Vite di regolazione
6 Alloggiamento
7 Dado a galletto
8 Rondella
9 Vite
10 Blocco di sicurezza
11 Pezzo di collegamento
B 12 Fessura
D 13 Barra arcuata
D 14 Barra dritta
D 15 Traversino di impugnatura
D 16 Pezzo di collegamento
E 17 Spazzola

Dati tecnici

Raccoglitore per foglie ed erba ..... PKM 103 A1

Larghezza lavoro....53,5 cm

Volume del contenitore di raccolta.... 103 l

Peso ......circa 6,7 kg

Numero di serie......000001 - 019000

Simboli sull'apparecchio

Spazzole vicine al pavimento

Spazzole distanti dal pavimento

Consigli di sicurezza

Prima del funzionamento:

- Prima di ogni utilizzo verifi care l'assenza di difetti visibili sull'apparecchio, ad es. componenti non fi ssati, usurati o dann-eggiati.

- Controllare le coperture e i dispositivi di protezione per verifi care l'eventuale presenza di danni e la sede corretta. All'occorrenza, sostituire i componenti danneggiati.

Durante il funzionamento:

• Indossare calzature chiuse.
• Non usare mai l'apparecchio senza contenitore di raccolta.
• Far procedere l'apparecchio solo a passo d'uomo.
• L'apparecchio non è adatto per la raccolta di liquidi.
• Non usare per raccogliere sostanze nocive o liquidi infi ammabili.
  • Non usare per raccogliere oggetti incandescenti.
• Durante l'utilizzo prestare attenzione alla presenza di terzi, in particolare di bambini.
• Durante l'utilizzo prestare attenzione alla presenza di animali domestici.
• Quando si svuota il Contenitore di raccolta indossare guanti, sussiste il pericolo di taglio per contatto con oggetti affiliati (ad es. schegge di vetro o metallo).

Montaggio

Montaggio dell'apparecchio

A Montare il piedino di supporto sulla sbarra inferiore

1. Posizionare le sbarre inferiori (2) nell'apposita fessura all'interno dei piedini di supporto (4). Il lato della sbarra inferiore con la cavità nel foro deve essere rivolto verso l'alto.
2. Inserire una vite (9) ciascuna nel foro sulla sbarra inferiore e fi ssarla con una rondella (8) e un dado a galletto (7).

B Fissare il piedino di supporto all'alloggiamento

1. Inserire il piedino di supporto (4) nella fessura (12) sull'alloggiamento (6).
2. Fissare a clip il piedino di supporto sull'alloggiamento.
3. Inserire il blocco di sicurezza (10) nei due fori sull'alloggiamento per mantenere in posizione il piedino di supporto.
4. Seguire la medesima procedura per il secondo piedino di supporto.

c Fissare l'impugnatura

1. Posizionare l'impugnatura (1) sulla sbarra inferiore (2) e fi ssarla con una vite (9), una rondella (8) e un dado a galletto (7), come illustrato in fi gura.

D Montare il contenitore di raccolta

1. Far passare le due barre arcuate (13) attraverso le linguette del contenitore di raccolta (3).
2. Allentare i due dadi a risvolto del pezzo di collegamento (11).

3. Inserire le due estremità libere delle barre arcuate nel pezzo di collegamento.

4. Avvitare saldamente i dadi a risvolto del pezzo di collegamento.

5. Far passare la barra dritta (14) attraverso la linguetta del contenitore di raccolta.
6. Allentare i due dadi a risvolto dei pezzi di collegamento (16).
7. Inserire le due estremità delle barre dritte (14) nei rispettivi pezzi di collegamento (16).
8. Stringere i due dadi a risvolto dei pezzi di collegamento (16).
9. Inserire il traversino di impugnatura (15) fra le linguette sotto le barre arcuate.
10. Fissare a clip il traversino di impugnatura alle barre arcuate.

Applicare il contenitore di raccolta

1. Reggere il contenitore di raccolta (3) per il traversino di impugnatura (D 15).
2. Inserirlo dall'alto sulle sbarre inferiori (2). I due ganci devono trovarsi dietro l'incacatura sul lato interno dei piedini, vedi immagine nel dettaglio 1.

Impostare l'altezza di lavoro

Impostare l'altezza di lavoro dell'apparecchio in base al tipo di suolo su cui si sta lavorando. In caso di asfalto o pavimentazione, scegliere un'altezza bassa (spazzole vicine al pavimento). In caso di prato, scegliere un'altezza superiore (adeguare la spazzola all'altezza dell'erba).

1. Allentare la vite di regolazione (5).
2. Regolare l'altezza di lavoro desiderata.
3. Fissare la vite di regolazione.

IT MT

Svuotare il contenitore di raccolta

1. Reggere il contenitore di raccolta (3) per il traversino di impugnatura (D 15).
2. Estrarlo facendolo passare attraverso le sbarre inferiori.
3. Svuotare il contenitore di raccolta.
4. Rimontare il contenitore di raccolta sull'apparecchio.

E

Sostituire le spazzole

1. Estrarre le quattro spazzole (17) dal supporto tirandole verso il centro.
2. Inserire le spazzole (17) nel supporto.

Manutenzione

!

Usare solo componenti originali.

Prima di ogni utilizzo verifi care l'assenza di difetti visibili all'apparecchio, quali componenti non fi ssati o danneggiati, e il corretto posizionamento delle viti e degli altri componenti. Sostituire i componenti danneggiati.

Pulizia

Non utilizzare detergenti o solventi. Le sostanze chimiche possono aggredire i componenti in materiale sintetico dell'apparecchio. Non pulire mai l'apparecchio sotto l'acqua corrente.

- Pulire accuratamente le superfi ci dopo ogni utilizzo con una spazzola morbida, un pennello o un panno.

- Ribaltare l'apparecchio e pulire le spazzole (17).

Conservazione

- Riporre l'apparecchio in un luogo asciutto al riparo dalla polvere e fuori dalla portata dei bambini.

Riporre l'apparecchio salvaspazio

Per riporlo occupando poco ingombro, richiudere l'impugnatura.

1. Allentare i dadi a galletto (7) sulle sbarre inferiori (2).
2. Ribaltare l'impugnatura (1) sulle sbarre inferiori (2).

Trasporto

Avvertenza: prima del trasporto, ribaltare verso l'alto l'impugnatura dell'apparecchio.

Smaltimento/ Tutela dell'ambiente

Smaltire l'apparecchio, gli accessori e l'imballaggio in modo da garantirne il corretto riciclaggio nel rispetto dell'ambiente.

• Conferire l'apparecchio presso un punto di riciclaggio. I componenti in plastica e metallo usati possono essere raccolti in modo differenziato ed consegnati a un apposito centro di riciclaggio. Contattare in tal caso il nostro Centro assistenza.
• Lo smaltimento degli apparecchio difettosi consegnati viene effettuato gratuitamente.

Pezzi di ricambio/Accessori

È possibile ordinare pezzi di ricambio e accessori all'indirizzo www.grizzlytools.shop

In caso di problemi con la procedura d'ordine, utilizzare il modulo di contatto. Per ulteriori domande rivolgersi al „Service-Center“ (vedere pagina 75).

Pos. Denominazione N. d'ordine

1	Impugnatura	91106135
2	Sbarra inferiore (x2) 91106138
3	Contenitore di raccolta,
D 13	Barra arcuata (x2)	91106136
D 14	Barra dritta
11	Pezzo di collegamento
5	Vite di regolazione 91106142
7	Dado a galletto
8	Rondella
9	Vite 91106137
E 17	Spazzole (x4)	91106147

Garanzia

Gentile cliente,

Su questo apparecchio Le viene concessa una garanzia di 3 anni a partire dalla data di acquisto.

In caso di difetti di questo prodotto può avanzare diritti legali nei confronti del venditore del prodotto. Tali diritti legali non vengono limitati dalla nostra garanzia qui di seguito rappresentata.

Condizioni di garanzia

Il termine di garanzia inizia con la data di acquisto. La preghiamo di conservare in un luogo sicuro lo scontrino fi scale originale. Questo documento viene richiesto come prova d'acquisto.

Qualora subentrasse un difetto di materiale o di fabbricazione entro tre anni a partire dalla data di acquisto di questo prodotto, il prodotto verrà riparato o sostituito – a nostra discrezione - gratuitamente da noi. Questa prestazione di garanzia presuppo- ne che venga presentato entro il termine di tre anni l'apparecchio difettoso e la prova d'acquisto (scontrino fi scale) e descritto brevemente per iscritto in che cosa consiste il difetto e quando si è verifi cato.

Se il difetto è coperto dalla nostra garanzia, riceverà il prodotto riparato oppure un prodotto nuovo. Con la riparazione o la sostituzione del prodotto non inizia un nuovo periodo di garanzia.

Tempo di garanzia e diritti legali per vizi della cosa

Il periodo di garanzia non viene prolungato. Questo vale anche per parti sostituite e riparate. Difetti e vizi presenti già al momento dell'acquisto devono essere segnalati immediatamente dopo la rimozione dall'imballaggio. Riparazioni che accor- rono dopo il periodo di garanzia sono a pagamento.

Volume di garanzia

L'apparecchio è stato prodotto accurata- mente secondo severe direttive di qualità e controllato con coscienza prima della consegna.

La prestazione di garanzia vale per difetti di materiale o di fabbricazione. Questa garanzia non si estende ai componenti del prodotto che sono soggetti a normale usu- ra e che quindi possono essere visti come parti di usura (p. es. Spazzola) oppure per danneggiamenti delle parti fragili.

Questa garanzia decade se il prodotto è stato danneggiato, non usato correttamente o non manutenuto. Per un uso corretto del prodotto devono essere osservate tutte le indicazioni riportate nelle istruzioni per l'uso. Destinazioni d'uso e azioni sconsigliate nelle istruzioni d'uso o dalle quali si viene avvertiti, sono tassativamente da evitare.

Il prodotto è destinato solo per i privati e non per uso commerciale. In caso di uso improprio, esercizio della forza e interventi non effettuati dalla nostra fi liale di assistenza tecnica autorizzata, decade la garanzia.

Svolgimento in caso di garanzia

Per garantire una rapida elaborazione della Sua pratica, La preghiamo di seguire le seguenti indicazioni:

• per tutte le richieste tenere a portata di mano lo scontrino fi scale e il codice articolo (IAN 364237_2010) come prova d'acquisto.

• I codici articolo sono riportati sulla targhetta del tipo.

• Nel caso in cui si dovessero verifi care difetti funzionali o altri vizi, La preghiamo di contattare telefonicamente o per e-mail. Riceverà ulteriori informazioni sullo svolgimento del Suo reclamo.

• Un prodotto rilevato come difettoso può essere inviato con porto franco all'indirizzo di assistenza comunicato, previa consultazione del nostro servizio di assistenza tecnica, allegando la prova d'acquisto (scontrini fi scali) e l'indicazione, in che cosa consiste il difetto e quando si è verifi cato. Per evitare problemi di accettazione e costi aggiuntivi, usare tassativamente solo l'indirizzo che Le è stato comunicato. Assicurarsi che la spedizione non avvenga in porto assegnato, con merce ingombrante, corriere espresso o altro carico speciale. Spedire l'apparecchio inclusi tutti gli accessori forniti insieme al momento dell'acquisto e garantire un imballaggio di trasporto suffi cientemente sicuro.

Servizio di riparazione

Riparazioni non soggette alla garanzia possono essere effettuate dietro fattura dalla nostra fi liale di assistenza tecnica previo preventivo gratuito da parte della stessa. Possiamo lavorare solo apparecchi che vengono spediti suffi cientemente imballati e affrancati.

Attenzione: Spedire l'apparecchio alla nostra fi liale in condizioni pulite e con l'indicazione del difetto.

Apparecchi spediti in porto assegnato - con merce ingombrante, corriere espresso o altro carico speciale - non vengono accettati. Lo smaltimento degli apparecchi difettosi spediti viene effettuato da noi gratuitamente.

Service-Center

IT Assistenza Italia Tel.: [phone] E-Mail: [e-mail] IAN 364237_2010

MT Assistenza Malta Tel.: [phone] E-Mail: [e-mail] IAN 364237_2010

Importatore

Non dimenticare che il seguente indirizzo non è un indirizzo di assistenza tecnica. Contattare prima di tutto il centro di assistenza tecnica sopra nominato.
