PKM 103 A1 - Sekačka na trávu PARKSIDE - Bezplatný návod k obsluze

Typ produktu	Sekačka na trávu (zametačka)
Značka	Parkside
Model	PKM 103 A1
Pracovní šířka	53,5 cm
Objem sběrného koše	103 L
Hmotnost	6,7 kg
Pohon	Ruční (tlačný)
Počet kartáčů	4
Nastavení pracovní výšky	Ano, pomocí stavěcího šroubu
Odnímatelný sběrný koš	Ano
Sklopná rukojeť pro uskladnění	Ano
Záruka	3 roky
Náhradní díly k dispozici	Ano
Údržba	Čištění kartáčů po použití
Skladování	Suché místo, chráněné před prachem

Často kladené otázky - PKM 103 A1 PARKSIDE

Jak sestavit sběrný koš?

Navlékněte zahnuté a rovné tyče do výstupků koše, poté upevněte spojovacími díly a tyčovou rukojetí. Podrobnosti viz návod k použití.

Jak nastavit pracovní výšku?

Povolte stavěcí šroub (5), nastavte požadovanou výšku a poté šroub utáhněte. Na asfaltu nebo dlažbě zvolte nízkou výšku (kartáče blízko země); na trávníku vyšší výšku.

Jak vyměnit kartáče?

Vyjměte čtyři kartáče (17) středem z držáku a poté zasuňte nové kartáče do držáku.

Mohu přístroj používat bez sběrného koše?

Ne, je zakázáno používat přístroj bez sběrného koše z bezpečnostních a provozních důvodů.

Co dělat, když přístroj dobře nesbírá?

Zkontrolujte pracovní výšku (kartáče příliš vysoko nebo nízko), očistěte kartáče a ujistěte se, že koš není plný. Také zkontrolujte, zda kartáče nejsou opotřebené.

Jak uskladnit přístroj?

Pro úsporné uskladnění povolte křídlové matice na spodních podélnících a sklopte rukojeť. Uchovávejte na suchém místě chráněném před prachem.

Jaká jsou bezpečnostní opatření?

Noste uzavřenou obuv, nepoužívejte bez koše, pohybujte se s přístrojem krokem, vyhněte se zametání kapalin nebo horkých předmětů a udržujte děti a zvířata v bezpečné vzdálenosti.

Kde sehnat náhradní díly?

Náhradní díly jsou k dispozici na www.grizzlytools.shop. Použijte objednací čísla uvedená v návodu (např. kartáče: 91106147).

Je přístroj vhodný pro velké plochy?

Ano, s pracovní šířkou 53,5 cm a košem 103 L je vhodný pro středně velké až velké zahrady. Je však určen pro domácí použití, nikoli profesionální.

Jak čistit přístroj?

Nepoužívejte chemické prostředky ani tekoucí vodu. Po každém použití očistěte povrchy jemným kartáčem, štětcem nebo hadříkem. Pro čištění kartáčů přístroj otočte.

NÁVOD K OBSLUZE PKM 103 A1 PARKSIDE

Sběrač listí a trávy

Překlad originálního provozního návodu

DK

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

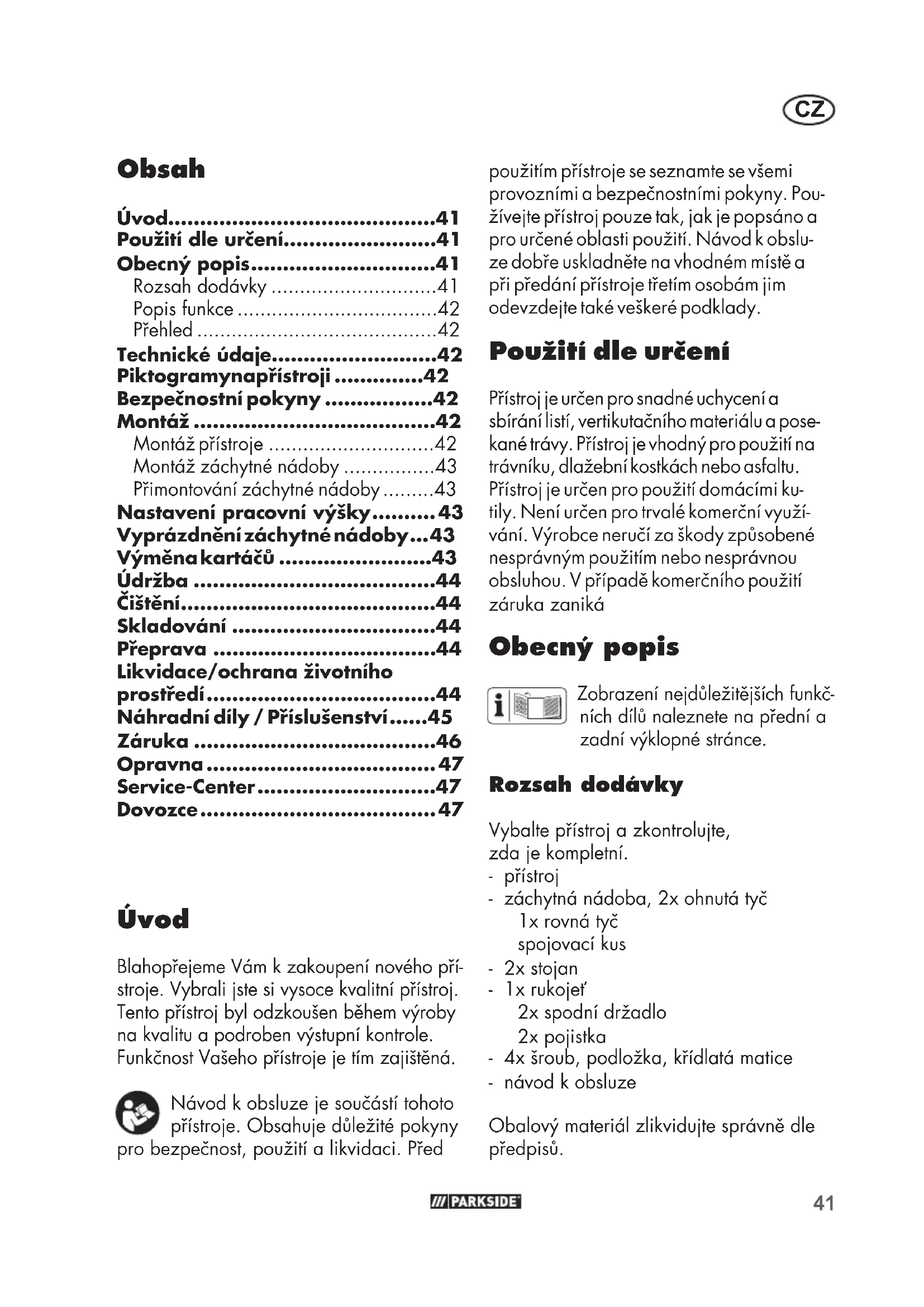

CZ Překlad originálního provozního návodu Strana

Použití dle určení......41

Obecný popis......41

Rozsah dodávky 41

Popis funkce 42

Přehled 42

Technické údaje....42

Piktogramynapřístroji ......42

Bezpečnostní pokyny ......42

Montáž 42

Montáž přístroje .....42

Přimontování záchytné nádoby .....43

Nastavení pracovní výšky......43

Vyprázdnění záchytné nádoby...43

Výměna kartáčů ......43

Údržba 44

Čištění......44

Skladování ....44

Přeprava 44

Likvidace/ochrana životního prostředí......44

Náhradní díly / Příslušenství.....45

Záruka 46

Opravna 47

Blahopřejeme Vám k zakoupení nového přístroje. Vybrali jste si vysoce kvalitní přístroj. Tento přístroj byl odzkoušen během výroby na kvalitu a podroben výstupní kontrole. Funkčnost Vašeho přístroje je tím zajištěná.

Návod k obsluze je součástí tohoto prístroje. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před

použitím přístroje se seznamte se všemi provozními a bezpečnostními pokyny. Používejte přístroj pouze tak, jak je popsáno a pro určené oblasti použití. Návod k obsluze dobře uskladněte na vhodném místě a při předání přístroje třetím osobám jim odevzdejte také veškeré podklady.

Použití dle určení

Přístroj je určen pro snadné uchycení a sbírání listí, vertikutačního materiálu a posekané trávy. Přístroj je vhodný pro použití na trávníku, dlažební kostkách nebo asfaltu. Přístroj je určen pro použití domácími kutily. Není určen pro trvalé komerční využívání. Výrobce neručí za škody způsobené nesprávným použitím nebo nesprávnou obsluhou. V případě komerčního použití záruka zaniká

Obecný popis

Zobrazení nejdůležitějších funkčních dílů naleznete na přední a zadní výklopné stránce.

Rozsah dodávky

- záchytná nádoba, 2x ohnutá tyč 1x rovná tyč spojovací kus

- 2x stojan

- 1x rukojeť 2x spodní držadlo 2x pojistka

- 4x šroub, podložka, křídlatá matice

- návod k obsluze

Obalový materiál zlikvidujte správně dle předpisů.

Popis funkce

Přístroj je vybaven rotujícími kartáči pro zametání listí, vertikutačního materiálu a posekané trávy.

Funkce ovládacích prvků naleznete v následujících popisech.

Přehled

1 rukojet'
2 spodní držadlo
3 záchytná nádoba
4 stojan
5 stavěcí šroub
6 kryt
7 křídlatá matice
8 podložka
9 šroub
10 pojistka
11 spojovací kus
B 12 vyhloubení
D 13 ohnutá tyč
D 14 rovná tyč
D 15 úchytná příčka
D 16 spojovací kus
E 17 kartáč

Technické údaje

Sberac listí a trávy ..... PKM 103 A1

Pracovní šířka 53,5 cm

objem záchytné nádoby 103 l

Hmotnost......cca 6,7 kg

Sériové číslo....000001 - 019000

Kartáče s odstupem od země

Bezpečnostní pokyny

Před provozem:

• Před každým použitím přístroje zkontrolujte na výskyt zjevných vad, např. uvolněné, opotřebované nebo poškozené součásti.
• Zkontrolujte kryty a ochranná zařízení, zda nejsou poškozena a zda jsou správně nasazena. Podle potřeby je vyměňte.

Během provozu:

• Noste uzavřenou obuv.
- Přístroj nikdy neprovozujte bez nádoby na nečistoty.
- Přístroj nikdy neprovozujte bez záchytné nádoby.
- Přístroj není vhodný pro zametání tekutin.
- Nezametejte žádné látky, ohrožující zdraví ani hořlavé kapaliny.
- Nezametejte horké předměty.
- Při použití přístroje dávejte pozor na třetí osoby, zejména na děti.
- Při použití přístroje dávejte pozor na domácí zvířata.
- Při vyprazdňování záchytné nádoby noste rukavice, hrozí nebezpečí pořezání o ostré předměty (např. skleněné střepy nebo kov).

Montáž

Montáž prístroje

A Připevnění stojanu ke spodnímu držadlu

1. Nasadte spodní držadla (2) do příslušného vyhloubení na vnitřní straně nožek (4). Strana spodního držadla s vyhloubením v otvoru musí přitom ukazovat směrem nahoru.

2. Do otvoru na spodním držadle zastrčte po jedném šroubu (9) a upevněte jej podložkou (8) a křídlatou maticí (7).

B Připevnění stojanu na krytu

1. Nasadte stojan (4) do vyhloubení (12) na krytu (6).
2. Zaklapněte stojan do krytu.
3. K udržení stojanu v pozici zastrčte pojistku (10) do dvou otvorů na krytu.
4. Postupujte stejně s druhým stojanem.

C Upevnění rukojeti

1. Nasadte rukojeť (1) na spodní držadla (2) a zajistěte ji šroubem (9), podložkou (8) a křídlatou maticí (7) tak, jak je znázorněno na obrázku.

D Montáž záchytné nádoby

1. Obě ohnuté tyče (13) prostrčte spojkami záchytné nádoby (3).
2. Povolte obě převlečné matice spojovacího kusu (11).
3. Žastrčte oba volné konce ohnutých tyčí do spojovacího kusu.
4. Pevně utáhněte převlečné matice spojovacího kusu.
5. Rovnou tyč (14) prostrčte spojkou záchytné nádoby.
6. Povolte obě převlečné matice spojovacích kusů (16).
7. Zastrčte oba konce rovných tyčí (14) vždy do jednoho ze spojovacích kusů (16).
8. Pevně utáhněte převlečné matice spojovacích kusů (16).
9. Posuňte úchytnou příčku (15) mezi spojky pod ohnutými tyčemi.
10. Pevně zaklapněte úchytnou příčku na ohnuté tyče.

Přimontování záchytné nádoby

1. Uchopte záchytnou nádobu (3) za úchytnou příčku (D 15).
2. Nasadte ji shora na spodní držadla (2).

Oba háčky musí dosedat za klenutím na vnitřní straně nožek, viz detailní obrázek 1.

Nastavení pracovní výšky

Přizpůsobte pracovní výšku přístroje podkladu, na kterém pracujete. U asfaltu nebo dlažby zvolte nižší pracovní výšku (kartáče blízko k zemi). U trávníků zvolte vyšší pracovní výšku (kartáč přizpůsobený výšce trávníku).

1. Povolte stavěcí šroub (5).
2. Nastavte požadovanou pracovní výšku.
3. Utáhněte stavěcí šroub.

Vyprázdění záchytné nádoby

1. Uchopte záchytnou nádobu (3) za úchytnou příčku (D 15).
2. Vytáhněte ji mezi spodními držadly.
3. Záchytnou nádobu vyprázdněte.
4. Záchytnou nádobu znovu připevněte k přístroji.

E Výměna kartáčů

1. Vytáhněte čtyři kartáče (17) z držáku směrem ke středu.
2. Zasuňte kartáče (17) do držáku.

CZ

Údržba

Používejte pouze originální díly.

Před každým použitím přístroj zkontrolujte na výskyt zjevných vad, jako jsou uvolněné, opotřebované nebo poškozené součásti, a také správné upevnění šroubů nebo jiných součástí. Poškozené díly vyměňte.

Čištění

Nepoužívejte čisticí prostředky ani rozpouštědla. Chemické látky mohou poškodit plastové části přístroje. Přístroj nikdy nečistěte pod tekoucí vodou.

• Po každém použití důkladně očistěte povrchy měkkým kartáčem, štětcem nebo hadříkem.
• Otočte přístroj a vyčistěte kartáče (17).

Skladování

- Skladujte přístroj na suchém místě chráněném před prachem a mimo dosah dětí.

Uložení přístroje s úsporou místa

Pro uložení s úsporou místa můžete sklopit rukojef.

1. Povolte křídlaté matice (7) a spodních držadlech(2).
2. Sklopte rukojeť (1) na spodní držadlo (2).

Přeprava

Výstraha: Před přepravou vyklopte rukojeť přístroje.

Likvidace/ochrana životního prostředí

Přístroj, příslušenství a balení zlikvidujte ekologickou recyklací.

• Přístroj odevzdejte na sběrném recyklačním místě. Použité plastové a kovové části lze oddělit a vytřídit pro recyklaci. V případě dotazů se obratte na servisní centrum.
• Likvidaci Vašich vadných zaslaných prístrojů provádíme bezplatně.

Náhradní díly / Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools.shop

Pokud máte problémy při objednávání, použijte prosím kontaktní formulář.

V případě jakýchkoliv dalších dotazů se obratte na servisní středisko / „Service-Center“ (viz strana 47).

Položka Označení Objedn.č.

1	rukojeť	91106135
2	spodní držadlo (x2) 91106138
3	záchytná nádoba,
D 13	ohnutá tyč (x2)	91106136
D 14	rovná tyč
11	spojovací kus
5	stavěcí šroub 91106142
7	křídlatá matice
8	podložka
9	šroub 91106137
E 17	kartáč (x4)	91106147

Záruka

Vážení zákazníci,

Na tento prístroj poskytujeme 3letou záruku od data zakoupení.

V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva.

Tato zákonná práva nejsou omezena naší následovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo. Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek.

Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již při koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precižně vyroben podle přísných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotřebení, a lze je považovat za spotřební materiál (např. kartáče), nebo poškození křehkých dílů.

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba.

Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.

Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

- Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 378146_2110).

- Číslo výrobku je uvedeno na typovém štítku.

- Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.

- Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na

vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme předběžný odhad nákladů. Můžeme zpracovávat jen ty přístroje, které byly dostatečně zabalené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu. Nepříjmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.

Service-Center

CZ Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

IAN 378146_2110

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.
