PKM 103 A1 - Kosilnica PARKSIDE - Brezplačna navodila za uporabo

Vrsta izdelka	Kosilnica (pometalnik)
Znamka	Parkside
Model	PKM 103 A1
Delovna širina	53,5 cm
Prostornina zbiralnega koša	103 L
Teža	6,7 kg
Pogon	Ročno (potiskanje)
Število krtač	4
Nastavitev delovne višine	Da, z zapornim vijakom
Snemljiv zbiralni koš	Da
Zložljiv ročaj za shranjevanje	Da
Garancija	3 leta
Nadomestni deli so na voljo	Da
Vzdrževanje	Čiščenje krtač po uporabi
Shranjevanje	Suh prostor, zaščiten pred prahom

Pogosto zastavljena vprašanja - PKM 103 A1 PARKSIDE

Kako sestaviti zbiralni koš?

Nataknite ukrivljene in ravne palice v utore koša, nato pritrdite s povezovalnimi deli in ročajem. Za podrobnosti glejte navodila.

Kako nastaviti delovno višino?

Odvijte zaporni vijak (5), nastavite želeno višino, nato vijak ponovno zategnite. Na asfaltu ali tlakovcih izberite nizko višino (krtače blizu tal); na travi izberite višjo višino.

Kako zamenjati krtače?

Odstranite štiri krtače (17) skozi sredino nosilca, nato nove krtače potisnite v nosilec.

Ali lahko napravo uporabljam brez zbiralnega koša?

Ne, uporaba naprave brez zbiralnega koša je iz varnostnih in funkcionalnih razlogov prepovedana.

Kaj storiti, če naprava ne pobira dobro?

Preverite delovno višino (krtače previsoko ali prenizko), očistite krtače in se prepričajte, da koš ni poln. Prav tako preverite, ali krtače niso obrabljene.

Kako shraniti napravo?

Za shranjevanje brez zasedanja prostora odvijte krilate matice na spodnjih nosilcih in zložite ročaj. Shranjujte na suhem in pred prahom zaščitenem mestu.

Kateri so varnostni ukrepi?

Nosite zaprte čevlje, ne uporabljajte brez koša, hodite s hitrostjo koraka, izogibajte se pometanju tekočin ali vročih predmetov ter otroke in živali držite proč.

Kje najti nadomestne dele?

Nadomestni deli so na voljo na www.grizzlytools.shop. Uporabite naročilne številke, navedene v navodilih (npr. krtače: 91106147).

Ali je naprava primerna za velike površine?

Da, z delovno širino 53,5 cm in košem 103 L je primerna za vrtove srednje do velike velikosti. Vendar je namenjena gospodinjski, ne profesionalni uporabi.

Kako očistiti napravo?

Ne uporabljajte kemičnih sredstev ali tekoče vode. Po vsaki uporabi očistite površine z mehko krtačo, čopičem ali krpo. Obrnite napravo za čiščenje krtač.

NAVODILA ZA UPORABO PKM 103 A1 PARKSIDE

Prevod originalnega navodila za uporabo

DE AT CH

Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.

Tehnični podatki......84

Slikovne oznake na napravi.....84

Varnostni napotki 84

Montaža 85

Sestava naprave 85

Namestitev posode za zbiranje .....85

Namestitev posode za zbiranje .....85

Nastavitev delovne višine .....85

Praznjenje posode za zbiranje ...86

Zamenjava krtač 86

Vzdrževanje......86

Čiščenje 86

Shranjevanje......86

Transport 86

Odlaganje med odpadke/ varstvo okolja......86

Garancijskilist 87

Nadomestni deli / Pribor .....89

Uvod

Iskrene čestitke ob nakupu vaše nove naprave. Odločili ste se za kakovostno napravo.

Ta naprava je bila preverjena glede kako- vosti med in po koncu proizvodnje. S tem je zagotovljena sposobnost vaše naprave za delovanje.

Navodila za uporabo so sestavni del te naprave. Vsebujejo pomembna navodila glede varnosti, uporabe in odstranjevanje med odpadke. Pred uporabo naprave se seznanite z vsemi napotki za uporabo in varnost. Napravo uporabljajte samo, kot je opisano, in samo za navedena področja uporabe. Navodila za uporabo skrbno shranite in vso dokumentacijo predajte tretji osebi skupaj z napravo.

Predvidena uporaba

Naprava je predvidena za preprosto pobiranje in zbiranje listja, ostankov rahljanja zemlje in pokošene trave. Naprava je primerna za uporabo na trati, tlakovcu ali asfaltu.

Naprava je predvidena za uporabo v zasebnem gospodinjstvu. Ni bila zasnovana za trajno poslovno uporabo. Proizvajalec ne jamči za škodo, nastalo zaradi nepredvidene ali napačne uporabe. V primeru poslovne uporabe garancija preneha veljati.

Splošen opis

Slikovni prikaz najpomembnej-ših funkcijskih delov najdete na sprednji in zadnji zloženi strani.

SI

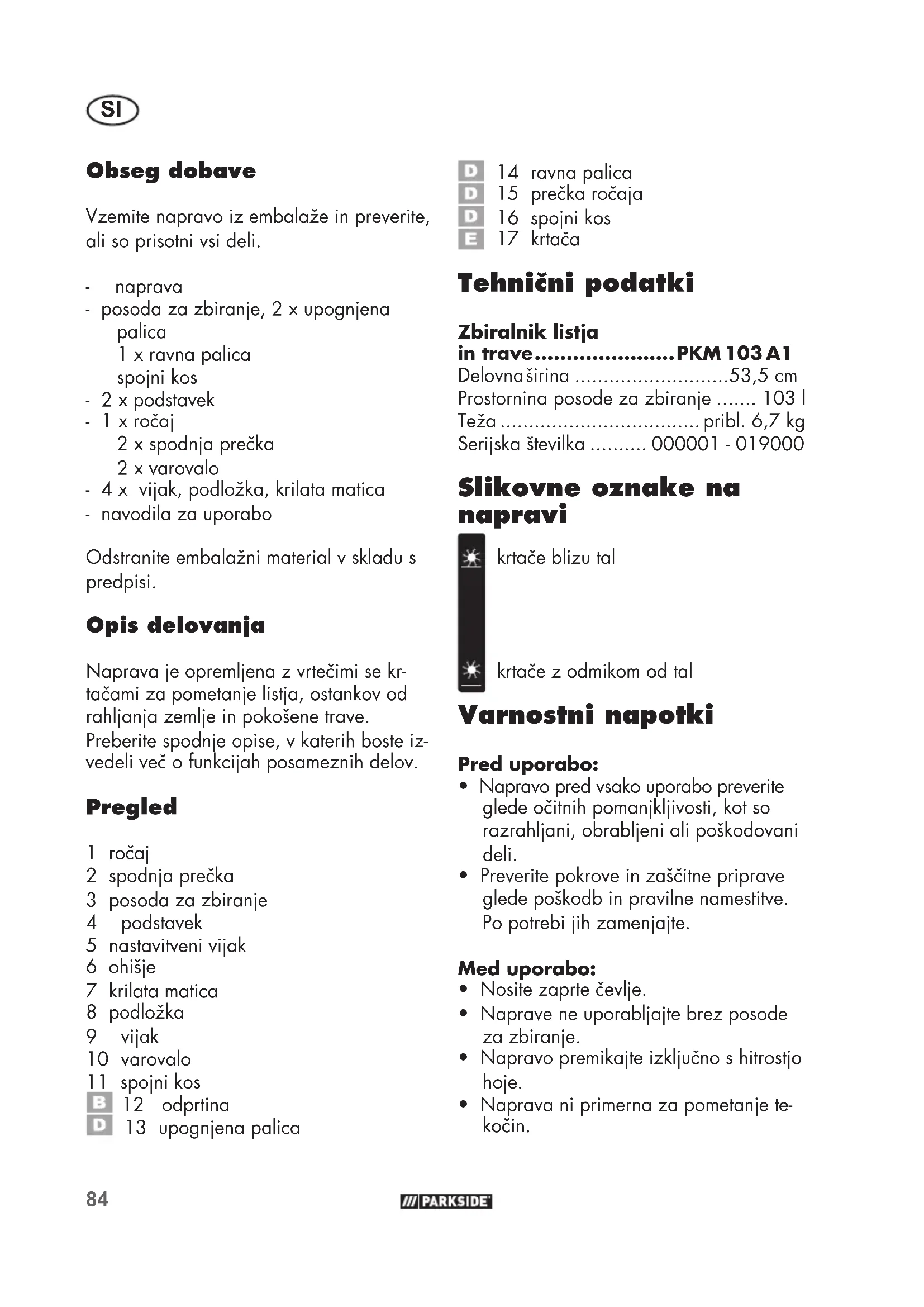

Obseg dobave

Vzemite napravo iz embalaže in preverite, ali so prisotni vsi deli.

• naprava
• posoda za zbiranje, 2 x upognjena palica
  1 x ravna palica spojni kos
• 2 x podstavek
• 1 x ročaj 2 x spodnja prečka 2 x varovalo
• 4 x vijak, podložka, krilata matica
• navodila za uporabo

Odstranite embalažni material v skladu s predpisi.

Opis delovanja

Naprava je opremljena z vrtečimi se krtačami za pometanje listja, ostankov od rahljanja zemlje in pokošene trave.

Preberite spodnje opise, v katerih boste izvedeli več o funkcijah posameznih delov.

Pregled

1 ročaj
2 spodnja prečka
3 posoda za zbiranje
4 podstavek
5 nastavitveni vijak
6 ohišje
7 krilata matica
8 podložka
9 vijak
10 varovalo
11 spojni kos
B 12 odprtina
D 13 upognjena palica

D 14 ravna palica
D 15 prečka ročaja
D 16 spojni kos
E 17 krtača

Tehnični podatki

Zbiralnik listja in trave....PKM 103 A1

Delovnaširina ....53,5 cm

Prostornina posode za zbiranje ..... 103 l

Teža ...... pribl. 6,7 kg

Serijska številka ...... 000001 - 019000

Slikovne oznake na napravi

krtače blizu tal

krtače z odmikom od tal

Varnostni napotki

Pred uporabo:

• Napravo pred vsako uporabo preverite glede očitnih pomanjkljivosti, kot so razrahljani, obrabljeni ali poškodovani deli.
• Preverite pokrove in zaščitne priprave glede poškodb in pravilne namestitve. Po potrebi jih zamenjajte.

Med uporabo:

• Nosite zaprte čevlje.
• Naprave ne uporabljajte brez posode za zbiranje.
• Napravo premikajte izključno s hitrostjo hoje.

• Naprava ni primerna za pometanje tekočin.

• Ne pometajte snovi, nevarnih za zdravje, ali gorljivih tekočin.

• Ne pometajte vročih predmetov.
• Pri uporabi naprave bodite pozorni na druge ljudi, še posebej otroke.
• Pri uporabi naprave bodite pozorni na domače živali.
• Pri praznjenju posode za zbiranje nosi-te rokavice, saj obstaja nevarnost ureza na ostrih predmetih (npr. črepinjah ali kovini).

Montaža

Sestava naprave

A Pritrditev podstavka na spodnji prečki

1. Vstavite spodnji prečki (2) v ustrezno odprtino na notranji strani podstavkov (4). Stran zgornje prečke z vdolbino v vrtini mora pri tem kazati navzgor.

2. Vstavite po en vijak (9) v vrtino na spodnji prečki in ga pritrdite s podložko (8) in krilato matico (7).

B Pritrditev podstavka na ohišje

1. Namestite podstavek (4) v odprtino (12) na ohišju (6).

2. Podstavek pripnite na ohišje.

3. Vtaknite varovalo (10) v luknji na ohišju, da podstavek pritrdite na njegovem mestu.

4. Enako ravnajte pri drugem podstavku.

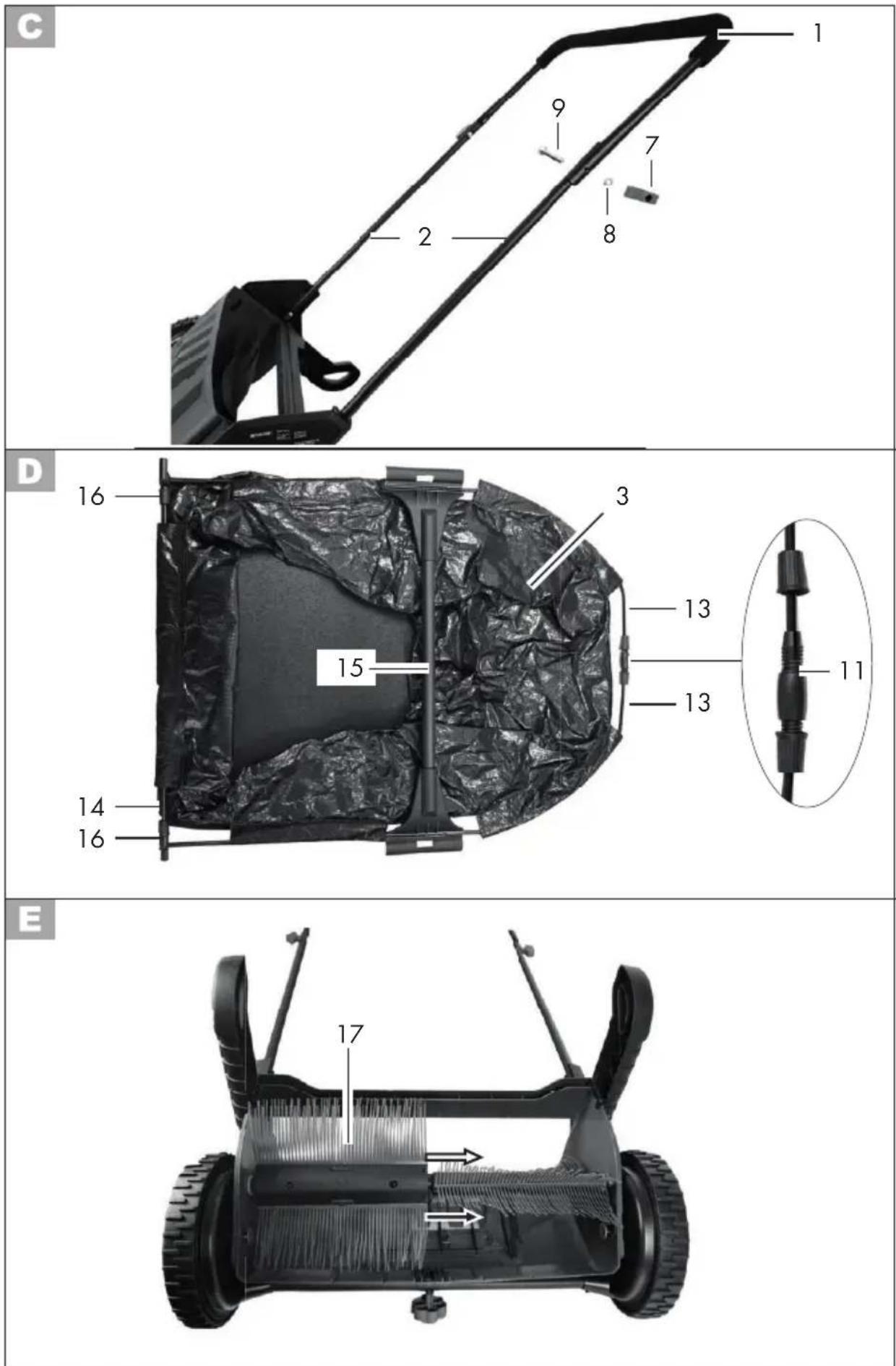

C Pritrditev ročaja

1. Namestite ročaj (1) na spodnji prečki (2) in ga pritrdite z vijakom (9), podložko (8) in krilato matico (7), kot je prikazano.

D Namestitev posode za zbiranje

1. Vtaknite upognjeni palici (13) skozi nastavka posode za zbiranje (3).
2. Razrahljajte prekrivni matici spojnega kosa (11).
3. Vtaknite prosta konca upognjenih palic v spojni kos.
4. Trdno privijte prekrivni matici spojnega kosa.
5. Vtaknite ravno palico (14) skozi nastavek posode za zbiranje.
6. Razrahljajte prekrivni matici spojnih kosov (16).
7. Vtaknite konca ravne palice (14) v po en spojni kos (16).
8. Trdno privijte prekrivni matici spojnih kosov (16).
9. Potisnite prečko ročaja (15) med nastavkoma pod upognjeni palici.
10. Pripnite prečko ročaja na upognjeni palici.

Namestitev posode za zbiranje

1. Primate posodo za zbiranje (3) na prečki ročaja (D 15).
2. Od zgoraj jo namestite na spodnji prečki (2). Kavlja morata biti nameščena za izboklino na notranji strani podstavkov, glejte podrobno sliko 1.

Nastavitev delovne višine

Prilagodite delovno višino naprave podlagi, na kateri delate. Za asfalt ali tlak izberite nižjo delovno višino (krtače blizu tal). Za trato izberite višjo delovno višino (krtača je prilagojena višini trave).

SI

1. Razrahljajte nastavitveni vijak (5).
2. Nastavite želeno delovno višino.
3. Privijte nastavitveni vijak.

Praznjenje posode za zbiranje

1. Primate posodo za zbiranje (3) na prečki ročaja (D 15).
2. Dvignite jo ven med spodnjim prečkama.
3. Posodo za zbiranje izpraznite.
4. Posodo za zbiranje znova namestite na napravo.

E Zamenjava krtač

1. Povlecite štiri krtače (17) na sredini iz držala.
2. Potisnite krtače (17) v držalo.

Vzdrževanje

Uporabljajte samo originalne dele.

Napravo pred vsako uporabo preverite glede očitnih pomanjkljivosti, kot so razrahljani, obrabljeni ali poškodovani deli, in pravilne pritrditve vijakov ali drugih delov. Poškodovane dele zamenjajte.

Čiščenje

Ne uporabljajte čistil oz. topil. Kemične snovi lahko poškodujejo plastične dele naprave. Naprave nikoli ne čistite pod tekočo vodo.

• Po vsaki uporabi temeljito očistite površine z mehko ščetko, čopičem ali krpo.
• Napravo obrnite in krtače (17) očistite.

Shranjevanje

- Napravo hranite na suhem mestu z zaščito pred prahom in zunaj dosega otrok.

Prostorsko varčno shranjevanje naprave

Za prostorsko varčno shranjevanje lahko ročaj zložite.

1. Odvijte krilati matici (7) na spodnjih prečkah (2).
2. Preklopite ročaj (1) na spodnji prečki (2).

Transport

Opozorilo: Ročaj naprave pred transportom preklopite navzgor.

• Napravo oddajte podjetju, ki se ukvarja z reciklažo. Uporabljene dele iz umetnih mas in kovinske dele je mogoče ločiti po vrstah materialov in jih tako oddati za recikliranje. V zvezi s tem povprašajte našo servisno službo.
• Odstranjevanje vaših okvarjenih poslanih naprav izvedemo brezplačno.

1. S tem garancijskim listom «Grizzly Tools GmbH & Co. KG, Stockstädter Straße 20, 63762 Großostheim, Germany» jamčimo, da bo izdelek v garancijskem roku ob normalni in pravilni uporabi brezhibno deloval in se zavezujemo, da bomo ob izpolnjenih spodaj navedenih pogojih odpravili morebitne pomanjkljivosti in okvare zaradi napak v materialu ali izde-lavi oziroma po svoji presoji izdelek zamenjali ali vrnili kupnino.
2. Garancija je veljavna na ozemlju Republike Slovenije.
3. Garancijski rok za proizvod je 36 mesecev od datuma izročitve blaga. Datum izročitve blaga je razviden iz računa.
4. Kupec je dolžan okvaro javiti pooblaščenemu servisu oziroma se informirati o nadaljnjih postopkih na zgoraj navedeni telefonski številki. Svetujemo vam, da pred tem natančno preberete navodila o sestavi in uporabi izdelka.
5. Kupec je dolžan pooblaščenemu servisu predložiti garancijski list in račun, kot potrdilo in dokazilo o nakupu ter dnevu izročitve blaga.
6. V primeru, da proizvod popravlja nepooblaščeni servis ali oseba, kupec ne more uveljavljati zahtevkov iz te garancije.
7. Vzroki za okvaro oziroma nedelovanje izdelka morajo biti lastnosti stvari same in ne vzroki, ki so zunaj proizvajalčeve oziroma prodajalčeve sfere. Kupec ne more uveljavljati zahtevkov iz te garancije, če se ni držal priloženih navodil za sestavo in uporabo izdelka ali če je izdelek kakorkoli spremenjen ali nepravilno vzdrževan.
8. Jamčimo servis in rezervne dele še 3 leta po preteku garancijskega roka.
9. Obrabni deli oz. potrošni material so izvzeti iz garancije.
10. Vsi potrebni podatki za uveljavljanje garancije se nahajajo na dveh ločenih dokumentih (garancijski list, račun).
11. Ta garancija proizvajalca ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.

Prodajalec:

Lidl Slovenija d.o.o. k.d., Pod lipami 1, SI-1218 Komenda

SI

Nadomestni deli / Pribor

Nadomestni deli in pribor so na voljo na spletni strani www.grizzlytools.shop

Če imate težave s postopkom naročanja, uporabite obrazec za stik.

Če imate dodatna vprašanja, se obrnite na »Service-Center« (glejte stran 87).

Položaj Oznaka Kataloška št.

1	ročaj	91106135
2	spodnja prečka (2 x) 91106138
3	posoda za zbiranje,
D 13	upognjena palica (2 x)	91106136
D 14	ravna palica
11	spojni kos
5	nastavitveni vijak 91106142
7	krilata matica
8	podložka
9	vijak 91106137
E 17	krtača (4 x)	91106147
