INSTRUKCJA OBSŁUGI ESS 35LP Eibenstock

PL Oryginalnainstrukcjaobsługi 79-85

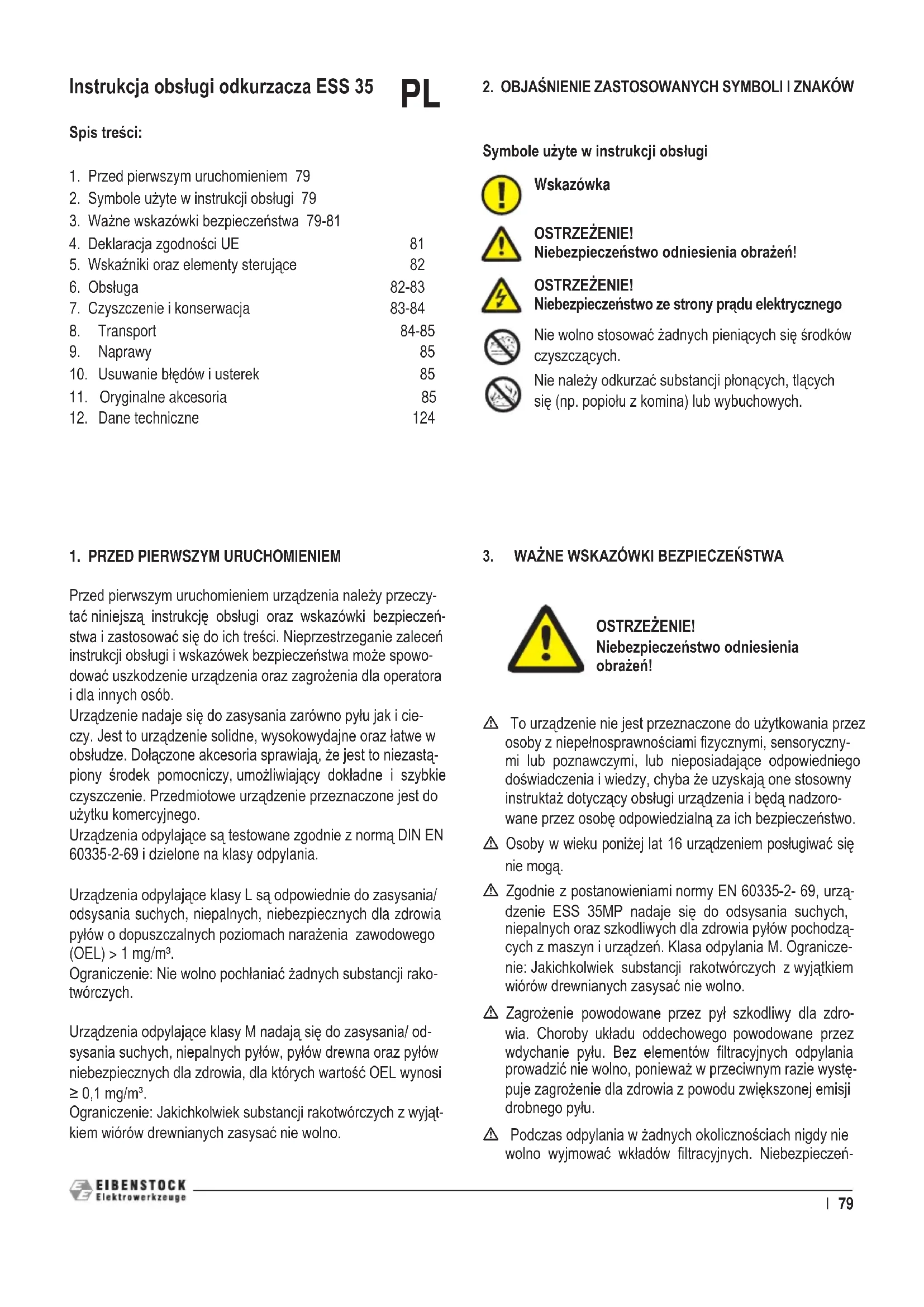

OSTRZEŻENIE! Niebezpieczeństwoodniesienia obrażeń! Symboleużytewinstrukcjiobsługi OSTRZEŻENIE! Niebezpieczeństwoodniesieniaobrażeń! OSTRZEŻENIE! Niebezpieczeństwozestronyprąduelektrycznego Nie wolno stosować żadnych pieniących się środków czyszczących. Nie należy odkurzać substancji płonących, tlących się (np. popiołu z komina) lub wybuchowych. m To urządzenie nie jest przeznaczone do użytkowania przez osoby z niepełnosprawnościami zycznymi, sensoryczny- mi lub poznawczymi, lub nieposiadające odpowiedniego doświadczenia i wiedzy, chyba że uzyskają one stosowny instruktaż dotyczący obsługi urządzenia i będą nadzoro- wane przez osobę odpowiedzialną za ich bezpieczeństwo. m Osoby w wieku poniżej lat 16 urządzeniem posługiwać się nie mogą. m Zgodnie z postanowieniami normy EN 60335-2- 69, urzą- dzenie ESS 35MP nadaje się do odsysania suchych, niepalnych oraz szkodliwych dla zdrowia pyłów pochodzą- cych z maszyn i urządzeń. Klasa odpylania M. Ogranicze- nie: Jakichkolwiek substancji rakotwórczych z wyjątkiem wiórów drewnianych zasysać nie wolno. m Zagrożenie powodowane przez pył szkodliwy dla zdro- wia. Choroby układu oddechowego powodowane przez wdychanie pyłu. Bez elementów ltracyjnych odpylania prowadzić nie wolno, ponieważ w przeciwnym razie wystę- puje zagrożenie dla zdrowia z powodu zwiększonej emisji drobnego pyłu. m Podczas odpylania w żadnych okolicznościach nigdy nie wolno wyjmować wkładów ltracyjnych. Niebezpieczeń-

1. PRZED PIERWSZYM URUCHOMIENIEM

Przed pierwszym uruchomieniem urządzenia należy przeczy- tać niniejszą instrukcję obsługi oraz wskazówki bezpieczeń- stwa i zastosować się do ich treści. Nieprzestrzeganie zaleceń instrukcji obsługi i wskazówek bezpieczeństwa może spowo- dować uszkodzenie urządzenia oraz zagrożenia dla operatora i dla innych osób. Urządzenie nadaje się do zasysania zarówno pyłu jak i cie- czy. Jest to urządzenie solidne, wysokowydajne oraz łatwe w obsłudze. Dołączone akcesoria sprawiają, że jest to niezastą- piony środek pomocniczy, umożliwiający dokładne i szybkie czyszczenie. Przedmiotowe urządzenie przeznaczone jest do użytku komercyjnego. Urządzenia odpylające są testowane zgodnie z normą DIN EN 60335-2-69 i dzielone na klasy odpylania. Urządzenia odpylające klasy L są odpowiednie do zasysania/ odsysania suchych, niepalnych, niebezpiecznych dla zdrowia pyłów o dopuszczalnych poziomach narażenia zawodowego (OEL) > 1 mg/m³. Ograniczenie: Nie wolno pochłaniać żadnych substancji rako- twórczych. Urządzenia odpylające klasy M nadają się do zasysania/ od- sysania suchych, niepalnych pyłów, pyłów drewna oraz pyłów niebezpiecznych dla zdrowia, dla których wartość OEL wynosi ≥ 0,1 mg/m³. Ograniczenie: Jakichkolwiek substancji rakotwórczych z wyjąt- kiem wiórów drewnianych zasysać nie wolno. InstrukcjaobsługiodkurzaczaESS35 Spistreści:

1. Przed pierwszym uruchomieniem 79

2. Symbole użyte w instrukcji obsługi 79

3. Ważne wskazówki bezpieczeństwa 79-81

4. Deklaracja zgodności UE 81

5. Wskaźniki oraz elementy sterujące 82

7. Czyszczenie i konserwacja 83-84

10. Usuwanie błędów i usterek 85

11. Oryginalne akcesoria 85

12. Dane techniczne 124

Wskazówka PL80 I stwo uszkodzenia silnika zespołu ssącego ze strony drob- nego pyłu. m Elementy opakowania (np. plastikowe torebki) mogą sta- nowić potencjalne zagrożenie dla dzieci i innych osób, które nie są świadome swoich działań. Przechowywać w miejscu niedostępnym dla zwierząt. m Każde inne zastosowanie niezgodne z przeznaczeniem, może przedstawiać sobą zagrożenie i dlatego należy go unikać. m Przed użyciem urządzenie musi być prawidłowo zmonto- wane. Ponadto należy sprawdzić, czy elementy ltracyjne (np. wkłady ltracyjne itp.) są prawidłowo zamontowane i sprawne technicznie. m Należy sprawdzić, czy gniazdko elektryczne jest kompaty- bilne z wtyczką sieciową urządzenia. m Podczas posługiwania się urządzeniem należy unikać zbli- żania otworu ssącego do wrażliwych części ciała, takich jak oczy, usta, uszy itp. m Ten odkurzacz jest przeznaczony do czyszczenia na mo- kro i sucho powierzchni podłóg i ścian. m Zagrożenie ze strony wybuchu i pożaru! Następujących materiałów odsysać nie wolno:

• rozpuszczalników łatwopalnych lub wybuchowych

• materiałów nasączonych rozpuszczalnikami

• cieczy takich jak benzyna, oleje, alkohole, rozcieńczalniki

• materiałów, których temperatura przekracza 45°C m Urządzenie nie jest przystosowane do pracy w środowi- skach, które są chronione przed wyładowaniami elektro- statycznymi. m Należy stosować wyłącznie oryginalne akcesoria dostar- czone wraz z urządzeniem. m Pracującego urządzenia nie wolno pozostawiać bez nadzoru. m W przypadku wycieku cieczy lub piany, urządzenie należy natychmiast wyłączyć. m Nie wolno zasysać jakichkolwiek cieczy agresywnych che- micznie, ponieważ mogą one uszkodzić urządzenie. m Dopuszczalna temperatura otoczenia wynosi -10°C - +30°C m Zabiegi konserwacyjne i naprawy muszą być zawsze wy- konywane przez wykwalikowany personel. Wszelkie ew. uszkodzone podzespoły mogą być zastępowane wyłącz- nie oryginalnymi częściami zamiennymi. m Wszelkie modykacje urządzenia są zabronione. Mody- kacja, obok unieważnienia gwarancji, może spowodować u użytkownika także pożar i obrażenia cielesne, w tym obrażenia śmiertelne. m Producent nie ponosi odpowiedzialności za szkody ma- terialne i osobowe powstałe na skutek nieprzestrzegania zaleceń niniejszej instrukcji obsługi lub spowodowane w wyniku niewłaściwego użytkowania urządzenia.

OSTRZEŻENIE: To urządzenie zawiera niebezpieczne dla zdrowia pyły. Opróżnianie i konserwację, włącznie z usuwa- niem worka na pył, wolno wykonywać wyłącznie kompetent- nym osobom, dysponującym odpowiednimi środkami ochrony. Urządzenia nie wolno włączać, zanim nie zostanie zainstalo- wany kompletny system ltracyjny. Za pomocą tego urządzenia można odsysać wszystkie rodzaje pyłów aż do klasy L. OSTRZEŻENIE: To urządzenie zawiera niebezpieczne dla zdrowia pyły. Opróżnianie i konserwację, włącznie z usuwa- niem worka na pył, wolno wykonywać wyłącznie kompetent- nym osobom, dysponującym odpowiednimi środkami ochrony. Urządzenia nie wolno włączać, zanim nie zostanie zainstalo- wany kompletny system ltracyjny i dopóki nie zostanie spraw- dzone działanie regulatora strumienia objętości. Za pomocą tego urządzenia można odsysać wszystkie rodzaje pyłów aż do klasy M. Stosowanie worka zbiorczego pyłu wy- magane jest na mocy prawa.I 81

Przyporządkowanie maks. średnicy węża ssącego do zabez-pieczonej objętości odsysania urządzenia ostrzegawczego (tylko odkurzacze klasy M)OSTRZEŻENIE!Niebezpieczeństwozestronyprąduelektrycznegoc Nigdy nie wolno ciągnąć urządzenia ani podnosić go za przewód zasilający.c Urządzenia w celu wyczyszczenia nie wolno zanurzać w wodzie ani myć go strumieniem wody. c Przed przystąpieniem do jakichkolwiek interwencji przy urządzeniu lub w czasie, gdy pozostaje ono bez nadzoru, wtyczkę sieciową należy zawsze wyciągnąć z gniazdka ściennego.c Przewód zasilający należy zawsze sprawdzić pod kątem ew. uszkodzeń, takich jak pęknięcia lub oznaki starzenia. Przed przystąpieniem do dalszego użytkowania taki prze-wód należy wymienić.c Aby zapobiec wszelkim zagrożeniom w przypadku jeżeli przewód zasilający jest uszkodzony, jego wymianę należy zlecić producentowi, serwisowi technicznemu lub odpo- wiedniej osobie wykwalikowanej.c W przypadku korzystania z przedłużacza elektryczne-go należy sprawdzić, czy ułożony jest on na suchej po-wierzchni i czy jest chroniony przed rozpryskami wody. c Gniazdo zasilające w odkurzaczu wolno wykorzystywać wyłącznie do celów określonych w instrukcji obsługi. Pro-ducent nie ponosi odpowiedzialności za szkody wynikłe z użytkowania niezgodnego z przeznaczeniem, nieprawi- dłowej obsługi lub niefachowej naprawy. Z uszkodzonych przedłużaczy korzystać nie wolno.c Napięcie wskazane na tabliczce znamionowej musi być zgodne z napięciem sieciowym.4. DEKLARACJAZGODNOŚCIUEUrządzeń elektrycznych nie wolno usuwać razem z odpadami domowymi.Zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elek- tronicznego (WEEE) i w związku z zaimplemen-towaniem jej do prawa krajowego, zużyty sprzęt elektryczny musi być zbierany oddzielnie i prze-kazywany do utylizacji w sposób przyjazny dla środowiska.Zużyty sprzęt elektryczny i elektroniczny zawiera cenne mate-riały nadające się do recyklingu, które powinny być oddawane do przetwarzania. Nie wolno pozwolić, aby akumulatory, baterie, olej i podobne substancje przedostawały się do środowiska. Dla-tego zużyty sprzęt elektryczny i elektroniczny prosimy usuwać za pośrednictwem odpowiednich systemów zbiórki.

DeklaracjazgodnościUE Ze względu na swoją koncepcję i budowę, wymieniona poniżej maszyna spełnia stosowne podstawowe wyma-gania dyrektyw UE w zakresie bezpieczeństwa i ochrony zdrowia.Jeśli maszyna zostanie zmodykowana przez klienta, niniejsza deklaracja zgodności traci swoją ważność.Produkt: Odkurzacz do pracy na mokro i na suchoTyp: ESS 35 LP (09932000) / ESS 35 MP (09931000)Stosowne dyrektywy UE:2014/30/UE2011/65/UE (RoHS)2006/42/WEZastosowane normy zharmonizowane:EN 60335 -1:2012EN 60335 -69: 2012EN 62233: 2008 EN 55014-1:2017EN 55014-2:2015 EN 61000-3-2:2019EN 61000-3-3:2013Elektrowerkzeuge GmbH, 08309 Eibenstock / Germany03/2022Lothar Lässig Frank MarkertGeneral Manager Head of Engineering ZABEZPIECZONAOBJĘTOŚĆODSYSANIA82 I1. Przełącznik wybierakowy do nastawiania średnicy używanego węża (tylko odkurzacze klasy M)2. Wł./ wył funkcji czyszczenia wraz z kontrolkami (włącznie) 3. Kontrolka ostrzegawcza oraz sygnał dźwiękowy prędkość powietrza <20 m/s (tylko odkurzacze klasy M)4. WYŁ. urządzenia5. Praca standardowa6. Praca automatyczna z podłączonym narzędziem7. Gniazdo zasilające

6. OBSŁUGA6.1PrzedkażdymuruchomieniemPrzed każdym uruchomieniem należy sprawdzić, czy odku-rzacz, zasilający przewód sieciowy, wąż ssący i akcesoria są nieuszkodzone. Należy również sprawdzić, czy założony jest wkład ltra i czy nie jest on uszkodzony. m Należy sprawdzić, czy elektronarzędzia podłączone do gniazda zasilającego w odkurzaczu nie są włączone. W czasie, gdy wtyczka sieciowa jest umieszczona w gnieź-dzie zasilającym w odkurzaczu, znajduje się ono pod na-pięciem, niezależnie od pozycji przełącznika.6.2astawianieśrednicywęża(tylkoodkurzaczeklasyM) Aby urządzenie ostrzegawcze (3) funkcjonowało w sposób przepisowy, średnicę używanego węża należy zawsze nasta-wić za pomocą przełącznika obrotowego (1).6.3Stałeczyszczenieltra Odkurzacz wyposażony jest w zawory elektromagnetyczne, które oczyszczają wkład ltracyjny za pomocą zwrotnego płu-kania powietrzem. W każdym cyklu czyszczenia obie komory wkładu ltracyjnego są czyszczone po 2 razy. Czyszczenie odbywa się w sposób automatyczny każdorazowo przez 45 sekund po zakończeniu ostatniego cyklu czyszczenia.Jeżeli ze względu na niski poziom emisji pyłu, czyszczenie ciągłe nie jest konieczne, można je wyłączyć, poprzez dezak-tywację funkcji czyszczenia (2). Czyszczenie jest aktywne, gdy na panelu sterowania pali się kontrolka (2).Podczas pracy nad głową, np. z użyciem szlierek do ścian i sutów typu „żyrafa”, należy zwrócić uwagę na to, aby podczas przerw w czyszczeniu na krótko zredukować siłę ssącą odku-rzacza. W ten sposób można ściągnąć narzędzie z sutu. W przypadku niewielkich ilości kurzu, czyszczenie może zostać wyłączone.6.4Zakładanieworkaltracyjnegozwłókniny(Patrz: il. 4-6)1. Zwolnić zapięcie hakowe i zdjąć głowicę silnika.2. Nasadzić worek ltracyjny. 3. Założyć głowicę silnika i zamocować ją za pomocą zapięć hakowych.6.5Zakładanieworkanaodpady(Patrz: il. 24-26)1. Zwolnić zapięcie hakowe i zdjąć głowicę silnika.2. Założyć worek na odpady i wywinąć go wokół krawędzi po-jemnika. Należy pamiętać, że umieszczone nad kołnierzem otwory mu-szą zostać nasunięte na elektrody czujnika odcięcia dopływu wody.5. WSKAŹNIKIORAZELEMENTYSTERUJĄCE I 83 pojemnik (rys. 19), wyczyścić wilgotną ściereczką i wysuszyć. Wyjąć głowicę silnika z wkładem ltrującym z pojemnika w celu wysuszenia, wysuszyć również akcesoria ssące. 6.9Pracazudziałemelektronarzędzi Il. 7, 40 m Należy sprawdzić, czy podłączone do prądu elektrona- rzędzia nie są włączone. W czasie, gdy wtyczka sieciowa jest umieszczona w gnieździe zasilającym w odkurzaczu, znajduje się ono pod napięciem, niezależnie od pozycji przełącznika.

1. Od węża ssącego odłączyć kolanko

2. Od kolanka odłączyć złączkę wkręcaną

3. Przejściówkę narzędzia nasunąć na złączkę węża ssącego

4. Złączkę wkręcaną nasunąć na przejściówkę narzędzia i

5. Przejściówkę narzędzia wsunąć w otwór w elektronarzędziu.

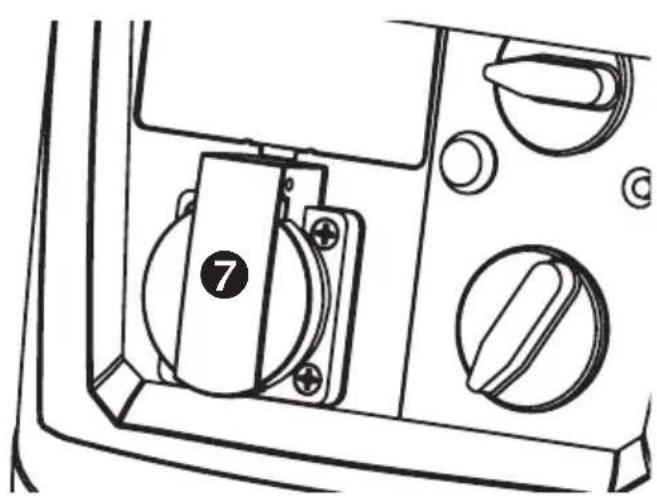

6. Wtyczkę elektronarzędzia należy umieścić w gnieździe za-

silającym (7) odkurzacza.

7. Przełącznik wybierakowy odkurzacza ustawić na tryb auto-

matyczny (6). Odkurzacz w tym momencie znajduje się w trybie gotowości i uruchamia się dopiero po włączeniu elektronarzędzia podłą- czonego do gniazda zasilającego w odkurzaczu (7). Wyłącza się w 5 s po wyłączeniu tegoż elektronarzędzia. 6.10Wyłączanieodkurzacza Przełącznik obrotowy ustawić w pozycji „OFF” (WYŁ.) (5). Od- kurzacz zostaje w tym momencie wyłączony. Po wyłączeniu należy wyciągnąć wtyczkę sieciową i zwinąć kabel zasilający odkurzacza. Przewód zasilający może zostać nawinięty np. wokół uchwy- tu do prowadzenia odkurzacza lub wokół haków do zwijania węża. Rurę ssącą umocować, wkładając ją do gniazda akcesoriów na tylnej ściance pojemnika. 6.11Pozakończeniupracy Pojemnik opróżnić, a odkurzacz wyczyścić wewnątrz i na ze- wnętrz poprzez odessanie i przetarcie go wilgotną szmatką.

7. CZYSZCZENIE I KONSERWACJA

Należy zagwarantować, aby podczas wykonywania zabiegów konserwacyjnych i pielęgnacyjnych, odkurzacz był zawsze wy- łączony i odłączony od sieci elektrycznej. Kwasy, aceton, roz- puszczalniki i środki pielęgnacyjne zawierające silikon mogą uszkadzać podzespoły odkurzacza. W celu przeprowadzenia konserwacji przez użytkownika, od- kurzacz musi być rozebrany, wyczyszczony i zakonserwowa- ny. Na tyle, na ile jest to wykonalne należy to robić bez stwa- rzania jakichkolwiek zagrożeń dla personelu konserwacyjnego oraz dla innych osób. Odpowiednie środki ostrożności obejmu- ją dekontaminację przed demontażem, zapewnienie lokalnej, wymuszonej wentylacji z ltracją powietrza w miejscu demon- tażu odkurzacza, oczyszczenie obszaru konserwacyjnego i

3. Worek na odpady rozciągnąć po stronie wewnętrznej po-

jemnika w taki sposób, aby utracić możliwie jak najmniej- szą część jego pojemności.

4. Założyć głowicę silnika i zamocować za pomocą zapięć

hakowych. 6.6Włączanieodkurzacza Urządzenia pozwala na stosowanie dwóch trybów roboczych. - Tryb standardowy (5): Odkurzacz włącza się natychmiast. - Tryb automatyczny (6): Odkurzacz znajduje się w trybie gotowości do podłączenia elektronarzędzi i uruchamia się dopiero po włączeniu elektronarzędzia podłączonego do gniazda zasilającego w odkurzaczu (7). Wyłącza się w 5 s po wyłączeniu tegoż elektronarzędzia. W obu trybach pracy moc odkurzacza może być regulowana bezstopniowo w zakresie od 100% do 50%. Podłączyć wtyczkę sieciową urządzenia. Przełącznik obrotowy urządzenia przestawić w jeden z dwóch trybów roboczych.

6.7 Odpylanie na sucho

Patrz: il. . 3-11. Aby zapobiec przywieraniu i osadzaniu się pyłu, przed przy- stąpieniem odkurzania należy sprawdzić, czy wkład ltrujący, odkurzacz i używane akcesoria są suche. Do odkurzania na sucho zaleca się stosowanie worka ltra- cyjnego z włókniny nr kat.: 35362000 lub worka na odpady nr kat. 35364000. Worek ltracyjny i worek na odpady należy stosować wyłącz- nie w połączeniu z wkładem ltracyjnym nr kat.: 35361000. Za pomocą odkurzacza ESS 35MP mogą być odsysane wszystkie rodzaje pyłu do klasy M włącznie. Używanie worka do zbierania pyłu podczas odsysania pyłu klasy M jest wymagane na mocy prawa.

6.8 Odpylanie na mokro

m W przypadku wydostawania się piany lub cieczy, odkurzacz należy natychmiast wyłączyć. Patrz il. 12-19 m Przed przystąpieniem do odkurzania należy sprawdzić, czy elektrody czujnika stanu napełnienia wodą (il. 39) są czyste i czy zetknęły się ze stykami odbierającymi w głowicy silni- ka. Wkład ltracyjny przystosowany jest do odkurzania na mokro i musi być zainstalowany, aby chronić silnik przed cząstkami gruboziarnistymi. W momencie, gdy pojemnik jest zapełniony, wbudowany czujnik w sposób automatyczny wyłącza silnik. W przypadku odsysania głównie wody, zaleca się wyłącze- nie funkcji czyszczenia (2) odkurzacza. przypadku cieczy nieprzewodzących (np. chłodziwa wier- tarskiego) urządzenie po napełnieniu pojemnika nie wyłą- cza się. Poziom napełnienia należy sprawdzać w regular- nych odstępach czasu i odpowiednio opróżniać pojemnik. Po odkurzeniu na mokro należy wyczyścić główny element l- trujący za pomocą urządzenia do czyszczenia ltrów, opróżnić84 I stosowanie odpowiednich środków ochrony indywidualnej. Przynajmniej raz w roku producent lub osoba poinstruowana musi przeprowadzić testy ltracji pyłu, m.in. pod kątem uszko- dzeń ltra, szczelności odkurzacza i działania osprzętu steru- jącego. ŚrodkiostrożnościdlaodkurzaczyklasyM Zewnętrzna część odkurzacza powinna zostać oczyszczona za pomocą odpylania i wytarta do czysta lub przed usunięciem z obszaru niebezpiecznego zabezpieczona za pomocą mate- riałów szczelnych. Wszystkie części odkurzacza, w momencie gdy są zabierane z obszaru zanieczyszczonego, muszą być uważane za zanieczyszczone. W celu zapobieżenia rozprze- strzenianiu się pyłu, należy podjąć stosowne środki ostrożno- ści. Podczas wykonywania prac konserwacyjnych lub napraw- czych, wszystkie zanieczyszczone elementy, których nie można w zadowalający sposób oczyścić, muszą zostać prze- kazane do utylizacji. Takie przedmioty muszą być przekazy- wane do utylizacji w nieprzepuszczalnych workach, w zgodzie z obowiązującymi przepisami dotyczącymi usuwania takich odpadów. 7.1Wymianaworkaltracyjnegozwłókniny Patrz il. 8-11, 4-5

1. Wąż ssawny zamknąć za pomocą korka.

2. Zwolnić zapięcie hakowe i zdjąć głowicę silnika.

3. Worek ltracyjny z włókniny zdjąć z kołnierza i szczelnie

zamknąć za pomocą korka.

4. Zużyte worki ltracyjne z włókniny należy przekazać do

utylizacji w sposób zgodny z obowiązującymi przepisami.

5. Nasadzić nowy worek ltracyjny z włókniny i zatrzasnąć

6. Założyć głowicę silnika i zamocować za pomocą zapięć

7.2 Wymiana worka na odpady

1. Wąż ssawny zamknąć za pomocą korka.

2. Włączyć ponownie odkurzacz i zaczekać przez cykl czysz-

czenia, aż z wkładu ltra usunięte zostaną resztki pyłu. Następnie odkurzacz odłączyć od gniazda sieciowego. Aby mieć pewność, że pył osadzi się w pojemniku, należy od- czekać ok. 30 s.

3. Worek na odpady zdjąć z kołnierza i szczelnie zamknąć za

4. Worek na odpady szczelnie zacisnąć za pomocą dołączo-

nej opaski kablowej.

5. Zużyte worki na odpady należy przekazywać do utylizacji w

sposób zgodny z obowiązującymi przepisami.

6. Założyć nowy worek na odpady i wywinąć go wokół kra-

wędzi pojemnika. Należy pamiętać, że umieszczone nad kołnierzem otwory muszą zostać nasunięte na elektrody czujnika odcięcia dopływu wody.

7. Założyć głowicę silnika i zamocować za pomocą zapięć

7.3 Czyszczenie elektrod

Patrz il. 39 Elektrody należy oczyścić za pomocą szczotki lub szmatki. 7.4Czyszczenieltrapowietrzachłodzącego Patrz il. 38 Aby zagwarantować wystarczające chłodzenie silnika, należy zwracać uwagę na czystość ltra powietrza chłodzącego. W przeciwnym razie może dojść do przegrzania i w konsekwencji do zadziałania wyłącznika termicznego. Filtr powietrza chłodzącego należy odessać za pomocą odku- rzacza. 7.5Wymianawkładultracyjnego Patrz il. 29-35 Narzędzie specjalne do wymiany ltra jest umocowane na tyl- nej stronie podwozia.

1. Poluzować 6 śrub na dolnej stronie głowicy silnika z wzdłuż

pierścienia mocującego. (Nie wykręcać ich całkowicie.)

2. Pierścień mocujący poluzować poprzez pokręcanie i zdjąć.

3. Wyjąć wkład ltracyjny, bezzwłocznie zamknąć go w py-

łoszczelnym worku z tworzywa sztucznego, a następnie przekazać do utylizacji w sposób zgodny z obowiązującymi przepisami.

4. Założyć nowy wkład ltracyjny nr kat.: 35361000.

5. Umocować pierścień mocujący i zablokować go poprzez

6. Dokręcić wszystkie 6 śrub.

7.6Czyszczenieltrapowietrzaodlotowego Patrz il. 36-37

1. Wyciągnąć kasetę ltracyjną z tylnej strony głowicy silnika i

wyjąć ltr powietrza odlotowego.

2. Filtr powietrza odlotowego oczyścić (odessać, wypłukać)

lub wymienić na nowy.

3. Założyć nowy lub oczyszczony ltr powietrza odlotowego

oraz nową kasetę ltracyjną w głowicy silnika. 7.7Czyszczeniewkładultracyjnego

1. Zdjąć wąż ssawny.

2. Wąż ssawny zamknąć za pomocą korka.

3. Włączyć odkurzacz i zaczekać przez cykl czyszczenia, aż z

wkładu ltra usunięte zostaną resztki pyłu. Jeżeli w tym momencie ltr nie będzie jeszcze czysty, należy ponownie włączyć odkurzacz i odczekać, aż wykonany zosta- nie kolejny cykl czyszczenia.

Wyjąć wąż ssawny, a króciec ssawny zamknąć za pomocą nasadki. Akcesoria umieścić w znajdującym się z tyłu odkurzacza schowku na akcesoria. Wąż ssawny owinąć wokół odkurza- cza, posługując się w tym celu hakami do mocowania węża.I 85

10.USUWANIEBŁĘDÓWIUSTEREK

Należy zagwarantować, aby podczas wykonywania napraw, odkurzacz był zawsze wyłączony i odłączony od sieci elektrycznej. Zakłócenia funkcjonowania nie zawsze są spowodowane usterkami odkurzacza. Zakłócenie Przyczyna Usuwanie zakłóceń Osłabienie siły ssącej Zabrudzony ltr główny Wąż ssawny zamknąć za pomocą korka i spróbować odkurzacz włączyć ponownie. Zacze- kać przez cykl czyszczenia, aż wkład ltra zosta- nie oczyszczony. Zapełniony worek ltracyjny Wymienić Zapełniony pojemnik Opróżnić Zatkana ssawka, rura lub wąż Wyczyścić Zatkany króciec pojemnika/ kołnierz worka ltrującego Wyczyścić Odkurzacz nie daje się uruchomić Wtyczka sieciowa nie została umieszczona w gniazdku Wtyczkę umieścić w gnieździe ściennym Brak napięcia w sieci Sprawdzić bezpiecznik Uszkodzony przewód zasilający Wymienić na nowy Uszkodzony czujnik poziomu wody Opróżnić pojemnik i oczyścić elektrody Przełącznik wybierakowy trybu roboczego ustawiony w pozycji „Auto” patrz: „5. Włączanie odkurzacza” Odkurzacz ustawiony w trybie „Auto” nie daje się uruchomić przy włączaniu nar- zędzia. Wtyczka elektronarzędzia nie została umieszczona w gniazdku odkurzacza Wtyczkę umieścić w gnieździe zasilającym odkur- zacza Narzędzie nie pobiera mocy minimalnej, wynoszącej 20 W, przez co odkurzacz nie rozpoznaje go. Odkurzacz uruchomić w trybie pracy ciągłej Worek na odpady jest zasysany do wkładu ltracyjnego Worek na odpady nie został prawidłowo założony i rozłożony. Worek na odpady umieścić całkowicie nad krawędzią pojemnika i docisnąć kołnierz całkowicie do uchwytu, a znajdujące się tam otwory muszą zostać nasunięte na elektrody czujnika odcięcia dopływu wody. Odkurzacz klasy M: obecność pyłu w po- jemniku po założeniu worka ltracyjnego Worek ltrujący nie został prawidłowo zamontowany. Worek ltracyjny docisnąć całkowicie do kołnierza worka ltracyjnego. Odkurzacz klasy M: Urządzenie ostrzegawcze reaguje w sposób trwały. Wkład ltracyjny jest zatkany Wąż ssawny zamknąć za pomocą korka i spróbować odkurzacz włączyć ponownie. Zacze- kać przez cykl czyszczenia, aż wkład ltra zosta- nie oczyszczony. Wąż ssawny jest zatkany Usunąć z węża zassany materiał Zapełniony pojemnik Pojemnik opróżnić Wybrana została błędna średnica węża Nastawić prawidłową średnicę węża.

11. ORYGINALNE AKCESORIA

Nazwa artykułu Właściwości szczególne Nr katalogowy Wkład ltra HEPA 13 35361000 Worek ltracyjny z włókniny (opakowanie = 5 szt.)

Worek na odpady (opakowanie = 5 szt.)

Końce węża wsunąć jeden w drugi tak, aby zapobiec wydosta- waniu się cząsteczek brudu. Kabel odkurzacza owinąć wokół uchwytu do prowadzenia od- kurzacza lub wokół haków do zwijania węża. Podczas transportu za pomocą pojazdów, należy zwrócić uwagę na to, czy odkurzacz jest zgodnie z obowiązującymi wytycznymi zabezpieczony przed ześlizgnięciem się i prze- wróceniem się.

m Odkurzacz, który nie został prawidłowo naprawiony, stano- wi zagrożenie dla użytkownika! Przeprowadzenienaprawnależyzlecaćwyłącznieperso- nelowiwykwalikowanemu,np.serwisowiklienta.Należy stosowaćwyłącznieoryginalneczęścizamienne.86 I
