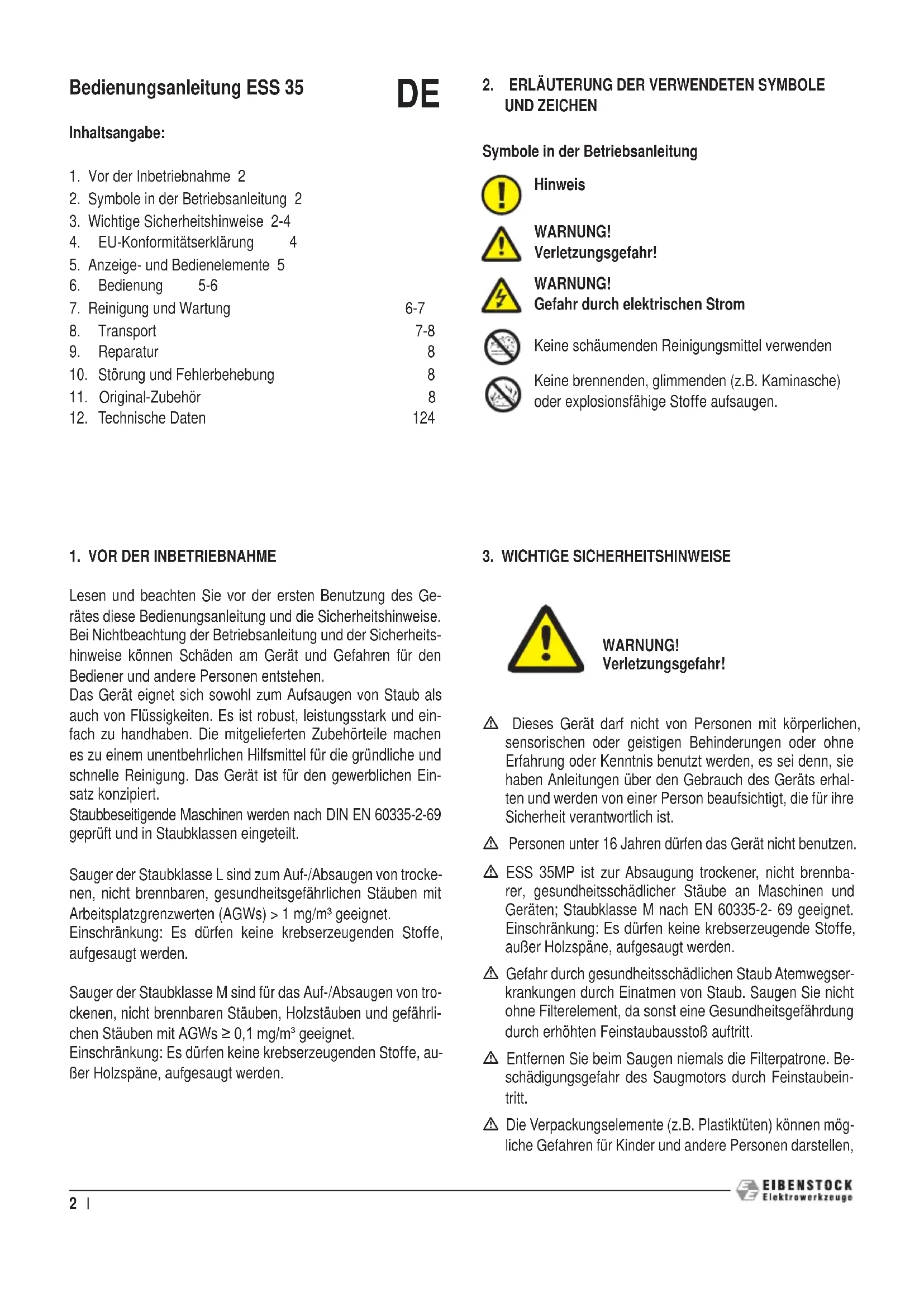

BEDIENUNGSANLEITUNG ESS 35LP Eibenstock

DE Original Bedienungsanleitung 2 - 8

3. WICHTIGE SICHERHEITSHINWEISE

2. ERLÄUTERUNG DER VERWENDETEN SYMBOLE

UND ZEICHEN WARNUNG! Verletzungsgefahr! Symbole in der Betriebsanleitung WARNUNG! Verletzungsgefahr! WARNUNG! Gefahr durch elektrischen Strom Keine schäumenden Reinigungsmittel verwenden Keine brennenden, glimmenden (z.B. Kaminasche) oder explosionsfähige Stoffe aufsaugen. m Dieses Gerät darf nicht von Personen mit körperlichen, sensorischen oder geistigen Behinderungen oder ohne Erfahrung oder Kenntnis benutzt werden, es sei denn, sie haben Anleitungen über den Gebrauch des Geräts erhal- ten und werden von einer Person beaufsichtigt, die für ihre Sicherheit verantwortlich ist. m Personen unter 16 Jahren dürfen das Gerät nicht benutzen. m ESS 35MP ist zur Absaugung trockener, nicht brennba- rer, gesundheitsschädlicher Stäube an Maschinen und Geräten; Staubklasse M nach EN 60335-2- 69 geeignet. Einschränkung: Es dürfen keine krebserzeugende Stoffe, außer Holzspäne, aufgesaugt werden. m Gefahr durch gesundheitsschädlichen Staub Atemwegser- krankungen durch Einatmen von Staub. Saugen Sie nicht ohne Filterelement, da sonst eine Gesundheitsgefährdung durch erhöhten Feinstaubausstoß auftritt. m Entfernen Sie beim Saugen niemals die Filterpatrone. Be- schädigungsgefahr des Saugmotors durch Feinstaubein- tritt. m Die Verpackungselemente (z.B. Plastiktüten) können mög- liche Gefahren für Kinder und andere Personen darstellen,

1. VOR DER INBETRIEBNAHME

Lesen und beachten Sie vor der ersten Benutzung des Ge- rätes diese Bedienungsanleitung und die Sicherheitshinweise. Bei Nichtbeachtung der Betriebsanleitung und der Sicherheits- hinweise können Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen. Das Gerät eignet sich sowohl zum Aufsaugen von Staub als auch von Flüssigkeiten. Es ist robust, leistungsstark und ein- fach zu handhaben. Die mitgelieferten Zubehörteile machen es zu einem unentbehrlichen Hilfsmittel für die gründliche und schnelle Reinigung. Das Gerät ist für den gewerblichen Ein- satz konzipiert. Staubbeseitigende Maschinen werden nach DIN EN 60335-2-69 geprüft und in Staubklassen eingeteilt. Sauger der Staubklasse L sind zum Auf-/Absaugen von trocke- nen, nicht brennbaren, gesundheitsgefährlichen Stäuben mit Arbeitsplatzgrenzwerten (AGWs) > 1 mg/m³ geeignet. Einschränkung: Es dürfen keine krebserzeugenden Stoffe, aufgesaugt werden. Sauger der Staubklasse M sind für das Auf-/Absaugen von tro- ckenen, nicht brennbaren Stäuben, Holzstäuben und gefährli- chen Stäuben mit AGWs ≥ 0,1 mg/m³ geeignet. Einschränkung: Es dürfen keine krebserzeugenden Stoffe, au- ßer Holzspäne, aufgesaugt werden. Bedienungsanleitung ESS 35 Inhaltsangabe:

1. Vor der Inbetriebnahme 2

2. Symbole in der Betriebsanleitung 2

3. Wichtige Sicherheitshinweise 2-4

4. EU-Konformitätserklärung 4

5. Anzeige- und Bedienelemente 5

7. Reinigung und Wartung 6-7

10. Störung und Fehlerbehebung 8

11. Original-Zubehör 8

12. Technische Daten 124

Hinweis DEI 3 die sich ihren Handlungen nicht bewusst sind.Für Tiere unzugänglich aufbewahren. m Jeder nicht bestimmunsgemäße Gebrauch kann eine Ge- fahr darstellen und ist daher zu vermeiden. m Das Gerät muss vor dem Gebrauch korrekt montiert wer- den. Ferner ist zu prüfen, dass die Filterelemente (z.B. Fil- terpatrone, etc.) korrekt montiert und leistungsfähig sind. m Prüfen, dass die Steckdose mit dem Stecker des Gerätes konform ist. m Bei Betrieb des Gerätes ist es zu vermeiden, die Ansaug- öffnung in die Nähe empndlicher Körperteile wie Augen, Mund, Ohren, etc. zu bringen. m Dieser Sauger ist zur Nass- und Trockenreinigung von Bo- den- und Wandächen bestimmt. m Explosions- und Brandgefahr! Folgende Stoffe dürfen nicht gesaugt werden:

• brennbare oder explosive Lösungsmittel

• mit Lösungsmittel getränkte Stoffe

• explosionsgefährliche Stäube

• Flüssigkeiten wie Benzin, Öl, Alkohol, Verdünnung

• Stoffe, die heißer als 45 °C sind m Das Gerät ist nicht geeignet für Umgebungen, die gegen elektrostatische Entladungen geschützt sind. m Nur das mit dem Gerät mitgelieferte Originalzubehör ver- wenden. m Das laufende Gerät nicht unbeaufsichtigt lassen. m Bei einem Auslaufen von Flüssigkeit oder Schaum sofort ausschalten. m Keine aggressiven Flüssigkeiten aufsaugen, da diese das Gerät beschädigen könnten. m Zulässige Umgebungstemperatur -10 °C - +30 °C m Wartungen und Reparaturen müssen immer von Fachper- sonal ausgeführt werden; eventuell beschädigte Teile sind nur durch Originalersatzteile zu ersetzen. m Jede Veränderung des Gerätes ist verboten. Die Änderung kann neben dem Verfall der Garantie Brände und Verlet- zungen, auch tödliche, für den Benutzer zur Folge haben. m Der Hersteller übernimmt keine Haftung für Schäden, die als eine Folge der Nichtbeachtung dieser Bedienungsan- leitung oder bei einem Missbrauch des Gerätes Schäden an Gegenständen oder Personen verursachen.

WARNUNG: Dieses Gerät enthält gesundheitsgefährliche Stäube. Entleerung und Wartung, einschließlich der Entfer- nung des Staubbeutels, dürfen nur von sachkundigen Perso- nen vorgenommen werden, die geeignete Schutzausrüstung tragen. Nicht einschalten, bevor das komplette Filtersystem installiert ist. Mit diesem Gerät können alle Arten von Stäuben bis Staub- klasse L aufgesaugt werden. WARNUNG: Dieses Gerät enthält gesundheitsgefährliche Stäube. Entleerung und Wartung, einschließlich der Entfer- nung des Staubbeutels, dürfen nur von sachkundigen Perso- nen vorgenommen werden, die geeignete Schutzausrüstung tragen. Nicht einschalten,bevor das komplette Filtersystem installiert ist und die Funktion der Volumenstromkontrolle über- prüft wurde. Mit diesem Gerät können alle Arten von Stäuben bis Staub- klasse M aufgesaugt werden. Die Verwendung eines Staub- sammelbeutels ist gesetzlich vorgeschrieben.4 I

Zuordnung des max. Saugschlauchdurchmessers zum abgesi-cherten Absaugvolumen der Warneinrichtung (Nur M-Sauger)WARNUNG!Gefahr durch elektrischen Stromc Gerät niemals an der Anschlussleitung ziehen oder heben.c Gerät zur Reinigung nicht in Wasser eintauchen oder mit einem Wasserstrahl waschen.c Vor jeder Art von Eingriff oder wenn das Gerät unbeauf-sichtigt ist, immer den Stecker aus der Steckdose ziehen.c Anschlussleitung immer auf Schäden wie Risse oder Al-terserscheinungen kontrollieren. Kabel vor einer weiteren Benutzung ersetzen.c Wenn die Anschlussleitung beschädigt ist, ist es vom Hersteller, seinem technischen Service oder von einer qualizierten Person zu ersetzen, so dass jeder Gefahr vorgebeugt wird.c Bei der Benutzung einer elektrischen Verlängerungslei-tung ist zu prüfen, dass diese auf trockenen Flächen auf-liegt und vor Spritzwasser geschützt ist.c Steckdose am Sauger nur für die in der Bedienungsan-leitung festgelegten Zwecke verwenden. Bei Zweckent-fremdung, unsachgemäßer Bedienung oder nicht fachge-rechter Reparatur übernimmt der Hersteller keine Haftung für Schäden. Keine beschädigten Verlängerungsleitungen verwenden.c Die Spannung auf dem Typenschild muss mit der Netz-spannung übereinstimmen.4. EU-KONFORMITÄTSERKLÄRUNGElektrogeräte nicht mit dem Hausmüll entsorgen.In Übereinstimmung mit der Europäischen Richtlinie 2012/19/EU über Elektro- Elektronik- Altgeräte (WEEE) und ihrer Einführung in das Landesrecht, müssen Elektro-Altgeräte getrennt gesammelt und einer umweltfreundlichen Ent-sorgung übergeben werden.Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte ent-sorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

EU-Konformitätserklärung Die nachfolgend genannte Maschine entspricht aufgrund Ihrer Konzipierung und Bauart den einschlägigen, grund-legenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien.Bei Änderung der Maschine durch den Kunden verliert diese Erklärung ihre Gültigkeit.Produkt: Nass- und TrockensaugerTyp: ESS 35 LP (09932000) / ESS 35 MP (09931000)Einschlägige EU-Richtlinien:2014/30/EU2011/65/EU (ROHS)2006/42/EGAngewandte harmonisierte Normen:EN 60335-1: 2012EN 60335-2-69: 2012EN 62233: 2008 EN 55014-1:2017EN 55014-2:2015 EN 61000-3-2:2019EN 61000-3-3:2013Elektrowerkzeuge GmbH, 08309 Eibenstock / Germany03/2022Lothar Lässig Frank MarkertGeneral Manager Head of EngineeringABGESICHERTE ABSAUGVOLUMENI 5 1. Wahlschalter für Schlauchdurchmesser (Nur M-Sauger)2. Reinigungsfunktion Ein /Aus (inkl.) Kontrollleuchte 3. Warnleuchte und Hupe Luftgeschwindigkeit <20m/s (Nur M-Sauger)4. Gerät AUS5. Standardbetrieb6. Automatikbetrieb mit angeschlossenem Werkzeug7. Steckdose

6. BEDIENUNG6.1 Vor jeder InbetriebnahmeStellen sie vor jeder Inbetriebnahme sicher, dass Sauger, Netzanschlussleitung, Saugschlauch und Zubehör nicht be-schädigt sind. Ebenfalls muss sichergestellt sein, dass die Filterpatrone ein-gesetzt und nicht beschädigt ist. m Achten Sie darauf, dass eingesteckte Elektrowerkzeuge nicht angeschaltet sind. Die Steckdose am Sauger steht bei eingestecktem Netzstecker unabhängig von der Schal-terstellung unter Spannung.6.2 Schlauchdurchmesser einstellen (Nur M-Sauger)Damit die Warneinrichtung (3) vorschriftsgemäß funktioniert,muss immer der kleinste Querschnitt im Absaugsystem incl. Adapter am Drehschalter (1) eingestellt werden.6.3 Permanente FilterabreinigungDer Sauger ist mit elektromagnetischen Ventilen ausgestattet, welche die Filterpatrone durch Luftrückspülung reinigen. Jeder Reinigungszyklus reinigt die beiden Kammern der Filterpatrone je 2-mal ab. Die Reinigung erfolgt automatisch alle 45 Sekun-den nach dem letzten Reinigungszyklus.Sollte eine kontinuierliche Abreinigung aufgrund eines gerin-gen Staubaufkommens nicht notwendig sein, können Sie diese durch das deaktivieren der Reinigungsfunktion (2) abschalten. Die Reinigung ist aktiv, wenn die Kontrollleuchte (2) auf dem Bedienpanel leuchtet.Beim Überkopfarbeiten mit z.B. Langhalsschleifern ist darauf zu achten, dass während des Reinigungsintervalls die Ansau-gung durch den Sauger kurzzeitig reduziert wird. Hierdurch kann das Werkzeug von der Decke abfallen. Bei geringen Staubmengen kann die Reinigung abgeschaltet werden.6.4Vliesltertüteeinsetzen(Siehe Abb. 4-6)1. Verschlusslaschen entriegeln und Motorkopf abnehmen2. Vliesltertüte aufstecken. 3. Motorkopf aufsetzen und mit Verschlusslaschen verriegeln.6.5 Entsorgungsbeutel einsetzen (Siehe Abb. 24-26)1. Verschlusslaschen entriegeln und Motorkopf abnehmen2. Entsorgungsbeutel aufstecken und über Behälterrand stülpen. Hierbei beachten, dass die vorgesehenen Löcher oberhalb des Flansches über die Elektroden der Wasser-abschaltung gestülpt werden müssen.3. Den Entsorgungsbeutel an die Behälterinnenseite strei-chen, um möglichst wenig Volumen zu verlieren.4. Motorkopf aufsetzen und mit Verschlusslaschen verriegeln.5. ANZEIGE- UND BEDIENELEMENTE 6 I

6.9 Arbeiten mit Elektrowerkzeug

Abb. 7, 40 m Achten Sie darauf, dass eingesteckte Elektrowerkzeuge nicht angeschaltet sind. Die Steckdose am Sauger steht bei eingestecktem Netzstecker unabhängig von der Schal- terstellung unter Spannung.

1. Entfernen sie den Krümmer vom Saugschlauch

2. Entfernen sie die Verschlussmuffe vom Krümmer

3. Stecken sie den Werkzeugadapter auf die Schlauchmuffe

4. Stecken sie die Verschlussmuffe über den Werkzeugadap-

ter und verriegeln diesen.

5. Stecken sie den Werkzeugadapter in die am Elektrowerk-

zeug vorgesehen Öffnung.

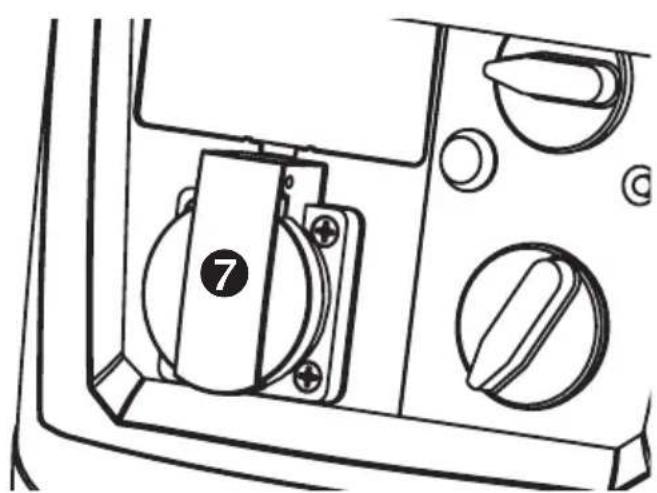

6. Stecken Sie das Elektrowerkzeug in die Steckdose (7) des

7. Stellen sie den Bedienschalter am Sauger auf Automatik-

betrieb (6). Der Sauger ist nun im Bereitschaftsbetrieb geht erst beim Anschalten eines in der Steckdose (7) eingesteckten Elektro- werkzeuges an und schaltet 5 Sec. nach Abschalten dieses wieder ab.

6.10 Sauger ausschalten

Drehschalter in Stellung „OFF“ (5) bringen. Der Sauger ist nun ausgeschaltet. Nach dem Ausschalten den Netzstecker ziehen und die Anschlussleitung vom Sauger her aufwickeln. Die Anschlussleitung kann z.B. über den Schubbügel oder den Schlauchhaken gewickelt werden. Saugrohr durch Einstecken in das Zubehördepot an der Behäl- ter-Rückwand xieren.

6.11 Nach dem Betrieb

Behälter entleeren und Sauger außen absaugen sowie innen und außen durch Abwischen mit einem feuchten Tuch reinigen.

7. REINIGUNG UND WARTUNG

Stellen Sie sicher, dass der Sauger zur Pege und Wartung stets ausgeschaltet und vom Netz getrennt ist. Säure, Azeton, Lösungsmittel und silikonhaltige Pegemittel können Sauger- teile beschädigen. Zur Wartung durch den Benutzer muss der Sauger ausein- andergenommen, gereinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Gefahr für das Wartungs- personal und andere Personen hervorzurufen. Geeignete Vorsichtsmaßnahmen umfassen Dekontamination vor dem Auseinandernehmen, Vorsorge für örtliche gelterte Zwangs- entlüftung dort, wo der der Sauger demontiert wird, Reinigung des Wartungsbereichs und geeignete persönliche Schutzaus- rüstung. Mindestens einmal jährlich ist vom Hersteller oder einer un- terwiesenen Person eine staubtechnische Überprüfung durch-

6.6 Einschalten des Saugers

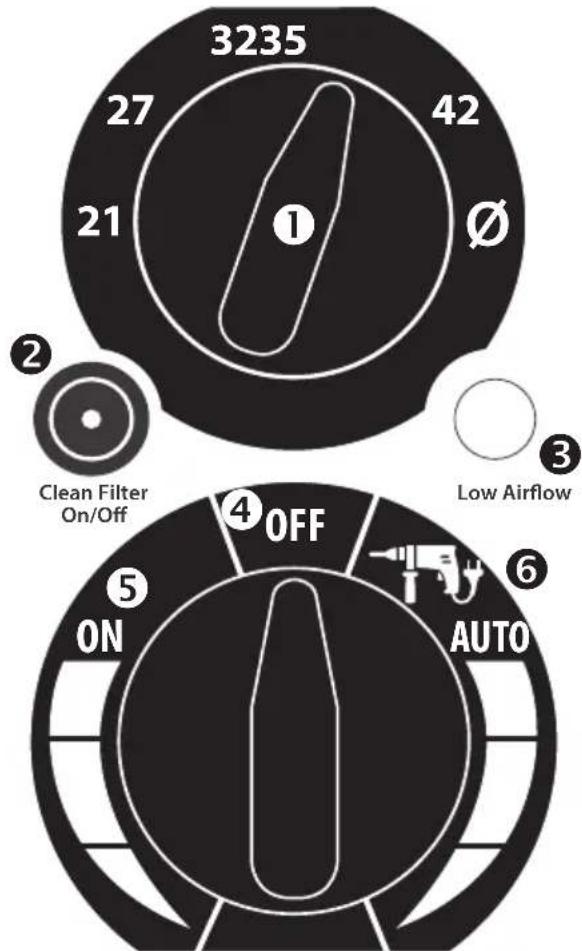

Das Gerät erlaubt 2 Betriebsarten. - Standardbetrieb (5): Sauger schaltet sich sofort ein - Automatikbetrieb (6): Sauger ist im Bereitschaftsbetrieb für Elektrowerkzeuge und geht erst beim Anschalten eines in der Steckdose (7) eingesteckten Elektrowerkzeuges an und schaltet 5 Sec. nach Abschalten dieses wieder ab. Die Leistung des Saugers lässt sich in beiden Betriebsarten stufenlos von 100% bis 50% einstellen. Netzstecker des Gerätes einstecken. Drehschalter des Gerätes in eine der beiden Betriebsarten bringen.

Siehe Abb. 3-11. Vor dem Saugen sicherstellen, dass die Filterpatrone, der Sau- ger sowie das verwendete Saugzubehör trocken ist, um ein Anhaften und Verkrusten von Staub zu verhindern. Zum Trockensaugen wird empfohlen eine Vliesltertüte Art.Nr.: 35362000 oder einen Entsorgungsbeutel Art.Nr. 35364000 zu verwenden. Filterbeutel und Entsorgungsbeutel nur in Verbindung mit Fil- terpatrone Art.Nr.: 35361000 verwenden. Mit ESS 35MP können alle Arten von Stäuben bis Staub- klasse M aufgesaugt werden. Die Verwendung eines Weg- werfstaubsammelbehälters ist gesetzlich vorgeschrieben, wenn Stäube der Klasse M aufgesaugt werden.

m Bei Austritt von Schaum oder Flüssigkeit den Sauger sofort ausschalten. Siehe Abb. 12-19 m Vor dem Saugen sicherstellen, dass die Elektroden des Wasserstands Sensors (Abb. 39) sauber sind und ein Kon- takt zu den Abnahmekontakten im Motorkopf hergestellt ist. Die Filterpatrone ist zum Nasssaugen geeignet. und muss installiert bleiben, um den Motor vor Grobpartikeln zu schützen. Der eingebaute Sensor schaltet den Motor bei vollem Be- hälter automatisch ab. Beim Saugen von Wasser, muss die Reinigungsfunktion (2) des Saugers deaktiviert sein. Bei nichtleitenden Flüssigkeiten (zum Beispiel Bohremul- sion) wird das Gerät bei vollem Behälter nicht abgeschal- tet.Der Füllstand muss ständig überprüft und der Behälter rechtzeitigentleert werden. Nach dem Nasssaugen Hauptlterelement mit der Filterabrei- nigung abreinigen und Behälter entleeren (Abb. 19), mit einem feuchten Tuch reinigen und trocknen. Motorkopf mit Filterpat- rone zum Trocknen von Behälter entfernen, Saugzubehör ebenfalls trocknen.I 7 zuführen, u.a. auf Beschädigungen des Filters, Dichtheit des Saugers und Funktion der Kontrolleinrichtung. Vorsichtsmaßnahmen bei Saugern der Klassen M Das Äußere des Saugers sollte durch Staubabsaugverfahren gereinigt und sauber abgewischt werden oder mit Abdichtmit- teln behandelt werden, bevor er aus dem gefährlichen Gebiet genommen wird. Alle Saugerteile müssen als verunreinigt angesehen werden, wenn sie aus dem kontaminierten Gebiet genommen werden, und geeignete Vorkehrungen müssen ge- troffen werden, um eine Staubverteilung zu vermeiden. Bei der Durchführung von Wartungs- oder Reparaturarbeiten müssen alle verunreinigten Gegenstände, die nicht zufrieden- stellend gereinigt werden können, entsorgt werden. Solche Gegenstände müssen in undurchlässigen Beuteln in Überein- stimmung mit den gültigen Bestimmungen für die Beseitigung solchen Abfalls entsorgt werden. 7.1Vliesltertütewechseln Siehe Abb. 8-11, 4-5

1. Sauganschluss mit Verschlussstopfen verschließen

2. Verschlusslaschen entriegeln und Motorkopf abnehmen.

3. Vliesltertüte von Flansch abnehmen und mit Verschluss-

kappe dicht verschließen.

4. Gebrauchte Vliesltertüte gemäß den gesetzlichen Bestim-

5. Neue Vliesltertüte aufstecken und Dichtung einrasten.

6. Motorkopf aufsetzen und mit Verschlusslaschen verriegeln.

7.2 Entsorgungsbeutel wechseln

1. Sauganschluss mit Verschlussstopfen verschließen

2. Den Sauger noch einmal einschalten und Reinigungszyk-

lus abwarten um Reststaub von der Filterpatrone Abzurei- nigen. Trennen Sie den Sauger anschließend vom Netz. Um das Absetzen des Staubs im Behälter zu gewährleisten warten sie ca. 30 Sec.

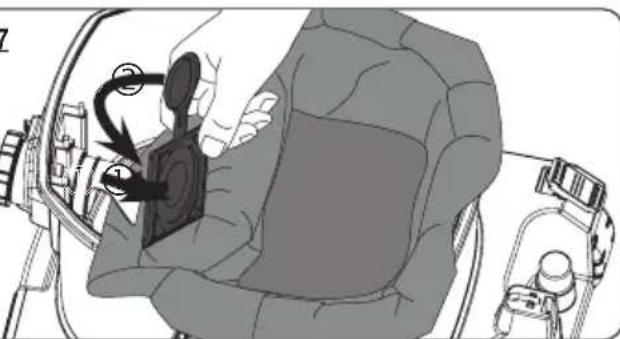

3. Entsorgungsbeutel von Flansch abnehmen und mit Ver-

schlusskappe dicht verschließen

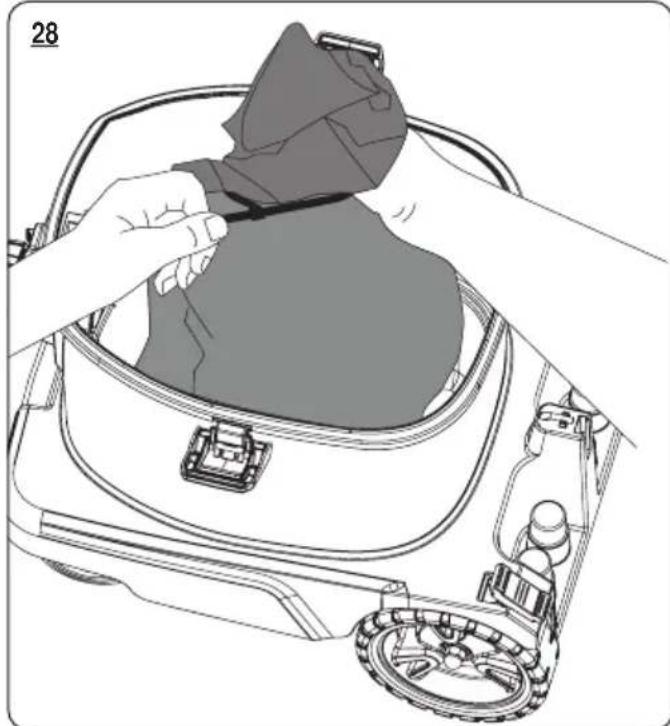

4. Entsorgungsbeutel vorsichtig mit beigelegtem Kabelbinder

5. Gebrauchter Entsorgungsbeutel gemäß gesetzlichen Be-

stimmungen entsorgen.

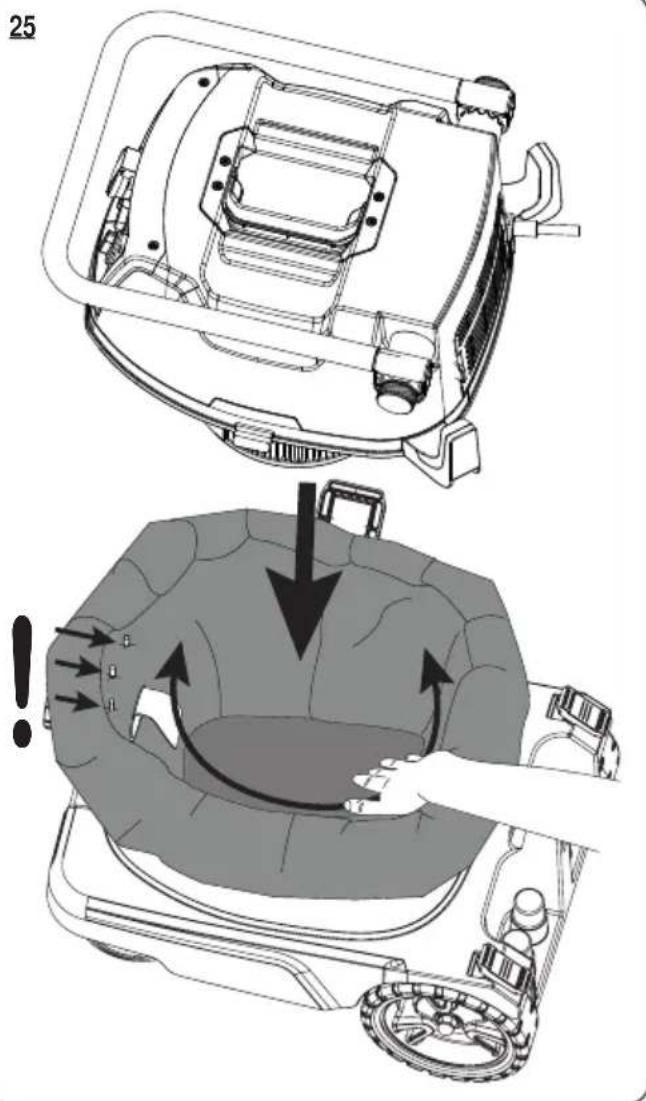

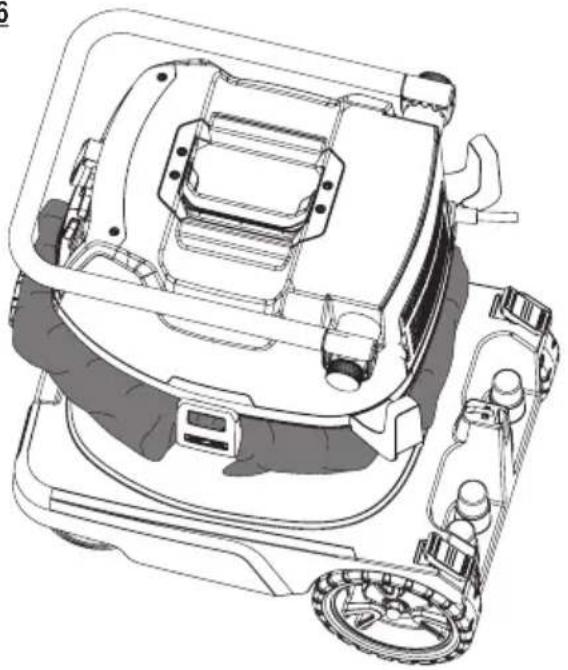

6. Neuen Entsorgungsbeutel aufstecken und über Behälter-

rand stülpen. Hierbei beachten, dass die vorgesehenen Löcher oberhalb des Flansches über die Elektroden der Wasserabschaltung gestülpt werden müssen.

7. Motorkopf aufsetzen und mit Verschlusslaschen verriegeln

7.3 Reinigen der Elektroden

Siehe Abb. 39 Elektroden mit einer Bürste oder einem Tuch reinigen. 7.4Kühlluftlterreinigen Siehe Abb. 38 Um sicherzustellen, dass der Motor ausreichend gekühlt wird, ist auf die Sauberkeit des Kühlluftlters zu achten. Ansonsten kann es zu einer Überhitzung und darauffolgender Thermo- schutzabschaltung kommen. Kühlluftlter mit Sauger absaugen.

7.5 Filterpatrone wechseln

Siehe Abb. 29-35 Das Werkzeug zum Filterwechsel ist an der Rückseite des Chassis angebracht.

1. Lösen sie die 6 Schrauben an der Unterseite des Motor-

kopfs entlang des Befestigungsrings. (Nicht komplett her- ausschrauben)

2. Befestigungsring durch Drehen lösen und entnehmen.

3. Filterpatrone entnehmen und sofort in einem staubdichten

Kunststoffbeutel verschließen und bestimmungsgemäß entsorgen.

4. Neue Filterpatrone Art.Nr.: 35361000 einsetzen.

5. Befestigungsring anbringen und durch Drehen verriegeln.

6. Alle 6 Schrauben anziehen.

7.6Abluftlterreinigen Siehe Abb. 36-37

1. Entnehmen Sie die Filterkassette auf der Rückseite des

Motorkopfes und entnehmen sie die Abluftlter.

2. Abluftlter reinigen (absaugen, auswaschen) oder wech-

3. Neue oder gereinigte Abluftlter einsetzen und Filterkasset-

te wieder in den Motorkopf einsetzen.

7.7 Filterpatrone reinigen

1. Saugschlauch entfernen.

2. Sauganschluss mit Verschlussstopfen verschließen.

3. Den Sauger einschalten und Reinigungszyklus abwarten,

um Reststaub von der Filterpatrone abzureinigen. Sollte der Filter noch nicht sauber sein, schalten sie den Sau- ger erneut ein und warten einen weiteren Reinigungszyklus ab.

Entfernen Sie den Saugschlauch und verschließen den An- saugstutzen mit der Verschlusskappe. Verstauen Sie das Zubehör in den vorgesehenen Zubehörauf- bewahrungen an der Rückseite des Saugers. Umwickeln Sie den Sauger mit dem Saugschlauch und nutzen Sie dafür die Schlauchhaken. Stecken Sie die Schlauchenden zusammen, um zu verhindern, dass Schmutzpartikel austreten. Dies funk- tioniert nur bei Verwendung des Krümmers.8 I

10. STÖRUNG UND FEHLERBEHEBUNG

Stellen Sie sicher, dass der Sauger zur Reparatur stets ausgeschaltet und vom Netz getrennt ist. Funktionsstörungen sind nicht immer auf Defekte des Saugers zurückzuführen. Störung Ursache Behebung Nachlassen der Saugleistung Filterpatrone verschmutzt Sauganschluss mit Verschlussstopfen ver- schließen und Sauger noch einmal einschalten, Reinigungszyklus abwarten um Filterpatrone abzureinigen. Filterbeutel voll Wechseln Behälter voll Leeren Düse, Rohre oder Schlauch verstopft Reinigen Behälterstutzen / Filtertütenansch verstopft Reinigen Sauger läuft nicht an Netzstecker nicht in Steckdose Netzstecker einstecken Netz spannungslos Sicherung prüfen Anschlussleitung defekt Erneuern durch Fachpersonal Sauger wird durch Wassersensor abgeschaltet Behälter leeren und Elektroden reinigen Sauger Schalter auf „Auto“ siehe „5.Sauger einschalten“ Sauger läuft beim Einschalten des Werk- zeugs im Modus „Auto“ nicht an Elektrowerkzeug nicht in Steckdose am Sauger eingesteckt Netzstecker in Steckdose am Sauger stecken Werkzeug erreicht die Mindestleistung von 20 W nicht, damit es vom Sauger erkannt wird. Sauger im Dauerbetrieb benutzen Entsorgungsbeutel wird an die Filterpatro- ne angesaugt Entsorgungssack ist nicht richtig eingesetzt und eingelegt. Entsorgungsbeutel komplett über Behälterrand legen und Flansch komplett über Aufnahme drü- cken und vorgesehene Löcher über Elektroden der Wasserabschaltung stülpen. Sauger der Staubklasse M: bei eingesetz- tem Filterbeutel Staub im Behälter Filtertüte nicht richtig montiert. Filtertüte komplett über Filtertütenansch drücken. Sauger der Staubklasse M: Warneinrichtung reagiert dauerhaft. Filterpatrone verstopft Sauganschluss mit Verschlussstopfen verschlie- ßen und Sauger noch einmal einschalten und Reinigungszyklus abwarten um Filterpatrone abzureinigen. Saugschlauch verstopft Sauggut aus Schlauch entfernen Behälter voll Behälter leeren Falscher Schlauchdurchmesser ausgewählt Richtigen Schlauchdurchmesser einstellen.

11. ORIGINAL-ZUBEHÖR

Artikel-Bezeichnung Besonderheiten Artikel-Nr. Filterpatrone HEPA 13 35361000 Vliesltertüte (VE = 5 Stk.) 35362000 Entsorgungsbeutel (VE = 5 Stk.) 35364000 Kabel vom Sauger her aufwickeln und um den Schubbügel oder den Schlauchhaken legen. Beim Transport in Fahrzeugen ist darauf zu achten, dass der Sauger nach den jeweils geltenden Richtlinien gegen Rut- schen und Kippen gesichert wird.

m Nicht fachgerecht reparierte Sauger stellen eine Gefahr für den Benutzer dar! Reparaturen nur von Fachkräften, z. B. Kundendienst, ausführenlassen.NurOriginal-Ersatzteileverwenden.I 9

10. DÉFAUTS ET DÉPANNAGE

12. Technische gegevens 124

11. Original-tillbehör 57

11. ORIGINAL-TILLBEHÖR

10. BILANIR OG BILANAGREINING

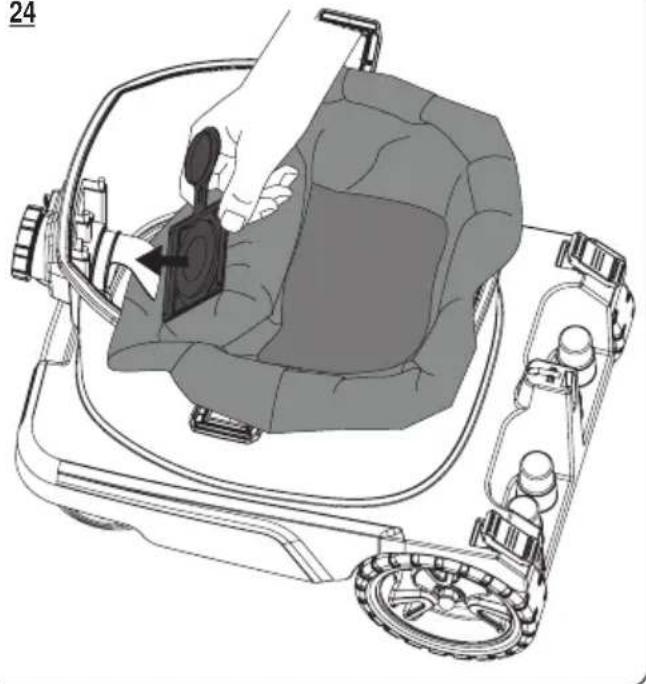

23120 I Einsetzen / entfernen Entsorgungsbeutel Insert / remove disposal bag

BLATT 1 VON 1 MASSSTAB:1:2 ZEICHNUNGSNR. BENENNUNG: ÄNDERUNG

ZEICHNUNG NICHT SKALIEREN

WERKSTOFF: DATUM SIGNATUR NAME ENTGRATEN UND SCHARFE KANTEN BRECHEN OBERFLÄCHENGÜTE: WENN NICHT ANDERS DEFINIERT:

BEMASSUNGEN SIND IN MILLIMETER

OBERFLÄCHENBESCHAFFENHEIT: TOLERANZEN: LINEAR: WINKEL: QUALITÄT PRODUKTION GENEHMIGT GEPRÜFT GEZEICHNET

ylw6312-____ GEWICHT:

BLATT 1 VON 1 MASSSTAB:1:1 ZEICHNUNGSNR. BENENNUNG: ÄNDERUNG

ZEICHNUNG NICHT SKALIEREN

WERKSTOFF: DATUM SIGNATUR NAME ENTGRATEN UND SCHARFE KANTEN BRECHEN OBERFLÄCHENGÜTE: WENN NICHT ANDERS DEFINIERT:

GEZEICHNETESS 35MP ESS 35LP

(max) bei Saugschlauchdurchmesser 38 mm und Länge 2,5 m / (max) with suction hose diameter 38 mm and length 2.5 m
