BRUKSANVISNING ESS 35LP Eibenstock

7. Rengøring og vedligeholdelse 41-42

6. Sæt motorhovedet på og lås låselaskene.

3. Fjern bortskaffelsesposen fra angen og luk den helt tæt

7. Sæt motorhovedet på og lås låselaskene.

1. Fjern lterkassetten på bagsiden af motorhovedet og tag

ADVARSEL! Fare for skade! Symboler i bruksanvisningen ADVARSEL! Fare for skade! ADVARSEL! Strømfare! Ingen skummende rengjøringsmidler får brukes Ikke støvsug opp brennende, ulmende (f.eks. aske fra peisen) eller eksplosive stoffer. m Dette apparatet må ikke betjenes av personer med fysiske, sensoriske eller mentale begrensninger eller uten erfaring eller kjennskap til det, dvs. at de må ha lest anvisningene om bruk av apparatet og er under oppsyn av en person som er ansvarlig for sikkerheten. m Personer under 16 år får ikke benytte apparatet. m CESS 35MP maskiner og apparater er ment for oppsuging av tørt, ikke-brennbart, helseskadelig støv; egnet for støv- klasse M iht. EN 60335-2- 69. Begrensning: Det må ikke suges opp kreftfremkallende stoffer utenom trespon. m Fare for luftveissykdommer ved innånding av helsefarlig støv. Sug ikke opp støv uten lterelement, da det ellers oppstår helsefare gjennom forhøyet utstøtning av nt støv. m Fjern aldri lterpatroner under oppsuging. Fare for skade ved sugemotoren ved innblåsing av nt støv. m Forpakningselementene (f.eks. plastposer) kan utgjøre en fare for barn og andre personer som ikke er seg sine handlinger bevisste. Oppbevar utilgjengelig for dyr. m Enhver bruk som ikke er tiltenkt apparatet kan utgjøre en fare og må unngås.

1. FØR IDRIFTSETTELSE

Les denne bruksanvisningen og sikkerhetsanvisningene før du tar i bruk apparatet. Ved unnlatelse av det som står i bruksan- visningen og i sikkerhetsanvisningene, kan det oppstå skader på apparatet og fare for den som betjener det og andre per- soner. Dette apparatet egner seg til oppsuging av både støv og y- tende væske. Den er robust, ytelsessterk og enkel å håndtere. Tilbehøret som følger med gjør det til et uunnværlig hjelpe- middel for grundig og rask rengjøring. Apparatet er spesielt designet for profesjonell bruk og inntjening. Støvopptagende maskiner er testet i henhold til DIN EN 60335-2-69 og delt inn i støvklasser. Støvsugere i støvklasser L er egnet til opp-/avsuging av tørre, ikke-brennbare, helseskadelig støv med grenseverdier (AGW) > 1 mg/m³ på arbeidsplassen. Begrensning: Det må ikke suges opp kreftfremkallende stoffer. Støvsugere i støvklasse M er egnet til opp-/avsuging av tørt, ikke-brennbart sagmugg og helseskadelig støv med grense- verdier (AGW) ≥ 0,1 mg/m³ på arbeidsplassen. Begrensning: En må ikke suge opp kreftfremkallende stoffer, foruten trespon. Bruksanvisning ESS 35 Innholdsfortegnelse:

3. Viktige sikkerhetsanvisninger 58-60

7. Rengjøring og vedlikehold 62-63

10. Feil og feiloppretting 64

11. Originalt tilbehør 64

12. Tekniske spesikasjoner 124

Anvisning NOI 59 m Apparatet må monteres korrekt før bruk. Videre må det kontrolleres at lterelement (f.eks. lterpatroner osv.) er korrekt montert og utfører oppgavene m Kontroller at stikkontakten er kompatibel med apparatets kontakt. m Ved bruk av apparatet må en unngå å få innsugsåpningen i nærheten av sårbare kroppsdeler som øyne, munn, ører osv. m Denne støvsugeren er kun ment for våt- og tørrengjøring av gulv- og veggater. m Eksplosjons- og brannfare! Følgende stoffer får ikke suges opp:

• eksplosjonsfarlig støv

• væske som bensin, olje, alkohol, fortynningsmiddel

• stoffer som overstiger 45 °C m Apparatet er ikke egnet for omgivelser som er beskyttet mot elektrostatiske utladninger. m Kun originalt tilbehør må benyttes sammen med apparatet. m Apparatet må være under oppsikt så lenge det er i drift. m Apparatet må straks skrus av ved utløp av væske eller skum. m Ingen aggressive væsker må suges opp, da disse kan ska- de apparatet. m Tillatt romtemperatur -10 °C - +30 °C m Vedlikehold og reparasjoner må alltid utføres av fagperso- nale; eventuelt skadde deler må kun erstattes med origina- le erstatningsdeler. m Enhver endring av apparatet er forbudt. Endring kan forår- sake branner og skader, også dødelige, for brukeren etter garantiens utløp. m Produsenten påtar seg ingen ansvar for skader på gjen- stander eller personer som har oppstått som en følge av at man ikke har fulgt denne bruksanvisningen eller ved misbruk av apparatet.

ADVARSEL: Dette apparatet inneholder helsefarlig støv. Tømming og vedlikehold, inkludert fjerning av støvsugerposer, må bare utføres av sakkyndige personer som er iført verneut- styr. Skru ikke på apparatet før hele ltersystemet er installert. Med dette apparatet kan alle typer støv opptil støvklasse L suges opp. ADVARSEL: Dette apparatet inneholder helsefarlig støv. Tømming og vedlikehold, inkludert fjerning av støvsugerposer, må bare utføres av sakkyndige personer som er iført verneut- styr. Skru ikke på apparatet før hele ltersystemet er installert og funksjonen til volumstrømkontrollen er kontrollert. Med dette apparatet kan alle typer støv opptil støvklasse M suges opp. Det er lovpålagt å anvende en støvsugerpose.60 I

Tilordning av maks. sugeslangediameter for varslingsenhe-tens sikring av avsugvolumer (kun M-støvsugere)ADVARSEL! Strømfarec Trekk eller løft aldri på apparatets tilkoblingsledning.c Ved rengjøring må ikke apparatet dyppes i vann eller vas-kes med en vannstråle. c Ved enhver form for inngripen eller når apparatet ikke er under oppsikt, må kontakten alltid trekkes ut av stikkontak-ten. c Tilkoblingsledning må stadig kontrolleres for skader som rifter eller tegn på at den eldes. I så fall må ledningen byt-tes ut med en ny. c Er tilkoblingsledningen skadet, må den skiftes ut av pro-dusenten, dennes tekniske service eller av en kvalisert person, for å unngå enhver fare.c Ved bruk av skjøteledning må det kontrolleres at denne legges på en tørr ate og er beskyttet mot sprutende vann.c Støvsugerens elektriske kontakt er kun ment for driftstilk-obling for apparatets hensikt. Ved ikke-hensiktsmessig og usaklig bruk eller ikke faglig utført reparasjon, påtar produ-senten seg ingen ansvar for skader. Skadde skjøtelednin-ger må ikke benyttes.c Spenningen på typeskiltet må stemme overens med nettspenningen. Elektriske apparater må ikke avhendes med husholdningsavfall. Utgåtte elektriske apparater må i overensstemmelse med det europeiske direktivet 2012/19/EU om avhending av elektrisk og elektronisk utstyr (WEEE) og deres innførsel i landets lover, leveres atskilt og avhendes på miljøvennlig vis. 4. EU-KONFORMITETSERKLÆRINGUtgåtte apparater inneholder verdifulle gjenvin-ningsmaterialer hvis verdi benyttes i nye produk-ter. Batterier, olje og liknende stoffer må ikke må ikke komme på avveie og skade miljøet. Sørg for at utgåtte apparater avhendes via egnede sorte-ringssystemer.

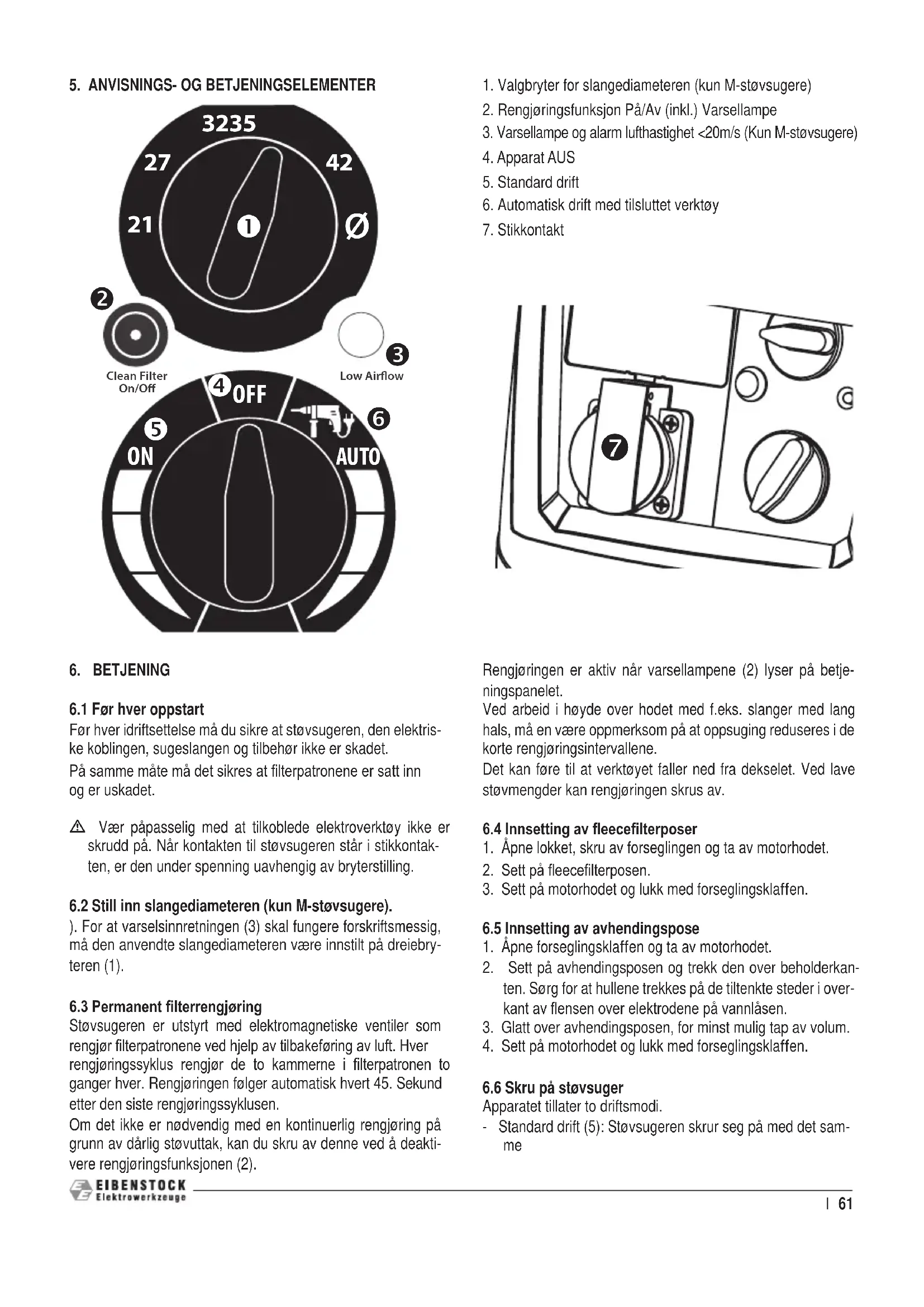

6. BETJENING6.1 Før hver oppstart Før hver idriftsettelse må du sikre at støvsugeren, den elektris-ke koblingen, sugeslangen og tilbehør ikke er skadet. På samme måte må det sikres at lterpatronene er satt inn og er uskadet.m Vær påpasselig med at tilkoblede elektroverktøy ikke er skrudd på. Når kontakten til støvsugeren står i stikkontak-ten, er den under spenning uavhengig av bryterstilling.6.2 Still inn slangediameteren (kun M-støvsugere). ). For at varselsinnretningen (3) skal fungere forskriftsmessig, må den anvendte slangediameteren være innstilt på dreiebry-teren (1).6.3PermanentlterrengjøringStøvsugeren er utstyrt med elektromagnetiske ventiler som rengjør lterpatronene ved hjelp av tilbakeføring av luft. Hver rengjøringssyklus rengjør de to kammerne i lterpatronen to ganger hver. Rengjøringen følger automatisk hvert 45. Sekund etter den siste rengjøringssyklusen.Om det ikke er nødvendig med en kontinuerlig rengjøring på grunn av dårlig støvuttak, kan du skru av denne ved å deakti-vere rengjøringsfunksjonen (2). Rengjøringen er aktiv når varsellampene (2) lyser på betje-ningspanelet.Ved arbeid i høyde over hodet med f.eks. slanger med lang hals, må en være oppmerksom på at oppsuging reduseres i de korte rengjøringsintervallene. Det kan føre til at verktøyet faller ned fra dekselet. Ved lave støvmengder kan rengjøringen skrus av.6.4Innsettingaveecelterposer1. Åpne lokket, skru av forseglingen og ta av motorhodet.2. Sett på eecelterposen. 3. Sett på motorhodet og lukk med forseglingsklaffen.6.5 Innsetting av avhendingspose1. Åpne forseglingsklaffen og ta av motorhodet.2. Sett på avhendingsposen og trekk den over beholderkan-ten. Sørg for at hullene trekkes på de tiltenkte steder i over-kant av ensen over elektrodene på vannlåsen.3. Glatt over avhendingsposen, for minst mulig tap av volum.4. Sett på motorhodet og lukk med forseglingsklaffen.6.6 Skru på støvsugerApparatet tillater to driftsmodi.- Standard drift (5): Støvsugeren skrur seg på med det sam-

5. Sett verktøyadapteren i åpningen som er ment for elektro-

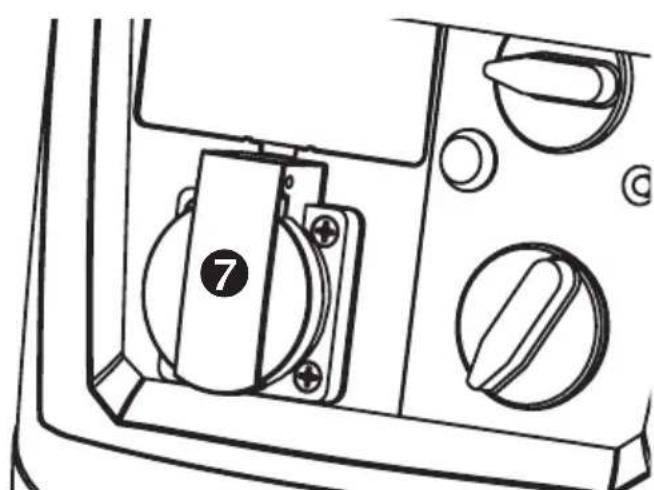

6. Sett kontakten til elektroverktøyet i stikkontakten (7) til

Støvsugeren går nå først i beredskapsmodus når kontakten til elektroverktøyet som er satt i stikkontakten (7) er skrudd på, og skrur seg av 5 sek. etter at den er skrudd av igjen.

6.10 Skru av støvsuger

Drei dreiebryteren i «OFF»-posisjon (5). Støvsugeren er nå skrudd av. Etter å ha skrudd av, trekker du kontakten ut stik- kontakten og kveiler sammen støvsugerens tilkoblingsledning. Tilkoblingsledningen kan f.eks. kveiles over skyvebøylen eller slangehaken. Fest sugeslangen ved å stikke tilbehørsdepot inn i beholde- rens bakside.

Tøm beholderen og rengjør støvsugeren innvendig og utven- dig med en fuktig klut.

7. RENGJØRING OG VEDLIKEHOLD

Påse at støvsugeren er slått av ved pleie og vedlikehold. Syre, aceton, løsemidler og silikonholdige pleiemidler kan være ska- delige for sugeelementene. For vedlikehold av brukeren, må støvsugeren tas fra hverandre for rengjøring og vedlikehold, så sant det er gjennomførbart, uten at det dermed oppstår fare for vedlikeholdspersonalet og andre personer. Dertil egnede forholdsregler omfatter de- kontaminasjon før delene tas fra hverandre, sørge for stedlige ltrerte nødvendige utluftning der støvsugeren blir demontert, rengjøring av vedlikeholdsområdet og egnet personlig verne- utstyr. Minst en gang i året må en gjennomføres en støvteknisk kon- troll av produsent eller en godkjent fagperson. Det som må sjekkers, er bl.a. skader på lteret, slangens tykkelse, og kon- trollinnretningens funksjon. Sikkerhetsforanstaltninger ved støvsugere i klasse M Utvendig bør støvsugeren rengjøres ved støvsuging og der- etter tørkes ren, eventuelt behandles med tetningsmidler, før den tas ut av det farlige området. Alle sugedeler må anses som forurenset idet de tas ut av det kontaminerte området, og det må sørges for egnede tiltak for å unngå støvfordeling. Ved gjennomføring av vedlikeholds- eller reparasjonsarbeider, må alle forurensede gjenstander som ikke kan rengjøres på en tilfredsstillende måte, tas hånd om. Slike gjenstander må legges i forseglede poser i overensstemmelse med de gyldige - Automatisk drift (6): Støvsugeren er i beredskapsmodus for elektroverktøy og slår seg først på når ett av elektroverk- tøyene som er satt i stikkontakten (7) skrus på, og skrur seg av igjen 5 sek. etter at den skrus av. I begge tilfeller lar støvsugerens ytelse seg betjenes trinnløst og innstilles fra 100 % til 50 %. Sett i kontakten til apparatet. Sett dreiebryteren på apparatet i en av to betjeningsmodi.

Se avsn. 3-11. Sørg for at lterpatronene og det anvendte sugetilbehøret er tørt før suging begynner, for å hindre at støv klumper seg og setter seg fast. For tørrsuging anbefales eecelterposer art.nr.: 35362000 eller bruk en avhendingspose art.nr. 35364000. Filterposer og avhendingspose må bare brukes i forbindelse med lterpatroner art.nr.: 35361000. Med ESS 35MP kan alle typer støv fra støvklasse M su- ges opp. Det er lovpålagt med bruk av støvsamlingsposer ved oppsuging av støv i klasse M.

m Ved utløp av skum eller væske må støvsugeren straks skrus av. Se avsn. 12-19 m Før oppsuging må det sørges for at elektrodene i vann- standsensoren (avsn. 39) er ren, og at det er opprettet kon- takt med uttakskontakten i motorhodet. Filterpatronene er egnet til våtsuging og må forbli installert, for å beskytte motoren for grove partikler. Den innebygde sensoren skrur automatisk av motoren når beholderen er full. Ved oppsuging av overveiende mest vann, anbefales det å deaktivere støvsugerens rengjøringsfunksjon (2). Ved ikke-ledende væske (for eksempel borre-emulsjon) skrur ikke apparatet seg av når beholderen er full. Fyll- standen må kontrolleres i tide og beholderen tømmes i overensstemmelse med det. Etter våtstøvsuging, rengjør hovedlterelementet med lter- rensesystemet og tøm beholderen (g. 19), rengjør med en fuktig klut og tørk. Fjern motorhodet med lterpatronen for tør- king av beholderen, tørk også sugetilbehøret.

6.9 Arbeid med elektroverktøy

avsn. 7, 40 m Påse at elektroverktøy som står i stikkontakten, ikke er skrudd på. Når støvsugerens egen kontakt står i stikkon- takten, er den under spennung uavhengig av bryterstilling.I 63 bestemmelsene for å sikre av denne typen avfall avhendes på rett måte. 7.1Bytteaveecelterpose Se avsn. 8-11, 4-5

1. Steng sugetilkobling med stoppere

2. Åpne forseglingsklaff og ta av motorhodet.

3. Fjern eecelterposen fra ansen og tett godt igjen med

7.2 Bytte avhendingspose

2. Skru på støvsugeren en gang til og vent på rengjøringssy-

klusen for å rense lterpatronene for reststøv. Skru så støv- sugeren av igjen. Vent i ca. 30 sek. for å sikre avsetning av støv i beholderen.

3. Fjern avhendingsposen fra ensen og lal forseglingsklaffen

4. Lås avhendingsposen forsiktig med vedlagte ledningsklemme.

5. Brukte avhendingsposer må fjernes i henhold til gjeldende

6. Sett på ny avhendingspose og påse at den trekkes godt

7.3 Rengjøring av elektroder

se avsn. 39 Rengjør elektroder med en børste eller en klut. 7.4Rengjøringkjøleluftlter Se avsn. 38 For å sikre at motoren kjøles tilstrekkelig ned, må en være nøye med renholdet av kjøleluftlter. Det kan ellers føre til overoppheting og påfølgende avskruing via termobeskyttel- sessystemet. Støvsug kjøleluftlter med støvsugeren. 7.5Byttelterpatroner Se avsn. 29-35 Verktøyet til lterbytte er anbragt på baksiden av chassisen.

1. Løsne de 6 skruene på undersiden av motorhodet langs

festeringene. (Ikke skru dem helt ut)

2. Løsne festeringen ved å dreie og trekke ut.

3. lterpatronen og legg den straks i en forseglet, støvtett

plastpose i henhold til lovbestemmelsene.

4. Sett inn ny lterpatron Art.nr.: 35361000.

5. Plasser festeringen og fest den ved å dreie.

6. Skru til alle 6 skruene.

7.6Rengjøringluftelter Se avsn. 36-37

1. Fjern lterkassetten på baksiden av motorhodet og fjern

2. Rengjør luftelteret (støvsug, tørk av) eller bytt det ut.

3. Sett inn nytt eller rengjort luftelter og sett lterkassetten

tilbake i motorhodet. 7.7Rengjøringlterpatron

3. Skru på støvsugeren og vent på rengjøringssyklusen for å få

bort reststøv fra lterpatronen. Skulle lteret ikke være rent, skru på støvsugeren igjen og vent på neste rengjøringssyklus.

Fjern sugeslangen og forsegle sugeenden med forseg- lingskappen. Legg tilbehøret i det tiltenkte oppbevaringsrommet for tilbehør på støvsugerens bakside. Kveil opp sugeslangen og benytt haken til å legge den rundt støvsugeren. Sett slangeendene sammen, for å forhindre at det faller ut smusspartikler. Kvel opp støvsugerens ledning og legg den rundt skyvebøylen eller slangehaken. Ved transport i kjøretøy på en sørge for at støvsugeren er sik- ret mot utglidning og fall i kjøreretningene.

m Støvsugere som ikke er fagmessig reparert, utgjør en faren for brukeren! La fagfolk, f. eks. kundeservice, utføre reparasjoner. Bruk bare originale erstatningsdeler.64 I

10. FORSTYRRELSER OG FEILOPPRETTING

Sørg for at støvsugeren til enhver tid er slått av og ikke tilkoblet nettspenningen. Funksjonsforstyrrelser kan ikke alltid vise til en defekt på støvsugeren. Forstyrrelser Årsak Feiloppretting Dårligere sugeevne Hovedlter tilgriset Lukk sugetilkoblingen med forseglingen, skru på støvsugeren enda en gang og avvent rengjørings- syklusen for å få rengjort lterpatroner. Filterpose full Bytte Beholder full Tømming Dyse, rør eller slange tilstoppet Rengjøring Beholderstøtte / Filterposeens tilstoppet Rengjøring Støvsugeren starter ikke Kontakt ikke i stikkontakten Sette i kontakten Nett uten spenning Kontroll av sikring Tilkoblingsledning defekt Fornyelse Vannsensor avskrudd Tømming av beholder og rengjøring av elektroder Støvsuger-bryter i «Auto»-modus se «5. Skru på støvsuger» Støvsugeren skrur seg ikke på «Auto»- modus når verktøyet blir skrudd på Elektroverktøy er ikke satt inn i støvsugerens stik- kontakt Sett kontakten til støvsugeren i stikkontakten Verktøy når ikke minsteytelsen på 20 W, og blir der- for ikke gjenkjent av støvsugeren. Bruk støvsugeren så lenge arbeidet varer Avhendingspose blir sugd opp ved lter- patron Avhendingssekk ikke riktig satt inn og innlagt. Legg avhendingspose helt over beholderkanten og press ensen helt over opptaket og legg de til- tenkte hullene over elektrodene på vannbryteren. Støvsugere i støvklasse M: støv i beholder ved innsatt lterpose Filterpose ikke riktige montert. Trekk lterposen helt over lterposeensen. Støvsugere i støvklasse M: Varselinnretning reagerer uten stans. Filterpatron tilstoppet Lås sugetilkoblingen med forseglingen, slå deret- ter på støvsugeren enda en gang og vent på reng- jøringssyklusen for rengjøring av lterpatronene. Sugeslangen tilstoppet Fjern rester fra slangen Beholder full Tøm beholderen Feil slangediameter valgt Still inn riktig slangediameter.
