INSTRUKCJA OBSŁUGI Air Force 3 SCHEPPACH

⚠ Pozor! Prístroj na to vypnite.

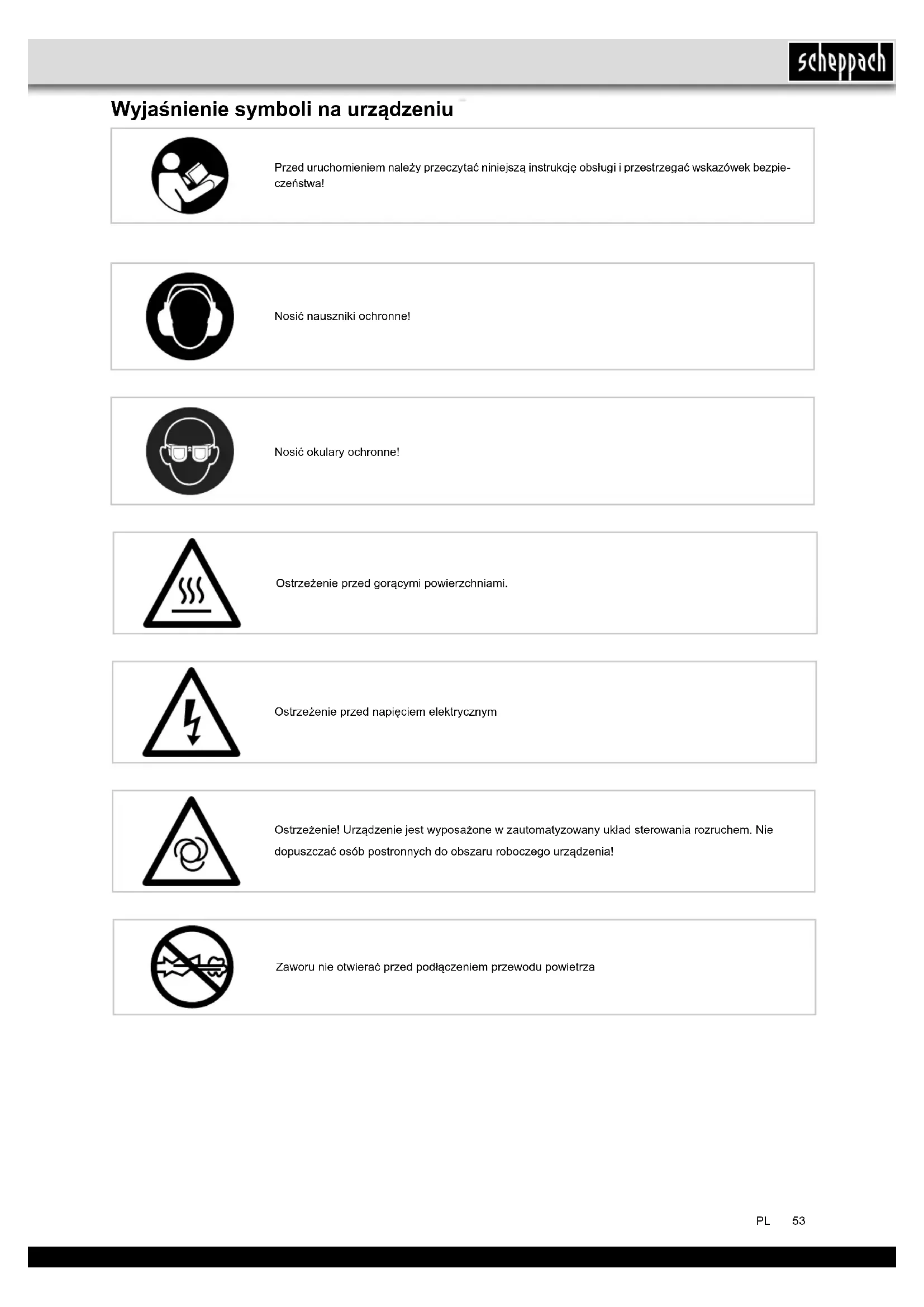

Wyjaśnienie symboli na urządzeniu

Przed uruchomieniem należy przeczytać niniejszą instrukcję obsługi i przestrzegać wskazówek bezpieczeństwa!

Nosić nauszniki ochronne!

Nosić okulary ochronne!

Ostrzeżenie przed gorącymi powierzchniami.

Ostrzeżenie przed napięciem elektrycznym

Ostrzeżenie! Urządzenie jest wyposażone w zautomatyzowany układ sterowania rozruchem. Nie dopuszczać osób postronnych do obszaru roboczego urządzenia!

Zaworu nie otwierać przed podłączeniem przewodu powietrza

Wprowadzenie

PRODUCENT:

scheppach

Życzymy wiele radości i sukcesów w trakcie pracy z nowo nabytym urządzeniem.

WSKAZÓWKA:

W świetle obowiązującego prawa dotyczącego odpowiedzialności za produkt producent tego urządzenia nie odpowiada za szkody, które powstały w tym urządzeniu lub poprzez jego działanie, podczas:

• nieprawidłowej obsługi,
• nieprzestrzegania instrukcji obsługi,
• napraw przeprowadzanych przez osoby trzecie, nie-autoryzowanych fachowców,
• montażu i wymiany na nieoryginalne części,
• użytkowania niezgodnego z przeznaczeniem,
• awarii instalacji elektrycznej, w przypadku nieprzestrzegania przepisów elektrycznych i przepisów VDE: 0100, DIN 57113 / VDE 0113.

Rekomendujemy Państwu:

Przed montażem i pierwszym uruchomieniem przeczy- tajcie Państwo cały tekst instrukcji obsługi.

Instrukcja obsługi powinna Państwu ułatwić poznanie urządzenia oraz możliwości jego eksploatacji zgodnej z przeznaczeniem.

Instrukcja obsługi zawiera ważne wskazówki umożliwiające bezpieczną, fachową i ekonomiczną pracę z tym urządzeniem oraz informuje, jak uniknąć niebezpieczeństw, oszczędzić na kosztach napraw, ograniczyć czas przestojów i zwiększyć niezawodność oraz okres użytkowania urządzenia.

Oprócz zasad bezpieczeństwa zawartych w instrukcji obsługi koniecznie musicie Państwo dodatkowo przestrzegać przepisów dot. eksploatacji maszyn, obowiązujących w Państwa kraju.

Prosimy, żebyście Państwo przechowywali instrukcję obsługi przy urządzeniu i zabezpieczyli ją przed zanieczyszczeniami i wilgocią w plastikowej osłonie. Przed podjęciem pracy każda osoba obsługująca musi ją przeczytać i dokładnie przestrzegać. Maszyna może być obsługiwana jedynie przez osoby, które zostały po-instruowane i przeszkolone odnośnie jej użytkowania I związanych z tym niebezpieczeństwa. Należy przestrzegać minimalnego wieku pracowników. Obok wskazówek dot. bezpieczeństwa zawartych w tej instrukcji obsługi oraz przepisów obowiązujących w Państwa kraju, należy również przestrzegać innych powszechnie uznanych technicznych norm dot. eksploatacji urządzeń do obróbki drewna.

Opis urządzenia

1. Uchwyt transportowy
2. Włącznik/ Wyłącznik
3. Kompresszorház
4. Szybkozłączka
5. Wąż do sprężonego powietrza
6. Tápkábel

A Adapter uniwersalny, do zaworów o średnicy ok. 6 mm
B Adapter uniwersalny, do zaworów o średnicy ok. 9 mm
C Adapter dla H, J, K
D Adapter wydmuchowy
E Adapter zaworu, np. do zaworów rowerowych
F Igła do piłki
G Miernik ciśnienia w oponach
H Adapter do odpowietrzania
J Adapter zaworu wkręcanego
K Adapter uniwersalny

Zakres dostawy

• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpieczenia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod kątem uszkodzeń transportowych.
• W miarę możliwości zachować opakowanie do zakończenia okresu gwarancyjnego.

⚠ UWAGA

Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Nie pozwalać dzie- ciom na zabawę plastikowymi torebkami, foliami lub małymi częściami! Istnieje niebezpieczeństwo połknięcia i uduszenia!

Użycie zgodne z przeznaczeniem

Kompresor przeznaczony jest do produkcji sprężonego powietrza do urządzeń pneumatycznych, które wymagają strumienia powietrza do ok. 180 l/min (np. kompresorów do pompowania opon, pistoletów na sprężone powietrze oraz pistoletów lakierniczych). Z powodu ograniczonej produkcji strumienia powietrza nie jest możliwe stosowania kompresora do napędzania urządzeń o bardzo wysokim zużyciu powietrza (np. szlifi erki oscylacyjne, szlifi erki proste i klucze udarowe).

Urządzenia używać tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent.

Prosimy pamiętać o tym, że nasze urządzenia nie są przeznaczone do zastosowania profesjonalnego, rzemieślniczego lub przemysłowego. Nie przejmujemy odpowiedzialności w razie stosowania urządzenia w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

Wskazówki bezpieczeństwa

⚠ Uwaga! Podczas pracy z kompresorem należy przestrzegać następujących zasad bezpieczeństwa, aby wykluczyć ryzyko porażenia prądem elektrycznym, obrażeń oraz pożaru.

Przed przystąpieniem do użytkowania urządzenia należy wskazówki te przeczytać oraz stosować się do nich.

Bezpieczna praca

1 Należy zachować porządek w miejscu pracy

– Bałagan w miejscu pracy wywołuje zagrożenie wypadkiem.

2 Zwracać uwagę na otoczenie

– Nie wystawiać urządzenia na deszcz.
– Nie używać elektronarzędzi w mokrym lub wilgotnym otoczeniu. Niebezpieczeństwo porażenia prądem!
– Proszę pamiętać o właściwym oświetleniu.
– Nie używać narzędzi elektrycznych w miejscach, gdzie występuje zagrożenie pożarem lub wybuchem.

3 Proszę pamiętać o właściwym oświetleniu

– Unikać zetknięcia części ciała z uziemionymi częściami urządzenia, np. rurami, elementami grzejnymi, kuchenkami, lodówkam.

4 Trzymać dzieci z dala od urządzenia!

– Nie pozwalać innym osobom, by poruszały urządzeniem lub kablem, trzymać je z dala od obszaru roboczego.

5 Przechowywać urządzenie w pewnym miejscu

– Nieużywane urządzenia powinny być przechowywane w suchym, zamkniętym i niedostępnym dla dzieci pomieszczeniu.

6 Nie przeciązać urządzenia

– Pracuje ono lepiej i bezpieczniej przy podanej wydajności.

7 Zawsze nosić odpowiednią odzież roboczą

– Nie nosić luźnej odzieży lub biżuterii.
– Przy wykonywaniu prac na wolnym powietrzu zalecane jest noszenie rękawic gumowych i obuwia z profilowaną podeszwa.
– W przypadku długich włosów używać siatki na włosy.

8 Nie używać kabla do innych celów

– Nie przenosić urządzenia za kabel i nie ciągnąć go, by wyjąć wtyczkę z gniazdka. Chronić kabel przed gorącem, olejami i ostrymi krawędziami.

9 Starannie dbać o urządzenie

– Zawsze utrzymywać kompresor w czystości, aby móc dobrze i bezpiecznie pracować.
– Przestrzegać wskazówek dotyczących konserwacji.
– Regularnie kontrolować wtyczkę i kabel, a w razie stwierdzenia uszkodzenia naprawę zlecić w auto-ryzowanym serwisie.

– Regularnie kontrolować przedłużacze i wymieniać te uszkodzone.
– Uchwyty utrzymywać suche, wolne od oleju i tłuszczu.

10 Wtyczkę należy wyjąć z gniazdka

– W przypadku nieużywania narzędzia elektrycznego, przed przystąpieniem do konserwacji i przy wymianie narzędzi, jak np. brzeszczot piły, wier-tła, frezy.

11 Unikać nieumyślnego uruchomienia

– Upewnić się, że podczas wkładania wtyczki do gniazda przełącznik jest wyłączony.

12 Użyć przedłużacza w przypadku zastosowania na zewnątrz

– Na powietrzu stosować wyłącznie dopuszczone do tego i odpowiednio oznaczone kable przedłużające.
– Bęben kablowy stosować wyłącznie w rozwinię- tym stanie.

13 Proszę postępować ostrożnie

– Skupiać się na wykonywanych czynnościach. Pracować z rozwagą. Nie używać narzędzia elektrycznego w stanie dekoncentracji.

14 Kontrolować urządzenie pod kątem usterek

Przed dalszym użyciem urządzenia sprawdzić uważnie elementy zabezpieczające i lekko uszkodzone części, czy spełniają właściwe i zgodne z przeznaczeniem funkcje.
– Skontrolować, czy części ruchome funkcjonują bez zarzutu i nie zakleszczają się oraz czy nie są uszkodzone. Wszystkie części muszą być właściwie zamontowane, aby zapewnić bezpieczeństwo urządzenia.
– Uszkodzone elementy zabezpieczające i części naprawiać niezwłocznie w autoryzowanym serwisie lub wymieniać, o ile nie podano inaczej w instrukcji obsługi.
– Uszkodzone przełączniki muszą zostać wymienione w autoryzowanym serwisie.
– Nie stosować wadliwych lub uszkodzonych przewodów przyłączeniowych.
– Nie używać urządzeń, w których włącznik nie daje się włączyć lub wyłączyć.

15 Naprawę narzędzia elektrycznego należy zlecać wykwalifikowanemu elektrykowi

– Urządzenie to odpowiada ujednoliconym normom bezpieczeństwa. Napraw powinien dokonywać jedynie autoryzowany serwis, w przeciwnym wypadku może powstać niebezpieczeństwo dla użytkownika.

16 Uwaga!

- Dla własnego bezpieczeństwa należy używać tylko wyposażenia dodatkowego i osprzętu podanych w poniższej instrukcji obsługi lub zalecanych bądź podanych przez producenta. Używanie innych - niż podane w instrukcji obsługi lub w katalogu - przystawek lub wyposażenia dodatkowego może oznaczać dla użytkownika niebezpieczeństwo wypadku.

17 Hałas

- Podczas pracy z kompresorem stosować środki ochrony słuchu.

18 Wymiana przewodu zasilającego

– W razie uszkodzenia przewodu zasilającego, z przyczyn bezpieczeństwa musi być on wymieniony przez producenta lub uprawnionego elektryka. Niebezpieczeństwo porażenia prądem!

19 Pompowanie opon

- UWAGA! Manometr nie jest skalibrowany! Bezpośrednio przed napompowaniem opon zmierzyć poziom ciśnienia przy pomocy odpowiedniego manometru, np. na stacji paliw.

20 Mobilne kompresory na budowie

- Sprawdzić, czy wszystkie węże i armatury dopuszczone są do pracy z maksymalnym ciśnie-niem roboczym kompresora.

21 Miejsce ustawienia

- Kompresor należy ustawić na równej powierzchni.

22 Uwaga!

– Niniejsze urządzenie może być używane przez dzieci powyżej 8 lat oraz osoby o ograniczo- nych zdolnościach fizycznych, sensorycznych lub umysłowych, bądź osoby niedysponujące dostatecznym doświadczenie i wiedzą, jeśli są one nadzorowane lub zostały poinstruowane w zakresie użytkowania urządzenia i są świadome związanych z tym zagrożeń.

– Dzieci nie powinny bawić się urządzeniem.

- Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci.

23 Zaleca się, by węże doprowadzające w przypadku wartości ciśnienia powyżej 7 bar były wyposażone w kabel bezpieczeństwa, np. linkę stalową.

24 Unikać silnych obciążeń systemu przewodów stosując elastyczne przyłącza węży, by uniknąć miejsc zgięcia.

Ostrzeżenie! Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.

DODATKOWE WSKAZÓWKI

Wskazówki bezpieczeństwa dotyczące pracy ze sprężonym powietrzem i pistoletami na sprężone powietrze

– Pompa kompresora i przewody nagrzewają się mocno podczas pracy. Dotknięcie grozi oparzeniem.

– Powietrze zasysane przez kompresor musi być wolne od zanieczyszczeń i domieszek, które w pompie kompresora mogłyby być przyczyną zapłonu lub wybuchu.

– Luzując złączkę należy przytrzymać ręką element sprzegający węża. Zapobiega to obrażeniom na sku-tek niekontrolowanych ruchów węża.

– Podczas pracy z pistoletem na sprężone powietrze nosić okulary ochronne. Ciała obce i uniesione przez sprężone powietrze przedmioty mogą być przyczyną obrażeń.

– Nigdy nie stosować pistoletu na sprężone powietrze do czyszczenia założonej odzieży. Nie kierować pistoletu w stronę osób.

Niebezpieczeństwo obrażeń!

Wskazówki bezpieczeństwa podczas natryskiwania farb

– Nigdy nie pracować z lakierami i rozpuszczalnikami o temperaturze zapłonu poniżej 55° C. Niebezpieczeństwo wybuchu!

– Nie podgrzewać lakierów ani rozpuszczalników. Niebezpieczeństwo wybuchu!

– Podczas pracy z substancjami niebezpiecznymi dla zdrowia konieczne jest stosowanie odpowiednich środków filtrujących (maski na twarz). Przestrzegać wskazówek producentów tych substancji odnośnie środków bezpieczeństwa i higieny pracy.

– Przestrzegać wskazówek i oznaczeń substancji niebezpiecznych podanych na opakowaniach stosowanych materiałów. W razie potrzeby stosować dodatkowe środki ochronne, zwłaszcza nosić odpowiednią odzież i maskę ochronną.

– Nie palić podczas spryskiwania ani w pomieszczeniu roboczym. Niebezpieczeństwo wybuchu! Również opary farb są łatwopalne.

– W pobliżu nigdy nie powinny się znajdować źródła otwartego ognia, płomieni lub iskier (w tym maszyny).

– Zabrania się spożywania lub przechowywania żywności w pomieszczeniu roboczym. Opary farb są szkodliwe dla zdrowia.

– Pomieszczenie robocze musi mieć objętość powyżej 30 m3 oraz mieć zapewnioną odpowiednią wymianę powietrza podczas pryskania i suszenia.

– Nigdy nie spryskiwać pod wiatr. Zawsze podczas spryskiwania łatwopalnych lub niebezpiecznych substancji stosować się do zaleceń lokalnych jednostek policji.

– Pracując z wężami z PVC nie stosować żadnych substancji zawierających benzynę lakierniczą, butanol ani chlorek metylenu. Te substancje niszczą wąż.

Dane techniczne

Podłączenie do sieci 220 - 240 V~ 50 Hz
Moc silnika w W max. 1100
Tryb pracy S3 15%
Liczba obrotów kompre-sora min-1	3750 min-1
Ciśnienie robocze ca. 8 bar
Teor. moc ssania w (l/min)	ca. 180
Poziom mocy akustycznej LWA	97 dB(A)
Odchylenie KWA	1,93 dB
Stopień ochrony	IP20

kaitse klass I

Waga urządzenia w kg 5

Wartości emisji hałasu zostały zmierzone zgodnie z normą EN ISO 3744.

Zakładać nauszniki ochronne.

Hałas może powodować utratę słuchu.

Ryzyko resztkowe

Przestrzegać zalecanych wskazówek konserwacji i bezpieczeństwa, zawartych w instrukcji obsługi.

Zachować ostrożność podczas pracy i nakazać osobom trzecim zachowanie bezpiecznej odległości od stanowiska pracy.

Nawet w przypadku prawidłowego użytkowania urządzenia pozostaje zawsze pewne ryzyko resztkowe, którego nie można wykluczyć.

Ze względu na rodzaj i konstrukcję urządzenia można wyróżnić poniższe potencjalne zagrożenia:

• Niezamierzone uruchomienie produktu.
• Uszkodzenie słuchu, jeżeli nie jest zakładana zalecana ochrona słuchu.
• Cząsteczki zanieczyszczeń, pył, itp. mogą przedostać się do oczu lub twarzy mimo zakładania okularów ochronnych.
• Wdychanie wznoszących się cząsteczek.

Przed uruchomieniem

Przed podłączeniem urządzenia do prądu sprawdzić czy dane na tabliczce znamionowej zgadzają się z wartością napięcia w sieci zasilającej.

- Sprawdzić czy urządzenie nie zostało uszkodzone podczas transportu. Wszelkie uszkodzenia należy niezwłocznie zgłosić firmie przewozowej, która dostarczyła kompresor.

- Kompresor należy ustawić w pobliżu odbiornika.

- Unikać długich przewodów sprężonego powietrza oraz długich przewodów zasilania (przedłużaczy).

- Zasysane powietrze zawsze musi być suche i wolne od pyłu.

- Nie stawiać kompresora w wilgotnym lub mokrym po-mieszczeniu.

- Kompresor może być użytkowany wyłącznie w odpowiednich pomieszczeniach (z dobrą wentylacją, o temperaturze otoczenia od +5°C do 40°C). W pomieszczeniu, w którym użytkowane jest urządzenie, nie mogą się znajdować żadne pyły, kwasy, opary ani wybuchowe lub łatwopalne gazy.

- Kompresor przeznaczony jest do użytku w suchym pomieszczeniach. Nie zezwala się na używanie urządzenia tam, gdzie podczas pracy możliwy jest kontakt z pryskającą wodą.

Montaż i obsługa

⚠ Uwaga!

Przed uruchomieniem urządzenie musi zostać całkowicie zmontowane!

Podłączenie do sieci

• Kompresor można podłączać do każdego gniazda wtykowego z zestykiem ochronnym 220 - 240V \~ 50 Hz, zabezpieczonego 16 A.
• Przed pierwszym użyciem zwrócić uwagę na to, czy napięcie sieci zgadza się z napięciem roboczym podanym na tabliczce znamionowej urządzenia.
• Długie przewody zasilające jak również przedłużacze, kable bębnowe itd. powodują spadek napięcia i mogą uszkodzić rozruch silnika.
• Przy niskich temperaturach (ponizej +5°C) opór mechaniczny utrudnia rozruch silnika.

Włącznik/wyłącznik (rys. 1)

- W celu włączenia kompresora pociągnąć włącznik/ wyłącznik (2) do góry. W celu wyłączenia kompresora nacisnąć włącznik/ wyłącznik w dół.

Wykonanie przyłączy (rys. 2-4)

⚠ Uwaga! Wyłączyć wcześniej urządzenie.

Przytrzymać element łączący, by uniknąć obrażeń wskutek odrzutu węża.

• Podłączyć wąż sprężonego powietrza (5) do szybkozłączki (4) sprężarki
• Podłączyć złączkę narzędzia sprężonego powietrza do węża pneumatycznego (5) kompresora.
• By ponownie rozłączyć połączenie pociągnąć z powrotem szybkozłącze (4) przy wężu pneumatycznym (5).

Stosowanie inflatora do opon (rys. 6, 7, 8)

Inflator do opon zasilany sprężonym powietrzem (G) służy do napełniania opon samochodowych; przy użyciu odpowiednich akcesoriów można go użyć również do napełniania i regulacji opon rowerowych, pontonów, materacy dmuchanych, piłek, itp.

Po odkręceniu zaworu odpowietrzającego (7) można spuścić ciśnienie.

⚠ Uwaga! Manometr nie jest skalibrowany!

Sprawdzić ciśnienie powietrza po napełnieniu przy użyciu skalibrowanego urządzenia.

Używanie pistoletu wydmuchowego

Inflator do opon (G) może być również stosowany do czyszczenia pustych przestrzeni i zabrudzonych powierzchni oraz urządzeń roboczych jako pistolet wydmuchowy.

Odłączyć najpierw wąż z adapterem zaworu (8).

Przykręcić adapter wydmuchowy (D) do inflatora do opon (G).

Stosowanie zestawu adapterów

Zestaw adapterów daje następujące możliwości zastosowania inflatora do opon:

- pompowanie piłek przy użyciu igły do piłek (F).

• Adapter zaworu (E) umożliwia pompowanie dętek rowerowych.
• Dmuchanie basenów, materacy dmuchanych lub łodzi przy użyciu dodatkowego adaptera (K).
• Wypełnianie powietrzem produktów z zaworami wkręcanymi (pontonów) przy użyciu adaptera zaworu wkrecanego (J).
• Spuszczanie powietrza z produktów o dużych rozmiarach. Do tego celu można zastosować adapter zaworu odpowietrzającego (C).
• Obydwa stożkowe adaptery uniwersalne (A / B) można stosować również do napełniania powietrzem materacy dmuchanych

Przyłącze elektryczne

Zainstalowany silnik elektryczny jest gotowy do eksploatacji. Przyłącze odpowiada właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Przyłącze sieciowe udostępniane przez klienta oraz przedłużacz muszą być zgodne z powyższymi przepisami.

Uszkodzone przyłącze elektryczne

Na przewodach elektrycznych powstają często uszkodzenia izolacji.

Przyczyną może być:

• Ściskanie, w przypadku gdy przewody są prowadzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamocowania lub prowadzenia przewodów.
• Przecięcia, w przypadku najezdźania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z gniazdką naściennego.
• Pękniecia, w przypadku starej izolacji.

Uszkodzone przewody elektryczne nie mogą być stosowane i ze względu na uszkodzenie izolacji zagrażają życiu.

Elektryczne przewody należy regularnie kontrolować pod kątem uszkodzeń. Pamiętać, by podczas sprawdzania przewodu nie był on podłączony do sieci elektrycznej.

Przewody elektryczne muszą odpowiadać właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody elektryczne z oznaczeniem H05VV-F.

Odpowiednia informacja znajduje się na oznaczeniu typu, umieszczonym na przewodzie.

Silnik prądu przemiennego

Napiecie sieciowe musi wynosić 220 - 240 V\~

Przedłużacze o długości 25 m muszą posiadać przekrój wynoszący 1,5 milimetra kwadratowego.

Podłączanie oraz naprawy wyposażenia elektrycznego mogą być przeprowadzane przez wykwalifikowanego elektryka.

W przypadku pytań proszę o podanie następujących danych:

• Rodzaj pradu silnika.
- Dane znajdujące się na tabliczce znamionowej maszyny.
- Dane znajdujące się na tabliczce znamionowej silnika.

Czyszczenie, konserwacja i przechowywanie

⚠ Uwaga!

Przed wszystkimi pracami związanymi z czyszczeniem i konserwacją wyciągnąć wtyczkę z gniazdka! Niebezpieczeństwo porażenia prądem!

⚠ Uwaga!

Odczekać aż urządzenie całkowicie ostygnie! Niebezpieczeństwo oparzenia!

⚠ Uwaga!

Przed rozpoczęciem czyszczenia lub konserwacji urządzenia całkowicie spuścić z niego ciśnienie! Niebezpieczeństwo obrażeń!

Czyszczenie

• Urządzenie powinno być w miarę możliwości wolne od pyłu i zanieczyszczeń. Urządzenie wytrzeć czystą ściereczką lub przedmuchać sprężonym powietrzem pod niskim ciśnieniem.
• Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie stosować środków do czyszczenia lub rozpuszczalników; mogą one uszkodzić elementy urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda.
• Przed rozpoczęciem czyszczenia odłączyć od kompresora wąż i narzędzia pneumatyczne. Do czyszczenia kompresora nie używać wody, rozpuszczalników itp

Informacje serwisowe

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne.

Części zużywające się*: pas, złączenie

* nie zawsze wchodzą w zakres dostawy!

Przechowywanie

⚠ Uwaga!

Wyciągnąć wtyczkę z gniazdka, spuścić sprężone powietrze z urządzenia i podłączonych narzędzi pneumatycznych. Kompresor powinien być prze- chowywany w taki sposób, aby nie mógł zostać uruchomiony przez osoby nieupoważnione.

⚠ Uwaga!

Kompresor przechowywać w suchym i niedostępnym dla nieupoważnionych osób miejscu. Nie przechylać urządzenia, urządzenie przechowywać w pozycji stojącej! Niebezpieczeństwo wylania się oleju!

Przechowywanie wtyku zasilania, węża i akcesoriów (rys. 2)

• Kabel zasilania (6) można poprowadzić w odpowiedniej przegrodzie z boku sprężarki, jak pokazano na rys. 3.
• Wąż ciśnieniowy można ułożyć w przegrodzie na narzędzia.

Transport

- Urządzenie można przenosić trzymając za uchwyt (1) (rys. 5)

Utylizacja i recykling

Podczas transportu, aby zapobiec uszkodzeniom, urządzenie znajduje się w opakowaniu. Opakowanie to jest surowcem, który można użytkować ponownie lub można przeznaczyć do powtórnego przerobu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone części dostarczyć do punktu utylizacji. Proszę poprosić o informację w sklepie specjalistycznym bądź w placówce samorządu lokalnego.

Zużytego sprzętu nie wolno wyrzucać wraz z odpadami domowymi!

Symbol ten oznacza, że zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego

(2012/19/UE) oraz przepisami krajowymi niniejszego produktu nie wolno utylizować wraz z odpadami domowymi. Produkt ten należy przekazać do przeznaczonego do tego celu punktu zbiórki. Można to zrobić np. poprzez zwrot przy zakupie podobnego produktu lub przekazanie do autoryzowane-go punktu zbiórki zajmującego się recyklingiem zużyte-go sprzętu elektrycznego i elektronicznego. Nieprawidłowe obchodzenie się z zużytym sprzętem może mieć negatywny wpływ na środowisko i zdrowie ludzkie ze względu na potencjalnie niebezpieczne materiały, które często znajdują się w zużytym sprzęcie elektrycznym i elektronicznym. Poprzez prawidłową utylizację tego produktu przyczyniają się Państwo także do efektywnego wykorzystania zasobów naturalnych. Informacje dotyczące punktów zbiórki zużytego sprzętu można otrzymać w urzędzie miasta, od podmiotu publiczno-prawnego zajmującego się utylizacją, autoryzowanej jednostki odpowiedzialnej za utylizację zużytego sprzętu elektrycznego i elektronicznego lub w firmie obsługującej wywóz śmieci w Państwa miejscu zamieszkania.

Pomoc dotycząca usterek

Usterka Możliwa przyczyna Pomoc
Kompresor nie pracuje.	Brak napięcia sieciowegoZa niskie napięcie sieciowe.Za niska temperatura zewnętrzna.Przegrzany silnik	Sprawdzić kabel, wtyczkę zasilania, bezpiecznik oraz gniazdko.Unikać zbyt długich przedłużaczy. Stosować wyłącznie przedłużacze o odpowiednim przekroju.Nie stosować urządzenia w temperaturze poniżej +5°C.Odczekać aż silnik ostygnie i, o ile to możliwe, usunąć przyczynę przegrzania.
Kompresor pracuje, ale nie wytwarza ciśnienia.	Nieszczelny zawór zwrotnyUszkodzone uszczelki.	Wymienić zawór zwrotny.Sprawdzić uszczelki. Zlecić specjalistycznemu zakładowi wymianę uszkodzonych uszczelek.
Kompresor pracuje, manometry wskazują ciśnienie, ale narzędzia pneumatyczne nie działają.	Nieszczelne łącze węża.Nieszczelna szybkozłączka.	Sprawdzić wąż i narzędzia, w razie potrzeby wymienić.Sprawdzić szybkozłączkę, w razie potrzeby wymienić.

Pripildę sukalibruotu prietaisu, patikrinkite oro slęgi.

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakie-go zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że maszyna

będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.

Garantie RO
