LIETOŠANAS INSTRUKCIJA Air Force 3 SCHEPPACH

KompresorsTulkošana no oriģinālā lietošanas instrukcija 95-101

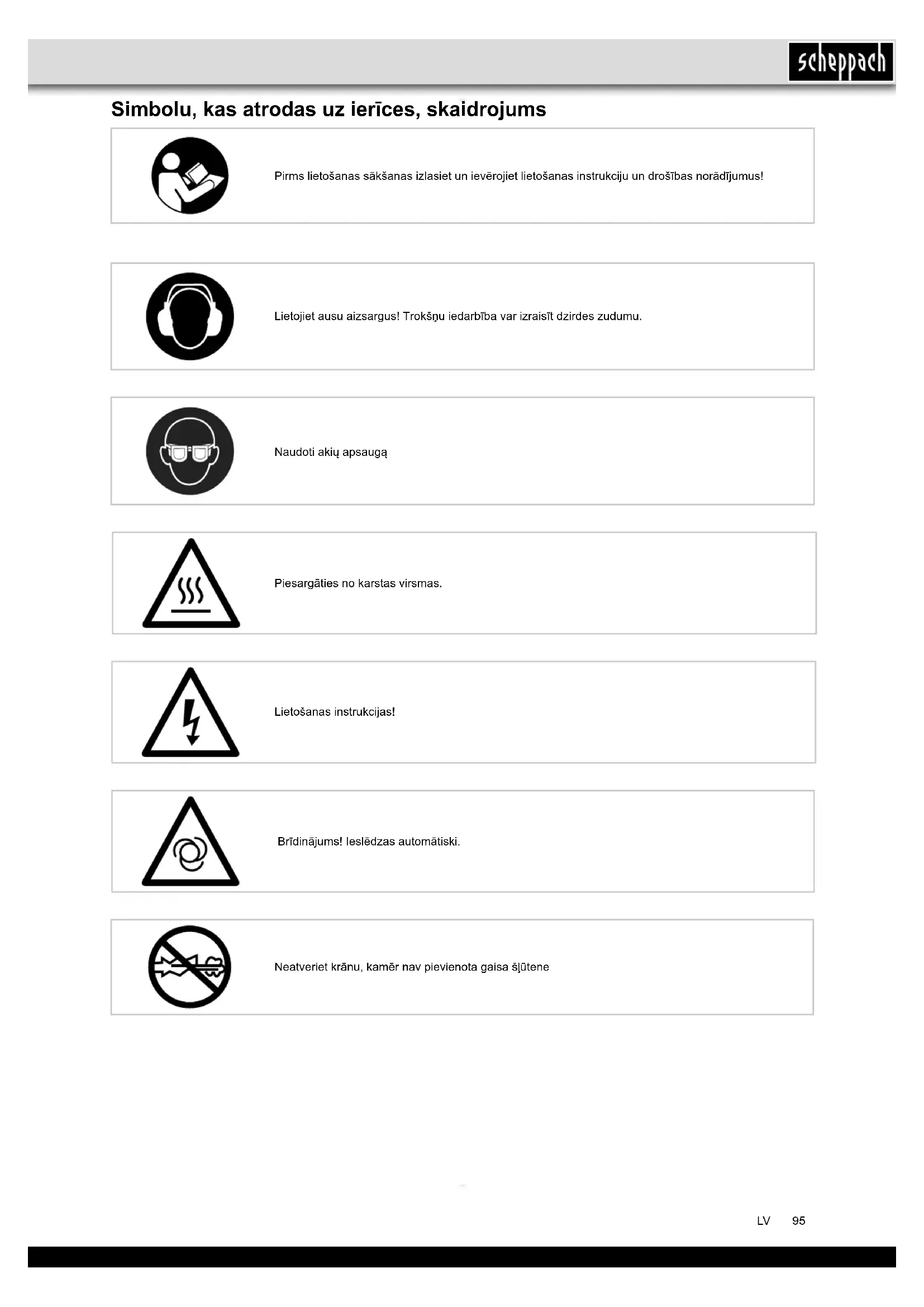

• Patikrinkite greitai išardomą movą, prireikus pakeiskite.95LV Simbolu, kas atrodas uz ierīces, skaidrojums Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus! Lietošanas instrukcijas! Brīdinājums! Ieslēdzas automātiski. Lietojiet ausu aizsargus! Trokšņu iedarbība var izraisīt dzirdes zudumu. Piesargāties no karstas virsmas. Neatveriet krānu, kamēr nav pievienota gaisa šļūtene Naudoti akių apsaugą96 LV Ierīces apraksts

1. Transportēšanas rokturis

2. Ieslēgšanas/izslēgšanas slēdzis

3. Kompresors mājokli

A Universālais adapteris, vārstiem ar diametru apm. 6 mm B Universālais adapteris, vārstiem ar diametru apm. 9 mm C Adapteris paredzēts H, J, K D Izpūšanas adapteris E Ventiļa adapteris, piem., velosipēda ventiļiem F Bumbas adata G Riepu gaisa spiediena mērītājs H Atgaisošanas adapteris J Uzskrūvējamo ventiļu adapteris K Universāls adapteris Piegādes komplekts

• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.

• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).

• Pārbaudiet, vai piegādes komplekts ir pilnīgs.

• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.

• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termiņa beigām. UZMANĪBU! Ierīce un iepakojuma materiāls nav rotaļlietas! Bēr- ni nedrīkst rotaļāties ar plastmasas maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakša- nas risks! Paredzētajam mērķim atbilstoša lietošana Kompresors ir paredzēts saspiestā gaisa ģenerēšanai pneimatiski darbināmiem instrumentiem, kurus var lie- tot ar gaisa daudzumu līdz apt. 170 l/min. (piem., riepu piepildīšanas ierīce, izpūšanas pistole un krāsošanas pistole). Sakarā ar ierobežotu gaisa padevi nav iespē- jams lietot instrumentus, kuriem nepieciešams ļoti liels gaisa patēriņš (piem., orbitālā slīpmašīna, taisnā slīp- mašīna un triecienskrūvgriezis). Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierī- ces lietošana citiem mērķiem uzskatāma par neatbil- stošu. Par jebkuriem bojājumiem vai savainojumiem, kas tādēļ radušies, ir atbildīgs lietotājs/operators, ne- vis ražotājs. Ņemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērķim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garan- tiju, ja ierīci izmanto komerciālos, amatniecības vai rūp- niecības uzņēmumos, kā arī līdzīgos darbos. Ievads RAŽOTĀJS: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen GODĀTAIS KLIENT! Vēlam prieku un izdošanos, strādājot ar Jūsu jauno ie- rīci. NORĀDĪJUMS! Šīs ierīces ražotājs saskaņā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,

• lietošanas instrukcijas neievērošanu,

• trešo personu, nepilnvarotu speciālistu veiktu remon- tu,

• neoriģinālo rezerves daļu montāžu un nomaiņu,

• paredzētajam mērķim neatbilstošu lietošanu,

• elektroiekārtas atteici, neievērojot elektrības noteiku- mus un VDE noteikumus 0100, DIN 57113/VDE0113. Ievērojiet: Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu. Šai lietošanas instrukcijai ir jāpalīdz Jums iepazīt elek- troierīci un izmantot tās izmantošanas iespējas atbilsto- ši paredzētajam mērķim. Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstru- mentu, lai izvairītos no riskiem, ietaupītu remonta iz- devumus, samazinātu dīkstāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteiku- miem noteikti jāievēro attiecīgajā valstī piemērojamie noteikumi par elektroinstrumenta lietošanu. Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisiņā, sargājot no netīrumiem un mitru- ma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievē- ro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ar to saistītajiem riskiem. Jāievēro noteiktais minimālais vecums. Līdztekus šajā lietošanas instrukcijā sniegtajiem dro- šības norādījumiem un attiecīgās valsts īpašajiem no- teikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu. Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instruk- ciju un drošības norādījumus.97LV 11 Izvairieties no neuzraudzītas darbības sākšanas. – Pārliecinieties, vai slēdzis, ievietojot kontaktdakšu kontaktligzdā, ir izslēgts. 12 Strādājot ārā, izmantojiet pagarinātājus. – Brīvā dabā lietojiet tikai atļautos pagarinātājus ar atbilstīgiem apzīmējumiem. – Kabeļsaivu izmantojiet tikai notītā stāvoklī. 13 Vienmēr esiet uzmanīgs. – Sekojiet līdzi savai rīcībai. Strādājiet saprātīgi. Nelietojiet elektroinstrumentu, ja neesat koncen- trējies. 14 Pārbaudiet, vai elektroinstruments nav bojāts. – Pirms elektroinstrumenta turpmākas izmantoša- nas rūpīgi jāpārbauda, vai aizsargmehānismi vai viegli bojātas detaļas darbojas nevainojami un atbilstoši paredzētajam mērķim. – Pārbaudiet, vai kustīgās detaļas darbojas nevai- nojami, neaizķeras un nav bojātas. Visas daļas pareizi jāuzmontē un jāizpilda visi nosacījumi, lai nodrošinātu nevainojamu elektroinstrumenta darbību. – Bojāti aizsargmehānismi un detaļas atbilstoši jā- salabo atzītā remontdarbnīcā vai jānomaina, ja lietošanas instrukcijā nav norādīts citādi. – Bojāti slēdži jānomaina klientu tehniskās apkal- pošanas darbnīcā. – Neizmantojiet neatbilstīgus vai bojātus pieslēgu- ma vadus. – Nelietojiet elektroinstrumentus, kuriem nevar ieslēgt un izslēgt slēdzi. 15 Elektroinstrumenta remontu uzticiet veikt kvalicē- tam elektriķim. – Šis elektroinstruments atbilst attiecīgajiem dro- šības noteikumiem. Remontu drīkst veikt tikai kvalicēts elektriķis, turklāt jāizmanto oriģinālās rezerves daļas, citādi ar lietotāju var notikt nelai- mes gadījumi. 16 Ievērībai! – Savai drošībai lietojiet tikai piederumus un papil- dierīces, kas norādītas lietošanas instrukcijā vai ko ieteicis vai norādījis instrumentu ražotājs. Citu darba instrumentu vai piederumu lietošana, kas atšķiras no lietošanas instrukcijā vai katalogā ie- teiktajiem, var radīt personīgu savainošanās risku. 17 Troksnis – Izmantojot kompresoru, lietojiet ausu aizsargus. 18 Pieslēguma vada nomaiņa – Ja bojā pieslēguma vadu, ražotājam vai kvali- cētam elektriķim tas jānomaina, lai nepieļautu bīstamību. Risks, ko rada elektriskais trieciens 19 Riepu piepildīšana – IEVĒRĪBAI! Manometrs nav kalibrēts! Tieši pēc piepildīšanas pārbaudiet spiedienu riepā ar pie- mērotu manometru, piem., degvielas uzpildes stacijā. 20 Pa ceļu pārvietojami kompresori lietošanai būvlau- kumā – Uzmaniet, lai visas šļūtenes un armatūra būtu piemērota kompresora maksimāli pieļaujamajam darba spiedienam. Drošības norādījumi m Uzmanību! Lai izsargātos no elektrošoka, savaino- jumiem un aizdegšanās, lietojot elektroierīces, ņemiet vērā turpmāk minētos galvenos drošības norādījumus. Pirms elektroinstrumenta lietošanas izlasiet visus šos drošības norādījumus un rūpīgi tos uzglabājiet. Drošs darbs 1 Uzturiet kārtībā savu darba vietu. – Nekārtība darba vietā var izraisīt nelaimes gadī- jumus. 2 Ņemiet vērā apkārtējās vides ietekmi. – Sargājiet elektroinstrumentus no lietus. – Nelietojiet elektroinstrumentus mitrā vai slapjā vidē. – Rūpējieties par labu darba vietas apgaismojumu. – Nelietojiet elektroinstrumentus ugunsnedrošā vai sprādzienbīstamā vidē. 3 Sargājiet sevi no iespējamā elektrošoka. – Izvairieties pieskarties iezemētiem priekšmetiem (piemēram, caurulēm, radiatoriem, plītīm, ledus- skapjiem). 4 Nelaidiet klāt citas personas. – Neļaujiet citām personām, jo īpaši bērniem, pie- skarties elektroinstrumentam vai vadam. Nelaidiet klāt savai darba vietai šīs personas. 5 Elektroinstrumentus, ko nelietojat, uzglabājiet drošā vietā. – Neizmantotus elektroinstrumentus uzglabājiet sausā, augstu izvietotā vai aizslēgtā, bērniem ne- pieejamā vietā. 6 Nepārslogojiet elektroinstrumentu. – Ar norādīto pieļaujamo jaudu varēsit strādāt labāk un drošāk. 7 Lietojiet piemērotu apģērbu. – Nelietojiet platu apģērbu vai rotaslietas, ko var sa- tvert ierīces kustīgās detaļas. – Strādājot brīvā dabā, ieteicams izmantot neslīdo- šus apavus. – Garus matus nosedziet ar matu tīkliņu. 8 Neizmantojiet vadu mērķiem, kuriem tas nav pa- redzēts. – Neizmantojiet vadu, lai izvilktu kontaktdakšu no kontaktligzdas. Sargājiet vadu no karstuma, eļļas un asām šķautnēm. 9 Rūpīgi kopiet instrumentus – Uzturiet zāģēšanas instrumentus asus un tīrus, lai darbs veiktos labāk un drošāk. – Ievērojiet eļļošanas un instrumentu nomaiņas norādījumus. – Regulāri pārbaudiet elektroinstrumenta pieslēgu- ma vadu un bojājumu gadījumā lieciet to salabot kompetentam speciālistam. – Regulāri pārbaudiet pagarinātājus un nomainiet tos, ja tie ir bojāti. 10 Atvienojiet kontaktdakšu no kontaktligzdas. – Ja nelietojat elektroinstrumentu, pirms apkopes un nomainot instrumentus, piemēram, zāģa plātni, urbi, frēzi.98 LV

• Smidzināšanas procesa laikā, kā arī darba telpā ne- drīkst smēķēt. Sprādzienbīstamība! Arī krāsas tvaiki ir viegli aizdedzināmi.

• Nedrīkst būt pieejamas vai nedrīkst lietot uguns vie- tas, atklātu liesmu vai dzirksteļojošas mašīnas.

• Neuzglabājiet vai nelietojiet ēdienus un dzērienus darba telpā. Krāsas tvaiki ir kaitīgi veselībai.

• Darba telpas apjomam jābūt lielākam par 30 m³, un jābūt nodrošinātai pietiekamai gaisa apmaiņai smi- dzināšanas un žāvēšanas laikā.

• Nesmidziniet pret vēju. Izsmidzinot aizdedzināmus vai bīstamus smidzināmos materiālus, principiāli ie- vērojiet vietējās policijas pārvaldes noteikumus.

• Neizmantojiet kopā ar PVC spiediena šļūteni šādus šķidrumus, piem., lakbenzīnu, butilspirtu un meti- lēnhlorīdu. Šie šķidrumi sagrauj spiediena šļūteni. Spiedientvertņu lietošana

• Kurš lieto spiedientvertni, tam tā jāuztur pienācīgā stāvoklī, pienācīgi jālieto, jākontrolē, nekavējoties jā- veic nepieciešamie uzturēšanas kārtībā un laboša- nas darbi un atbilstoši apstākļiem jāveic nepiecieša- mie drošības pasākumi.

• Uzraudzības iestāde atsevišķā gadījumā var dod rī- kojumu par nepieciešamajiem kontroles pasākumiem.

• Nedrīkst lietot spiedientvertni, ja tai ir trūkumi, tā ap- draud darbiniekus vai trešās personas.

• Pirms katras lietošanas pārbaudiet, vai spiedientvert- nei nav rūsas un bojājumu. Kompresoru nedrīkst lie- tot ar bojātu vai sarūsējušu spiedientvertni. Ja jūs konstatējat bojājumus, tad lūdzam vērsties klientu tehniskās apkalpošanas darbnīcā. Tehniskie dati Tīkla pieslēgums 220 - 240 V~ 50 Hz Motora jauda W max. 1100 Darbības režīms S3 15% Kompresora apgriezienu skaits 3750 min

Darba spiediens ca. 8 bar Teorēt. iesūkšanas jauda l/min ca. 180 Skaņas jaudas līmenis

1,93 dB Aizsardzības pakāpe IP20 Aizsardzības klase I Ierīces svars kg 5 Trokšņu emisijas vērtības bija noteiktas atbilstoši stan- darta EN ISO 3744 prasībām. Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu. 21 Uzstādīšanas vieta – Uzstādiet kompresoru tikai uz līdzenas pamatnes. 22 Ievērībai! – Šo ierīci var lietot bērni, kas vecāki par 8 gadiem, kā arī personas ar samazinātām ziskajām, uz- tveres un garīgajām spējām vai ar pieredzes un zināšanu trūkumu, ja tās bija uzraudzītas vai ins- truētas par ierīces drošo lietošanu un izprot no tās izrietošos riskus. – Bērni nedrīkst rotaļāties ar ierīci. – Bērni nedrīkst veikt tīrīšanu un apkopi. 23 Ir ieteicams, ka padeves šļūtenes, ja spiediens pār- sniedz 7 bar, vajadzētu aprīkot ar drošības kabeli, piem., tērauda trosi. 24 Nepieļaujiet spēcīgu slodzi uz cauruļvadu sistēmu, izmantojot elastīgus šļūtenes savienojumus, lai ne- pieļautu pārlocījuma vietas. Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu dar- bību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

PAPILDU DROŠĪBAS NORĀDĪJUMI

Drošības norādījumi darbam ar saspiesto gaisu un izpūšanas pistolēm

• Kompresora sūknis un cauruļvadi darba laikā sa- sniedz augstas temperatūras. Pieskaršanās rada apdegumus.

• Kompresora iesūktais gaiss jāuztur tīrs no piemaisī- jumiem, kas kompresora sūknī var radīt ugunsgrēkus vai sprādzienus.

• Atvienojot šļūtenes savienojumu, noturiet ar roku šļū- tenes savienojuma detaļu. Tādējādi jūs nepieļausiet savainojumus, ko rada atpakaļ atlecoša šļūtene.

• Darbā ar izpūšanas pistoli lietojiet aizsargbrilles. Sve- šķermeņi un aizpūstas daļas var viegli izraisīt savai- nojumus.

• Neappūtiet personas ar izpūšanas pistoli vai netīriet apģērbu uz ķermeņa. Savainošanās risks! Drošības norādījumi krāsas izsmidzināšanas laikā

• Neizmantojiet lakas vai šķīdinātājus, kuru uzliesmo- šanas temperatūra ir mazāka par 55° C. Sprādzien- bīstamība!

• Nesildiet lakas un šķīdinātājus. Sprādzienbīstamība!

• Ja izmanto veselībai kaitīgus šķidrumus, aizsardzībai ir nepieciešamas ltrācijas ierīces (aizsargmaska). Ievērojiet arī šādu vielu ražotāju sniegto informāciju par aizsardzības pasākumiem.

• Jāievēro uz izmantojamo materiālu ārējā iepakoju- ma piestiprinātā informācija un marķējumi saskaņā ar Noteikumiem par rīkošanos ar bīstamām vielām. Ja nepieciešams, jāveic papildu aizsardzības pasākumi, it īpaši jāvalkā piemērots apģērbs un jālieto maskas.99LV Ieslēgšanas/izslēgšanas slēdzis (1. attēls)

• Nospiežot pogu (2) pozīcijā I, ieslēdz kompresoru.

• Lai izslēgtu kompresoru, poga (2) jānospiež pozīcijā

Pieslēgumu veikšana (2-4. att.) m Ievērībai! Šim nolūkam izslēdziet ierīci. Turklāt noturiet savienojuma detaļu, lai nepieļautu sa- vainojumus, ko rada šļūtenes atlēkšana.

• Saspiesta gaisa šļūtene (5) jāsavieno ar kompresora ātro savienotāju (4)

• Pievienojiet pneimatiskā instrumenta ieliktni pie kom- presora pneimatiskās šļūtenes (5).

• Ja atkārtoti vēlaties atvienot šo savienojumu, atvel- ciet pneimatiskās šļūtenes (5) ātrjaucamo savienoju- mu (4). Riepu piepildītāja izmantošana (6., 7., 8. att.) Pneimatiskais riepu piepildītājs (G) ir paredzēts auto- riepu piepildīšanai; ar atbilstošiem piederumiem arī ve- losipēda riepu, piepūšamo laivu, piepūšamo matraču, bumbu utt. piepildīšanai. Nospiežot atgaisošanas vārstu (7), var samazināt spie- dienu. m Ievērībai! Manometrs nav kalibrēts! Pārbaudiet gaisa spiedienu pēc piepildīšanas ar kalib- rētu ierīci. Izpūšanas pistoles izmantošana Jūs varat izmantot riepu piepildītāju (G) kā izpūšanas pistoli arī dobumu un netīru virsmu un darba ierīču tī- rīšanai. Šim nolūkam vispirms noņemiet šļūteni ar ventiļa adap- teri (8). Tagad saskrūvējiet izpūšanas adapteri (D) ar riepu pie- pildītāju (G). Adapteru komplekta izmantošana Adapteru komplekts nodrošina jums šādas riepu piepil- dītāja papildu izmantošanas iespējas:

• Bumbu piesūknēšana, izmantojot bumbas adatu (F).

• Ventiļu adapteris (E) nodrošina velosipēda riepu pie- pildīšanu.

• Baseinu, piepūšamo matraču vai laivu piepildīšana, izmantojot papildadapteri (K).

• Preču ar uzskrūvējamiem ventiļiem (piem., laivu) pie- pildīšana, izmantojot uzskrūvējamo ventiļu adapteri (J).

• Liela tilpuma preču atgaisošana. Šim nolūkam varat izmantot atgaisošanas vārstu adapteri (C).

• Abus koniskos universālos adapterus ( A / B ) jūs arī varat izmantot piepūšamo matraču piepildīšanai. Atlikušais risks Ievērojiet lietošanas instrukcijas norādītos apkopes un drošības norādījumus. Esiet vienmēr uzmanīgs darba laikā un nelaidiet tre- šās personas klāt jūsu darba vietai, turot tās drošā at- tālumā. Arī ierīces lietpratīgas lietošanas laikā vienmēr paliek zināms atlikušais risks, kuru nevar izslēgt. No ierīces veida un konstrukcijas var izrietēt šāda potenciāla bīs- tamība:

• Ražojuma nejauša palaide ekspluatācijā.

• Dzirdes bojājums, ja nelieto norādītos ausu aizsar- gus.

• Netīrumu daļiņas, putekļi utt., neskatoties uz aizsar- gbriļļu lietošanu, var iekļūt jūsu acīs un sejā.

• Savirpuļoto daļiņu ieelpošana. Darbības pirms lietošanas sākšanas Pirms pieslēgšanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.

• Pārbaudiet, vai ierīcei nav transportēšanas laikā ra- dušos bojājumu. Nekavējoties ziņojiet par iespēja- miem bojājumiem transporta uzņēmumam, kurš bija piegādājis kompresoru.

• Kompresora uzstādīšana jāveic patērētāja tuvumā.

• Nedrīkst pieļaut garus gaisa vadus un garas barojo- šās līnijas (pagarinātājus).

• Ievērojiet, lai būtu sauss iesūkšanas gaiss bez pu- tekļiem.

• Neuzstādiet kompresoru mitrā vai slapjā telpā.

• Kompresoru drīkst lietot tikai piemērotās telpās (labi ventilētās, apkārtējā gaisa temperatūra no +5°C līdz 40°C). Telpā nedrīkst atrasties putekļi, skābes, tvaiki, sprāgstošas vai uzliesmojošas gāzes.

• Kompresors ir piemērots lietošanai sausās telpās. Lietošana nav pieļaujama zonās, kurās darbojas ar smidzināmu ūdeni. Uzstādīšana un lietošana m Uzmanību! Pirms lietošanas sākšanas noteikti pilnīgi uzstādiet ierīci! īkla pieslēgums

• Kompresoru var pievienot pie jebkuras kontaktligzdas ar zemējuma kontaktu 220 - 240V ~ 50 Hz, kas ir ap- rīkota ar 16 A drošinātāju.

• Pirms lietošanas sākšanas uzmaniet, lai tīkla sprie- gums sakristu ar darba spriegumu un mašīnas jaudu datu plāksnītē.

• Gari barošanas vadi, kā arī pagarinājumi, vada spo- les utt. izraisa sprieguma kritumu, un var aizkavēt mo- tora palaišanu.

• Zemās temperatūrās, kas mazākas par +5°C, motora palaišana ir apdraudēta stingras gaitas dēļ.100 LV Tīrīšana

• Uzturiet ierīci tīru no putekļiem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.

• Mēs iesakām tīrīt ierīci tieši pēc katras lietošanas.

• Regulāri tīriet ierīci ar mitru drānu un mazliet šķid- ro ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķī- dinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.

• Pirms kompresora tīrīšanas jāatvieno šļūtene un smi- dzināšanas uzgaļi. Kompresoru nedrīkst tīrīt ar ūdeni, šķīdinātājiem vai tamlīdzīgām vielām. Informācija par apkalpošanu Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektī- vi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Dilstošas detaļas*: josta, sakabe

• Nav noteikti jābūt piegādes komplektā! Glabāšana m Uzmanību! Atvienojiet tīkla kontaktdakšu, atgaisojiet ierīci un visus pievienotos pneimatiskos instrumentus. No- vietojiet kompresoru tā, lai to nevarētu sākt lietot nepiederošas personas. m Uzmanību! Uzglabājiet kompresoru tikai sausā un nepiedero- šām personām nepieejamā vietā. Nesagāziet, uz- glabājiet tikai stāvus pozīcijā! Uzglabāšanas jauda plug, šļūtenes un piederumi (at- tēls 2)

• Strāvas vadu (6), kā parādīts 3. attēlā, jābūt novieto- tām sāniem paplātes uz kompresora.

• Spiediena šļūtene var sakrauti rīku nodalījumu. Transportēšana

• Ierīci var transportēt aiz roktura (1) (5. att.). Likvidācija un atkārtota izmantošana erīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaļas jā- nodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā! Pieslēgšana elektrotīklam Instalētais elektromotors ir pieslēgts darbam gata- vā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem no- teikumiem. Bojāts elektropieslēguma vads Elektropieslēguma vadiem bieži rodas izolācijas bojā- jumi. To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur lo- gu vai durvju ailu;

• lūzuma vietas pieslēguma vada nepareizas nostipri- nāšanas vai izvietošanas dēļ;

• griezuma vietas pieslēguma vada pārbraukšanas dēļ;

• izolācijas bojājumi, izraujot no sienas kontaktligzdas;

• plaisas izolācijas novecošanās dēļ. Šādus bojātus elektropieslēguma vadus nedrīkst iz- mantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai. Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bo- jājumu. Ievērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam. Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar marķējumu H05VV-F. Tipa nosaukuma uzdruka uz pieslēguma vada ir obli- gāta. Maiņstrāvas motors Elektrotīkla spriegumam jābūt 220 - 240 V~. Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvadrāt- milimetru šķērsgriezumam. Pieslēgšanu un remontu drīkst veikt tikai kvalicēts elektriķis. Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;

• ierīces datu plāksnītē norādītie dati;

• motora datu plāksnītē norādītie dati. Tīrīšana, apkope, glabāšana un trans- portēšana m Uzmanību! Pirms jebkādiem regulēšanas, tehniskās uzturēšanas vai remonta darbiem izņemiet elektrotīkla kontaktdakšu! Savainošanās risks, ko rada strāvas impulsi! m Uzmanību! Nogaidiet, līdz ierīce ir pilnīgi atdzisusi! Risks gūt apde- gumus! m Uzmanību! Pirms visiem tīrīšanas un apkopes darbiem ierīce jāat- brīvo no spiediena! Savainošanās risks!101LV Nolietotās iekārtas nedrīkst izmest mājsaim- niecības atkritumos! Šis simbols norāda uz to, ka šo ražojumu saskaņā ar Direktīvu par elektrisko un elektronisko iekārtu atkri- tumiem (2012/19/ES) un vietējiem likumiem, nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Šis ra- žojums jānodod šim nolūkam paredzētajā savākšanas vietā. To var izdarīt, piem., atdodot to atpakaļ tirdznie- cības vietā, kad pērk līdzīgu ražojumu, vai nododot piln- varotā savākšanas vietā, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu otrreizējo pārstrādi. Nelietpratīga rīkošanās ar nolietotām iekārtām sakarā ar potenciāli bīstamām vielām, kuras bieži vien satur elektrisko un elektronisko iekārtu atkritumi, var negatīvi ietekmēt apkārtējo vidi un cilvēku veselību. Lietpratīgi utilizējot šo ražojumu, jūs veicināt dabas resursu efek- tīvu lietošanu. Informāciju par nolietoto iekārtu savāk- šanas vietām jūs saņemsiet savā pašvaldībā, atkritumu utilizācijas sabiedriskajā organizācijā, pilnvarotajā ies- tādē, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu utilizāciju vai tuvākajā atkritumu izvešanas uzņēmumā. Traucējumu novēršana Traucējums Iespējamais cēlonis Novēršana Kompresors nedarbo- jas.

• Tīkla spriegums nav pieejams.

• Tīkla spriegums pārāk zems.

• Ārējā temperatūra pārāk zema.

• Pārbaudiet vadu, tīkla kontaktdakšu, drošinātāju un kontaktdakšu.

• Nepieļaujiet pārāk garus pagarinātājus. Izmanto- jiet pagarinātājus ar pietiekamu dzīslu šķērsgrie- zumu.

• Nelietojiet, ja ārējā temperatūra ir zemāka par +5° C.

• Ļaujiet motoram atdzist, ja nepieciešams, novēr- siet pārkaršanas cēloni. Kompresors darbojas, taču nav spiediena.

• Nehermētisks pretvārsts

• Nehermētisks kondensāta notecināšanas atveres aizgrieznis .

• Nomainiet pretvārstu.

• Pārbaudiet blīvējumus, uzticiet nomainīt sabojā- tus blīvējumus specializētā darbnīcā.

• Ar roku pievelciet aizgriezni. Pārbaudiet, ja ne- pieciešams, nomainiet blīvējumu uz aizgriežņa. Kompresors darbojas, spiedienu parāda mano- metrā, taču instrumenti nedarbojas.

• Nehermētiski šļūteņu savienojumi.

• Nehermētisks ātrjaucams savienojums.
