BRUGSANVISNING Air Force 3 SCHEPPACH

Säkerhetsanvisningar

Defekt elanslutningskabel.

Vi ønsker deg lykke til i arbeidet med den nye scheppach maskinen.

1 Hold arbeidsområdet ryddig

– Et rotet arbeidsområde kan føre til ulykker.

- Ikke la andre mennesker berøre verktøyet og kabelen, hold dem borte fra arbeidsområdet.

5 Oppbevare elektrisk verktøy på et trygt sted när det ikke er i bruk.

Hertil må du først fjerne slangen med ventiladapteren (8).

Tilkoblingsledningene må være typemerket i henhold til forskriftene.

Vekselstrømsmotor

Nettspenning må være 220 - 240 V.

Skjøteledninger opp til 25 m må ha et tverrsnitt på 1,5 kvadrat millimeter.

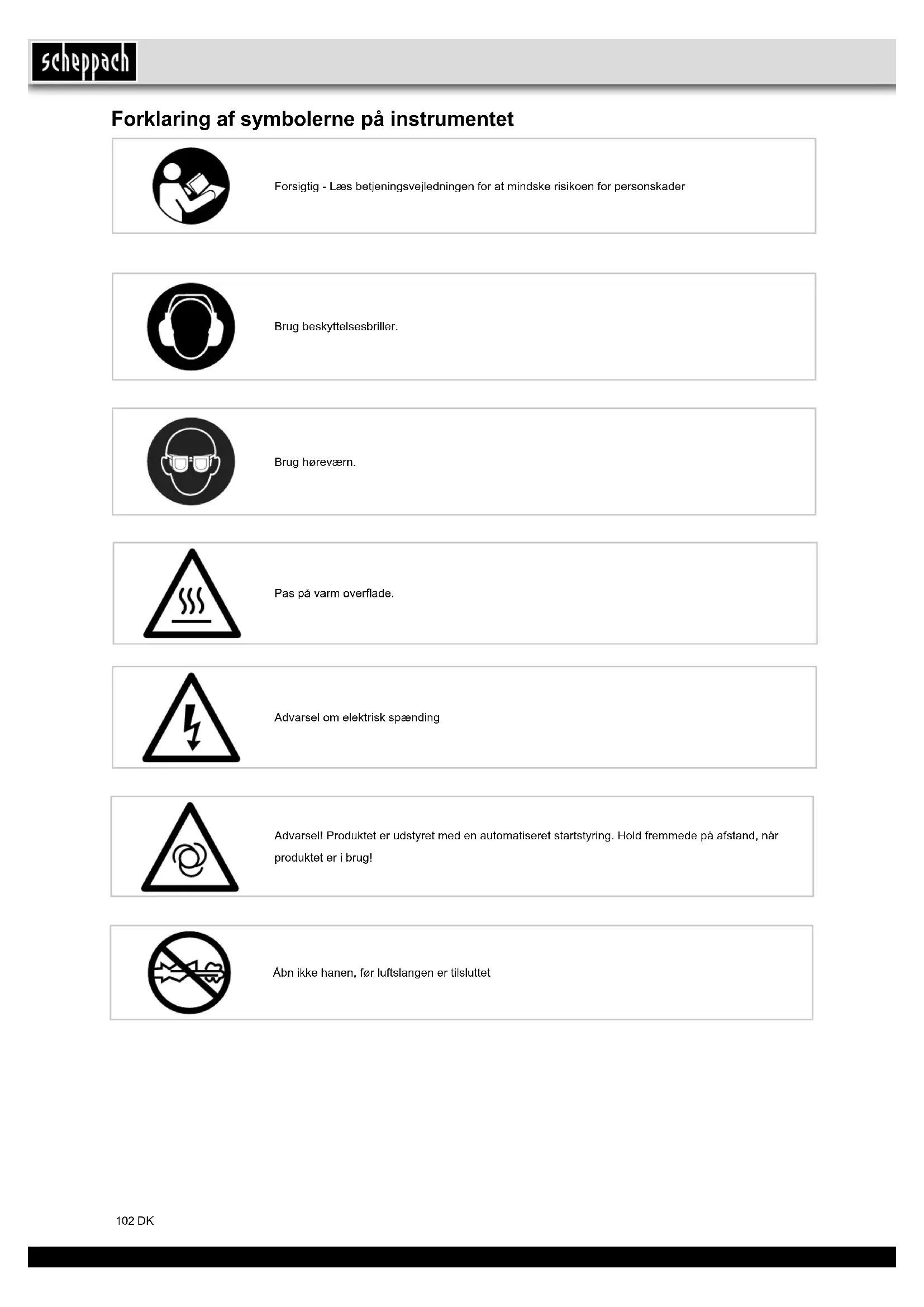

Forklaring af symbolerne på instrumentet

Forsigtig - Læs betjeningsvejledningen for at mindske risikoen for personskader

Brug beskyttelsesbriller.

Brug høreværn.

Pas på varm overflade.

Advarsel om elektrisk spænding

Advarsel! Produktet er udstyret med en automatiseret startstyring. Hold fremmede på afstand, när produktet er i brug!

Åbn ikke hanen, før luftslangen er tilsluttet

Indledning

PRODUCENT:

scheppach

vi håber, at du er tilfreds med og har fornøjelse af din nye maskine.

Bemærk:

I henhold til gældende produktansvarsregler kan producenten af dette udstyr ikke gøres ansvarlig for skader på udstyret eller skader forårsaget af dette i tilfælde af:

• forkert håndtering
• manglende overholdelse af brugsanvisningen
• reparationer udført af tredjemand, ikke-autoriserede teknikere
• installation af og udskiftning til ikke-originale reservedele
• ikke påtænkt anvendelse
• fejl i det elektriske system som følge af manglende overholdelse af de elektriske forskrifter og bestemmelserne i VDE (den tyske forening for elektriske, elektroniske og informationsteknologier) 0100, DIN 57113/VDE0113.

Vores anbefalinger:

Læs hele betjeningsvejledningen inden installation og ibrugtagning. Denne betjeningsvejledning hjælper dig med at lære din maskine at kende og dens tiltænkte funktionsområder. Betjeningsvejledningen indeholder vigtige oplysninger om at arbejde sikkert, korrekt og effektivt med maskinen, og hvordan man undgår farer, sparer reparationsomkostninger, begrænser nede-tider og forbedrer maskinens pålidelighed og levetid. Ud over sikkerhedsinstruktionerne i denne manuel skal du overholde dit lands lokale bestemmelser for drift af maskinen. Opbevar betjeningsvejledningen i nærheden af maskinen, og beskyt den mod snavs og fugtighed med et plastikomslag. Alle operatører skal læse vejledningen, inden arbejdet startes, og nøje overholde den. Kun personer, der er uddannet til at betjene maskinen, og som er bevidste om de mulige farer, må arbejde med maskinen. Den fastsatte minimumsalder skal overholdes.

2. Beskrivelse af apparatet

1. Bærehåndtag
2. Tænd/sluk kontakt
3. Kompressorhus
4. Lynkobling
5. TrykslangeManometer
6. Netledning

A. Universaladapter, til ventiler med en diameter på ca. 6 mm
B. Universaladapter, til ventiler med en diameter på ca. 9 mm
C. Adapter til H, J, K
D. Udblæsningsadapter
E. Ventil-adapter f.eks. til cykelventiler
F. Pumpespids
G. Dæktryksmåler
H. Udluftningsadapter
I. Skrueventiladapter
J. Universaladapter

3. Levering

• Åbn pakken og løft apparatet forsigtigt ud.
• Fjern emballage, emballering-/transportsikringer (hvis relevant).
• Kontrollér om leveringen er komplet.
• Kontrollér apparatet og tilbehørsdele for transportskader.
• Behold emballagen, om muligt inden udgangen af garantiperioden.

▲ OBS!

Apparat og emballage er ikke legetøj! Lad ikke børn lege med plastikposer, folier og små dele! Der er risiko for slugning og kvælning!

4. Korrekt anvendelse

Kompressoren bruges til at generere trykluft til pneumatiske værktøjer, som kan betjenes med en luftmængde på ca. 170 l/min (f.eks. oppustning af dæk, luftpistol og sprøjtepistol). På grund af den begrænsede luftstrøm er det ikke muligt at betjene værktøjer, som har et meget højt luftforbrug (f.eks. rystepudser, slibemaskine og slagskruenøgle).

Maskinen må kun anvendes til dens foreskrevne formål. Enhver anden anvendelse ud over dette anses som ikke beregnet. Producenten hæfter ikke for forårsagede skader eller skader på nogen form for bruger/operatør, der er forårsaget af ikke beregnet brug.

Bemærk, at vores enheder ikke er beregnet til brug for kommercielle, håndværksmæssige eller industrielle applikationer. Vi accepterer ingen garanti, hvis maskinen bruges i kommercielle, håndværks- eller industrivirksomheder eller til tilsvarende formål.

5. Sikkerhedsoplysninger

OBS! Ved brug af elektrisk værktøj skal følgende grundlæggende sikkerhedsforanstaltninger overholdes for at beskytte mod elektrisk stød, person-skade og brand. Læs hele instruktionen, før du bruger dette elektriske værktøj, og vær opmærksom på sikkerheden.

Arbejd sikkert

1 Hold dit arbejdsområde rent

- En sjusket arbejdsplads kan føre til ulykker.

2 Tænk på de miljømæssige påvirkninger

- Udsæt ikke elektrisk værktøj for regn.

• Brug ikke el-værktøj under fugtige eller våde forhold. Risiko for elektrisk stød!
  – Sørg for god belysning i arbejdsområdet.
• Brug ikke el-værktøj, hvor der er risiko for brand eller eksplosion.

3 Beskyt dig selv mod elektrisk stød

- Undgå kropskontakt med jordede forbindelser (f.eks. rør, radiatorer, elektriske komfurer, køleskabe).

4 Hold børn væk!

- Lad andre folk ikke røre værktøjet og kablet, hold dem væk fra dit arbejdsområde.

5 Opbevar ubrugte elektriske værktøjer sikkert

– Ubrugte elektriske værktøjer skal opbevares på et tørt, højtliggende eller aflåst sted uden for børns rækkevidde.

6 Undgå at overbelaste dit elektriske værktøj

- Du arbejder bedre og sikrere i det angivne effektområde.

7 Bær passende tøj

- Bær ikke løst tøj eller smykker, der kan blive fanget i bevægelige dele.

• Når du arbejder udendørs anbefales gummihandsker og skridsikkert fodtøj.
  – Bær härnet, hvis du har langt här.

8 Brug ikke kablet til formål, den ikke er beregnet

- Brug ikke kablet til at trække stikket ud af stikkontakten. Beskyt kablet mod varme, olie og skarpe kanter.

9 Vedligehold værktøjer med omhu

– Hold din kompressor ren for at arbejde godt og sikkert.
- Følg anvisningerne i forskrifterne.

- KKontrollér regelmæssigt strømkablet til det elektriske værktøj og få det udskiftet, hvis det er beskadiget, af en anerkendt ekspert.

- Undersøg forlængerledninger regelmæssigt og udskift dem, hvis de er beskadiget.

10 Træk stikket ud af stikkontakten

- når du ikke bruger apparatet, før vedligeholdelse og ved skift af værktøj.

11 Undgå utilsigtet start

- Sørg for, at kontakten er slukket, när du sætter stikket i stikkontakten.

12 Brug forlængerledninger til udendørs brug

- Brug kun godkendte udendørs og mærkede forlængerledninger.

- Brug kun kabeltromle i den udrullede tilstand.

13 Vær altid opmærksom

– Vær opmærksom på hvad du gør. Brug din sunde fornuft når du arbejder. Brug ikke apparatet, hvis du er distraheret.

14 Kontrollér det elektriske værktøj for mulige skader

- Før du fortsætter med at bruge det elektriske værktøj, skal sikkerhedsanordninger eller let beskadigede dele undersøges nøje for korrekt og tilsigtet funktion.

- Kontrollér, om bevægelige dele fungerer korrekt og ikke sidder fast, eller om der er beskadigede dele. Alle dele skal være monteret korrekt og opfylde alle betingelser for at sikre det elektriske værktøjs korrekte funktion.

- Beskadiget sikkerhedsudstyr og dele skal repareres eller udskiftes efter hensigten af en anerkendt specialist værksted, medmindre andet er angivet i vejledningen.

- Beskadigede kontakter skal udskiftes på et serviceværksted.

- Brug ikke defekte eller beskadigede tilslutningskabler.

- Brug ikke el-værktøj, hvor kontakten ikke kan tændes og slukkes.

15 Reparation af dit elektriske værktøj skal udføres af en elektriker

– Dette elektriske værktøj er i overensstemmelse med de relevante sikkerhedsbestemmelser. Reparationer må kun udføres af en autoriseret elektriker og kun originale reservedele må anvendes; Ellers kan der opstå ulykker.

16 OBS!

- For din egen sikkerhed, må du kun bruge tilbehør og apparater, der er angivet i betjeningsvejledningen eller anbefalet af producenten. Brugen af andre end de, der anbefales i manualen eller i kataloget kan forårsage personskade.

17 Støj

- Brug høreværn, når du anvender kompressoren.

18 Udskiftning af tilslutningskablet

- Hvis lednngen er beskadiget, skal den udskiftes af producenten eller en kvalificeret elektriker for at undgå farer. Risiko for elektrisk stød

19 Oppustning af dæk

- Kontrollér dæktrykket straks efter oppustning med en egnet trykmåler, f.eks. på en tankstation.

20 Bærbare kompressorer til byggepladsarbejde

- Sørg for, at alle slanger og fittings er egnet til det maksimalt tilladte arbejdstryk kompressoren.

21 Installationssted

- PLACÉR KOMPRESSOREN PÀ EN PLAN OVERFLADE.

22 Pas på! Dette produkt kan bruges af børn fra 8 år samt af personer med begrænsede fysiske, sensoriske eller psykiske evner eller manglende erfaring og viden, hvis de overvåges eller er blevet instrueret i en sikker brug af produktet og har forstået de farer, der er forbundet hermed. Børn må ikke lege med produktet. Rengøring og vedligeholdelse må ikke gennemføres af børn.

23 Det anbefales at udstyre tilføringsslanger med et sikkerhedskabel f.eks. et stålkabel i forbindelse med tryk over 7 bar.
24 Sørg for at ledningssystemet ikke udsættes for store belastninger, dette gøres ved at bruge fleksible slangetilslutninger for at undgå knæksteder.

Advarsel! Dette elektriske værktøj genererer et elektromagnetisk felt under drift. Dette felt kan forringe aktive eller passive medicinske implantater under visse betingelser. For at forebygge risikoen for alvorlige eller dødelige kvæstelser, anbefaler vi, at personer med medicinske implantater rådføre sig med egen læge og producenten af det medicinske implantat, før betjening af elektrisk værktøj.

YDERLIGERE OPLYSNINGER OM SIKKERHED

Sikkerhedsanvisninger for arbejde med tryklufts- og luftpistoler

• Kompressorpumpen og ledningerne når høje temperaturer under drift. Berøring forårsager forbrændinger.
• Den luft, som kompressoren suger ind, skal holdes fri for urenheder, der kan pumpes ind i kompressoren og resultere i brand eller eksplosioner.
• Hold fast i koblingsstykket på slangen med hånden, när du løsner slangekoblingen. Så undgår du skader, hvis slangen svirper tilbage.
• Brug beskyttelsesbriller når du arbejder med luftpistolen. Skader kan let opstå når fremmedlegemer og afblæst dele flyver rundt.
• Blæs aldrig mod personer eller rengør ikke tøj, der sidder på kroppen, med luftpistolen. Fare for kvæstelser!

Sikkerhedsforanstaltninger ved sprøjtemaling

• Brug ikke maling eller opløsningsmidler med et flam-mepunkt på under 55 °C. Risiko for eksplosion!
• Opvarm ikke maling og opløsningsmidler. Risiko for eksplosion!
• Hvis skadelige væsker forarbejdes skal filterudstyr (ansigtsmasker) benyttes som beskyttelse. Bemærk også oplysningerne om beskyttelsesforanstaltninger, som producenterne har angivet for sådanne stoffer.
• De angivelser og mærkninger for farlige stoffer, der findes på emballagen skal overholdes. Hvis nødven-digt skal supplerende forholdsregler træffes; navnlig skal passende tøj og masker bæres.
• Under injektionsprocessen og i arbejdsområdet må der ikke ryges. Risiko for eksplosion! Selv dampe fra maling er meget brandfarlige.
• Pejse, åben ild eller gnister må ikke være i nærheden af apparatet eller betjenes.
• Opbevar ikke mad og drikke i arbejdsområdet eller spise. Maling dampe er sundhedsskadelige.
• Opbevar eller indtag ikke mad og drikke i arbejdsområdet. Dampe fra maling er skadelige.

• Arbejdsområdet skal være større end 30 m ^3 , og der skal sørges for tilstrækkelig ventilation under sprøjtning og tørring.

• Sprøjt ikke mod vinden. Principielt skal de gældende lokale regler i henhold til de offentlige myndigheder for brændbart materiale eller farligt spray overholdes.

• Brug ikke materialer såsom mineralsk terpentin, butylalkohol og methylenchlorid til sprøjtning med PVC trykslange. Disse materialer kan ødelægge trykslangen.

Tekniske specifikationer

Nettilslutning 220 - 240 V ~ 50Hz
Motoreffekt W max. 1100
Driftstilstand S3 25%
Kompressor-omdrej-ningstal	3750 min ^-1
Arbejdstry ca. 8 bar
Slagvolumen pr. tidsenhed l/min ca. 180
Lydeffektniveau LWA 97 dB(A)
Usikkerhed KWA	1,93 dB
Beskyttelse IP20
Laser-klasse	|
Apparatets vægt i kg	5

Støjemissionsværdier er fastlagt i henhold til EN ISO 3744.

Bær høreværn.

Udsættelse for støj kan forårsage høretab.

Tilbageværende risiko

Overhold de fastlagte vedligeholdelses- og sikkerhedsforskrifter i betjeningsvejledningen.

Vær altid opmærksom under arbejdet og hold fremmede i en sikker afstand til arbejdspladsen.

Der vil altid være en tilbageværende risiko, der ikke kan udelukkes helt, også selv om produktet bruges korrekt. Følgende, potentielle farer kan afledes på basis af produktets type og konstruktion:

Utilsigtet ibrugtagning af produktet.

Høreskader, hvis der ikke bruges foreskrevet høreværn. Snavspartikler, støv osv. kan komme i øjnene eller an- sigtet, også selv om der bruges beskyttelsesbriller. Indånding af ophvirvlede partikler.

Den apparatet tages i brug

Kontrollér, før du tilslutter, at typedata på pladen svarer til lysnettets data.

• Kontrollér enheden for transportskader. Meld straks eventuelle skader til transportselskabet, som leverede kompressoren.

• Installation af kompressoren skal være tæt på brugeren.

• Lange luftledninger og lange forsyningslinjer (forlængerledninger) bør undgås.

• Vær opmærksom på tørt og støvfrit indtag.
• Anbring ikke kompressoren i fugtige eller våde rum.
• Kompressoren må kun bruges i egnede rum (godt ventileret, omgivende temperatur + 5 °C til 40 °C). I rummet må der ikke forekomme støv, syrer, dampe, eksplosive eller brandfarlige gasser.

Kompressoren er egnet til anvendelse i tørre rum. I områder, hvor der arbejdes med sprøjt er ikke tilladt.

Opsætning og betjening

▲ OBS!

Saml apparatet fuldstændigt før håndtering!

Nettilslutning

• Kompressoren er udstyret med en ledning med et sikkerhedsstik. Denne kan tilsluttes enhver beskyttelseskontakt med 50 Hz/230 V, som er beskyttet af en 16 A sikring.
• Sørg før idriftsættelse, at forsyningsspændingen matcher motorens effekt på typeskiltet.
• Lange forsyningslinjer samt forlængelser, kabeltromler mv. kan være årsag til spændingsfald og kan forhindre, at motoren starter.
• Ved lave temperaturer under + 5 °C kan motorstart være træg.

Tænd/sluk kontakt (figur 2)

- Tænd for kompressoren ved at presse tænd/sluk kontakten (2) op. Skub tænd/sluk kontakten (2) ned for at slukke kompressoren.

Tilslutninger (Fig. 2-4)

⚠ Pas på! Sluk produktet, før du går i gang.

• Tilslut trykluftslangen (5) til kompressorens hurtigkobler (4)
• Hold fast i koblingsstykket, så slangen ikke springer tilbage, da dette kan føre til kvæstelser.
• Forbind niplen på trykluftværktøjet med trykluftslangen (5) til kompressoren. Denne forbindelse afbrydes igen ved at trække lynkoblingen (4) på trykluftslangen (5) tilbage.

Dækluftpumpe anvendes (Fig. 6, 7, 8)

Trykluft-dækluftpumpen (G) bruges til at pumpe bildæk op; med det passende tilbehør kan den også bruges til at regulere og pumpe cykeldæk, gummibåde, luftmadrasser, bolde osv. op.

Tryk ledes ud ved at betjene udluftningsventilen (7).

⚠ Pas på! Manometeret er ikke kalibreret!

Kontrollér lufttrykket med et kalibreret produkt efter op-pumpningen.

Udblæsningspistol anvendes

Dækluftpumpen (G) kan også bruges som udblæsningspistol til at rengøre hulrum og snavsede overflader og arbejdsprodukter.

Hertil fjernes først slangen med ventiladapter (8).

Herefter skrues udblæsningsadapteren (D) på dækluft-pumpen (G).

Adaptersæt anvendes

Med adaptersættet kan dækluftpumpen bruges til følgende, yderligere opgaver:

• Oppumpning af bolde vha. pumpespidsen (F).
• Ventiladapteren (E) bruges til at pumpe cykler op med.
• Opfyldning af pools, luftmadrasser eller både vha. den ekstra adapter (K).
• Opfyldning af artikler med skrueventiler (f.eks. både) med skrueventiladapteren (J).
• Udluftning af store artikler. Hertil kan udluftningsventiladapteren (C) bruges.
• De to koniske universaladaptere ( A / B ) kan også bruges til at pumpe luftmadrasser op med.

Elektrisk tilslutning

Den installerede elektromotor er parat til at blive tilsluttet til drift. Stikket er i overensstemmelse med de gældende VDE og DIN regler. Kundens netværksforbindelse og enhver forlængerledning, der anvendes, skal være i overensstemmelse med disse regler.

Defekt elektrisk forbindelseskabel.

Isolering af elektrisk tilslutningskabler opstår ofte.

• Trykpunkter hvor tilslutningskabler føres gennem vindue eller døråbninger,
• Knæk. der skyldes forkert montering eller tilslutningskablet,
• Interfaces ved at køre over tilslutningskabel,
• Isoleringsskader fra stikkontakter,
• Revner ved ældning af isoleringen.

Sådanne defekte elektriske tilslutningskabler må ikke anvendes, og er ekstremt farlige på grund af isolering skader.

Kontrollér elektriske tilslutningskabler regelmæssigt for skader. Sørg for, at tilslutningsledningen ikke hænger mens du kontrollerer lysnettet.

Elektriske forbindelseskabler skal overholde de gældende VDE og DIN regler. Brug kun tilslutningskabler med mærkning H05VV-F.

Et vandmærke af typebetegnelsen på tilslutningskablet er obligatorisk.

AC motor

Netspændingen skal være 230 V \~.

Forlængerledninger op til 25 m længde skal have et tværsnit på 1,5 kvadratmillimeter.

Tilslutninger og reparationer til det elektriske udstyr må kun udføres af en autoriseret el-installatør.

For henvendelser, bedes du oplyse følgende data:

• Motorstrøm
  • Data i maskinen typeskilt
  • Data fra motorens mærkeplade

Vent, indtil enheden er kølet helt ned! Risiko for forbrændinger!

⚠ Vigtigt!

Før rengøring eller vedligeholdelse skal anlægget skal være trykløst! Fare for kvæstelser!

Rengøring

Holde apparatet fri for snavs og støv. Tør udstyret med en ren klud eller blæs det med trykluft ved lavt tryk. Vi anbefaler, at du rengør apparatet umiddelbart efter hver brug.

Rengør apparatet regelmæssigt med en fugtig klud og nogle bløde sæbe. Brug ikke rengøringsmidler eller opløsningsmidler; disse kunne angribe plastdelene af enheden. Sørg for, at intet vand kan sive ind i apparatet. Slange og spray værktøjer skal adskilles fra kompressoren før rengøring. Kompressoren må ikke vand, opløsningsmidler o bruge. Å. renses.

Serviceinformationer

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Sliddele*: snor, kobling

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Opbevaring

▲ OBS!

Træk stikket, bløder apparatet og alle tilsluttede pneumatisk værktøj. Placer kompressoren fra, så den ikke kan anvendes af uautoriserede personer i drift.

▲ OBS!

Opbevar kompressoren på et tørt og utilgængeligt for uvedkommende rundt. Ikke tip, holde en oprejst position!

Opbevaring af elstik, slange og tilbehør (billede 2)

- Nedledningen (6) kan opbevares i rummet på siden af kompressoren, som vist på Fig. 3.

- Trykslangen kan opbevares i værktøjsrummet.

Transport

- Produktet kan transporteres i håndgrebet (1) (Fig. 5).

Bortskaffelse og Genbrug

Enheden leveres i emballage for at forhindre beskadigelse under forsendelse. Denne emballage er råmateriale og kan derfor genanvendes eller kan returneres til råmaterialet cyklus.

Enheden og dens tilbehør er fremstillet af forskellige materialer, såsom Metal og plast. Kør Defekte komponenter for bortskaffelse af specialaffald. Spørg efter butikken, eller på rådhuset!

Gamle apparater må ikke smides ud sammen med det almindelige husholdningsaffald!

Dette symbol gør opmærksom på, at dette produkt ikke må smides ud sammen med det almindelige husholdningsaffald iht. WEEE-direktiv (2012/19/EU) og nationale love. Dette produkt skal afleveres til udvalgte samlesteder. Dette kan gøres f.eks. ved at returnere det i forbindelse med køb af et lignende produkt eller ved at aflevere det til et autoriseret samlested, hvor gamle elektriske og elektroniske apparater genbruges. Forkert håndtering af gamle apparater kan have negative følger for miljøet og menneskers sundhed, fordi disse evt. er fremstillet af farlige stoffer, der ofte findes i gamle elektriske og elektroniske apparater. Den korrekte bortskaffelse af produktet bidrager desuden til en effektiv udnyttelse af naturlige ressourcer. Informationen om samlesteder for gamle apparater fås ved henvendelse til kommunen, de offentlige organer til bortskaffelse af affald, et autoriseret sted til bortskaffelse af gamle elektriske og elektroniske apparater eller renovationen.

Problemløsning

Fejl Mulig årsag Afhjælpning
Kompressor kører ikke.	Strømmen er ikke tilsluttet.Netspænding for lav.Udetemperatur for lav. Overophedet motor.	Kontrollér kabel, netledning, sikring og udtagUndgå lange forlængerledninger. Brug forlængerledning med tilstrækkeligt tværsnit.Fungerer ikke under +5 °C.Lad motoren køle ned og om nødvendigt fjern årsagen til stoppet.
Kompressor kører, men der ingen tryk.	Utæt kontraventilPakningerne er brudte.Utæt bundprop til kondens (1).	Udskift kontraventil.Check pakninger, udskift brudte pakninger og lad et autoriseret værksted gøre dette.Spænd skruen med hånden.Kontrollér pakningen på skruen og udskift om nødvendigt.
Kompressoren kører, trykket vises på mano-meteret, men apparatet kører ikke.	Slangeforbindelser er utætte.Lynkobling er utæt.For lidt tryk på trykregulatoren (7).	Kontrollér luftslangen og værktøj og udskift om nødvendigt.Check lynkobling, udskift om nødvendigt.Skru trykregulator yderligere fast
