KÄYTTÖOHJE Air Force 3 SCHEPPACH

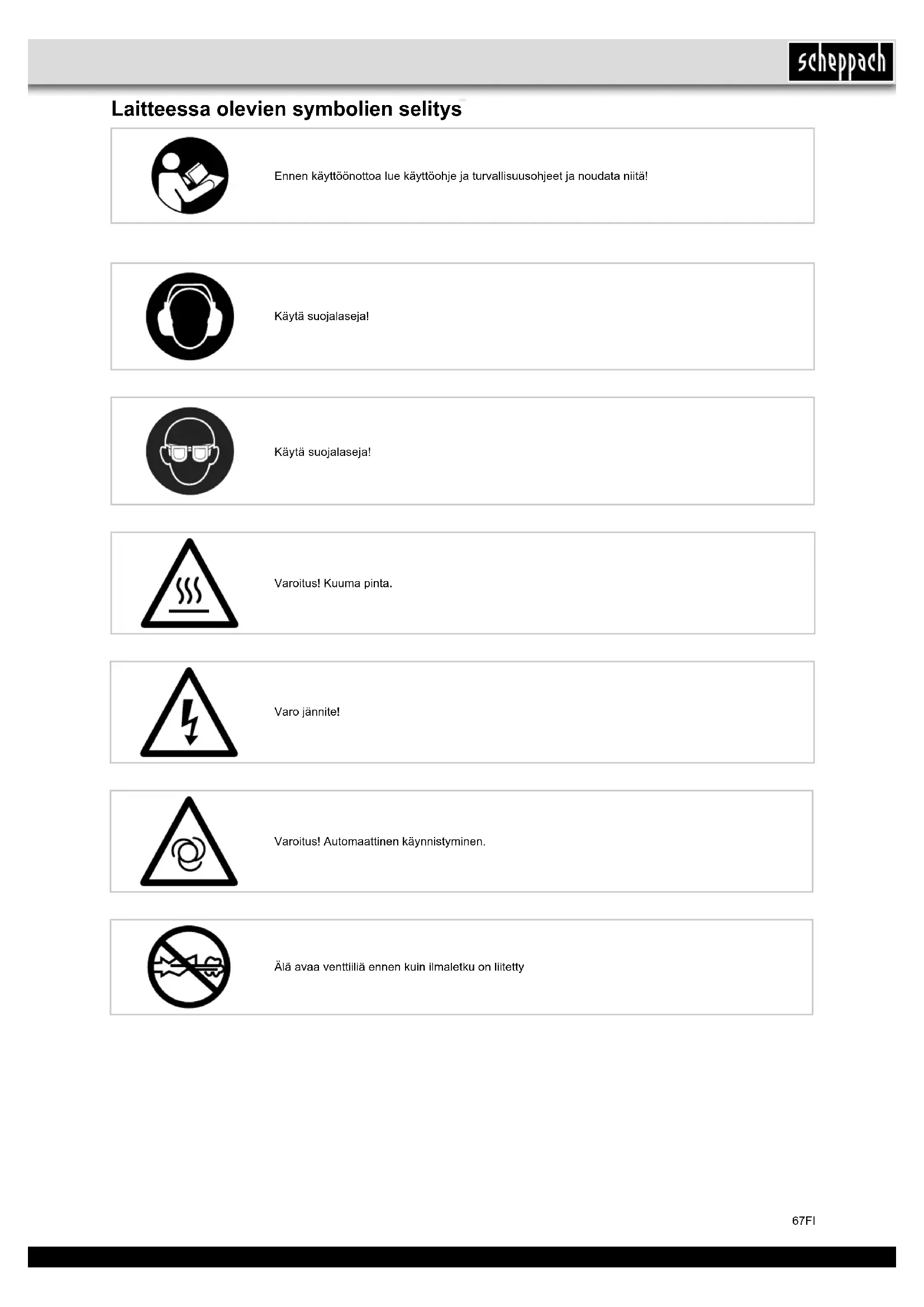

Laitteessa olevien symbolien selitys

Ennen käyttöönottoa lue käyttöohje ja turvallisuusohjeet ja noudata niitä!

Käytä suojalaseja!

Käytä suojalaseja!

Varoitus! Kuuma pinta.

Varo jännite!

Varoitus! Automaattinen käynnistyminen.

Älä avaa venttiiliä ennen kuin ilmaletku on liitetty

Johdanto

VALMISTAJA:

scheppach

Toivomme, että uusi scheppach-koneesi tuo sinulle paljon iloa ja menestystä.

Huomaa:

Tuotevastuulakien mukaisesti, tämän laitteen valmistaja ei ole vastuussa tälle laitteelle tai tästä laitteesta koitu-vista vaurioista, mikäli ne ovat seurausta:

Vääränlaisesta hoidosta.

Käyttöohjeiden noudattamatta jättämisestä.

Valtuuttamattomien henkilöiden tekemistä korjauksista.

Sellaisten osien asennuksesta ja käytöstä, jotka eivät ole alkuperäisiä varaosia.

Vääränlaisesta käytöstä ja soveltamisesta.

Sähköjärjestelmän viasta, joka on seurausta lain- säädännöllisten ja sovellettavien sähködirektiivien ja VDE-asetusten 0100, DIN 57113 / VDE 0113 noudatta- matta jättämisestä.

Ota huomioon:

Ennen kokoamista ja käyttöönottoa, lue käyttöohjeet kokonaisuudessaan.

Nämä käyttöohjeet auttavat sinua tutustumaan konee- seesi ja käyttämään sen asianmukaisia sovelluksia.

Käyttöohjeet sisältävät tärkeitä tietoja koneen turvallisesta, asiantuntevasta ja taloudellisesta käytöstä sekä vaarojen välttämisestä, korjauskuluista säästämisestä, seisonta-ajan vähentämisestä, ja koneen luotettavuuden ja käyttöiän lisäämisestä.

Näihin käyttöohjeisiin sisältyvien turvallisuusvaatimus- ten lisäksi sinun tulee ottaa tarkasti huomioon maasi sovellettavat määräykset.

Käyttöohjeiden tulee olla aina koneen lähellä. Laita ne muovikansioon suojaan lialta ja kosteudelta. Jokaisen käyttäjän tulee lukea ja huomioida ne tunnollisesti ennen työn aloittamista. Vain henkilöt, jotka on koulutettu koneen käyttöön, ja joiden tiedossa on eri vaarat, saavat työskennellä koneen kanssa. Vaadittu vähimmäisikä tulee ottaa huomioon.

Näihin käyttöohjeisiin sisältyvien ja maasi sovellettavien määräysten lisäksi sinun tulee ottaa huomioon yleisesti tunnustetut tekniset säännöt koskien puutyökoneiden käyttöä.

Laite kuvaus

1 Kahva

2 ON/OFF-kytkin

1. Kompressorin runko

4 Pikaliitin

1. Paineletku

2. Virtajohto

A Yleissovitin venttiileihin, joiden halkaisija on noin 6 mm

B Yleissovitin venttiileihin, joiden halkaisija on noin 9 mm

C Sovitin mallit H, J, K

D Puhallussovitin

E Venttiilisovitin, esim. polkupyörän venttiileihin

F Palloneula

G Rengaspaineen mittari

H Ilmanpoistosovitin

J Kierreventtiilisovitin

K Yleissovitin

Pakkauksesta purkaminen

- Avaa pakkaus ja ota laite varovasti ulos.

- Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).

- Tarkasta, onko toimituksen sisältö täydellinen.

- Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita.

- Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.

HUOMIO!

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

Määräystenmukainen käyttö

Kompressoria käytetään paineilman tuottamiseen paineilmatoimisiin työkaluihin, joita voidaan käyttää enintään noin 180 l/min ilmamäärällä (esim. renkaiden täyttö, puhalluspistoolit ja maaliruiskut). Rajoitetun ilmansyöttömäärän vuoksi hyvin suuren ilmankulutuksen omaavien työkalujen käyttö ei ole mahdollista (esim. laahaushiomakoneet, puikkohiomakoneet tai iskuruu-vinvääntimet).

Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja. Ota huomioon, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, käsityöammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä

Turvallisuusohjeet

△Huomio! Tätä kompres soria käytettäessä on nou datettava seuraavia periaat teellisia turvallisuusmää räyksiä säh köiskujen, vammojen ja palo vaaran välttämiseksi. Lue ja huo mioi nämä ohjeet ennen laitteen käyttöä.

Turvallinen työskentely

1 Pidä työalue siistinä

- Työalueen epäjärjestys li sää onnettomuusris - kejä.

2 Huomioi ympäristö vaiku tukset

– Älä aseta kompresso ria alttiiksi sateelle.
– Älä käytä kompressoria kos teassa tai märässä ympäristössä. Huolehdi hyvästä valaistuk sesta.
– Älä käytä kompres soria helposti syttyvien nestei
- den tai kaasujen lä hellä.

3 Suojaudu sähköiskun varalta

– Vältä koskettamasta maadoitettuihin kappa lei - siin, kuten esim. put kiin, lämmittimiin, liesiin ja jää kaappeihin.

4 Pidä lapset poissa!

– Älä anna muitten kos kea kompressoriin tai johtoihin, pidä heidät poissa työ alueelta.

5 Säilytä kompressori tur vallisessa paikassa

– Käytön väliaikoina tulee kompressori säilyttää kui vassa, suljetussa ti lassa poissa lasten ulot - tuvilta.

6 Älä ylikuormita komp ressoria

- Työskentelet helpom min ja turvallisemmin annetulla tehoalueella.

7 Käytä sopivaa työvaa tetusta

– Älä käytä väljiä vaattei ta tai koruja, ne voivat taker tua liikkuviin osiin.
– Työs kennellessä ulkona suositel laan kumikäsi - neitä ja pitäviä jalkineita.
– Käytä hiusverkkoa, jos hiuksesi ovat pitkät.

8 Älä käytä johtoa väärin

– Älä vedä kompressoria johdosta, äläkä irroita pis toketta vetämällä johdosta. Suojaa johto kuumuu-delta, öljyltä ja teräviltä reunoilta.

9 Hoida kompressoria huo lella

– Pidä kompressori puh taana voidaksesi työsken
- nellä hyvin ja tur vallisesti.
– Noudata huol - tomääräyk siä.
– Tarkista pistoke ja johto säännöl - lisin väliajoin, ja toimita ne asiantuntevan am - mattiliikkeen vaihdetta vaksi, jos huomaat vau rioita.
– Tarkista jatkojoh dot säännöllisesti ja vaihda vahingoittunut johto.

10 Irroita kaikki verkko pis tokkeet

- kun kompressoria ei käytetä tai sitä huolle taan.

11 Vältä tahatonta käyn nistystä

– Varmistu siitä, että laite on kytketty pois ennen verkkoliitäntää.

12 Jatkojohto ulkona

– Käytä ulkona vain tähän soveltuvia, vastaavasti merkittyjä jatkojohtoja.

13 Ole aina valppaana

– Seuraa työsi kulkua. Työs kentele järkevästi. Älä käytä kompressoria, jos olet hajamielinen.

14 Tarkista kompressorin vauriot

• Ennen kompressorin käytön jatkamista on suoja varusteiden tai vähän va hingoittuneiden osien estetön, sään nönmukai nen toiminta tarkistettava.
  – Tarkasta, että liikkuvien osien toi mento on häiriötön ja etteivät ne jää kiinni tai ole vahingoittuneet.
  – Kaik kien osien tulee olla oikein asennettuja ja nii den tulee täyttää niille asetetut edel lytykset.
  – Vahingoittuneet turvalait teet ja osat on korjattava tai vaihdettava asianmukai sesti ammattiliikkees-sä, mikäli käyttöohjeessa ei ole toisin sanottu.
  – Vahingoittu neet kytkimet on korjattava ammat-tiliikkeessä.
• Älä käytä sellaisia työkaluja, joiden kytkin ei toimennu oikein.

15 Huomio!

– Oman turvallisuutesi vuoksi käytä aina vain valmistajan ohjeissa suo siteltuja lisä varusteita ja lisälaitteita. Muiden kuin käyttöohjeessa tai luette lossa mainittujen työka lujen tai lisätarvik keiden käyttö voi aiheuttaa louk - kaantumisvaaran.

16 Korjaukset tekee vain alan ammattimies

- Korjaukset saa suorit taa vain asiantunteva sähkö mies, muuten voi niistä ai heutua käyttäjälle onnet tomuuksia.

17 Melunpäästöt

– Käytä kuulosuojuksia kompressorin käydessä.

18 Liitäntäjohdon vaihto

– Jos liitäntäjohto on vahingoittunut, niin valmistajan tai sähköalan ammattihenkilön tulee vaihtaa se uuteen, jotta vältetään vaaratilanteet.

19 Renkaantäyttöohjeita

- HUOMIO! Painemittari ei ole kalibroitu! Tarkista rengaspaineet heti täytön jälkeen sopivalla mittari, esim. huoltoasemalla.

20 Street Kannettava kompressorit rakennustyömaalla työhön

- Varmista, että kaikki letkut ja liittimet sopivat suurin sallittu käyttöpaine kompressorin.

21 Asennuspaikalle

– Aseta kompressori vain tasaiselle alustalle.

22 Huomio!

– Tätä laitetta saavat käyttää yli 8 vuotiaat lapset sekä henkilöt, jotka ovat fyysisiltä, aistimillisilta tai henkisiltä kyvyiltään rajoittuneet tai joilla ei ole kokemusta eikä vastaavia tietoja, jos heitä valvotaan ja he ovat saaneet opastuksen laitteen turvalliseen käyttöön ja he ymmärtävät siihen liittyvät vaarat.
– Lapset eivät saa leikkiä laitteen kanssa.
– Lapset eivät saa tehdä laitteen puhdistusta tai huoltoa.

23 Syöttöletkut on suositeltavaa varustaa turvakaapelilla (esim. teräsvaijeri), jos paine on yli 7 baaria.

24 Vältä voimakasta kuormitusta johtojärjestelmässä siten, että käytät joustavia letkuliitäntöjä taitekohtien estämiseksi.

Varoitus! Tämä sähkötyökalu tuottaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi määrätyissä olosuhteissa heikentää aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavan tai jopa kuolemaan johtavan loukkaantumisen vaaran välttämiseksi suosittelemme henkilöitä, joilla on lääketieteellinen implantti, neuvottelemaan lääkärinsä ja implantin valmistajan kanssa, ennen kuin he käyttävät sähkötyökalua.

Turvallisuutta koskevia lisätietoja

Paineilman ja puhalluspistoolien käyttöä koskevat turvallisuusmääräykset

• Ahtimen ja johtojen käyttö lämpötilat ovat korkeat. Kosketus aiheuttaa palo vammoja.
• Ahtimen imemien kaasujen tai höyryjen on oltava ilman aineosia, jotka voivat joh taa ahtimen paloon tai räjähdykseen.
• Letkuliitosta irroitettaessa on liitoskappaleesta pidet tävä kiinni, ettei se aiheuta vammoja sinkoutumalla irti.
• Paineilmapistoolia käsitel lessä on käytettävä suo jalaseja. Roskat ja poispu hallettu lika voivat helposti aiheuttaa vammoja.
• Paineilmapistoolia ei saa suunnata kohti ihmisiä, eikä sillä myöskään saa puhdistaa päällepuettuja vaate-kappaleita.

Ruiskumaalausta koskevat turvallisuusmääräykset

• Älä työstä maalia tai liuotetta, jonka sytty mispiste on alle 55°C.
• Älä lämmitä maalia tai liuotteita.
• Terveydelle vaarallisia nesteitä työstettäessä on käytettävä suojana suodattimia (kasvonaa maria). Noudata myös tällaisten aineiden val mistajan antamia turva ohjeita.
• Työstettävien materiaalien pakkauksissa olevia tie-toja sekä vaarallisten aineiden käsittelylain mukaisia merkintöjä tulee noudattaa. Tarvittaessa tulee ryhtyä muihin turvatoimiiin, erityisesti käyttää tarkoituksen-mukaista suojapukua ja naamaria.
• Ruiskutuksen aikana tai työtiloissa ei saa tupa - koida. Maalihöyrytkin ovat helposti syttyviä.
• Avoliekkihellat, avotuli tai kipinöitä aikaansaa vat koneet on poistet tava tai niitä ei saa käyttää.
• Ruokia ja juomia ei saa säilyttää tai nauttia työti - loissa. Maalihöyryt ovat vahingollisia.
• Työtilan on oltava suu rempi kuin 30 m3, ja ruiskutuk-sen sekä kui vauksen aikana on huolehdittava riittä-västä ilmanvaihdosta. Ei saa ruiskuttaa vastatuuleen. Helposti syttyviä tai muuten vaarallisia ruis kutusai-neita käsitellessä on noudatettava paikal lisen poliisilaitoksen määräyksiä.
• PVC-muovisella paine letkulla ei saa käyttää koes-tusbensiiniä, butyy lialkoholia tai metylee - nikloridia (lyhentää elin ikää).

Tekniset tiedot

Virtaliitäntä 220 - 240 V~ 50 Hz
Moottorin teho W max. 1100
Käyttötapa S3 15%
Kompressorin käyntino-peus	3750 min-1
Enimmäistoimintapaine, baaria ca. 8 bar
Imuteho l/min ca. 180
Aänen tehotaso LWA	97 dB(A)
Epävarmuus KWA	1,93 dB
Kotelointiluokka IP20
Suojausluokka I
Laitteen paino kg 5

Meluarvot on määritetty standardin EN ISO 3744 mukaisesti.

Käytä kuulosuojaimia.

Melu voi aiheuttaa kuulovamman.

Jäljellä olevat vaarat

Noudata käyttöohjeessa ilmoitettuja huolto- ja turvallisuusohjeita.

Ole tarkkaavainen työskentelyn aikana ja pyydä muita henkilöitä pysymään turvallisen välimatkan päässä.

Laitteen asianmukaisessakin käytössä on aina jäljellä tiettyjä vaaroja, joita ei voida poissulkea. Laitteen tyypistä ja rakenteesta voi aiheutua seuraavia mahdollisia vaaratilanteita:

• Tuotteen tahaton käyttöönotto.
• Kuulon vaurioituminen, jos ohjeenmukaisia kuulosuojaimia ei käytetä.
• Likahiukkaset, pöly, jne. voivat suojalaseista huoli-matta päästä silmiin tai kasvoihin.
• Ilmaan puhaltuneiden hiukkasten hengittäminen.

Ennen käyttöönottoa

Varmista ennen liitäntää, että tyyppikilven tiedot vastaavat verkkovirran tietoja.

• Tarkasta, onko laitteessa mahdollisesti kuljetusvaurioita. Ilmoita mahdollisista vaurioista heti kuljetusyri-tykselle, joka hoiti kompressorin toimituksen.
• Kompressori on sijoitettava paineilmaa tarvitsevan laitteen lähelle.
• Pitkiä vapaasti kulkevia johtoja ja pitkiä tulojohtoja (jatkojohtoja) on vältettävä.
• Varmista, että imuilma on kuivaa ja pölytöntä.
• Älä sijoita kompressoria kostean tai märkään tilaan.
• Kompressoria saa käyttää vain sopivissa tiloissa (hyvä tuuletus, ympäristön lämpötila +5°C ... 40°C). Tässä tilassa ei saa olla pölyä, happoja, höyryjä eikä räjähtäviä tai syttyviä kaasuja.

- Kompressori soveltuu käytettäväksi kuivissa tiloissa. Käyttö ei ole sallittua alueilla, joissa työskennellään roiskeveden kanssa.

Rakenne ja käyttö

⚠️ Huomio

Asenna laite ehdottomasti täydellisesti ennen kuin otat sen käyttöön!

Virtaliitäntä

• Kompressori voidaan liittää jokaiseen suojakosketin-pistorasiaan 220 - 240V \~ 50 Hz, joka on suojattu 16 A -sulakkeella.
• Varmista ennen käyttöönottoa, että verkkojännite vastaa tyyppikilvessä ilmoitettua käyttöjännitettä ja koneen tehoa.
• Pitkät tulojohdot sekä jatkojohdot, johtokelat jne. aiheuttavat jännitteen laskun ja voivat estää moottorin käynnistymisen.
• Alhaisissa lämpötiloissa, jotka ovat alle +5°C, moottorin käynnistyminen vaarantuu raskasliikkeisyyden vuoksi.

Päälle-/ pois-kytkin (kuva 1)

• Kompressori kytketään päälle painamalla nappi (2) asentoon I.
• Kompressori sammutetaan painamalla nappi (2) asentoon 0.

Liitäntöjen yhdistäminen (kuva 2-4)

⚠️ Huomio! Kytke laite tätä varten pois päältä.

Pidä tällöin kytkentäkappaleesta kiinni välttääksesi letkun takaisinpäin iskeytymisestä aiheutuvat loukkaantumiset.

• Liitä paineilmaletku (5) kompressorin pikaliittimeen (4)
• Liitä paineilmatyökalusi nippa kompressorin paineilmaletkuun (5).
• Kun haluat jälleen irrottaa tämän liitoksen, vedä paineilmaletkun (5) pikaliitintä (4) taaksepäin.

Renkaantäyttölaitteen käyttäminen (kuva 6, 7, 8)

Paineilma-renkaantäyttölaitetta (G) käytetään autonrenkaiden täyttämiseen; vastaavalla lisätarvikkeella varustettuna myös polkupyörän, kumiveneiden, ilmapatjojen, pallojen, jne. täyttöön ja säätämiseen.

Ilmanpoistoventtiiliä (7) käyttämällä voidaan paine tyhjentää.

⚠️ Huomio! Painemittari ei ole kalibroitu!

Tarkasta ilmanpaine täytön jälkeen sopivalla laitteella.

Puhalluspistoolin käyttö

Voit käyttää renkaantäyttölaitetta (G) myös puhalluspistoolina onttojen tilojen tai likaisten pintojen ja työlaitteiden puhdistukseen.

Poista tätä varten ensin letku venttiilisovittimineen (8). Kiinnitä nyt puhallussovitin (D) renkaantäyttölaitteeseen (G).

Sovitinsarjan käyttö

Sovitinsarjan avulla voit käyttää renkaantäyttölaitetta myös seuraaviin tarkoituksiin:

• Ilman täyttäminen palloihin palloneulan (F) avulla.
• Venttiilisovittimella (E) voit täyttää polkupyörän renkaat.
• Puhallettavien uima-altaiden, ilmapatjojen ja kumiveneiden täyttö lisäsovittimella (K).
• Kierreventtiilillä varustettujen tuotteiden (esim. veneet) täyttö kierreventtiilisovittimella (J).
• Ilmanpoisto tilavuudeltaan suurista tuotteista. Tähän voit käyttää ilmanpoistoventtiilin sovitinta (C).
• Kumpaakin kartiomaista yleissovitinta (A / B) voit käyttää myös ilmapatjojen täyttöön.

SÄHKÖLIITÄNNÄT

Sorvin sähkömoottorin kaikki sähkOliitännät ovat täysin valmiiksi tehdyt. Verkkoliitännän ja mahdollisesti käytet- tävien jatkojohtojen on oltava miiriysten mukaiset.

Vialliset virtajohdot

Käytettävien virtajohtojen eristys voi vaurioitua.

Syitä voivat olla:

• Eristeen puristuminen rikki esim. vedettäessä johto ikkunan tai oven rakosesta.
• Erilaiset sykkyrät ja solmut, kun johto on kiinnitetty tai reititetty virhellisesti.
  • Leikkautumat, jotka johtuvat johdon yli ajamisesta.
• Eristysvauriot, jotka syntyvät, kun virtajohto repäistään irti selnäpistorasiasta.
• Ikääntymisen aiheuttamat halkeamat eristeessä.

Viallista virtajohtoa ei saa käyttää, koska eristys- vaurio aiheuttaa hengenvaaran.

Tarkasta virtajohdot säännöllisin väliajoin mahdollisten eristevaurioiden varalta. Varmista, että johto on irrotettu pistorasiasta tarkastuksen ajaksi. Sähköjohtojen on täytettävä voimassa olevat määräykset.

Yksivaihemoottori

Sähköverkon jännitteen on oltava sama kuin sorvin typi kilvessä mainittu arvo.

Jatkojohdon johtimien poikki pinnan on oltava vähintään 1,5 mm2, kun johto on enintään 25 m pitkä, ja vähintään 2,5 mm2, kun johdon pituus ylittää 25m

Verkkosulakkeena käytetään 16 A:n hidasta sulaketta.

Vain valtuutettu sähköasentaja/asennusliike saa kytkeä koneen tai korjata koneen sähkölaitteita.

Koneen kytkentäkaavio on kytkentäkotelossa.

Mahdollisiin tiedusteluihin on oheistettava seuraavat tie-dot:

• moottorin käyttöjännite,
• koneen tyyppikilven tiedot,
• kytkimen tyyppi kilven tiedot.

Jos moottori joudutaan palauttamaan, sen kanssa on lähetettävä moottorikäyttöyksikkö täydellisenä sekä kytkin.

Puhdistus, huolto ja varastointi

△ Huomio!

Vedä virtapistoke irti aina ennen puhdistus- ja huoltotöiden suorittamista! Loukkaantumisvaara virtaiskuissa!

△ Huomio!

Odota, kunnes laite on jäähtynyt täydellisesti! Palohaa-vojen vaara!

⚠️ Huomio!

Laitteesta on poistettava paine aina ennen puhdistus- ja huoltotöiden aloittamista! Loukkaantumisvaara!

Puhdistus

• Pidä laite niin pölyttömänä ja puhtaana kuin vain mahdollista. Hankaa laite puhtaalla liinalla tai puhalla se paineilmalla alhaisella paineella puhtaaksi.
• Suosittelemme, että laite puhdistetaan heti jokaisen käyttökerran jälkeen.
• Puhdista laite säännöllisesti kostealla liinalla ja vähäisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa laitteen muoviosia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.
• Letku ja ruiskutustyökalut on irrotettava kompressorista ennen puhdistusta. Kompressoria ei saa puhdistaa vedellä, liuotinaineilla tms.

Asiakaspalvelutiedot

Huomaa, että seuraaviin tämän tuotteen osiin kohdistuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina.

Kuluvat osat*: Vyö, Kytkentä

* ei välttämättä kuulu toimitukseen!

Varastointi

△ Huomio!

Irrota virtapistoke, poista ilma laitteesta ja kaikista siihen liitetyistä paineilmatyökaluista. Aseta kompressori niin, ettei kukaan voi luvattomasti ottaa sitä käyttöön.

△ Huomio!

Säilytä kompressoria vain kuivassa ja asiattomilta suljetussa paikassa. Älä kallista, säilytä vain sei-sovana!

Virtapistokkeen, letkun ja lisätarvikkeiden varastointi (kuva 2)

- Virtajohtoa (6) voidaan säilyttää kuten kuvassa 3 kompressorin sivulla olevassa lokerossa.

- Paineletkua voidaan säilyttää työkalulokerossa.

Kuljetus

- Laitetta voidaan kuljettaa kahvasta (1) kiinni pitämälä (kuva 5).

Hävittäminen ja kierrätys

Laite on kuljetusvaurioiden välttämiseksi pakkauksessa. Tämä pakkaus on raaka-ainetta ja siten käytettävissä uudelleen tai se voidaan viedä kyseisen raaka-aineen kierrätykseen.

Laite ja sen lisätarvikkeet koostuvat eri materiaaleista, kuten esim. metallista ja muovista. Toimita vialliset rakenneosat erikoisjätteen keräykseen. Kysy neuvoa jä- telaitokselta tai kunnanvirastosta!

Vanhat laitteet eivät kuuluu kotitalousjätteeseen!

Tämä symboli osoittaa, ettei tuotetta saa hävittää ko- titalousjätteen seassa sähkö- ja elektroniikkalaitteiden hävittämistä koskevan direktiivin (2012/19/EU) ja kansallisten lakien mukaisesti. Tuote on toimitettava asianmukaiseen keräyspisteeseen. Tämä voi tapahtua palauttamalla tuote ostettaessa vastaava tuote tai toi- mittamalla tuote valtuutettuun keräyspisteeseen sähkö- ja elektroniikkalaitteiden jälleenkäsittelyä varten. Epä- asianmukaisella vanhojen laitteiden käsittelyllä saattaa olla negatiivisia vaikutuksia ympäristölle ja ihmisten ter- veydelle sähkö- ja elektroniikkalaitteiden usein sisältämien mahdollisten vaarallisten aineiden vuoksi. Lisäksi tuotteen asianmukainen hävitys edesauttaa luonnollis- ten resurssien tehokasta hyödyntämistä. Tietoja vanho- jen laitteiden keräyspisteistä saat kuntasi hallinnosta, julkisoikeudellisesta jätehuollosta, valtuutetusta säh- kö- ja elektroniikkalaitteiden hävityspisteestä tai jäte- laitokselta.

Ohjeet häiriöiden poistoon

Häiriö Mahdolliset syyt	Korjauskeinot
Kompressori ei käy.	Sähköjännitettä ei ole.Sähköjännite liian vähäistä.Ulkolämpötila liian alhainen.Moottori ylikuumennut.	Tarkasta johto, virtapistoke, sulake ja pistorasia.Vältä liian pitkiä jatkojohtoja. Käytä jatkojohtoa, jonka säieläpimitta on riittävä.Alä käytä alle +5°C ulkolämpötilassa.Anna moottorin jäähtyä ja tarvittaessa korjaa yli-kuumenemisen syy.
Kompressori käy, mutta painetta ei ole.	Takaiskuventtiili vuotaaTiivisteet rikki.	Vaihda takaiskuventtiili.Tarkasta tiivisteet, anna alan huoltoliikkeen vaihtaa rikkinäiset tiivisteet.
Kompressori käy, paine näkyy painemittarissa, mutta työkalut eivät käynnisty.	Letkulitokset vuotavat.Pikakytkin vuotaa.	Tarkasta paineilmaletku ja työkalut, tarvittaessa vaihda.Tarkasta pikakytkin, tarvittaessa vaihda.

Hoiduge kuuma pinnaga!

Kasutusjuhised

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatla koruasta ko. puutteista. Annamme takuun oikein käsiteliyyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittauluu tämän ajan kuluessa käyttökelvot-

tornaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäil osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti SE
