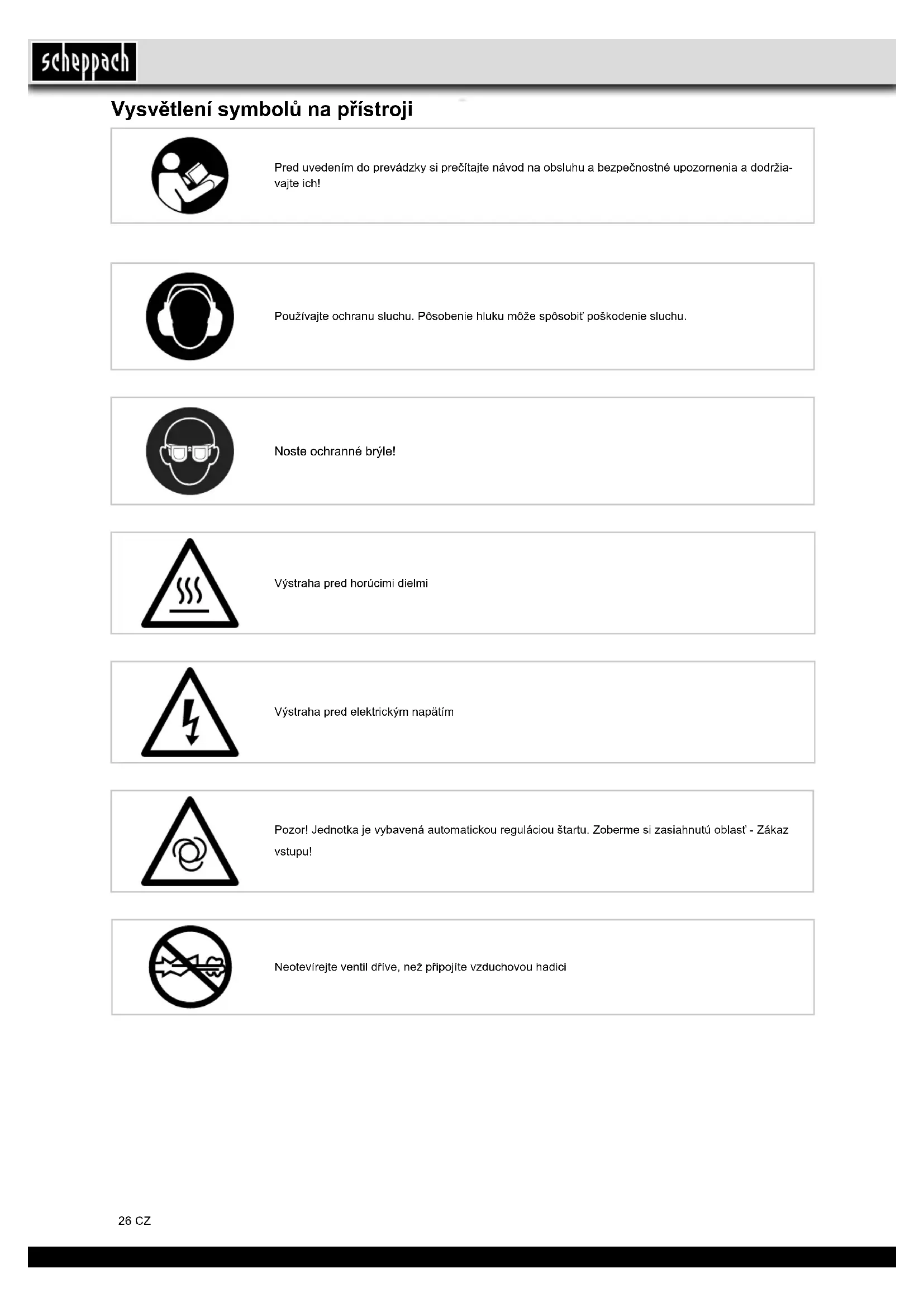

Vysvětlení symbolů na přístroji

Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich!

Výstraha pred elektrickým napätím

Pozor! Jednotka je vybavená automatickou reguláciou štartu. Zoberme si zasiahnutú oblast' - Zákaz vstupu!

Neotevírejte ventil dříve, než připojíte vzduchovou hadici

Úvod

VÝROBCE:

scheppach

přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem.

POZNÁMKA,

V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:

• Nesprávná manipulace.
• Nedodržení pokynů pro obsluhu.
• Opravy prováděné třetí stranou, opravy neprováděné v autorizovaném servisu.
• Montáž neoriginálních dílů nebo použití neoriginálních dílů při výměně.
• Jiné než specifikované použití.
• Porucha elektrického systému, která byla způsobena nedodržením elektrických předpisů a předpisů VDE 0100, DIN 57113, VDE0113.

Doporučujeme:

Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze. Pokyny pro obsluhu jsou určeny k tomu, aby se uživatel seznámil s tímto zařízením a aby při jeho použití využil všech jeho možností v souladu s uvedenými doporučeními. Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje. Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpisy, které se týkají provozu stroje ve vaší zemi.

Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spojených s jeho obsluhou. Při obsluze stroje musí být splněn stanovený minimální věk.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

Popis zařízení

1. Přepravní madlo
2. Spínač Zap/Vyp
3. Kryt skříně
4. Rychlospojka
5. uTlaková hadice
6. Napájecí kabel

A Univerzální adaptér, pro ventily o průměru cca 6 mm
B Univerzální adaptér, pro ventily o průměru cca 9 mm
C Adaptér pro H, J, K
D Adaptér pro ofukovací pistoli
E Adaptér pro ventil, např. pro ventily jízdních kol
F Jehla k nafukování míčů
G Měřič tlaku vzduchu v pneumatikách
H Adaptér pro odvzdušnění
J Adaptér pro šroubovací ventily
K Univerzální adaptér

Rozsah dodávky

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
  • Zkontrolujte, zda je obsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.

⚠ POZOR

Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozi nebezpeči jejich spolknutí a udušení!

Použití podle účelu určení

Kompresor slouží k výrobě stlačeného vzduchu pro nástroje provozované se stlačeným vzduchem, které mohou být provozovány s množstvím vzduchu až cca 180 l/min. (např. hustilka pneumatik, vyfukovací pistole a lakovací pistole). Na základě omezeného dopravovaného množství vzduchu není možné provozovat nástroje, které vykazují velmi vysokou spotřebu vzduchu (např. vibrační brusky, tyčové brusky a rázové utahováky).

Stroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Bezpečnostní pokyny

⚠ Pozor! Při použití tohoto kompresoru je třeba na ochranu proti úderu elektrickým proudem, nebezpečí úrazu a požáru dbát následujících bezpečnostních opatření. Přečtěte si a dbejte těchto pokynů, ještě než začnete přístroj používat.

Bezpečná práce

1 Udržujte Vaše pracoviště v pořádku

– Nepořádek na pracovišti představuje nebezpečí úrazu.

2 Zohledněte vlivy prostředí

– Nevystavujte elektrické nářadí dešti. Nepouží-vejte elektrické nářadí ve vlhkém nebo mokrém prostředí.
– Postarejte se o dobré osvětlení. Nebezpečí úderu elektrickým proudem!
– Nepoužívejte elektrické nářadí v blízkosti hořlavých kapalin nebo plynů.
– Elektrický nástroj nepoužívejte, hrozí-li nebezpečí požáru nebo výbuchu.

3 Chraňte se před úderem elektrickým proudem

– Vyhýbejte se tělesnému kontaktu s uzemněnými částmi např. rourami, topnými tělesy, sporáky, ledničkami.

4 Nepouštějte do blízkosti děti!

– Nenechte jiné osoby dotýkat se nářadí nebo kabelu, nepouštějte je na své pracoviště..

5 Nářadí uschovávejte bezpečně

– Nepoužívané nářadí musí být uloženo na suchém, uzamčeném místě a mimo dosah dětí.

6 Nářadí nepřetěžujte

– Na těžké práce nepoužívejte moc slabé nářadí nebo přídavné nářadí.

7 Noste vhodné pracovní oblečení

– Nenoste široké oblečení nebo šperky. Mohly by být zachyceny pohyblivými částmi.
– Při práci ve volném prostranství jsou vhodné gu- mové rukavice a pevná neklouzavá obuv
– V případě dlouhých vlasů noste vlasovou síťku.

8 Nepoužívejte kabel na účely, pro které není určen

– Nenoste nářadí za kabel a nepoužívejte ho na vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.

9 Nářadí pečlivě ošetřujte

– Udržujte Váš kompresor čistý, abyste mohli dobře a bezpečně pracovat.
– Dodržujte předpisy pro údržbu.
– Pravidelně kontrolujte zástrčku a kabel a v případě poškození je nechte obnovit autorizovaným odborníkem.
– Pravidelně kontrolujte prodlužovací kabely a poškozené nahradte.

10 Vytáhněte vidlici z elektrické zásuvky

– Pokud elektrický nástroj nepoužíváte, před údržbou a při výměně nástrojů, např. pilového listu, vrtáků, fréz.

11 Vyhněte se neúmyslnému spuštění

– Ujistěte se, že je spínač při zasunutí vidlice do elektrické zásuvky vypnutý.

12 Venku používejte prodlužovací kabel.

– Venku používejte pouze k tomu schválené a odpovídajícím způsobem označené prodlužovací kabely.
– Naviják prodlužovacích kabelů používejte pouze s odvinutým kabelem.

13 Budte soustředění

– Dávejte pozor na to, co se děje. Pracujte s rozumem. Elektrický nástroj nepoužívejte, jestliže se nesoustředíte.

14 Zkontrolujte nářadí, zda není poškozeno

– Před dalším použitím nářadí musí být pečlivě překontrolována bezvadná a řádná funkce ochranných zařízení nebo lehce poškozených částí.
– Překontrolujte, zda je v pořádku bezvadná funkce pohyblivých dílů, jestli neuvázly nebo jestli nejsou díly poškozeny. Všechny části musí být správně namontovány, aby byla zajištěna bezpečnost přístroje.
– Poškozená bezpečnostní zařízení a díly musí být řádně opraveny nebo vyměněny v dílně zákaznického servisu, pokud není v návodu k použití uvedeno jinak.
– Poškozené vypínače musí být nahrazeny v dílně zákaznického servisu.
– Nepoužívejte žádné vadné nebo poškozené přívodní kabely.
– Nepoužívejte stroje, u kterých se nedá za- a vypnout vypínač.

15 Svůj elektrický nástroj nechávejte opravovat odbornými elektrikáři.

– Toto elektrické nářadí odpovídá příslušným bezpečnostním ustanovením. Opravy smí provádět pouze odborný elektrikář; v jiném případě nelze vyloučit úrazy provozovatele. Pozor!

16 △ Pozor! Z důvodů vlastní bezpečnosti používejte pouze příslušenství nebo přídavné přístroje, které jsou uvedeny v návodu k obsluze nebo byly výrobcem doporučeny nebo uvedeny. Používání jiných přídavných přístrojů nebo příslušenství, které nejsou doporučeny v návodu k obsluze nebo katalogu, může pro Vás osobně znamenat nebezpečí zranění.

17 Hluk

– Při používání kompresoru nosit ochranu sluchu.

18 Výměna napájecího vedení

– Pokud je poškozeno napájecí vedení, musí být nahrazeno výrobcem nebo odborným elektrikářem, aby se zabránilo ohrožením. Nebezpečí úderů elektrickým proudem!

19 Huštění pneumatik

– Kontrolujte tlak v pneumatikách bezprostředně po naplnění vhodným manometrem, např. Na čerpací stanici.

20 Pojízdné kompresory ve staveništním provozu

– POZOR! Manometr není kalibrován! Dbejte na to, aby byly všechny hadice a armatury vhodné pro nejvyšší přípustný pracovní tlak kompresoru.

21 Místo instalace

– Postavte kompresor pouze na rovnou plochu.

22 Pozor!

• Děti starší 8 let a osoby s omezenými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi smí používat tento přístroj, jen jsou-li pod dozorem nebo byly poučeny o bezpečném použití přístroje a pochopily rizika z něj vyplývající.
  – Děti si s přístrojem nesmí hrát.
  – Děti nesmí u přístroje provádět čištění a údržbu.

23 Doporučujeme, aby přívodní hadice byly při tlaku vyšším než 7 bar vybaveny bezpečnostním kabelem, např. ocelovým lanem.

24 Vyvarujte se silného zatížení vedení; používejte flexibilní hadicové přípojky, abyste zabránili jejich zlomení.

Upozornění! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Doplňující bezpečnostní pokyny

Bezpečnostní pokyny pro práci se stlačeným vzdu- chem a vyfukovacími pistolemi

• Čerpadlo kompresoru a vedení dosahují při provo- zu vysokých teplot. Kontakt s nimi vede k popálení.
• Vzduch nasávaný kompresorem je třeba udržovat bez příměsí, které by mohly vést v čerpadle kompresoru k požáru nebo výbuchu.
• Při uvolňování hadicové spojky držte spojovací díl hadice pevně rukou. Tím zabráníte zraněním způsobeným vymrštěním hadice.
• Při pracích s vyfukovací pistolí nosit ochranné brýle. Cizími tělesy a odfouklými částmi mohou být lehce způsobena zranění.
• Vyfukovací hadicí nefoukat na žádné osoby nebo nečistit oblečení na těle. Nebezpečí zranění!

Bezpečnostní pokyny při stříkání barvy

• Nezpracovávat žádné laky nebo rozpouštědla s bodem vzplanutí nižším než 55° C. Nebezpečí výbuchu!
• Laky a rozpouštědla nezahřívat. Nebezpečí výbuchu!
• Pokud jsou zpracovávány zdraví škodlivé kapaliny, jsou k ochraně potřeba filtrační přístroje (obličejové masky). Dodržujte také údaje k ochranným opatřením výrobců těchto látek.
• Je třeba dodržovat údaje a značení nařízení o nebezpečných látkách uvedené na obalech zpracovávaných materiálů. V případě potřeby je třeba učinit dodatečná ochranná opatření, především nosit vhodný oděv a ochranné masky.
• Během stříkání a také v pracovní místnosti se nesmí kouřit. Nebezpečí výbuchu! Také výpary barev jsou lehce zápalné.

• Topeniště, otevřené světlo nebo jiskřící stroje se nesmí vyskytovat resp. být provozovány.

• Jídlo a nápoje neskladovat nebo nekonzumovat v pracovní místnosti. Výpary barev jsou zdraví škodlivé.

• Pracovní místnost musí být větší než 30 m3 a musí být zaručena dostatečná výměna vzduchu při stříkání a zasychání.
• Nestříkat proti větru. Při stříkání zápalných resp. nebezpečných tekutých materiálů zásadně dodržovat nařizení místních policeiních úřadů.
• Nezpracovávejte ve spojení s tlakovou hadicí z PVC žádná média jako je lakový benzín, butanol a dichlormetan. Tato média mohou zničit tlakovou hadici.

Technické údaje

Sítová přípojka 220 - 240 V~ 50 Hz
Výkon motoru W max. 1100
Druh provozu S3 15%
Otáčky kompresoru	3750 min ^-1
Provozní tlak ca. 8 bar
Teor. sací výkon l/min ca. 180
Hladina akustického tlaku LWA	97 dB(A)
Kolisavost KWA	1,93 dB
Druh krytí IP20
třída ochrany I
Hmotnost přístroje v kg 5

Hodnoty emisí hluku byly stanoveny v souladu s EN ISO 3744.

Noste ochranu sluchu.

Vystavení hluku může způsobit ztrátu sluchu.

Zbylé riziko

Dodržujte pokyny k údržbě a bezpečnostní pokyny uvedené v návodu k použití.

Při práci buďte vždy pozorní a třetí osoby udržujte v bezpečné vzdálenosti od svého pracoviště.

I při správném použití přístroje existuje určité zbylé riziko, které nelze vyloučit. Z typu a konstrukce přístroje mohou vyplývat následující potenciální nebezpečí:

• Neúmyslné uvedení přístroje do provozu.
• Poškození sluchu, pokud není používána předepsaná ochrana sluchu.
• Částice nečistot, prach atd. se mohou i při používání ochranných brýlí dostat do očí nebo obličeje.
  • Vdechnutí rozvířených částic.

Před uvedením do provozu

Před připojením se ujistěte, zda údaje na typovém štítku souhlasi s údaji sitě.

- Zkontrolujte přístroj, zda nebyl při přepravě poškozen. Eventuální poškození ihned nahlásit přepravní firmě, která kompresor dodala.

• Instalace kompresoru musí být provedena v blízkosti spotřebiče.
• Vyvarujte se dlouhým vzduchovým a přívodním vedením (prodlužovací kabel).
• Dbát na suchý a bezprašný nasávaný vzduch.
• Kompresor neumistovat ve vlhké nebo mokré místnosti.
• Kompresor smí být provozován pouze ve vhodných místnostech (dobře větrané, teplota okolí +5°C až 40°C). V místnosti nesmí být žádné prachy, kyseliny, výpary, výbušné nebo zápalné plyny.
• Kompresor je vhodný k použití v suchých místnostech. V oblastech, ve kterých se pracuje se stříkající voudou, není použití přípustné.
• Před uvedením do provozu musí být zkontrolován stav oleje v čerpadle kompresoru.

Montáž a obsluha

⚠ Pozor!

Před uvedením do provozu přístroj bezpodmínečně kompletně smontujte!

Připojení na sít'

• Kompresor je možné připojit na každou zásuvku s ochrannými kontakty 220 - 240V \~ 50 Hz, která má 16 A.
• Před uvedením do provozu dbejte na to, aby síťové napětí souhlasilo s provozním napětím (podle výkonového listu přístroje).
• Dlouhá přívodní vedení, jako též prodloužení, kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru.
• Při nízkých teplotách pod +5 °C je naběhnutí motoru ohroženo těžkým chodem.

Spínač Zap / Vyp (obrázek 1)

- K zapnutí kompresoru se spínač Zap / Vyp (2) vytáhne nahoru. K vypnutí se spínač Zap / Vyp (2) zamáčkne dolů.

Provedení zapojení (obr. 2-4)

⚠ Pozor! Vypněte přístroj.

Pevně držte spojku, abyste zabránili zranění v souvislosti s vymrštěním hadice dozadu.

• Připojte hadici stlačeného vzduchu (5) k rychlospojce (4) kompresoru
• Vsuvku svého pneumatického nástroje připojte na pneumatickou hadici (5) kompresoru.
• Pokud budete chtít toto spojení opět rozpojit, vytáhněte rychlospojku (4) u pneumatické hadice (5) zpět.

Použití zařízení na huštění pneumatik (obr. 6, 7, 8)

Zařízení na huštění pneumatik (G) slouží k nahuštění pneumatik vozidel; při použití vhodného příslušenství i k nahuštění a nastavení pneumatik jízdních kol, nafukovacích člunů, nafukovacích matrací, míčů atd.

Tlak můžete vypustit pomocí odvzdušňovacího ventilu (7).

⚠ Pozor! Manometr není kalibrován!

Po nahuštění prosím zkontrolujte tlak vzduchu pomocí kalibrovaného přístroje.

Použití ofukovací pistole

Zařízení na huštění pneumatik (G) můžete použít i jako ofukovací pistoli k očištění dutých prostorů, znečištěných povrchů a pracovních přístrojů.

Přitom prosím nejdříve odpojte hadici s adaptérem pro ventil (8).

Nyní sešroubujte adaptér pro ofukovací pistoli (D) se zařizením na huštění pneumatik (G).

Použití sady adaptérů

Díky sadě adaptérů můžete zařízení na huštění pneumatik používat následovně:

• Nafukování míčů pomocí jehly na míče (F).
• Adaptér pro ventil (E) umožňuje nahustit pneumatiky jízdních kol.
• Nafukování bazénů, nafukovacích matrací nebo člunů pomocí přídavného adaptéru (K).
• Nafukování předmětů se šroubovacími ventily (např. čluny) pomocí adaptéru pro šroubovací ventil (J).
• Vypuštění objemných předmětů. K tomu můžete použít adaptér pro odvzdušňovací ventil (C).
• Oba kuželové univerzální adaptéry (A/B) můžete rovněž použít k nafouknutí nafukovacích matrací.

Elektrická přípojka

Instalovaný elektromotor je zabudován v provozuschopném stavu. Přípojka musi odpovídat příslušným předpisům VDE a DIN.

Těmto předpisům musí odpovídat sit'ová přípojka zákazníka i použité prodlužovací kabely.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Poškození tlakem, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.

- Poškození izolace kvůli vytrhnutí z elektrické zásuvky ve stěně.

- Protržení v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte poškození elektrických přívodních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní kabely s označením H05VV-F.

Uvedení typového označení na přívodním kabelu je povinné.

Motor na střídavý proud

• Napětí v síti musí činit 220 - 240 V\~
• Prodlužovací kabely do délky 25 m mít průměr 1,5 milimetru čtverečního.

Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor
- Údaje z typového štítku stroje
- Údaje z typového štítku motoru

Čištění, údržba a uložení

⚠ Pozor!

Před všemi čisticími a údržbovými pracemi vytáhněte síťovou zástrčku! Nebezpečí zranění úderem elektrického proudu!

⚠ Pozor!

Počkejte, až se přístroj úplně ochladí! Nebezpeči popálení!

⚠ Pozor!

Před všemi čisticími a údržbovými pracemi musí být přístroj beztlaký! Nebezpečí zranění!

Čištění

• Udržujte přístroj tak prostý prachu a nečistot, jak je to jen možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
• Doporučujeme přímo po každém použití přístroj vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mydla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové dily přístroje. Dbejte na to, aby se do přístroje nedostala voda.
• Hadice a stříkací nástroje musí být před čištěním z kompresoru odstraněny. Kompresor nesmí být čištěn pomocí vody, rozpouštědel, apod..

Servisní informace

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Rychle opotřebitelné díly*: Pás, Spojky

* není nutně obsaženo v rozsahu dodávky!

Uložení

⚠ Pozor!

Vytáhněte síťovou zástrčku, odvzdušněte přístroj a všechny připojené pneumatické nástroje. Kompresor odstavte tak, aby nemohl být uveden do provozu nepovolenými osobami.

⚠ Pozor!

Kompresor skladovat pouze v suchém a pro nepovolené osoby nepřístupném okolí. Nenaklánět, skladovat pouze ve svislé poloze! Olej může vytéct ven!

Uložení síťové zástrčky, hadice a příslušenství (obrázek 2)

• Sítový kabel (6) lze uložit po straně do přihrádky na kompresoru, jak je ukázáno na obrázku 3.
• Tlakovou hadici lze uložit do přihrádky s nástroji.

Přeprava

- Přístroj můžete přepravovat pomocí rukojeti (1) (obr. 5).

Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace su-rovin. Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné pro-dejně nebo na místním zastupitelství!

Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem!

Tento symbol upozorňuje, že tento výrobek nesmí být podle směrnice o odpadních elektrických a elektronických zařízeních (2012/19/EU) a vnitrostátních zákonů likvidován spolu s domácím odpadem. Tento výrobek musí být odevzdán ve sběrném středisku určeném k tomuto účelu. To lze provést například vrácením při nákupu podobného výrobku nebo odevzdáním v autorizovaném sběrném středisku pro recyklaci odpadních elektrických a elektronických zařízení. Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenciálně nebezpečným látkám, které jsou v odpadních elektrických a elektronických zařízeních často obsažené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přirodních zdrojů. Informace o sběrných střediscích pro odpadní zařízení můžete získat u svého magistrátu, veřejnoprávní instituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpadních elektrických a elektronických zařízení nebo služby svozu odpadu.

Odstraňování závad

Závada Možná příčina Odstranění
Kompresor neběží. • Není k dispozici síťové napětí.• Moc nízké síťové napětí.• Moc nízká vnější teplota.• Přehřátý motor.		• Překontrolovat kabel, síťovou zástrčku, pojistku a zásuvku.• Vyhýbat se použití moc dlouhých prodlužovacích kabelů. Používat prodlužovací kabely s dostatečným průřezem žíly.• Neprovozovat při vnější teplotě nižší než +5 °C.• Motor nechat ochladit, event. odstranit příčinupřehřátí.
Kompresor běží, ovšem není k dispozici tlak.	• Netěsný zpětný ventil.• Zničená těsnění.	• Vyměnit zpětný ventil.• Těsnění překontrolovat, zničená těsnění nechat vyměnit v odborném servisu.
Kompresor běží, na manometru je ukazován tlak, ovšem nástroje neběží.	• Netěsné hadicové spojení.• Netěsná rychlospojka.	• Překontrolovat hadici stlačeného vzduchu a nástroje, event. vyměnit.• Překontrolovat rychlospojku, event. vyměnit.

Vysvetlenie symbolov na zariadení

Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich!

Výstraha pred elektrickým napätím

1. Transportná rukovät'
2. Vypínač zap/vyp
3. Ochranný kryt telesa
4. Rýchlospojka (
5. Tlaková hadica
6. Napájací kábel

A Univerzálny adaptér, pre ventily s priemerom cca 6 mm
B Univerzálny adaptér, pre ventily s priemerom cca 9 mm
C Adaptér pre H. J. K
D Vyfukovací adaptér
E Ventilový adaptér, napr. pre bicyklové ventily
F Ihla na lopty
G Tlakomer vzduchu v pneumatikách
H Odvzdušňovací adaptér
J Adaptér na závitové ventily
K Univerzálny adaptér

Rozsah dodávky

8 Nepoužívajte kábel na iné účely – Nenoste prístroj zavesený za elektrický kábel a nepoužívajte ho na vyťahovanie zástrčky von zo zásuvky. Chráňte elektrický kábel pred teplom, olejom a ostrými hranami.

11 Zabráňte neúmyselnému nábehu. – Uistite sa, že je spínač pri zasunutí zástrčky do zásuvky vypnutý.

- POZOR! Manometer nie je ciachovaný! Skontrolujte tlak pneumatík bezprostredne po naplnení pomocou vhodného tlakomeru, napr. na čerpacej stanici.

Bezpečnostné pokyny pre prácu so stlačeným vzdu- chom a vyfukovacími pištol'ami

Dodržte určené údržbové a bezpečnostné upozornenia návodu na obsluhu.

Pri práci budte vždy pozorní a tretie osoby udržiavajte v bezpečnej vzdialenosti od vášho pracoviska.

Vypínač zap/vyp (obr. 1)

- Kompresor sa zapína vytiahnutím vypínača zap/ vyp (2) smerom nahor. Kompresor sa vypína zatlačením vypínača zap/vyp smerom nadol.

Stlačením odvzdušňovacieho ventilu (7) je možné vypustit tlak.

⚠ Pozor! Manometer nie je ciachovaný!

Najprv na to odstráňte hadicu s ventilovým adaptérom (8).

Vyfukovací adaptér (D) teraz zoskrutkujte s plniacou pištol'ou pneumatík (G).

• druh prúdu motora,
• údaje z typového štítka stroja,
• údaje o motore z typového štítka.

Čistenie, údržba a skladovanie

⚠ Pozor!

• Sietový kábel (6) je možné, ako je zobrazené na obrázku 3, uložit bočne do priehradky na kompresore.
• Tlakovú hadicu je možné uložit' do priehradky na nástroje.

Preprava

Staré zariadenia nevyhadzujte do domového odpadu!

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhůty začlnající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem

materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu, v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Gwarancja PL
