BRUKSANVISNING Air Force 3 SCHEPPACH

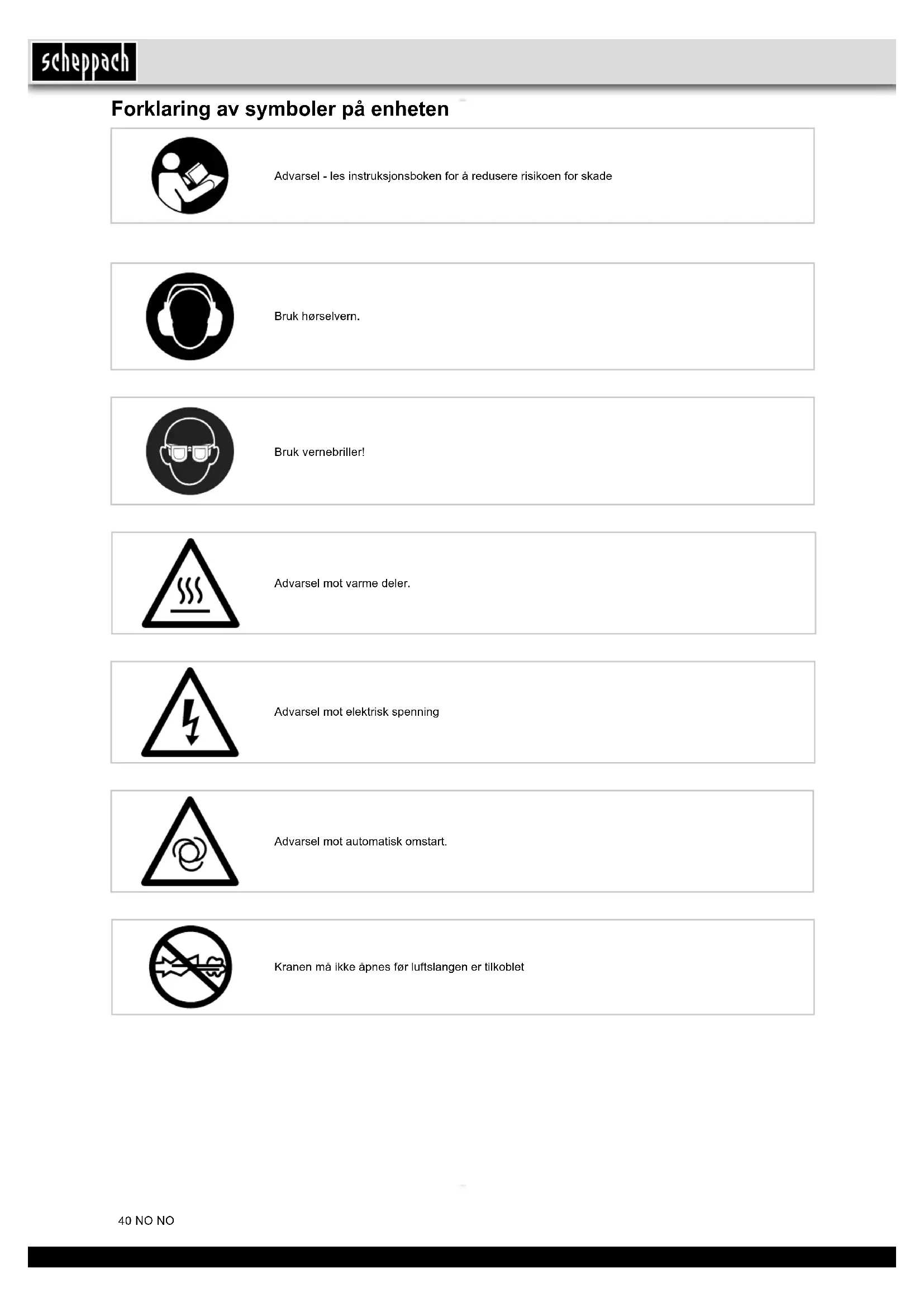

Forklaring av symboler på enheten

Advarsel - les instruksjonsboken for å redusere risikoen for skade

Bruk hørselvern.

Bruk vernebriller!

Advarsel mot varme deler.

Advarsel mot elektrisk spenning

Advarsel mot automatisk omstart.

Kranen må ikke åpnes før luftslangen er tilkoblet

Innledning

PRODUSENT:

scheppach

Produsenten av dette apparat er ikke ansvarlig i henhold til gjeldende produkansvarslov for skader som er oppstått ved dette apparat ved:

• Uhensiktsmessig behandeling
- Ved ikke å ha lest bruksanvisningen
- Reparasjoner av tredje person, som ikke er autorisert fagman
- Isetting og bytting av ikke orriginale scheppach reservedeler
• Ved feil anvendelse
- Ved strømstans, ved ringaktelse av el-forskrifter og VDE bestemmelser 0100 -DIN 57113/ VDE 0113

Vi anbefaler deg:

Les monteringsog bruksanvisningen nøye før bruk. Denne bruksanvisning skailette deg å kjenne din maskin, og også utnytte de retningsgivende innsatsmulighetene den gir. Bruksanvisningen inneholder viktige råd hvordan du arbeider sikkert, fagmessig og mer øknomisk, og minsker faren. Sparer reperasjonskostnader, forhindrer stopptid, høyner palitligheten og levetiden for maskinen. I tillegg til de sikkerhetsbestemmelsene i denne bruksanvisningen, må du ubetinget ta hensyn til gjeldende forskrifter i Norge, før maskinen settes i drift. Bruksanvisningen må alltid befinne seg ved maskinen. Alle betjeningspersoner må gjennomlese bruksanvisningen, og følge denne nøye under arbeidet. Det tillates kun personer å arbeide med maskinen, som er opplært på den, og er underrettet om de farer det kan medføre. Minstealderen må også overholdes. Ved siden av de sikkerhetsråd, som denne bruksanvisning inneholder, må en også være oppmerksom på de spesielle norske forskrifter, som gjelder for trebearbeidningsmask iner. Likeledes de alminnelige anerkjente, fagtekniske regler.

Maskinbeskrivelse

1. Transportgrep
2. På- / Av-bryter
3. Muffa
4. Hurtigkobling
5. Trykkslange
6. Strømkabel

A Universaladapter, for ventiler med en diameter på ca. 6 mm
B Universaladapter, for ventiler med en diameter på ca. 9 mm
C Adapter for H, J, K
D Utblåsningsadapter
E Ventiladapter, f.eks. for sykkelventiler
F Ballnål
G Dekktrykkmåler
H Lufteadapter
J Skruventiladapter
K Universaladapter

Leveranse

• Åpne emballasjen og løft ut apparatet.
• Fjern emballasjen og emballasje- / og forsendelsessikringer (hvis tilstede).
• Kontroller at leveransen er komplett.
• Kontroller at enheten og tilbehøret ikke er skadet under transport.
  • Ta vare på originalemballasjen til garantien er utløpt

▲ OBS!

Enheten og emballasjen er ikke leketøy! Barn skal ikke leke med plastposer, folie og små deler! Fare for skader ved svelging, og kvelning

Tiltenkt bruk

Kompressoren er konstruert for å produsere trykkluft for trykkluftverktøy, som kan betjenes med et luftvolum på opp til 180 l/min (f.eks. dekkmanometeret, luftpistoler og lakkpistoler). På grunn av den begrensede luftstrømmen er det ikke mulig å drive verktøy som krever svært stor lufttilførsel (f.eks. slipemaskiner, stangslipemaskiner og muttertrekkere).

Maskinen må kun brukes til det formål den er beregnet for. Annen bruk anses som feil bruk. For alle materiell- og personskader som oppstår som følge av dette, er det bruker/operatør som er ansvarlig, og ikke produsenten.

Vær oppmerksom på at våre apparater ikke er utviklet for kommersiell-, håndverks- eller industriell bruk. Vi tar ikke ansvar hvis apparatet brukes kommersielt-, håndverks- eller industrielt, eller til lignende formål.

Sikkerhetsinformasjon

Obs! Ved bruk av elektriske verktøy, anses følgende sikkerhetstiltak som beskyttelse mot elektrisk sjokk, skader og brann. Les alle disse instruksjonene før du bruker maskinen, og ta vare på sikkerhetsforskriftene.

Arbeide trygt

2 Ta hensyn til påvirkning fra omgivelsene

– Utsett ikke elektroverktøy for regn,
– Ikke bruk elektroverktøy i fuktige eller våte omgivelser. Fare for elektrisk støt!
– Sørge for god belysning av arbeidsområdet.
– Bruk ikke elektriske verktøy dersom det er fare for brann eller eksplosjon.

– Unngå kroppskontakt med jordede deler (for eksempel rør, radiator, elektriske komfyrer, kjøleskap).

– Når elektriske verktøy ikke er i bruk skal de oppbe- vares på et tørt, høytliggende eller avsteng sted, utilgjengelig for barn.

6 Ikke overbelaste det elektriske verktøyet.

– De virker bedre og tryggere innenfor det angitte ytelsesområdet.

7 Bruk passende klær

• Ikke bruk vide klær eller smykker, da de kan sette seg fast i bevegelige deler.
  – Når du arbeider ute i det fri anbefales gummihansker og sklisikre sko.
  – Bruk hårnett hvis du har langt hår.

8 Ikke bruk kabelen til formål som ikke er innenfor tiltenkt bruk.

– Ikke bruk kabelen til å trekke støpslet ut av stikkontakten. Beskytt kabelen mot varme, olje og skarpe kanter.

9 Pass på godt på verktøyet ditt

– Hold kompressoren ren, for godt og trygt arbeid.
- Overhold vedlikeholdsforskriftene.
– Kontroller det elektriske verktøyets tilkoblingsledning regelmessig, og bruk teknisk personale skifte den hvis den er skadet.
- Kontroller skjøteledninger regelmessig, og skrift dem ut hvis de er skadet.

10 Trekk støpslet ut av stikkontakten

11 Unngå at maskinen starter ved et uhell

- Kontroller at bryteren er slått av när du setter i stikkontakten.

12 Bruk av skjøteledninger utendørs

• Bruk kun tillatte skjøteledninger med tilsvarende betegnelse for utendørs arbeid.
• Bruk kabeltromler utelukkende i utrullet tilstand.

13 Vær alltid oppmerksom

– Vær oppmerksom på hva du gjør. Arbeid klokt. Ikke bruk maskinen hvis du er ukonsentrert.

14 Kontroller at maskinen ikke har noen skader

– Før videre bruk av elektroverktøy må det undersøkes nøye om verneinnretninger, eller lett skadede deler fungerer som de skal, og har effekt.
- Kontroller at de bevegelige delene fungerer riktig, og ikke sitter fast, og at delene ikke er skadet. Alle deler må være riktig montert, og oppfylle alle betingelser for å sikre feilfri bruk av elektroverktøyet.
- Skadet beskyttelse og deler må repareres eller erstattes etter reglene hos et godkjent service-senter, dersom ikke annet er angitt i bruksanvisningen.
- Skadde brytere må skiftes ved et kundeserviceverksted.
– Ikke bruk defekte eller skadde tilkoblingskabler.
– Bruk ikke det elektriske verktøyet hvis bryteren ikke kan slås av og på.

15 Reparasjoner skal utføres av elektroteknisk personale

– Dette elektriske verktøyet er i samsvar med gjeldende sikkerhetsforskrifter. Reparasjoner kan kun utføres av elektroteknisk personell og med bruk av originale reservedeler. Ellers kan det oppstå ulykker for brukeren.

16 Obs!

- For din egen sikkerhet, bare bruke tilbehør og tilleggsutstyr som er oppført i bruksanvisningen, eller anbefalt eller spesifisert av produsenten. Bruk av andre tilkoblingsverktøy eller tilbehør enn det som er anbefalt i håndboken eller katalogen, kan medføre risiko for personskade.

17 Lyd

– Bruk hørselsvern när du bruker kompressoren.

– Hvis tilkoblingsledningen er skadet, må den skiftes ut av produsenten, eller elektroteknisk personell for å unngå risiko. Fare for elektrisk støt

19 Fylling av dekk

– OBS! Manometeret er ikke kalibrert! Sjekk dekktrykket rett etter fylling med en egnet måler, f.eks. på en bensinstasjon.

20 Kompressorer som kan brukes ved vegtrafikk ved veiarbeid

– Sørg for at alle slanger og kraner er egnet for det maksimale arbeidstrykket.

21 Installasjonssted

– Montere kompressoren på et plant underlag.

22 OBS!

– Dette apparatet kan brukes av barn i alderen 8 år og oppover, og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap når de har fått innføring eller instruksjon om sikker bruk av apparatet og forstår de resulterende farene.
– Barn må ikke leke med apparatet.
– Rengjøring og vedlikehold skal ikke utføres av barn.

23 Det anbefales, at tilførselsslanger ved trykk på over 7 bar utstyres med en sikkerhetskabel, f.eks. en wire.
24 Unngå sterke belastninger på ledningssystemet, ved å bruke fleksible slangetilkoblinger for å unngå knekk.

Advarsel! Dette elektroverktøyet skaper under driften et elektromagnetisk felt. Dette feltet kan ved bestemte omstendigheter påvirke aktive eller passive medisinske implantater. For å redusere faren for alvorlige eller dødelige perso skader, anbefaler vi personer med medisinske implantater, å konsultere sin lege og produsenten av det medisinske implantatet, før elektroverktøyet betjenes.

EKSTRA SIKKERHETSANVISNINGER

Sikkerhetsanvisninger når du arbeider med trykkluft og luftpistoler

• Kompressorpumpen og ledningene når høye temperaturer under drift. Berøring kan føre til brannskader.
• Den luften luftkompressoren suger inn skal være fri for tilsetningsstoffer som kan føre til brann eller eksplosjon.
• Hold inne tilkoblingsstykket på slange med hånden, när du fjerner slangekoblingen. For å unngå skade om slangen spretter tilbake.
• Bruk vernebriller når du arbeider med luftpistol. Fremmedlegemer og deler som blåses bort, kan lett føre til skader.
• Blås aldri mot mennesker med luftpistol, eller rengjør klær som er på kroppen. Fare for personskade!

Sikkerhetsinstruksjoner ved sprøytelakkering

• Bruk ikke lakk eller løsemidler som har et flammepunkt på mindre enn 55 °C. Eksplosjonsfare!
• Ikke varm opp lakk og løsemidler. Eksplosjonsfare!
• Hvis det bearbeides skadelige væsker, skal det brukes filterapparater (ansiktsmasker) for beskyttelse. Se de sikkerhetstiltak som produsenten har angitt for disse produktene.
• Spesifikasjonene og merking som er på pakningene til disse materialene skal følges. Flere beskyttelsestiltak skal eventuelt utføres, spesielt skal det brukes egnede klær og maske.
• Under sprøyteprosessen og som ellers på arbeidsområde, er røyking ikke tillatt. Eksplosjonsfare! Også malingsdamp er brannfarlig.
• Peiser, åpen flamme eller gnistdannende maskiner skal ikke finnes på stedet, eller være i drift.
• Oppbevar eller spis ikke mat og drikke på arbeidsområde. Malingsdamp er skadelig for helsen.
• Arbeidsplassen må være større enn 30 m3, for å sikre tilstrekkelig luftutskifting ved sprøyting og tørking.
• Ikke sprøyte i motvind. Som prinsipp skal det lokale politiets regelverk for brennbart og sprøytemateriale følges.
• Ikke behandle midler som testbensin, butylalkohol og metylenklorid med PVC-trykkslangen. Disse midlene ødelegger trykkluftslangen.

Tekniske data

Strømtilkobling 220 - 240 V~ 50 Hz

Motoreffekt W max. 1100

Arbeidsart S3 15%

Kompressor-turtall 3750 min-1

Arbeidstrykk ca. 8 bar

Teor. sugeeffekt l/min ca. 180

Lydeffektnivå LWA 97 dB(A)

Usikkerhet KWA 1,93 dB

Beskyttelse IP20

beskyttelsesklasse I

Apparatets vekt i kg 5

Støyverdi beregnet etter EN ISO 3744.

Bruk hørselvern

Virkningen av støy kan forårsake hørselstap.

Restrisiko

Overhold den foreskrevne vedlikeholds- og sikkerhetsanvisningene til bruksanvisningen.

Ved arbeidet må du alltid være oppmerksom og hold tredjepersoner med sikker avstand unna arbeidsplassen.

Også ved hensiktsmessig av apparatet forblir en viss restrisiko, som ikke kan utelukkes. Ut ifra type og konstruksjon av apparatet kan følgende potensielle farer avledes:

• Utilsiktet idriftsetting av produktet.
• Hørselsskader, hvis det ikke brukes foreskrevet hør- selvern.
• Smusspartikler, støv osv. kan til tross for bruk av vernebrille komme inn i øyet eller ansiktet.
• Innånding av partikler som virvles opp.

Før maskinen tas i bruk

Forsikre deg om at dataene på merkeskiltet tilsvarer strømnettet før du kobler til maskinen.

• Kontroller at maskinen ikke er skadet under transport. Rapportere skade umiddelbart til transportøren som leverte kompressoren.
• Montering av kompressoren må skje i brukerens nærhet.
• Unngå lange luftledninger og tilførselsledninger (skjøteledninger).
• Kontroller at luften som suges inn er tørr og støvfri.
• Installer ikke kompressoren i fuktige og våte rom.
• Kompressoren må bare brukes i passende rom (med god luftsirkulasjon og en omgivelsestemperatur på + 5 °C til 40 °C). Rommet skal være støvfritt, ingen syrer, damp, eller eksplosive og brannfarlige gasser.
• Kompressoren er ment for bruk i tørre rom. I områder der vannsprut forekommer under arbeid, skal kompressoren ikke brukes.

Montering og bruk

▲ OBS!

Montere uten unntak apparatet helt før du setter det i drift!

Tilkobling til strømnettet

• Kompressoren kan tilkobles på hver stikkontakt med beskyttelseskontakt 220 - 240V \~ 50 Hz, som er sikret med 16 A.
• Kontroller at nettspenningen og maskinspenning er i overensstemmelse, før maskinen settes i drift.
• Lange tilkoblingskabler og skjøteledninger, kabeltrommer, osv., forårsaker spenningsfall, og kan hindre at motoren starter.
• Ved lave temperaturer, under + 5 °C, starter kanskje ikke motoren

Strømbryter (fig. 1)

- Dra strømbryteren opp for å starte kompressoren. Trykk strømbryteren ned for å slå av kompressoren.

Foreta tilkoblingene (fig. 2-4)

⚠ OBS! Dertil må du slå av apparatet.

Herved må du holde fast koblingsstykket, for å unngå skader grunnet slangen som smekker tilbake.

- Koble trykkluftslangen (5) til kompressorens hurtig-kobler (4)

- Koble nippelen til trykkluftverktøyet på trykkluftslangen (5) til kompressoren.

- Hvis du igjen vil frakoble denne forbindelsen, trekker du tilbake hurtigkoblingen (4) på trykkluftslangen (5).

- Koble trykkluftslangen (5) til kompressorens hurtig-kobler (4) - Koble nippelen til trykkluftverktøyet på trykkluftslangen (5) til kompressoren. - Hvis du igjen vil frakoble denne forbindelsen, trekker du tilbake hurtigkoblingen (4) på trykkluftslangen (5).

Bruk av dekkfyller (fig. 6, 7, 8)

Trykkluft-dekkfylleren (G) brukes til påfylling av bildekk; med tilsvarende tilbehør også for påfylling og regulering av sykkeldekk, gummibåter, luftmadrasser, baller osv.

Trykket kan slippes ut ved å betjene lufteventilen (7).
⚠ OBS! Manometeret er ikke kalibrert!

Bruk et kalibrert apparat til å kontrollere lufttrykket etter påfyllingen.

Bruke blåsepistolen

Dekkfylleren (G) kan også brukes til rengjøring av hulrom og tilsmussede overflater på arbeidsutstyr som blåsepistol.

Skru nå utblåsningsadapteren (D) sammen med dekkfylleren (G).

Bruke adaptersettet

Adaptersettet muliggjør følgende andre bruksmuligheter for dekkfylleren:

• Pumpe opp baller ved hjelp av ballnålen (F).
• Ventiladapteren (E) gjør det mulig å fylle sykkeldekk.
• Påfylling av basseng, luftmadrasser eller båter ved hjelp av tilleggsadapteren (K).

• Påfylling av produkter med skruventiler (f.eks. båter) med skruventiladapteren (J).

• Lufting av produkter med stort volum. Hertil kan du bruke lufteventiladapteren (C).

• I tillegg kan du bruke de to koniske universaladapterne (A / B) til påfylling av luftmadrasser.

Elektrisk tilkobling

Den installerte elektromotoren er tilkoblet klar for bruk. Tilkoblingen samsvarer med det gjeldende VDE- og DIN-regelverket. Kundens strømnettilkobling og skjøteledningen som brukes må følge disse forskriftene.

Defekt strømtilkoblings ledning.

På elektriske tilkoblingsledninger oppstår det ofte isolasjonsskader.

Årsaken kan være:

• Klemmerker, när ledningene er trukket gjennom vindus- eller døråpninger.
• Knekk som følge av feil festning eller trekking av tilkoblingsledningen.
• Kuttskader hvis ledningen har blitt overkjørt,
• Isolasjonsskader som har oppstått da ledningen er trukket voldsomt fra kontakten.
• Sprekker grunnet at isolasjonen er gammel.
  Slike skadde strømtilslutningsledninger må ikke brukes, og er grunnet isolasjonsskadene livsfarlige.
  Sjekk regelmessig at strømtilkoblingsledningene ikke er skadet. Kontroller at ledningen ikke er koblet til strømnettet ved kontroll.
  Strømtilkoblingsledninger må samsvare med relevante VDE- og DIN-forskrifter. Bruk bare tilkoblingsledninger merket med H05VV-F.

Tilkoblinger og reparasjoner på elektriske apparater skal kun utføres av elektroteknisk personell.

Angi følgende informasjon, dersom du har spørsmål:

• Type strøm på motoren
• Informasjonen på maskinens dataplate
• Informasjonen på motorens dataplate

Rengjøring, vedlikehold og lagring

▲ Obs!

Trekk ut kontakten før alt rengjørings- og vedlikeholds-arbeid! Fare for skade grunnet elektrisk støt!

▲ Obs!

Vent til apparatet er helt avkjølt! Fare for brannskader! ⚠ Obs!

Før alt rengjørings- og vedlikeholdsarbeid, skal apparatet gjøres trykkløst! Fare for personskade!

Rengjøring

• Hold enheten så støv- og skittfri som mulig. Puss av maskinen med en ren klut eller blåse av støv og smuss med trykkluft på lavtrykk.
• Vi anbefaler at du rengjør maskinen umiddelbart etter bruk.
• Rengjør maskinen regelmessig med en fuktig klut og litt såpe. Ikke bruk vaskemidler eller løsemidler. Dette kan ødelegge plastkomponentene. Pass på at vann ikke trenger inn i maskinens indre.
• Før rengjøring må slangen og sprøyteverktøyet kobles fra kompressoren. Kompressoren må ikke rengjøres med vann, løsemidler, osv.

Serviceinformasjon

Det bør bemerkes at følge i dette produktet de deler natürlichen en anvendelse upassende eller Utsatt for slitasje, og følgende deler som Rekvisita.

* Slitasje deler: belte, kobling
* Ikke nødvendigvis inkludert!

Oppbevaring

▲ OBS!

Trekk ut kontakten, slipp luften ut av apparatet og alle trykkluftverktøy. Slå av kompressoren slik at ukyndige personer ikke kan ta det i bruk.

⚠ OBS!

Oppbevar kompressoren bare under tørre forhold og utilgjengelig for ukyndige personer. Ikke helle på den, men oppbevar den stående!

Lagring nettstøpsel, slange og tilbehør (bilde 2)

• Nettkabelen (6) kan lagres i siderommet på kompressoren, som vist i figur 3.
• Trykkslangen kan lagres i verktøyrommet.

Transport

- Apparatet kan transporteres på håndtaket (1) (fig. 5).

Avhending og resirkulering

Maskinen kommer i emballasje for å hindre skade under transport. Emballasjen er en råvare, og kan derfor brukes på nytt, eller leveres til resirkulering.

Apparatet og tilbehøret består av ulike materialer, som f.eks. metall og plast. Kast defekte bygningsdeler i kildesortering. Spør en forhandler eller hos kommunen!

Gammelt utstyr skal ikke kastes i husholdningsavfall!

Dette symbolet indikerer at dette produktet ikke må kastes i husholdningsavfall i henhold til direktivet om avfall av gammelt elektrisk og elektronisk utstyr (2012/19/EU) og nasjonale lover. Dette produktet må leveres til et foreskrevet innsamlingssted. Dette kan f.eks. gjøres ved å returnere det ved kjøp av et tilsvarende produkt, eller levere det til et autorisert innsamlingssted for gjenvinning av gammelt elektrisk og elektronisk utstyr. Feil håndtering av gammelt utstyr kan på grunn av potensielt farlige stoffer som ofte inneholdes i gammelt elektrisk og elektronisk utstyr, har en negativ innvirkning på miljøet og helsen. Gjennom riktig avhending av dette produktet bidrar du i tillegg til effektiv bruk av naturressurser. Informasjon om innsamlingssteder for gammelt utstyr kan fås fra byrådet, den offentlige avfallsmyndigheten, et autorisert organ for avhending av gammelt elektrisk og elektronisk avfall eller de som er ansvarlig for søppelrydding.

Tiltak ved feil

Feil Mulig årsak	Tiltak
Kompressoren starter ikke	Nettspenning mangler.Nettspenningen er for lav.Utetemperaturen er for lav.Motoren er overopphetet.	Sjekk ledning, stikkontakt, sikringer og strømut-tak.Unngå for lange skjøteledninger. Bruk en skjøte-ledning med tilstrekkelig ledningstverrsnitt.Ikke bruk apparatet ved temperaturer under + 5 °C.La motoren avkjøles og fjern årsaken til over-oppheting
Kompressoren går men det blir ikke noe trykk	Tilbakeslagsventil er lekk.Pakningene er ødelagt.	Skift ut tilbakeslagsventil.Sjekk pakninger, la et verksted skifte ut ødelag-te pakninger.Trekk til skruen for hånd.
Kompressoren går, trykkmåleren viser trykk, men verktøyene funge-rer ikke.	Slangene lekker.Hurtigkoblingen er lekk.	Sjekk trykkluftslangen og verktøy, skift ut nødvendig.Sjekk hurtigkoblingen, Skift om nødvendig.

Årsager til dette kan omfatte:

Rengøring, vedligeholdelse og opbevaring

⚠ Vigtigt!

Sørg for enhver form for rengøring eller servicering af stikket! Risiko for elektrisk stød!

⚠ Vigtigt!

Åpenbare mangler skal meldes innen 8 dager etter at varen er mottatt, ellers taper kunden samtlige krav pga slik mangel. Vi gir garanti for at våre maskiner ved riktig behandling under den rettslige garantitidens varighet, fra overlevering, på den måten at vi erstatter kostnadsfritt hver maskindel, som innen denne tiden påviselig er ubrukbar som følge av material- eller

produksjonsfeil. For deler som vi ikke produserer selv, yter vi garanti kun i den utstrekning som garantikrav mot underleverandør tilkommer oss. Kjøperen bærer kostnadene ved montering av nye deler. Endrings- og verditapskrav og øvrige skadeerstatningskrav er utelukkede.

Takuu FI
