MANUALE UTENTE Air Force 3 SCHEPPACH

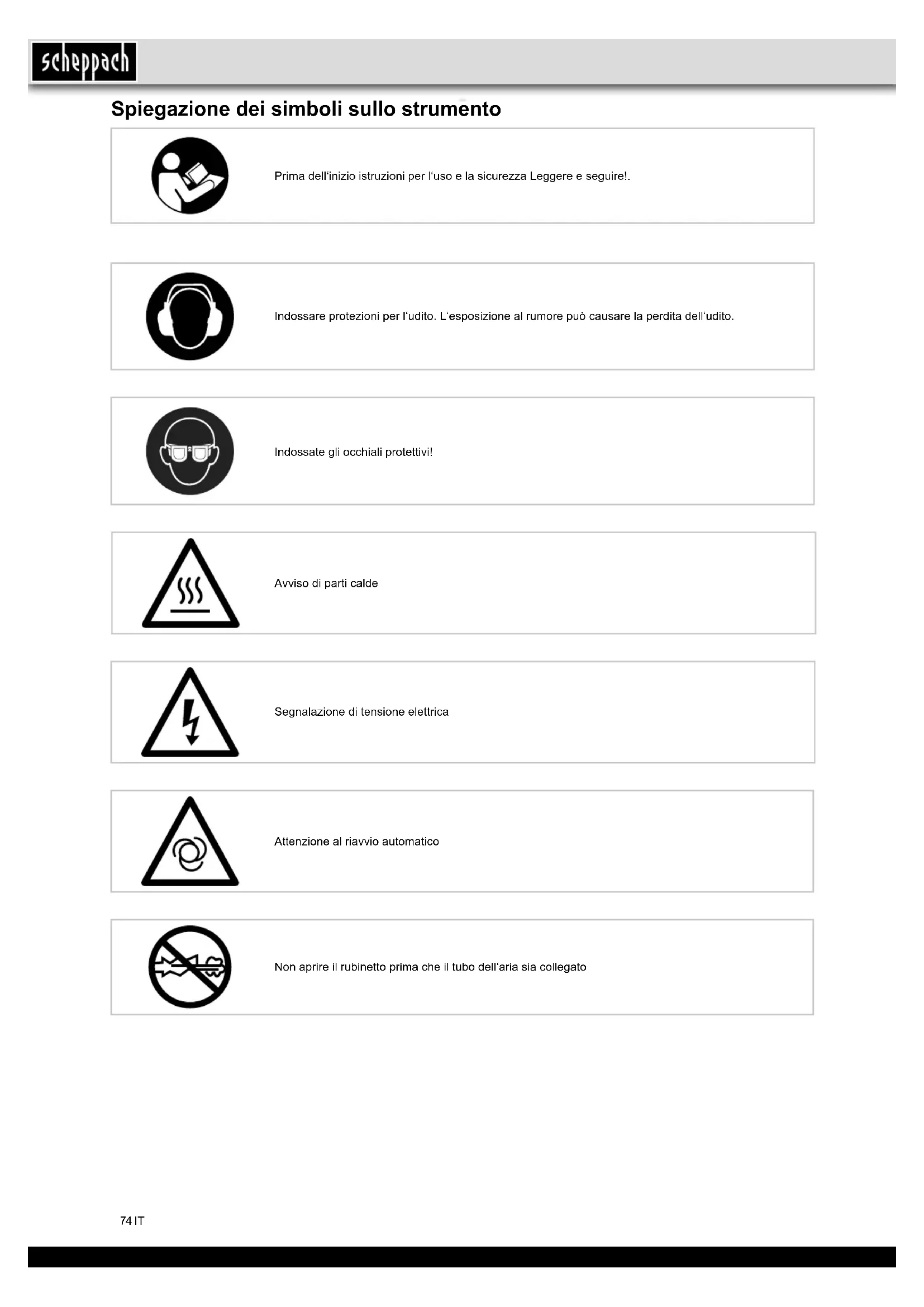

Spiegazione dei simboli sullo strumento

Prima dell'inizio istruzioni per l'uso e la sicurezza Leggere e seguire!.

Indossare protezioni per l'udito. L'esposizione al rumore può causare la perdita dell'udito.

Indossate gli occhiali protettivi!

Avviso di parti calde

Segnalazione di tensione elettrica

Attenzione al riavvio automatico

Non aprire il rubinetto prima che il tubo dell'aria sia collegato

Introduzione

COSTRUTTORE:

scheppach

Le auguriamo soddisfazione e successo con l'uso del suo nuovo apparecchio.

Nota:

In base all'attuale normativa sulla responsabilità per danno da prodotti difettosi, il costruttore non è responsabile dei danni arrecati all'apparecchio o dall'apparecchio in caso di:

• uso non conforme,
• mancata osservanza delle istruzioni per l'uso,
• esecuzione di riparazioni da parte di terzi non autorizzati,
• montaggio e sostituzione con pezzi di ricambio non originali,
  • utilizzo per scopi diversi da quelli previsti,
• guasto all'impianto elettrico causato dalla mancata- osservanza delle norme e prescrizioni VDE 0100,DIN 57113 / VDE 0113.

Si raccomanda in particolare quanto segue:

leggere integralmente il testo delle istruzioni per l'uso prima di procedere al montaggio e alla messa in funzione. Questo manuale d'uso dovrebbe permetterle di conoscere la Sua macchina in modo semplice e di usare gli accessori disponibili in conformità con gli scopi previsti. Le istruzioni per l'uso contengono importanti indicazioni per utilizzare la macchina in modo sicuro, corretto ed economico, evitando rischi, limitando le riparazioni, circoscrivendo i periodi di inattività e aumentando l'affidabilità della macchina. Oltre alle norme di sicurezza riportate in questo manuale d'uso è assolutamente necessario rispettare le prescrizioni del Paese applicabili al funzionamento della macchina.

Il manuale d'uso deve essere conservato con la macchina, in una busta di plastica, al riparo dalla sporcizia e dall'umidità. Il manuale d'uso deve essere letto e rispettato scrupolosamente da tutti gli operatori prima di incominciare a lavorare. La macchina può essere utilizzata soltanto da persone formate all'uso e informate dei rischi che questo comporta. Va rispettata l'età minima prescritta.

Descrizione dell'apparecchio

1. Impugnatura di trasporto
2. Interruttore On/Off
3. scatola del compressore
4. Manometro (la pressione impostata può essere letta)
5. tubo a pressione
6. cavo di alimentazione

A Adattatore universale, per valvole con un diametro di circa 6 mm
B Adattatore universale, per valvole con un diametro di circa 9 mm
C Adattatore per H, J, K
D Adattatore di pulizia per soffiaggio
E Adattatore per valvole, ad es. valvole delle biciclette
F Ago per pallone
G Misuratore di pressione dell'aria negli pneumatici
H Adattatore di sfiato
J Adattatore per valvola a vite
K Adattatore universale

Dotazione

• Aprire la confezione ed estrarre con cautela l'apparecchio.
• Togliere il materiale di confezionamento e le protezioni per la confezione e il trasporto (se presenti).
• Verificare che il materiale fornito alla consegna sia completo.
• Controllare che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Conservare l'imballo, se possibile, fino alla scadenza della garanzia.

ATTENZIONE

L'apparecchio e il materiale di imballaggio non sono un giocattolo!

I bambini non dovrebbero giocare con sacchetti di plastica, pellicole e piccoli componenti!

C'è il rischio che il materiale venga ingoiato e pericolo di soffocamento!

Utilizzo conforme

Il compressore viene utilizzato per generare aria compressa per utensili pneumatici che possono essere azionati con un flusso d'aria fino a 170 l/min. (ad es. gonfiagomme, pistola di soffiaggio e pistola a spruzzo).

A causa della portata d'aria limitata, non è possibile far funzionare dispositivi che hanno un consumo di aria molto elevato (ad es. levigatrici, fresatrici e avvitatori).

La macchina deve essere usata solo per lo scopo pre-scritto. Utilizzi eccedenti tale impiego sono considerati non conformi all'impiego previsto.

Per eventuali danni o lesioni di qualsiasi tipo, è responsabile l'utente/operatore e non il costruttore.

Si osservi che i nostri dispositivi non sono destinati a uso commerciale, artigianale o industriale. Se l'apparecchio viene utilizzato per usi commerciali, artigianali o industriali, o per attività equivalenti, non è prevista alcuna garanzia.

Avvertenze per la sicurezza

⚠ Attenzione! Durante l'utilizzo di apparecchi elettrici e per prevenire scosse elettriche, pericoli di lesioni e di incendio, devono sempre essere osservate le seguenti indicazioni di sicurezza. Leggere completamente le indicazioni prima di utilizzare questo utensile e conservarle in buono stato per eventuali necessità future.

Per un lavoro sicuro

1 Mantenere il luogo di lavoro in ordine.
- Il disordine sulla postazione di lavoro comporta pericoli di incidenti.
2 Considerare le caratteristiche dell'ambiente di lavoro.
- Non esporre gli apparecchi elettrici alla pioggia.
- Non utilizzare apparecchi elettrici in ambienti umidi o bagnati. Pericolo di scosse elettriche!
– Fare in modo che vi sia una buona illuminazione.
- Non utilizzare apparecchi elettrici nelle vicinanze di liquidi infiammabili o di gas.

3 Proteggersi dalle scosse elettriche.

- Evitare contatti con oggetti con messa a terra, quali ad esempio tubi, caloriferi, forni, refrigeratori.

4 Tenere lontano dalla portata dei bambini!

- Non lasciare che altre persone accedano all'uten- sile e al cavo o sostino nell'area di lavoro.

5 Riporre gli elettroutensili non sicuri

- Gli apparecchi elettrici non utilizzati devono essere conservati in un luogo asciutto, posto in posizione elevata oppure al chiuso, al di fuori della portata dei bambini.

6 Non sovraccaricare l'elettroutensile.

- Si lavora meglio e in modo più sicuro nell'ambito della potenza indicata.

7 Indossare abbigliamento idoneo.

- Non indossare abiti larghi o gioielli. Essi potrebbe- ro essere attirati da elementi in movimento.

- Per lavori all'aria aperta si raccomanda di indossare guanti di gomma e scarpe antiscivolo.

- In presenza di capelli lunghi si prega di coprirli con una rete.

8 Utilizzare il cavo esclusivamente per lo scopo per cui è stato creato.

- Non utilizzare il cavo per staccare la spina dalla presa. Salvaguardare il cavo da elevate temperature, olio e spigoli taglienti.

9 Prendersi cura con costanza degli attrezzi.

- Conservare il compressore in modo pulito, idoneo e sicuro per lavorare.

- Seguire le istruzioni per la manutenzione.

- Controllare regolarmente il cavo di alimentazione dell'apparecchio elettrico e, in caso di danni, farlo sostituire da un tecnico specializzato.

- Controllare regolarmente tutte le prolunghe e sostituirle qualora siano danneggiate.

10 Staccare la spina dalla presa di corrente.

- In caso di mancato utilizzo dell'apparecchio elettrico, prima di effettuare interventi di manutenzione o di sostituzione di utensili quale lame, punte e frese.

11 Evitare l'accensione involontaria.

- Assicurarsi che al momento dell'inserimento della spina nella presa elettrica, l'interruttore sia disinserito.

12 Utilizzare prolunghe per uso esterno

- All'aperto utilizzare solamente prolunghe adeguate e contrassegnate per tale utilizzo.

- Utilizzare l'avvolgicavo solo quando questo è srotolato.

13 Prestare attenzione.

- Fare attenzione alle operazioni effettuate. Accingersi a compiere il lavoro con ragionevolezza. Non utilizzare l'apparecchio quando si è distratti.

14 Verificare l'apparecchio per identificare eventuali parti danneggiate.

- Prima dell'uso dell'apparecchio, verificare il corretto funzionamento di tutti i dispositivi di protezione o sostituire le parti difettose.

- Controllare che le parti mobili funzionino correttamente e che non siano bloccate, che non vi siano parti danneggiate. Tutte le parti devono essere montate in modo corretto e osservare tutte le condizioni atte a garantire un regolare funzionamento dell'apparecchio elettrico.

- I dispositivi di sicurezza o le parti danneggiate devono essere riparati o sostituiti a regola d'arte da un'officina di riparazione riconosciuta, a meno di indicazioni diverse fornite nelle istruzioni d'uso.

- Gli interruttori danneggiati devono essere sostituiti da un'officina del Centro Assistenza.

- Non utilizzare cavi di collegamento difettosi o danneggiati.

- Non utilizzare apparecchi elettrici il cui interruttore non può essere inserito e disinserito.

15 Far riparare l'apparecchio da un elettricista qualificato.

- Questo apparecchio elettrico è conforme alle vigenti norme di sicurezza. Le riparazioni devono essere eseguite esclusivamente da persone qualificate utilizzando pezzi di ricambio originali; in caso contrario potrebbero derivare incidenti per l'utilizzatore.

16 Attenzione!

- Per la propria sicurezza, utilizzare solo accessori e dispositivi aggiuntivi specificati nel manuale di istruzioni o raccomandati dal produttore o specificati. L'utilizzo di strumenti o accessori non raccomandati nel manuale d'uso o nel catalogo può provocare lesioni personali.

17 Rumore

- Quando si utilizza il compressore, ricorrere a una protezione uditiva.

18 Sostituzione del cavo di collegamento

- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o un elettricista qualificato al fine di evitare pericoli. Pericolo di scosse elettriche

19 Gonfiaggio di pneumatici

- ATTENZIONE! Il manometro non è tarato! Controllare la pressione immediatamente dopo il gonfiaggio con un manometro adatto, ad esempio presso una stazione di servizio.

20 Compressori portatili per lavori in cantiere

- Assicurarsi che tutti i tubi e i raccordi siano adatti per la pressione di esercizio massima consentita del compressore.

21 Luogo di installazione

- POSIZIONARE IL COMPRESSORE SU UNA SUPERFICIE PIANA.

22 Attenzione!

- Lo strumento può essere utilizzato da bambini a partire da 8 anni di età, nonché da persone con facoltà fisiche, psichiche e mentali ridotte o che manchino di esperienza e conoscenze specifiche in merito al suo uso, nel caso siano sorvegliate o abbiano ricevuto un'adeguata formazione in merito all'uso dello strumento e dei pericoli che possono derivarne.

- I bambini non devono giocare con lo strumento.

- La pulizia e la manutenzione non possono essere eseguite da bambini.

23 I tubi flessibili di alimentazione dovrebbero essere dotati di un cavo di sicurezza (ad es. un cavo di acciaio) in caso di pressioni superiori ai 7 bar.

24 Evitare forti sollecitazioni sul sistema di tubi, utilizzando raccordi per tubi flessibili, al fine di impedire la formazione di punti di piegatura.

Avviso! Questo elettroutensile genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare l'elettroutensile.

AVVISI DI SICUREZZA SUPPLEMENTARI

Avvisi di sicurezza per lavori con aria compressa e pistola di soffiaggio

• Pompa compressore e linee raggiungono temperature elevate durante il funzionamento. Pericolo di ustioni.
• L'aria aspirata dal compressore deve essere mantenuta libera di impurità che possono provocare incendio o esplosione della pompa del compressore.
• Stringere a mano raccordi allentati del tubo. Per evitare di lesionare rapidamente il tubo nuovo.
• Quando si lavora con la pistola soffiaggio indossare occhiali di protezione. Corpi estranei e parti soffiate possono provocare lesioni.

- Con la pistola di soffiaggio non soffiare su persone o pulire gli abiti indossati. Pericolo di infortuni!

Avvisi di sicurezza con spruzzi di colore

• Non utilizzare vernici o solventi con un punto di infiammabilità inferiore a 55 °C. Pericolo di esplosione!
• Vernici e solventi non si scaldano. Pericolo di esplosione!
• Se si lavora con liquidi pericolosi per la salute, sono necessari dispositivi con filtro di protezione (maschere viso). Osservare le misure di protezione dei produttori di tali sostanze.
• Devono essere rispettate le specifiche e le marcature di materiali pericolosi riportate sulle confezioni dei materiali da utilizzare. Devono essere prese necessarie precauzioni supplementari in particolare in merito all'utilizzo di indumenti e maschere appropriate.
• Durante lo spruzzo, nonché nell'area di lavoro, è vietato fumare. Pericolo di esplosione! Anche i vapori delle vernici sono altamente infiammabili.
• Caminetti, fiamme libere o macchine generatrici di scintille non devono essere nei dintorni o essere utilizzate.
• Non conservare o consumare cibi e bevande nell'area di lavoro. I vapori delle vernici sono nocivi per la salute.
• L'area di lavoro deve essere superiore a 30 m ^3 e deve essere garantito un sufficiente ricambio d'aria durante la spruzzatura e l'asciugatura.
• Non spruzzare controvento. Durante la spruzzatura di sostanze infiammabili o pericolose osservare le disposizioni delle autorità di Polizia locali.
• Non lavorare su tubi di pressione in PVC con acqua ragia, alcool butilico e cloruro di metile. Queste sostanze danneggiano il tubo della pressione.

Dati tecnici

Collegamento alla rete 220 - 240 V~ 50 Hz
Potenza motore W max. 1100
Modalità operativa S3 15%
Numero di giri del compressore	3750 min ^-1
Pressione di funzionamento ca. 8 bar
Aspirazione teo. l/min ca. 180
Livello di potenza acustica LWA	97 dB(A)
Incertezza KWA 1,93 dB
Grado di protezione IP20
Grado di protezione	I
Peso dispositivo in kg	5

I valori di emissione acustica sono stati determinati secondo la direttiva EN ISO 3744

Indossare una protezione acustica.

L'esposizione al rumore può causare la perdita dell'udito.

Rischio residuo

Rispettare le indicazioni di manutenzione e sicurezza definite all'interno delle istruzioni per l'uso.

Fare sempre attenzione durante il lavoro e mantenere le altre persone presenti a un distanza di sicurezza rispetto alla propria postazione di lavoro.

Anche se lo strumento viene utilizzato in modo corretto sussiste sempre comunque un certo rischio residuo che non può essere escluso. In base al tipo e alla struttura dello strumento, possono derivare i seguenti potenziali pericoli:

• Messa in funzione involontaria del prodotto.
• Danni all'udito se non si indossano otoprotettori adeguati.
• Particelle di sporco, polvere etc. possono arrivare negli occhi o sul viso nonostante si indossino occhiali di protezione.
• Possibile inalazione di particelle sollevate nell'aria.

Prima della messa in servizio

Prima di effettuare il collegamento, osservare i dati di rete riportati sulla targhetta.

• Controllare il dispositivo per individuare eventuali danni da trasporto. Segnalare immediatamente eventuali danni alla ditta di trasporto dalla quale il compressore è stato consegnato.
• L'installazione del compressore deve al avvenire in prossimità del consumatore.
• Evitare linee aeree lunghe e linee di alimentazione lunghe (cavo di estensione).
• Assicurarsi che l'aria aspirata sia asciutta e senza polvere.
• Non posizionare il compressore in ambienti umidi o bagnati.
• Il compressore può essere utilizzato solo in un ambiente idoneo (ben ventilato, temperatura ambiente da +5°C a 40°C). Nell'ambiente non devono trovarsi polvere, acidi, fumi, gas esplosivi o infiammabili.
• Il compressore è adatto per l'uso in ambienti asciutti. Negli ambienti in cui si lavora con spruzzi d'acqua, l'uso non è consentito.

Installazione e funzionamento

Attenzione!

Prima della messa in servizio montare completamente il dispositivo!

Collegamento alla rete elettrica

• Il compressore può essere collegato ad una normale presa 220 - 240V \~ 50 Hz, la quale è protetta da 16 A.
• Prima dell'uso, assicurarsi che la tensione di rete corrisponda alla tensione di esercizio e alla potenza del motore indicate sulla targhetta dati.
• Evitare cavi lunghi, nonché prolunghe, avvolgicavo ecc. che possano causare la caduta di tensione e impedire l'avviamento del motore.
• A temperatura inferiore a +5°C l'avvio del motore diventa difficoltà o causa dell'attrito.

Interruttore On/Off (Fig. 1)

• Premendo il pulsante (2) in posizione I il compressore si accende.
• Per spegnere il compressore il pulsante (2) deve essere messo in posizione 0.

Esecuzione dei collegamenti (Fig. 2-4)

⚠ Attenzione! Spegnere in primis l'apparecchio.

Tenere stretto il giunto di accoppiamento per evitare lesioni dovute allo scatto all'indietro del flessibile.

• Collegare il tubo dell'aria compressa (5) all'innesto rapido (4) del compressore
• Collegare il raccordo filettato del proprio dispositivo ad aria compressa al relativo flessibile pneumatico (5) del compressore.
• Se si desidera scollegare di nuovo questo raccordo, tirare all'indietro il sistema di innesto rapido (4) sul flessibile dell'aria compressa (5).

Utilizzo del sistema di gonfiaggio degli pneumatici (Fig. 6, 7, 8)

Il compressore ad aria compressa per il gonfiaggio degli pneumatici (G) serve a gonfiare pneumatici di auto; con i relativi accessori può essere utilizzato anche per il gonfiaggio e la regolazione di pneumatici di biciclette, gommoni, materassini gonfiabili, palloni, etc.

Azionando la valvola di scarico (7) è possibile rilasciare la pressione.

⚠ Attenzione! Il manometro non è tarato!

Si prega di controllare l'aria compressa dopo il gonfiaggio, utilizzando uno strumento adatto.

Utilizzo della pistola di soffiaggio

È possibile utilizzare il sistema di gonfiaggio degli pneumatici (G) anche come pistola di soffiaggio, per pulire spazi vuoti e superfici sporche, nonché strumenti di lavoro.

A tale proposito, rimuovere per prima cosa il flessibile con l'adattatore della valvola (8).

Avvitare a questo punto l'adattatore di pulizia per soffiaggio (D) con il sistema di gonfiaggio degli pneumatici (G).

Utilizzo del kit adattatore

Il kit adattatore vi permette di sfruttare le seguenti altri possibilità di utilizzo del sistema di gonfiaggio degli pneumatici:

- Si possono gonfiare i palloni utilizzando il relativo ago per pallone (F).

- L'adattatore per valvole (E) permette il gonfiaggio di pneumatici da bicicletta.

- Il riempimento di piscine gonfiabili, materassi gonfiabili o gommoni è possibile mediante l'adattatore supplementare (K).

- Si possono riempire anche articoli con valvole a vite (ad es. gommoni) mediante l'adattatore per valvola a vite (J).

- Possibile sgonfiaggio di prodotti di grandi dimensioni. A tale proposito, si possono utilizzare gli adattatori per valvole di scarico (C).

- I due adattatori conici universali (A / B) possono essere allo stesso modo impiegati per gonfiare materassini gonfiabili.

Collegamento elettrico

Il motore elettrico installato è pronto per l'uso. Il collegamento è conforme alle normative VDE e DIN in vigore. Il collegamento di rete usato e le eventuali prolunghe devono soddisfare queste prescrizioni.

Cavi elettrici di collegamento danneggiati.

I cavi elettrici sono spesso danneggiati al livello dell'isolamento.

Le cause possono essere:

Presenza di punti di compressione, quando i cavi di collegamento sono fatti passare attraverso le fessure delle finestre e delle porte.

I cavi di collegamento sono fissati in modo o in direzione impropria.

Lesioni nei punti di collegamento dei cavi.

Problemi di isolamento derivati dalla errata installazione della presa a muro.

Presenza di fenditure conseguenti all'invecchiamento dell'isolante.

Questi collegamenti elettrici danneggiati non possono essere usati e sono rischiosi per la vita a causa del mancato isolamento.

Controllare regolarmente i cavi elettrici per accertarsi che non siano danneggiati. Accertarsi che durante il controllo il cavo non sia collegato alla rete elettrica.

I collegamenti elettrici devono essere conformi alle normative VDE e DIN. Utilizzare esclusivamente cavi di collegamento recanti il contrassegno H05VV-F.

L'indicazione della tipologia è riportata sul cavo di collegamento.

Motore a corrente alternata

La tensione di rete deve essere di 220 - 240 V\~.

Le prolunghe devono essere lunghe fino a 25 m e devono avere una sezione di 1,5 mm quadrati.

Gli interventi all'impianto elettrico devono essere effettuati solo da tecnici specializzati in apparecchiature elettriche.

Quando si chiedono informazioni fornire i seguenti dati:

• Tipo di alimentazione del motore
• Dati della piastrina delle specifiche della macchina
  • Dati della piastrina delle specifiche del motore

Pulizia, manutenzione, conservazione e ordinazione dei pezzi di ricambio

⚠ Attenzione!

Prima di ogni intervento di pulizia e manutenzione staccare la presa elettrica. Pericolo di lesioni da sovratensioni!

Attenzione!

Attendere che il dispositivo si sia completamente raffreddato! Pericolo di ustioni!

⚠ Attenzione!

Prima di tutti gli interventi di pulizia e manutenzione il dispositivo pressione deve essere depressurizzato! Pericolo di infortuni!

Pulizia

• Mantenere il dispositivo senza polvere e sporco, per quanto possibile. Pulire il dispositivo con un panno pulito o soffiare con aria compressa a bassa pressione.
• Si consiglia di pulire il dispositivo dopo ogni utilizzo.
• Pulire l'apparecchio con un panno umido e un po' di sapone. Non usare solventi o detergenti che potrebbero danneggiare le parti in plastica dell'apparecchio. Fare attenzione a non far entrare acqua nell'apparecchio.
• Tubo e dispositivi di spruzzo devono essere scollegati dal compressore prima della pulizia. Il compressore non può essere pulito con acqua, solventi o simili.

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Parti soggette ad usura*: branchie, accoppiamento * non necessariamente compreso tra gli elementi forniti!

Conservazione

⚠ Attenzione!

Staccare la spina di alimentazione, scaricare il dispositivo e tutti gli accessori ad aria compressa collegati. Spegnere il compressore in modo che non possa essere usato da persone non autorizzate.

⚠ Attenzione!

Conservare il compressore in un luogo asciutto e inaccessibile per l'ambiente non autorizzato. Non inclinare, tenere solo in posizione eretta!

Stoccaggio potere spina, tubo e accessori(Fig. 2)

• Il cavo di alimentazione (6) può essere sistemato al lato del compressore
• Il tubo dell'aria può essere alloggiato nell'apposito

Trasporto

- Il dispositivo può essere trasportato dalla relativa impugnatura (1) (Fig. 5).

Smaltimento e riciclo

Il dispositivo viene fornito in una confezione per evitare danni durante il trasporto. Questa confezione è realizzata con materie prime e può quindi essere riutilizzata o può essere riciclata. Il dispositivo e i suoi accessori sono realizzati con materiali differenti come il metallo e la plastica. Portare i componenti difettosi in luoghi idonei allo smaltimento di rifiuti pericolosi. Chiedere al proprio rivenditore o al proprio Comune di residenza!

Non smaltire i dispositivi usati insieme ai rifiuti domestici!

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/19/UE) e in base alle leggi nazionali. Questo prodotto deve essere

consegnato presso un apposito centro di raccolta. Questo può essere eseguito ad es. restituendo il prodotto vecchio all'atto dell'acquisto di un prodotto simile o consegnandolo presso centro di raccolta autorizzato al riciclaggio di struelettrici ed elettronici usati. La gestione improdispositivi usati può ripercuotersi negativamente ambiente e sulla salute umana, a causa di sostanzezialmente pericolose spesso contenute negli struelettrici ed elettronici. Uno smaltimento corretto prodotto contribuisce inoltre a sfruttare in modo efte le risorse. Le informazioni sui centri di raccolta dispositivi usati sono reperibili presso la propria histrazione comunale, l'azienda municipalizzata nettezza urbana, un centro autorizzato allo smalso di strumenti elettrici ed elettronici usati o pressoizio di nettezza urbana.

Risoluzione dei guasti

Guasto Possibile causa	Soluzione
Il compressore non funziona.	Tensione di rete assente.Tensione troppo bassa.Temperatura esterna troppo bassa.Motore surriscaldato	Verificare cavo, spina, fusibile e presa.Evitare prolunghe troppo lunghe. Utilizzare cavi con sufficienti sezioni.Non utilizzare con una temperatura esterna inferiore a +5°C.Lasciare raffreddare il motore, se necessario, eliminare la causa del guasto.
Il compressore funziona, ma senza pressione.	Perdita della valvola di non ritornoGuarnizioni rotte.Perdita della vite di scarico dell'acqua di condensa .	Sostituire la valvola di non ritorno.Controllare le guarnizioni, far sostituire le guarnizioni rotte in un'officina.Serrare la vite a mano.Controllare la guarnizione sulla vite, se necessario sostituirla.
Il compressore è in funzione, la pressione è indicata sul manometro, tuttavia gli strumenti non funzionano.	I flessibili di collegamento perdono.Il giunto rapido perde.	Verificare il tubo flessibile e gli utensili, se necessario sostituire.Verificare il giunto rapido, se necessario sostituirlo.

Documents registar: Daniel Fink

Günzburger Str. 69, D-89335 Ichenhausen

Garantie DE

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per

componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
