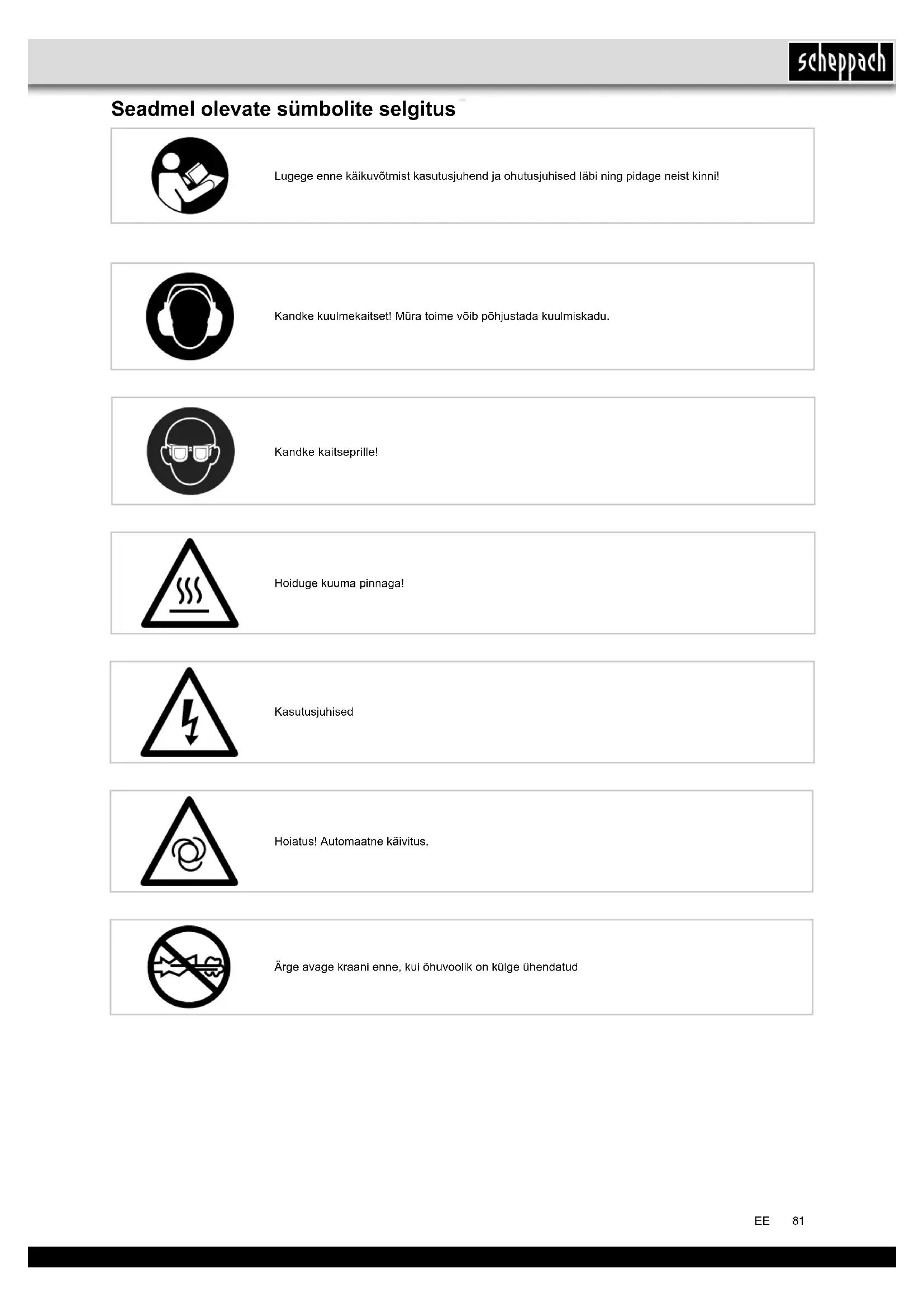

• Vericare il giunto rapido, se necessario sostitu- irlo.81EE Seadmel olevate sümbolite selgitus Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni! Kasutusjuhised Hoiatus! Automaatne käivitus. Kandke kuulmekaitset! Müra toime võib põhjustada kuulmiskadu. Hoiduge kuuma pinnaga! Ärge avage kraani enne, kui õhuvoolik on külge ühendatud Kandke kaitseprille!82 EE Seadme kirjeldus

1. Transpordikäepide

2. Sisse-/ Välja-lüliti

3. Kompressor korpus

4. Manomeeter (saab seadistatud rõhu maha lugeda)

A Universaaladapter, ventiilidele läbimõõduga u 6 mm B Universaaladapter, ventiilidele läbimõõduga u 9 mm C Adapter H, J, K jaoks D Väljapuhkeadapter E Ventiiliadapter, nt jalgratta rehviventiilidele F Pallinõel G Rehvirõhumõõtur H Õhueemaldusadapter J Kruviventiili adapter K Universaaladapter Tarnekomplekt

• Avage pakend ja võtke seade ettevaatlikult välja.

• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).

• Kontrollige üle, kas tarnekomplekt on terviklik.

• Kontrollige seadet ja tarvikudetaile transpordikahjus- tuste suhtes.

• Säilitage pakendit võimaluse korral kuni garantiiaja möödumiseni alal. TÄHELEPANU Seade ja pakendusmaterjalid pole laste mänguas- jad! Lapsed ei tohi plastkottide, kilede ja väikedetaili- dega mängida! Valitseb allaneelamis- ja lämbumisoht! Sihtotstarbekohane kasutamine Kompressor on ette nähtud suruõhu tootmiseks suru- õhukäitusega tööriistadele, mida saab käitada õhuko- gusega kuni u 170 l/min (nt rehvitäitja, puhumispüstol ja värvipüstol). Õhu piiratud edastuskoguse tõttu pole võimalik käitada tööriistu, millel on väga kõrge õhukulu (nt ekstsenterlihvija, varslihvija ja löökkruvits). Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbe- kohane. Sellest põhjustatud kahjude või igat liiki vigas- tuste eest vastutab kasutaja/operaator ja mitte tootja. Palun pidage silmas, et meie seadmed pole konstruee- ritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle kohustuslikku garantiid, kui sea- det kasutatakse kommerts-, käsitööndus- või tööstuset- tevõtetes ning samaväärsetel tegevustel. Sissejuhatus TOOTJA: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen AUSTATUD KLIENT! Soovime Teile uue seadme meeldivat ja edukat kasu- tamist. JUHIS: Antud seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad antud seadmele või antud seadme läbi:

• asjatundmatul käsitsemisel,

• käsitsemiskorralduse eiramisel,

• remontimisel kolmandate isikute, mittevolitatud spet- sialistide poolt,

• mitte-originaalosade paigaldamisel ja nendega väl- javahetamisel,

• mitte sihtotstarbekohasel kasutamisel,

• elektrisüsteemi rivist väljalangemisel elektrialaees- kirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel. Pidage silmas: Lugege enne montaaži ja käikuvõtmist kogu kasutus- juhendi tekst läbi. Käesoleva kasutusjuhendi ülesandeks on hõlbustada elektritööriista tundmaõppimist ja selle kasutamist vas- tavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundikult ning ökonoom- selt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suuren- dada elektritööriista töökindlust ja eluiga. Lisaks käesolevas kasutusjuhendis esitatud ohutus- nõuetele peate tingimata oma riigis elektritööriista käi- tamise kohta kehtivaid eeskirju järgima. Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Kõik operaato- rid peavad selle enne töö alustamist läbi lugema ja se- da hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada. Peale käesolevas kasutusjuhendis sisalduvate ohutus- juhiste ning Teie riigis puidutöötlusmasinate kohta keh- tivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid. Me ei võta vastutust õnnetuste või kahjude eest, mis te- kivad käesoleva juhendi ja ohutusjuhiste eiramisest.83EE 12 Kasutage väliskeskkonnas pikenduskaablit. – Kasutage õues ainult selleks lubatud ja vastavalt tähistatud pikenduskaablid. – Kasutage kaablitrumlit üksnes mahakeritud sei- sundis. 13 Olge alati tähelepanelik. – Jälgige, mida Te teete. Toimige töötamisel mõist- likult. Ärge kasutage elektritööriista, kui olete hajevil. 14 Kontrollige elektritööriista võimalike kahjustuste suhtes. – Enne elektritööriista edasist kasutamist tuleb uurida kaitseseadiseid või kergesti kahjustatud detaile nende laitmatu ja sihtotstarbekohase ta- litluse suhtes. – Kontrollige üle, kas liikuvad detailid talitlevad lait- matult ega kiilu kinni või kas detailid on kahjusta- tud. Kõik detailid peavad olema õigesti montee- ritud ja täitma kõiki tingimusi, et elektritööriista laitmatut käitamist tagada. – Laske kahjustatud kaitseseadised ja detailid tun- nustatud oskustöökojas remontida või välja va- hetada, kui kasutusjuhendis pole mainitud teisiti. – Kahjustatud lülitid tuleb lasta asendada kliendi- teeninduse töökojas. – Ärge kasutage vigaseid või kahjustatud ühendus- juhtmeid. – Ärge kasutage elektritööriistu, millel pole võimalik lüliti sisse ja välja lülitada. 15 Laske elektritööriist elektrispetsialistil remontida. – Antud elektritööriist vastab asjaomastele ohutus- nõuete. Remonti tohib teostada ainult elektrispet- sialist originaalvaruosi kasutades; vastasel juhul võivad kasutajal õnnetused juhtuda. 16 Tähelepanu! – Kasutage isikliku ohutuse huvides ainult kasu- tusjuhendis mainitud või tootja poolt soovitatud või mainitud tarvikuid ning lisaseadmeid. Muude kui kasutusjuhendis või kataloogis soovitatud ra- kendustööriistade või tarvikute kasutamine võib tähendada Teile isiklikku vigastusohtu. 17 Müra – Kandke kompressori kasutamisel kuulmekaitset. 18 Ühendusjuhtme väljavahetamine – Kui kahjustatakse ühendusjuhet, siis tuleb see las- ta ohtude vältimiseks tootjal või elektrispetsialistil asendada. Oht elektrilöökide tõttu 19 Rehvide täitmine – TÄHELEPANU! Manomeeter pole taadeldud! Kontrollige rehvirõhku vahetult pärast täitmist sobiva manomeetriga, nt tanklas. 20 Tänavamobiilsed kompressorid ehitusplatsikäitusel – Pöörake tähelepanu sellele, et kõik voolikud ja armatuurid on kompressori suurimale lubatud töörõhule sobilikud. 21 Ülespanekukoht – Pange kompressor üles ainult tasasele pinnale. Ohutusjuhised m Tähelepanu! Elektritööriista kasutamisel tuleb kait- seks elektrilöögi, vigastus- ja tuleohu eest järgmisi põ- himõttelisi ohutusmeetmeid järgida. Lugege kõik need juhised enne antud elektritööriista kasutamist läbi ning hoidke ohutusjuhiseid korralikult alal. Ohutu töötamine 1 Hoidke oma tööpiirkond korras. – Tööpiirkonnas valitseva korratuse tagajärjeks või- vad olla õnnetused. 2 Arvestage ümbrusmõjudega. – Ärge jätke elektritööriistu vihma kätte. – Ärge kasutage elektritööriistu niiskes või märjas keskkonnas. – Hoolitsege tööpiirkonna hea valgustuse eest. – Ärge kasutage elektritööriista kohtades, kus valit- seb tulekahju- või plahvatusoht. 3 Kaitske ennast elektrilöögi eest. – Vältige kehaga maandatud osade nagu (nt torud, radiaatorid, elektripliidid, külmutusseadmed) puu- dutamist. 4 Hoidke lapsed eemal! – Ärge laske teistel isikutel puutuda seadmeid ega kaablit, hoidke nad tööpiirkonnast eemal. 5 Hoidke mittekasutatavat elektritööriista turvaliselt alal. – Mittekasutatavad elektritööriistad tuleks panna ära kuiva kõrgemal asuvasse või lukustatud kohta, väl- japoole laste käeulatust. 6 Ärge koormake elektritööriista üle. – Nad töötavad paremini ja ohutumalt esitatud võim- susvahemikus. 7 Kandke sobivat riietust. – Ärge kandke avarat riietust või ehteid, mis võiksid liikuvatesse osadesse kinni jääda. – Õues töötamisel on soovitatav libisemiskindlad jalatsid. – Pikkade juuste korral kandke juuksevõrku. 8 Ärge kasutage kaablit eesmärkidel, milleks see pole ette nähtud. – Ärge kasutage kaablit, et pistik pistikupesast välja tõmmata. Kaitske kaablit kuumuse, õli ja teravate servade eest. 9 Hoolitsege oma tööriistade eest hästi. – Hoidke lõiketööriistad teravad ja puhtad, et pare- mini ning ohutumalt töötada. – Järgige juhiseid määrimise ja tööriistavahetuse kohta. – Kontrollige regulaarselt elektritööriista ühendus- juhet ja laske see kahjustuse korral üksnes tun- nustatud spetsialistil uuega asendada. – Kontrollige regulaarselt pikendusjuhtmeid ja asen- dage, kui need on kahjustunud. 10 Tõmmake pistik pistikupesast välja. – Elektritööriista mittekasutuse korral, enne hool- dust ja tööriistade nagu nt saeketta, puuri, freesi vahetamist. 11 Vältige ettekavatsematut käivitumist.f – Veenduge, et lüliti on pistiku pistikupesasse pist- misel välja lülitatud.84 EE

• Tuletegemiskohad, lahtine valgustus või sädemeid tekitavad masinad ei tohi olemas olla või vastavalt ei tohi neid käitada.

• Ärge säilitage ega tarbige tööruumis roogasid ja joo- ke. Värviaurud on tervistkahjustavad.

• Tööruum peab olema suurem kui 30 m³ ja pihusta- misel ning kuivatamisel peab olema tagatud piisav õhuvahetus.

• Ärge pihustage vastu tuult. Järgige põlemisvõimeliste või ohtlike pritsitavate ainete pihustamisel põhimõtte- liselt kohaliku politseiameti nõudeid.

• Ärge töödelge PVC rõhuvoolikuga ühenduses mee- diume nagu testbensiin, butüülalkohol ja metüleenk- loriid. Need meediumid rikuvad rõhuvooliku. Rõhumahutite käitamine

• Rõhumahutit käitav isik peab seda säilitama nõue- tekohases seisundis, seda nõuetekohaselt käitama, järelevalvet teostama, nõutavad korrashoiu- ja paran- dustööd viivitamatult läbi viima ning olude kohaselt nõutavad ohutusmeetmed tarvitusele võtma.

• Järelevalveamet võib üksikjuhtumil järelevalvemeet- meid kohaldada.

• Rõhumahutit ei tohi käitada, kui sel esineb puudusi, mis ohustavad töötajaid või kolmandaid isikuid.

• Kontrollige rõhumahutit iga kord enne käitust rooste ja kahjustuste suhtes. Kompressorit ei tohi kahjusta- tud või roostes rõhumahutiga käitada. Kui tuvastate kahjustusi, siis pöörduge palun klienditeenindustöö- kotta. Tehnilised andmed Võrguühendus 220 - 240 V~ 50 Hz Mootori võimsus W max. 1100 Töörežiim S3 15% Kompressori pöördearv 3750 min

Töörõhk ca. 8 bar Teor imivõimsus l/min ca. 180 Helivõimsustase L

97 dB(A) Määramatus K

1,93 dB Kaitseliik IP20 kaitse klass I Seadme kaal kg 5 Müraemissiooni väärtused määrati vastavalt EN ISO

Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu. Jääkrisk Pidage käsitsusjuhendis etteantud hooldus- ja ohutus- juhistest kinni. Olge töötamisel alati tähelepanelik ja hoidke kolmandad isikud oma töökohast ohutus kauguses. 22 Tähelepanu! – Antud seadet tohivad kasutada lapsed alates 8 eluaastast ja üle selle, samuti vähendatud füü- siliste, sensoorsete või mentaalsete võimete või puuduliku kogemuse ning teadmistega isikud, kui nad viibivad järelevalve all või neid on seadme ohutus kasutamises instrueeritud ning nad mõis- tavad sellest tulenevaid ohte. – Lapsed ei tohi seadmega mängida. – Lapsed ei tohi puhastust ja hooldust teostada. 23 Juurdevooluvoolikud on soovitatav varustada rõhku- del üle 7 bar ohutuskaabliga, nt traattrossiga. 24 Vältige voolikusüsteemile suuri koormusi kasutades murdekohtade vältimiseks painduvaid voolikuühen- dusi. Hoiatus! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Kõnealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste imp- lantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implan- taadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

TÄIENDAVAD OHUTUSJUHISED

Ohutusjuhised suruõhu ja puhumispüstolitega töötamiseks

• Tihenduspump ja torustikud saavutavad käitamisel kõrgeid temperatuure. Puudutamine põhjustab põ- letusi.

• Kompressori poolt sisseimetav õhk tuleb hoida vaba lisanditest, mis võivad tihenduspumbas tulekahjusid või plahvatusi põhjustada.

• Hoidke voolikuliitmiku vabastamisel vooliku liitmiku- osa käega kinni. Nii väldite tagasipõrkuvast voolikust tingitud vigastusi.

• Kandke puhumispüstoliga töötamisel kaitseprille. Võõrkehade ja eemalepuhutavate osade tõttu või- dakse kergesti vigastusi põhjustada.

• Ärge puhuge puhumispüstoliga inimeste suunas ega puhastage seljas olevat riietust. Vigastusoht! Ohutusjuhised värvi pihustamisel

• Ärge töödelge värve või lahusteid leektäpiga alla 55° C. Plahvatusoht!

• Ärge soojendage värve ja lahusteid. Plahvatusoht!

• Kui töödeldakse tervistkahjustavaid vedelikke, siis on kaitseks nõutavad lterseadmed (näomaskid). Järgi- ge ka selliste ainete tootjate esitatud andmeid kait- semeetmete kohta.

• Tuleb järgida töödeldavate materjalide ümbrispaken- ditele pandud ohtlike ainete määruse andmeid ja tä- hiseid. Vajaduse korral tuleb võtta tarvitusele täien- davad meetmed, eelkõige kanda sobivat riietust ja maske.

• Pihustamisprotseduuri ajal ja tööruumis ei tohi suit- setada. Plahvatusoht! Samuti on värviaurud kergesti süttivad.85EE Ühenduste teostamine (joon. 2-4) m Tähelepanu! Lülitage selleks seade välja. Palun hoidke seejuures liitmikudetaili kinni, et vältida vi- gastusi vooliku tagasiviskumise tõttu.

• Ühendage suruõhuvoolik (5) kompressori kiirühendu- sega (4)

• Ühendage oma suruõhutööriista nippel kompressori suruõhuvooliku (5) külge.

• Kui soovite seda ühendust jälle lahutada, siis tõmma- ke kiirliitmikku (4) suruõhuvoolikul (5) tagasi. Rehvitäitja kasutamine (joon. 6, 7, 8) Suruõhu-rehvitäitja (G) on ette nähtud autorehvide täit- miseks; vastavate tarvikutega ka jalgrattarehvide, kum- mipaatide, õhkmadratsite, pallide jms täitmiseks ning reguleerimiseks. Õhueemaldusventiili (7) vajutamisega saab rõhku välja lasta. m Tähelepanu! Manomeeter pole taadeldud! Palun kontrollige pärast täitmist taadeldud seadmega õhurõhku. Puhumispüstoli kasutamine Te saate rehvitäitjat (G) kasutada puhumispüstolina ka õõnesruumide, määrdunud pealispindade ja töösead- mete puhastamiseks. Selleks eemaldage palun esmalt voolik koos ventiiliada- pteriga (8). Kruvige nüüd väljapuhkeadapter (D) rehvitäitja (G) kül- ge. Adapterikomplekti kasutamine Adapterikomplekti võimaldab Teil rehvitäitjat järgmisel viisil kasutada:

• Pallide täispumpamine pallinõela (F) abil.

• Ventiiliadapter (E) võimaldab täita jalgrattarehve.

• Basseinivahendite, õhkmadratsite või paatide täitmi- ne lisaadapteri (K) abil.

• Kruviventiilidega (nt paadid) tooteartiklite täitmine kruviventiili adapteriga (J).

• Suure ruumalaga tooteartiklite tühjendamine õhust. Selleks saate kasutada õhueemaldusventiili adapterit (C).

• Mõlemat koonilist universaaladapterit ( A / B ) saate kasutada ka õhkmadratsite täitmiseks. Elektriühendus Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad nendele eeskir- jadele vastama. Kahjustatud elektriühendusjuhe Elektriühendusjuhtmetel tekivad sageli isolatsioonikah- justused. Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi aken- de või uksevahede. Ka seadme asjakohase kasutuse korral säilib alati jääkrisk, mida ei saa välistada. Seadme liigist ja konst- ruktsioonist saab tuletada järgmised potentsiaalsed ohud:

• Toote ettekavatsematu käimapanemine.

• Kuulmekahjustus, kui ei kanta ettekirjutatud kuulme- kaitset.

• Mustuseosakesed, tolm jms võivad kaitseprillide kandmisest hoolimata Teie silmadesse või näole sattuda.

• Üleskeerutatud osakeste sissehingamine. Enne käikuvõtmist Veenduge enne külgeühendamist, et tüübisildil esitatud andmed ühilduvad elektrivõrgu andmetega.

• Kontrollige seadet transpordikahjustuste suhtes. Tea- vitage võimalikest kahjustustest kohe transpordiette- võtet, mille kaudu kompressor kohale tarniti.

• Kompressor tuleb üles panna tarbija lähedusse.

• Tuleb vältida pikki õhutorustikke ja pikki toitetorustik- ke (pikenduskaableid).

• Pöörake tähelepanu kuivale ja tolmuvabale imiõhule.

• Ärge pange kompressorit üles niiskesse või märga ruumi.

• Kompressorit tohib käitada ainult sobivates ruumi- des (hästi ventileeritud, ümbrustemperatuur +5°C kuni 40°C). Ruumis ei tohi olla tolme, happeid, aure, plahvatusvõimelisi ega süttimisvõimelisi gaase.

• Kompressor sobib kuivades ruumides kasutamiseks. Piirkondades, kus töötatakse pritsitava veega, pole kasutamine lubatud. Ülesehitus ja käsitsemine m Tähelepanu! Monteerige seade enne käikuvõtmist tingimata ter- viklikult! Võrguühendus

• Kompressori saab ühendada iga 220 - 240V ~ 50 Hz kaitsekontaktiga pistikupesa külge, mis on kaitstud 16 A-ga.

• Pöörake enne käikuvõtmist tähelepanu sellele, et võr- gupinge ühildub masina võimsuse andmesildil esita- tud tööpingega.

• Pikad toitejuhtmed ning pikendused, kaablitrumlid jms põhjustavad pingelangust ja võivad mootori käivitu- mist takistada.

• Madalatel temperatuuridel alla +5°C on mootori käivi- tumine raske liikuvuse tõttu ohus. Sisse-/ Väljalüliti (pilt 1)

• Nupu (2) vajutamisel positsiooni I lülitatakse komp- ressor sisse.

• Kompressori väljalülitamiseks tuleb nupp (2) posit- siooni 0 vajutada.86 EE Hooldusteave Tuleb tähele panna, et selle toote korral esineb kasuta- misest tulenevaid või loomulikke kulumisilminguidjärg- mistel detailidel ning neid detaile käsitletaksekuluma- terjalina. Kuluosad*: vöö, sidestus

• ei pruugi tingimata tarnekomplektiga kaasas olla! Ladustamine m Tähelepanu! Tõmmake võrgupistik välja, ventileerige seade ja kõik külge ühendatud suruõhutööriistad. Pange kompressor nii ära, et ebapädevad isikud ei saa seda käiku võtta. m Tähelepanu! Säilitage kompressorit ainult kuivas ja ebapädeva- tele isikutele ligipääsematus kohas. Ärge kallutage, säilitage ainult püstiselt! Ülerõhu väljalaskmine Storage pistik, voolik ja tarvikud (pildil 2)

• Toitejuhe (6) nagu on näidatud joonisel 3, tuleb paigu- tada külili salve kompressor.

• Surve vooliku saab paigutada näitaja ruumis. Transportimine

• Seadet saab transportida käepidemest (1) (joon. 5). Utiliseerimine ja taaskäitlus Seade paikneb pakendis, et transpordikahjustusi väl- tida. Pakend on toorainest ja seega taaskasutatav või saab selle tooraineringlusse tagasi suunata. Seade ja selle tarvikud koosnevad erinevatest mater- jalidest nagu nt metallist ning plastmassidest. Suunake defektsed koostedetailid erijäätmete utiliseerimisse. Kü- sige erialakauplusest või vallavalitsusest järele! Vanad seadmed ei kuulu olmeprügisse! Sümbol viitab sellele, et antud toodet ei tohi ka- sutatud elektri- ja elektroonikaseadmete direk- tiivi (2012/19/EL) ning siseriiklike seaduste kohaselt utiliseerida koos olmeprügiga. Kõnealune toode tuleb selleks ettenähtud kogumispunktis ära anda. See võib toimuda nt tagastamisega sarnase toote ostmisel või kasutatud elektri- ja elektroonikaseadmeid taaskäitle- vas pädevas kogumispunktis äraandmisega. Asjatund- matu ümberkäimine kasutatud seadmetega võib potent- siaalselt ohtlike ainete tõttu, nagu need sageli kasutatud elektri- ja elektroonikaseadmetes sisalduvad, keskkon- nale ning inimeste tervisele negatiivset mõju avaldada. Lisaks annate toote asjakohase utiliseerimisega oma panuse loodusressursside efektiivsesse kasutusse. Ka- sutatud seadmete kogumispunktide kohta saate infor- matsiooni kohalikust linnavalitsusest, avalik-õiguslikest utiliseerimisasutustest, kasutatud elektri- ja elektrooni- kaseadmetega utiliseerimisega tegelevatest asutustest või oma prügiveoettevõttest.

• Murdekohad ühendusjuhtme asjatundmatu kinnitami- se või vedamise tõttu.

• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.

• Isolatsioonikahjustused seinapistikupesast väljare- bimise tõttu.

• Praod isolatsiooni vananemise tõttu. Selliselt kahjustatud elektriühendusjuhtmeid ei tohi ka- sutada ja on isolatsioonikahjustuste tõttu eluohtlikud. Kontrollige elektriühendusjuhtmed regulaarset kahjus- tuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe võrku ühendatud. Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühen- dusjuhtmeid. Ühenduskaablile trükitud tüübitähis on eeskirjaga ko- hustuslik. Vahelduvvoolumootor Võrgupinge peab olema 220 - 240 V~. Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit. Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist. Küsimuste korra esitage palun järgmised andmed:

• masina tüübisildi andmed

• mootori tüübisildi andmed Puhastamine, hooldus, ladustamine ja transportimine m Tähelepanu! Tõmmake enne igasuguseid seadistamisi, korrashoiu- töid ja parandamisi võrgupistik välja! Vigastusoht voo- lulöökide tõttu! m Tähelepanu! Oodake, kuni seade on täielikult maha jahtunud! Põle- tusoht! m Tähelepanu! Enne kõiki puhastus- ja hooldustöid tuleb seade rõhuva- baks teha! Vigastusoht! Puhastamine

• Hoidke seade võimalikult tolmu- ja mustusevaba. Hõõruge seade puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.

• Me soovitame seadet vahetult pärast igakordset ka- sutamist puhastada.

• Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pidage silmas, et seadme sisemusse ei saaks vett sattuda.

• Voolik ja pihustustööriistad tuleb enne puhastamist kompressorilt lahutada. Kompressorit ei tohi veega, lahustitega vms puhastada..87EE Rikete kõrvaldamine Rike Võimalik põhjus Kõrvaldamine Kompressor ei tööta.

• Võrgupinge liiga madal.

• Välistemperatuur liiga madal.

• Mootor üle kuumenenud.

• Kontrollige kaablit, võrgupistikut, kaitset ja pisti- kupesa.

• Vältige liiga pikki pikenduskaableid. Kasutage piisava sooneristlõikega pikenduskaablit.

• Ärge käitage välistemperatuuridel alla +5° C.

• Laske mootoril maha jahtuda, vaj. korral kõrval- dage ülekuumenemise põhjus. Kompressor töötab, kuid rõhk puudub.

• Tagasilöögiventiil ebatihe

• Kondensvee väljalaskepolt (1) ebatihe.

• Vahetage tagasilöögiventiil välja.

• Kontrollige tihendid üle, laske defektsed tihendid oskustöökojas asendada.

• Pingutage polt käsitsi üle. Kontrollige poldi ti- hendit, vaj. korral asendage. Kompressor töötab, manomeetril näidatakse rõhku, kuid tööriistad ei tööta.

• Voolikuühendused ebatihedad.

• Kiirliitmik ebatihe.

• Kontrollige suruõhuvoolik ja tööriistad üle, vaj. korral vahetage välja.
