NAUDOJIMO INSTRUKCIJA Air Force 3 SCHEPPACH

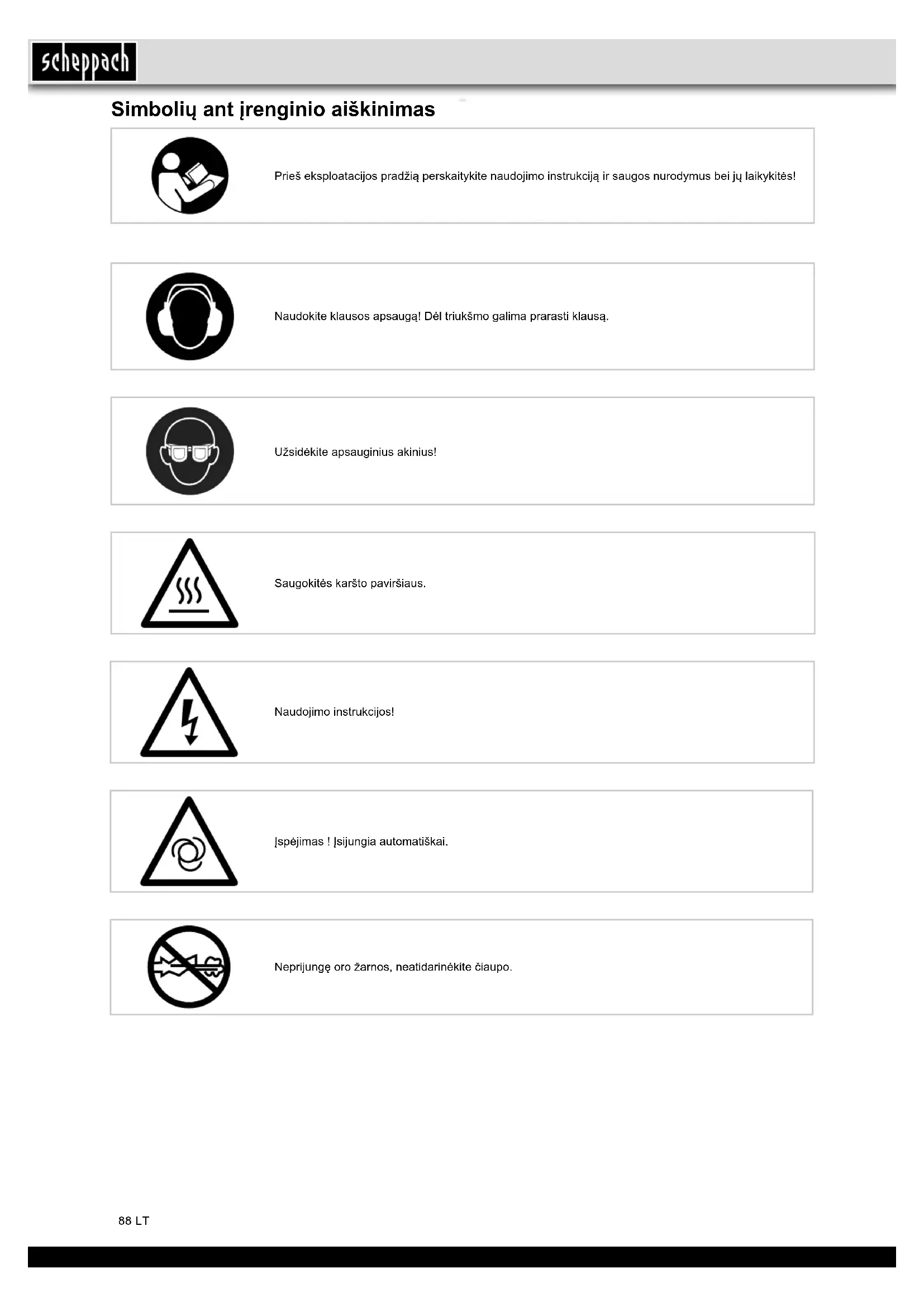

Simbolių ant įrenginio aiškinimas

Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!

Naudokite klausos apsaugą! Dėl triukšmo galima prarasti klausą.

Užsidėkite apsauginius akinius!

Saugokitės karšto paviršiaus.

Naudojimo instrukcijos!

Įspėjimas ! Įsijungia automatiškai.

Neprijunge oro žarnos, neatidarinėkite čiaupo.

|žanga

GAMINTOJAS:

scheppach

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

NURODYMAS:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
• nesilaikant naudojimo instrukcijos,
• remontuojant tretiesiems asmenims, neigaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
• naudojant ne pagal paskirtj,
• sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113.

Atkreipkite dèmesj:

Prieš montuodami ir pradėdami eksploatuoti perskaity-kite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų elektros įrankiu ir jo naudojimo pagal pa-skirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su elektros įrankiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, su-trumpinti elektrinio įrankio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis elektros įrankio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie elektros įrankio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elektros įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip ji naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis medžio apdirbimo mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

Irenginio aprašymas

1. Transportavimo rankena
2. Ij./išj. jungiklis
3. Kompresorius büsto
4. Manometras
5. Slègio žarna
6. Maitinimo kabelis

A Universalusis čiaupas, skirtas apie 6 mm skersmens vožtuvams
B Universalusis čiaupas, skirtas apie 9 mm skersmens vožtuvams
C H, J, K adapteris
D Išpūtimo adapteris
E Ventilio adapteris, pvz., dviračių ventiliams
F Adata kamuoliams
G Padangu oro slėgio matavimo prietaisas
H Oro išleidimo adapteris
J Užsukamo ventilio adapteris
K Universalusis adapteris

Komplektacija

• Atidarykite pakuotę ir atsargiai išimkite jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

DÈMESIO

Irenginys ir pakavimo medžiagos nėra vaikų žaislas!

Vaikams su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis žaisti draudžiama! Pavojus praryti ir uždusti!

Naudojimas pagal paskirtj

Kompresorius skirtas suslėgtajam orui suslėgtuoju oru varomiems įrankiams generuoti, kuriuos galima eksploatuoti su maždaug iki 170 l/min. oro kiekiu (pvz., padangų pripūtimo įrenginiui, išpūtimo pistoletui ir dažymo pistoletui). Dėl riboto tiekiamo oro kiekio galima eksploatuoti įrankius, kurie pasižymi labai didelėmis oro sąnaudomis (pvz., vibracinę šlifavimo mašiną, tiesiają šlifavimo mašiną ir smūginis atsuktuvą).

Jrenginj leidžiama eksploatuoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už dėl to patirtą žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Atkreipkite dèmesi i tai, kad mūsų jrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

Saugos nurodymai

△ Dèmesio! Naudojant elektrinius įrankius, norint ap-sisaugoti nuo elektros smūgio, pavjoaus susižaloti ir gaisro pavojaus, būtina imtis pagrindinių saugos priemonių. Prieš naudodami šį elektrinį įrankį, perskaitykite visus šiuos nurodymus ir laikykite saugos nurodymus saugioje vietoje.

Darbas saugiai

1 Palaikykite savo darbo zonoje tvarką

– Dėl netvarkos darbo zonoje gali įvykti nelaimingų atsitikimų.

2 Atsižvelkite i aplinkos poveikj.

– Saugokite elektrinius įrankius nuo lietaus.
– Nenaudokite elektrinių įrankių drėgnoje arba šlapioje aplinkoje.
– Pasirūpinkite geru darbo zonos apšvietimu.
– Nenaudokite elektrinių įrankių ten, kur kyla gaisro arba sprogimo pavojus.

3 Apsisaugokite nuo elektros smūgio.

– Stenkitės nesiliesti prie įžemintų dalių (pvz., vamzdžių, radiatorių, elektrinių viryklių, šaldymo aparatų).

4 Žiūrėkite, kad kiti asmenys laikytųsi atokiau.

– Neleiskite kitiems asmenims, ypač vaikams, liestis prie elektrinio įrankio arba kabelio. Žiūrėkite, kad jie būtų toliau nuo darbo zonos.

5 Laikykite nenaudojamus elektrinius įrankius saugioje vietoje.

– Nenaudoamus elektrinius įrankius reikėtų padėti į sausą, aukščiau esančią arba rakinamą vietą vaikams nepasiekiamoje vietoje.

6 Neperkraukite elektrinio jrankio.

– Nurodytame galios diapazone dirbsite geriau ir saugiau.

7 Vilkėkite tinkamus drabužius.

– Nevilkėkite plačių drabužių arba papuošalų, kuriuos galėtų pagriebti judančios dalys.
– Dirbant lakia rekomenduojama avėti neslidžiais batais.
– Ant ilgų plaukų užsidėkite plaukų tinklelj.

8 Nenaudokite kabelio tam neskirtiems tikslams.

– Nenaudokite kabelio, norėdami ištraukti kištuką iš kištukinio lizdo. Apsaugokite kabelį nuo karščio, alyvos ir aštrių briaunų.

9 Kruopščiai prižiūrėkite savo įrankius.

– Pjovimo įrankiai turi būti aštrūs ir švarūs, kad būtų galima dirbti geriau ir saugiau.
– Laikykitės tepimo ir įrankių keitimo nurodymų.
– Reguliariai tikrinkite elektrinio įrankio prijungimo laidą ir, jei jis pažeistas, paveskite jį patikrinti pri-pažintam specialistui.
- Reguliariai tikrinkite ilginamuosius laidus ir, jei jie pažeisti, juos pakeiskite.

10 Ištraukite kištuką iš kištukinio lizdo.

– Kai nenaudojate elektrinio jrankio, prieš atlikdami jo techninę priežiūrą ir keisdami jrankius, pvz., pjūklo geležte, gražta, frezą.

11 Venkite neplanuoto paleidimo.

– Ikišdami kištuką i kištukinį lizdą, įsitikinkite, kad jungiklis išjungtas.

12 Naudokite ilginamaji kabelj išorės sričiai.

– Naudokite lauke tik tam skirtus ir atitinkamai pažymėtus ilginamuosius kabelius.
– Kabelio būgną naudokite tik išvynioję.

13 Visada būkite atidūs.

– Žiūrėkite, ką darote. Pradėkite dirbti apgalvotai. Nenaudokite elektrinio įrankio nesusikoncentravę.

14 Patikrinkite elektrinį įrankį, ar nėra galimų pažeidimų.

– Prieš tolesnį elektrinio įrankio naudojimą apsauginius įtaisus arba šiek tiek pažeistas dalis reikia kruopščiai patikrinti, ar jos nepriekaištingai ir pagal paskirtį veikia.
– Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nepažeistos. Visos dalys turi būti tinkamai sumontuotos ir jvykdyti visas sąlygas, kad būtų užtikrintas nepriekaištingas elektrinio prietaiso eksploatavimas.
– Pažeistus apsauginius įtaisus ir dalis pagal pa- skirtį turi suremontuoti arba pakeisti pripažintos specializuotos dirbtuvės, jei naudojimo instrukci- joje nenurodyta kitaip.
– Pažeistus jungiklius reikia pakeisti klientų aptarnavimo tarnybos dirbtuvėse.
– Nenaudokite netinkamų arba pažeistų jungiamųjų laidų.
– Nenaudokite elektrinių įrankių, kurių jungiklis nejsijungia arba neišsijungia.

15 Paveskite elektrinj jrankj suremontuoti kvalifikuotam elektrikui.

- Šis elektrinis įrankis atitinka tam tikras saugos nuostatas. Remontuoti leidžiama tik kvalifikuotam elektrikui, naudojant originalias atsargines dalis. Kitais atvejais naudotojas gali patirti nelaimingų atsitikimų.

16 Dèmesio!

- Savo pačių saugumui naudokite tik priedus ir papildomus įrenginius, kurie nurodyti naudojimo instrukcijoje arba kuriuos rekomendavo arba nurodė gamintojas. Naudodami kitus, o ne naudojimo instrukcijoje ar kataloge rekomenduojamus įstatomus įrankius arba priedus, galite susižaloti.

17 Triukšmas

– Naudodami kompresorių, naudokite klausos apsaugą.

18 Prijungimo laido keitimas

– Jei prijungimo laidas pažeidžiamas, jī privalo pa- keisti gamintojas arba kvalifikuotas elektrikas, kad būtų išvengta pavojų. Pavojus dėl elektros smūgių

19 Padangu pripūtimas

- DÈMESIO! Manometras nesukalibruotas! Patikrinkite padangų slėgį iš karto po pripūtimo, naudodami tinkamą manometrą, pvz., degalinėje.

20 Keliais važiuojantys kompresoriai statybvietėse

- Atkreipkite dėmesį į tai, kad visos žamos ir arma-tūros tinkamos didžiausiam leistinam kompresoriaus darbo slėgiui.

21 Pastatymo vieta

- Statykite kompresorių tik ant lygaus paviršiaus.

22 Dèmesio!

• Šj prietaisą leidžiama naudoti vaikams nuo 8 metų ir vyresniems bei asmenims, kurių fiziniai, jutiminiai arba protiniai gebėjimai yra mažesni arba kuriems trūksta patirties ir žinių, jei jie jį naudos prižiūrimi arba bus instruktuoti, kaip saugiai naudoti prietaisą, bei supras iš to kylančius pavojus.
  – Vaikams žaisti su prietaisu draudžiama.
• Vaikai negali valyti ir atlikti techninės priežiūros.

23 Rekomenduojama, kad, esant didesniam nei 7 bar slégiui, tiekimo žarnos turi būti su apsauginiu kabeliu, pvz., vieliniu lynu.

24 Stenkitės stipriai neapkrauti linijų sistemos, naudodami lanksčias žarnų jungtis, kad būtų išvengta lenkimo vietų.

Ispėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalo-jimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

PAPILDOMI SAUGOS NURODYMAI

Saugos nurodymai, kaip dirbti su suslėgtuoju oru ir išpūtimo pistoletais

• Kompresorinis siurblys ir linijos eksploatuojant stipriai jkaista. Prisilietus nudegama.
• Kompresoriaus įsiurbtame ore neturi būti priemaišų, kurios kompresoriniame siurblyje gali sukelti gaisrą arba sprogimą.
• Atlaisvindami žarnos movą, jungiamają žarnos deta- lę tvirtai laikykite viena ranka. Taip Jūsų nesužalos greitai atgal judanti žarna.
• Dirbdami su išpūtimo pistoletu, užsidėkite apsauginius akinius. Dėl svetimkūnių ir į šoną nupūstų dalių galima lengvai susižaloti.
• Išpūtimo pistoletu nepūskite i žmones arba nevalykite ant kūno esančių drabužių. Pavojus susižaloti!

Saugos nurodymai purškiant dažus

- Neapdorokite dažų arba tirpiklių, kurių pliūpsnio temperatūra yra mažesnė nei 55 °C. Sprogimo pavojus!

- Dažų ir tirpiklių nejkaitinkite. Sprogimo pavojus!

- Jei apdorojami sveikatai kenksmingi skysčiai, apsaugai reikalingi filtravimo prietaisai (veido kaukės). Taip pat atkreipkite dėmesį į tokių medžiagų gamintojo pateiktus duomenis dėl apsauginių priemonių.

- Atkreipkite dėmesį į nurodymus ir ženklinimus pagal Pavojingų medžiagų reglamentą ant apdorojamų medžiagų pakuotės. Prireikus reikia imtis papildomų apsaugos priemonių, ypač vilkėti tinkamus drabužius ir užsidėti kaukes.

- Purškimo proceso metu ir darbo patalpoje negalima rūkyti. Sprogimo pavojus! Labai degūs yra ir dažų garai.

• Neturi būti ir negalima eksploatuoti ugniaviečių, atviros šviesos arba kibirkščiuojančių mašinų.
• Nelaikykite ir nevalgykite / negerkite darbo patalpoje maisto produktų ir gėrimų. Dažų garai yra kenksmingi sveikatai.
• Darbo patalpa turi būti didesně nei 30 m³ ir purškiant bei džiovinant turi būti užtikrinti pakankamai oro mai-nai.
• Nepurkškite prieš vėją. Purkšdami degias arba pavojingas purškiamas medžiagas, laikykitės vietos policijos žinybų nuostatų.
• Kartu su PVC slėgine žarna neapdorokite tokių terpių, kaip benzinas, butilo alkoholis ir metilenchloridas. Šios terpės sugadins slėginę žarną.

Slėginių rezervuarų eksploatavimas

• Tas, kas eksploatuoja slėginį rezervuarą, jį turi palaikyti tvarkingos būsenos, tinkamai eksploatuoti, kontroliuoti, nedelsiant atlikti reikalingus einamosios priežiūros ir remonto darbus bei imtis reikalingų, sąlygas atitinkančių saugos priemonių.
• Priežiūros žinyba atskiru atveju gali paskirti reikalingas kontrolės priemones.
• Slėginio rezervuaro negalima eksploatuoti, jei jis yra su trūkumais, kurie kelia pavojų dirbantiems arba tretiesiems asmenims.
• Prieš eksploatuodami, kaskart patikrinkite slėginį rezervuarą, ar nėra rūdžių ir pažeidimų. Kompresoriaus negalima eksploatuoti su pažeistu arba aprūdijusių slėginiu rezervuaru. Jeigu nustatysite pažeidimų, tuomet kreipkitės į klientų aptarnavimo tarnybą.

Techniniai duomenys

Tinklo jungtis 220 - 240 V~ 50 Hz
Variklio galia, W max. 1100
Darbo režimas S3 15%
Kompresoriaus sūkių skaičius	3750 min ^-1
Darbinis slėgis ca. 8 bar
Teor. siurbiamoji galia, l/min ca. 180
Garso galios lygis LWA	97 dB(A)
Neapibrėžtis KWA	1,93 dB
Apsaugos laipsnis IP20
apsaugos klasė I
Įrenginio svoris, kg 5

Spinduliuojamojo triukšmo vertės buvo nustatytos pagal EN 3744

Naudokite klausos apsaugą.

Dél triukšmo galima prarasti klausą.

Liekamoji rizika

Laikykitės naudojimo instrukcijoje pateiktų techninės priežiūros ir saugos nuorodu.

Dirbdami visada būkite atidūs. Nurodykite tretiesiems asmenims nuo Jūsų darbo vietos būti saugiu atstumu.

Net ir naudojant prietaisą pagal paskirtį, visada išlieka tam tikros rizikos, kurios negalima atmesti. Dėl prietai- so tipo ir konstrukcijos gali kilti šie potencialūs pavojai:

• Neplanuotas gaminio paleidimas.
• Nenaudojant nurodytos klausos apsaugos, klausos sutrikdymas.
• Nepaisant dėvimų apsauginių akinių, į akis arba į veidą gali patekti nešvarumų dalelių, dulkių ir kt.
• Sūkuriuojančių dalelių įkvėpimas.

Prieš pradedant eksploatuoti

Prieš prijungdami jsitikinkite, kad duomenys specifikaciju lentelėje sutampa su tinklo duomenimis.

• Patikrinkite įrenginį, ar jis transportuojant nebuvo nepažeistas. Apie bet kokius pažeidimus nedelsdami informuokite transporto įmonę, kuri pristatė kompresorių.
• Kompresorius turi būti statomas šalia vartotojo.
• Venkite ilgų oro linijų ir ilgų laidų (ilginamojo kabelio).
• Atkreipkite dėmesį į tai, kad įsiurbiamas oras būtų sausas ir be dulkių.
• Nestatykite kompresoriaus drėgnoje arba šlapioje patalpoje.
• Eksploatuokite kompresorių tik tinkamose patalpose (gerai vėdinamose, aplinkos temperatūra nuo +5 °C iki 40 °C). Patalpoje neturi būti dulkių, rūgščių, garų, sprogių arba degių dujų.
• Kompresorius tinkamas naudoti sausose patalpose. Srityse, kuriose dirbama su purškiamu vandeniu, naudoti draudžiama.

Montavimas ir valdymas

⚠️ Dèmesio!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

Tinklo jungtis

• Kompresorių galima jungti į bet kurį 220–240 V \~ 50 Hz kištukinį lizdą su apsauginiu kontaktu, kuris apsaugotas 16 A.
• Prieš eksploatacijos pradžią atkreipkite dėmesį į tai, kad tinklo įtampa su darbine įtampa sutaptų su mašinos galia duomenų lentelėje.
• Dėl ilgų laidų bei ilgintuvų, kabelių būgnų ir t. t. sumažėja įtampa, kuri gali trukdyti paleisti variklj.
• Esant žemesnei nei +5 °C temperatūrai, sunku paleisti varikljė dėl sunkios eigos.

ljungiklis / išjungiklis (1 pav.)

• Paspaudus mygtuką (2) i I padėtį, kompresorius jungiamas.
• Kompresoriui išjungti mygtuką (2) reikia paspausti j 0 padėtį.

Prijungimas (2-4 pav.)

⚠️ Dèmesio! Tam prietaisą išjunkite.

Kad išvengtumėte sužalojimų, kurių gali padaryti atšokusi žarna, tuo metu tvirtai laikykite jungiamają detalę.

• Prijunkite suspausto oro žarną (5) prie kompresoriaus greito sukabintuvo (4)
• Prijunkite savo pneumatinio įrankio įmovą prie kompresoriaus pneumatinės žarnos (5).
• Jei šią jungtį norite atskirti vėl, patraukite atgal pneumatinės žarnos (5) greitai išardomą movą (4).

Padangu pripūtimo įtaiso naudojimas (6, 7, 8 pav.)

Pneumatinis padangų pripūtimo įtaisas (G) skirtas automobilių padangoms pripūsti, o naudojant tam tikrus priedus – taip pat ir dviračių padangoms, guminėms valtims, oro čiužiniams, kamuoliams ir kt. pripūsti bei reguliuoti.

Aktyvinus oro išleidimo vožtuvą (7), galima išleisti slėgį.

⚠️ Dèmesio! Manometras nesukalibruotas!

Išpūtimo pistoleto naudojimas

Padangu pripūtimo įtaisą (G) taip pat galite naudoti kaip išpūtimo pistoletą ertmėms ir nešvariems paviršiams bei darbo prietaisams valyti.

Tam iš pradžių nuimkite žarną su ventilio adapteriu (8).

Dabar prisukite išpūtimo adapterį (D) su padangų pripūtimo įtaisu (G).

Adapterių rinkinio naudojimas

Adapterių rinkinys padangu pripūtimo įtaisą leis naudoti kitiems tikslams:

• Kamuoliams pripūsti, naudojant adatą kamuoliams (F).
• Dviračių padangoms pripūsti, naudojant ventilio adapterį (E).
• Baseinams, oro čiužiniams ir valtims pripūsti, naudojant papildomą adapterį (K).
• Gaminiams su užsukamais ventiliais (pvz., valtims) pripūsti, naudojant užsukamo ventilio adapterį (J).
• Orui išleisti iš didelio tūrio gaminio. Tam naudokite oro išleidimo ventilio adapterį (C).
• Abu kūginius universaliuosius adapterius (A / B) taip pat galima naudoti oro ĉiužiniams pripūsti.

Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras DE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Pažeistas elektros prijungimo laidas

Dažnai pažeidžiama elektros prijungimo laidų izoliacija. To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidą;

• jpjovimo vietos pervažiavus prijungimo laidą;

• izoliacijos pažeidimai išpléšus iš sieninio kištukinio lizdo;

• jtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepa- žeisti. Atkreipkite dėmesį i tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo.

Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus H05VV-F.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Kintamosios srovės variklis

Tinklo jtampa turi būti 220 - 240 V\~

Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšj;
- duomenis iš jrenginio specifikaciju lentelės;
- duomenis iš variklio specifikaciju lentelės.

Valymas, techninė priežiūra, laikymas ir transportavimas

⚠ Dèmesio!

Prieš atlikdami bet kokius nustatymo, priežiūros ir remonto darbus, ištraukite tinklo kištuką! Pavojus susižaloti dėl elektros smūgių!

⚠ Dèmesio!

Palaukite, kol jrenginys visiškai atvės! Pavojus nudegti!

⚠ Dèmesio!

Prieš atliekant valymo ir techninės priežiūros darbus, reikia pašalinti iš įrenginio slėgį! Pavojus susižaloti!

Valymas

• Stenkitės, kad įrenginys būtų kuo švaresnis ir nedulkėtas. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuoju oru.
• Rekomenduojame jrenginj išvalyti iš karto po kiekvie- no naudojimo.
• Reguliariai valykite jrenginj drėgna šluoste. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines jrenginio dalis. Atkreipkite dėmesį į tai, kad į jrenginio vidų nepatektų vandens.
• Žarną ir purškimo įtaisus prieš valymą atjunkite nuo kompresoriaus. Kompresoriaus negalima valyti van-deniu, tirpikliais ir pan.

Aptarnavimo informacija

Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusi-dėvi, arba yra reikalingos kaip darbinė medžiaga.

Besidėvinčios detalės*: diržas, mova

* netiekiamos kartu su prietaisu!

Laikymas

⚠ Dèmesio!

Ištraukite tinklo kištuką, išleiskite iš įrenginio ir visų prijungtų pneumatinių įrankių orą. Išjunkite kompresorių taip, kad jo negalėtų paleisti neigalioti asmenys.

⚠ Dèmesio!

Laikykite kompresorių tik sausoje ir pašaliniams asmenims nepasiekiamoje vietoje. Neverskite ir laikykite vertikalioje padėtyje!

Sandėliavimo maitinimo kištuką, žarnos ir jų priedai (2 nuotraukos)

• Maitinimo laidas (6), kaip parodyta 3 paveiksle, būti sudėti j šoną j déklą ant kompresoriaus.
• Slėgio žarna gali būti sukrauti įrankių skyrių.

Transportavimas

- Prietaisą galima transportuoti už rankenos (1) (5 pav.).

Utilizavimas ir pakartotinis atgavimas

Siekiant išvengti transportavimo pažeisimų, jrenginys yra pakuotėje. Ši pakuotė yra žaliava, taigi, ją galima naudoti pakartotinai arba gražinti į medžiagų cirkulia- cijos ciklą.

Irenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Pristatykite sugedusias konstrukcines dalis į specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba bendrijos administracijos skyriuje!

Nemeskite senų prietaisų i buitines atliekas!

Šis simbolis rodo, kad pagal Direktyvą dėl elektros ir elektroninės įrangos atliekų (2012/19/ES) ir nacionalinius įstatymus šio gaminio negalima mesti į buitines atliekas. Šį gaminį reikia atiduoti į tam numatytą surinkimo punktą. Tai galima, pvz., atlikti perkant atiduodant panašų gaminį arba pristatant į įgaliotą surinkimo vietą, kurioje paruošiami seni elektriniai ir elektroniniai prietaisai. Netinkamai elgiantis su senais prietaisais, dėl potencialiai pavojingų medžiagų, kurių dažnai būna senuose elektriniuose ir elektroniniuose prietaisuose, galimas neigiamas poveikis aplinkai ir žmonių sveikatai. Be to, tinkamai utilizuodami šį gaminį, prisidėsite prie efektyvaus natūralių išteklių panaudojimo. Informacijos apie senų prietaisų surinkimo punktus Jums suteiks miesto savivaldybėje, viešojoje utilizavimo įmonėje, įgaliotame senų elektrinių ir elektroninių prietaisų utilizavi-mo punkte arba Jūsų atliekas išvežančioje bendrovėje.

Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti
Kompresorius neveikia.	Néra tinklo įtampos.Per žema tinklo įtampa.Per žema išorinė temperatūra.Perkaito variklis.	Patikrinkite kabelį, tinklo kištuką, saugiklj ir kiš-tukinį lizdą.Venkite per ilgų ilginamujų kabelių. Naudokite il-ginamuosius kabelius su pakankamo skersmens gyslomis.Neeksploatuokite žemesnėje nei +5 °C išorės temperatūroje.Leiskite varikliui atvėsti. Prireikus pašalinkite perkaitimo priežastį.
Kompresorius veikia, tačiau néra slėgio.	Nesandarus atbulinis vožtuvasPažeisti sandarikliai.Kondensato išleidimo varžtas.	Pakeiskite atbulinį vožtuvą.Patikrinkite sandariklius. Pažeistus sandariklius paveskite pakeisti specializuotoms dirbtuvėms.Priveržkite varžtą ranka. Patikrinkite sandariklj ant varžto, prireikus pakeiskite
Kompresorius veikia, manometre rodomas slėgis, tačiau įrankiai neveikia.	Nesandarios žarnų jungtys.Nesandari greitai išardoma mova.	Patikrinkite suslėgtojo oro žarną ir įrankius, prirei-kus pakeiskite.Patikrinkite greitai išardomą movą, prireikus pakeiskite.

Naudoti akių apsaugą

Piesargāties no karstas virsmas.

10 Atvienojiet kontaktdakšu no kontaktligzdas.

– Ja nelietojat elektroinstrumentu, pirms apkopes un nomainot instrumentus, piemēram, zāga plātni, urbi, frēzi.

Dél akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveļu pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis,

sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Abyrgð IS
