INSTRUKCJA OBSŁUGI HC30V SCHEPPACH

Wyjaśnienie symboli znajdujących się na urządzeniu

	Przed użyciem tego elektronarzędzia zapoznaj się z instrukcją obsługi, a następnie prze-strzegaj zawartych w niej zasad.
	Noś nauszniki przeciwhałasowe. Hałas może prowadzić do uszkodzenia słuchu.
	Uwaga na gorące części!
	Uwaga! Napięcie elektryczne!
	Uwaga! Urządzenie wyposażone jest w automatyczną kontrolę rozruchu. Osoby postron-ne powinny znajdować się z dala od pracującego urządzenia!

Spis treści: Strona:

1. Wstęp 100
2. Układ 100
3. Zakres dostawy 100
4. Właściwe zastosowanie 100
5. Instrukcje dotyczące bezpieczeństwa.... 101
6. Dane techniczne.... 103
7. Przed uruchomieniem urządzenia 103
8. Mocowanie i eksploatacja 104
9. Połączenia elektryczne 104
10. Czyszczenie, konserwacja, przechowywanie i transport...... 105
11. Usuwanie i recykling.... 106
12. Usuwanie usterek.... 106

1. Wstęp

Producent:

scheppach

Życzymy satysfakcji i wielu sukcesów podczas pracy z naszym produktem.

Uwaga:

Zgodnie z odpowiednimi przepisami nt. odpowiedzialności za produkt producent tego urządzenia nie ponosi odpowiedzialności za uszkodzenia produktu ani inne uszkodzenia powstałe w wyniku jego użytkowania w następstwie:

• nieodpowiedniego postępowania z urządzeniem;
• nieprzestrzegania instrukcji obsługi;
• napraw dokonywanych przez stronę trzecią, a nie autoryzowanych techników serwisowych;
• instalacji oraz wymiany na nieoryginalne części zamienne;
• użycia urządzenia do zastosowania innego niż przeznaczone;
• wystąpienia awarii instalacji elektrycznej wynikłej z nieprzestrzegania warunków specyfikacji elektrycznych oraz norm VDE 0100, DIN 57113 / VDE 0113.

Zalecamy:

Przed montażem oraz rozpoczęciem eksploatacji urządzenia zapoznaj się z pełną treścią instrukcji obsługi. Celem niniejszej instrukcji jest ułatwienie użytkownikowi zapoznania się z maszyną oraz wykorzystania jej możliwych zastosowań w sposób zgodny z zaleceniami.

Instrukcja obsługi zawiera ważne uwagi na temat tego, jak używać maszyny w sposób bezpieczny oraz oszczędny, a także jak unikać niebezpieczeństwa, kosztownych napraw oraz zmniejszyć czas przestojów, zwiększyć niezawodność, a także wydłużyć czas użytkowania maszyny. Poza przepisami bezpieczeństwa zawartymi w tej instrukcji podczas używania maszyny należy również przestrzegać stosownych przepisów dotyczących jej użycia obowiązujących w twoim kraju.

Umieść instrukcję obsługi w plastikowej okładce, która uchroni ją przed zabrudzeniem oraz wilgocią, i zawsze przechowuj w pobliżu maszyny. Przed każdym użyciem maszyny przeczytaj instrukcję obsługi i postępuj zgodnie z informacjami w niej zawartymi. Maszynę obsługiwać mogą jedynie osoby, które zostały odpowiednio przeszkolone w zakresie jej obsługi oraz poinformowane na temat zagrożeń powiązanych z jej użyciem, a także spełniają wymagania wiekowe.

Poza wymogami bezpieczeństwa zawartymi w niniejszej instrukcji oraz szczególnymi przepisami obowiązującymi w twoim kraju, należy również przestrzegać powszechnie uznanych zasad technicznych obowiązujących przy pracy z maszynami tego typu. Nie ponosimy odpowiedzialności za wypadki lub szkody spowodowane nieprzestrzeganiem niniejszej instrukcji i instrukcji bezpieczeństwa.

2. Układ (rys. 1, 2)

1. Korek spustowy kondensatu
2. Zbiornik ciśnieniowy
3. Koło
4. Stopka
5. Szybkozłącze (regulacja sprężonego powietrza)
6. Manometr (do odczytu wartości ciśnienia w zbiorniku)
7. Regulator ciśnienia
8. Włącznik/wyłącznik
9. Uchwyt do transportu

A Śruba z łbem sześciokątnym
B Nakrętka
C Podkładka
D Podkładka sprężysta
E Uchwyt

3. Zakres dostawy

• Otworzyć opakowanie i ostrożnie wyjąć urządzenie.
• Usunąć opakowanie i wypełnienie transportowe (jeśli dotyczy).
• Sprawdzić kompletność dostawy.
• Sprawdzić urządzenie i akcesoria pod kątem uszkodzeń wynikłych podczas transportu.
• Jeśli to możliwe, należy przechować opakowanie do końca okresu gwarancji.

⚠ UWAGA!

Urządzenie oraz opakowanie nie służą do zabawy! Nie pozwól dzieciom na zabawę plastikowymi torbami, foliami ani małymi elementami! Istnieje ryzyko połknięcia lub uduszenia!

4. Właściwe zastosowanie

Kompresor jest przeznaczony do wytwarzania sprężonego powietrza do narzędzi pneumatycznych o poborze powietrza do 180 l/min. (np. inflatorów do opon, pistoletów do przedmuchu, pistoletów natryskowych do farb). Ze względu na ograniczone możliwości wytwarzania sprężonego powietrza, nie jest możliwe wykorzystanie kompresora do zasilania narzędzi o bardzo wysokim poborze powietrza (np. szlifierek oscylacyjnych, szlifierek do prętów, wkrętaków udarowych).

Urządzenie musi być użytkowane jedynie zgodnie z jego przeznaczeniem. Jakiekolwiek inne zastosowane jest uznawane za nieprawidłowe. Użytkownik/ operator, a nie producent, jest odpowiedzialny za wszelkie uszkodzenia lub obrażenia ciała spowodowane nieprawidłowym użytkowaniem.

Należy pamiętać, że nasz sprzęt nie został zaprojektowany do zastosowań komercyjnych, handlowych lub przemysłowych. Nasza gwarancja zostanie unieważniona, jeśli sprzęt zostanie użyty w celach komercyjnych, handlowych, przemysłowych lub równoważnych.

5. Instrukcje dotyczące bezpieczeństwa

⚠ Uwaga! Podczas korzystania z elektronarzędzi należy przestrzegać następujących podstawowych środków bezpieczeństwa w celu ochrony przed porażeniem prądem elektrycznym, obrażeniami i pożarem. Przed przystąpieniem do pracy z elektronarzędziem należy zapoznać się z niniejszymi informacjami i zachować instrukcje dot. bezpieczeństwa do wglądu.

Bezpieczeństwo pracy

1 Utrzymywać stanowisko robocze w należytym porządku

– Nieporządek na stanowisku pracy może prowadzić do wypadków.

2 Należy brać pod uwagę wpływy środowiskowe.

– Nie wystawiać narzędzi elektrycznych na działanie opadów.

– Nie używać narzędzi elektrycznych w wilgotnym lub mokrym środowisku. Ryzyko porażenia prądem!

– Upewnić się, że obszar roboczy jest właściwie oświetlony.

– Nie używać narzędzi elektrycznych w przypadku, gdy istnieje ryzyko pożaru lub wybuchu.

3 Zabezpieczyć się przed porażeniem prądem elektrycznym.

– Unikać kontaktu fizycznego z uziemionymi elementami (np. rurami, grzejnikami, kuchniami elektrycznymi, chłodziarkami).

4 Dzieci nie mogą przebywać w pobliżu narzędzia.

– Nie zezwalać innym osobom dotykać urządzenia lub przewodu, trzymać osoby postronne z dala od miejsca pracy.

5 Nieużywane narzędzia przechowywać w sposób bezpieczny

– Nieużywane narzędzia elektryczne należy przechowywać w miejscu suchym, w miejscu podwyższonym lub zamykanym, niedostępnym dla dzieci.

6 Nie należy przeciązać elektronarzędzia.

– Narzędzia działają lepiej i bezpieczniej w określonym zakresie wydajności.

7 Nosić odpowiednią odzież ochronną

– Nie należy nosić lużnych ubrań ani bizuterii, które mogą się zapłatać w ruchome części.

– Podczas pracy na zewnątrz zalecane jest noszenie rękawic gumowych i butów antypoślizgowych.

– W przypadku długich włosów należy nosić siatkę na włosy

8 Nie używać przewodu do celów, dla których nie jest przeznaczony.

– Nie należy używać przewodu do wyciągania wtyczki z gniazdka. Chronić przewód przed wysoką temperaturą, smarami i ostrymi krawędziami

9 Utrzymywać narzędzia w odpowiednim stanie.

– Aby kompresor działał w sposób prawidłowy i bezpieczny, należy utrzymywać go w czystości.

– Przestrzegać instrukcji dotyczących konserwacji.

– Sprawdzać regularnie podłączenie przewodu elektronarzędzia i wymienić go, jeśli specjalista stwierdzi jego uszkodzenie.

– Regularnie sprawdzać przedłużacze i wymienić je w przypadku uszkodzenia.

10 Wtyczkę należy wyciągnąć z gniazdka

– jeśli elektronarzędzia są nieużywane, przed przystąpieniem do konserwacji lub przed wymianą oprzyrządowania takiego jak ostrza, bity czy głowice frezarskie.

11 Zapobiegać przypadkowemu uruchomieniu.

– Upewnić się, że urządzenie jest wyłączone przed włożeniem wtyczki do gniazdka

12 Należy korzystać z przedłużaczy przeznaczonych do pracy na zewnątrz.

– Korzystać jedynie z zatwierdzonych i odpowiednio oznaczonych przedłużaczy przeznaczonych do pracy na zewnątrz.

– Korzystać z przedłużaczy szpulowych jedynie w stanie rozwiniętym.

13 Zachować czujność.

– Zwracać uwagę na wykonywaną pracę. Podczas pracy zachować zdrowy rozsądek. Nie należy korzystać z elektronarzędzia, jeśli jest się rozproszonym.

14 Sprawdzać elektronarzędzie pod kątem potencjalnych uszkodzeń

– Przed przystąpieniem do pracy z elektronarzędziem należy dokładnie sprawdzić urządzenia zabezpieczające i inne części, aby stwierdzić brak usterek i potwierdzić prawidłowe działanie.

– Sprawdzić czy ruchome elementy pracują bez zarzutu i nie blokują się, ani nie są uszkodzone. Wszystkie części należy poprawnie zamontować. Należy też spełnić wszystkie warunki niezbędne do zapewnienia bezawaryjnej eksploatacji elektronarzędzia.
– Uszkodzone urządzenia zabezpieczające i inne elementy należy naprawić lub wymienić w auto-ryzowanym warsztacie tak, aby żaden element nie różnił się od opisu w niniejszej instrukcji.
– Uszkodzone przełączniki należy wymienić w serwisie.
– Nie należy używać niesprawnych ani uszkodzonych przewodów.
– Nie należy używać żadnych elektronarzędzi, których nie można włączyć i wyłączyć.

15 Elektronarzędzia należy naprawiać u wykwalifikowanych elektryków.
– Elektronarzędzie jest zgodne z obowiązującymi przepisami bezpieczeństwa. Naprawy mogą być dokonane jedynie przez elektryka z użyciem oryginalnych części zamiennych. W przeciwnym wypadku może dojść do wypadków.
16 Ważne!
– Dla własnego bezpieczeństwa należy używać wyłącznie akcesoriów wymienionych w instrukcji obsługi, zalecanych lub określonych przez producenta. Stosowanie akcesoriów innych niż zalecane w instrukcji obsługi lub katalogu może prowadzić do narażeni własnego bezpieczeństwa.
17 Hałas
– Podczas pracy z kompresorem należy nosić ochronniki słuchu.
18 Wymiana przewodu zasilającego
– W celu uniknięcia zagrożenia należy powierzyć wymianę uszkodzonego przewodu zasilającego wykwalifikowanemu elektrykowi. Ryzyko porażenia prądem!
19 Pompowanie opon
– Bezpośrednio po napompowaniu opony należy sprawdzić ciśnienie za pomocą odpowiedniego manometru, np. znajdującego się na stacji paliw.
20 Kompresory nadające się do zastosowania na placach budowy.
– Upewnić się, że wszystkie przewody i kształtki są odpowiednie dla maksymalnego dopuszczalnego ciśnienia roboczego kompresora
21 Miejsce montażu
– Ustawiać kompresor na równej powierzchni.

⚠ OSTRZEŻENIE! Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.

DODATKOWE ZASADY BEZPIECZEŃSTWA

Instrukcje bezpieczeństwa dotyczące pracy ze sprężonym powietrzem i pistoletami nadmuchowymi

• Podczas pracy pompa kompresora i przewody mogą być bardzo gorące. Dotknięcie tych części może spowodować poparzenia.
• Powietrze, które jest zasysane przez kompresor, musi być wolne od zanieczyszczeń, które mogą spowodować pożar lub wybuch w pompie kompresora.
• Podczas odczepiania złączki węża należy przytrzymać złączkę dłonią. W ten sposób można uchronić się przed obrażeniami od odbijającego węża.
• Nosić okulary ochronne podczas pracy z
• pistoletem nadmuchowym. Ciała obce lub wydmuchane części mogą łatwo spowodować obrażenia.
• Nie nadmuchować powietrza pistoletem na innych ludzi ani nie czyścić ubrań mając je na sobie. Rzyzyko obrażeń!

Informacje dotyczące bezpieczeństwa podczas malowania natryskowego

• Nie używać żadnych farb ani rozpuszczalników o temperaturze zapłonu poniżej 55 °C. Istnieje ryzyko wybuchu.
• Nie podgrzewać farb i rozpuszczalników. Zagrożenie wybuchem!
• Przy pracy z niebezpiecznymi cieczami należy korzystać z filtrów ochronnych (masek). Stosować się do informacji dot. bezpieczeństwa dostarczonych przez producentów takich cieczy.
• Należy przestrzegać szczegółowych informacji i oznaczeń rozporządzenia w sprawie substancji niebezpiecznych, które są zamieszczane na opakowaniu wykorzystywanych materiałów.
• W razie konieczności należy podjąć dodatkowe środki ochronne, zwłaszcza dotyczące odpowiedniej odzieży i maski.
• Palenie podczas procesu rozpyłania i/lub na stanowisku roboczym jest zabronione. Zagrożenie wybuchem! Opary farb są łatwopalne.

• Nigdy nie ustawiać ani nie korzystać z urządzenia w pobliżu otwartego ognia, otwartego kominka, otwartych źródeł światła lub maszyn generujących iskry.

• W obszarze roboczym nie należy spożywać posiłków ani napojów. Opary farby są szkodliwe dla zdrowia.

• Obszar roboczy musi być większy niż 30 m3 i posidać odpowiednią wentylację podczas rozpyłania i schnięcia. Nie rozpyłać pod wiatr. Należy zawsze stosować się do lokalnych przepisów podczas natryskiwania materiałów palnych lub niebezpiecznych.
• Nie stosować substancji takich jak benzyna, alkohol butylowy i chlorek metylenu ze względu na przewód ciśnieniowy z PCV. Substancje te spowodują uszkodzenie przewodu.

Eksploatacja zbiornika ciśnieniowego#

• Zbiornik ciśnieniowy należy utrzymywać w dobrym stanie technicznym, prawidłowo go eksploatować, monitorować pracę zbiornika, przeprowadzać konieczne przeglądy konserwacyjne, dokonywać natychmiastowych napraw i przestrzegać odpowiednich środków ostrożności.
• Organ nadzoru może narzucić niezbędne środki kontroli w indywidualnych przypadkach.
• Zbiornika ciśnieniowego nie należy używać w przypadku stwierdzenia awarii lub braków, które mogą stanowić zagrożenie dla pracowników lub osób trzecich.
• Każdorazowo przed użyciem sprawdzić zbiornik ciśnieniowy pod kątem korozji i uszkodzeń. Nie należy używać kompresora z uszkodzonym lub skorodowanym zbiomikiem ciśnieniowym. W przypadku wykrycia uszkodzeń należy skontaktować się z warsztatem serwisowym.

Ryzyko resztkowe

Przestrzegać zalecanych wskazówek konserwacji i bezpieczeństwa, zawartych w instrukcji obsługi. Zachować ostrożność podczas pracy i nakazać osobom trzecim zachowanie bezpiecznej odległości od stanowiska pracy.

Nawet w przypadku prawidłowego użytkowania urządzenia pozostaje zawsze pewne ryzyko resztkowe, którego nie można wykluczyć. Ze względu na rodzaj i konstrukcję urządzenia można wyróżnić poniższe potencjalne zagrożenia:

• Niezamierzone uruchomienie produktu.
• Uszkodzenie słuchu, jeżeli nie jest zakładana zalecana ochrona słuchu.
• Cząsteczki zanieczyszczeń, pył, itp. mogą przedostać się do oczu lub twarzy mimo zakładania okularów ochronnych.
• Wdychanie wznoszących się cząsteczek.

Instrukcje bezpieczeństwa należy zachować.

6. Dane techniczne

Podłączenie do sieci 230 V \~ / 50Hz

Moc silnika W 1500
Tryb pracy S3 25%
Prędkość obrotowa min ^-1	3750 min ^-1
Pojemność zbiornika ciśnieniowego (w litrach)	30
Ciśnienie robocze	ca. 10 bar
Teoretyczna pojemność wejściowa (l/min)	ca. 180
Poziom dźwięku L_WA	95 dB(A)
Nieoznaczoność K_WA	3 dB
Stopień ochrony IP20
Masa jednostki w kg 17
Maksymalna wysokość (n.p.m.)	1000 m

Wartości emisji hałasu zostały zmierzone zgodnie z EN ISO 3744.

Nosić ochronniki słuchu

Hałas może powodować uszkodzenia słuchu.

7. Przed uruchomieniem urządzenia

Przed podłączeniem urządzenia do zasilania upewnić się, że dane na tabliczce znamionowej są zgodne z informacjami dotyczącymi zasilania.

• Sprawdzić sprzęt pod kątem uszkodzeń, do których mogło dojść podczas transportu. Należy niezwłocznie zgłosić wszelkie uszkodzenia firmie przewozowej, która dostarczyła kompresor.
• Zainstalować kompresor w pobliżu punktu poboru sprężonego powietrza.
• Uniknąć długich linii podających powietrze i przewodów zasilających (kabli).
• Upewnić się, że wlot powietrza jest suchy i wolny od kurzu.
• Nie instalować kompresora w pomieszczeniu, w którym jest mokro lub panuje wilgoć.

- Kompresora można używać jedynie w odpowiednich pomieszczeniach (z dobrą wentylację i temperaturą otoczenia od + 5 °C do 40 °C). W pomieszczeniu nie mogą znajdować się pył, kwasy, wybuchowe lub łatwopalne gazy.

- Kompresor jest przeznaczony do użycia w suchych pomieszczeniach. Zabrania się używać kompresora w miejscach, gdzie rozpylana jest woda.

8. Mocowanie i eksploatacja

⚠ Ważneł

Urządzenie musi być w pełni zmontowane przed pierwszym użyciem.

Do montażu i instalacji będą potrzebne następujące narzędzia: 2 x klucz płaski rozmiar 14 mm (poza zestawem)

8.1 Montaż kółek (rys. 6, 7)

• Na każdy gwint przy kole (3) nałożyć jedną podkładkę (C) i jedną nakrętkę (B).
• Następnie zamontować koła (3) w uchwytach, w dolnej części zbiornika ciśnieniowego (2), używając klucza do ustalenia jednej nakrętki (B) i dokręcenia drugiej nakrętki (B) wraz z podkładką (C) i podkładką sprężystą (D) po drugiej stronie gwintu.

8.2 Montaż podpórki (rys. 5)

- Zamontować załączoną podpórkę (4) za pomocą dwóch śrub z łbem sześciokątnym (A), czterech podkładek (C), dwóch podkładek sprężystych (D) i dwóch nakrętek (B), jak pokazano na rysunku 5.

8.3 Montaż uchwytu (rys. 8)

- Przykręcić uchwyt 2 (E) w otwory gwintowane po prawej i lewej stronie uchwytu transportowego (9) i zabezpieczyć go przed przekręcaniem za pomocą nakrętek.

8.4 Podłączenie do sieci

• Kompresor dostarczany jest wraz z przewodem zasilającym z wtyczką z zabezpieczeniem przeciwporażeniowym. Urządzenie można podłączyć do dowolnego gniazdka 230V \~ 50 Hz z zabezpieczeniem przeciwporażeniowym, zabezpieczonym bezpiecznikiem 16 A.
• Przed użyciem urządzenia upewnić się, że napięcie zasilania jest zgodne z wymaganym (patrz tabliczka znamionowa).
• Długie przewody zasilające, przedłużacze, szpule, itp. powodują spadek napięcia i mogą utrudnić uruchomienie silnika.
• W niskich temperaturach poniżej + 5 °C spowolnie- nie pracy może utrudnić lub uniemożliwić uruchomienie.

8.5 Włącznik/wyłącznik (rys. 2)

• Aby włączyć kompresor, należy ustawić przycisk (8) w pozycji I.
• Aby wyłączyć kompresor, należy ustawić przycisk (8) w pozycji 0.

8.6 Ustawianie ciśnienia (rys. 2)

- Ciśnienie na manometrze (6) można ustawić za pomocą regulatora ciśnienia (7).

- Wartość ciśnienia można sprawdzić na szybkozłączce (5).

8.7 Ustawianie wyłącznika ciśnieniowego

- Wyłącznik ciśnieniowy ustawiany jest fabrycznie. Ciśnienie włączenia ok. 8 bar. Ciśnienie wyłączenia ok. 10 bar.

8.8 Zawór bezpieczeństwa

Zawór bezpieczeństwa ustawiony jest na najwyższe dopuszczalne ciśnienie zbiornika ciśnieniowego. Niedopuszczalne jest regulowanie zaworu bezpieczeństwa lub usunięcie jego plomby.

9. Połączenia elektryczne

Zainstalowany silnik elektryczny jest podłączony i gotowy do pracy. Połączenie jest zgodne z obo-wiązującymi zapisami norm VDE i DIN.

Podłączenie do sieci klienta oraz zastosowane przedłużacze również muszą być zgodne z ww. przepisami.

Uszkodzony przewód zasilający

Izolacja przewodów zasilających często ulega uszkodzeniu. Taki stan rzeczy może wynikać z następujących okoliczności:

• Przewód przeciągany jest przez otwory drzwiowe i okienne.
• Przewód jest nieprawidłowo przymocowany lub poprowadzony, co skutkuje załamaniami.
• Przewód może zostać uszkodzony poprzez najechanie na niego.
• Izolacja może ulec uszkodzeniu, gdy przewód zostanie wyszarpany z kontaktu.
• Pęknięcia mogą wynikać ze starzenia materiału. Uszkodzonych przewodów elektrycznych nie wolno stosować, a co więcej, stanowią one zagrożenie dla życia ze względu na uszkodzenia izolacji.
  Należy regularnie sprawdzać przewody elektryczne pod kątem uszkodzeń. Należy upewnić się, że przewód nie jest zawieszony na liniach zasilania podczas inspekcji. Przewody zasilające muszą być zgodne z obowiązującymi zapisami norm VDE i DIN. Należy korzystać jedynie z przewodów z oznaczeniem „H05VV-F”. Nadruk z oznaczeniem na przewodzie zasilającym jest obowiązkowy.

Silnik na prąd zmienny

• Napięcie zasilania musi wynosić 230 V \~
• Przedłużacze do 25 m długości muszą posiadać przekrój 1,5 mm ^2 .

Połączeń i naprawy urządzeń elektrycznych może dokonać jedynie wykwalifikowany elektryk.

Proszę podać następujące informacje w przypadku wszelkich zapytań:

• Typ prądu zasilania dla silnika
• Dane maszyny - tabliczka znamionowa
• Dane z tabliczki identyfikacyjnej silnika

10. Czyszczenie, konserwacja, prze- chowywanie i transport

⚠ Ważne!

Wyciągnąć wtyczkę zasilania przed czyszczeniem i konserwacją urządzenia. Ryzyko porażenia prądem!

⚠ Ważne!

Poczekać, aż urządzenie całkowicie ostygnie. Niebezpieczeństwo poparzenia!

⚠ Ważne!

Przed przystąpieniem do czyszczenia i konserwacji należy zawsze rozhermetyzować urządzenie. Ryzyko obrażeń!

10.1 Czyszczenie

• Utrzymywać sprzęt w stanie wolnym od kurzu i pyłu na tyle, na ile to możliwe. Przetrzeć urządzenie czystą szmatką lub przedmuchać je sprężonym powietrzem o niskim ciśnieniu.
• Zaleca się, aby czyścić urządzenie natychmiast po użyciu.
• Urządzenie należy czyścić regularnie wilgotną ściereczką i niewielką ilością delikatnego detergentu. Nie należy używać środków czyszczących lub rozpuszczalników; mogą mieć agresywny wpływ na części z tworzywa. Należy zadbać, aby woda nie dostała się do wnętrza urządzenia.
• Przed czyszczeniem należy od kompresora odłączyć wąż i wszelkie narzędzia natryskowe. Nie wolno czyścić kompresora wodą, rozpuszczalnikami lub tym podobnymi.

10.2 Konserwacja zbiornika ciśnieniowego (rys. 3)

⚠ Ważne! Aby zapewnić długą żywotność zbiornika ciśnieniowego (2), należy usuwać kondensat otwierając zawór spustowy (1) za każdym razem po użyciu. Najpierw należy zwolnić ciśnienie zbiornika (patrz 10.3.1). Otworzyć śrubę spustową, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara (patrząc na śrubę od dołu kompresora) tak, aby skroplona woda mogła wycieknąć ze zbiornika ciśnieniowego. Następnie ponownie zakręcić śrubę spustową (obracając ją zgodnie z ruchem wskazówek zegara). Każdorazowo przed użyciem sprawdzić zbiornik ciśnieniowy pod kątem korozji i uszkodzeń. Nie należy używać kompresora z uszkodzonym lub skorodowanym zbiornikiem ciśnieniowym. W przypadku wykrycia uszkodzeń należy skontaktować się z warsztatem serwisowym.

10.3 Przechowywanie

⚠ Ważne!

Wyciągnąć wtyczkę, spuścić ciśnienie z urządzenia i wszystkich podłączonych urządzeń pneumatycznych. Wyłączyć kompresor i upewnić się, że jest zabezpieczony w taki sposób, żeby nie mógł zostać uruchomiony ponownie przez osoby nieupoważnione.

⚠ Ważne!

Przechowywać kompresor tylko w suchym miejscu, które nie jest dostępne dla osób nieupoważnionych. Przechowywać zawsze w pozycji pionowej, nigdy w pozycji opartej.

10.3.1 Zwalnianie nadmiaru ciśnienia

Nadmiar ciśnienia zwalnia się przez wyłączenie kompresora i zużycie sprężonego powietrza pozostałego w zbiorniku ciśnieniowym, np. za pomocą narzędzia pneumatycznego w trybie jałowym lub za pomocą pistoletu przedmuchowego.

Kompresor można przemieszczać przechylając go na kółka.

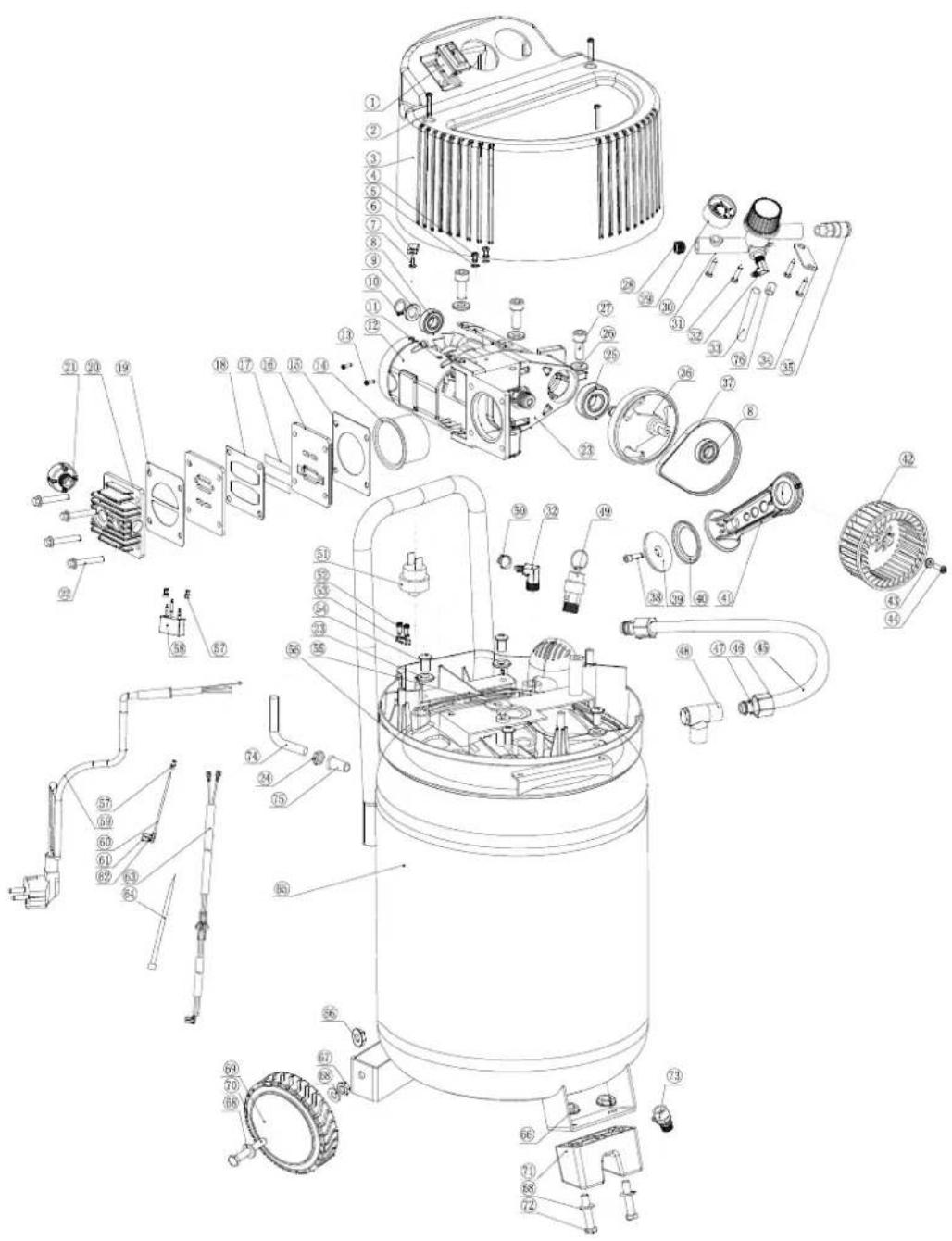

10.5 Zamawiania części zamiennych

Przy zamawianiu części zamiennych prosimy o podanie następujących danych:

• Typ urządzenia
• Numer artykułu

Informacje serwisowe

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Części zużywające się*: Filtr powietrza

* nie zawsze wchodzą w zakres dostawy!

11. Usuwanie i recykling

Sprzęt dostarczany jest w opakowaniu, by uniknąć uszkodzenia podczas transportu. Surowce użyte do produkcji opakowania mogą być powtórnie użyte lub poddane recyklingowi. Urządzenie oraz jego akcesoria wytworzone zostały z różnego typu materiałów, w tym metalu oraz plastiku. Wadliwe komponenty powinny być usunięte jako odpady specjalne. Dowiedz się więcej u swojego sprzedawcy lub w odpowiednim urzędzie lokalnym.

Zużytego sprzętu nie wolno wyrzucać wraz z odpadami domowymi!

Symbol ten oznacza, że zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (2012/19/UE) oraz przepisami krajowymi niniejszego produktu nie wolno utylizować wraz z odpadami domowymi. Produkt ten należy przekazać do przeznaczonego do tego celu punktu zbiórki. Można to zrobić np. poprzez zwrot przy zakupie podobnego produktu lub przekazanie do autoryzowanego punktu zbiórki zajmującego się recyklingiem zużytego sprzętu elektrycznego i elektronicznego.

Nieprawidłowe obchodzenie się z zużytym sprzętem może mieć negatywny wpływ na środowisko i zdrowie ludzkie ze względu na potencjalnie niebezpieczne materiały, które często znajdują się w zużytym sprzęcie elektrycznym i elektronicznym. Poprzez prawidłową utylizację tego produktu przyczyniają się Państwo także do efektywnego wykorzystania zasobów naturalnych. Informacje dotyczące punktów zbiórki zużytego sprzętu można otrzymać w urzędzie miasta, od podmiotu publiczno-prawnego zajmującego się utylizacją, autoryzowanej jednostki odpowiedzialnej za utylizację zużytego sprzętu elektrycznego i elektronicznego lub w firmie obsługującej wywóz śmieci w Państwa miejscu zamieszkania.

Usterka Możliwa przyczyna Sposób postępowania
Kompresor nie chce się uruchomić.	Brak napięcia zasilania.Niedostateczne napięcie zasilania.Zbyt niska temperatura otoczenia.Silnik uległ przegrzaniu.	Sprawdzić wąż do sprężonego powietrza oraz narzędzia i w razie potrzeby wymienić.Sprawdzić uszczelnienie szybkołączki i w razie potrzeby wymienić.Zwiększyć nastawę ciśnienia za pomocą regulatora ciśnienia.
Kompresor włącza się, ale nie spręża powietrza.	Nieszczelny zawór jednokierunkowy.Uszkodzone uszczelki.Nieszczelny korek spustowy kondensatu (1).Nieszczelna złączka węża.	Zlecić wymianę zaworu jednokierunkowego w serwisie.Sprawdzić uszczelki i wymienić uszkodzone elementy w serwisie.Dokręcić śrubę ręcznie. Sprawdzić uszczelnienie śruby i w razie potrzeby wymienić.
Kompresor włącza się, manometr wskazuje wartość ciśnienia, ale nie uruchamiają się narzędzia.	Nieszczelna szybkozłączka.Zbyt niska nastawa ciśnienia na regulatorze (7).	Sprawdzić wąż do sprężonego powietrza oraz narzędzia i w razie potrzeby wymienić.Sprawdzić uszczelnienie szybkozłączki i w razie potrzeby wymienić.Zwiększyć nastawę ciśnienia za pomocą regulatora ciśnienia.

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wađ materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że

maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.

Garantie RO
