INSTRUKCJA OBSŁUGI BL-AC6 SCHEPPACH

Wyjaśnienie symboli znajdujących się na urządzeniu

	Przed użyciem tego elektronarzędzia zapoznaj się z instrukcją obsługi, a następnie prze-strzegaj zawartych w niej zasad.
	Nosić ochronę dróg oddechowych.
	Noś nauszniki przeciwhałasowe.
	Uwaga na gorące części!
	Uwaga! Napięcie elektryczne!
	Uwaga! Urządzenie wyposażone jest w automatyczną kontrolę rozruchu. Osoby postron-ne powinny znajdować się z dala od pracującego urządzenia!
	Nie wystawiać maszyny na działanie deszczu. Urządzenie wolno ustawiać, przechowywać i eksploatować tylko w suchych warunkach otoczenia.
	Wskazanie poziomu ciśnienia akustycznego w dB
	Nadaje się do pompowania opon
	Nadaje się do obsługi narzędzi pneumatycznych

Nadaje się do obsługi pistoletów pneumatycznych

Spis treści: Strona:

1. Wprowadzenie....112
2. Opis urządzenia (rys. 1, 2)....112
3. Zakres dostawy (rys. 1)....112
4. Użycie zgodne z przeznaczeniem 113
5. Wskazówki bezpieczeństwa 113
6. Dane techniczne 115
7. Przed uruchomieniem....115
8. Obsługa....116
9. Przyłącze elektryczne....116
10. Czyszczenie, konserwacja, przechowywanie i zamawianie części zamiennych.... 117
11. Utylizacja i recykling....118
12. Pomoc dotycząca usterek....119

1. Wprowadzenie

Producent:

scheppach

Życzymy wiele radości i sukcesów w trakcie pracy z nowo nabytym urządzeniem.

Wskazówka:

W świetle obowiązującego prawa dotyczącego odpowiedzialności za produkt producent tego urządzenia nie odpowiada za szkody, które powstały w tym urządzeniu lub poprzez jego działanie, podczas:

• nieprawidłowej obsługi,
• nieprzestrzegania instrukcji obsługi,
• napraw przeprowadzanych przez osoby trzecie, nieautoryzowanych fachowców,
• montażu i wymiany na nieoryginalne części,
• użytkowania niezgodnego z przeznaczeniem,
• awarii instalacji elektrycznej, w przypadku nieprzestrzegania przepisów elektrycznych i przepisów VDE: 0100, DIN 57113 / VDE 0113.

Rekomendujemy Państwu:

Przed montażem i pierwszym uruchomieniem przeczytajcie Państwo cały tekst instrukcji obsługi.

Instrukcja obsługi powinna Państwu ułatwić poznanie urządzenia oraz możliwości jego eksploatacji zgodnej z przeznaczeniem.

Instrukcja obsługi zawiera ważne wskazówki umożliwiające bezpieczną, fachową i ekonomiczną pracę z tym urządzeniem oraz informuje, jak uniknąć niebezpieczeństw, oszczędzić na kosztach napraw, ograniczyć czas przestojów i zwiększyć niezawodność oraz okres użytkowania urządzenia.

Oprócz zasad bezpieczeństwa zawartych w instrukcji obsługi koniecznie musicie Państwo dodatkowo przestrzegać przepisów dot. eksploatacji maszyn, obowiązujących w Państwa kraju.

Prosimy, żebyście Państwo przechowywali instrukcję obsługi przy urządzeniu i zabezpieczyli ją przed zanieczyszczeniami i wilgocią w plastikowej osłonie.

Przed podjęciem pracy każda osoba obsługująca musi ją przeczytać i dokładnie przestrzegać. Maszy- na może być obsługiwana jedynie przez osoby, które zostały poinstruowane i przeszkolone odnośnie jej użytkowania I związanych z tym niebezpieczeństw.

Należy przestrzegać minimalnego wieku pracowników.

Obok wskazówek dot. bezpieczeństwa zawartych w tej instrukcji obsługi oraz przepisów obowiązujących w Państwa kraju, należy również przestrzegać innych powszechnie uznanych technicznych norm dot. eksploatacji urządzeń do obróbki drewna.

Nie ponosimy odpowiedzialności za wypadki lub szkody powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek bezpieczeństwa.

2. Opis urządzenia (rys. 1, 2)

1. Śruba spustowa usuwająca skropliny
2. Zbiornik ciśnieniowy
3. Stoisko
4. Uchwyt kablowy
5. Manometr (ustawione ciśnienie może być odczytane)
6. Szybkozłączka (regulowane powietrze ciśnieniowe)
7. Regulator ciśnienia
8. Wąż do sprężonego powietrza
9. Igła kulista
10. Uniwersalny adapter do zaworów 6 mm
11. Adapter zaworu
12. Wysadzić pistolet
13. Pompka do opon
14. Kabel zasilający
15. Włącznik/ Wyłącznik
16. Uchwyt transportowy
17. Zawór bezpieczeństwa

3. Zakres dostawy (rys. 1)

⚠ UWAGA

Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Nie pozwalać dzieciom na zabawę plastikowymi torebkami, foliami lub małymi częściami! Istnieje niebezpieczeństwo połknięcia i uduszenia!

• 1x Kompresor
• 1x Instrukcja obsługi
  • 1x Pompka do opon
  • 1x Pistolet do przedmuchiwania
• 1x Uniwersalny adapter, do zaworów o średnicy ok. 6 mm
  • 1x Igła kulista

• 1x Adapter zaworu

• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.

• Usunąć materiał opakowaniowy oraz zabezpieczenia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod kątem uszkodzeń transportowych.
• W miarę możliwości zachować opakowanie do zakończenia okresu gwarancyjnego.

4. Użycie zgodne z przeznaczeniem

Kompresor przeznaczony jest do produkcji sprężonego powietrza do urządzeń pneumatycznych, które wymagają strumienia powietrza do ok. 90 l/min (np. kompresorów do pompowania opon, pistoletów na sprężone powietrze oraz pistoletów lakierniczych).

Sprężarkę wolno eksploatować wyłącznie w suchych i dobrze wentylowanych pomieszczeniach wewnętrznych.

Urządzenia używać tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik/ właściciel, a nie producent

Prosimy pamiętać o tym, że nasze urządzenia nie są przeznaczone do zastosowania profesjonalnego, rzemieślniczego lub przemysłowego. Nie przejmujemy odpowiedzialności w razie stosowania urządzenia w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności.

5. Wskazówki bezpieczeństwa

⚠ Uwaga! Podczas używania narzędzi elektrycznych należy przestrzegać zasadniczych środków bezpieczeństwa w celu ochrony przed porażeniem prądem, zagrożeniem obrażeniami i pożarem. Przed przystąpieniem do używania niniejszego narzędzia elektrycznego należy przeczytać wszystkie wskażówki i odpowiednio przechowywać je w bezpiecznym miejscu.

Bezpieczna praca

1. Należy zachować porządek w miejscu pracy
2. Bałagan w miejscu pracy wywołuje zagrożenie wypadkiem.
3. Zwracać uwagę na otoczenie
4. Nie wystawiać urządzenia na deszcz.
5. Nie używać elektronarzędzi w mokrym lub wilgotnym otoczeniu. Niebezpieczeństwo porażenia prądem!
6. Proszę pamiętać o właściwym oświetleniu.

7. Nie używać narzędzi elektrycznych w miejscach, gdzie występuje zagrożenie pożarem lub wybuchem.

8. Proszę pamiętać o właściwym oświetleniu

- Unikać zetknięcia części ciała z uziemionymi częściami urządzenia, np. rurami, elementami grzejnymi, kuchenkami, lodówkam.

1. Trzymać dzieci z dala od urządzenia!

- Nie pozwalać innym osobom, by poruszały urządzeniem lub kablem, trzymać je z dala od obszaru roboczego.

1. Przechowywać urządzenie w pewnym miejscu - Nieużywane urządzenia powinny być przechowywane w suchym, zamkniętym i niedostępnym dla dzieci pomieszczeniu.
2. Nie przeciązać urządzenia
3. Pracuje ono lepiej i bezpieczniej przy podanej wydajności.
4. Zawsze nosić odpowiednią odzież roboczą

- Nie nosić luźnej odzieży lub biżuterii.

- Przy wykonywaniu prac na wolnym powietrzu zalecane jest noszenie rękawic gumowych i obuwia z profilowaną podeszwa.

- W przypadku długich włosów używać siatki na włosy.

1. Nie używać kabla do innych celów

- Nie przenosić urządzenia za kabel i nie ciągnąć go, by wyjąć wtyczkę z gniazdka. Chronić kabel przed gorącem, olejami i ostrymi krawędziami.

1. Starannie dbać o urządzenie

- Zawsze utrzymywać kompresor w czystości, aby móc dobrze i bezpiecznie pracować.

- Przestrzegać wskazówek dotyczących konserwacji.

- Regularnie kontrolować wtyczkę i kabel, a w razie stwierdzenia uszkodzenia naprawę zlecić w autoryzowanym serwisie.

- Regularnie kontrolować przedłużacze i wymieniać te uszkodzone.

- Uchwyty utrzymywać suche, wolne od oleju i tłuszczu.

1. Wtyczkę należy wyjąć z gniazdka

- W przypadku nieużywania narzędzia elektrycznego, przed przystąpieniem do konserwacji i przy wymianie narzędzi, jak np. brzeszczot piły, wiertła, frezy.

1. Unikać nieumyślnego uruchomienia

- Upewnić się, że podczas wkładania wtyczki do gniazda przełącznik jest wyłączony.

1. Użyć przedłużacza w przypadku zastosowania na zewnątrz

- Na powietrzu stosować wyłącznie dopuszczone do tego i odpowiednio oznaczone kable przedłużające.

- Bęben kablowy stosować wyłącznie w rozwinię- tym stanie.

1. Proszę postępować ostrożnie

- Skupiać się na wykonywanych czynnościach. Pracować z rozwagą. Nie używać narzędzia elektrycznego w stanie dekoncentracji.

1. Kontrolować urządzenie pod kątem usterek

- Przed dalszym użyciem urządzenia sprawdzić uważnie elementy zabezpieczające i lekko uszkodzone części, czy spełniają właściwe i zgodne z przeznaczeniem funkcje.

- Skontrolować, czy części ruchome funkcionują bez zarzutu i nie zakleszczają się oraz czy nie sąuszkodzone. Wszystkie części muszą być właściwie zamontowane, aby zapewnić bezpieczeństwo urządzenia.

• Uszkodzone elementy zabezpieczające i części naprawiać niezwłocznie w autoryzowanym serwisie lub wymieniać, o ile nie podano inaczej w instrukcji obsługi.
• Uszkodzone przełączniki muszą zostać wymienione w autoryzowanym serwisie.
• Nie stosować wadliwych lub uszkodzonych przewodów przyłączeniowych.

• Nie używać urządzeń, w których włącznik nie daje się włączyć lub wyłączyć.

• Naprawę narzędzia elektrycznego należy zlecać wykwalifikowanemu elektrykowi

• Urządzenie to odpowiada ujednoliconym normom bezpieczeństwa. Napraw powinien dokonywać jedynie autoryzowany serwis, w przeciwnym wypadku może powstać niebezpieczeństwo dla użytkownika.

• Uwaga! Dla własnego bezpieczeństwa należy używać tylko wyposażenia dodatkowego i osprzętu podanych w poniższej instrukcji obsługi lub zalecanych bądź podanych przez producenta. Używanie innych - niż podane w instrukcji obsługi lub w katalogu - przystawek lub wyposażenia dodatkowego może oznaczać dla użytkownika niebezpieczeństwo wypadku.
• Hałas

- Podczas pracy z kompresorem stosować środki ochrony słuchu.

1. Wymiana przewodu zasilającego
2. W razie uszkodzenia przewodu zasilającego, z przyczyn bezpieczeństwa musi być on wymieniony przez producenta lub uprawnionego elektryka. Niebezpieczeństwo porażenia prądem!
3. Pompowanie opon
4. Bezpośrednio przed napompowaniem opon zmierzyć poziom ciśnienia przy pomocy odpowiedniego manometru, np. na stacji paliw.
5. Mobilne kompresory na budowie
6. Sprawdzić, czy wszystkie węże i armatury dopuszczone są do pracy z maksymalnym ciśnie-niem roboczym kompresora.
7. Miejsce ustawienia
8. Kompresor należy ustawić na równej powierzchni.
9. W przypadku ciśnień powyżej 7 bar węże zasilania powinny być wyposażone w przewód bezpieczeństwa (np. linkę stalową).
10. Unikać silnych obciążen systemu przewodów stosując elastyczne przyłącza węży, by uniknąć miejsc zgięcia.
11. Zastosować wyłącznik ochronny różnicowo-prądowy z prądem wyzwalającym 30 mA lub mniejszym. Zastosowanie wyłącznika ochronnego różnicowo-prądowego zmniejsza ryzyko porażenia prądem.

⚠ OSTRZEŻENIE! Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.

DODATKOWE WSKAZÓWKI

Przestrzegać odpowiednich instrukcji eksploata- cji danych narzędzi / przystawek pneumatycz- nych! Przestrzegać dodatkowo następujących ogól- nych wskazówek.

Wskazówki bezpieczeństwa dotyczące pracy ze sprężonym powietrzem i pistoletami na sprężone powietrze

• Zwracać uwagę na wystarczającą odległość od produktu, przynajmniej 2,50 m, i przechowywać narzędzia / przystawki pneumatyczne z dala od sprężarki podczas pracy.
• Pompa kompresora i przewody nagrzewają się mocno podczas pracy. Dotknięcie grozi oparzeniem. Powietrze zasysane przez kompresor musi być wolne od zanieczyszczeń i domieszek, które w pompie kompresora mogłyby być przyczyną zapłonu lub wybuchu.
• Luzując złączkę należy przytrzymać ręką element sprzegający węża. Zapobiega to obrażeniom na skutek niekontrolowanych ruchów węża.
• Podczas pracy z pistoletem pneumatycznym nosić okulary ochronne i maskę oddechową. Pyły są szkodliwe dla zdrowia! Ciała obce i nadmuchiwane części mogą łatwo spowodować obrażenia.
• Nigdy nie stosować pistoletu na sprężone powietrze do czyszczenia założonej odzieży. Nie kierować pistoletu w stronę osób. Niebezpieczeństwo obrażeń!

Wskazówki dotyczące bezpieczeństwa podczas stosowania przystawek natryskowych i rozpylających (np. natryskiwanie farb)

• Podczas napełniania trzymać przystawkę rozpyłąjąca z dala od sprężarki, aby żadna ciecz nie miała kontaktu ze sprężarką.
• Nigdy nie spryskiwać przystawkami rozpylającymi (np. natryskiwanie farby) w kierunku sprężarki. Wilgoć może powodować zagrożenia elektryczne!
• Nie należy używać lakierów lub rozpuszczalników o temperaturze zapłonu poniżej 55 °C. Niebezpieczeństwo wybuchu!
• Nie należy podgrzewać lakierów i rozpuszczalników. Niebezpieczeństwo wybuchu!
• W przypadku przetwarzania cieczy szkodliwych dla zdrowia są niezbędne do ochrony urządzenia filtrujące (maski na twarz).

Należy również przestrzegać informacji podanych przez producentów takich substancji dotyczących środków ochronnych.

• Należy przestrzegać informacji i oznaczeń rozporządzenia o substancjach niebezpiecznych umieszczonych na zewnętrznych opakowaniach przetwarzanych materiałów. W razie potrzeby należy podjąć dodatkowe środki ochronne, w szczególności należy nosić odpowiednią odzież i maski.
• Palenie tytoniu podczas opryskiwania oraz w obszarze roboczym nie jest dozwolone. Niebezpieczeństwo wybuchu! Opary farb są również bardzo łatwopalne.
• Paleniska, otwarte światło lub iskrzące maszyny nie mogą być dostępne lub obsługiwane.
• W miejscu pracy nie wolno przechowywać i spożywać żywności i napojów. Opary farb są szkodliwe dla zdrowia.
• Przestrzeń robocza musi być większa niż 30 m³ i musi być zapewniona wystarczająca wymiana powietrza podczas natryskiwania i suszenia.
• Nie rozpryskiwać pod wiatr. Podczas opryskiwania łatwopalnych lub niebezpiecznych materiałów natryskowych należy zawsze przestrzegać przepisów lokalnego urzędu policji.
• Nie przetwarzać mediów takich jak benzyna lakowa, alkohol butylowy i chlorek metylenu przy użyciu węża ciśnieniowego PVC.
• Te media niszczą wąż ciśnieniowy.
• Obszar roboczy musi być oddzielony od sprężarki tak, aby nie mogła mieć ona bezpośredniego kontaktu z medium roboczym.

Praca ze zbiornikami ciśnieniowymi

• Użytkownicy zbiorników ciśnieniowych zobowiązani są do zapewnienia ich odpowiedniego stanu technicznego, przestrzegania zasad pracy z tymi zbiornikami, przeprowadzania ich kontroli, konserwacji i napraw oraz zachowania odpowiednich środków bezpieczeństwa.
• Organy nadzoru mogą nałożyć obowiązek stosowania odpowiednich środków kontrolnych.
• Zabrania się eksploatacji zbiornika ciśnieniowego, jeżeli jest on wadliwy lub uszkodzony i może być przyczyną zagrożeń dla pracowników lub osób trzecich.
• Przed każdym użyciem sprawdzić, czy zbiornik nie jest uszkodzony i nie ma śladów rdzy. Eksploatacja uszkodzonego lub zardzewiałego zbiornika ciśnieniowego jest surowo wzbroniona! Jeżeli stwierdzono uszkodzenia zbiornika, prosimy się zwrócić do warsztatu serwisowego producenta.

6. Dane techniczne

Podłączenie do sieci	220 - 240 V ~ / 50 Hz
Moc silnika 1200 W
Tryb pracy S1
Liczba obrotów kompresora 3450 min	-1
Pojemność zbiornika ciśnieniowego (w litrach)	6 l
Ciśnienie robocze ok. 8 Bar
Teor. moc ssania w (l/min)	ok. 192 l/min
Teor. moc wyjściowa (l/min)	ok. 90 l/min
Stopień ochrony	IP20
Waga urządzenia w kg	9,7 kg
Maks. wysokość ustawienia (n.p.m.)	1000 m

Parametry halasu

Wartości emisji hałasu zostały zmierzone zgodnie z normą EN ISO 3744.

Zakładać nauszniki ochronne.

Hałas może powodować utratę słuchu.

⚠ Ostrzeżenie: Hałas może negatywnie oddziaływać na zdrowie. Jeżeli hałas wytwarzany przez maszynę przekracza 85 dB (A), nosić odpowiednie nauszniki ochronne.

Poziom mocy akustycznej L_wA	96 dB(A)
Poziom ciśnienia akustycznego L_pA	76 dB(A)
Odchylenie K_wA/pA	0,65 dB(A)

7. Przed uruchomieniem

• Przed podłączeniem urządzenia do prądu sprawdzić czy dane na tabliczce znamionowej zgadzają się z wartością napięcia w sieci zasilającej.
• Przed pierwszym uruchomieniem usunąć zatyczkę transportową (B) i napełnić skrzynię korbową olejem, zgodnie z opisem w punkcie 8.4.
• Sprawdzić czy urządzenie nie zostało uszkodzone podczas transportu. Wszelkie uszkodzenia należy niezwłocznie zgłosić firmie przewozowej, która dostarczyła kompresor.
• Kompresor należy ustawić w pobliżu odbiornika.
• Unikać długich przewodów sprężonego powietrza oraz długich przewodów zasilania (przedłużaczy).

• Zasysane powietrze zawsze musi być suche i wolne od pyłu. Nie stawiać kompresora w wilgotnym lub mokrym pomieszczeniu.

• Kompresor może być użytkowany wyłącznie w odpowiednich pomieszczeniach (z dobrą wentylacją, o temperaturze otoczenia od +5°C do 40°C). W pomieszczeniu, w którym użytkowane jest urządzenie, nie mogą się znajdować żadne pyły, kwasy, opary ani wybuchowe lub łatwopalne gazy.

• Kompresor przeznaczony jest do użytku w suchym pomieszczeniach. Nie zezwala się na używanie urządzenia tam, gdzie podczas pracy możliwy jest kontakt z pryskającą wodą.
• Przed uruchomieniem sprawdzić poziom oleju w pompie kompresora.
• Sprężarka może być używana na zewnątrz tylko przez krótki czas, przy suchych warunkach oto-czenia.
• Sprężarka musi być zawsze sucha i nie wolno jej pozostawiać na zewnątrz po zakończeniu pracy.

8. Obsługa

8.1 Podłączenie do sieci

• Kompresor wyposażony jest w przewód zasilania z wtyczką z zestykiem ochronnym. Może być ona podłączona do każdego gniazdka wtykowego z zestykiem ochronnym 220 - 240V \~ 50 Hz z bezpiecznikiem 16 A.
• Przed pierwszym użyciem zwrócić uwagę na to, czy napięcie sieci zgodza się z napięciem roboczym podanym na tabliczce znamionowej urządzenia.
• Długie przewody zasilające jak również przedłużacze, kable bębnowe itd. powodują spadek napięcia i mogą uszkodzić rozruch silnika.
• Przy niskich temperaturach (poniżej +5°C) opór mechaniczny utrudnia rozruch silnika.

8.2 Włącznik / wyłącznik (rys. 2)

• Włączenie sprężarki następuje przez przełączenie gałki (15) w pozycję I.
• W celu wyłączenia sprężarki należy przełączyć gałkę (15) w pozycję 0.

8.3 Regulacja ciśnienia (rys. 1)

• Ciśnienie regulowane jest za pomocą zaworu regulacyjnego ciśnienia (7) na manometrze (5).
• Ustawione w ten sposób ciśnienie odbierane jest na szybkozłączce (6).

8.4 Regulacja zaworu regulacyjnego ciśnienia

• Zawór regulacyjny ciśnienia ustawiony jest fabrycznie.
  Ciśnienie włączenia ok. 6 bar Ciśnienie wyłączenia ok. 8 bar

8.5 Stosowanie inflatora do opon

Inflator do opon zasilany sprężonym powietrzem (13) służy do napełniania opon samochodowych; przy użyciu odpowiednich akcesoriów można go użyć również do napełniania i regulacji opon rowerowych, pontonów, materacy dmuchanych, piłek, itp. Po odkręceniu zaworu odpowietrzającego można spuścić ciśnienie.

Uwaga! Manometr nie jest skalibrowany!

Sprawdzić ciśnienie powietrza po napełnieniu przy użyciu skalibrowanego urządzenia.

8.6 Używanie pistoletu wydmuchowego

Inflator do opon (12) może być również stosowany do czyszczenia pustych przestrzeni i zabrudzonych powierzchni oraz urządzeń roboczych jako pistolet wydmuchowy.

Nosić okulary ochronne!

8.7 Stosowanie zestawu adapterów

Zestaw adapterów daje następujące możliwości za- stosowania inflatora do opon:

Pompowanie piłek przy użyciu igły do piłek (9). Adapter zaworu (10) umożliwia pompowanie dętek rowerowych.

Dmuchanie basenów, materacy dmuchanych lub łodzi przy użyciu dodatkowego adaptera (11).

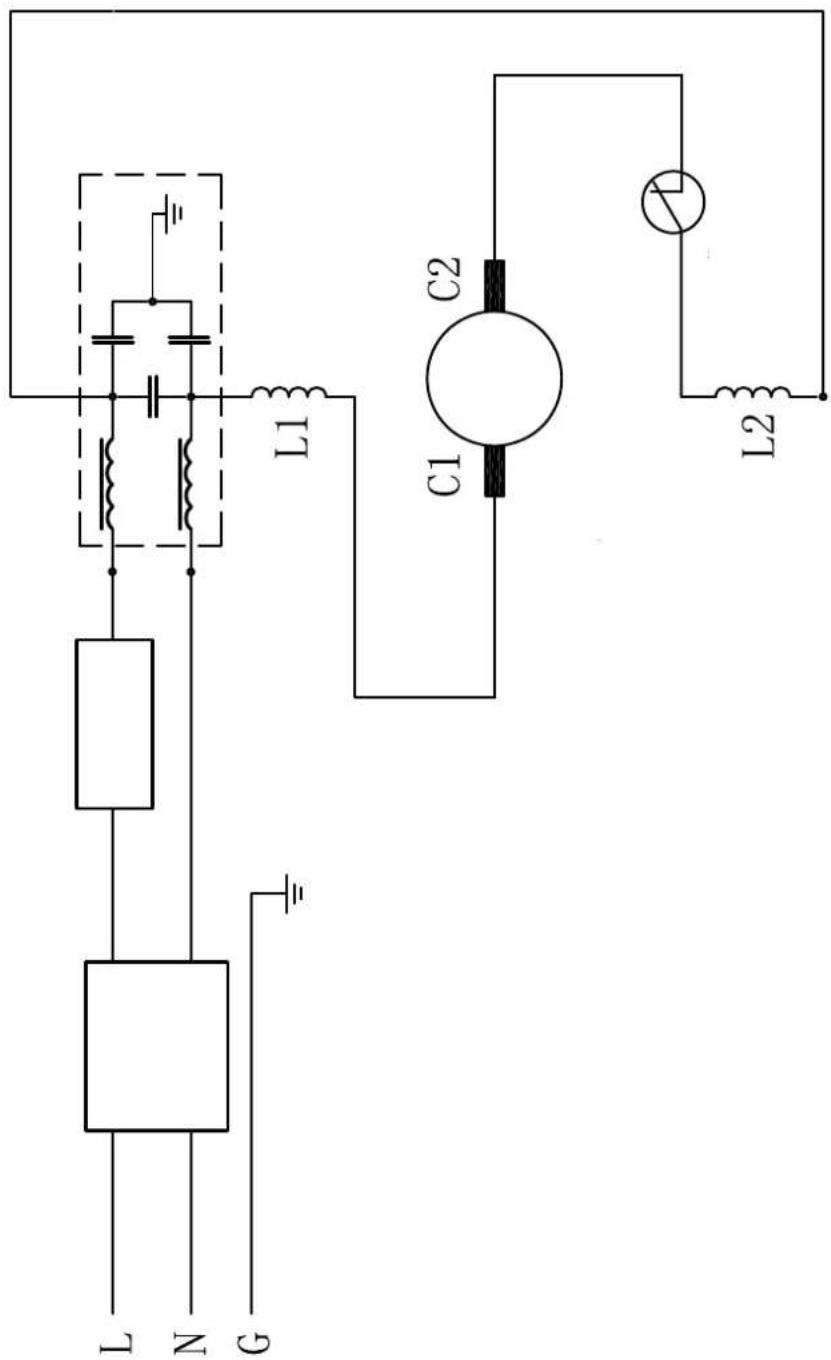

9. Przyłącze elektryczne

Zainstalowany silnik elektryczny jest gotowy do eksploatacji. Przyłącze odpowiada właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Przyłącze sieciowe udostępniane przez klienta oraz przedłużacz muszą być zgodne z powyższymi przepisami.

Przy pracy z przystawkami natryskowymi i rozpyłąjącymi oraz również przy tymczasowym zastosowaniu na zewnątrz jest konieczne podłączenie urządzenia za pomocą wyłącznika ochronnego różnicowo-prądowego o prądzie wyzwalającym nie większym niż 30 mA.

Ważne wskazówki

W przypadku przeciążenia silnika wyłącza się on samoczynnie. Po czasie chłodzenia (zróżnicowany), silnik można ponownie uruchomić.

Uszkodzone przyłącze elektryczne

Na przewodach elektrycznych powstają często uszkodzenia izolacji.

Przyczyną może być:

• Ściskanie, w przypadku gdy przewody są prowadzone przez okna lub szczeliny w drzwiach.

• Zagięcia, w przypadku nieprawidłowego zamocowania lub prowadzenia przewodów.

• Przecięcia, w przypadku najezdźania na przewody.

• Uszkodzenia izolacji, w przypadku wyrywania z gniazdka naściennego.
• Pęknięcia, w przypadku starej izolacji.

Uszkodzone przewody elektryczne nie mogą być stosowane i ze względu na uszkodzenie izolacji zagrażają życiu.

Elektryczne przewody należy regularnie kontrolować pod kątem uszkodzeń. Pamiętać, by podczas sprawdzania przewodu nie był on podłączony do sieci elektrycznej.

Przewody elektryczne muszą odpowiadać właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody elektryczne z oznaczeniem „H05VV-F”.

Odpowiednia informacja znajduje się na oznaczeniu typu, umieszczonym na przewodzie.

Silnik prądu przemiennego

• Napięcie sieciowe musi wynosić 230 V\~
• Przedłużacze o długości 25 m muszą posiadać przekrój wynoszący 1,5 milimetra kwadratowego.

Podłączanie oraz naprawy wyposażenia elektrycznego mogą być przeprowadzane przez wykwalifikowanego elektryka.

W przypadku pytań proszę o podanie następujących danych:

• Rodzaj prądu silnika
• Dane znajdujące się na tabliczce znamionowej maszyny
• Dane znajdujące się na tabliczce znamionowej silnika

10. Czyszczenie, konserwacja,

przechowywanie i zamawianie części zamiennych

⚠ Uwaga!

Przed wszystkimi pracami związanymi z czyszczeniem i konserwacją wyciągnąć wtyczkę z gniazdka! Niebezpieczeństwo porażenia prądem!

⚠ Uwaga!

Odczekać aż urządzenie całkowicie ostygnie! Nie- bezpieczeństwo oparzenia!

⚠ Uwaga!

Przed rozpoczęciem czyszczenia lub konserwacji urządzenia całkowicie spuścić z niego ciśnienie! Nie-bezpieczeństwo obrażeń!

10.1 Czyszczenie

• Urządzenie powinno być w miarę możliwości wolne od pyłu i zanieczyszczeń. Urządzenie wytrzeć czystą ściereczką lub przedmuchać sprężonym powietrzem pod niskim ciśnieniem.
• Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie stosować środków do czyszczenia lub rozpuszczalników; mogą one uszkodzić elementy urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda.
• Przed rozpoczęciem czyszczenia odłączyć od kompresora wąż i narzędzia pneumatyczne. Do czyszczenia kompresora nie używać wody, rozpuszczalników itp.

10.2 Konserwacja zbiornika ciśnieniowego (rys. 1) △ Uwaga! W celu zapewnienia długiego okresu użytkowania zbiornika ciśnieniowego (2) po każdym użyciu należy odkręcić śrubę (1) aby spuścić skondensowaną wodę. Przedtem należy spuścić ciśnienie ze zbiornika sprężonego powietrza (patrz punkt 10.4.1).

W celu otworzenia śruby spustowej należy przekręcić ją w kierunku przeciwnym do ruchu wskazówek zegara (patrząc od dołu kompresora na śrubę), aby cała skondensowana woda mogła spłynąć ze zbiornika. Następnie zamknąć z powrotem śrubę spustową przekręcając ją w kierunku ruchu wskazówek zegara. Przed każdym użyciem sprawdzić, czy zbiornik nie jest uszkodzony i nie ma śladów rdzy.

Eksploatacja uszkodzonego lub zardzewiałego zbiornika ciśnieniowego jest surowo wzbroniona! Jeżeli stwierdzono uszkodzenia zbiornika, prosimy się zwrócić do warsztatu serwisowego producenta.

10.3 Zawór bezpieczeństwa (rys. 2)

Zawór bezpieczeństwa (17) jest ustawiony na maksymalne dopuszczalne ciśnienie zbiornika ciśnieniowego. Regulacja zaworu bezpieczeństwa lub usunięcie połączenia bezpieczeństwa (17.2) między nakrętką spustową (17.1) a jej nasadką (17.3) jest niedozwolone.

Aby zawór bezpieczeństwa w razie potrzeby działat prawidłowo, należy go uruchamiać co 30 roboczogodzin, a przynajmniej 3 razy w roku. Aby otworzyć wylot zaworu bezpieczeństwa, należy odkręcić perforowaną nakrętkę spustową (17.1) w kierunku przeciwnym do ruchu wskazówek zegara, a następnie wyciągnąć ręcznie trzpień zaworu przez perforowaną nakrętkę spustową (17.1). Zawór wypuszcza słyszalnie powietrze. Następnie ponownie dokręcić nakrętkę spustową w kierunku zgodnym z ruchem wskazówek zegara.

10.4 Przechowywanie (rys. 3)

⚠ Uwaga!

Odłączyć urządzenie od gniazdka i nawinąć kabel zasilający (14) na uchwyt kabla (4). Odpowietrzyć urządzenie i wszystkie podłączone narzędzia pneumatyczne. Wyłączyć sprężarkę tak, aby nie mogła zostać uruchomiona przez niepowołane osoby.

⚠ Uwaga! Kompresor przechowywać w suchym i niedostępnym dla nieupoważnionych osób miejscu. Nie przechylac urządzenia, urządzenie przechowywać w pozycji stojącej!

10.4.1 Spuszczanie nadmiaru ciśnienia

W celu spuszczenia nadmiaru ciśnienia wyłączyć kompresor i zużyć nagromadzone w zbiorniku ciśnie- niowym sprzęone powietrze, np. przy użyciu narzędzia pneumatycznego na biegu jałowym lub pistoletu na sprzęone powietrze.

10.5 Transport (rys. 2, 4)

Kompresor można transportować za uchwyt (16). W tym celu nawinąć kabel sieciowy (14) na uchwyt kabla (4).

10.6 Zamawianie części zamiennych

Przy zamawianiu części zamiennych należy podać następujące dane:

• Typ urządzenia
• Numer katalogowy urządzenia
• Nr ident. urządzenia
• Numer części zamiennej wymaganej części zamiennej

10.6.1 Informacje serwisowe

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne.

Części zużywające się*: Sprzęganie

* nie zawsze wchodzą w zakres dostawy!

11. Utylizacja i recykling

Podczas transportu, aby zapobiec uszkodzeniom, urządzenie znajduje się w opakowaniu. Opakowanie to jest surowcem, który można użytkować ponownie lub można przeznaczyć do powtómego przerobu. Urządzenie oraz jego osprzęt składają się z róż- nych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone części dostarczyć do punktu utylizacji. Proszę poprosić o informację w sklepie specjalistycznym bądź w placówce samorządu lokalnego.

Zużytego sprzętu nie wolno wyrzucać wraz z odpadami domowymi!

Symbol ten oznacza, że zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (2012/19/UE) oraz przepisami krajowymi niniejszego produktu nie wolno utylizować wraz z odpadami domowymi. Produkt ten należy przekazać do przeznaczonego do tego celu punktu zbiórki. Można to zrobić np. poprzez zwrot przy zakupie podobnego produktu lub przekazanie do autoryzowanego punktu zbiórki zajmującego się recyklingiem zużytego sprzętu elektrycznego i elektronicznego. Nieprawidłowe obchodzenie się z zużytnym sprzętem może mieć negatywny wpływ na środowisko i zdrowie ludzkie ze względu na potencjalnie niebezpieczne materiały, które często znajdują się w zużytym sprzęcie elektrycznym i elektronicznym. Poprzez prawidłową utylizację tego produktu przyczyniają się Państwo także do efektywnego wykorzystania zasobów naturalnych. Informacje dotyczące punktów zbiórki zużytego sprzętu można otrzymać w urzędzie miasta, od podmiotu publiczno-prawnego zajmującego się utylizacją, autoryzowanej jednostki odpowiedzialnej za utylizację zużytego sprzętu elektrycznego i elektronicznego lub w firmie obsługującej wywóz śmieci w Państwa miejscu zamieszkania.

12. Pomoc dotycząca usterek

Usterka Możliwa przyczyna Pomoc
Kompresor nie pracuje.	Brak napięcia sieciowego	Sprawdzić kabel, wtyczkę zasilania, bezpiecznik oraz gniazdko.
	Za niskie napięcie sieciowe.	Unikać zbyt długich przedłużaczy. Stosować wyłącznie przedłużacze o odpowiednim przekroju.
	Za niska temperatura zewnętrzna.	Nie stosować urządzenia w temperaturze poniżej +5°C.
	Przegrzany silnik	Odczekać aż silnik ostygnie i, o ile to możliwe, usunąć przyczynę przegrzania.
Kompresor pracuje, ale nie wytwarza ciśnienia.	Nieszczelny zawór bezpieczeństwa (17)	Wymienić zawór bezpieczeństwa (17).
	Uszkodzone uszczelki.	Sprawdzić uszczelki. Zlecić specjalistycznemu zakładowi wymianę uszkodzonych uszczelek.
	Nieszczelna śruba spustowa skondensowanej wody (10).	Ręcznie dokręcić śrubę. Sprawdzić uszczelkę na śrubie, w razie potrzeby wymienić.
Kompresor pracuje, manometry wskazują ciśnienie, ale narzędzia pneumatyczne nie działają.	Nieszczelne łącze węża.	Sprawdzić wąż i narzędzia, w razie potrzeby wymienić.
	Nieszczelna szybkozłączka. Sprawdzić	szybkozłączkę, w razie potrzeby wymienić.
	Ustawiono za niskie ciśnienie na zaworze regulacyjnym (5).	Mocniej odkręcić zawór regulacyjny.

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że

maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikle z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.

Garantie RO
