INSTRUKCJA OBSŁUGI RT38K5435S9 SAMSUNG

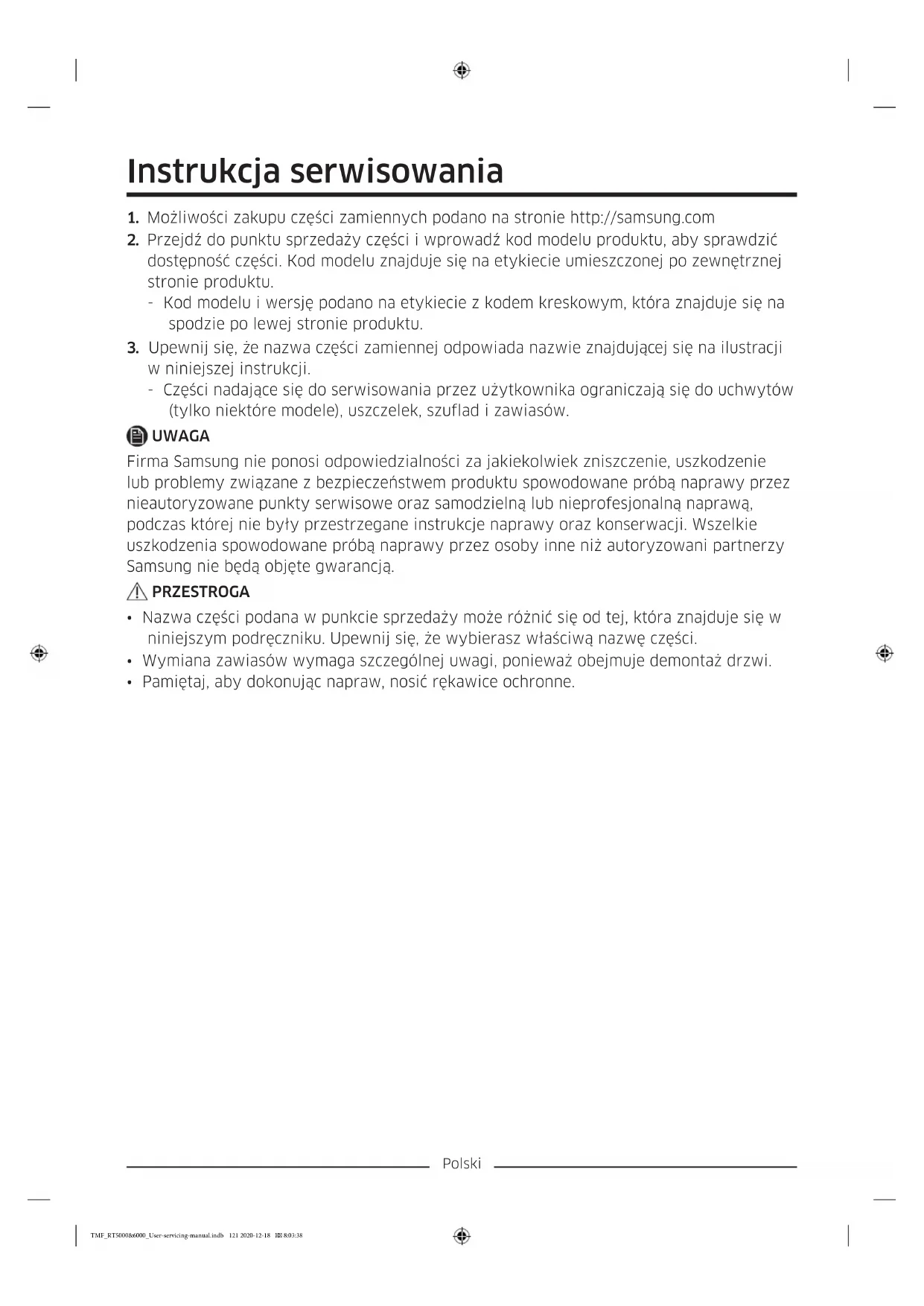

1. Możliwości zakupu części zamiennych podano na stronie http://samsung.com

2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić

dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu. - Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.

3. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji

w niniejszej instrukcji. - Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuflad i zawiasów. UWAGA Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją. PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnić się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.

• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.

• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne. TMF_RT5000&6000_User-servicing-manual.indb 121 2020-12-18 8:03:38Polski Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

01 Zawias górny 02 Uszczelka 03 Zawias środkowy 04 Szuflada 05 Zawias dolny 06 Etykieta z kodem kreskowym TMF_RT5000&6000_User-servicing-manual.indb 122 2020-12-18 8:03:39Polski Wymiana uchwytu PRZESTROGA

• Podczas wymiany uchwytu drzwi uważaj, aby nie zarysować przedniej strony drzwi.

• Silnie dociśnij uchwyty na podpórkach. Upewnij się, że pomiędzy podpórkami i drzwiami nie ma szczeliny.

• Montując uchwyt, mocno dokręć wkręty.

• Przed rozpoczęciem używania produktu sprawdź, czy uchwyt jest solidnie przymocowany. Demontaż uchwytów UWAGA Ta procedura dotyczy zarówno lodówki, jak i zamrażarki. ZAMRAŻARKA Wyciągnij uchwyt i ustaw go pionowo. Po zwolnieniu uchwytu z blokady pociągnij go do siebie (patrz zdjęcie). LODÓWKA PRZESTROGA

• Uważaj, aby nie porysować powierzchni.

• Podczas demontażu upewnij się, że urządzenie jest wyłączone. Podczas montażu wykonaj czynności w odwrotnej kolejności. TMF_RT5000&6000_User-servicing-manual.indb 123 2020-12-18 8:03:39Polski Wymiana uszczelki. PRZESTROGA Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać. Zdejmowanie uszczelki (4'4'( ZAMRAŻARKA LODÓWKA

1. Pociągnij 4 narożniki uszczelki

(zamrażarka i lodówka).

2. Pociągnij środek uszczelki.

Wymiana uszczelki Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką a drzwiami nie ma szczelin. TMF_RT5000&6000_User-servicing-manual.indb 124 2020-12-18 8:03:39Polski Wymiana szuflady PRZESTROGA Sprawdź, czy szuflada została w trakcie montażu poprawnie wsunięta w prowadnice. Wyjmowanie szuflady Wyjmij szufladę, pociągając i podnosząc za część pełniącą rolę uchwytu. Ponowny montaż szuflad Ponowny montaż szuflad wymaga wykonania instrukcji demontażu w odwrotnej kolejności. TMF_RT5000&6000_User-servicing-manual.indb 125 2020-12-18 8:03:39Polski Wymiana zawiasów Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi. PRZESTROGA

• Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.

• Przed wymianą zawiasów połóż na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniom drzwi po ich położeniu.

• Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.

• Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.

• Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.

• Sprawdź, czy zawias jest pewnie przymocowany do obudowy.

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. OSTRZEŻENIE

• Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby.

• Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający. Wymagane narzędzia (brak w zestawie) Wkrętak krzyżakowy Wkrętak płaski Klucz płaski 11 mm Klucz nasadowy 10 mm Klucz imbusowy (5 mm) Klucz płaski 10 mm TMF_RT5000&6000_User-servicing-manual.indb 126 2020-12-18 8:03:40Polski Zmiana kierunku otwierania drzwi Zawias górny

1. Odkręć 1 wkręt osłony zawiasu za

pomocą śrubokręta (+) i otwórz.

2. Pociągnij zaczepy i podnieś osłonę

3. Odłącz złącze przewodów na górnym

zawiasie. PRZESTROGA Przed przystąpieniem do powyższych czynności należy dopilnować, aby odłączyć przewód zasilający.

4. Wykręć 2 śruby z łbem sześciokątnym

mocujące zawias w górnej części lodówki, używając klucza nasadowego 10 mm. TMF_RT5000&6000_User-servicing-manual.indb 127 2020-12-18 8:03:41Polski

5. Zdejmij zawias górny P/L.

PRZESTROGA Czynności muszą wykonywać co najmniej 2 osoby. Jedna osoba trzyma drzwi, aby zapobiec ich upadkowi. TMF_RT5000&6000_User-servicing-manual.indb 128 2020-12-18 8:03:41Polski Zawias środkowy

1. Odkręć 2 śruby z łbem sześciokątnym

mocujące zawias za pomocą klucza nasadowego 8 mm lub śrubokręta (+).

2. Odkręć 1 wkręt zawiasu za pomocą

3. Zdemontuj zawias środkowy nad

drzwiami lodówki. PRZESTROGA

• Czynności muszą wykonywać co najmniej 2 osoby.

• Przed przystąpieniem do powyższych czynności należy dopilnować, aby odłączyć przewód zasilający. TMF_RT5000&6000_User-servicing-manual.indb 129 2020-12-18 8:03:41Polski Zawias dolny

1. Połóż urządzenie (patrz zdjęcie).

• Podłóż miękki materiał pod spód, aby uniknąć uszkodzenia tylnej części urządzenia.

• Czynności muszą wykonywać co najmniej 2 osoby.

• Przed przystąpieniem do powyższych czynności należy dopilnować, aby odłączyć przewód zasilający.

2. Odkręć 3 śruby z łbem sześciokątnym

mocujące zawias za pomocą klucza nasadowego 8 mm lub śrubokręta (+).

3. Zdejmij zawias dolny.

4. Zamocuj ponownie, wykonując instrukcję

demontażu w odwrotnej kolejności po wymianie zawiasów górnego, środkowego i (lub) dolnego. PRZESTROGA

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. TMF_RT5000&6000_User-servicing-manual.indb 130 2020-12-18 8:03:42Čeština Návod k servisním úkonům
