KASUTUSJUHEND RT38K5435S9 SAMSUNG

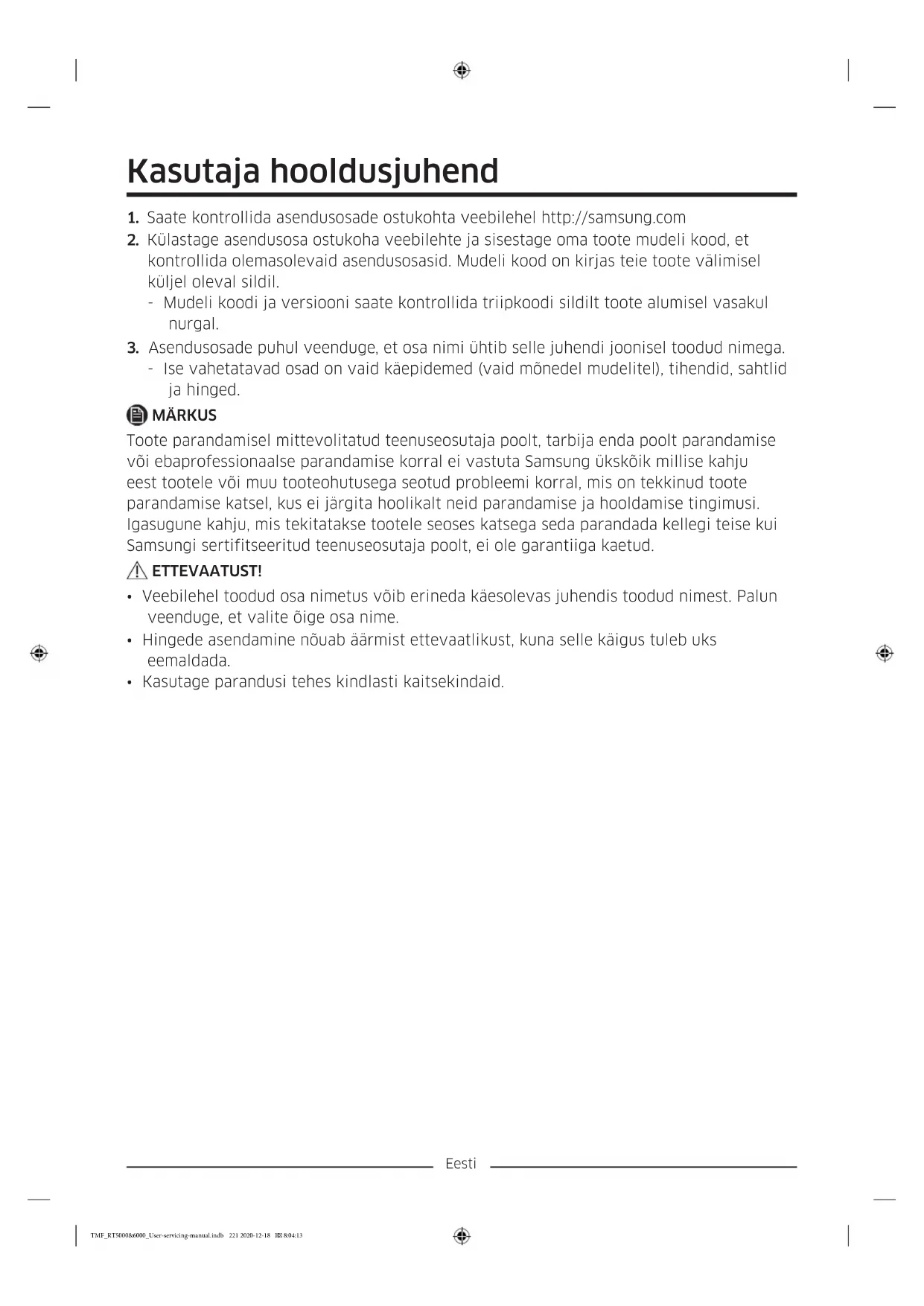

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com

2. Külastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et

kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil. - Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.

3. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.

- Ise vahetatavad osad on vaid käepidemed (vaid mõnedel mudelitel), tihendid, sahtlid ja hinged. MÄRKUS Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung ükskõik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertifitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud. ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.

• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.

• Kasutage parandusi tehes kindlasti kaitsekindaid. TMF_RT5000&6000_User-servicing-manual.indb 221 2020-12-18 8:04:13Eesti Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.

• Ukse käepidet vahetades olge hoolas, et ukse esiosa mitte kriimustada.

• Suruge käepidemed tugevalt kinnituste külge. Veenduge, et tugede ja ukse vahel ei oleks vahet.

• Käepidet kinnitades keerake kruvid tugevalt kinni.

• Enne toote kasutamist kontrollige, et käepide oleks tugevalt kinni. Käepidemete eemaldamine MÄRKUS See protseduur kehtib nii külmiku kui ka sügavkülmiku kohta. SÜGAVK Tõmmake käepide välja ja lööge seda üles. Kui käepide on lukust lahti, tõmmake seda enda poole (vt pilti). KÜLMIK ETTEVAATUST!

• Püüdke mitte kriimustada.

• Veenduge lahtivõtmisel, et üksus on välja lülitatud, kui te soovite seda suunistele vastupidises järjekorras kokku panna. TMF_RT5000&6000_User-servicing-manual.indb 223 2020-12-18 8:04:13Eesti Tihendi asendamine ETTEVAATUST! Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm õhk külmikust välja tulla. Tihendi eemaldamiseks (4'4'( SÜGAVK KÜLMIK

1. Tõmmake sügavkülmiku ja külmiku

Tihendi asendamiseks Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet. TMF_RT5000&6000_User-servicing-manual.indb 224 2020-12-18 8:04:14Eesti Sahtli asendamine ETTEVAATUST! Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud. Sahtli eemaldamiseks Eemaldage sahtel, tõmmates rulliku osa edasi ja üles. Sahtlite tagasipanek Sahtlite tagasipanek käib nende eemaldamisele vastupidises järjekorras. TMF_RT5000&6000_User-servicing-manual.indb 225 2020-12-18 8:04:14Eesti Hinge asendamine Hingede asendamiseks tuleb esmalt uks eemaldada. ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.

• Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.

• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.

• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.

• Veenduge, et võll oleks hingel tugevalt kinni.

• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.

• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks. HOIATUS!

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.

• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust. Vajalikud tööriistad (pole kaasas) Ristpeakruvikeeraja Lamepeakruvikeeraja 11 mm mutrivõti 10 mm padrunvõti Kuuskantvõti (5 mm) 10 mm mutrivõti TMF_RT5000&6000_User-servicing-manual.indb 226 2020-12-18 8:04:14Eesti Uksepoolsuse vahetamine Ülemine hing

1. Eemaldage ristpeakruvikeerajaga

hingekattelt üks kruvi ning avage see.

2. Tõmmake haake ja tõstke hingekatet.

3. Ühendage juhtmeühendus ülemisel hingel

lahti. ETTEVAATUST! Enne ülaltoodud toimingu läbiviimist veenduge, et olete toitejuhtme toitepesast eemaldanud.

4. Eemaldage 10 mm padrunvõtmega kaks

kuuskantpolti, mis hoiavad külmiku ülemist hinge kinni. TMF_RT5000&6000_User-servicing-manual.indb 227 2020-12-18 8:04:15Eesti

5. Eemaldage üleminge hing R/L.

ETTEVAATUST! Tööks on vaja enam kui kahte inimest. Laske ühel inimesel hoida ust, et see maha ei kukuks. TMF_RT5000&6000_User-servicing-manual.indb 228 2020-12-18 8:04:15Eesti Keskmine hing

1. Eemaldage 8 mm padrunvõtme või

ristpeakruvikeerajaga kaks kuuskantpolti, mis hoiavad kinni hinge.

2. Eemaldage ristpeakruvikeerajaga üks

kruvi hinge küljest.

3. Võtke keskmine hing külmiku ukse küljest

• Tööks on vaja enam kui kahte inimest.

• Enne ülaltoodud toimingu läbiviimist veenduge, et olete toitejuhtme toitepesast eemaldanud. TMF_RT5000&6000_User-servicing-manual.indb 229 2020-12-18 8:04:16Eesti Alumine hing

• Pange alla pehmendus, et kaitsta toote tagakülge kahjustuste eest.

• Tööks on vaja enam kui kahte inimest.

• Enne ülaltoodud toimingu läbiviimist veenduge, et olete toitejuhtme toitepesast eemaldanud.

2. Eemaldage 8 mm padrunvõtme või

4. Pärast ülemise, keskmise ja/või alumise

hinge asendamist paigaldage uuesti tagasi lahtivõtmisele vastupidises järjekorras. ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.
