MANUALE UTENTE RT38K5435S9 SAMSUNG

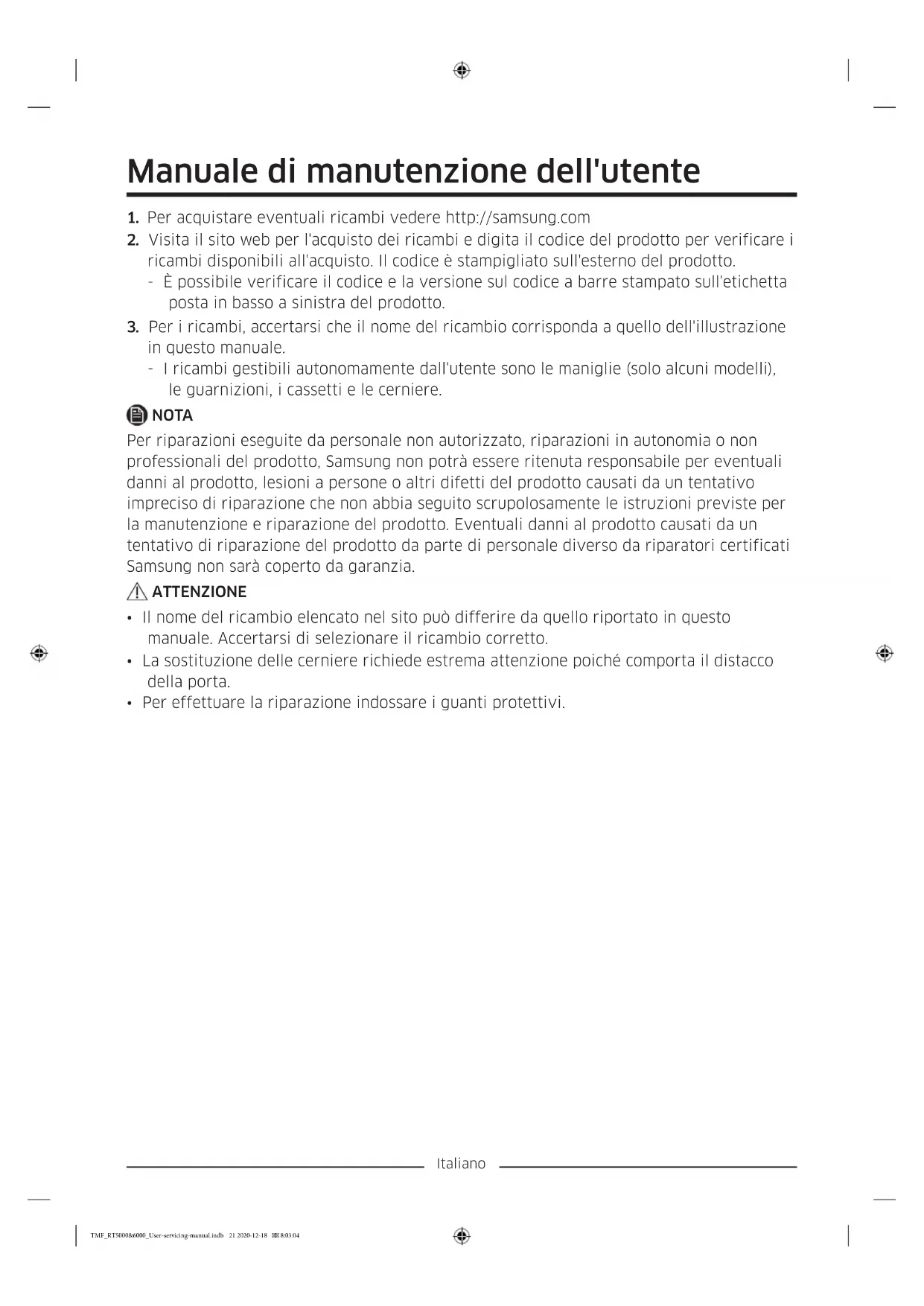

1. Per acquistare eventuali ricambi vedere http://samsung.com

2. Visita il sito web per l'acquisto dei ricambi e digita il codice del prodotto per verificare i

ricambi disponibili all'acquisto. Il codice è stampigliato sull'esterno del prodotto. - È possibile verificare il codice e la versione sul codice a barre stampato sull'etichetta posta in basso a sinistra del prodotto.

3. Per i ricambi, accertarsi che il nome del ricambio corrisponda a quello dell'illustrazione

in questo manuale. - I ricambi gestibili autonomamente dall'utente sono le maniglie (solo alcuni modelli), le guarnizioni, i cassetti e le cerniere. NOTA Per riparazioni eseguite da personale non autorizzato, riparazioni in autonomia o non professionali del prodotto, Samsung non potrà essere ritenuta responsabile per eventuali danni al prodotto, lesioni a persone o altri difetti del prodotto causati da un tentativo impreciso di riparazione che non abbia seguito scrupolosamente le istruzioni previste per la manutenzione e riparazione del prodotto. Eventuali danni al prodotto causati da un tentativo di riparazione del prodotto da parte di personale diverso da riparatori certificati Samsung non sarà coperto da garanzia. ATTENZIONE

• Il nome del ricambio elencato nel sito può differire da quello riportato in questo manuale. Accertarsi di selezionare il ricambio corretto.

• La sostituzione delle cerniere richiede estrema attenzione poiché comporta il distacco della porta.

• Per effettuare la riparazione indossare i guanti protettivi. TMF_RT5000&6000_User-servicing-manual.indb 21 2020-12-18 8:03:04Italiano Le immagini effettive e le parti dei componenti forniti del frigorifero possono variare in base al modello ed al paese di acquisto.

01 Cerniera superiore 02 Guarnizione 03 Cerniera centrale 04 Cassetto 05 Cerniera inferiore 06 Etichetta con codice a barre TMF_RT5000&6000_User-servicing-manual.indb 22 2020-12-18 8:03:04Italiano Sostituzione della maniglia ATTENZIONE

• Durante la sostituzione delle maniglia degli sportelli, prestare attenzione a non graffiare il frontale della porta.

• Premere saldamente le maniglie sui supporti. Accertarsi che non vi sia spazio tra i supporti delle maniglie e la porta.

• Nel fissaggio delle maniglie, serrare con forza le viti.

• Prima di usare il prodotto verificare che la maniglia sia fissata saldamente. Per staccare le maniglie NOTA Questa procedura si applica sia ai comparti del frigo sia a quelli del freezer. FRE Tirare la maniglia e inclinarla verticalmente. Una volta sganciata la maniglia. Tirare la maniglia a sé (vedi illustrazione). FRI ATTENZIONE

• Prestare attenzione a non graffiarla.

• Durante lo smontaggio, accertarsi che l'unità sia spenta; per rimontarla seguire la procedura in ordine inverso. TMF_RT5000&6000_User-servicing-manual.indb 23 2020-12-18 8:03:04Italiano Sostituzione della guarnizione ATTENZIONE Accertarsi di fissare saldamente la guarnizione. In caso contrario, dal frigorifero potrebbe fuoriuscire aria fredda. Per rimuovere la guarnizione (4'4'( FRE FRI

1. Estrarre i quattro angoli delle guarnizioni

del frigorifero e del freezer.

2. Estrarre il centro della guarnizione.

Sostituire la guarnizione Montare la nuova guarnizione alla porta. Accertarsi che non vi sia spazio tra la nuova guarnizione e la porta. TMF_RT5000&6000_User-servicing-manual.indb 24 2020-12-18 8:03:05Italiano Sostituire un cassetto ATTENZIONE Verificare che il cassetto sia correttamente inserito nella guida durante il montaggio. Per rimuovere il cassetto Estrarre il cassetto tirandolo verso di sé e sollevandolo leggermente verso l'alto. Per rimontare i cassetti Rimontare i cassetti seguendo l'ordine contrario seguito per la rimozione. TMF_RT5000&6000_User-servicing-manual.indb 25 2020-12-18 8:03:05Italiano Sostituzione delle cerniere Per sostituire le cerniere, rimuovere prima la porta. ATTENZIONE

• Durante la rimozione delle porte, prestare estrema attenzione poiché sono pesanti.

• Prima di sostituire le cerniere, appoggiare qualcosa di morbido o del cartone sul pavimento per evitare di graffiare la porta nell'appoggiarla.

• Poiché le cerniere devono essere maneggiate con attenzione e sostituite da due o più persone, si consiglia di chiamare un servizio di assistenza professionale.

• Rimuovendo la cerniera senza trattenere la porta, la porta potrebbe cadere e ferire qualcuno.

• Accertarsi che il perno sia saldamente fissato alla cerniera.

• Verificare che la cerniera sia fissata saldamente all'armadio.

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore. AVVERTENZA

• L'inclinazione/distensione del frigorifero richiede l'intervento minimo di due persone.

• Scollegare il cavo di alimentazione prima di invertire le porte. Strumenti necessari (non forniti) Cacciavite a croce Cacciavite piatto Chiave inglese da 11 mm Chiave a bussola da 10 mm Chiave a brugola (5 mm) Chiave inglese da 10 mm TMF_RT5000&6000_User-servicing-manual.indb 26 2020-12-18 8:03:05Italiano Inversione della porta Cerniera superiore

1. Rimuovere la vite 1 ea del coperchio della

cerniera con un cacciavite a croce (+) ed aprire.

2. Tirare i fermi e sollevare il coperchio

3. Scollegare il connettore della porta frigo.

ATTENZIONE Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.

4. Rimuovere i due dadi esagonali che

trattengono la cerniera nella parte superiore del frigorifero con una chiave da 10 mm. TMF_RT5000&6000_User-servicing-manual.indb 27 2020-12-18 8:03:06Italiano

ATTENZIONE Per effettuare l'operazione è necessario l'intervento di due persone. Una persona dovrà afferrare la porta per evintarne la caduta. TMF_RT5000&6000_User-servicing-manual.indb 28 2020-12-18 8:03:06Italiano Cerniera centrale

1. Rimuovere i due dadi esagonali che

trattengono la cerniera con una chiave da 8 mm o usando un cacciavite a croce (+).

2. Rimuovere la vite 1 ea dalla cerniera con

un cacciavite a croce (+).

3. Separare la cerniera centrale dalla porta.

• Per effettuare l'operazione è necessario l'intervento di due persone.

• Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra. TMF_RT5000&6000_User-servicing-manual.indb 29 2020-12-18 8:03:06Italiano Cerniera inferiore

1. Sdraiare l'apparecchio (vedi illustrazione).

• Sdraiare l'apparecchio su un panno morbido in modo da proteggerlo da eventuali danni.

• Per effettuare l'operazione è necessario l'intervento di due persone.

• Accertarsi di scollegare il cavo di alimentazione prima di eseguire l'operazione sopra.

2. Rimuovere i tre dadi esagonali che

trattengono la cerniera con una chiave a bussola da 8 mm o usando un cacciavite a croce (+).

3. Rimuovere la cerniera inferiore.

4. Rimontare seguendo l'ordine opposto

dopo aver sostituito le cerniere superiore, centrale ed/o inferiore. ATTENZIONE

• Assicurarsi che i connettori siano collegati correttamente.

• Prestare attenzione a non danneggiare i fili elettrici nel fissare il coperchio superiore. TMF_RT5000&6000_User-servicing-manual.indb 30 2020-12-18 8:03:07Deutsch Servicehandbuch für Benutzer
