ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RT38K5435S9 SAMSUNG

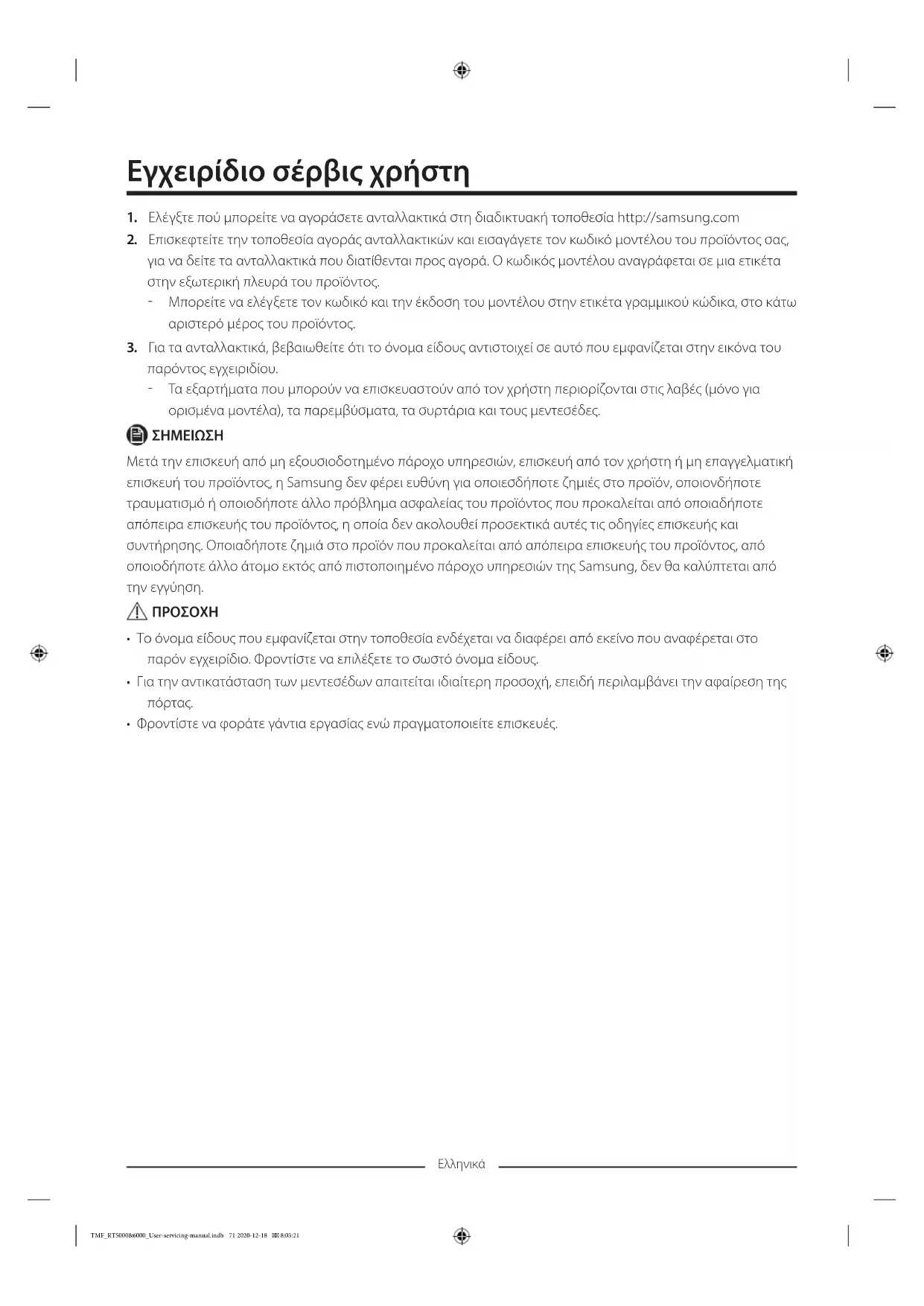

1. Ελέγξτε πού μπορείτε να αγοράσετε ανταλλακτικά στη διαδικτυακή τοποθεσία http://samsung.com

2. Επισκεφτείτε την τοποθεσία αγοράς ανταλλακτικών και εισαγάγετε τον κωδικό μοντέλου του προϊόντος σας,

για να δείτε τα ανταλλακτικά που διατίθενται προς αγορά. Ο κωδικός μοντέλου αναγράφεται σε μια ετικέτα στην εξωτερική πλευρά του προϊόντος. - Μπορείτε να ελέγξετε τον κωδικό και την έκδοση του μοντέλου στην ετικέτα γραμμικού κώδικα, στο κάτω αριστερό μέρος του προϊόντος.

3. Για τα ανταλλακτικά, βεβαιωθείτε ότι το όνομα είδους αντιστοιχεί σε αυτό που εμφανίζεται στην εικόνα του

παρόντος εγχειριδίου. - Τα εξαρτήματα που μπορούν να επισκευαστούν από τον χρήστη περιορίζονται στις λαβές (μόνο για ορισμένα μοντέλα), τα παρεμβύσματα, τα συρτάρια και τους μεντεσέδες.

Μετά την επισκευή από μη εξουσιοδοτημένο πάροχο υπηρεσιών, επισκευή από τον χρήστη ή μη επαγγελματική επισκευή του προϊόντος, η Samsung δεν φέρει ευθύνη για οποιεσδήποτε ζημιές στο προϊόν, οποιονδήποτε τραυματισμό ή οποιοδήποτε άλλο πρόβλημα ασφαλείας του προϊόντος που προκαλείται από οποιαδήποτε απόπειρα επισκευής του προϊόντος, η οποία δεν ακολουθεί προσεκτικά αυτές τις οδηγίες επισκευής και συντήρησης. Οποιαδήποτε ζημιά στο προϊόν που προκαλείται από απόπειρα επισκευής του προϊόντος, από οποιοδήποτε άλλο άτομο εκτός από πιστοποιημένο πάροχο υπηρεσιών της Samsung, δεν θα καλύπτεται από την εγγύηση.

• Το όνομα είδους που εμφανίζεται στην τοποθεσία ενδέχεται να διαφέρει από εκείνο που αναφέρεται στο παρόν εγχειρίδιο. Φροντίστε να επιλέξετε το σωστό όνομα είδους.

• Για την αντικατάσταση των μεντεσέδων απαιτείται ιδιαίτερη προσοχή, επειδή περιλαμβάνει την αφαίρεση της

• Φροντίστε να φοράτε γάντια εργασίας ενώ πραγματοποιείτε επισκευές. TMF_RT5000&6000_User-servicing-manual.indb 71 2020-12-18 8:03:21Ελληνικά Η πραγματική εμφάνιση και τα παρεχόμενα εξαρτήματα του ψυγείου ενδέχεται να διαφέρουν, ανάλογα με το μοντέλο και τη χώρα.

01 Επάνω μεντεσές 02 Παρέμβυσμα 03 Μεσαίος μεντεσές 04 Συρτάρι 05 Κάτω μεντεσές 06 Ετικέτα γραμμικού κώδικα TMF_RT5000&6000_User-servicing-manual.indb 72 2020-12-18 8:03:21Ελληνικά Αντικατάσταση λαβής

• Όταν αντικαθιστάτε τη λαβή της πόρτας, προσέχετε να μη γρατσουνίσετε το μπροστινό μέρος τη πόρτας.

• Πιέστε σταθερά τις λαβές στα υποστηρίγματα. Βεβαιωθείτε ότι δεν υπάρχει κενό ανάμεσα στα υποστηρίγματα και την πόρτα.

• Σφίξτε καλά τις βίδες όταν προσαρτάτε τη λαβή.

• Βεβαιωθείτε ότι η λαβή είναι προσαρτημένη σταθερά προτού χρησιμοποιήσετε το προϊόν. Για να αποσπάσετε τις λαβές

Αυτή η διαδικασία ισχύει τόσο για τον θάλαμο ψυγείου όσο και για τον θάλαμο καταψύκτη.

Τραβήξτε προς τα έξω τη λαβή και πιέστε την κατακόρυφα. Όταν η λαβή ελευθερωθεί από την ασφάλεια: Τραβήξτε τη λαβή προς το μέρος σας (ανατρέξτε στην εικόνα).

• Προσέχετε να μην τη γρατσουνίσετε.

• Βεβαιωθείτε ότι η μονάδα είναι απενεργοποιημένη κατά την αποσυναρμολόγηση. Για τη συναρμολόγηση, ακολουθήστε τα βήματα με την αντίστροφη σειρά. TMF_RT5000&6000_User-servicing-manual.indb 73 2020-12-18 8:03:22Ελληνικά Αντικατάσταση παρεμβύσματος

Φροντίστε να προσαρτήσετε σταθερά το παρέμβυσμα. Διαφορετικά, ενδέχεται να διαρρεύσει κρύος αέρας από

Για να αφαιρέσετε το παρέμβυσμα (4'4'(

1. Τραβήξτε τις 4 γωνίες του παρεμβύσματος του

ψυγείου και του καταψύκτη.

2. Τραβήξτε το κέντρο του παρεμβύσματος.

Για να αντικαταστήσετε το παρέμβυσμα Προσαρτήστε ένα νέο παρέμβυσμα στην πόρτα του ψυγείου. Βεβαιωθείτε ότι δεν υπάρχει κενό ανάμεσα στο νέο παρέμβυσμα και την πόρτα. TMF_RT5000&6000_User-servicing-manual.indb 74 2020-12-18 8:03:22Ελληνικά Αντικατάσταση συρταριού

Βεβαιωθείτε ότι το συρτάρι έχει εισαχθεί σωστά στη ράγα κατά την τοποθέτηση. Για να αφαιρέσετε το συρτάρι Αφαιρέστε το συρτάρι τραβώντας το τμήμα με τα ροδάκια και ανασηκώνοντάς το. Για να επανατοποθετήσετε τα συρτάρια Για να επανατοποθετήσετε τα συρτάρια, ακολουθήστε τα αντίστοιχα βήματα αφαίρεσης με την αντίστροφη

TMF_RT5000&6000_User-servicing-manual.indb 75 2020-12-18 8:03:22Ελληνικά Αντικατάσταση μεντεσέ Για να αντικαταστήσετε τους μεντεσέδες, πρέπει πρώτα να αφαιρέσετε τις πόρτες.

• Όταν αφαιρείτε τις πόρτες, να είστε ιδιαίτερα προσεκτικοί επειδή οι πόρτες είναι βαριές.

• Προτού αντικαταστήσετε τους μεντεσέδες, τοποθετήστε ένα μαλακό υλικό όπως χαρτόνι στο δάπεδο, για να αποτρέψετε την πρόκληση γρατσουνιών στις πόρτες όταν τις τοποθετήσετε στο δάπεδο.

• Επειδή οι μεντεσέδες χρειάζονται προσεκτικό χειρισμό και πρέπει να αντικατασταθούν από δύο ή περισσότερα άτομα, συνιστούμε να ζητήσετε επαγγελματική τεχνική υποστήριξη.

• Αν αφαιρέσετε τον μεντεσέ χωρίς να συγκρατείτε την πόρτα, η πόρτα ενδέχεται να πέσει και να προκαλέσει τραυματισμό.

• Βεβαιωθείτε ότι ο άξονας είναι στερεωμένος σταθερά στον μεντεσέ.

• Βεβαιωθείτε ότι ο μεντεσές είναι προσαρτημένος σταθερά στον θάλαμο.

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά.

• Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ

• Για να γείρετε/ακουμπήσετε κάτω το ψυγείο, απαιτούνται τουλάχιστον 2 άτομα.

• Αποσυνδέστε το καλώδιο ρεύματος προτού αντιστρέψετε τις πόρτες. Απαιτούμενα εργαλεία (δεν παρέχονται) Κατσαβίδι Phillips Κατσαβίδι με επίπεδη κεφαλή Κλειδί 11 mm Καστάνια 10 mm Κλειδί Allen (5 mm) Κλειδί 10 mm TMF_RT5000&6000_User-servicing-manual.indb 76 2020-12-18 8:03:23Ελληνικά Αντιστροφή της πόρτας Επάνω μεντεσές

1. Αφαιρέστε τη 1 βίδα του καλύμματος μεντεσέ με το

κατσαβίδι (+) και ανοίξτε το.

2. Τραβήξτε τα άγκιστρα και ανασηκώστε το κάλυμμα

3. Αποσυνδέστε τον σύνδεσμο καλωδίου από τον

Φροντίστε να αποσυνδέσετε το καλώδιο ρεύματος προτού εκτελέσετε την παραπάνω ενέργεια.

4. Αφαιρέστε τα 2 εξαγωνικά μπουλόνια που

συγκρατούν τον μεντεσέ στο επάνω μέρος του ψυγείου με την καστάνια 10 mm. TMF_RT5000&6000_User-servicing-manual.indb 77 2020-12-18 8:03:23Ελληνικά

5. Αφαιρέστε τον αριστερό και τον δεξιό επάνω

6. Αφαιρέστε την πόρτα.

Αυτή η εργασία πρέπει να εκτελεστεί με περισσότερα από 2 άτομα. Το ένα άτομο πρέπει να κρατά την πόρτα για να μην πέσει. TMF_RT5000&6000_User-servicing-manual.indb 78 2020-12-18 8:03:24Ελληνικά Μεσαίος μεντεσές

1. Αφαιρέστε τα 2 εξαγωνικά μπουλόνια που

συγκρατούν τον μεντεσέ με την καστάνια 8 mm ή χρησιμοποιώντας το κατσαβίδι (+).

2. Αφαιρέστε τη 1 βίδα του μεντεσέ με το κατσαβίδι

3. Αφαιρέστε τον μεσαίο μεντεσέ από το επάνω μέρος

της πόρτας του ψυγείου.

• Αυτή η εργασία πρέπει να εκτελεστεί με περισσότερα από 2 άτομα.

• Φροντίστε να αποσυνδέσετε το καλώδιο ρεύματος προτού εκτελέσετε την παραπάνω ενέργεια. TMF_RT5000&6000_User-servicing-manual.indb 79 2020-12-18 8:03:24Ελληνικά Κάτω μεντεσές

1. Τοποθετήστε το προϊόν σε οριζόντια θέση

(ανατρέξτε στην εικόνα).

• Πρέπει να τοποθετήσετε ένα μαλακό υλικό κάτω από το προϊόν, για να προστατεύσετε το πίσω μέρος του από ζημιά.

• Αυτή η εργασία πρέπει να εκτελεστεί με περισσότερα από 2 άτομα.

• Φροντίστε να αποσυνδέσετε το καλώδιο ρεύματος προτού εκτελέσετε την παραπάνω ενέργεια.

2. Αφαιρέστε τα 3 εξαγωνικά μπουλόνια που

συγκρατούν τον μεντεσέ με την καστάνια 8 mm ή χρησιμοποιώντας το κατσαβίδι (+).

3. Αφαιρέστε τον κάτω μεντεσέ.

4. Συναρμολογήστε εφαρμόζοντας την αντίστροφη

διαδικασία σε σχέση με την αποσυναρμολόγηση, αφού αντικαταστήσετε τον επάνω, τον μεσαίο ή/και τον κάτω μεντεσέ.

• Βεβαιωθείτε ότι οι σύνδεσμοι καλωδίων είναι συνδεδεμένοι σωστά.

• Προσέχετε να μην προκαλέσετε ζημιά στα καλώδια όταν στερεώνετε το επάνω κάλυμμα. TMF_RT5000&6000_User-servicing-manual.indb 80 2020-12-18 8:03:25Svenska Serviceanvisningar för användare
