MANUAL DE UTILIZARE RT38K5435S9 SAMSUNG

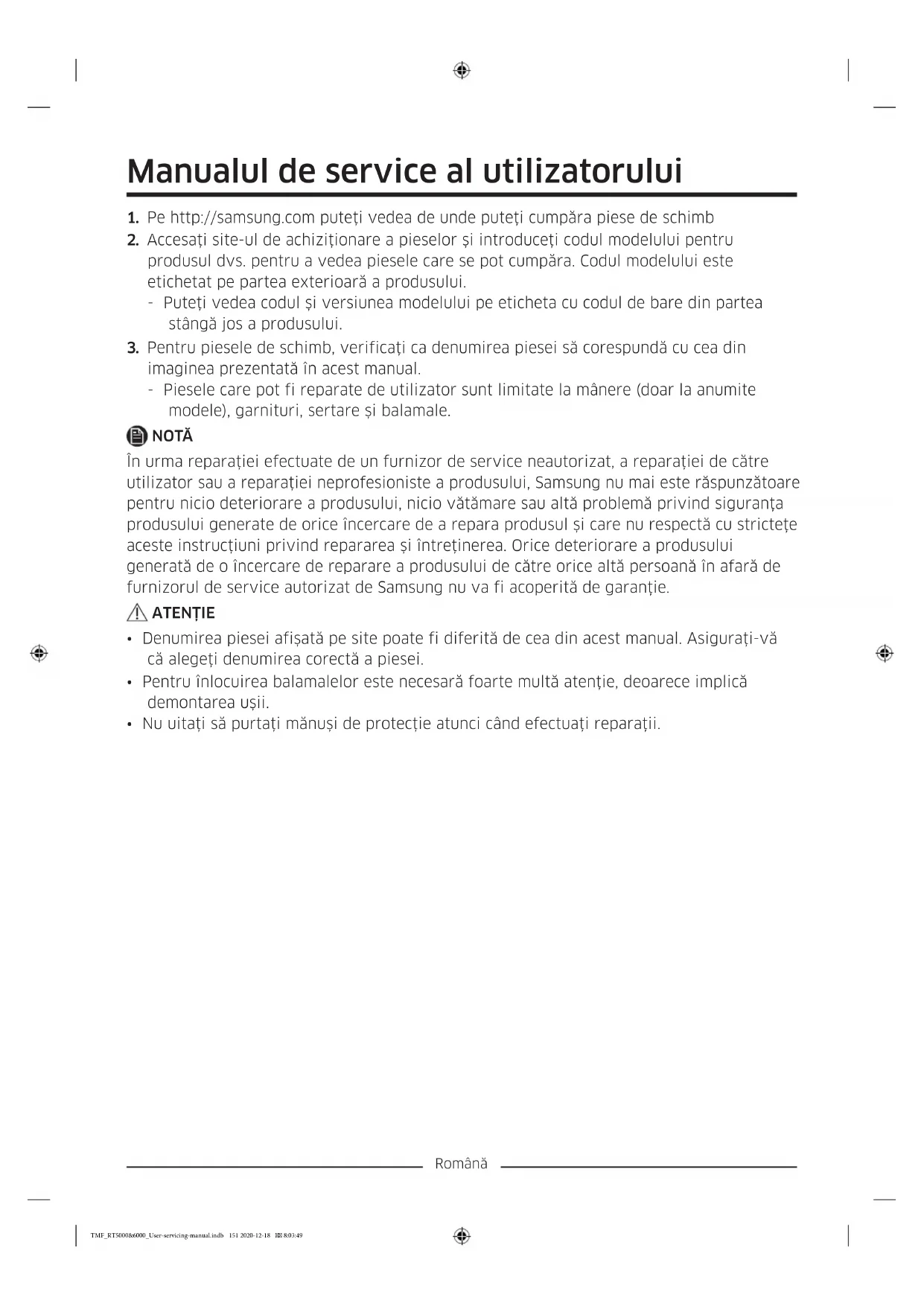

1. Pe http://samsung.com puteţi vedea de unde puteţi cumpăra piese de schimb

2. Accesaţi site-ul de achiziţionare a pieselor şi introduceţi codul modelului pentru

produsul dvs. pentru a vedea piesele care se pot cumpăra. Codul modelului este etichetat pe partea exterioară a produsului. - Puteţi vedea codul şi versiunea modelului pe eticheta cu codul de bare din partea stângă jos a produsului.

3. Pentru piesele de schimb, verificaţi ca denumirea piesei să corespundă cu cea din

imaginea prezentată în acest manual. - Piesele care pot fi reparate de utilizator sunt limitate la mânere (doar la anumite modele), garnituri, sertare şi balamale. NOTĂ În urma reparaţiei efectuate de un furnizor de service neautorizat, a reparaţiei de către utilizator sau a reparaţiei neprofesioniste a produsului, Samsung nu mai este răspunzătoare pentru nicio deteriorare a produsului, nicio vătămare sau altă problemă privind siguranţa produsului generate de orice încercare de a repara produsul şi care nu respectă cu stricteţe aceste instrucţiuni privind repararea şi întreţinerea. Orice deteriorare a produsului generată de o încercare de reparare a produsului de către orice altă persoană în afară de furnizorul de service autorizat de Samsung nu va fi acoperită de garanţie. ATENŢIE

• Denumirea piesei afişată pe site poate fi diferită de cea din acest manual. Asiguraţi-vă că alegeţi denumirea corectă a piesei.

• Pentru înlocuirea balamalelor este necesară foarte multă atenţie, deoarece implică demontarea uşii.

• Nu uitaţi să purtaţi mănuşi de protecţie atunci când efectuaţi reparaţii. TMF_RT5000&6000_User-servicing-manual.indb 151 2020-12-18 8:03:49Română Imaginea efectivă şi piesele furnizate ale frigiderului pot diferi, în funcţie de model şi de ţară.

01 Balamaua superioară 02 Garnitură 03 Balamaua mijlocie 04 Sertar 05 Balamaua inferioară 06 Etichetă cu codul de bare TMF_RT5000&6000_User-servicing-manual.indb 152 2020-12-18 8:03:49Română Înlocuirea mânerului ATENŢIE

• Atunci când înlocuiţi mânerul uşii, fiţi atenţi să nu zgâriaţi partea frontală a uşii.

• Apăsaţi ferm mânerele în suporturi. Asiguraţi-vă că nu există spaţiu între suporturi şi uşă.

• Strângeţi bine şuruburile atunci când prindeţi mânerul.

• Verificaţi mânerul să fie bine prins înainte de a utiliza produsul. Pentru a demonta mânerele NOTĂ Această procedură se aplică atât frigiderelor cât şi congelatoarelor. FRE Trageţi mânerul şi loviţi mânerul vertical. Când mânerul este eliberat din încuietoare. Pentru a trage mânerul spre dvs. (Consultaţi imaginea) REF ATENŢIE

• Atenţie să nu zgâriaţi.

• Când dezasamblaţi, asiguraţi-vă că unitatea e oprită dacă doriţi să efectuaţi asamblarea în ordine inversă. TMF_RT5000&6000_User-servicing-manual.indb 153 2020-12-18 8:03:49Română Înlocuirea garniturii ATENŢIE Asiguraţi-vă că fixaţi bine garnitura. În mod contrar, se poate pierde aerul rece din frigider. Pentru a scoate garnitura (4'4'( FRE REF

2. Trageţi de centrul garniturii.

Pentru a înlocui garnitura Prindeţi o garnitură nouă la uşa frigiderului. Asiguraţi-vă că nu există spaţiu între garnitura nouă şi uşă. TMF_RT5000&6000_User-servicing-manual.indb 154 2020-12-18 8:03:50Română Înlocuirea sertarului ATENŢIE Verificaţi sertarul să fie introdus corect în şină în timpul asamblării. Pentru a scoate sertarul Scoateţi sertarul trăgând partea cu role şi ridicându-l. Pentru a remonta sertarele Remontarea sertarelor se face în ordine inversă faţă de paşii pentru scoatere. TMF_RT5000&6000_User-servicing-manual.indb 155 2020-12-18 8:03:50Română Înlocuirea balamalei Pentru a înlocui balamalele, trebuie mai întâi să scoateţi uşile. ATENŢIE

• Când scoateţi uşile, fiţi foarte atenţi, deoarece uşile sunt grele.

• Înainte de a înlocui balamalele, puneţi un covoraş moale sau un carton pe podea pentru a împiedica zgârierea uşii atunci când aşezaţi uşile pe jos.

• Deoarece balamalele trebuie manevrate cu grijă şi înlocuite de două sau mai multe persoane, vă recomandăm să apelaţi la un service tehnic profesionist.

• Dacă scoateţi balamaua fără a ţine uşa, aceasta poate să cadă şi să cauzeze vătămare corporală.

• Asiguraţi-vă că axul este bine strâns pe balama.

• Verificaţi ca balamaua să fie bine prinsă pe cadru.

• Asiguraţi-vă că sunt conectaţi corect conectorii cu fir.

• Aveţi grijă să nu deterioraţi firele când fixaţi capacul superior. AVERTIZARE

• Înclinarea/aşezarea frigiderului necesită minimum 2 persoane.

capacului cu ajutorul unei şurubelniţe (+) şi deschideţi.

2. Trageţi cârligele şi ridicaţi balamaua

3. Deconectaţi conectori cu fir de pe

balamaua de sus. ATENŢIE Aveţi grijă să deconectaţi cablul de alimentare de la priză înainte de a efectua operaţiunea de mai sus.

4. Scoateţi cele 2 şuruburi cu cap hexagonal

care fixează balamaua în partea superioară a frigiderului cu ajutorul cheii tubulare de 10 mm. TMF_RT5000&6000_User-servicing-manual.indb 157 2020-12-18 8:03:51Română

5. Scoateţi balamaua superioară D/S.

ATENŢIE Trebuie să lucreze mai mult de 2 persoane. O persoană să ţină uşa ca să nu cadă. TMF_RT5000&6000_User-servicing-manual.indb 158 2020-12-18 8:03:51Română Balamaua mijlocie

1. Scoateţi cele 2 bolţuri cu cap hexagonal

care fixează balamaua cu cheia tubulară de 8 mm sau cu ajutorul şurubelniţei (+).

2. Scoateţi şurubul (1x) de la balama cu

ajutorul unei şurubelniţe (+).

• Trebuie să lucreze mai mult de 2 persoane.

• Aveţi grijă să deconectaţi cablul de alimentare de la priză înainte de a efectua operaţiunea de mai sus. TMF_RT5000&6000_User-servicing-manual.indb 159 2020-12-18 8:03:52Română Balamaua inferioară

• Trebuie să aibă o plăcuţă dedesubt pentru a proteja partea din spate a produsului de o eventuală deteriorare.

• Trebuie să lucreze mai mult de 2 persoane.

• Aveţi grijă să deconectaţi cablul de alimentare de la priză înainte de a efectua operaţiunea de mai sus.

2. Scoateţi cele 3 bolţuri cu cap hexagonal

care fixează balamaua cu cheia tubulară de 8 mm sau cu ajutorul şurubelniţei (+).

3. Scoateţi balamaua inferioară.

4. Reasamblaţi în ordine inversă

dezasamblării după ce înlocuiţi balamaua superioară, mijlocie şi/sau inferioară. ATENŢIE

• Asiguraţi-vă că sunt conectaţi corect conectorii cu fir.
