KÄYTTÖOHJE RT38K5435S9 SAMSUNG

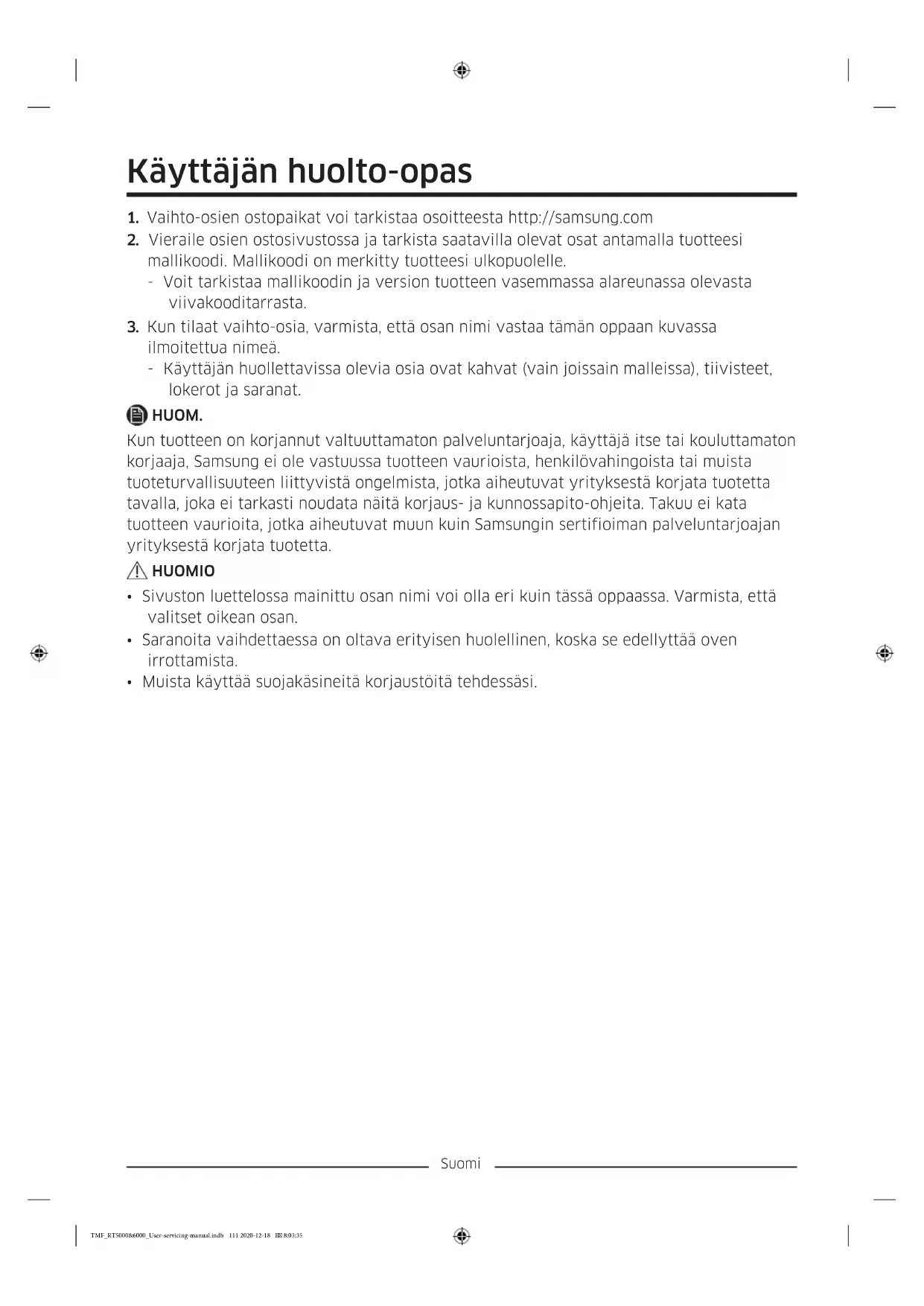

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com

2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi

mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle. - Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.

3. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa

ilmoitettua nimeä. - Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat. HUOM. Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertifioiman palveluntarjoajan yrityksestä korjata tuotetta. HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.

• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.

• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi. TMF_RT5000&6000_User-servicing-manual.indb 111 2020-12-18 8:03:35Suomi Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

• Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.

• Paina kahvat tiiviisti kiinni tukiinsa. Varmista, että tukien ja oven väliin ei jää rakoa.

• Kiristä ruuvit tiukasti, kun kiinnität kahvaa.

• Varmista kahvan tiukkuus, ennen kuin käytät tuotetta. Kahvojen irrottaminen HUOM. Ohjeet koskevat sekä jääkaappi- että pakastinpuolta. PAKASTIN Vedä kahva pois ja pidä sitä pystysuorassa. Kun kahva vapautuu lukosta, Vedä sitä itseesi päin (Katso kuvaa) JÄÄKAAPPI HUOMIO

• Varo naarmuttamasta.

• Varmista irrottaessasi, että laite on kytketty pois päältä. Jos haluat asentaa, noudata päinvastaista järjestystä. TMF_RT5000&6000_User-servicing-manual.indb 113 2020-12-18 8:03:35Suomi Tiivisteen vaihto HUOMIO Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa. Tiivisteen irrottaminen (4'4'( PAKASTIN JÄÄKAAPPI

1. Vedä 4 tiivistenurkkaa sekä jääkaapista

2. Vedä tiivisteen keskeltä.

Tiivisteen asettaminen paikalleen Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa. TMF_RT5000&6000_User-servicing-manual.indb 114 2020-12-18 8:03:36Suomi Lokeron vaihto HUOMIO Aseta lokero huolellisesti kiskoille kokoamisen aikana. Lokeron poistaminen Irrota laatikko vetämällä sitä ulospäin ja nostamalla ylöspäin. Lokeron asettaminen paikalleen Lokerot asetetaan paikalleen suorittamalla poistovaiheet päinvastaisessa järjestyksessä. TMF_RT5000&6000_User-servicing-manual.indb 115 2020-12-18 8:03:36Suomi Saranan vaihto Ovet on irrotettava ennen saranoiden vaihtamista. HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.

• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.

• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.

• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.

• Varmista, että tappi on kiristetty saranaan tiukasti.

• Tarkista, että sarana on tiukasti kiinni kaapissa.

• Varmista, että johtoliittimet on liitetty oikein.

• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta. VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.

• Irrota virtajohto ennen kätisyyden vaihtamista. Tarvittavat työkalut (eivät sisälly toimitukseen) Ristipääruuvimeisseli Tasapäinen ruuvimeisseli 11 mm ruuviavain 10 mm hylsyavain Kuusiokoloavain (5 mm) 10 mm ruuviavain TMF_RT5000&6000_User-servicing-manual.indb 116 2020-12-18 8:03:36Suomi Oven kätisyyden vaihtaminen Sarana, ylä

1. Irrota 1 saranasuojuksen ruuvia (+)

ruuvimeisselillä ja avaa.

2. Vedä koukuista ja nosta saranasuojusta.

3. Irrota johtoliitin yläsaranasta.

HUOMIO Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista.

4. Irrota 10 mm hylsyavaimella

2 kuusiopulttia, jotka pitävät saranaa jääkaapin yläosassa. TMF_RT5000&6000_User-servicing-manual.indb 117 2020-12-18 8:03:37Suomi

5. Poista sarana, ylä O/V.

HUOMIO Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä. Toinen henkilö pitää ovea estäen sitä putoamasta. TMF_RT5000&6000_User-servicing-manual.indb 118 2020-12-18 8:03:37Suomi Sarana, keski

1. Irrota 8 mm (+) hylsyavaimella

2 kuusiopulttia, jotka pitävät saranaa.

3. Irrota keskisarana jääkaapin ovesta.

• Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä.

• Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista. TMF_RT5000&6000_User-servicing-manual.indb 119 2020-12-18 8:03:38Suomi Sarana, ala

1. Laske tuote alas (katso kuvaa).

• Laita pehmuste alle suojataksesi tuotteen takaosaa vaurioitumasta.

• Työn suorittamiseen tarvitaan enemmän kuin 2 henkilöä.

• Irrota virtajohto pistorasiasta ennen edellä olevan työn suorittamista.

2. Irrota 8 mm hylsyavaimella tai

käyttämällä (+) ruuvimeisseliä 3 kuusiopulttia, jotka pitävät saranaa.

3. Poista alasarana.

4. Kun olet vaihtanut ylä-, keski- ja/tai

alasaranan, kokoa osat purkuohjeiden mukaan mutta päinvastaisessa järjestyksessä. HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.
