med en (+) skruvmejsel.

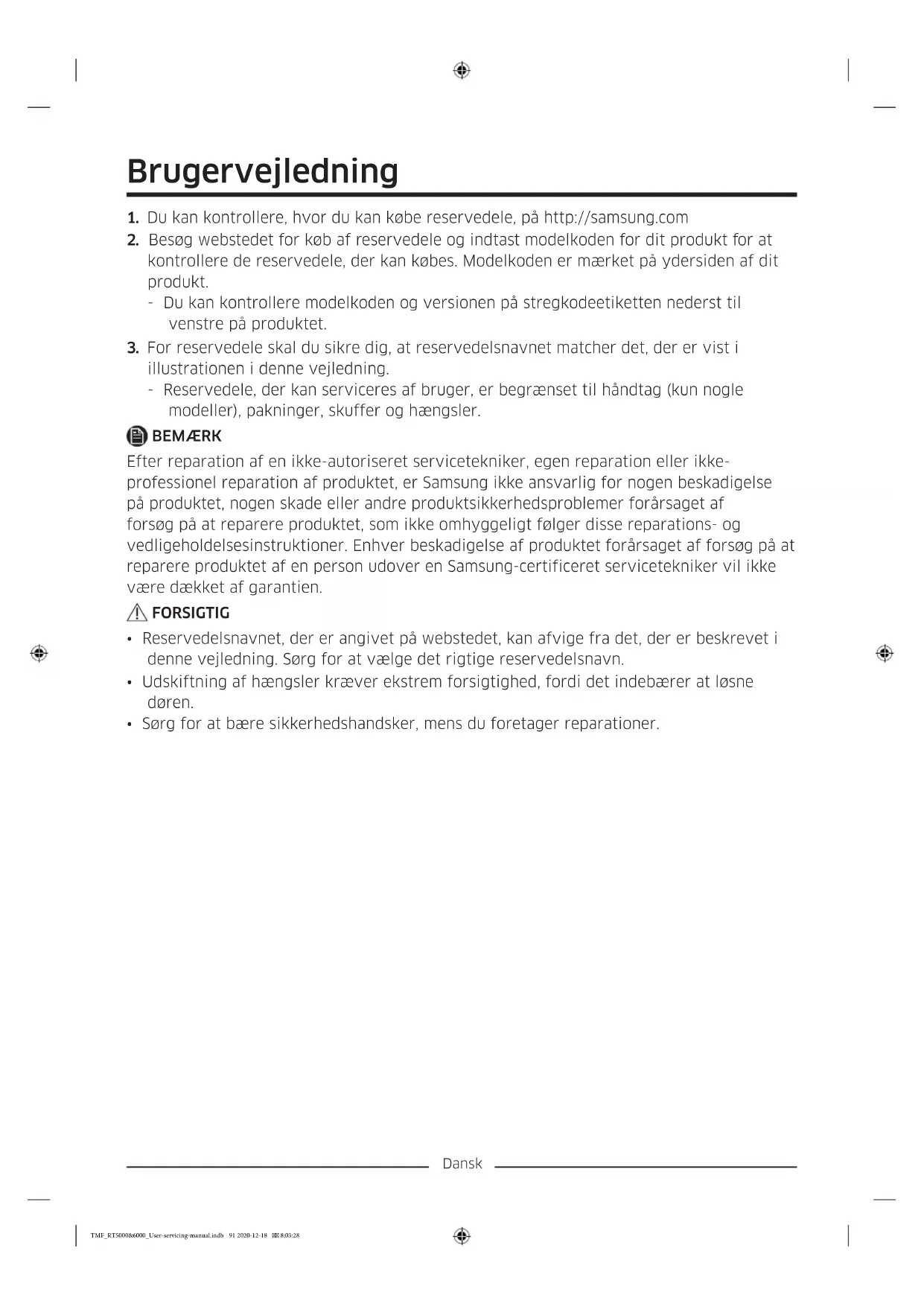

1. Du kan kontrollere, hvor du kan købe reservedele, på http://samsung.com

2. Besøg webstedet for køb af reservedele og indtast modelkoden for dit produkt for at

kontrollere de reservedele, der kan købes. Modelkoden er mærket på ydersiden af dit produkt. - Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til venstre på produktet.

3. For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i

illustrationen i denne vejledning. - Reservedele, der kan serviceres af bruger, er begrænset til håndtag (kun nogle modeller), pakninger, skuffer og hængsler. BEMÆRK Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikke- professionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse på produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at reparere produktet af en person udover en Samsung-certificeret servicetekniker vil ikke være dækket af garantien. FORSIGTIG

• Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.

• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne døren.

• Sørg for at bære sikkerhedshandsker, mens du foretager reparationer. TMF_RT5000&6000_User-servicing-manual.indb 91 2020-12-18 8:03:28Dansk Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model og land.

01 Øverste hængsel: 02 Pakning 03 Midterste hængsel 04 Skuffe 05 Nederste hængsel 06 Stregkodeetiket TMF_RT5000&6000_User-servicing-manual.indb 92 2020-12-18 8:03:28Dansk Udskiftning af håndtag FORSIGTIG

• Når du udskifter dørhåndtaget, skal du passe på ikke at ridse fronten på døren.

• Pres på håndtagene ved fødderne. Sørg for, at der ikke er noget mellemrum mellem fødderne og døren.

• Skru skruerne godt fast, når du fastgør håndtaget.

• Kontrollér, at håndtaget sidder godt fast, før du bruger produktet. Sådan afmonteres håndtagene BEMÆRK Denne procedure gælder for både køleskabs- og fryserrummet. FRYSER Træk håndtaget ud og slå på håndtaget i en lodret vinkel. Når håndtaget er løsnet fra låsen. Sådan trækker du håndtaget ud mod dig (se billede) KØLESKAB FORSIGTIG

• Pas på, at du ikke laver ridser

• Når du afmontere, skal du sikre dig, at enheden er slukket. Ønsker du at montere, følg instruktionerne i omvendt rækkefølge. TMF_RT5000&6000_User-servicing-manual.indb 93 2020-12-18 8:03:29Dansk Udskiftning af pakning FORSIGTIG Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække. Sådan fjernes pakningen (4'4'( FRYSER KØLESKAB

1. Træk i pakningens 4 hjørner, gælder for

2. Træk i midten af pakningen.

Sådan udskiftes pakningen Fastgør en ny pakning til køleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren. TMF_RT5000&6000_User-servicing-manual.indb 94 2020-12-18 8:03:29Dansk Udskiftning af skuffe FORSIGTIG Kontrollér, at skuffen er indsat korrekt i skinnen under samlingen. Sådan fjernes skuffen Fjern skuffen ved at trække i rullelejedelen og løfte den op. Sådan monteres skufferne igen Genmontering af skufferne følger den omvendte rækkefølge af deres respektive fjernelsestrin. TMF_RT5000&6000_User-servicing-manual.indb 95 2020-12-18 8:03:29Dansk Udskiftning af hængsel For at udskifte hængslerne skal du først fjerne dørene. FORSIGTIG

• Når du fjerner dørene, skal du være meget forsigtig, da dørene er tunge.

• Før du udskifter hængslerne, skal du lægge en blød underlag såsom pap på gulvet for at forhindre ridser på døren, når du sætter dørene ned.

• Da hængslerne skal håndteres forsigtigt og udskiftes af to eller flere personer, anbefaler vi dig at ringe efter professionel teknisk service.

• Hvis du fjerner hængslet uden at holde døren, kan døren falde ned og forårsage skader.

• Sørg for, at akslen er strammet ordentligt på hængslet.

• Kontrollér, at hængslet er ordentligt fastgjort til kabinettet.

• Sørg for, at ledningsstikkene er korrekt tilsluttede.

• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet. ADVARSEL

• At vippe/lægge køleskabet ned kræver mindst to personer.

• Tag strømstikket ud af køleskabet, før du vender dørene. Nødvendige værktøjer (medfølger ikke) Phillips-skruetrækker Skruetrækker med lige kærv 11 mm skruenøgle 10 mm topnøgle Unbrakonøgle (5 mm) 10 mm skruenøgle TMF_RT5000&6000_User-servicing-manual.indb 96 2020-12-18 8:03:30Dansk Vending af døren Øverste hængsel:

1. Fjern 1 skrue i hængslets dæksel med (+)

skruetrækkeren, og åben.

2. Træk i krogene og løft hængslets dæksel

3. Afbryd ledningsstikket på det øverste

hængsel. FORSIGTIG Sørg for at tage strømledningen ud af stikkontakten, før du udfører ovenstående operation.

4. Fjern de 2 sekskantede bolte, som

fastholder hængslet øverst i køleskabet med en 10mm topnøgle. TMF_RT5000&6000_User-servicing-manual.indb 97 2020-12-18 8:03:30Dansk

5. Fjern øverste hængsel H/V.

FORSIGTIG Dette arbejde skal udføres af mere end 2 personer. En person skal holde døren, så den ikke falder ned. TMF_RT5000&6000_User-servicing-manual.indb 98 2020-12-18 8:03:30Dansk Midterste hængsel

1. Fjern de 2 sekskantede bolte, som holder

hængslet, med en 8 mm topnøgle eller brug en (+) skruetrækker.

2. Fjern 1 skrue i hængslet med (+)

3. Afmonter det midterste hængsel fra

døren. Se instruktioner for øverste hængsel. FORSIGTIG

• Dette arbejde skal udføres af mere end 2 personer.

• Sørg for at tage strømledningen ud af stikkontakten, før du udfører ovenstående operation. TMF_RT5000&6000_User-servicing-manual.indb 99 2020-12-18 8:03:31Dansk Nederste hængsel

1. Læg produktet ned (Se billede).

• Det er nødvendigt at lægge en pude under for at beskytte bagsiden af produktet mod skader.

• Dette arbejde skal udføres af mere end 2 personer.

• Sørg for at tage strømledningen ud af stikkontakten, før du udfører ovenstående operation.

2. Fjern de 3 sekskantede bolte, som holder

hængslet, med en 8 mm topnøgle eller brug en (+) skruetrækker.

3. Fjern nederste hængsel.

4. Genmontér i den modsatte rækkefølge

for afmontering efter udskiftning af det øverste, midterste og/eller nederste hængsel. FORSIGTIG

• Sørg for, at ledningsstikkene er korrekt tilsluttede.

• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet TMF_RT5000&6000_User-servicing-manual.indb 100 2020-12-18 8:03:31Norsk Brukerhåndbok
