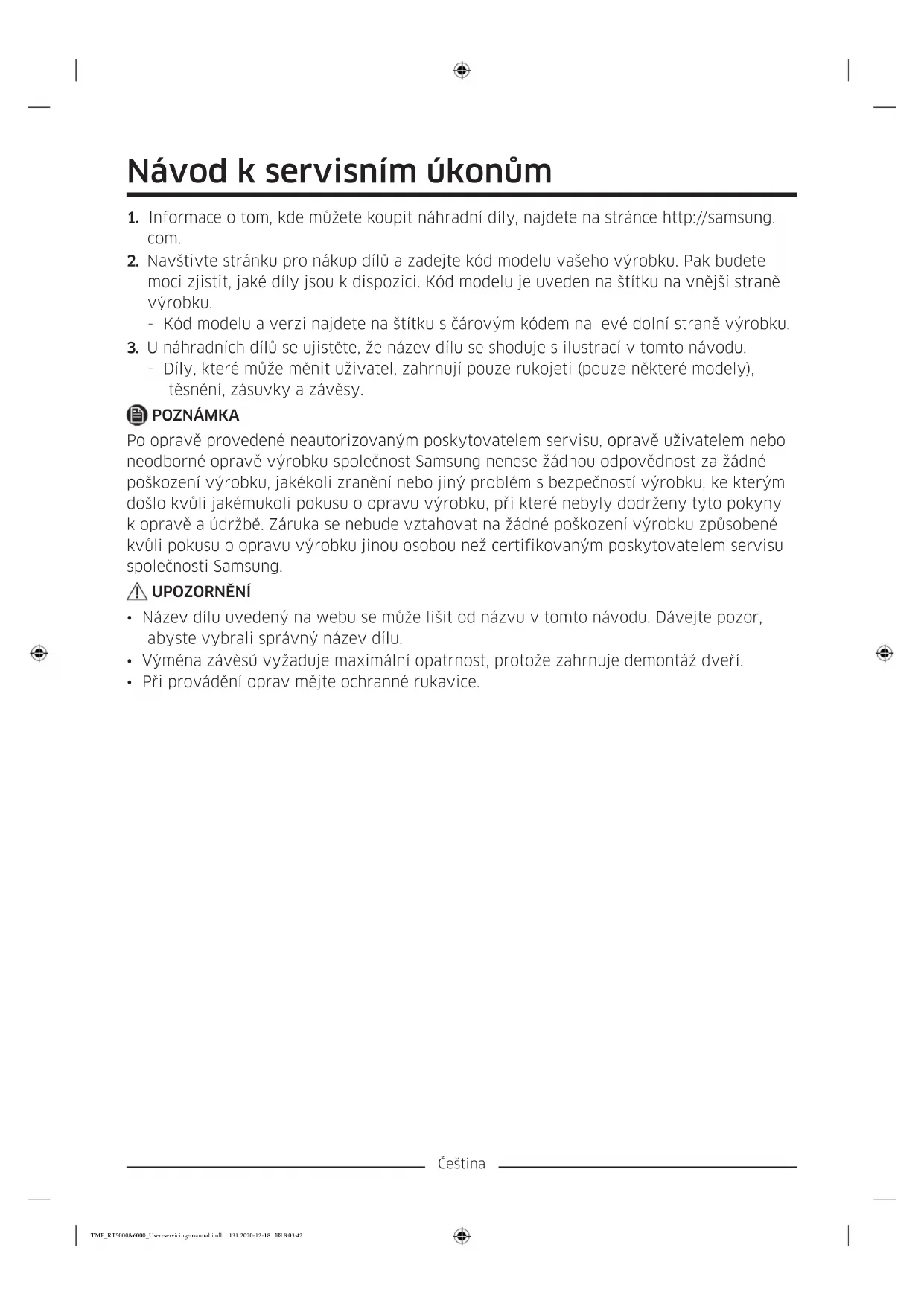

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.

2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete

moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku. - Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.

3. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.

- Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy. POZNÁMKA Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certifikovaným poskytovatelem servisu společnosti Samsung. UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.

• Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.

• Při provádění oprav mějte ochranné rukavice. TMF_RT5000&6000_User-servicing-manual.indb 131 2020-12-18 8:03:42Čeština Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 Horní závěs 02 Těsnění 03 Prostřední závěs 04 Zásuvka 05 Dolní závěs 06 Štítek s čárovým kódem TMF_RT5000&6000_User-servicing-manual.indb 132 2020-12-18 8:03:42Čeština Výměna rukojeti UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.

• Pevně zatlačte rukojeti na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.

• Při nasazování rukojeti pevně utáhněte šrouby.

• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena. Demontáž rukojetí POZNÁMKA Tento postup se vztahuje na prostor chladničky i prostor mrazničky.

Vytáhněte rukojeť a svisle do rukojeti udeřte. Když je rukojeť uvolněna ze zámku Vytáhněte rukojeť směrem k sobě (podle obrázku) CHL UPOZORNĚNÍ

• Dávejte pozor, aby nedošlo k poškrábání.

• Při rozebírání dbejte na to, aby byl přístroj vypnutý. Při sestavování postupujte v opačném pořadí. TMF_RT5000&6000_User-servicing-manual.indb 133 2020-12-18 8:03:42Čeština Výměna těsnění UPOZORNĚNÍ Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch. Sejmutí těsnění (4'4'(

1. Zatáhněte za 4 rohy těsnění mrazničky a

2. Zatáhněte za střed těsnění.

Výměna těsnění Nasaďte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera. TMF_RT5000&6000_User-servicing-manual.indb 134 2020-12-18 8:03:43Čeština Výměna zásuvky UPOZORNĚNÍ Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách. Vytažení zásuvky Zásuvku vytáhněte zatažením za část s kolečky a jejím zvednutím. Zpětné nasazení zásuvek Nasazení zásuvek probíhá v opačném pořadí kroků postupu pro jejich vyjmutí. TMF_RT5000&6000_User-servicing-manual.indb 135 2020-12-18 8:03:43Čeština Výměna závěsu Při výměně závěsů je třeba nejprve demontovat dveře. UPOZORNĚNÍ

• Při demontáži dveří buďte velmi opatrní, protože dveře jsou těžké.

• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.

• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.

• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.

• Ujistěte se, že dřík je k závěsu pevně připojen.

• Zkontrolujte, že je závěs pevně připojen ke skříni.

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.

• Před obrácením směru otvírání dveří odpojte síťový kabel. Potřebné nářadí (není v dodávce) Křížový šroubovák Plochý šroubovák Plochý klíč 11 mm Nástrčkový klíč 10 mm Inbusový klíč (5 mm) Plochý klíč 10 mm TMF_RT5000&6000_User-servicing-manual.indb 136 2020-12-18 8:03:43Čeština Změna směru otevírání dveří Horní závěs

1. Pomocí šroubováku (+) vyšroubujte

1 šroub u každého krytu závěsu.

2. Zatáhněte za háčky a kryt závěsu

3. Na horním závěsu odpojte konektor

kabelů. UPOZORNĚNÍ Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.

4. Pomocí nástrčkového klíče 10mm

demontujte 2 šestihranné šrouby, které přidržují závěs na vrchu chladničky. TMF_RT5000&6000_User-servicing-manual.indb 137 2020-12-18 8:03:44Čeština

5. Odstraňte P/L horní závěs.

6. Demontujte dveře.

UPOZORNĚNÍ Je nutné pracovat ve více než 2 osobách. Jedna osoba musí dveře držet, abyste zabránili jejich pádu. TMF_RT5000&6000_User-servicing-manual.indb 138 2020-12-18 8:03:44Čeština Prostřední závěs

1. Pomocí nástrčkového klíče 8 mm nebo

šroubováku (+) vyšroubujte 2 šestihranné šrouby, které drží závěs.

2. Pomocí šroubováku (+) vyšroubujte

1 šroub u každého závěsu.

3. Rozeberte prostřední závěs dveří směrem

• Je nutné pracovat ve více než 2 osobách.

• Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel. TMF_RT5000&6000_User-servicing-manual.indb 139 2020-12-18 8:03:45Čeština Dolní závěs

1. Výrobek položte (podle obrázku).

• Pod výrobek je třeba umístit podložku, abyste jeho zadní část chránili před poškozením.

• Je nutné pracovat ve více než 2 osobách.

• Než provedete výše uvedenou operaci, nezapomeňte odpojit napájecí kabel.

2. Pomocí nástrčkového klíče 8 mm nebo

šroubováku (+) vyšroubujte 3 šestihranné šrouby, které drží závěs.

3. Odstraňte dolní závěs.

4. Po výměně horního, prostředního a/nebo

spodního závěsu proveďte opětovnou montáž v opačném pořadí kroků postupu demontáže. UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.

1. Odskrutkujte 1 skrutku krytu pántu

3. Odpojte káblový konektor na hornom
