РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RT38K5435S9 SAMSUNG

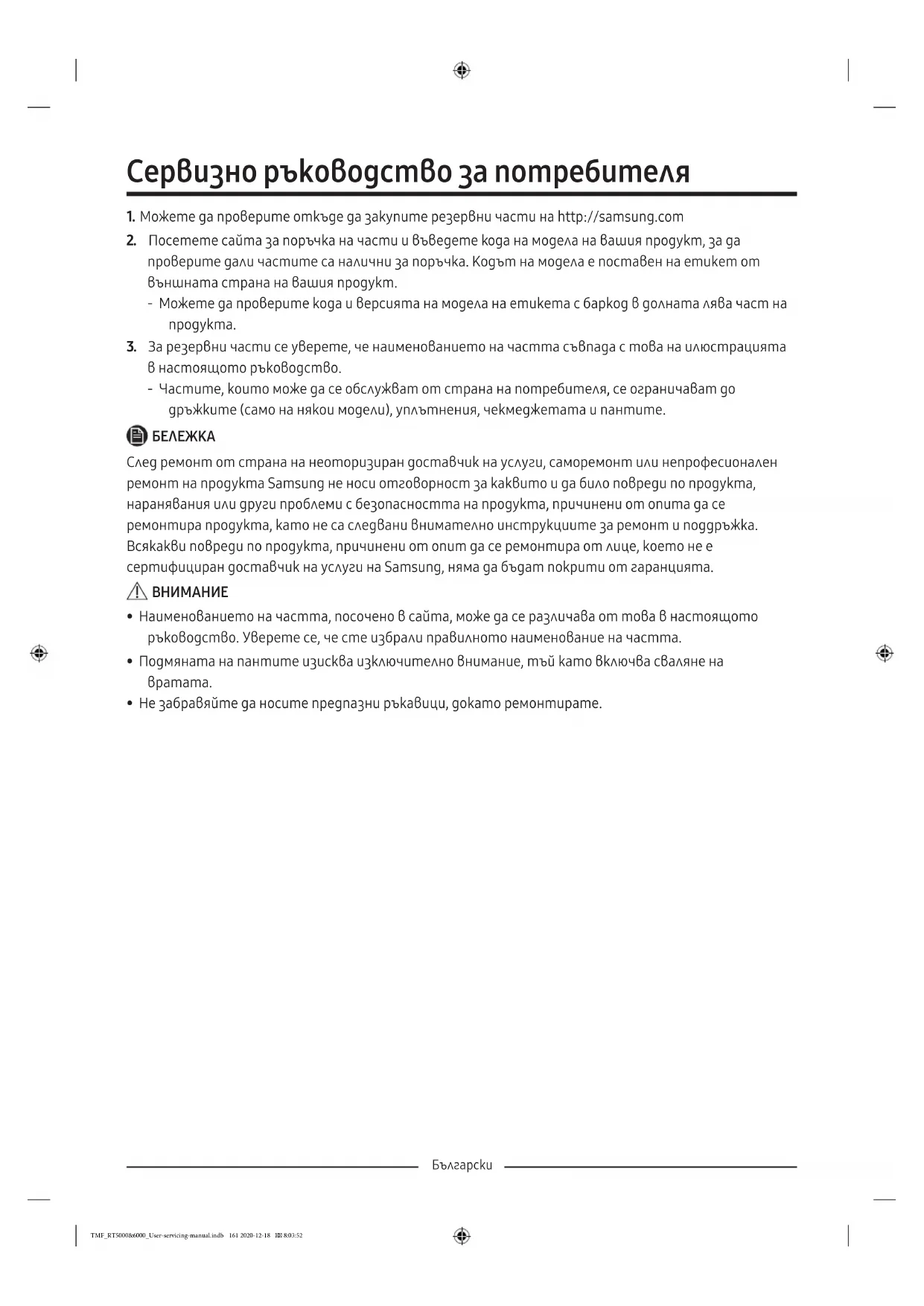

1. Можете да проверите откъде да закупите резервни части на http://samsung.com

2. Посетете сайта за поръчка на части и въведете кода на модела на вашия продукт, за да

проверите дали частите са налични за поръчка. Кодът на модела е поставен на етикет от външната страна на вашия продукт. - Можете да проверите кода и версията на модела на етикета с баркод в долната лява част на

3. За резервни части се уверете, че наименованието на частта съвпада с това на илюстрацията

в настоящото ръководство. - Частите, които може да се обслужват от страна на потребителя, се ограничават до дръжките (само на някои модели), уплътнения, чекмеджетата и пантите.

След ремонт от страна на неоторизиран доставчик на услуги, саморемонт или непрофесионален ремонт на продукта Samsung не носи отговорност за каквито и да било повреди по продукта, наранявания или други проблеми с безопасността на продукта, причинени от опита да се ремонтира продукта, като не са следвани внимателно инструкциите за ремонт и поддръжка. Всякакви повреди по продукта, причинени от опит да се ремонтира от лице, което не е сертифициран доставчик на услуги на Samsung, няма да бъдат покрити от гаранцията.

• Наименованието на частта, посочено в сайта, може да се различава от това в настоящото ръководство. Уверете се, че сте избрали правилното наименование на частта.

• Подмяната на пантите изисква изключително внимание, тъй като включва сваляне на

• Не забравяйте да носите предпазни ръкавици, докато ремонтирате. TMF_RT5000&6000_User-servicing-manual.indb 161 2020-12-18 8:03:52Български Действителното изображение и предоставените части на хладилника могат да се различават, в зависимост от модела и страната.

01 Горна панта 02 Уплътнение 03 Средна панта 04 Чекмедже 05 Долна панта 06 Етикет с баркод TMF_RT5000&6000_User-servicing-manual.indb 162 2020-12-18 8:03:52Български Смяна на дръжките

• Когато сменяте дръжката на вратата, внимавайте да не надраскате предната част на

• Натиснете силно дръжките върху подложките. Уверете се, че няма разстояние между подложките и вратата.

• Здраво затегнете винтовете, когато поставите дръжката.

• Проверете дали дръжката е здраво закрепена, преди да използвате продукта. За сваляне на дръжките

Тази процедура се отнася както за хладилното, така и за фризерното отделение.

Издърпайте дръжката и поставете дръжката вертикално. Необходимо е дръжката да не е застопорена. Издърпайте дръжката към вас. (вижте снимката)

• Внимавайте да не надраскате.

• Когато разглобявате, уверете се, че уредът е изключен, ако искате да сглобите в обратен ред. TMF_RT5000&6000_User-servicing-manual.indb 163 2020-12-18 8:03:53Български Смяна на уплътненията

Уверете се, че здраво сте поставили уплътнението. В противен случай студеният въздух от хладилника може да излезе. За премахване на уплътнението (4'4'(

1. Издърпайте 4-те края на уплътнението на

фризера и хладилника.

2. Издърпайте централата част на

уплътнението. За смяна на уплътнението Поставете ново уплътнение на вратата на хладилника. Уверете се, че няма разстояние между уплътнението и вратата. TMF_RT5000&6000_User-servicing-manual.indb 164 2020-12-18 8:03:53Български Смяна на чекмеджета

Проверете дали чекмеджето е вкарано правилно в релсата по време на поставянето. За премахване на чекмеджето Извадете чекмеджето, като издърпате ролката и я повдигате нагоре. За повторно поставяне на чекмеджетата Повторното поставяне на чекмеджетата следва обратния ред на съответните стъпки на премахване. TMF_RT5000&6000_User-servicing-manual.indb 165 2020-12-18 8:03:53Български Смяна на панти За да смените пантите, трябва първо да свалите вратите.

• Когато сваляте вратите, бъдете особено внимателни, тъй като вратите са тежки.

• Преди да смените пантите, поставете мека подложка като картон на пода, за да предпазите вратата от надрасквания, когато я поставяте на земята.

• Тъй като с пантите трябва да се работи внимателно и да бъдат подменени от двама или повече души, препоръчваме ви да повикате професионално техническо обслужване.

• Ако свалите пантата, без да държите вратата, тя може да падне и да причини нараняване.

• Уверете се, че оста е здраво затегната на пантата.

• Проверете дали пантата е здраво закрепена към основната част на уреда.

• Проверете дали конекторите на проводниците са включени, както трябва.

• Внимавайте да не повредите проводниците, докато затягате горния капак. ПРЕДУПРЕЖДЕНИЕ

• Накланянето/разполагането на хладилника изисква минимум 2 души.

• Преди да обърнете вратите, изключете захранващия кабел. Необходими инструменти (не са предоставени) Кръстата отвертка Плоска отвертка 11-мм гаечен ключ 10-мм тръбен ключ Шестостенен ключ (5 мм) 10-мм гаечен ключ TMF_RT5000&6000_User-servicing-manual.indb 166 2020-12-18 8:03:54Български Обръщане на вратата Горна панта

2. Издърпайте кукичките и повдигнете

3. Разкачете конектора на проводника на

Преди да извършите посоченото по-горе действие, непременно изключете захранващия

4. Свалете 2-те анкерни болта, които държат

пантата в горната част на хладилника с помощта на 10-милиметров гаечен ключ. TMF_RT5000&6000_User-servicing-manual.indb 167 2020-12-18 8:03:54Български

5. Свалете горната Д/Л.

Необходимо е участието на повече от 2 души. Необходимо е да се подсигури човек, който да държи вратата, за да се предотврати падането

1. Свалете 2-те анкерни болта, които

придържат пантата, с 8-милиметров гаечен ключ или с (+) отвертка.

3. Разкачете средната панта на вратата на

• Необходимо е участието на повече от 2 души.

• Преди да извършите посоченото по- горе действие, непременно изключете захранващия кабел. TMF_RT5000&6000_User-servicing-manual.indb 169 2020-12-18 8:03:55Български Долна панта

1. Поставяне на уреда (вижте снимката).

• Трябва да поставите подложка под уреда, за да предпазите гърба му от повреда.

• Необходимо е участието на повече от 2 души.

• Преди да извършите посоченото по- горе действие, непременно изключете захранващия кабел.

2. Свалете 3-те анкерни болта, които

придържат пантата, с 8-милиметров гаечен ключ или с (+) отвертка.

3. Сваляне на долната панта.

4. Сглобете отново в обрания ред на

разглобяването, след като поставите горната, средната и/или долната панта.

• Проверете дали конекторите на проводниците са включени, както трябва.
