NÁVOD NA OBSLUHU RT38K5435S9 SAMSUNG

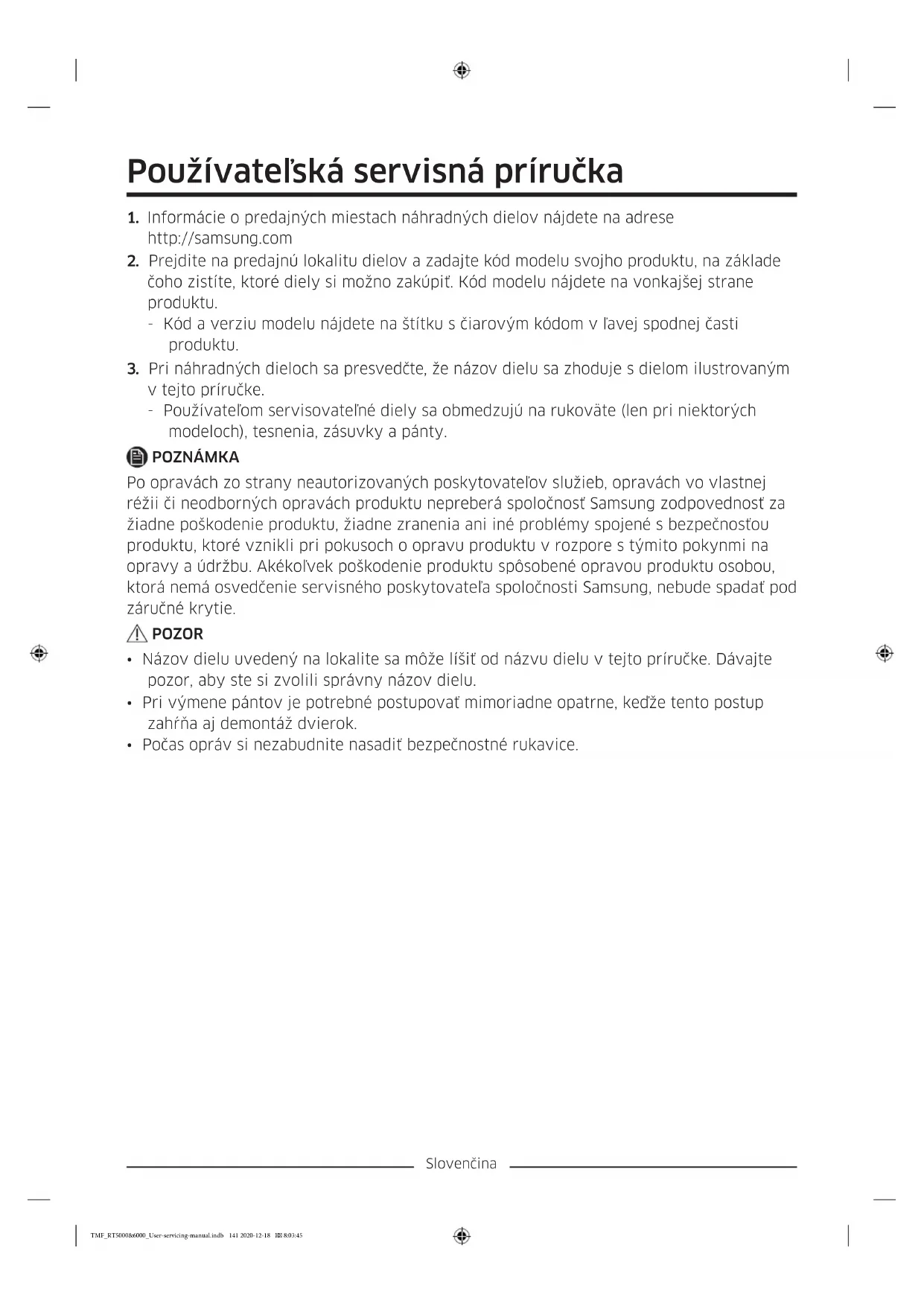

1. Informácie o predajných miestach náhradných dielov nájdete na adrese

čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu. - Kód a verziu modelu nájdete na štítku s čiarovým kódom v ľavej spodnej časti produktu.

3. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným

v tejto príručke. - Používateľom servisovateľné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty. POZNÁMKA Po opravách zo strany neautorizovaných poskytovateľov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnosť Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnosťou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékoľvek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovateľa spoločnosti Samsung, nebude spadať pod záručné krytie. POZOR

• Názov dielu uvedený na lokalite sa môže líšiť od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.

• Pri výmene pántov je potrebné postupovať mimoriadne opatrne, keďže tento postup zahŕňa aj demontáž dvierok.

• Počas opráv si nezabudnite nasadiť bezpečnostné rukavice. TMF_RT5000&6000_User-servicing-manual.indb 141 2020-12-18 8:03:45Slovenčina Skutočný vzhľad a uvedené diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.

01 Horný pánt 02 Tesnenie 03 Stredný pánt 04 Zásuvka 05 Spodný pánt 06 Štítok s čiarovým kódom TMF_RT5000&6000_User-servicing-manual.indb 142 2020-12-18 8:03:45Slovenčina Výmena rukoväte POZOR

• Pri výmene rúčok na dvierkach dbajte na to, aby ste nepoškrabali prednú stranu dvierok.

• Pevne zatlačte rúčky na držiaky. Dbajte na to, aby medzi držiakmi a dverami nezostal žiadny priestor.

• Pri upevňovaní rúčok skrutky silno utiahnite.

• Pred použitím sa presvedčte, že sú rúčky dôsledne upevnené. Demontáž rúčok POZNÁMKA Tento postup platí pre priestory chladničky aj mrazničky. MRAZNIČKA Vytiahnite rúčku a narazte ju do zvislej polohy. Keď sa rúčka uvoľní zo zaistenej polohy. Potiahnite rúčku smerom k vám. (Postupujte podľa obrázka) CHLADNIČKA POZOR

• Dajte pozor, aby nedošlo k poškriabaniu.

• Ak vykonávate montáž v opačnom poradí, pred demontážou sa uistite, že je zariadenie vypnuté. TMF_RT5000&6000_User-servicing-manual.indb 143 2020-12-18 8:03:46Slovenčina Výmena tesnenia POZOR Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch. Demontáž tesnenia (4'4'( MRAZNIČKA CHLADNIČKA

Osadenie tesnenia K dvierkam chladničky upevnite nové tesnenie. Dbajte na to, aby medzi novými tesneniami a dverami nezostal žiadny priestor. TMF_RT5000&6000_User-servicing-manual.indb 144 2020-12-18 8:03:46Slovenčina Výmena zásuvky POZOR Počas montáže dbajte na to, aby bola zásuvka správne vložená do koľajničky. Demontáž zásuvky Vyberte zásuvku potiahnutím valčekovej časti a jej podvihnutím nahor. Opätovná montáž zásuvky Opätovná montáž zásuviek prebieha v opačnom poradí ako pri ich demontáži. TMF_RT5000&6000_User-servicing-manual.indb 145 2020-12-18 8:03:46Slovenčina Výmena pántu Pred výmenou pántu je najprv potrebné demontovať dvierka. POZOR

• Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnosť.

• Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.

• Keďže je s pántmi potrebné narábať opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zveriť do rúk odborným technikom.

• Ak pánt demontujete bez podržania dvierok, môže sa stať, že spadnú a spôsobia vám zranenie.

• Ubezpečte sa, že sú káblové konektory správne pripojené.

• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče. VÝSTRAHA

• Pri náklone/pokladaní chladničky je potrebná využiť silu minimálne 2 ľudí.

• Pred zmenou smeru otáčania dvierok odpojte napájací kábel. Potrebné nástroje (nedodávajú sa) Krížový skrutkovač Plochý skrutkovač 11 mm kľúč 10 mm nástrčkový kľúč Imbusový kľúč (5 mm) 10 mm kľúč TMF_RT5000&6000_User-servicing-manual.indb 146 2020-12-18 8:03:47Slovenčina Zmena smeru otvárania dvierok Horný pánt

1. Odskrutkujte 1 skrutku krytu pántu

pomocou krížového skrutkovača a otvorte kryt.

pánte. POZOR Pred realizáciou vyššie uvedených úkonov nezabudnite odpojiť napájací kábel.

4. Odskrutkujte 2 šesťhranné skrutky,

ktoré pridržiavajú pánt k hornej časti chladničky. Použite na to 10 mm nástrčkový kľúč. TMF_RT5000&6000_User-servicing-manual.indb 147 2020-12-18 8:03:47Slovenčina

5. Demontujte horný pravý/ľavý pánt.

6. Demontujte dvere.

POZOR Je potrebná spolupráca viac než dvoch ľudí. Jedna osoba musí uchopiť dvere, aby sa zabránilo pádu dverí. TMF_RT5000&6000_User-servicing-manual.indb 148 2020-12-18 8:03:48Slovenčina Stredný pánt

1. Odskrutkujte 2 skrutky so šesťhrannou

hlavou upevňujúce pánt pomocou 8 mm nástrčkového kľúča alebo pomocou krížového skrutkovača.

2. Vyskrutkujte 1 skrutku a pánt pomocou

krížového skrutkovača.

3. Demontujte stredný pánt z dverí

chladničky nahor. POZOR

• Je potrebná spolupráca viac než dvoch ľudí.

• Pred realizáciou vyššie uvedených úkonov nezabudnite odpojiť napájací kábel. TMF_RT5000&6000_User-servicing-manual.indb 149 2020-12-18 8:03:48Slovenčina Spodný pánt

1. Položte zariadenie (pozri obrázok).

• Musí sa použiť podložka, aby ste chránili zadnú časť zariadenia pred poškodením.

• Je potrebná spolupráca viac než dvoch ľudí.

• Pred realizáciou vyššie uvedených úkonov nezabudnite odpojiť napájací kábel.

2. Odskrutkujte 3 skrutky so šesťhrannou

hlavou upevňujúce pánt pomocou 8 mm nástrčkového kľúča alebo pomocou krížového skrutkovača.

stredného alebo spodného pántu spočíva v opačnom poradí krokov demontáže. POZOR

• Ubezpečte sa, že sú káblové konektory správne pripojené.
