MANUAL DE UTILIZADOR RT38K5435S9 SAMSUNG

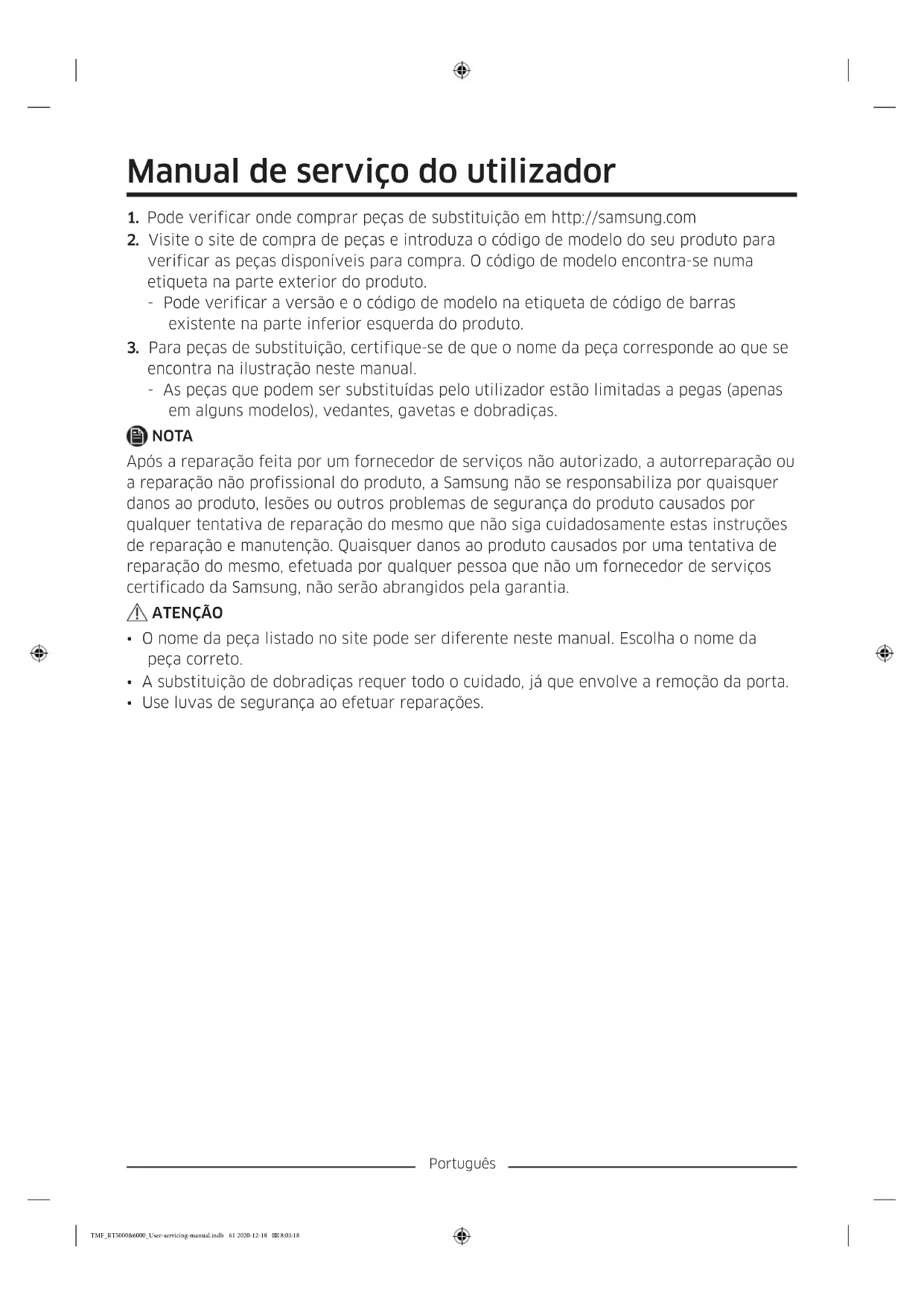

1. Pode verificar onde comprar peças de substituição em http://samsung.com

2. Visite o site de compra de peças e introduza o código de modelo do seu produto para

verificar as peças disponíveis para compra. O código de modelo encontra-se numa etiqueta na parte exterior do produto. - Pode verificar a versão e o código de modelo na etiqueta de código de barras existente na parte inferior esquerda do produto.

3. Para peças de substituição, certifique-se de que o nome da peça corresponde ao que se

encontra na ilustração neste manual. - As peças que podem ser substituídas pelo utilizador estão limitadas a pegas (apenas em alguns modelos), vedantes, gavetas e dobradiças. NOTA Após a reparação feita por um fornecedor de serviços não autorizado, a autorreparação ou a reparação não profissional do produto, a Samsung não se responsabiliza por quaisquer danos ao produto, lesões ou outros problemas de segurança do produto causados por qualquer tentativa de reparação do mesmo que não siga cuidadosamente estas instruções de reparação e manutenção. Quaisquer danos ao produto causados por uma tentativa de reparação do mesmo, efetuada por qualquer pessoa que não um fornecedor de serviços certificado da Samsung, não serão abrangidos pela garantia. ATENÇÃO

• O nome da peça listado no site pode ser diferente neste manual. Escolha o nome da peça correto.

• A substituição de dobradiças requer todo o cuidado, já que envolve a remoção da porta.

• Use luvas de segurança ao efetuar reparações. TMF_RT5000&6000_User-servicing-manual.indb 61 2020-12-18 8:03:18Português Esta imagem pode diferir das peças do frigorífico fornecidas consoante o modelo e o país.

01 Dobradiça superior 02 Vedante 03 Dobradiça central 04 Gaveta 05 Dobradiça inferior 06 Etiqueta de código de barras TMF_RT5000&6000_User-servicing-manual.indb 62 2020-12-18 8:03:18Português Substituição da pega ATENÇÃO

• Ao substituir a pega da porta, tenha cuidado para não riscar a parte da frente da porta.

• Pressione firmemente as pegas nos suportes. Certifique-se de que não existe folga entre os suportes e a porta.

• Aperte firmemente os parafusos ao fixar a pega.

• Verifique se a pega está firmemente fixa antes de utilizar o produto. Remoção das pegas NOTA Este procedimento aplica-se aos compartimentos do frigorífico e congelador. CONG Puxe a pega para fora na vertical. Quando a pega estiver solta do bloqueio, puxe-a na sua direção (consulte a imagem). FRIG ATENÇÃO

• Tenha cuidado para não riscar.

• Ao desmontar, certifique-se de que a unidade está desligada. Para montar, siga os mesmos passos pela ordem inversa. TMF_RT5000&6000_User-servicing-manual.indb 63 2020-12-18 8:03:18Português Substituição do vedante ATENÇÃO Fixe o vedante firmemente. Se não o fizer, poderá haver uma fuga de ar frio do frigorífico. Remoção do vedante (4'4'( CONG FRIG

1. Puxe os 4 cantos do vedante no

congelador e no frigorífico.

2. Puxe o centro do vedante.

Substituir o vedante Anexe um novo vedante à porta do frigorífico. Certifique-se de que não existe folga entre o novo suporte e a porta. TMF_RT5000&6000_User-servicing-manual.indb 64 2020-12-18 8:03:19Português Substituição da gaveta ATENÇÃO Durante a montagem, verifique se a gaveta está corretamente inserida na guia. Remoção da gaveta Remova a gaveta puxando a parte rolante e levantando-a. Reinstalação das gavetas A reinstalação das gavetas segue a ordem inversa dos passos de remoção. TMF_RT5000&6000_User-servicing-manual.indb 65 2020-12-18 8:03:19Português Substituição das dobradiças Para substituir as dobradiças, tem de remover as portas primeiro. ATENÇÃO

• Ao remover as portas, tenha todo o cuidado porque as portas são pesadas.

• Antes de substituir as dobradiças, coloque um material protetor no chão, tal como um cartão, para impedir riscos na porta quando a pousar no chão.

• Como as dobradiças têm de ser manuseadas com cuidado e substituídas por duas ou mais pessoas, é recomendado contactar o serviço técnico profissional.

• Se remover a dobradiça sem segurar na porta, esta pode cair e provocar ferimentos.

• Certifique-se de que o eixo está firmemente fixo na dobradiça.

• Verifique se a dobradiça está firmemente fixa na estrutura principal.

• Certifique-se de que os conectores dos fios estão devidamente ligados.

• Tenha cuidado para não danificar os fios ao fixar a tampa superior. AVISO

• Inclinar/deitar o frigorífico requer, no mínimo, 2 pessoas.

• Desligue o cabo de alimentação antes de inverter as portas. Ferramentas necessárias (não fornecidas) Chave Phillips Chave de fendas Chave de porcas de 11 mm Chave de caixa de 10 mm Chave Allen (5 mm) Chave de porcas de 10 mm TMF_RT5000&6000_User-servicing-manual.indb 66 2020-12-18 8:03:19Português Inversão da porta Dobradiça superior

superior. ATENÇÃO Certifique-se de que desliga o cabo de alimentação antes de efetuar a operação acima.

4. Remova os 2 parafusos sextavados que

ATENÇÃO Tem de ser efetuado por mais de 2 pessoas. Uma pessoa deverá segurar a porta para impedir que caia. TMF_RT5000&6000_User-servicing-manual.indb 68 2020-12-18 8:03:20Português Dobradiça central

1. Remova os 2 parafusos sextavados que

porta do frigorífico. ATENÇÃO

• Tem de ser efetuado por mais de 2 pessoas.

• Certifique-se de que desliga o cabo de alimentação antes de efetuar a operação acima. TMF_RT5000&6000_User-servicing-manual.indb 69 2020-12-18 8:03:21Português Dobradiça inferior

1. Pouse o produto (consulte a imagem).

• Tem de ser colocada uma proteção por baixo do produto para impedir que a parte de trás do produto seja danificada.

• Tem de ser efetuado por mais de 2 pessoas.

• Certifique-se de que desliga o cabo de alimentação antes de efetuar a operação acima.

2. Remova os 3 parafusos sextavados que

4. Siga a ordem oposta à desmontagem

para voltar a montar após substituir as dobradiças superior, central e/ou inferior. ATENÇÃO

• Certifique-se de que os conectores dos fios estão devidamente ligados.
