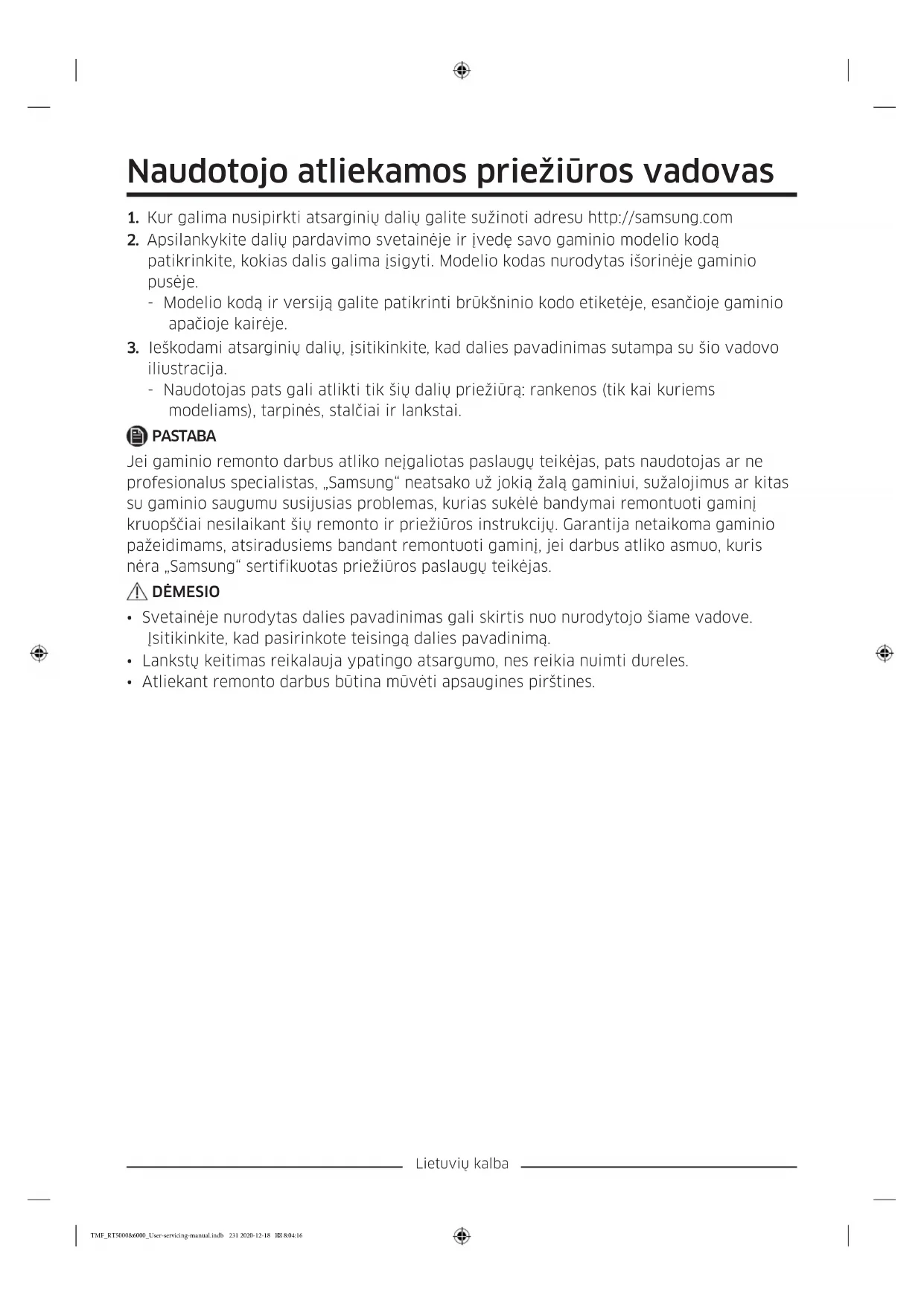

NAUDOJIMO INSTRUKCIJA RT38K5435S9 SAMSUNG

1. Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com

2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą

patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje. - Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.

3. Ieškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo

iliustracija. - Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai. PASTABA Jei gaminio remonto darbus atliko neįgaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertifikuotas priežiūros paslaugų teikėjas. DĖMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies pavadinimą.

• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.

• Atliekant remonto darbus būtina mūvėti apsaugines pirštines. TMF_RT5000&6000_User-servicing-manual.indb 231 2020-12-18 8:04:16Lietuvių kalba Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.

01 Viršutinis lankstas 02 Tarpinė 03 Vidurinis lankstas 04 Stalčius 05 Apatinis lankstas 06 Brūkšninio kodo etiketė TMF_RT5000&6000_User-servicing-manual.indb 232 2020-12-18 8:04:16Lietuvių kalba Rankenos keitimas DĖMESIO

• Keisdami durelių rankeną, būkite atsargūs, kad nesubraižytumėte durelių fasadinės pusės.

• Tvirtai prispauskite rankenėles prie atramų. Įsitikinkite, kad tarp laikiklių ir durelių neliko tarpo.

• Tvirtindami rankeną gerai priveržkite varžtus.

• Prieš naudodami gaminį patikrinkite, ar rankena laikosi tvirtai. Kaip nuimti rankenas? PASTABA Ši procedūra galioja tiek šaldytuvo, tiek šaldiklio skyriui. ŠALDIKLIS Ištraukite rankeną ir paspauskite ją vertikaliai. Kai rankena išblokuojama. Patraukite rankeną link savęs (žr. pav.) ŠALDYTUVAS DĖMESIO

• Saugokitės, kad nesubraižytumėte.

• Išmontuodami įsitikinkite, kad įrenginys išjungtas; jei norite surinkti, atlikite veiksmus atvirkštine tvarka. TMF_RT5000&6000_User-servicing-manual.indb 233 2020-12-18 8:04:17Lietuvių kalba Tarpinės keitimas DĖMESIO Įsitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju gali atsirasti nuotėkis iš šaldytuvo. Kaip nuimti tarpinę (4'4'( ŠALDIKLIS ŠALDYTUVAS

1. Patraukite 4 šaldiklio ir šaldytuvo

2. Patraukite centrinę tarpinės dalį.

Kaip uždėti tarpinę Pritvirtinkite naują tarpinę prie šaldytuvo durelių. Įsitikinkite, kad tarp naujos tarpinės ir durelių neliko tarpo. TMF_RT5000&6000_User-servicing-manual.indb 234 2020-12-18 8:04:17Lietuvių kalba Stalčiaus pakeitimas DĖMESIO Įstatydami patikrinkite ar stalčius gerai įkištas į bėgelį. Kaip išimti stalčių Išimkite stalčių, traukdami riedančią dalį ir pakeldami ją į viršų. Kaip įstatyti stalčius Įstatant stalčius reikia priešinga eilės tvarka atlikti stalčių išėmimo veiksmus. TMF_RT5000&6000_User-servicing-manual.indb 235 2020-12-18 8:04:17Lietuvių kalba Lanksto keitimas Norėdami pakeisti lankstus visų pirma turite nuimti dureles. DĖMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelės yra sunkios.

• Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.

• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnybą.

• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.

• Įsitikinkite, kad ašis tvirtai laikosi lankste.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų. ĮSPĖJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.

• Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą. Reikalingi įrankiai (nepateikiami) Kryžminio atsuktuvo Plokščiasis atsuktuvas 11 mm veržliaraktis 10 mm lizdinis veržliaraktis Šešiabriaunis veržliaraktis (5 mm) 10 mm veržliaraktis TMF_RT5000&6000_User-servicing-manual.indb 236 2020-12-18 8:04:18Lietuvių kalba Durelių atidarymo krypties pakeitimas Viršutinis lankstas

1. Išsukite varžtą 1 iš lanksto dangtelio

naudodami (+) atsuktuvą ir atidarykite.

2. Patraukite kabliukus ir pakelkite lanksto

3. Atjunkite laido jungtį ant viršutinio

lanksto. DĖMESIO Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą.

4. 10 mm kištukiniu veržliarakčiu išsukite

2 šešiakampius varžtus, laikančius lankstą šaldytuvo viršuje. TMF_RT5000&6000_User-servicing-manual.indb 237 2020-12-18 8:04:18Lietuvių kalba

5. Išimkite viršutinį lankstą R / L.

6. Išimkite dureles.

DĖMESIO Dirbti turi daugiau kaip 2 žmonės. Vienas asmuo turi laikyti dureles, kad jos neiškristų. TMF_RT5000&6000_User-servicing-manual.indb 238 2020-12-18 8:04:19Lietuvių kalba Vidurinis lankstas

1. Išsukite 2 šešiakampius varžtus, kurie

laiko lankstą naudodami 8 mm lizdinį veržliaraktį arba (+) atsuktuvą.

2. Išsukite varžtą 1 ant lanksto

3. Išimkite vidurinį lankstą šaldytuvo

durelių viršuje. DĖMESIO

• Dirbti turi daugiau kaip 2 žmonės.

• Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą. TMF_RT5000&6000_User-servicing-manual.indb 239 2020-12-18 8:04:19Lietuvių kalba Apatinis lankstas

1. Paguldykite gaminį (žr. paveikslėlį).

• Po apačią reikia padėti paminkštinimą, kad gaminio nugarėlė būtų apsaugota nuo sugadinimo.

• Dirbti turi daugiau kaip 2 žmonės.

• Prieš atlikdami aukščiau nurodytą veiksmą, būtinai atjunkite maitinimo laidą.

2. Išsukite 3 šešiakampius varžtus, kurie

laiko lankstą naudodami 8 mm lizdinį veržliaraktį arba (+) atsuktuvą.

3. Išimkite apatinį lankstą.

4. Pakeitus viršutinį, vidurinį ir (arba)

apatinį lankstą, surinkite atlikdami išėmimo veiksmus priešinga eilės tvarka. DĖMESIO

• Įsitikinkite, kad laido jungtys prijungtos tinkamai.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų TMF_RT5000&6000_User-servicing-manual.indb 240 2020-12-18 8:04:20Latviešu Lietotāja apkopes rokasgrāmata
